筏形基础（raft foundation），当建筑物上部荷载较大而地基承载能力又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的板式基础称筏形基础。筏形基础由于其底面积大，故可减小基底压强，同时也可提高地基土的承载力，并能更有效地增强基础的整体性，调整不均匀沉降。
独立基础杯形基础
条形基础
一般按照构件的不同可以分为三类：墙下条形基础、柱间条形基础、混凝土墙--柱下混合条形基础，后者一般用于框架剪力墙结构。条形
基础不同于独立柱基础的地方在于，独立柱基是接近方形的双方向受力构件，双向受力构件是要验算冲切力的，而条形基础是单方向受力构件，是要验算剪切力的。
按基础构造形式划分
条形基础、独立基础、满堂基础（筏板基础、箱型基础）和桩基础。
（一）条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础。当柱下独立基础不能满足承载力，或地基变性要求时，也可以做成柱下混凝土条形基础。
（二）独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。
（三）满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。按构造又分为筏板基础和箱形基础两种。
筏板基础：是埋在地下的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。
箱型基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。
（四）桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。
按照施工方法可分为钢筋混凝土预制桩和灌注桩。
钢筋混凝土预制桩：这种桩在施工现场或构件场预制，用打桩机打入土中，然后再在桩顶浇注钢筋混凝土承台。优点是材料省、强度高、承载力大、耐久性好，不受地下水位变化的影响，适用于较高要求的建筑。但自重大，运输和吊装比较困难，打桩时震动较大，对周围房屋有一定影响。施工难度高，受机械数量限制施工时间长。
灌注桩：首先在施工场地上钻孔，当达到所需深度后将钢筋放入浇灌混凝土。优点是施工难度低，尤其是人工挖孔桩，可以不受机械数量的限制，所有桩基同时进行施工，大大节省时间，缺点是承载力低，费材料。
按照基础的受力原理大致可分为摩擦桩和承载桩。
摩擦桩：系利用地层与基桩的摩擦力来承载构造物并可分为压力桩及拉力桩，大致用于地层无坚硬之承载层或承载层较深。
端承桩：系使基桩座落于承载层上（岩盘上）使可以承载构造物。（端承桩和摩擦桩的区别）
桩基础根据其在土中受力情况不同,可分为端承桩和摩擦桩。端承桩
是穿过软弱土层而达到深层坚实土的一种
桩,上部结构荷载主要由桩尖阻力来承担; 摩擦桩是完全设置在软弱土层一定深度的一种桩,上部结构荷载要由桩尖阻力和桩身侧面与土之间的摩擦力共同来承担。
摩擦型桩包括摩擦桩、端承摩擦桩极限状态下，以摩擦力为主，端承力很小或不计
端承型桩包括端承桩、摩擦端承桩极限状态下，以端承力为主，摩擦力很小或不计
主要区别在桩的受力模式上。
沉管灌注桩
是土木建筑工程中众多类型桩基础中的一种。沉管灌注桩又称为打拔管灌注桩。它是利用沉桩设备，将带有钢筋混凝土桩靴 (活瓣式桩靴)的钢管沉入土中，形成桩孔，然后放入钢筋骨架并浇筑混凝土，随之
拔出套管，利用拔管时的振动将混凝土捣实，便形成所需要的灌注桩。利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩。利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩。
《桩基础课程设计》课程设计
《桩基础课程设计》 题目：某实验室多层建筑桩基础设计 学生姓名：-------------------- 指导教师：-------------------- 考核成绩：-------------------- 建筑教研室
目录 一、课程设计任务书 (3) 二、课程设计指导书 (5) （一）课程设计编写原则 （二）课程设计说明书编写指南 1、设计资料的收集 (5) 2、桩型、桩断面尺寸及桩长的择 (7) 3、确定单桩承载力 (7) 4、桩的数量计算及桩的平面布置 (10) 5、桩基础验算 (11) 6、桩身结构设计 (14) 7、承台设计 (15) 三、附录 附录一：课程设计评定标准 (21)
《桩基础课程设计》 设计任务书 题目：某实验室多层建筑桩基础设计 时间及地点：2009年月日-- 月日（1周），教室 指导教师： 一、课程设计基础资料 某实验室多层建筑一框架柱截面为400mm×800mm，承担上部结构传来的荷载设计值：轴力F=2800kN，弯矩M=420kN·m，H=50kN。经勘查地基土层依次为：0.8m厚人工填土；1.5m厚黏土；9.0m厚淤泥质黏土；6m厚粉土。各土层物理力学性质指标如下表所示，地下水位离地表1.5m。试设计该桩基础。 表7-35 各土层物理力学指标 土层号土层名称土层 厚度 （m） 含水 量 (%) 重力密 度 （kN/m 3） 孔隙 比 液限 指数 压缩模量 （Mpa） 内摩 擦角 (0) 凝聚 力 (kPa) ①②③ ④⑤ ⑥人工填土 黏土 淤泥质黏 土 粉土 淤泥质黏 土 风化砾石 0.8 1.5 9.0 6.0 12.0 5.0 32 49 32.8 43.0 18 19 17.5 18.9 17.6 0.864 1.34 0.80 1.20 0.363 1.613 0.527 1.349 5.2 2.8 11.07 3.1 13 11 18 12 12 16 3 17 二、设计依据和资料（详见实例） 三、设计任务和要求 根据教学大纲要，通过《土力学地基基础》课程的学习和桩基础的课程设计，使学生能基本掌握主要承受竖向力的桩基础的设计步骤和计算方法。 本课程设计拟结合上部结构为钢筋混凝土框架结构的多层、高层办公楼，已知其柱底荷载、框架平面布置、工程地质条件、拟建建筑物的环境及施工条件进行桩基础设计计算，并绘制施工图，包括桩位平面布置图、承台配筋图、桩配筋图及施工说明。 桩基设计依据为《建筑桩基技术规范》（IGJ94-94）与《混凝土结构设计规范》（GB50010-2002）。 四、课程设计成果及要求 设计成果包括说明书、桩基础设计计算及施工图内容。具体要求如下： 1）、说明书

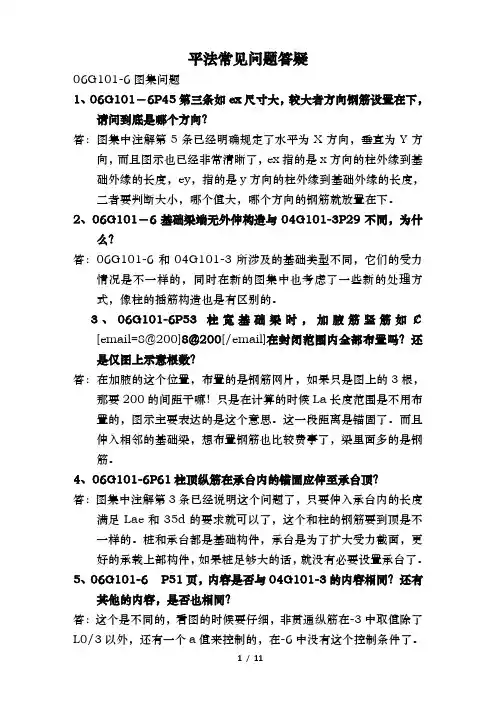

11G101－3独立基础、条形基础、筏形基础及桩基承台 P58~P59墙、柱插筋构造（变） 所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d； 所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。 当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。 增。当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。 变。取消了原图集按插入长度的不同确定弯钩长度的做法。新提出了锚固区加水平钢筋的做法。 当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。 P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。 2、基础底板钢筋距边缘≤75且≤S/2处起设。 3、坡形独立基础的上边缘每边超出柱边50mm。 2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造 1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。 2、顶部纵筋设置在下，分布筋设置在上。 3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。（变。原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起） P62设置基础梁的双柱普通独立基础配筋构造 1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
桩基础课程设计书 （2013级岩土班） 非常不错的桩基础课程设计，值得一看。 班级：土木135 日期：2017年1月9日
目录 桩基础课程设计书 (1) （2013级岩土班） (1) 1.设计资料 (3) 1.1地形条件及其参数 (3) 1.2设计题目 (3) 1.3设计荷载 (3) 2灌注桩基设计 (3) 2.1单桩承载力计算 (4) 2.1.1单桩竖向极限承载力标准值计算 (4) 2.1.2.基桩竖向承载力设计值计算 (4) 2.2初步拟定承台尺寸 (5) 2.3桩基竖向承载力验算 (5) 2.4承台的设计计算 (8) 2.4.1 C轴柱下的承台设计计算（含桩身设计） (8) 2.4.2 B轴柱下承台设计计算（含桩身设计） (16) 2.4.3 A轴柱下承台设计计算（含桩身设计） (21) 2.4.3.1桩承台设计计算 (21) 3设计图纸 (27)
1.设计资料 1.1地形条件及其参数 地层条件及其参数详见桩基设计任务书。 1.2设计题目 灌注桩基础课程设计 1.3设计荷载 题号：荷载6 ，层厚1。 （1）柱底荷载效应标准组合值如下： ○A轴荷载：F k =2175kN，M xk =258kN m ?，V k=155kN。 ○B轴荷载：F k =2480kN，M k =227 kN m ?，V k=160kN。 ○C轴荷载：F k =2700kN，M k =230kN m ?，V k=150kN。 (2)柱底荷载效应基本组合值如下。 ○A轴荷载：F k=2780kN，M k=270 kN m ?，V k=199N。 ○B轴荷载：F k=3675kN，M k=240kN m ?，V k=181kN。 ○C轴荷载：F k=3275kN，M k=255 kN m ?，V k=192kN。 设计○B、○A、○C轴柱下桩基。 2灌注桩基设计 建筑物基础设计方案采用混凝土沉管灌注桩，具体设计方案如下：室外地坪标高为-0.45m，自然地面标高同室外地坪标高。根据设计资料，该建筑桩基属丙级建筑桩基，拟采用直径为400mm的混凝土沉管桩基础，选用○5号土层粉砂层为持力层，桩尖伸入持力层0.6m（对于砂土不小于1.5d=600mm），设计桩长15.0m，
岩土工程中局部桩筏基础的设计 摘要：本文描述了在加拿大的多伦多地区在复杂的岩土工程条件下的局部桩筏基础（PPRF）的设计。PPRF是根据侧向土压力，不均匀分布的建筑荷载和地基不均匀承载力来设计的。该桩主要布置在地基沉陷教的地区。也就是在筏板基础承受较大压力而土体承载力较低的西北部地区。为了保持PPRF的完整性，一个统一的单位标准被应用于桩筏设计。整体的稳定，包括滑动和倾覆也是PPRF设计的一部分。同时，也使用了计算机软件分析。 高园项目是位于加拿大多伦多的一个中密度公寓建设项目。其海拔变化从101.6到102.1米。沿着BloorStreet West/Ellis 公园道大约在其东南方11米，详见图1. 在整个建筑物下面建了三层车库。在西北部边缘下挖11m在东南边界挖了大概1m。虽然沿着Bloor Street West and Ellis Park Road没有安装永久锚杆。 沿着北部和西部的边界的地下室墙壁受到140.4KPa的土压力。 地质条件 在实地4个钻井中，最大深度为37.4米。土壤样本检测方法采用标准贯入度。在实验室内进一步检测和表征土壤样本。 工程土壤条件概括如下：在北部14米到14.2米和南部的1.7米到7米处被深棕色粉质砂土和砂质粉土填充。灰色粉砂质粘土扩展至深处14.6到30.0米，非常坚硬。在深21.9米到32.9米处富集紧密的砂纸淤泥。在深22.6到34.3米处风化页岩的顶端存在一层坚硬的灰色潮湿的粘土质粉砂层。详见图 2.乔治
亚湾的灰页岩，石灰岩在钻井深度扩展延伸范围的探索结果。 在已经完成的开放的钻井处出现地下水时要被监测。从地表到地下水的深度为10到18.3米。 局部桩筏基础 基于现存地质条件，局部桩筏基础只在未收到扰动的残积土和工程填土中使用，并按容许承载力250KPa设计。该桩基的使用，可以在保证基础安全的情况下减少筏板基础使用面积并减低成本。 筏板基础厚度取决于原状天然砂和少灰混凝土在换填的过程中对一个地域的扰动程度。筏板的底面高程变化从东部的87.90米到西部的92.00米，并通过一系列步骤来完成沿筏板长度和宽度的高程变化。 计算筏板基础压力公式如下： ∑P是垂直荷载组合的总和；A是筏板面积；Mx和My分别是沿X轴和Y轴的弯矩；Ix和Iy是X轴和Y轴的惯性矩。定义建筑物的总荷载是P，固定荷载，活荷载和侧向土压力的六种荷载组合形式也都被分析。 筏板基础的沉降值按照砂土层和粘性土层分别的弹性沉降和固结沉降值之和。
桩基础课程设计计 算书
土 力 学 课 程 设 计 姓名： 学号： 班级： 二级学院： 指导老师：
地基基础课程设计任务书 [工程概况] 某城市新区拟建一栋10层钢筋混凝土框架结构的办公楼，长24.0m ，宽9.6m ，其1-5轴的柱底荷载效应标准组合值如下所示。建筑场地位于临街地块部·位，地势平坦,室外地坪标高同自然地面，室内外高差450mm 。柱截面尺寸均为500mm ×500mm ，横向承重，柱网布置图如图1所示。场地内地层层位稳定，场地地质剖面及桩基计算指标详见工程地质资料，如表1所示。勘察期间测得地下水水位埋深为 2.5m 。地下水水质分析结果表明，本场地地下水无腐蚀性。试按乙级条件设计柱下独立承台桩基础。 柱底荷载效应标准组合值 1轴荷载：5417;85.m;60k k k F kN M kN V kN ===。 2轴荷载：5411;160.m;53k k k F kN M kN V kN ===。 3轴荷载：5120;88.m;63k k k F kN M kN V kN ===。 4轴荷载：5300;198.m;82k k k F kN M KN V kN ===。 5轴荷载：5268;140.m;60k k k F kN M kN V kN ===。
图1 框架结构柱网布置图 （预制桩基础）--12土木1班 工程概况 某市新区钢筋混凝土框架结构的办公楼，长24.0米，柱距6米，宽9.6米，室内外地面高差0.45米。柱截面500×500mm 。建筑场地地质条件见表1。 表1 建筑场地地质条件
注：地下水位在天然地面下2.5米处 目录 地基基础课程设计任务书............................................................................ - 0 -工程概况....................................................................................................... - 1 - 1.设计资料.................................................................................................... - 4 - 2.选择桩型与桩端持力层、确定桩长和承台埋深...................................... - 4 - 3.确定单桩极限承载力标准值..................................................................... - 5 - 4.确定桩数和承台尺寸 ................................................................................ - 6 - 5.桩顶作用效应验算 .................................................................................... - 7 - 6.桩基础沉降验算 ........................................................................................ - 8 - 6.1 求基底压力和基底附加压力 ........................................................... - 8 - 6.2 确定沉降计算深度 ........................................................................... - 8 - 6.3 沉降计算........................................................................................... - 8 -
[2017年整理]11G101-3独立基础、条形基础、筏形基础及桩基承台
11G101－3独立基础、条形基础、筏形基础及桩基承台 P58~P59墙、柱插筋构造（变） 所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d； 所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。 当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。 增。当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。 变。取消了原图集按插入长度的不同确定弯钩长度的做法。新提出了锚固区加水平钢筋的做法。 当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。 P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。 2、基础底板钢筋距边缘≤75且≤S/2处起设。 3、坡形独立基础的上边缘每边超出柱边50mm。 2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造 1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。 2、顶部纵筋设置在下，分布筋设置在上。 3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。（变。原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起） P62设置基础梁的双柱普通独立基础配筋构造 1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
工程部业务培训资料（桩基工程） 一．常见工程桩基形式 （一）按承台位置的高低分 1. 高承台桩基础——承台底面高于地面，它的受力和变形不同于低承台桩 基础。一般应用在桥梁、码头工程中。 2. 低承台桩基础——承台底面低于地面，一般用于房屋建筑工程中。 (二) 按承载性质不同 1．端承桩——是指穿过软弱土层并将建筑物的荷载通过桩传递到桩端坚硬土层或岩层上。桩侧较软弱土对桩身的摩擦作用很小，其摩擦力可忽略 不计。 2．摩擦桩——是指沉入软弱土层一定深度通过桩侧土的摩擦作用，将上部土不甚密实，桩相对于土有一定的相对位移时，即具有摩擦桩的作用。（三）按桩身的材料不同 1. 钢筋混凝土桩 可以预制也可以现浇。根据设计，桩的长度和截面尺寸可任意选择。 2. 钢桩 常用的有直径250~1200mm的钢管桩和宽翼工字形钢桩。钢桩的承载力较大，起吊、运输、沉桩、接桩都较方便，但消耗钢材多，造价高。我国目前只在少数重点工程中使用。如上海宝山钢铁总厂工程中，重要的和高速运转的设备基础和柱基础使用了大量的直径914.4mm和600mm，长 60mm左右的钢管桩。 3. 木桩 目前已很少使用，只在某些加固工程或能就地取材临时工程中使用。在地下水位以下时，木材有很好的耐久性，而在干湿交替的环境下，极易腐蚀。 4. 砂石桩 主要用于地基加固，挤密土壤。 5. 灰土桩 主要用于地基加固。 (四)按桩的使用功能分 1. 竖向抗压桩 2. 竖向抗拔桩 3. 水平荷载桩 4. 复合受力桩 （五）按桩直径大小分 1. 小直径桩d ≤250mm 2. 中等直径桩250mm< d < 800mm 3. 大直径桩d ≥ 800mm （六）按成孔方法分 1．非挤土桩泥浆护壁灌筑桩、人工挖孔灌筑桩，应用较广。 2. 部分挤土桩先钻孔后打入。 3. 挤土桩，打入桩。 （七）按制作工艺分
基础工程课程设计 课程名称：桩基础课程设计 院系：土木工程系专业： 年级： 姓名： 学号： 指导教师： 西南交通大学
目录 一、概述 (3) 1.1 设计任务 (3) 1.2设计资料 ............................................................................................................ 错误!未定义书签。 二、设计计算 .................................................................................................................. 错误!未定义书签。 2.1桩的计算宽度 ................................................................................................... 错误!未定义书签。 2.2桩的变形系数α ............................................................................................... 错误!未定义书签。 2.3桩顶的刚度系数ρ1，ρ2，ρ3，ρ4。 .......................................................... 错误!未定义书签。 2.4计算承台底面形心O 点的位移a,b,β........................................................ 错误!未定义书签。 2.5计算作用在每根桩顶上的作用力 .............................................................. 错误!未定义书签。 2.6计算局部冲刷线处弯矩M0，水平力Q0及轴向力N0 ..................... 错误!未定义书签。 三、验算单桩轴向受压容许承载力 ......................................................................... 错误!未定义书签。 3.1局部冲刷线以下深度y 处截面的弯矩 y M 及 y σ .................................. 错误!未定义书签。 3.2桩顶纵向水平位移计算 ................................................................................ 错误!未定义书签。
灌注桩 灌注桩系是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢 类。 一、钻孔灌注桩 泥浆护壁施工法 平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位（钻机位置的偏差不大于2cm）→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。 泥浆：钻孔泥浆由水、粘土(膨润土)和添加剂组成。具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。 清孔：在钻孔达到设计要求深度后，应对孔深、孔位、孔形、孔径等进行检查。在终孔检查完全符合设计要求时，应立即进行孔底清理，避免隔时过长以致泥浆沉淀，引起钻孔坍塌。对于摩擦桩当孔壁容易坍塌时，要求在灌注水下混凝土前沉渣厚度不大于30cm；当孔壁不易坍塌时，不大于20cm。对于柱桩，要求在射水或射风前，沉渣厚度不大于5cm。清孔方法是使用的钻机不同而灵活应用。通常可采用正循环旋转钻机、反循环旋转机真空吸泥机以及抽渣筒等清孔。其中用吸泥机清孔，所需设备不多，操作方便，清孔也较彻底，但在不稳定土层中应慎重使用。其原理就是用压缩机产生的高压空气吹入吸泥机管道内将泥渣吹出。 （1）塌孔
预防措施：根据不同地层，控制使用好泥浆指标。在回填土、松软层及流砂层钻进时，严格控制速度。地下水位过高，应升高护筒，加大水头。地下障碍物处理时，一定要将残留的砼块处理清除。孔壁坍塌严重时，应探明坍塌位置，用砂和粘土混合回填至坍塌孔段以上1—2m处，捣实后重新钻进。 （2）缩径 预防措施：选用带保径装置钻头，钻头直径应满足成孔直径要求，并应经常检查，及时修复。易缩径孔段钻进时，可适当提高泥浆的粘度。对易缩径部位也可采用上下反复扫孔的方法来扩大孔径。 （3）桩孔偏斜 预防措施：对已偏斜的钻孔，控制钻速，慢速提升，下降往复扫孔纠偏。 钢筋笼的上浮 钢筋笼上浮的预防措施：严格控制砼质量，坍落度控制在20±2cm，砼和易性要好。导管在砼内埋深规范控制在2-6m之间。 二、沉管灌注桩 采用与桩的设计尺寸相适应的钢管（即套管），在端部套上桩尖后沉入土中后，在套管内吊放钢筋骨架，然后边浇筑混凝土边振动或锤击拔管，利用拔管时的振动捣实混凝土而形成所需要的灌注桩。这种施工方法适用于在有地下水、流砂、淤泥的情况。 利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩。 利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩。 为了提高桩的质量和承载能力，沉管灌注桩常采用单打法、复打法、反插法等施工工艺。单打法(又称一次拔管法)：拔管时，每提升0.5～1.0m，振动5～10s，然后再拔管0.5～1.0m，这样反复进行，直至全部拔出；复打法：在同一桩孔内连续进行两次单打，或根据需要进行局部复打。施工时，应保证前后两次沉管轴线重合，并在混凝土初凝之前进行；反插法：钢管每提升0.5m，再下插0.3m，这样反复进行，直至拔出。 锤击沉管灌注桩宜按流水顺序，依次向后退打。对群桩基础及中心距小于3.5 倍桩径的桩，应采用不影响邻桩质量的技术措施。
基础参数设置 在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。屏幕显示上部结构与基础相连的各层轴网及其柱墙支撑布置，并弹出右图所示的“存在基础模型数据文件”的对话框。选择“读取旧数据文件”项，则程序将原有的基础数据和上部结构数据都读出。如下图所示： 本菜单运行的前提条件：1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度； 2.有完整准确地地质报告输入，并成功读入到合适位置； 3.如果要读取上部结构分析传来的荷载还应该运行相应的程序的内力计算部分； 4.如果要自动生成基础插筋数据还应运行画柱施工图程序。 “地质资料”→“打开资料”→“平移对位”，如下图所示： “参数输入”→“基本参数”，第一页：地基承载力计算参数，本页对话框的参数是用于确定地基承载力的。第二页：基础设计参数，
本页对话框用于基础设计的公共参数。如下图所示： 个别参数，此菜单功能用于对“基本参数”统一设置的基础参数个别修改，这样不同的区域
可以用不同的参数进行基础设计。如下图所示： 参数输出 点击菜单，弹出如下图所示的“基础基本参数.txt”文件，用户可查看相关参数，并可将此文本文件打印输出。文件所列的参数为总体参数，当个别节点的参数与总体参数不一致时应以相应计算结果文件中所列参数为准。 网格节点
本菜单功能用于增加、编辑PMCAD传下的平面网格、轴线和节点，以满足基础布置的需要。如设置弹性地基梁的挑梁设置筏板加厚区域等。需注意该菜单调用应在“荷载输入”和“基础布置”之前，否则荷载或基础构件可能会错位。 荷载输入 1、荷载参数 本菜单用于输入荷载分项系数、组合系数等参数。点击后，弹出下图所示的“输入荷载组合参数”对话框，内含其隐含值。 这些参数的隐含值按规范的相应内容确定。白色输入框的值是用户必须根据工程的用途进行修改的参数，灰色的数值是规范指定值。 其中：当“分配无柱间节点荷载”选择项打“√”后，程序可将墙间无柱间节点或无基础柱上的荷载分配到节点周围的墙上，从而使墙下基础不会产生丢荷载情况。分配荷载的原则为按周围墙的长度加权分配，长墙分配的荷载多，短墙分配的荷载少。 “附加荷载”→“读取荷载” 本菜单用于选择上部荷载的荷载来源种类，程序可读取PM导荷和砖混荷载，TA T,PK,SATWE,PMSAP等多种来源上部结构分析程序传来的与基础相连的柱、墙、支撑内力、作为基础设计的外荷载，界面如下图。 若要选用某上部结构设计程序生成的荷载工况，则点击左面相应项。选取之后，右面的列表框中相应荷载项前显示√，表示荷载选中。程序读取相应程序生成的荷载工况的标准内
单排桩基础课程设计指导书 一．拟定尺寸 桩径：参考选择范围：1.2m~1.6m。 桩长：据所选定的持力层选择。 摩擦桩的桩长不应小于4m，桩底端部应尽可能达到该土层的桩端阻力的临界深度。一般不宜小于1m。 横系梁：梁高取（0.8~1.0）d；梁宽取（0.6~1.0）d。详见《公路桥涵地基与基础设计规范》(JTG D63-2007)第？条第3款 二．荷载计算及荷载组合 1.荷载计算 浮力的考虑参见《公路桥涵设计通用规范》（JTG D60-2004）第4.2.4条 墩柱自重应考虑常水位和最低水位两种情况。 钢筋混凝土重度取25KN/m3；有效重度取15KN/m3。 2.桩顶荷载计算及桩顶荷载组合 参见《公路桥涵设计通用规范》（JTG D60-2004）第4.1有关条款及《公路桥涵地基与基础设计规范》(JTG D63-2007) 第1.0.5条~1.0.11条有关条款。 可列表计算 三．桩基设计计算与验算
1.桩长确定及单桩承载能力验算 桩长的计算可以根据持力层位置拟定，再根据单桩容许承载力的验算来修正，也可以根据单桩单桩承载力的验算公式反算桩长。 地基承载能力验算根据《公路桥涵地基与基础设计规范》(JTG D63-2007) 第1.0..8条规定，验算荷载采用正常使用极限状态荷载组合。取能产生最大竖向轴向力N max 的荷载组合作为控制荷载。 G ———桩身自重与置换土重（当自重计入浮力时，置换土重也计入浮力）的差值 R ———地基承载力容许值抗力系数。按《公路桥涵地基与基础设计规范》(JTG D63-2007) 第5.3.7条规定取值。 [R a ] ——单桩轴向受压承载力容许值。 由于R 取值不同，应取永久荷载+汽车荷载及永久荷载+可变荷载两种工况验算。 2.桩身内力及配筋计算 (1)计算桩的计算宽度 圆形截面桩：9.0)1(+=d b l （2）计算桩土变形系数α，并判断桩是否为弹性桩 （3）计算最大冲刷线处桩顶荷载 按《公路桥涵地基与基础设计规范》(JTG D63-2007) 第1.0.5条规定基础结构设计当按承载能力极限状态设计时，应采用作用效应基本组合和偶然组合（本设计不考虑）进行验算。控制荷载应取按承载能力极限状态设计时，能产生最大弯矩及相应轴力较小的工况进行验算。 （4）桩身内力计算可列表进行，相应格式可参照下表： 求出桩身弯矩及剪力图（用坐标纸绘制） Z Z Z α=- h h α=- m A m B m A H α m B M 0 Z M Z Z Z α=- h h α=- q A q B q A H 0 q B M 0α Z Q （5）配筋计算 a ．桩身最大弯矩值及其相应的截面位置的确定 可由桩身弯矩图（用坐标纸绘制）确定（图解法），也可计算出系数C Q 后，查表求得（数解法）。 b ．求出最大弯矩和相应轴力后，配筋计算及截面强度验算课参见《结构设计原理》有关偏心受压构件强度计算部分。 最大弯矩及相应轴力应取设计值，要考虑荷载分项系数。 桩基构造要求详见《公桥基规》第5.2.2条及5.2.5条第3款有关规定。 钢筋布置要考虑： （1）主筋钢种、直径，与承台的联结方式及主筋的截断； （2）箍筋的直径、间距，加强筋的设置。 ] [max a R R G N γ≤+
JCCAD筏板基础设计 应用前提条件： 1.上部结构的计算可以提供荷载和凝聚到基础顶面的刚度； 2.有完整准确地地质报告输入，并成功读入到合适位置。 基本参数 基础埋置深度：一般应自室外地面标高算起。对于地下室，采用筏板基础也应自室外地面标高算起，其他情况如独基、条基、梁式基础从室内地面标高算起。 自动计算覆土重：该项用于独基、条基部分。点取该项后程序自动按20kN/m2的混合容重计算基础的覆土重。如不选该项，则对话框中出现单位面积覆土重参数需要用户填写。一般来说如条基、独基、有地下室时应采用人工填写单位面积覆土重，且覆土高度应计算到地下室室内地坪处，以保证地基承载力计算正确。 一层上部结构荷载作用点标高：即承台或基础顶标高，先进行估算，计算完成后进行修改。该参数主要是用于求出基底剪力对基础底面产生的附加弯矩作用。在填写该参数时，应输入PMCAD中确定的柱底标高，即柱根部的位置。注意：该参数只对柱下独基和桩承台基础有影响，对其他基础没有影响。 地梁筏板 该菜单定义了按弹性地基梁元法计算需要的有关参数 总信息： 结构种类：基础
基床反力系数：按默认 按广义文克尔假定计算：若此项选择后，计算模型改为广义文克尔假定，即各点的基床反力系数将在输入的反力系数附近上下变化，边角部大，中部小一些，变化幅度与各点反力与沉降的比值有关，采用广义文克尔假定的条件是要有地质资料数据，且必须进行刚性底板假定的沉降计算，否则按一般文克尔假定计算。在此处要与基础梁板弹性地基梁法计算中的沉降计算参数输入中参数相对应。 弹性基础考虑抗扭： 人防等级：不计算 双筋配筋计算压区配筋百分率：0.2％ 地下水距天然地坪深度：按实际 梁的参数： 梁钢筋归并系数：0.3 梁支座钢筋放大系数：1.0 梁跨中钢筋放大系数：1.0 梁箍筋放大系数：1.0 梁主筋级别：二级或三级 梁箍筋级别：一级或二级 梁立面图比例、梁剖面图比例：按默认 梁箍筋间距：200 翼缘（纵向）分布钢筋直径、间距：8mm、200mm 梁式基础的覆土标高：当不是带地下室的梁式基础时，此值为0；否则
桥梁桩基础课程设计任务书
1、桥墩组成：该桥墩基础由两根钻孔灌注桩组成。桩径采用φ=1.2m ，墩柱直径采用φ=1.0m 。桩底沉淀土厚度t = (0.2~0.4)d 。局部冲刷线处设置横系梁。 2、地质资料：标高25m 以上桩侧土为软塑亚粘土，其各物理性质指标为：容量γ=18.5kN /m 3，土粒比重G=2.70g/3cm ，天然含水量%21=ω，液限 %7.22=l ω，塑限%3.16=p ω。标高25m 以下桩侧及桩底土均为硬塑性亚粘土，其物理性质指标为：容量γ=19.5kN /m 3，土粒比重G=2.70g/3cm ，天然含水量 %8.17=ω，液限%7.22=l ω，塑限%3.16=p ω。 3、桩身材料：桩身采用25号混凝土浇注，混凝土弹性模量 αMP E h 41085.2?=，所供钢筋有Ⅰ级钢和Ⅱ级纲。 4、计算荷载 ⑴ 一跨上部结构自重G=2350kN ； ⑵ 盖梁自重G 2=350kN ⑶ 局部冲刷线以上一根柱重G 3应分别考虑最低水位及常水位情况； ⑷公路Ⅱ级 ： 双孔布载，以产生最大竖向力； 单孔布载，以产生最大偏心弯矩。 支座对桥墩的纵向偏心距为3.0=b m （见图2）。计算汽车荷载时考虑冲击力。 ⑸ 人群荷载： 双孔布载，以产生最大竖向力； 单孔布载，以产生最大偏心弯矩。 ⑹ 水平荷载（见图3） 制动力：H 1=22.5kN （4.5）； 盖梁风力：W 1=8kN （5）； 柱风力：W 2=10kN （8）。采用常水位并考虑波浪影响0.5m ，常水位按45m 计，以产生较大的桩身弯矩。W 2的力臂为11.25m 。
图4 5、设计要求 ⑴确定桩的长度，进行单桩承载力验算。 ⑵桩身强度验算：求出桩身弯矩图（用座标纸画），定出桩身最大弯矩值及其相应截面位置和相应轴力，配置钢筋，验算截面强度（采用最不利荷载组合及常水位）。 ⑶计算主筋长度、螺旋钢筋长度及钢筋总用量。 ⑷用A3纸绘出桩的钢筋布置图。 二、应交资料 1、桩基础计算书 2、桩基础配筋图 3、桩基础钢筋数量表
筏形基础（raft foundation）.当建筑物上部荷载较大而地基承载能力又比较弱时.用简单的独立基础或条形基础已不能适应地基变形的需要.这时常将墙或柱下基础连成一片.使整个建筑物的荷载承受在一块整板上.这种满堂式的板式基础称筏形基础。筏形基础由于其底面积大.故可减小基底压强.同时也可提高地基土的承载力.并能更有效地增强基础的整体性.调整不均匀沉降。
独立基础杯形基础 条形基础 一般按照构件的不同可以分为三类：墙下条形基础、柱间条形基础、混凝土墙--柱下混合条形基础.后者一般用于框架剪力墙结构。条形
基础不同于独立柱基础的地方在于.独立柱基是接近方形的双方向受力构件.双向受力构件是要验算冲切力的.而条形基础是单方向受力构件.是要验算剪切力的。
按基础构造形式划分 条形基础、独立基础、满堂基础（筏板基础、箱型基础）和桩基础。
（一）条形基础：当建筑物采用砖墙承重时.墙下基础常连续设置.形成通长的条形基础。当柱下独立基础不能满足承载力.或地基变性要求时.也可以做成柱下混凝土条形基础。 （二）独立基础：当建筑物上部为框架结构或单独柱子时.常采用独立基础；若柱子为预制时.则采用杯形基础形式。 （三）满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时.常将这个建筑物的下部做成整块钢筋混凝土基础.成为满堂基础。按构造又分为筏板基础和箱形基础两种。 筏板基础：是埋在地下的连片基础.适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。 箱型基础：当伐形基础埋深较大.并设有地下室时.为了增加基础的刚度.将地下室的底板、顶板和墙浇制成整体箱形基础。箱形的内部空间构成地下室.具有较大的强度和刚度.多用于高层建筑。 （四）桩基础：当建造比较大的工业与民用建筑时.若地基的软弱土层较厚.采用浅埋基础不能满足地基强度和变形要求.常采用桩基。桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层.或通过桩周围的摩擦力传给地基。
【桩基础类型说明及适用条件】 1.定义： ?桩基础是深基础应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台 梁组成。 2.作用： ?是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的 承载能力和密实度。 3.分类： ?按受力情况分： ?按施工方法分： 灌注桩
4.预制桩施工工艺4.1 预制桩分类
4.2打桩方法
4.3施工准备（钢筋砼预制桩） ?场地平整及周边障碍物处理 ?定桩位及埋设水准点，依据施工图设计要求，把桩基定位轴线桩的位置在施工现场准确地测定 出来，并作出明显的标志。在打桩现场附近设置2～4个水准点，用以抄平场地和作为检查桩入土深度的依据。桩基轴线的定位点及水准点，应设置在不受打桩影响的地方。 ?桩帽、垫衬和送桩设备机具准备 4.4 钢筋砼预制桩的制作、运输及堆放 ?管桩及长度在10m以内的方桩在预制厂制作，较长的方桩在打桩现场制作。 ?模板可以保证桩的几何尺寸准确，使桩面平整挺直；桩顶面模板应与桩的轴线垂直；桩尖四棱 锥面呈正四棱锥体，且桩尖位于桩的轴线上；底模板、侧模板及重叠法生产时，桩面间均应涂刷好隔离层，不得粘结。 ?钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同一截面内数量不超过50%；同一根钢筋两 个接头的距离应大于30d0并不小于500mm。桩顶和桩尖直接受到冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置应作特殊处理，钢筋骨架制作允许偏差应符合下表的规定： ?混凝土制作宜用机械搅拌、机械振捣；浇筑混凝土过程中应严格保证钢筋位置正确，桩尖应对 准纵轴线，纵向钢筋顶部保护层不宜过厚，钢筋网片的距离应正确，以防锤击时桩顶破坏及桩身混凝土剥落破坏。
桩基础课程设计题目：某机械厂粗加工车间桩基设计指导教师： ******* 班级： ******* 姓名： ******* 学号： ******* 组别： ******* 建筑工程学院 2014年 6 月 2 日
某机械加工车间桩基设计 一、设计资料 1、某机械粗加工车间上部结构（柱子300×400mm2)传至基础顶面的最大荷载为：轴力F k=2500KN，弯矩M k=300KN.m，剪力H k=30KN。 2、工程地质勘察报告中指出：地基土的工程地质条件。 （1）地形、地貌：该场地原建有平房两幢（现已拆除），场地地形平坦，相对高度不足1m。位于黄河泛滥平原，冲洪积形式，表层覆盖有少量植被和杂填土。 地层岩性： 根据钻探编录，室试验和标准贯入试验将场地所揭露的地层分为六层。其岩性自上而下为：表土、软而可塑粉质粘土、软塑粘土、流塑淤泥质粘土、软塑粉土、同一硬度粉质粘土，现分述如下： A、表土：以橘黄色粉土为主，局部为杂填土，含植物根、砖渣等，分布场地表面，厚度约0.3m（因为有高低之分，所以以剖面为准），据目测有机含量不高。 可塑、湿、中－压缩性 B、软可塑粉质粘土：褐黄色，褐灰色，含少量的铁质浸染和结核，含植物根，腐殖根，厚度约为2m，全区均有分布。 软－流塑、湿－饱和、高－中压缩性 C、软塑粘土：褐色，含少量的生物碎屑及铁质结核，厚度约为2.5m，分布于全区。 软－流塑、饱和、高－中压缩性
D、流塑淤泥质粘土：呈黑灰色，含多量的有机质，有臭 味夹有薄层粉砂或细砂，偶见贝壳，为三角洲冲积物。厚度约为5m。 软塑、饱和 E、软塑粉土：褐黄色，灰黄色，含砂质团块，自上而下颜色逐渐变深，有淡臭味，含少量的生物碎屑，云母片，该层厚约4.2m,区均有分布。（大于5d 可做持力层但需考虑。） 软－流塑、饱和、中等压缩性 F、同一硬度粉质粘土：呈棕红色，有紫红色和白色斑点，层厚很深。 硬塑、稍湿 （2）水文地质条件：据外业施工期间，测得地下水埋深约为0.5m其类型属于潜水，地下水流向自东北向西南。由于现在是枯水季节，到丰水期时，地下水位还会上涨约0.2m，场地局部会渗出地表。据邻近资料判断，该水不具侵蚀性。 3、地基土的工程地质性质评价 场地地层分布比较稳定，从水平方向上变化不大，垂直方向上变化有规律，因为地下水位较高，使地基（2）（3）（4）（5）层均为饱和状，呈软－流塑状态，地基强度较低，变形值高。 4、结论与建议 (1) 根据建筑物的情况，从经济、实用上考虑可采用柱下十字交叉梁基础或桩基础，但应特别注意承载力不足补偿和减少沉降值问题，建议建筑设计部门根据建筑物实际情况定酌。 第一层表土因其不均匀且厚度较小，本次勘察未加评价。
7 高层建筑筏形和箱形基础 的设计计算 7-1）设计计算方法概述 箱形和筏形基础的设计计算方法是与建筑工程的需要相适应的，是随着建筑科学研究的深入而进步的。当建筑工程处于层数很少、体量很小、重量很轻的阶段时，对地基基础的要求不高，计算方法也很简单。后来建筑物的层数增加了，重量大了，整体式的筏形和箱形基础就相应出现了，因为单靠条形基础、独立基础是无法满足建筑物的承重要求了。而且人们在修建铁路、码头、船坞的过程中，逐渐认识到了置于地基上的梁和板的受力特性和变形特性，并且将其逐步发展成一套“弹性地基”的理论。高层建筑出现以后，地基基础的问题变得更加复杂，人们对它的研究也更加深化了。例如对地基土的力学特性和变形特性的研究，地震作用的研究。地基基础和上部结构变形协调的研究，基础梁、板的受力分析等等，逐一取得了丰硕的成果。随着电子计算机的出现，计算技术的飞速发展，为上部结构和地基基础
共同作用课题的研究创造了条件，并且已经取得了重要的进展。 时至今日，箱形和筏形基础的设计计算方法种类繁多，在拙著《高层建筑箱形与筏形基础的设计计算》一书有详细介绍。此在仅作一些简要的说明。 一、简化计算方法 简化计算方法最基本的特点是将由上部结构、地基和基础三部分构成的一个完整的静力平衡体系（图1-2a）分割成三个部分，进行独立求解[7]，首先假定上部结构的柱是嵌固在基础上的(1-2b)，按结构力学的方法可以求出结构的内力，包括底层柱的轴力、柱脚处的弯矩和剪力。然后将这些力反向作用在基础梁或基础板上，基础梁或板同时承受地基反力（图1-2c），地基反力与上部结构荷载（包括基础自重及其悬挑部分以上的土重）保持静力平衡，并假定其按直线分布。再按结构力学的方法求解基础梁或板的内力。在验算地基承载力时，假定基底压力按直线分布，即认为基础是绝对刚性的。在计算地基变形时，又把基础看作是柔性的，基
桩筏基础设计讲解 该帖被浏览了880次 | 回复了6次 桩筏基础的设计与成本控制 摘要：随着高层建筑的发展，建筑基础设计方法越来越多，目前由于基础设计是一种粗放的设计，对桩筏基础的理论及方法不十分完善。规范要求桩筏基础设计均要满足桩基础和筏板基础的要求，现就在设计过程中如何做好桩筏基础的设计与成本控制与大家进行探讨。 关键词：桩筏基础设计成本控制 在目前的设计过程中，很多设计人员由于对桩筏基础的设计缺少经验，或对桩基础规范运用不灵活，不能根据地质条件对桩筏基础共同工作进行合理设计，而仅采用桩基受力形式忽略土的共同作用，造成不必要的项目成本增加（主要是基础成本）。 一、当今现状设计的方法 1、设计人员对桩筏基础设计概念理解不清，不能灵活应用规范，如对有地下水或地下水高的桩筏基础设计时均采用不考虑地基土对筏板的作用，全部采用桩承担上部荷载。 2、在常规设计方法时把上部结构和基础作为两个独立单元分别考虑，在上部荷载作用下求得上部结构内力和基础反力，然后把反力作用在弹性地基的基础上计算基础的内力，这种设计方法没有考虑上部结构与基础的共同作用。没有考虑上部结构刚度对基础的作用，从而导致 基础设计过于偏于保守。
3、有的由于计算不当而使用了厚筏。高层建筑设计中,采用桩筏基础时,对于筏板厚度的采用往往争议较大。有采用很厚的,有采用较薄的;有的规程甚至提出,应当使每层建筑不小于多少厚度的。对于筏板厚度的确定,传统上是凭经验假定,然后再进行冲剪验算。这实际上说明目前在筏板厚度确定的问题上,并没有什么方法。由此难免造成当前在高层建筑中的筏厚不少超过1.5m的,个别的厚度竟达4m 的不合理现象。所以筏板减薄问题实际上是一个如何确定筏板厚度的问题,而不只是一个单纯的减薄问题。在桩筏筏厚的确定上,郭宏磊等采用了一新的方法,即先在正常使用极限状态下,考虑筏板的抗裂性与差异沉降来定出一筏厚值,然后再在承载能力极限状态下,考虑冲切能力加以验算,如果发现板厚过小,此时再加厚也为时不晚,由于先走一步的原因,到了后面也有承载能力极限状态的保证。此外,这样做还有一个好处,即筏厚一定,筏板尺寸就一定,那么,有关桩筏筏板的设计后 半部就只剩下筏板的配筋问题了 二、高层建筑筏基与地基共同作用的分析 1、从对2008年《建筑桩基技术规范》阅读理解，有无地下水对桩筏 基础设计是否考虑桩土共同作用影响不大。 2、高层建筑桩筏基础的工作性质，对常规设计(s/d=3~4情况)是基本上接近于在弹性地基上刚性基础的工作性质。由于上部结构和地基基础是一个整体, 合理的桩筏箱基础设计应在分析上部结构、桩筏箱基础、土体共同作用的基础上, 优化桩筏设计。根据优化理论，桩筏箱基础优化设计的数学模型为一‘设计变量群桩的每根桩长、底板厚
