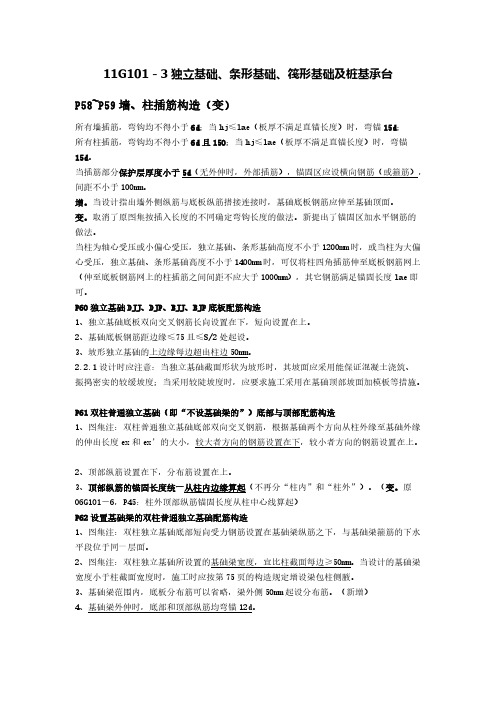

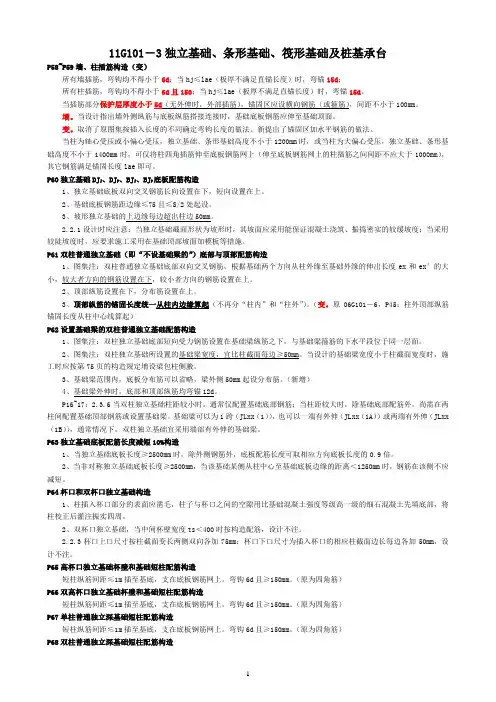

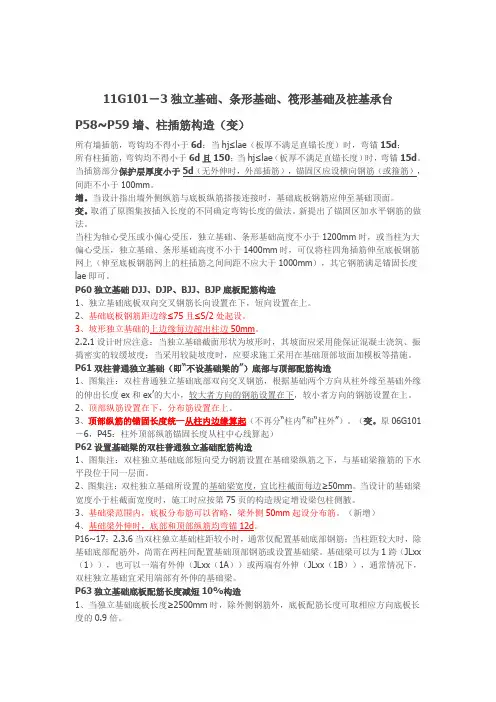

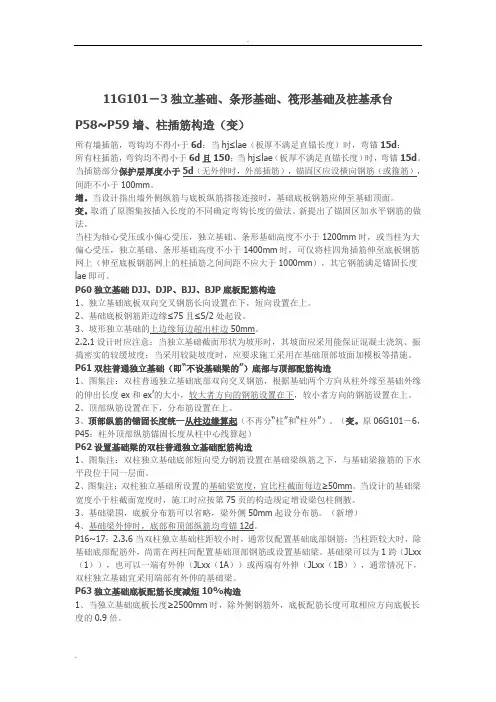

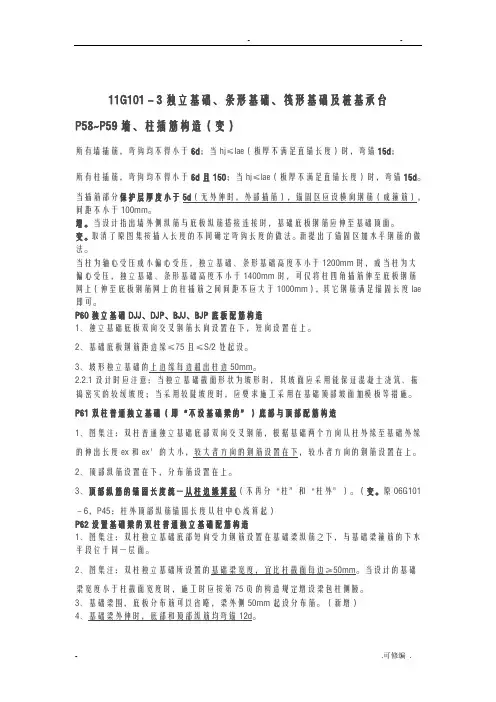

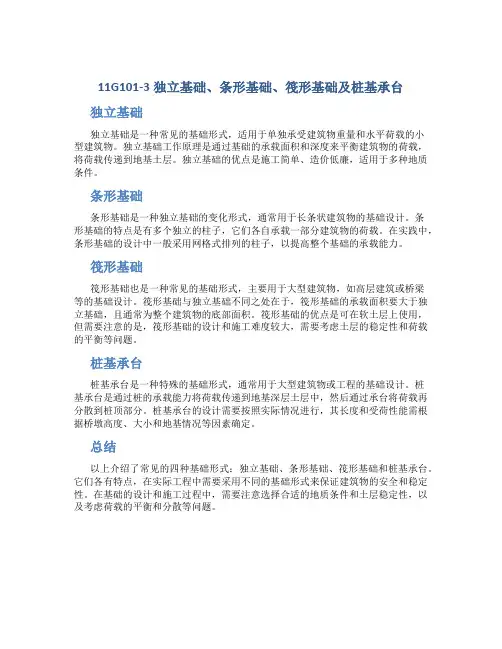

11G101－3独立基础、条形基础、筏形基础及桩基承台
P58~P59墙、柱插筋构造（变）
所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；
所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。取消了原图集按插入长度的不同确定弯钩长度的做法。新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。
P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造
1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造
1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。（变。原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）
P62设置基础梁的双柱普通独立基础配筋构造
1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
2、图集注：双柱独立基础所设置的基础梁宽度，宜比柱截面每边≥50mm。当设计的基础梁宽度小于柱截面宽度时，施工时应按第75页的构造规定增设梁包柱侧腋。
3、基础梁范围内，底板分布筋可以省略，梁外侧50mm起设分布筋。（新增）
4、基础梁外伸时，底部和顶部纵筋均弯锚12d。
P16~17：2.3.6当双柱独立基础柱距较小时，通常仅配置基础底部钢筋；当柱距较大时，除基础底部配筋外，尚需在两柱间配置基础顶部钢筋或设置基础梁。基础梁可以为1跨（JLxx （1）），也可以一端有外伸（JLxx（1A））或两端有外伸（JLxx（1B）），通常情况下，双柱独立基础宜采用端部有外伸的基础梁。
P63独立基础底板配筋长度减短10%构造
1、当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍。
2、当非对称独立基础底板长度≥2500mm，当该基础某侧从柱中心至基础底板边缘的距离＜1250mm时，钢筋在该侧不应减短。
P64杯口和双杯口独立基础构造
1、柱插入杯口部分的表面应凿毛，柱子与杯口之间的空隙用比基础混凝土强度等级高一级的细石混凝土先填底部，将柱校正后灌注振实四周。
2、双杯口独立基础，当中间杯壁宽度t s＜400时按构造配筋，设计不注。
2.2.3杯口上口尺寸按柱截面变长两侧双向各加75mm；杯口下口尺寸为插入杯口的相应柱截面边长每边各加50mm，设计不注。
P65高杯口独立基础杯壁和基础短柱配筋构造
短柱纵筋间距≤1m插至基底，支在底板钢筋网上。弯钩6d且≥150mm。（原为四角筋）P66双高杯口独立基础杯壁和基础短柱配筋构造
短柱纵筋间距≤1m插至基底，支在底板钢筋网上。弯钩6d且≥150mm。（原为四角筋）P67单柱普通独立深基础短柱配筋构造
短柱纵筋间距≤1m插至基底，支在底板钢筋网上。弯钩6d且≥150mm。（原为四角筋）P68双柱普通独立深基础短柱配筋构造
短柱纵筋间距≤1m插至基底，支在底板钢筋网上。弯钩6d且≥150mm。（原为四角筋）P69条形基础底板TJB P和TJB J配筋构造
1、主要受力方向的底板筋贯通设置，另向搭接b/4。
2、直角拐角处，双向受力钢筋贯通设置，分布筋省略。
3、当条形基础设有基础梁时，基础底板的分布钢筋在梁宽内部设置。
4、在两向受力钢筋交接处的网状部位，分布钢筋与同向受力钢筋的构造搭接长度为150mm。
P70条形基础底板配筋长度减短10%的构造、条形基础板底不平构造、条形基础无交接底板端部构造（对应06G101-6 P59）
（一）条形基础底板配筋长度减短10%的构造
1、当条形基础底板长度≥2500mm时，底板配筋长度可取底板长度的0.9倍交错设置。
2、图集注：底板交接区的受力钢筋和无交接底板时端部第一根钢筋不应减短。（要求同原图集）
（二）条形基础无交接底板端部构造
1、条形基础无交接底板端部设置双向受力钢筋，直径间距同基础底板受力钢筋。
2、分布钢筋与同向受力钢筋的构造搭接长度为150mm。
（三）条形基础板底不平构造
底板受力筋沿坡长连续设置。在距梁边、拐点1000开始设置与底板受力筋设置直径、间距相同的附加分布筋，在拐点处互锚La。底板分布筋与附加分布筋搭接150mm。
P71基础梁JL纵向钢筋与箍筋构造（对应06G101-6 P56）
（一）基础梁JL纵向钢筋与箍筋构造
1、基础梁JL顶部贯通纵筋在支座处是贯通的概念，而不是锚固的概念。
补注：基础梁JL、基础次梁JCL、梁平板LPB、板平板BPB在支座处，顶部贯通纵筋均是连通的概念。
相对原图集，取消了基础圈梁JQL的说法，阀板、条形基础、双柱基础梁中的梁统称为基础梁。
2、顶部贯通纵筋连接区域在支座两侧ln/4，底部贯通纵筋连接区域在跨中ln/3。
3、图集注：节点区内箍筋按梁端箍筋设置。
4、图集注：当两毗邻跨的底部贯通纵筋配置不同时，应将配置较大一跨的底部贯通纵筋越过其标注的跨数终点或起点，伸至配置较小的毗邻跨的跨中连接区域进行连接。
5、图集注：钢筋连接要求见本图集第56页。
4）当受拉钢筋直径＞25mm及受压钢筋直径＞28mm时，不宜采用绑扎搭接。
6）纵向受力钢筋连接位置宜避开梁端、柱端箍筋加密区。如必须在此连接时，应采用机械连接或焊接。
6、图集注：纵向受力钢筋绑扎搭接区内箍筋设置要求见第55页。
P55：纵向受力钢筋搭接区箍筋构造
搭接区内箍筋直径不小于d/4（d为搭接钢筋最大直径），间距不应大于100mm及5d（d 为搭接钢筋最小直径）。
当受压钢筋直径大于25mm时，尚应在搭接接头两个端面外100mm的范围内各设置两道箍筋。
本构造图用于梁、柱类构件搭接区箍筋设置。
（二）附加（反扣）吊筋构造
图集注：吊筋高度应根据基础梁高度推算，吊筋顶部平直段与基础梁顶部纵筋净距满足规范要求，当净距不足时应置于下一排。
P72基础梁JL配置两种箍筋构造、基础梁JL竖向加腋钢筋构造
1、节点区（柱下区域）按梁端第一种箍筋增加设置（不计入总道数）。加腋范围内箍筋随腋高的变化而变化。
2、图集注：当具体设计未注明时，基础梁的外伸部位以及基础梁端部节点内按第一种箍筋设置。
3、基础梁的梁柱结合部位所加侧腋顶面与基础梁非加腋段顶面一平，不随梁竖向加腋的升高而变化。
4、加腋内纵筋分别锚入基础梁和柱内la。当柱两侧同时加腋时，在柱内直接贯通。
P73基础梁JL端部与外伸部位钢筋构造
（一）端部外伸构造：底部和顶部纵筋均伸至尽端弯锚12d。
补注：基础梁（包括设置基础梁的双柱普通独立基础的基础梁）JL、基础次梁JCL、梁平板LPB、板平板BPB端部外伸构造均为底部和顶部纵筋均伸至尽端弯锚12d。
图集注：基础梁外伸部位封边构造同筏型基础底板，见本图集第84页。
补注：基础梁JL、基础次梁JCL、梁平板LPB、板平板BPB端部外伸构造，均应按第84页封边。（84页取消了板边缘侧面无封边构造图）
（二）端部无外伸构造：底部纵筋伸至尽端钢筋内侧弯折15d，水平段≥0.4lab。基础梁JL顶部筋伸至尽端内侧弯折15d；顶部筋当直段长度≥la时，可不弯折。
图集注：在端部无外伸构造中，基础梁底部下排钢筋与顶部上排钢筋伸至梁包柱侧腋，
与侧腋的水平构造钢筋绑扎在一起。
（原04G101-3 P29端部无外伸基础梁底部与顶部纵筋成对连通设置）
基础次梁JCL、梁平板LPB、板平板BPB端部无外伸构造：底部筋伸至尽端弯锚15d。顶部筋锚固≥12d且至少到中心线。
（三）基础梁JL侧面构造纵筋和拉筋
1、基础梁侧面纵向构造钢筋搭接长度为15d。
2、十字相交的基础梁，当相交位置有柱时，侧面构造钢筋锚入梁包柱侧腋内15d；当无柱时，侧面构造钢筋锚入交叉梁内15d。
3、丁字交叉的基础梁，当相交位置无柱时，横梁外侧的构造纵筋应贯通，横梁内侧的构造纵筋锚入交叉梁内15d。
4、拉筋直径为8mm，间距为箍筋间距的2倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。
P74基础梁JL梁底不平和变截面部位钢筋构造
基础梁JL底面有高差：以拐点起算互锚La。
基础梁JL顶面有高差：以拐点起算互锚La。
柱两边梁宽不同钢筋构造：多出的钢筋同基础梁JL端部无外伸构造。（底部纵筋伸至尽端钢筋内侧弯折15d，水平段≥0.4lab。基础梁JL顶部筋伸至尽端内侧弯折15d；顶部钢筋当直段长度≥la时，可不弯折）
P75基础梁JL与柱结合部侧腋构造
1、图集注：除基础梁比柱宽且完全形成梁包柱的情况外，所有基础梁与柱结合部位均按需按构造加腋。
2、当基础梁与柱等宽，或柱与梁的某一侧面相平时，存在因梁纵筋与柱纵筋同在一个平面内导致直通交叉遇阻情况，此时应适当调整基础梁宽度使纵筋直通。
3、加腋宽度50mm。竖向筋?8@200，水平筋直径≥12且不小于柱箍筋直径，间距与柱箍筋间距相同，锚入梁内la。
4、当柱与基础梁结合部位的梁顶面高度不同时，梁包柱侧腋顶面应与较高基础梁的顶面一平（即在同一平面上），较高侧腋顶面至较低梁顶面高差内的侧腋，参照角柱或丁字交叉基础梁包柱侧腋构造进行施工。
注意：梁本位。
本构造适用于条基基础梁、双柱独立基础梁、筏板基础主梁。（筏板基础次梁无此要求）
P76基础次梁JCL纵向钢筋与箍筋构造、基础次梁JCL端部外伸部位构造
1、基础次梁JCL顶部贯通纵筋在支座处是贯通的概念，而不是锚固的概念。
补注：基础梁JL、基础次梁JCL、梁平板LPB、板平板BPB在支座处，顶部贯通纵筋均是连通的概念。
（原04G101－3 P36 JCL在支座处是锚固的概念（≥12d且至少到中心线），现改为连通的概念）
2、顶部贯通纵筋连接区域在支座两侧ln/4，底部贯通纵筋连接区域在跨中ln/3。
3、图集注：节点区内箍筋按梁端箍筋设置。梁相互交叉宽度内的箍筋按截面高度较大的基础梁设置。
4、图集注：基础梁外伸部位构造同筏形基础底板。见本图集第84页。
5、基础次梁JCL端部无外伸构造：底部纵筋伸至基础主梁对边弯锚15d，顶部纵筋锚入主梁≥12d且至少到中心线。
基础次梁JCL、梁平板LPB、板平板BPB端部无外伸构造：底部筋伸至尽端弯锚15d。顶部筋锚固≥12d且至少到中心线。
6、基础次梁JCL端部外伸构造：底部和顶部纵筋均伸至尽端弯锚12d。
7、底部非贯通筋向跨内延伸的长度ln/3（从柱边算起）。
P78基础次梁JCL梁底不平和变截面部位钢筋构造
1、基础次梁JCL底面有高差：以拐点起算互锚La。
2、基础次梁JCL顶面有高差：低的次梁顶部纵筋伸入主梁≥la且至少到梁中心线。高的次梁顶部纵筋伸至主梁尽端后弯锚15d。
3、支座两边梁宽不同钢筋构造：宽出部位的顶部和底部纵筋伸至尽端后弯锚15d，当直线段长度≥la时可不弯折。
P79梁板式筏形基础平板LPB钢筋构造
1、梁平板LPB顶部贯通纵筋在支座处是贯通的概念，而不是锚固的概念。
补注：基础梁JL、基础次梁JCL、梁平板LPB、板平板BPB在支座处，顶部贯通纵筋均是连通的概念。
（原04G101－3 P39 LPB在支座处是锚固的概念（≥12d且至少到中心线），现改为连通的概念）
2、顶部贯通纵筋连接区域在支座两侧ln/4，底部贯通纵筋连接区域在跨中ln/3。
3、板的第一根筋，距基础梁边为1/2板筋间距，且不大于75mm（新增）。
4、基础平板同一层面的交叉钢筋，何向纵筋在下，何向纵筋在上，应按具体设计说明。P80梁板式筏形基础平板LPB端部与外伸部位钢筋构造、梁板式筏形基础平板LPB变截面部位钢筋构造。
（一）梁板式筏形基础平板LPB端部与外伸部位钢筋构造
1、梁板式筏形基础平板LPB端部外伸构造：底部和顶部纵筋均伸至尽端弯锚12d。
2、梁板式筏形基础平板LPB端部无外伸构造：底部纵筋伸至梁对边弯锚15d，顶部纵筋锚入主梁≥12d且至少到中心线。
（二）梁板式筏形基础平板LPB变截面部位钢筋构造
1、板底面有高差：以拐点起算互锚La。
2、板顶面有高差：低的板顶部纵筋伸入≥la。高的板顶部纵筋伸至主梁尽端后弯锚15d，当直线段长度≥la时可不弯折。
P81平板式筏基柱下板带ZXB与跨中板带KZB纵向钢筋构造
1、不同配置的底部贯通纵筋，应在两毗邻跨中配置较小一跨的跨中连接区域连接（即配置较大一跨的底部贯通纵筋需越过其标注的跨数终点或起点伸至毗邻跨的跨中连接区域）
2、柱下板带和跨中板带的底部贯通纵筋，可在跨中1/3净跨长度范围内搭接连接、机械连接或焊接；柱下板带及跨中板带的顶部贯通纵筋，可在柱网轴线附近1/4净跨长度范围内采用搭接连接、机械连接或焊接。
3、基础平板同一层面的交叉钢筋，何向纵筋在下，何向纵筋在上，应按具体设计说明。P83平板式筏形基础平板（ZXB、KZB、BPB）变截面部位钢筋构造上部、下部变截面均以拐点起算，互锚la。（同基础主梁JL）
P84平板式筏形基础平板（ZXB、KZB、BPB）端部与外伸部位钢筋构造
一、端部无外伸构造：
底部纵筋伸至墙（边梁）边，弯锚15d，顶部纵筋锚入墙（边梁）≥12d且至少到中心线。
（变：原04G101-3P43端部无外伸时，底部纵筋在墙身或柱宽内≥1.7lae，且至板顶。）图集注：当设计指定采用墙外侧纵筋与顶板纵筋搭接的做法时，基础底板下部钢筋弯折段应伸至基础顶面标高处（见本图集58页构造三）。
二、端部外伸部位纵筋构造：
底部和顶部纵筋均伸至尽端弯锚12d。
板外边缘应封边，构造见本页。
三、外伸部位边缘封边构造（适用于等截面外伸和变截面外伸）：
a．U形筋构造封边方式：
U形筋弯钩≥15d，≥200。侧面构造纵筋设计指定。
b．纵筋弯钩搭接封边方式：
底部与顶部纵筋弯钩搭接150mm。交错150mm后应有一根侧面构造纵筋与两交错弯钩绑扎。侧面构造纵筋设计指定。
取消了板边缘侧面无封边构造图。
图集注：板边缘侧面封边构造同样用于基础梁外伸部位。
补注：大总结——
所有构件JL、JCL、LPB、BPB外伸构造均相同：底部和顶部纵筋均弯折12d。均需要封边。
除JL外，JCL、LPB、BPB无外伸构造均相同：底部纵筋均弯折15d；顶部纵筋锚入墙（边梁）≥12d且至少到中心线。JL无外伸时，底部钢筋弯锚15d；顶部钢筋伸至近端弯折15d，当直段长度≥la时，可不弯折。
所有构件JL（含条形基础的基础梁）、JCL、LPB、BPB（含ZXB、KZB）在中间支座处，底部和顶部纵筋均是贯通的概念（底部贯通纵筋在跨中1/3净跨长度范围内连接，顶部贯通纵筋在轴线附近1/4净跨长度范围内连接）。当底部贯通纵筋配置不同时，应在两毗邻跨中配置较小一跨的跨中连接区域连接（即配置较大一跨的底部贯通纵筋需越过其标注的跨数终点或起点伸至毗邻跨的跨中连接区域）。
JL（含条形基础的基础梁）、JCL底部非贯通纵筋的延伸长度自支座边（柱边）向跨内伸出至ln/3位置；LPB、BPB（含ZXB、KZB）底部非贯通纵筋的延伸长度由设计标注（自中线算起）。
JL、BPB、ZXB、KZB变截面要求严格，均是互锚la。JCL、LPB变截面各自锚入支座。
P85矩形承台CT J和CT P配筋构造、桩顶纵筋在承台内的锚固构造（一）矩形承台构造
矩形承台底板纵筋，伸至端部向上弯锚10d。当伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩）时可不设弯钩。
变。原图集：矩形承台底板纵筋，伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度≥35d时可不设弯钩。
（二）桩顶纵筋在承台内的锚固构造
1、当桩直径或桩界面边长＜800mm时，桩顶嵌入承台50mm；承台底部受力纵筋最小保护层厚度为50mm。当桩直径或桩界面边长≥800mm时，桩顶嵌入承台100mm；承台底部受力纵筋最小保护层厚度为100mm。
2、矩形承台底板纵筋，伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
6.3.2当独立承台的设计有特殊要求时，宜增加必要的文字注解。例如，当独立承台底部和顶部均配置钢筋时，注明承台板侧面是否采用钢筋封边以及采用何种形式的封边构造等。P86等边三桩承台CT J配筋构造
1、承台底板纵筋，伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
2、等边三桩承台受力钢筋以“△”打头注写各边受力钢筋并×3，当需要时在斜线后注写分布钢筋。
6.3.2设计和施工应注意：三桩承台的底部受力钢筋应按三向板带均匀布置，且最里面的三根钢筋围成的三角形应在柱截面范围内。
P87等腰三桩承台CT J配筋构造
1、承台底板纵筋，伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
2、等边三桩承台受力钢筋以“△”打头注写各边受力钢筋并×2，当需要时在斜线后注写分布钢筋。
P88六边形承台CT J配筋构造
1、承台底板纵筋，伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
P89六边形承台CT J配筋构造
1、承台底板纵筋，伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
P90墙下单排桩承台梁CTL配筋构造
承台梁端部纵筋伸过桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），弯锚10d（上下排均是）。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
6.4.2施工时应注意：在两向承台梁相交位置，应有一向截面较高的承台梁箍筋贯通设置；当两向承台梁等高时，可任选一向承台梁的箍筋贯通设置。
6.4.3原位标注承台梁的附加箍筋或（反扣）吊筋。原位直接引注总配筋值（附加箍筋的肢数注在括号内）。附加箍筋或（反扣）吊筋的几何尺寸应参照第71页标准构造详图，结合其所在位置的主梁和次梁的截面尺寸而定。
P91墙下双排桩承台梁CTL配筋构造
承台梁端部纵筋伸过桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），弯锚10d（上下排均是）。当伸至端部直段长度方桩≥35d或圆桩≥35d+0.1D时可不设弯钩。
6.4.2施工时应注意：在两向承台梁相交位置，应有一向截面较高的承台梁箍筋贯通设置；当两向承台梁等高时，可任选一向承台梁的箍筋贯通设置。
6.4.3原位标注承台梁的附加箍筋或（反扣）吊筋。原位直接引注总配筋值（附加箍筋的肢数注在括号内）。附加箍筋或（反扣）吊筋的几何尺寸应参照第71页标准构造详图，结合其所在位置的主梁和次梁的截面尺寸而定。
补注：综上——
所有的桩基承台（包括独立承台和承台梁）底板纵筋构造均相同——纵筋伸入边桩直线长度≥25d（方桩）或≥25d+0.1D（圆桩），向上弯锚10d。当伸至端部直段长度方桩≥35d 或圆桩≥35d+0.1D时可不设弯钩。
P92基础联系梁JLL配筋构造
1、06G101-6地下梁分为：地下室框架梁、地下框架梁、基础连梁。新图集统一为基础联系梁JLL。基础联系梁适用于独立基础、条形基础及桩基承台。其构造要求同非框架梁。
2、基础连梁的纵筋锚入柱内lae（没有超出中心线5d的限制），基础联系梁的第一道箍筋距柱边缘50mm开始设置。（取消了原图集锚入独立基础的做法）
3、当上部结构底层地面以下设置基础联系梁时，上部结构底层框架柱下端的箍筋加密高度从基础联系梁顶面开始计算（≥Hn/3)，基础联系梁顶面至基础顶面短柱的箍筋见具体设计；当未设置基础联系梁时，上部结构底层框架柱下端的箍筋加密高度从基础顶面开始计算。
P95上柱墩SZD（棱台与棱柱形）（04G101-3 P49、50）
1、侧面筋（棱台的斜筋或棱柱的竖筋）下端锚入基础平板内Lae。
2、侧面筋（棱台的斜筋或棱柱的竖筋）上端在柱宽范围内拉通（双向），四角筋弯折12d。纵筋总根数环周边均匀分布。（变：原图集均为伸入上柱截面5d）
3、箍筋从基础平板上50mm处起设。
制图规则7.2.3上柱墩SZD，系根据平板式筏形基础受剪或受冲切承载力的需要，在板顶面以上混凝土柱的根部设置的混凝土墩。上柱墩直接引注的内容规定如下：
1.注写编号SZ D××。
2.注写几何尺寸。按“柱墩向上凸出基础平板高度hd/柱墩顶部突出柱边缘宽度c
1
/柱墩
底部突出柱边缘宽度c
2”的顺序注写，其表达形式为hd/c
1
/c
2
。
当为棱柱形柱墩c
1=c
2
时，c
2
不注，表达形式为hd/c
1
。
3.注写配筋。按“竖向（c
1=c
2
）或斜竖向（c
1
≠c
2
）纵筋的总根数、强度等级与直径/箍
筋强度等级、直径、间距与肢数（X向排列肢数m×Y向排列肢数n）”的顺序注写（当分两行注写时，则可不用斜线“/”）。
所注纵筋总根数环正方形柱截面均匀分布，环非正方形柱截面相对均匀分布（先放置柱角筋，其余按柱截面相对均匀分布）。
P96下柱墩XZD构造（倒棱台与倒棱柱形）
1、下柱墩的纵筋与平板式筏形基础的下层筋互锚La。当纵筋直锚长度不足时，可伸至基础平板之后水平弯折。
2、倒棱柱形柱墩突出筏板范围内设置水平箍筋。
制图规则7.2.4下柱墩XZD，系根据平板式筏形基础受剪或受冲切承载力的需要，在柱的所在位置、基础平板底面以下设置的混凝土墩。下柱墩直接引注的内容规定如下：
1.注写编号XZ D××。
2.注写几何尺寸。按“柱墩向下凸出基础平板深度hd/柱墩顶部出柱投影宽度c
1
/柱墩底
部出柱边缘宽度c
2”的顺序注写，其表达形式为hd/c
1
/c
2
。
当为棱柱形柱墩c
1=c
2
时，c
2
不注，表达形式为hd/c
1
。
3.注写配筋。倒棱柱下柱墩，按“X方向底部纵筋/Y方向底部纵筋/水平箍筋”的顺序注写（图面从左至右为X向，从下至上为Y向），其表达形式为：X C xx@xxx/Y C xx@xxx/A xx@xx x；倒棱台下柱墩，其斜侧面由两向纵筋覆盖，不必配置水平箍筋,其表达形式为：X C xx@xxx /Y C xx@xxx。
P97防水底板JB与各类基础的链接构造
1、低板位防水底板、中板位防水底板
1）下层筋：伸入基础锚固La；
2）上层筋：当基础顶部没有钢筋时，防水底板上层筋贯通；当基础顶部配有钢筋时，上
层筋伸入基础锚固La。
2、高板位防水底板
1）防水底板上层筋贯通；
2）防水底板下层筋互锚la。
图集注：
1、本图所示意的基础，包括独立基础、条形基础、桩基承台、桩基承台梁以及基础连系梁等。
2、防水底板以下的填充材料应按具体工程的设计要求进行。
承台地梁施工工艺流程 1.施工准备工作 ①桩基施工完毕，检测及验收合格； ②现场道路通畅； ③材料机具及劳动力准备，厂家供应商准备； ④熟悉图纸，尤其对特殊部位处理。 2.测量控制 ①轴线测设。利用建设单位提供的控制点将各轴线采用极坐标法全部予以定位，各控制轴线延长至基坑外，设置控制点，并用混凝土作好保护。钉好龙门桩，在龙门桩上标出各轴线。 ②基坑开挖线测设。对于基坑开挖部分，首先根据轴线控制桩投测出建筑物的外墙轴线，然后根据开挖线与外墙轴线的尺寸关系放样出开挖线，并撒白灰线作为坐标。当基坑开挖到接近坑底标高时，用经纬仪根据轴线控制桩投测出基坑边线和集水坑开挖边线，并撒出白灰线指导开挖。 ③基础轴线投测。将基础垫层清扫干净，利用地面上的轴线控制网进行基础部分轴线的投测。将仪器架设在控制桩位上，把控制轴线投测到作业面上，经检查无误，然后以控制线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部尺寸线。基础放线尺寸允许偏差如下表所示:
④高程控制点的联测。在向场内基坑内引测标高时，首先联测地面标高控制点，经联测确认无误后，方可向基坑内引测所需的标高。 3.土方开挖 1）、开挖施工 土方开挖采用机械开挖桩土方，开挖宽度自承台或地梁边留设1米宽作业面，开挖放坡1:1.5，开挖至垫层底标高以上30cm，然后采用人工清理至垫层底标高。 2）、防雨措施 为了保证总工期，考虑土方期间可能遇到降雨，在开挖角点设置集水井，如遇降雨，安排潜水泵将承台水抽至集水井再统一排出场外。 3）、保护措施 1、承台开挖前应根据打桩记录熟悉承台桩的位置及具体标高，挖掘机操作时注意桩的保护。 2、承台周边板下桩桩顶标高与地面标高接近，挖机行走时注意桩的保护。
11G101－3独立基础、条形基础、筏形基础及桩基承台 P58~P59墙、柱插筋构造（变） 所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d； 所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。 当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。 增。当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。 变。取消了原图集按插入长度的不同确定弯钩长度的做法。新提出了锚固区加水平钢筋的做法。 当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。 P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。 2、基础底板钢筋距边缘≤75且≤S/2处起设。 3、坡形独立基础的上边缘每边超出柱边50mm。 2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造 1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。 2、顶部纵筋设置在下，分布筋设置在上。 3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。（变。原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起） P62设置基础梁的双柱普通独立基础配筋构造 1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
一、编制依据 1、锦绣龙城一期 8、9 栋及其相邻地下车库土建工程施工图纸。 2、我公司的技术、机械设备装备情况及管理制度。 3、《建筑地基基础工程施工质量验收规范》GB50202-2013 4、《建筑基坑支护技术规程》JGJ120-2012 5、《建筑地基处理技术规范》JGJ79-2012 6、《工程测量规范》 GB50026—2007 7、《钢筋焊接及验收规范》JGJ18-2012 8、《地下防水工程质量验收规范》GB50208-2011 9、《混凝土结构工程施工质量验收规范》GB50204-2015 10、《砼强度检验评定标准》GBJ107-2010 11、《建设工程施工现场供用电安全规范》GB50194-2014 二、基础工程概况 锦绣龙城 8、9 栋及相邻车库工程基础采用嵌岩独立基础和条基及筏板基础。 本工程条形基础总长约300M，独立基础约550 个，筏板基础面积约150m2，基础 置于中风化砂质泥岩上 , 基础安全等级二级 . 基础嵌入中风化砂质泥岩 800mm以上；中风化砂质泥岩天然单轴抗压强度标准值： frk 为 7.10MPa，承载力特征值 fak 为1200Kpa。基础混凝土强度等级：垫层C15，基础砼C30，挡土墙为C30 抗渗等级P6。主筋保护层厚度: 底板迎土面为50mm，非迎土面20mm；独立基 础保护层厚度为 40mm。其余具体情况见施工图纸、图纸会审和设计交底纪要及设 计变更。设计砼强度等级不同时，采用钢丝网（0.7 ×12.7 ×12.7mm）分隔施工。 根据现场实际地质情况，基础砂质泥岩及泥岩为较硬岩，采用旋挖机机械开挖但必须预留至少 300mm人工开挖至持力层，独立基础采用 DJ-2180B 金刚石水钻机 械成孔，每次成孔深度 600mm，然后采用人工使用小型电镐分层凿除承台内砂质泥岩，基础嵌入中风化砂质泥岩为原槽浇灌 , 基础承台、条基、筏板下作 100 厚砼垫层。为确保上身主体结构支撑系统的稳定，基础工程施工完毕，立即进行地下室回填， 建筑回填层采用砂夹石分层夯实，压实系数≥ 0.94 。回填完成后浇筑砼地面，在砼 地面垫层上进行上身主体结构支撑系统搭设。为确保工程质量、 安全，根据现场实际情况，基础开挖泥岩无法作为回填土使用，均需运输出场外。
基坑土方量计算公式 公式：V=1/3h(S上+√(S下*S上)+S下) S上=140 S下=60 V=1/3*3*（140+60+√140*60）=291.65m2 基坑下底长10m，下底宽6m 基坑上底长14m ，上底宽10m 开挖深度3m ，开挖坡率1：0.5 求基坑开挖土方量、 圆柱体：体积=底面积×高 长方体：体积=长×宽×高 正方体：体积＝棱长×棱长×棱长． 锥体: 底面面积×高÷3 台体: V=[ S上+√(S上S下)+S下]h÷3 球缺体积公式＝πh2(3R-h)÷3 球体积公式：V＝4πR3/3 棱柱体积公式：V＝S底面×h＝S直截面×l （l为侧棱长,h为高) 棱台体积：V=〔S1＋S2＋开根号（S1*S2）〕／3*h 注：V：体积；S1：上表面积；S2：下表面积；h：高。 几何体的表面积计算公式 圆柱体: 表面积:2πRr+2πRh体积:πRRh (R为圆柱体上下底圆半径,h为圆柱体高) 圆锥体: 表面积:πRR+πR[(hh+RR)的平方根] 体积: πRRh/3 (r为圆锥体低圆半径,h为其高, 平面图形名称符号周长C和面积S 正方形a―边长 C＝4a S＝a2 长方形 a和b－边长 C＝2(a+b) S＝ab 三角形 a,b,c－三边长h－a 边上的高s－周长的一半A,B,C－内角其中 s＝(a+b+c)/2 S＝ah/2＝ab/2?sinC＝[s(s-a)(s-b)(s-c)]1/2＝a2sinBsinC/(2sinA) 四边形 d,D－对角线长α－对角线夹角 S＝dD/2?sinα平行四边形 a,b－边长h－a边的高α－两边夹角 S＝ah＝absinα菱形 a－边长α－夹角D－长对角线长d－短对角线长 S＝Dd/2＝a2sinα梯形 a和b－上、下底长h－高m－中位线长 S＝(a+b)h/2＝mh 圆 r－半径 d－直径 C＝πd＝2πr S＝πr2＝πd2/4扇形r―扇形半径a―圆心角度数 C＝2r＋2πr×(a/360) S＝πr2×(a/360)弓形 l－弧长 S＝r2/2?(πα/180-sinα) b－弦长＝r2arccos[(r-h)/r] - (r-h)(2rh-h2)1/2 h－矢高＝παr2/360 - b/2?[r2-(b/2)2]1/2 r－半径＝r(l-b)/2 + bh/2 α－圆心角的度数≈2bh/3圆环 R－外圆半径 S＝π(R2-r2) r－内圆半径＝π(D2-d2)/4 D－外圆直径 d－内圆直径椭圆 D－长轴 S＝πDd/4 d－短轴 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积 （2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积
基坑土方计算公式 挖基坑V=(a+2c+kh)*(b+2c+kh)*h+1/3k2h3 a=长底边 b=短底边 c=工作面 h=挖土深度 k=放坡系数 条形基础V=L*(ah+kh2) a=垫层宽+工作面*2 h=挖土深度 k=放坡系数 四菱台的基坑： 上口长A、宽B 下口长a、宽b 深H V=[A*B+a*b+(A+a)*(B+b)]*H/6 分段计算，在高差处分开，但公式是一样的，如果两个坑的底部没有重合，而上口重合了，你就算二个四棱台的体积再扣去重合部份的三棱台体积就是了。复杂的你可以用CAD软件或图形算量软件去计算。如广联达的或清华斯维尔的。 基坑土方量计算公式 公式：V=1/3h(S上+√(S下*S上)+S下) S上=140 S下=60 V=1/3*3*（140+60+√140*60）=291.65m2 基坑下底长10m，下底宽6m 基坑上底长14m ，上底宽10m 开挖深度3m ，开 挖坡率1：0.5 求基坑开挖土方量、 圆柱体：体积=底面积×高 长方体：体积=长×宽×高 正方体：体积＝棱长×棱长×棱长． 锥体: 底面面积×高÷3 台体: V=[ S上+√(S上S下)+S下]h÷3 球缺体积公式＝πh2(3R-h)÷3 球体积公式：V＝4πR3/3 棱柱体积公式：V＝S底面×h＝S直截面×l （l为侧棱长,h为高) 棱台体积：V=〔S1＋S2＋开根号（S1*S2）〕／3*h 注：V：体积；S1：上表面积；S2：下表面积；h：高。 几何体的表面积计算公式 圆柱体:
表面积:2πRr+2πRh 体积:πRRh (R为圆柱体上下底圆半径,h为圆柱体高) 圆锥 体: 表面积:πRR+πR[(hh+RR)的平方根] 体积: πRRh/3 (r为圆锥体低圆半径,h为其 高, 平面图形 名称符号周长C和面积S 正方形 a—边长 C＝4a S＝a2 长方形 a和b－边长 C＝2(a+b) S＝ab 三角形 a,b,c－三边长h－a边上的高s－周长的一半A,B,C－内角其中 s＝(a+b+c)/2 S＝ah/2＝ab/2?sinC ＝[s(s-a)(s-b)(s-c)]1/2＝a2sinBsinC/(2sinA) 四边形 d,D－对角线长α－对角线夹角 S＝dD/2?sinα平行四边形 a,b－边长h－a边的高α－两边夹角 S＝ah＝absinα菱形 a－边长α－夹角D－长对角线长d－短对角线长 S＝Dd/2＝a2sinα梯形 a和b－上、下底长h－高m－中位线长 S＝(a+b)h/2＝mh 圆 r－半径 d－直径 C＝πd＝2πr S＝πr2＝πd2/4 扇形 r—扇形半径 a—圆心角度数 C＝2r＋2πr×(a/360) S＝πr2×(a/360) 弓形 l－弧长 S＝r2/2?(πα/180-sinα) b－弦长＝r2arccos[(r-h)/r] - (r-h)(2rh-h2)1/2 h－矢高＝παr2/360 - b/2?[r2-(b/2)2]1/2 r－半径＝r(l-b)/2 + bh/2 α－圆心角的度数≈2bh/3 圆环 R－外圆半径 S＝π(R2-r2) r－内圆半径＝π(D2-d2)/4 D－外圆直径 d－内圆直径椭圆 D－长轴 S＝πDd/4 d－短轴 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积 （2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积”与底层建筑面积合并计算。这样的话计算时会 出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。（2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的 工程量，每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 （1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡
桥梁桩基础施工技术方案 1．桥墩桩基施工工艺 1、工程概况 PM12#-PM16#桥墩桩基为6根直径1.8m，长32m钻孔灌注桩，横桥向双排3根布置；承台高2.75m，横桥向宽12.35m，纵桥向宽6.9m,PM1#-PM10#桥墩桩基为2根直径1.8m灌注桩，PM0#、PM11#、PM17#桥台桩基为4根直径1.8m灌注桩，为双排2根布置。PM5#-PM16#墩桩基采取“筑岛围堰后干环境施工”的工艺进行。 PM0#～PM4#及PM17#桥墩处于岸边，属于陆上桥墩，不需进行筑岛，只进行简单的场地平整，即可在干环境下进行钻孔施工。 本工程共投入9台冲击钻施工，根据制定桩基施工顺序循环施工，争取在枯水期内完成所有水中桩基及承台施工。 2、钻孔平台设计与施工 筑岛顶标高至承台顶标高以上。填料可就地取河滩上的混合料，混合料需进行改良，用装载机装运，由河边开始逐渐向前推挤，避免直接倒入河中被水洗去泥土，填筑宽度应超出承台边缘不小于3m，以便后期施工。 桩基位置处采用先将原覆盖层砂砾挖除，再回填黄土，以便进行钻孔施工。 3、桩基施工 (1)主要施工方法概述 桩基钻孔施工采用2台冲击钻正循环排渣法成孔，配备泥浆分离器。钻孔桩施工过程中产生的弃浆、弃渣利用专用车辆运到指定地点排放。
桩基钢筋笼在钢筋加工厂采用长线法制作，分节段运输，采用机械接头接长，下放时用履带吊配合吊架下放。 桩基混凝土由商品混凝土拌和站供应，通过混凝土罐车经栈桥运输至墩位。 (2)桩基施工工艺流程 桩基础利用冲击钻正循环法成孔，一次清孔后下放钢筋笼，二次清孔后检测泥浆指标和孔底沉渣厚度等项目，合格后下放导管，准备灌注桩基混凝土。具体施工工艺流 程图如下： 图3.3-1 钻孔灌注桩施工流程框图 (3)钻机及配套设备选型 a.钻机 根据桥位处的地质资料和桩基设计资料，CZ-80型冲击钻参数见下表
工程量计算规则公式汇总 分享 . 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积 （2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积”与底层建筑面积合并计算。这样的话计算时会出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。 （2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 （1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法 （1）、清单规则： ①、计算挖土方底面积： 方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。） 方法二、分块计算垫层外边线的面积（同分块计算建筑面积）。 ②、计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。 （2）、定额规则： ①、利用棱台体积公式计算挖土方的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下)计算土方体积（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。如下图 S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。 用同样的方法计算S中和S下 3、挖土方计算的难点 ⑴、计算挖土方上中下底面积时候需要计算“各自边线到外墙外边线图”部分的中心线，中心线计算起来比较麻烦（同平整场地）。 ⑵、中截面面积不好计算。 ⑶、重叠地方不好处理（同平整场地）。 ⑷、如果出现某些边放坡系数不一致，难以处理。 4、大开挖与基槽开挖、基坑开挖的关系 槽底宽度在3m以内且长度是宽度三倍以外者或槽底面积在20m2以内者为地槽，其余为挖土方。
城际高铁承台施工方法及施工工艺 1.1 陆上承台施工 陆上承台施工工艺流程详见图2-5-20。 图2-5-20 陆上承台施工工艺流程图 1.1.1 基坑开挖 陆上承台施工采用机械放坡开挖，人工配合，并备用大功率水泵在承台开挖时抽水，大块钢模板浇注砼；对于靠近铁路、公路的承台，在基坑开挖时根据情况采用竖井进行基坑防护，保证运营安全。 1.1.2 承台浇筑 人工风镐凿除桩头，使基桩顶部显露出新鲜砼面，基桩
埋入承台长度及桩顶主筋锚入承台长度满足设计要求。桩基检测合格后，承台底铺10cm碎石垫层，用砂浆抹面，立模绑扎钢筋。 将承台的主筋与伸入承台的钻孔桩钢筋连接，底面每隔50cm与主筋底交错位置垫一砼垫块，侧面每隔80cm于主筋外侧交错位置安装特制的塑料垫块，以保证浇注砼时钢筋保护层厚度。 承台采用组合钢模，模板安装完毕后，在模板内均匀涂刷脱模剂。砼从拌合站由砼运输车运到浇筑现场，泵送入模，插入式振动棒振捣，振捣时，防止触碰模板与钢筋。 砼达到拆模强度后，拆模并洒水养护。经质量验收合格后，即可回填至原地面标高。 1.2 水中承台施工 1.2.1 钢板桩围堰施工 对于浅水区承台，通过筑岛，施工工艺与陆上承台相同。在筑岛过程中，做好防水措施。即挖除河流表层透水层，采用粘土进行围堰筑岛，在围堰外加设一层彩条布进行防水，彩条布延伸至围堰外3m，在彩条布所在区域的河床开挖三道沟槽，将彩条布压入沟槽，上部填土进行压实。深水区承台，采用钢板桩围堰进行施工。作完钢板桩围堰后，施工工艺与陆上承台工艺基本相同，下面就钢板桩围堰进行详细叙述。
钢板桩采用振动打桩机下沉，其原因为：振动打桩施工速度较快；拔桩时，效果更好；相对冲击打桩机施工的噪声小；不易损坏桩顶；操作简单；无柴油或蒸汽锤施工所产生的烟雾。 钢板桩采用德国拉森式（Larssen ）式槽型钢板桩，钢板桩及内支撑尺寸相同，便于周转和重复使用。根据地质情况和水位与承台底的高差计算板桩入土深度，板桩入土深度10～15m 左右，根据板桩入土深度和水深选择钢板桩长度。 利用导向围笼在大于承台各边尺寸1m 处四周插打钢板桩形成钢板桩围堰。为克服水压力，板桩内设2道内支撑，支撑采用2［40组成的栓接菱形框架式结构，如图2-5-21所示。 (1)施工工艺流程 设置导桩框架→插打钢板桩→设置内支撑→吸泥→硬化基底→承台和墩身施工→拔除钢板桩。 平面图立面图钢板桩封底桩基桩基 桩基钢板桩 横撑 桩基 图2-5-21 钢板桩围堰施工结构示意图
立城香山公馆B区住宅B1-B8及地下车库、设备房商业B17、B18栋工程项目 嵌岩条基和独立基础及筏板 基础施工方案 编制人：王祖剑 审核人：马万琼 施工单位:重庆市隆盛建设工程有限公司 编制时间:2014年8月15日
表B.0.1施工组织设计/（专项）施工方案报审表工程名称：梁平立城香山公馆B区住宅B1-B8及地下车库、设备房商业B17、B18栋工程项目
施工组织设计（施工方案）审核会签表 重庆隆盛建设工程有限公司
一、基础工程概况 本工程条形基础总长约600M，独立基础约190个，筏板基础面积为150m2，工程基础采用嵌岩条基和独立基础及筏板基础。基础置于中风化砂岩上,基础安全等级二级.基础嵌入中风化砂质泥岩500mm以上；基础底部中等风化砂质泥岩层地基承载力特征值：fak=1.4774MPa；中等风化砂质泥岩层天然抗压强度标准值：frk=4.48MPa。基础混凝土强度等级：垫层C15，砼基础C30，挡土墙为C35，抗渗等级P6。其余具体情况见施工图纸、图纸会审和设计交底纪要及设计变更。设计砼强度等级不同时，采用钢丝网（0.7×12.7×12.7mm）分隔施工。 根据现场实际地质情况，地下负二层（CK13--CK23轴段）基础基坑（槽）采用旋挖机机械开挖但必须预留至少300mm人工开挖，基础嵌入中风化砂质泥岩为原槽浇灌,独立柱基、条基下作100厚砼垫层(强度同基础)。为确保上身主体结构支撑系统的稳定，基础工程施工完毕，立即浇筑砼地面垫层，在砼地面垫层上进行上身主体结构支撑系统搭设。本工程场地狭窄基槽（坑）土石方开挖后现场无场地堆放，为确保工程质量、安全，根据现场实际情况基础工程按设计要求埋置深度400--1000mm范围先进行机械开挖至少400mm深运输出场外。条形基础和独立基础挖出的土石方可以原地周围回填，如回填堆土超多由人工装渣、塔式起重机械吊装上车，汽车运输土石方按计划指定的负一层（CK1--CK13轴段）。负一层CK1-CK13轴计划是在CK13-CK23轴的地下部份做完且土石方回填后才开始做基础土石方。 二、施工准备 施工用水及现场排水 为保证整个施工现场充足的临时用水，施工时采用DN50的管径，由市政管网直接供水引入施工现场，为保证整个现场充足的临时供水和排水顺畅，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水排水特点及要求，对本工程临时供水管网进行规划布置，以保证施工的正常进行。 1、施工供水计划 ①、用水量计算：结合本工程的施工工作量、施工生活用水量，通过对用水量计算，该现场总进水管采用DN50管能满足要求。
独立基础和条形基础 柱下独立基础的特点是：1、单独开挖的独立基础中浇筑钢筋混凝土，2、对不均匀的土质施工，3、施工不复杂 柱下独立基础,可以不打桩，通常是一柱用一基础，（是很小形的基础） 在结构构件中，基础的定义是“将上部重力传递给土壤”的构件才叫做“基础”。 柱下条形基础：当地基比较软弱，桩承载力或者地基压缩性分布不均匀，以至于使用柱下独立基础可能产生较大的不均匀沉降。此时一般将同一方向活同一轴线上若干柱子的基础联系成一体而成为柱下条形基础。 柱下条形基础特点：抗弯刚度较大， 能将集中柱荷载较均匀分散到整个基地面积上。 简单来说，当上部荷载不太大时，独立基础截面在4m左右时，采用独立基础还是可以的；当上部荷载较大，独立基础截面都已经超过4m时，采用独立基础就比较勉强了，主要是比较浪费，这时采用条形基础应该是首选。当然荷载更大时，选用筏基、桩基。其次，当地质不均匀，各独立基础沉降差异较大时，即便是基底面积不大也应该采用条基。 桩基础一般是用在高层建筑，或地基承载力较低或很低的土层上，因地基承载力很小，不能满足建筑物荷载要求，故采用桩基础。柱下独立桩基础是柱建在独立的桩承台上，桩承台下面是桩（桩的长度、根数由设计计算得出）。条形基础就是条状基础，砖墙下的基础是条形基础的一种，框架结构柱下如果独立基础承载力不够，也采用柱下条形基础，一般是钢筋混凝土条形基础，条形基础有两种：一种是带梁的，一种是无梁的，条形基础又叫帯形基础。 另外,一个是连续的，一个是单个独立的。一般是层数较少，荷载不大的框架结构下用独力基础，当层数较多（4层以上）地基承载力不是很好的情况下用柱下条基，这样可以增加基础面积，满足结构承载力的要求。当然框架结构条基也可以做成独立基础，就是你说“柱下独立桩基础”那是因为地基承载力不够单独把独立基础范围内的地基承载力提高了，独立基础满足了设计要求，当然做独力基础也行了。
土石方工程量计算公式 土石方工程 一、人工平整场地: S=S底+2*L外+16 二、挖沟槽: 1. 垫层底部放坡: V=L*(a+2c+kH)*H 2. 垫层表面放坡 V=L*{(a+2c+KH1)H1+(a+2c)H2} 三、挖基坑(放坡) 方形: V=( a+2c+KH)* ( b+2c+KH)*H+1/3*K2H3 圆形: V=∏/3*h*(R2+Rr+r2) 放坡系数 类别放坡起点人工挖土机械挖土 坑内作业坑上作业 一、二类别 1： 1： 1： 三类土 1： 1： 1： 四类土 1： 1: 1： 一、基坑土方工程量计算 （一）基坑土方量计算 基坑土方量的计算，可近似地按拟柱体体积公式计算（图1—8）。 图1—8基坑土方量计算图1—9基坑土方量计算 V=H*(A'+4A+A'')/6 H ——基坑深度（m）。
A1、A2——基坑上下两底面积（m2）。 A0 ——基坑中截面面积（m2）。 二、计算平整场地土方工程量 ①四棱柱法 A、方格四个角点全部为挖或填方时（图1—16），其挖方或填方体积为： 式中：h1、h2、h3、h4、——方格四个角点挖或填的施工高度，以绝对值带入（m）； a ——方格边长(m)。 图1—16 角点全填或全挖；图1—17角点二填或二挖；图1—18角点一填三挖 B、方格四个角点中，部分是挖方，部分是填方时（图1—17），其挖方或填方体积分别为： C、方格三个角点为挖方，另一个角点为填方时（图1—18）， 其填方体积为： 其挖方体积为： ②三棱柱法 计算时先把方格网顺地形等高线将各个方格划分成三角形（图1—19） 图1—19 按地形方格划分成三角形 每个三角形的三个角点的填挖施工高度，用h1、h2、h3表示。 A、当三角形三个角 点全部为挖或填时（图1—20a）， 其挖填方体积为： 式中：a——方格边长（m）； h1、h2、h3——三角形各角点的施工
桩承台基础施工方案 批准： 审核： 编制：
目录 一、项目概况综述 (1) 1、编制依据 (1) 2、工程概况 (2) 二、基础工程总体布置 (2) 三、主要施工方法 (2) 1、测量放线 (2) 2、桩头处理 (4) 3、钢筋工程 (5) 3、模板工程 (12) 4、混凝土工程 (14) 四、质量保证措施 (16) 1、测量质量保证措施 (16) 2、土方工程质量保证措施 (16) 3、钢筋工程质量保证措施 (16) 4、模板工程质量保证措施 (18) 5、混凝土工程质量保证措施 (19) 五、安全保证措施 (21) 1、土方工程安全措施 (21) 2、基础施工安全措施 (21) 3、安全生产措施 (24) 六、文明施工措施 (24) 七、成品保护 (25)
一、项目概况综述 1、编制依据 本施工组织设计依据国家现行规范标准，业主提供的招标文件、施工图纸、技术答疑以及我企业管理体系标准等编制而成。 主要施工规范和施工规程
国家及山西省市现行的其它与本工程相关的技术规范、质量规范及验收规范。 招标文件、图纸及其他技术文件。 2、工程概况 工程名称？？？基础类型为管桩承台基础。 二、基础工程总体布置 桩基础施工完成→桩间土清理→验槽→垫层施工→承台钢筋绑扎→承台模板支设→承台混凝土浇筑→拆模。 三、主要施工方法 1、测量放线 1）人力资源配备 1名专业测绘工程师，1名持证上岗测量工负责现场测量工作 2）设备配备 本工程拟采用一台J2—JDA激光经纬仪控制，检测轴线和垂直度；用一台S3型自动安平水准仪控制，检测水准点标高和平整度；垂球辅助控制，检测垂直度，标高传递采用标准长钢尺和水准仪相结合进行。 3）测量控制 定位放线依据 根据建筑设计总平面布置图，规划部门指定的建筑红线桩，甲方提供的高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。
桩基工程的施工顺序 施工工艺流程：清理场地、放桩位、材料供应、钢笼制作、护筒埋设、造孔、清孔、安装钢笼、安装导管、二次清孔、测泥浆比重、测沉碴厚度、符合设计要求后浇灌砼、外排泥浆、清理泥浆池、砼制作、移机造孔。 由桩和连接桩顶的桩承台（简称承台）组成的深基础或由柱与桩基连接的单桩基础，简称桩基。若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基；若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。建筑桩基通常为低承台桩基础。高层建筑中，桩基础应用广泛。 举例说明： 方案一，先施工桩基后基坑开挖。 在现场不进行基坑开挖的前提下，让桩基施工队伍先行进场在现状的自然地坪上放线施工，桩基自身施工需，月左右的时间，在混凝土强度达到要求进行高低应变试验、静载试验后又需1月左右的时间，桩基施工共计2月左右的工期，待桩基施工完毕后边进行桩基检测试验边进行基坑开挖工作。 优点：(1）先成桩后挖土的，可以在挖土、破桩后，即可进行基础工程的施工，这样会缩短工期；(2）在地上建筑物没拆除完毕，渣土没有外运的条件下可以施工桩基，能缩短2月左右的工期，能够避免基槽长期暴露。
缺点是：(1）挖桩的费用，人工护壁的费用会增加，(2）从安全方面考虑，人工挖孔灌注桩本身是高危险性施工，多挖一米，就多一份危险，(3）如果先施工桩基，在挖土时一则机械要降效，二则对桩身质量和成品保护有影响，一旦机械碰触桩身，易导致桩的损坏（尤其小口径桩），采用人工挖土量相对较大。 方案二，先基坑开挖后施工桩基。 根据图纸设计要求，先将基坑开挖到位，考虑到基坑的安全问题需放坡支护完成后再进行桩基施工和检测试验。 优点：(1）能够使用机械大面积开挖，土方外运较快，桩头破除部分的混凝土量小；(2）地下室土方开挖后，大大的减少了人工挖孔深度，即护壁高度，在挖土过程的安全性更高了。 缺点：(1）必须在地上建筑物拆除完毕的条件下才能施工，还需在对基坑支护和排水设置完成后才能施工桩 基，(2）在桩基施工及检测试验的时间内不能进行下步的垫层施工，(3）在灌注桩施工过程中所需的泥浆池和排水道不易选地，机械要下到坑底施工道路4甫设相对麻烦。
、旋挖成孔灌注桩基施工 本工程桩基础采用旋挖机械成孔灌注桩，共配置8台SR200D旋挖钻机 1、旋挖桩施工流程 旋挖桩的施工工艺流程见下图。 2、旋挖桩施工方法 （1）测量放线定位 复核建设单位提供的测量控制点符合要求后，测放出各桩桩位，拼装好桩架就位。根据预 先测设的测量控制网（点），定出各桩位中心点。双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。开钻前必须先校核钻头的中心是否与桩位中心重合。在施工过程中还须经 常检测钻具位置有无发生变化，以保证孔位的正确。 （2）钢护筒埋设： 护筒有定位、保护孔口和维持液（水）位高差等重要作用，可采用打埋和挖埋等设置方法。当挖埋时，护筒与坑壁之间用粘土填实。护筒埋设深度根据地质情况而定，一般为 2.5~3.0m, 要求高于地面50cm。 （3）挖土（岩）成孔
旋挖钻机的钻进工艺采用静态泥浆护壁钻斗取土的工艺，是一种无冲洗介质循环的钻进方法，但钻进时为保护孔壁稳定，孔内要注满优质泥浆（稳定液）。旋挖钻机工作时能原地做整体回转运动。旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通过加压油缸对钻杆加压，强行将斗齿切入土中，完成钻孔取土。钻斗内装满土后，由起重机提升钻杆及钻斗至地面，拉动钻斗上的开关即打开底门，钻斗内的土依靠自重作用自动排出，钻杆向下放关好斗门，再回转到孔内进行下一斗的挖掘。 在成孔过程中要根据土层情况及时注入泥浆护壁，同时合理调节泥浆的比重，成孔应连续 进行不得中断，在停机时，应保持孔内水位的高度泥浆比重及粘度符合规范要求，以防坍孔。 在土层中成孔时，采用一般锥形桶斗齿取土，穿透土层后，更换带挖掘机斗齿的钻头掘进，一直致达到设计要求的深度方可终孔。 成孔时须及时填写施工记录，在土层变化处捞取渣样，判明土层，以便与地质剖面图核对，达到设计岩面后，及时取样鉴定。 成孔时要依据土层情况，控制进尺速度，为确保孔的垂直度符合设计要求，须保持桩机平整、加强检查、勤检勤纠。 施工过程需备足泥浆，可采用膨润土拌制泥浆，经分离处理后的废渣，通过密闭的专用汽车外运。施工中做到泥浆不外溢，严禁将废浆直接排入场地周边的下水道或河道。 3、护壁泥浆 钻孔泥浆由水、粘土（或膨润土）和填加剂组成。在钻孔中，由于泥浆相对密度大于水的相对密度，故护筒内同样高的水头，泥浆的静压力比水大。由于静水压力的作用，泥浆可作用在井孔壁形成一层泥皮，阻隔孔内外渗流，保护孔避免于坍塌。此外，泥浆还起悬浮钻渣的作用，使钻进正常进行。在反循环回转中泥浆主要起护壁的作用。 粘土以水化快、造浆能力强、粘度大的膨润土或接近地表经过冻融的粘土为好，若采用较差的粘土或含砂低液限粘土调制的泥浆，起性能指标不符合要求时，可在泥浆中掺入碳酸钠、氢氧化纳或膨润土粉末，以提高泥浆性能指标。掺入量与原浆性能有关，最好经过试验决定。一般碳酸纳的掺入量约为孔中泥浆的0.3~0.5%。
柱下独立基础课程设计 设计资料 1、地形 拟建建筑场地平整。 2、工程地质条件 自上而下土层依次如下： ①号土层，杂填土，层厚0.5m，含部分建筑垃圾。 ②号土层，粉质黏土，层厚1.2m，软塑，潮湿，承载力特征值f ak =130kPa。③号土层，黏土，层厚1.5m，可塑，稍湿，承载力特征值f ak = 180kPa。④号土层，细砂，层厚2.7m，中密，承载力特征值f ak = 240kPa。 ⑤号土层，强风化砂质泥岩，厚度未揭露，承载力特征值f ak = 300kPa。 3、岩土设计技术参数 地基岩土物理力学参数如下表所示。 土层编号土的名称 重度 (kN/ m3) 孔隙 比e 液性 指数 I L 粘聚力c (kPa) 内摩擦 角() 压缩 模量 E S (MPa) 标准贯 入锤击 数N 承载力特征 值 f ak (kPa) ①杂填土18 ②粉质黏土200.650.8434137.56130 ③黏土19.40.580.7825238.211180 ④细砂210.623011.616240 ⑤强风化砂 质泥岩221822300 4、水文地质条件 (1)拟建场区地下水对混凝土结构无腐蚀性。 (2)地下水位深度：位于地表下 1.5m。 5、上部结构资料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为500mm500mm。室外地坪标高同自然地面，室内外高差450mm。柱网布置如下图所示。
柱网平面图 6、上部结构作用在柱底的荷载效应标准组合值：F K=1873KN，M K=193KN·m， V K=83KN，上部结构作用在柱底的荷载效应基本组合值：F=2435KN，M=251KN·m，V=108KN 7、混凝土的强度等级C25~C30，钢筋采用HPB235、HRB335 级。 8、设计分组 第 10 组，共 12 人，选择题号1~12，基础持力层选用④号土层，设计○B 轴柱下独立基础。 9、设计要求每人根据所在组号和题号，完成指定轴线的独立基础设计。对于另外两根轴线的基础，只要根据所给荷载确定基础底面尺寸，以便画出基础平面图。要求分析过程详细，计算步骤完整，设计说明书的编写应具有条理性，图纸整洁清晰。 10、设计内容 1、确定基础埋深； 2、按持力层承载力特征值确定基础底面尺寸； 3、计算地基变形值，验算地基变形特征值； 4、基础结构设计：拟定基础剖面尺寸，进行地基梁正截面和斜截面设计及底板抗剪验算和配筋设计，并满足构造设计要求。 5、绘制基础施工图，包括基础平面布置图、独立基础大样图，并提出必要的技术说明。 参考资料 1．《土力学》(第 2 版)东南大学等四校合编.中国建筑工业出版社，2009。 2．《基础工程》(第 2 版)华南理工大学等三校合编.中国建筑工业出版社，2009。 3.《土力学与基础工程》赵明华主编.武汉工业大学出版社，2003。 4.《建筑结构荷载规范》(GB50009—2001)，中国建筑工业出版社，2002。 5.《建筑地基基础设计规范》(GB50007—2008)，中国建筑工业出版社，2008。 6．《混凝土结构设计规范》(GB50010—2002)，中国建筑工业出版社，2002。
一、编制依据 1、锦绣龙城一期8、9 栋及其相邻地下车库土建工程施工图纸。 2、我公司的技术、机械设备装备情况及管理制度。 3、《建筑地基基础工程施工质量验收规范》GB50202-2013 4、《建筑基坑支护技术规程》JGJ120-2012 5、《建筑地基处理技术规范》JGJ79-2012 6、《工程测量规范》GB50026—2007 7、《钢筋焊接及验收规范》JGJ18-2012 8、《地下防水工程质量验收规范》GB50208-2011 9、《混凝土结构工程施工质量验收规范》GB50204-2015 10、《砼强度检验评定标准》GBJ107-2010 11、《建设工程施工现场供用电安全规范》GB50194-2014 二、基础工程概况 锦绣龙城8、9 栋及相邻车库工程基础采用嵌岩独立基础和条基及筏板基础。本工程条形基础总长约300M独立基础约550个，筏板基础面积约150m2基础置于中风化砂质泥岩上，基础安全等级二级.基础嵌入中风化砂质泥岩800mm以上；中风化砂质泥岩天然单轴抗压强度标准值：frk为 7.10MPQ承载力特征值 fak为1200Kpa。基础混凝土强度等级：垫层C15,基础砼C30,挡土墙为C30 抗渗等级P6o主筋保护层厚度：底板迎土面为50mm非迎土面20mm独立基础保护层厚度为40mm其余具体情况见施工图纸、图纸会审和设计交底纪要及设计变更。设计砼强度等级不同时，采用钢丝网（0.7 X 12.7 X 12.7mm 分隔施工。 根据现场实际地质情况，基础砂质泥岩及泥岩为较硬岩，采用旋挖机机械开挖但必须预留至少300mm人工开挖至持力层，独立基础采用DJ-2180B金刚石水钻机械成孔，每次成孔深度600mm 然后采用人工使用小型电镐分层凿除承台内砂质泥岩，基础嵌入中风化砂质泥岩为原槽浇灌,基础承台、条基、筏板下作100 厚砼垫层。为确保上身主体结构支撑系统的稳定，基础工程施工完毕，立即进行地下室回填，建筑回填层采用砂夹石分层夯实，压实系数》0.94。回填完成后浇筑砼地面，在砼地面垫层上进行上身主体结构支撑系统搭设。为确保工程质量、安全，根据现场实际情况，基础开挖泥岩无法作为回填土使用，均需运输出场外。 三、施工准备施工用水及现场排水，为保证整个施工现场充足的临时用水，施工时采用
独立基础工程量计算方法 独立基础工程量如何计算？独立基础是整个或局部结构物下的无筋或配筋基础。一般是指结构柱基，高烟囱，水塔基础等的形式。下面小蚂蚁素算量工厂根据自己的工程量计算经验，来总结下自己的独立基础工程量计算方法。 一、基础知识 独立基础分：阶形基础、坡形基础、杯形基础3种。 独立基础的特点一：一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做联合独立基础。 独立基础的特点二：基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。 长宽比在3倍以内且底面积在20m2以内的为独立基础（独立桩承台）。 二、计算方法 （1）独立基础垫层的体积 垫层体积=垫层面积×垫层厚度 （2）独立基础垫层模板 垫层模板=垫层周长×垫层高度 （3）独立基础体积 独立基础体积=各层体积相加（用长方体和棱台公式）
（4）独立基础模板 独立基础模板=各层周长×各层模板高 （5）基坑土方工程量 基坑土方的体积应按基坑底面积乘以挖土深度计算。基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。 （6）槽底钎探工程量 槽底钎探工程量，以槽底面积计算。 小蚂蚁算量工厂根据自己的经验，总结了一下独立基础工程量计算方法。 如果你还有不明白，或者不会计算，建议找人代算，有代算公司，也有代算私人，你也可以去平台委托，费用不等。 三、方法 1、你可以搜索下小蚂蚁算量，能做工程量计算、预算，高质、高效 2、你可以在网上搜下预算造价单位，有一些单位做的比较好 3、你可以去第三方平台委托别人做，平台上注意防骗，你可以找单位、也可以找个人来做。 四、造价预算收费标准 1、部分收费为造价预算的0.2-0.5%（假设工程造价为100万，那费用为2000-5000）；
2.4.1 钻孔灌注桩基础：本桥采用钻孔灌注桩，根据钻探地质报告，拟采用回旋钻机钻孔。施工方法如下： 1）平整场地：清除对施工有障碍的物体，精确地施测出桩位，做好标识，根据现场地形特点，选择好排水排泥的渠道，排水排泥渠道需取得有关部门的同意，不得对周围环境生产破坏、干扰。钻孔生产的泥浆渣用专用运输车送到环卫局指定的地点。 2）埋置护筒：护筒采用2m，护筒埋置需高出地面30cm，要保证护筒的平面位置和垂直度，护筒周围和底角要紧密不透水，护筒中心轴线与桩位中线偏差不超过5cm，护筒壁清洁，且偏斜不得大于1%。施工后及时将护筒提出机外。 3）护壁泥浆：采用粘土造浆，根据地质情况，施工时要严格掌握泥浆比重等各项指标。在钻孔过程中随时用比重仪测定泥浆稠度符合上述指标。 4）钻孔 ①根据钻探地质报告，拟采用回旋钻机钻孔，在钻孔前对钻机严格检查，内容包括：钻机的功率，钻锤、钢丝绳、泥浆泵等，不合格的要更换，不齐全的立即配置。 ②在护筒上施测“十”字线，以便钻孔机就位，钻机就位后，使底座平整，立架牢固，不产生位移和沉降。 ③钻进作业需监理工程师在场。 5）清孔：钻孔完成后，专职技术人员验孔，验孔采用孔规，孔规直径为设计桩径，长度为4-6D。验孔内容包括：孔深、孔形、孔
径和倾斜度。检查无误报监理工程师认可。成孔检查验收合格后，在灌注砼前用抽浆法清孔，清孔时注意保持孔内水头，防止坍孔。泥浆沉淀厚度控制在30cm之内。 6）钢筋加工安装 ①钢筋笼子在现场加工成形，根据情况可分节制作，钢筋骨架内制作有强劲的内撑架，防止钢筋骨架在运输和就位时变形。钢筋骨架上事先安设控制钢筋骨架与孔壁净距的砼垫块，这些垫块等距离绑扎，其沿桩长的间距不超过2m，横向圆周不得少于4处。钢筋骨架底面高程允许偏差为±5cm。 ②用吊车将笼子徐徐放入孔中，保持垂直稳定，不能碰触井壁。顶面采取加固措施，防止灌注过程中钢筋骨架上升。 ③钢筋笼现场绑扎成形，用车起吊徐徐放入孔中并对中。 7）下导管：用吊车将导管徐徐放入孔中，导管下口距离桩底严格控制在25-40cm左右，由技术员控制。 8）灌注水下砼 采用刚性导管（D=30cm），导管使用前进行必要的水密、承压和接头抗拉等试验。导管上口设一闸门式灰斗放满砼，然后用吊车再吊一装满砼的灰斗对准导管上的灰斗，灰斗之间距离保持30cm左右。两灰斗内的砼为首批灌注砼，其方量根据孔径计算确定，首批灌注的数量满足导管初次埋置深度（≥1.0m）和填充导管底部间隙的需要。根据桩径确定首批灌注砼方量，确保首批砼灌注后的导管埋深大于等于 1.0m。待一切准备就绪，由专人指挥打开灰斗闸门，同时吊车上
