空气开关型号说明及代表的意思含义
空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号中DZ字母的含义－－“自动”的反拼音
10－－设计序号
100－－额定电流
3－－－表示极数即三相
3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）
Ie=60A－－－过电流调节
要点：
1、空气开关额定电压大于等于线路额定电压
2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流
---------------------------------------------------------------
施耐德空气开关型号含义
请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？
回答：
NS是类型
400是框架电流
N是分断级别
3P是极数
要根据具体的选型样本来，
这个是施耐德的，你还是查下施耐德低压电器选型
这里应该有下
这个型号不完整
NS400N/3P XXX,最后面才是断路器的额定电流.
不同的生产商所生产的产品代号是不一样的
---------------------------------------------------------------
三种空气开关上的标签
第一种：multi9
C65N
C6
第二种：DZ47-60
C20
第三种：DZ47-63
C63
请教各位上面三种空开的数字和字母的含义
回答：
施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)
施耐德微型断路器代号标注方法：
举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）
第一个问题：multi9 是C65N小型断路器的一个系列。
第二个问题：那些符号都是电气图中代号
如DZ47、NB1（正泰）、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：
C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；
E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；
DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。
---------------------------------------------------------------
C65N-3P-40A空气开关型号含义
请教一下，这个空气开关的型号代表的含义是什么？
回答：
C65N-是施耐德的型号，3P-3极，40A-额定电流40安培
---------------------------------------------------------------
空气开关上面写了“DZ47-63,C25”，是什么含义啊？
DZ47-63是型号，国家通用型号，25是电流值25A，C是开关的脱扣（动作）曲线，有多种曲线（B.C.D 等）对应不同性质的用电设备
---------------------------------------------------------------
DZ47 60A C25空气开关的型号是什么意思？
回答：
1、DZ4760A C25：
DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）
LE-----带漏电脱扣功能
60-----框架等级为60A
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍
2、塑壳断路器NS100N-STR22SE-100/3P-P-RC
NS-----施耐德（天津梅兰日兰）产品代号
100----框架电流等级，有100、160、250、400、630
STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250
100/3P---额定电流100A，极数为3极
P------插入式（安装方式），F--固定式，D--抽出式
FC-----板前接线，RC--板后接线
另外，后缀还可以有：
MX/MN--分励/失压线圈
OF/SD/SDE/SDV----多功能辅助开关
MCH----电动操作机构
ME/MB/MH----漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄
3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本。
4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、【设备、材料型号、容量】等才有比较一致的标注方式。
比如：ZR-BV-3*2.5 SC20WC----表示含义：
阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线，3根穿20钢管，墙内暗埋敷设。
[
关键词商机：ＰＬＣ电力电工仪表
以上信息由工控网整理推荐，仅供参考！转载请注明来源！点击查看更多新闻
空气开关型号说明及代表的意思含义 空气开关的型号代表什么意思呢，空气开关型号详解。 空气开关型号中DZ字母的含义－－“自动”的反拼音 10－－设计序号 100－－额定电流 3－－－表示极数即三相 3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头） Ie=60A－－－过电流调节 要点： 1、空气开关额定电压大于等于线路额定电压 2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流 --------------------------------------------------------------- 施耐德空气开关型号含义 请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？ 回答： NS是类型 400是框架电流 N是分断级别 3P是极数 要根据具体的选型样本来， 这个是施耐德的，你还是查下施耐德低压电器选型
这里应该有下 这个型号不完整 NS400N/3P XXX,最后面才是断路器的额定电流. 不同的生产商所生产的产品代号是不一样的 --------------------------------------------------------------- 三种空气开关上的标签 第一种：multi9 C65N C6 第二种：DZ47-60 C20 第三种：DZ47-63 C63 请教各位上面三种空开的数字和字母的含义 回答： 施耐德包括微型断路器塑壳断路器框架断路器(智能断路器) 施耐德微型断路器代号标注方法： 举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为 1---------识别号 C65------序列代号 N--------分断能力，N为6000A，H为10000A，L为15kA C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护 20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极 VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式 30mA-----剩余动作电流，有30、100、300mA SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。 （其它不同品牌的微型断路器标注方法类似） 第一个问题：multi9 是C65N小型断路器的一个系列。 第二个问题：那些符号都是电气图中代号 如DZ47、NB1（正泰）、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如： C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）； E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购； DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。 --------------------------------------------------------------- C65N-3P-40A空气开关型号含义
空开规格型号 DZ:小型空气断路器 47：设计序号 63：该规格最大型号 C：普通照明用 40：型号--A 220V/380V：额定电压 50HZ ：额定频率 6000：额定运行短路分断能力--A 目前家庭使用DZ系列的空气开关,常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C16表示起跳电流为16安,一般安装2500W电热水龙头要用C16,安装7500W、8500W热水器要用C40的空开; 名称：C65N 型号：D10 3P C：施耐德的设计系列号,小型断路器 N：分断能力,6KA D：脱扣等级,10-14倍,用于电动机等高冲击电流的保护 P：级数 空气开关DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级,Ie=200表示它的额定电流是200A 空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架;330是表示3相复式脱扣,的配电用断路器; ABB是没有C开头的空开的,其实什么字母开头不重要,因为DS260-C分断能力是6KA只是代表ABB电磁式漏电开关的型号;而C65N只是代表施耐德分断能力为6KA的空开不带漏电的,也可以另外加以个漏电保护附件 附空开型号：
空气开关的型号： C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C 50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C 50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C 50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C 50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D 50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D 50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D 50A D63A 型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400; D代表动力,C代表照明; 目前家庭使用DZ系列的空气开关带漏电保护的小型断路器,常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开;工业上常见的型号有：动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...单位A; 空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47－63系列的最大电流63安,分为5 10 1615 20 25 3230 40 50 6063好像还有3安
型号及含意之阳早格格创做 介绍一些DZ47-63气氛启闭.证明下：型号中的C是指照明呵护，D是指电机呵护 DZ47-63小型断路器主要参数及技能本能 按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A. 按断路器瞬时脱扣器的型式分： a.C型(5In ~10In)； b.D型(10In ~16In). 技能参数： 额定运止短路分断本领(睹表1、表2)；； 板滞电气寿命. a.电气寿命：没有矮于4000次； b.板滞寿命：没有矮于10000次. 罕睹的型号有： 气氛启闭 DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4p DZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40 DZ47-63/1P/C50 DZ47-63/1P/C63 DZ47-63/2P/C10 DZ47-63/2P/C16 DZ47-63/2P/C20 DZ47-63/2P/C25 DZ47-63/2P/C32 DZ47-63/2P/C40 DZ47-63/2P/C50 DZ47-63/2P/C63 DZ47-63/3P/C10 DZ47-63/3P/C16
DZ47-63/3P/C20 DZ47-63/3P/C25 DZ47-63/3P/C32 DZ47- 63/3P/C40 DZ47-63/3P/C50 DZ47-63/3P/C63 DZ47-63/4P/C10 DZ47-63/4P/C16 DZ47-63/4P/C20 DZ47- 63/4P/C25 DZ47-63/4P/C32 DZ47-63/4P/C40 气氛启闭DZ47-63/4P/C50 DZ47-63/4P/C63 个性 1.分断本领(睹表1) 2.DZ47-63气氛启闭过电流脱扣器呵护个性(睹表2) DZ47-63系列微型断路器具备下限流本领，进而最大极限的节制了短路所制成的损害本能(睹限流个性图). 形状及拆置尺寸 如果您期视相识DZ47-63下分断微型断路器（气氛启闭）的更多实质，如产品使用证明书籍，规格参数，交线图，代价，调换等疑息.请通联咱们. 其余资料： 塑壳断路器战微型断路器的辨别 泄电断路器型号中的级数 搜索次数： 1650 属于类型微型断路器 类似热搜产品
空气开关型号说明及代表的意思寄义之五兆芳芳创作空气开关的型号代表什么意思呢，空气开关型号详解. 空气开关型号中DZ字母的寄义－－“自动”的反拼音 10－－设计序号 100－－额外电流 3－－－暗示极数即三相 3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式） 0－－－有无帮助触头（0－－无帮助触头，2－－有帮助触头） Ie=60A－－－过电流调节 要点： 1、空气开关额外电压大于等于线路额外电压
2、空气开关额外电流和过电流脱扣器的额外电流大于等于线路计较负荷电流 --------------------------------------------------------------- 施耐德空气开关型号寄义 请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？ 答复： NS是类型 400是框架电流 N是分断级别 3P是极数 要按照具体的选型样原本， 这个是施耐德的，你仍是查下施耐德低压电器选型 这里应该有下 这个型号不完整 NS400N/3P XXX,最前面才是断路器的额外电流. 不合的生产商所生产的产品代号是不一样的 --------------------------------------------------------------- 三种空气开打开的标签
第一种：multi9 C65N C6 第二种：DZ47-60 C20 第三种：DZ47-63 C63 请教列位上面三种空开的数字和字母的寄义 答复： 施耐德包含微型断路器塑壳断路器框架断路器(智能断路器) 施耐德微型断路器代号标注办法： 举例：1-C65N-C20A/2P+VE+30mA+SD，各项寄义为 1---------识别号 C65------序列代号 N--------分断能力，N为6000A，H为10000A，L为 15kA C--------脱扣曲线，B为电子庇护，C为配电庇护，D 为动力庇护 20A------额外电流，有1、2、4、6、10、16、20、 25、32、40、50、63A 2P-------极数，有1、2、3、4极 VE-------剩余电流附件，有VE、VEG、VM、VEA，

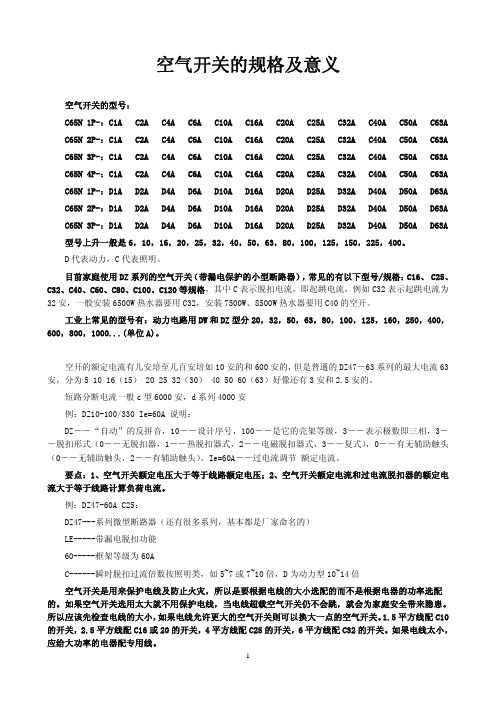

空气开关的规格及其意义
空开规格及意义 2011-07-29 11:57 DZ47--63 DZ47--63 DZ158--125 C40 C63 C100 220V/380V--50HZ 380V--4000A 400V 6000 DZ47-60 C60 400V--4000A DZ:小型空气断路器 47：设计序号 63：该规格最大型号 C：普通照明用 40：型号 --A 220V/380V：额定电压 50HZ ：额定频率 6000：额定运行短路分断能力 --A 目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装 2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。 名称：C65N 型号：D10 3P C：施耐德的设计系列号，小型断路器 N：分断能力，6KA D：脱扣等级，10-14倍，用于电动机等高冲击电流的保护 P：级数 空气开关 DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级，Ie=200表示它的额定电流是200A 空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。330是表示3相复式脱扣，的配电用断路器。
ABB是没有C开头的空开的，其实什么字母开头不重要，因为DS260-C（分断能力是6KA)只是代表ABB 电磁式漏电开关的型号。而C65N只是代表施耐德分断能力为6KA的空开（不带漏电的，也可以另外加以个漏电保护附件） 附空开型号： 空气开关的型号： C65N 1P-： C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-： C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63A C65N 3P-： C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63A C65N 4P-： C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63A C65N 1P-： D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63A C65N 2P-： D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63A C65N 3P-： D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。 D代表动力，C代表照明。
空气开关种类和标注意义 1、定义： 空气开关就是一个断路器，负责负载线路的闭合和断开，兼有过载、短路、欠压等多种保护。由于有这些保护作用，所以线路中可以省略保险丝、热继电器等一系列元器件，大大简化了线路复杂性，同时更安全可靠。之所以叫空气开关，就是由于在电路通断瞬间开关中会产生电弧，而电弧会产生高温高热，容易使开关烧灼、触点溶蚀，这是非常有害的，为了消除电弧，需要有灭弧装置，利用空气作为灭弧介质的开关就称为空气开关，因为空气有一定的绝缘作用。与之相对应，就有不是以空气为灭弧介质的开关，如应用于变电站中消灭大电流电弧的以SF6、N2或其它混合气体为介质的开关，因为空气绝缘系数不如这些气体高，使用空气介质就不能再满足大电流大电弧的灭弧需要。 2、空气开关的分类和用途 空气断路器按工作额定电流的大小，分为微型断路器、塑壳断路器及框架式断路器（也称万能式断路器）。微型断路器一般只能工作在较小的额定电流下（一般是125A及以下），多用于末端配电，家里的配电箱所用的就多是微型断路器，当然也可用于工业小电流配电，如下图5中的（1）。塑壳断路器电流比微型断路器的电流要大，一般电流在80A～630A之间，多用于分配电能或用于不频繁的启动关闭设备，一般装于低压配电柜内。框架断路器（万能式）通过的额定电流和分断电流是三种空气开关中最大的一种，一般800A以上的就会用到这种断路器，一般用来分配大电流及作为变压器低压侧总进线的保护用，此断路器多采用电动操作，所有性能都比前两种强，如开断短路电流能力等，功能较多，所以也称为万能断路器。三种空开的主要区别如下表： 微型断路器、塑壳式断路器、万能式（框架式）断路器的性能对照表
在生活中，我们经常都会用到空气开关。空气开关又被叫做空气断路器，是属于断路器当中的一种。我们比较能够常见的空气开关一般分为家用和工业用，而且型号以及规格众多。如果没有查阅过专业的资料，很难记着这些型号，很多人缺乏一些专业知识，在选择上就会犯难。那么小编接下来就为大家简单的分类以及大概空气开关规格型号介绍，教你如果去选择一款适合家用而且又安全的空气开关。 空气开关的型号：C D 65 D代表动力，C代表照明。 一、目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。 二、工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。 空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为5 10 16（15）20 25 32（30）40 50 60（63）。 三、空气开关要点：
1、空气开关额定电压大于等于线路额定电压； 2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。 例：DZ47-60A C25： DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍 四、空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，就会为家庭安全带来隐患。所以应该先检查电线的大小，如果电线允许更大的空气开关则可以换大一点的空气开关。1.5平方线配C10的开关，2.5平方线配C16或20的开关，4平方线配C25的开关，6平方线配C32的开关。 根据什么依据选择空气开关规格型号呢？

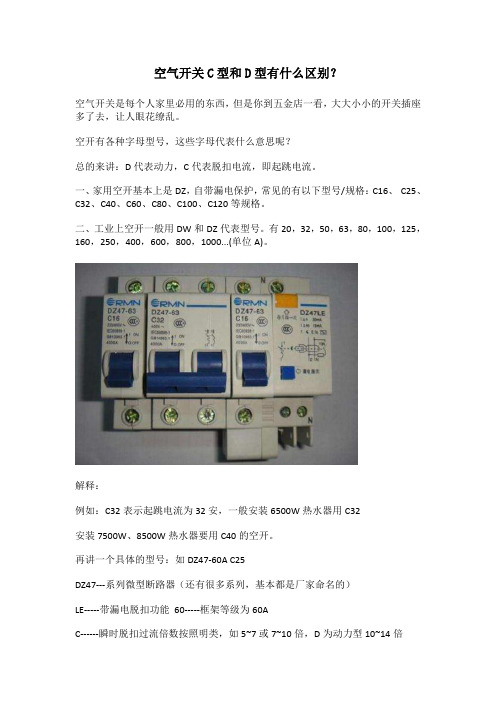

空气开关详解 总的来讲：D代表动力，C代表脱扣电流，即起跳电流。 一、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格。 二、工业上空开一般用DW和DZ代表型号。有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
解释一下：例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。 再讲一个具体的型号：如DZ47-60A C25 DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力 型10~14倍 下面我们讲一下具体应用中应该选择什么型号的空开： 1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。 2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。 3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。 4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流63A的电路中。 5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。
6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。 7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。 8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。 9、DW10系列：适用于交流50HZ、额定电压至440V的电气线路中。 10、AC30系列：适用于模数化终端组合电气的配套电器元件，也可以装与其他成套电器箱内，对用电设备进行插接。
空开各种字母型号代表的意思，你知道多少？ 展开全文 总的来讲： D代表动力，C代表脱扣电流，即起跳电流。 一、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。 二、工业上空开一般用DW和DZ代表型号。有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。 解释一下： 例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。 再讲一个具体的型号：如DZ47-60A C25 DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍 下面我们讲一下具体应用中应该选择什么型号的空开： 1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。 2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。 3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。 4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流
63A的电路中。 5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。 6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。 7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。 8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。 9、DW10系列：适用于交流50HZ、额定电压至440V的电气线路中。 10、AC30系列：适用于模数化终端组合电气的配套电器元件，也可以装与其他成套电器箱内，对用电设备进行插接。 11、H系列：适用于额定电流600A及以下，交流50HZ、额定工作电压690V及以下，直流230V及以下一般作陪电泳，定额电流225A及以下的空气开关，可分别作为线路和不频繁转换及电动机的不频繁起动之用。 End

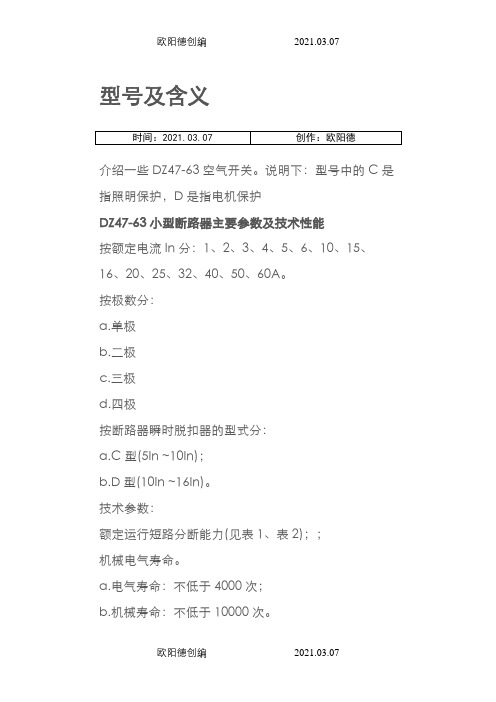

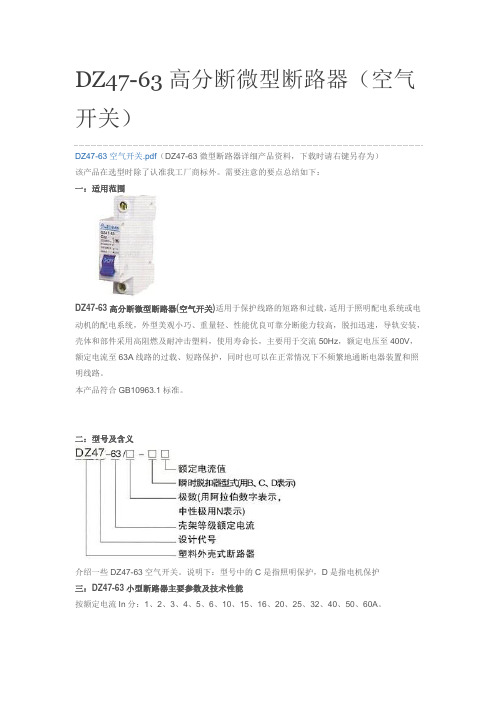

型号及含义 介绍一些DZ47-63空气开关。说明下：型号中的C是指照明保护,D是指电机保护 DZ47-63小型断路器主要参数及技术性能 按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。 按极数分： a.单极 b.二极 c.三极 d.四极 按断路器瞬时脱扣器的型式分： a.C型<5In ~10In>； b.D型<10In ~16In>。 技术参数： 额定运行短路分断能力<见表1、表2>；； 机械电气寿命。 a.电气寿命：不低于4000次； b.机械寿命：不低于10000次。 常见的型号有： 空气开关DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4p DZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40
