GGD、GCS、GCK的详细描述： GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜 GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心 GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统 MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。 GCS是抽屉式，GGD是普通的。 GCS开关坏了，直接换抽屉。可以不停电更换。GGD要停电。 价格是GGD便宜点。 GCS、GCK、MNS、GGD主要技术参数的对照表: 产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直 电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式 GCS、GCK、MNS、GGD开关柜区别 GGD是固定柜，GCK、GCS、MNS是抽屉柜。 GCK柜和GCS、MNS柜抽屉推进机构不同； GCS柜只能做单面操作柜，柜深800mm， MNS柜可以做双面操作柜，柜深1000mm。 模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线燃型塑料功能板中更可靠。而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。到今天，MNS和GCS做经济型的，水平母线柜顶上，郑远林认为，经济型的差别已经很小了，还是看标准型的区别。 抽屉：GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。GCS与MNS的区别 1，原产地不同：GCS是国内自主设计开发的。MNS是从ABB公司引进的。GCS是从96年开始投放市场，很仿照MNS，例如水平母线，进出线方式等。 2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。从强度上讲GCS要但是从美观上讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。GCS原始设计最大电流只能做到4 MNS可以达到更高，经过很多改进GCS现在达到6300A。 3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。相比之下GCS抽屉比拔更省力一点。 4，安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可做11层抽屉，MNS可以做9 MNS可以做双面柜（正反两均装抽屉）。因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四抽屉而MNS有）。MNS在小电流方面有优势。而GCS在大电流方面有一些优势。C型材安装模数是25mm 过C型材安装模数是20mm，因为要做GCS。
GGD低压开关柜 GGD型交流低压配电柜于91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同。 目录 1概述 2使用条件 3结构特点 4订货须知 5其它特点 6安装与使用 1概述 （以下简称配电柜）用于发电厂、变电站、厂矿企业等电力用户，作为交流50-60Hz，额定工作电压380 V、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。 产品具有分段能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性使用性强，防护等级高等特点。可作为更新换代的产品使用。 2使用条件 1.环境温度不高于+40℃，不低于-5℃。 2.产品安装使用时，使用地点的海拔高度不超过2000M。 3.周围空气相对湿度不大于90%（+25℃）。 4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的 场所。 5.周围空气相对湿度在最高温度40度时不超过5%，在较低温度时允许有较 大的相对温度，应考虑到由于
度的变化可能会偶然产生凝露的影响 6.设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的 场所 7. 用户有特殊要求时可与制造厂协商解决 3结构特点 1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率 补偿柜、照明配电柜。 2. 柜体结构： （1）柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm 和E=100mm模数排列的安装孔，以提高产品装配的通用性。 （2）用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。 （3） 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm 宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。 （4）柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。 （5）柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。 （6）柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。 4订货须知 用户订货时，请提供下列资料： 1.产品的全型号（包括主电路方案和辅助电路方案）； 2.主电路系统组合顺序图、平面布置图； 3.辅助电路电气原理图；
GGD型交流低压配电柜 产品说明 一、概述 GGD型交流低压配电柜适用于交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，可用于发电厂、变电站、工矿企业等电力用户作为动力、照明及配电设备的电能转换、分配与控制之用。 该产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 本产品符合IEC439《低压成套开关设备和控制设备》和GB7251《低压成套开关设备》等标准。 二、产品型号及含义
三、使用条件 3.1 周围空气温度不高于+40°C，不低于-5°C。24h内的平均温度不得高于+35°C。 3.2 户内安装使用，使用地点的海拔高度不得超过2000m。 3.3 周围空气相对湿度在最高温度为+40°C时不得超过50%。在较低温度时不允许有较大的相对湿度。（例如+20°C时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 3.4 设备安装时与垂直面的倾斜度不超过5%。 3.5 设备应安装在无剧烈震动和冲击的地方，及不足以使电器元件受到腐蚀的场所。 3.6 用户有特殊要求时可与制造厂协商解决。 四、电气性能 4.1 基本电气参数
4.2 主电路方案 GGD柜的主要电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格） 其中GGD1 49个方案123个规格 GGD2 53个方案107个规格 GGD3 27个方案68个规格 主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A适合2000KVA及以下的配电变压器选用。 此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主要电路方案4个，共12个规格。 4.3 辅助电路方案 辅助电路的设计分供用电方案和发电方案两部分。我公司根据GGD柜内有足够的空间安装二次元件的特点，同时开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。 4.4 主母线 考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。当然，也可根据用户的要求将铝母线换成同等载流量的铜母线。 母线的搭接面均采用搪锡工艺处理。 4.5 电器元件选择 a. GGD柜主要采用国内已能批量生产的较先进的电器元件。如ME、DZ20、DW15等。同时也根据经济合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等。不主张选用已淘汰的产品。 b. HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。 c. 如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。 d. 为进一步提高主电路的动稳定能力，GGD柜的母线支撑采用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便的组合成单母线夹或双母线夹。绝缘支撑是套简式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。 五、结构特点 5.1 GGD型交流低压配电柜的柜体采用通用柜形式，柜架用8MF冷弯型钢局部焊接组装而成，柜架零件及专用配套零件由本公司配套供货，以保证柜体的精度和质量。 通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现生产。既缩短了生产制造周期，也提高了工作效率。 5.2 GGD柜设计时充分考虑到设备运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然风道，达到散热的目的。 5.3 GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形的各部分的分割尺寸，使整柜美观、大方、新颖。 5.4 柜门用转轴式活动铰链与柜架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与柜架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。 5.5 装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花螺钉连接，整框构成完整的接地保护电路。 5.6 框体面漆选用聚脂桔型烘漆，亦可选取用喷塑粉工艺处理，均具有附着力强，质感好的特点，
低压开关柜 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及特点,供大家参考: 一 . 型号GGD、 GCK、GCS、MNS介绍 ①GGD系列: ●用途 GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。 GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 ●产品型号及含义
●结构特点 ■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。 ■GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 ■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新 ■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。 ■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。 ②GCK系列 ●产品型号及含义
GCK G是封闭式开关柜C是抽出式 K是控制中心 GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。 GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。 所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。 结构特点

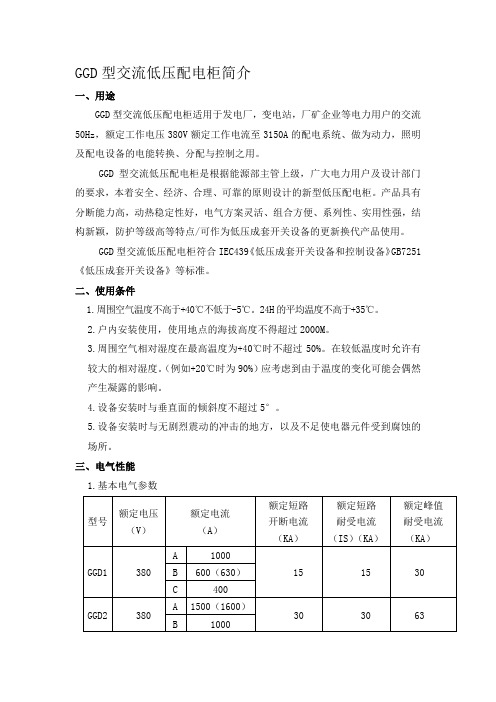

GGD型交流低压配电柜 一、概述: GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的 电能转换，分配与控制之用。 二．用途: GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。 GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。 三．产品型号及含义: G G D 辅助电路方案代号 主电路方案代号 1 分析能分为15kA 设计序号 2 分析能分为30kA 3 分析能分为50kA 电力用柜 电器元件固定安装固定接线 交流低压配电柜 四．使用条件: 3.1 周围空气温度不高于+40℃、不低于―5℃，24h内的平均温度不得高于+35℃。 3.2 户内安装使用，使用地点的海拔高度不得超过2000m。 3.3 周围空气相对湿度在最高温度为+40℃时不超过50℃，在较低温时允许有较大的相
对湿度，列如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。 3.4 污染等级3。 3.5 设备安装时与垂直面的倾斜度不超过5°。 3.6 设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。 3.7 用户哟普特殊要求时可与制造厂协商解决。 五、电气性能: 4.1 基本电气参数 GGD型交流低压配电柜 4.2 主电路方案 GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。 其中GGD1型49个方案123个规格 GGD2型53个方案107个规格 GGD3型27个方案68个规格 主电路方案是征求了广大设计，使用部门的意见选编的，增加了发电要的方案，额定电流增加至3150A，适合2000kVA及以下的配电变压器选用。 此外，为为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。 4.3 辅助电路方案 辅助电路的设计分为供用电方案和发电厂方案两部分GGD柜内有足够的空间安装二次元件。 4.4主母线 采用铜母线，母线的搭接面均采用搪锡工艺处理。
一、概述 GGD型交流低压配电柜（以下简称配电柜）用于发电厂、变电站、厂矿企业等电力用户，作为交流50-60Hz，额定工作电压380 V、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分段能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性使用性强，防护等级高等特点。可作为更新换代的产品使用。 二、使用条件 1.环境温度不高于+40℃，不低于-5℃。 2.产品安装使用时，使用地点的海拔高度不超过2000M。 3.周围空气相对湿度不大于90%（+25℃）。 4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 5.周围空气相对湿度在最高温度40度时不超过5% 6.设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所 7. 用户有特殊要求时可与制造厂协商解决 三、结构特点 1、壳体采用8MF冷弯型钢局部焊接组装而成。构架上有按E=20mm模数排列的安装孔，以提高产品装配的通用性。面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺、柜体颜色按用户指定要求。柜内部处理采用热镀锌工艺。为加强通风与散热，在柜体底部与上部均有通风散热孔，并用钢丝网封罩，防止小动物进入。为方便吊装，柜顶四角装有吊环。考虑到采用电缆下出线，在柜底设敲落孔，并预备符合施工图大小要求的皮线套。 2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，美观大方，面目一新。柜门用转轴活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜钱与构架连接。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。 4、GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。其中GGD1型49个方案123个规格GGD2型53个方案107个规格GGD3型27个方案68个规格此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。 2. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜。1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。（4）柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。（5）柜
GGD使用说明书产品选型手册 GGD使用说明书产品选型手册 第一章：引言 1.1 目的 本文档旨在为用户提供GGD（低压成套开关设备）的使用说明书和产品选型手册，以帮助用户正确选择和使用GGD产品。 1.2 背景 GGD是一种广泛应用于低压电力系统中的成套开关设备，具有多种功能和特性。本文档将详细介绍GGD的特点、组成部分、使用注意事项以及产品选型流程。 第二章：GGD产品概述 2.1 产品特点 在本节中，将介绍GGD的主要特点和优势，如高安全性、可靠性、灵活性等。 2.2 组成部分 本节将详细介绍GGD的组成部分，包括主断路器、桥臂电器、控制电器、仪表、数据通信设备等。
2.3 工作原理 本节将阐述GGD的工作原理，包括电流传输、电气隔离、短路 保护等。 第三章：GGD使用说明 3.1 安装要求 在本节中，将介绍GGD的安装要求，包括安装环境、安装位置、安装方法等。 3.2 电气连接 本节将详细描述GGD的电气连接方法和步骤，以及注意事项。 3.3 操作指南 在本节中，将介绍GGD的操作指南，包括开关操作、告警处理、故障排除等。 3.4 维护保养 本节将说明GGD的维护保养方法和周期，以确保设备的正常运行。 第四章：GGD产品选型手册 4.1 选型流程
在本节中，将详细介绍GGD产品的选型流程，包括用户需求分析、技术参数确定、产品对比评估等。 4.2 技术参数 本节将常用的GGD技术参数，供用户参考。 4.3 型号选择 在本节中，将介绍不同型号GGD产品的特点和适用范围，以帮助用户选择最合适的产品。 4.4 附加选项 本节将GGD产品的附加选项，如配电柜、空调装置等，以满足用户的特殊需求。 第五章：附件 本文档附带以下附件： 附件1：GGD产品技术参数表 附件2：GGD产品安装图纸 附件3：GGD产品维护保养手册 注：附件内容可根据实际情况进行修改和补充。 第六章：法律名词及注释
GGD低压配电柜使用说明 一、产品介绍 1.用途及特点 GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。 根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。可作为更新换代的产品使用。 符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。 2.产品型号及含义 3.使用条件 3．1 周围空气温度不高于40℃，不低于–5℃。24h内的平均温度不得大于+35℃。 3．2 户内安装使用，使用地点的海拔高度不超过2000M。 3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许在较大的相对湿度
（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 3．4 设备安装时与垂直面的倾斜度不超过5度。 3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 4.电气参数 4．1 额定绝缘电压660V 4．2 额定工作频率50HZ 4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。 4．3 额定工作电流 GGD1：400A、600A（630）、1000A GGD2：1000A、1500A（1600） GGD3：2000A、2500A、3150A。 4．5 额定短路强度 GGD1：分断能力 15KA 峰值耐受电流 30KA GGD2：分断能力 30KA 峰值耐受电流 63KA GGD3：分断能力 50KA 峰值耐受电流 105KA 5. 柜体结构 5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。其钢性及承载能力均达到电器元件的安装要求，构架上分别有按E= 20mm和E= 100mm模数排列的安装孔，以提高产品装配的通用性。 5．2 主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构。用高阻燃PPO合金材料热注成型，机械强度和绝缘度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120℃。 5．3 构架外形尺寸见下表：（外形见附图）
品牌CHYA 型号GGD 额定电流4000（A）短路关合 电流 4（KA） 壳体防护 等级 IP30 外形尺寸所有（mm） 产品认证CCC GGD型交流低压配电柜 产品说明 一、概述 GGD型交流低压配电柜适用于交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，可用于发电厂、变电站、工矿企业等电力用户作为动力、照明及配电设备的电能转换、分配与控制之用。 该产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 本产品符合IEC439《低压成套开关设备和控制设备》和GB7251《低压成套开关设备》等标准。二、产品型号及含义
三、使用条件 3.1 周围空气温度不高于+40°C，不低于-5°C。24h内的平均温度不得高于+35°C。 3.2 户内安装使用，使用地点的海拔高度不得超过2000m。 3.3 周围空气相对湿度在最高温度为+40°C时不得超过50%。在较低温度时不允许有较大的相对 湿度。（例如+20°C时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 3.4 设备安装时与垂直面的倾斜度不超过5%。 3.5 设备应安装在无剧烈震动和冲击的地方，及不足以使电器元件受到腐蚀的场所。 3.6 用户有特殊要求时可与制造厂协商解决。 四、电气性能 4.1 基本电气参数 型号额定电压（V）额定电流（A）额定短路开断电流（KA）额定短时耐受电流（IS）（KA）额定峰值耐受电流 GGD1 380 A 1000 15 15 30 B 600 （630） C 400 GGD2 380 A 1500（1600） 30 30 63 B 1000 C 600 GGD3 380 A 3150 50 50 105 B 2500 C 2000
精心整理 GG D巨使用说明书 一、适用范围 GGD交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50HZ额定工作电压为400,额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50KA线路方案灵活，实用性强，结构新颖等特点。该产品是我国组装式、固定面板式配电柜的替代产品之一。 结构特点：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，柜的零部件按模块原理设计，冲有20模的安装孔，其通用系统数高，通过连接组成各种满足需求的框架结构和单元。柜 体上下两端有不同数量的散热槽孔，使柜内热量自下而上形成一个自然风道，以达到散热的目的。柜门用转轴式活动铰链与构架相连•安装，拆卸方便。门的边处均有一根山型橡胶条，关门时与构架之间的嵌条有一定的压缩行程，能防止门框体直接碰撞，也提高了门的防护等级。装有电器的仪表门用多胶软铜线与构架相连，柜内的安装件与架间用滚花螺钉连接，整柜构成完整的接地保护电路。主母线置于柜体顶部中后方，采用ZMJ母线夹固定，ZMJ为积木式组合结构，用高阻燃材料热注成型，机械强度及绝缘强度高。柜体的顶板在需要时可拆除，便于现场主母线的装配和调整，柜 顶四角装有吊环，用于起吊和装运。 保护接地措施：柜体底部装配有PEN铜排,与主接地点连接。金属结构件通过镀层面搭接、采用滚花螺钉等与PEN线连接。该型低压柜的门与柜体均有多点接地装置。 防腐措施：采用喷涂、电镀。所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理。所 有铜排搭接面都经过搪锡处理。所装配的螺丝都经过镀锌处理。 本产品符合：GB7251《低压成套设备和开关设备》标准。 二、型号及含义 三、使用条件 3.1周围空气温度不高于+40° C,不低于+5° G并且24h内其平均温度不高于+35° C; 3.2户内安装使用，海拔高度不超过2000m 3.3空气清洁，相对湿度在最高温度+40° C时不超过50%在较低温度时，允许有较高的相对湿度，例如+20° C时为90%但应考虑到由于温度变化而可能偶然产生适度的凝露； 3.4安装倾斜度不超过5%
GGD低压配电柜使用说明
CONTENTS PAGES 一、介绍 1、用途及特点 3 2、产品型号及含义 3 3、使用条件 3 4、电气参数 4 5、柜体结构 5 6、安装规范 6 7、产品成套性 6 8、订货须知7 二、使用方法 1、系统一般组成7 2、配电柜操作方法9 3、维护、维修注意事项10
一、产品介绍 1.用途及特点 GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。 根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。可作为更新换代的产品使用。 符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。 2.产品型号及含义 3.使用条件 3．1 周围空气温度不高于40℃，不低于–5℃。24h内的平均温度不得大于+35℃。 3．2 户内安装使用，使用地点的海拔高度不超过2000M。 3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 3．4 设备安装时与垂直面的倾斜度不超过5度。
3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 4.电气参数 4．1 额定绝缘电压660V 4．2 额定工作频率50HZ 4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。 4．3 额定工作电流 GGD1：400A、600A（630）、1000A GGD2：1000A、1500A（1600） GGD3：2000A、2500A、3150A。 4．5 额定短路强度 GGD1：分断能力 15KA 峰值耐受电流 30KA GGD2：分断能力 30KA 峰值耐受电流 63KA GGD3：分断能力 50KA 峰值耐受电流 105KA 5. 柜体结构 5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。其钢性及承载能力均达到电器元件的安装要求，构架上分别有按E= 20mm和E= 100mm模数排列的安装孔，以提高产品装配的通用性。 5．2 主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构。用高阻燃PPO合金材料热注成型，机械强度和绝缘度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120℃。 5．3 构架外形尺寸见下表：（外形见附图） 5．4 1000mm和1200mm宽的柜，正面采用不对称（800 + 200），（800 + 400）的双门结构，600和800宽的柜采用整门结构，柜体后面采用对称式双门结构。既解决直接触电的防护又
GGD低压配电柜使用说明 一、介绍 1、用途及特点3 2、产品型号及含义3 3、使用条件3 4、电气参数4 5、柜体结构5 6、安装规6 7、产品成套性6 8、订货须知7 二、使用方法 1、系统一般组成7 2、配电柜操作方法9 3、维护、维修注意事项10
一、产品介绍 1. 用途及特点 GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50 赫。额定工作电压389V ，额定工作电流至3150A 的配电系统中，做为动力，照明及配电设备的电能转换、分
G G D □一□- 呵供用电部分 作”发电部分辅助电路編号 配与控制之用。 根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。可作为更新换代的产品使用。 符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。 2. 产品型号及含义 主电路方秦号 设计序号一 电力用元件園定安装，固定接统交流 低压配电柜 3. 使用条件 3. 1周围空气温度不高于40 C,不低于-5C。24h的平均温度不得大于+35 C。 3. 2户安装使用，使用地点的海拔高度不超过2000M。 3 . 3周围空气相对湿度在最高温度为+40 C时不超过50%。在较低温度时允许在较大的相对湿度 （例如：20C时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。 3. 4设备安装时与垂直面的倾斜度不超过5度。 3. 5设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 4. 电气参数
GGD 型低压配电柜 安装使用说明书 新乡奥任达电源设备有限公司 .
GGD 型交流低压配电柜 概述 GGD 型交流低压配电柜可广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流50Hz，额定工作电压380 V，额定电流至3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用。 GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。进线方式有上、下侧及柜顶左、中、右和柜后进线的方式，用以满足各类工程实际对不同进线的需要。同时柜内留有固定的位置给发电厂和特殊用户加装机电保护和自动装置。产品具有分断能力高、动热稳定性好、电气方案灵活、组活方便、系列性及实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC60439巜低压成套开关设备和控制设备》、GB7251.1-2005《低压成套开关设备》等标准。 产品型号构成及意义 产品特点 具有安全、经济、合理、可靠的特点。广泛用于发电厂、变电站、工矿企业、矿山、车站、医院、等场所；具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖；额定电流可增加至3150A，适合2000kV A 以下的配电变压器选用；柜内主要采用国内已能批量生产、工艺稳定的电气元件。也可安装进口元件；HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件。它改变了机构的操作方式，保留了老产品的优点，是一种实用型的电器元件；母线夹由高强度、高阻燃型PPO 合金材料热塑成型，绝缘强度高、自熄性能好；构架用8MF冷弯型钢局部焊接组装而成；柜体面漆选用静电环氧粉末喷涂，附着力强、质感好，桔纹国际灰色；柜体的防护等级为IP30，用户也可以根据使用环境的要求在IP30-IP40 之间选择。 使用条件
低压开关柜区别及特点 GGD、GCK、GCS、MNS、MCS 低压开关柜的型号区别及特点 目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考: 一 . 型号GGD、 GCK、GCS、MNS、MCS介绍 ①GGD系列: l用途 GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 l产品型号及含义 l结构特点 ■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。■ GGD 柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由
下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 ■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。 ■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP4 0之间选择。②GCK系列 l产品型号及含义 GCK G是封闭式开关柜 C是抽出式 K是控制中心 GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。 GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、G B7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。 所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。 l结构特点
低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各类型号的开关柜型号及其优缺点列举如下,供大伙儿参考: 一. 型号GGD、GCK、GCS、MNS、MCS介绍 ①GGD系列: ●用途 GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分派与操纵之用。 GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 ●产品型号及含义 ●结构特点 ■GGD型交流低压配电柜的柜体采纳通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。 ■ GGD柜充分考虑散热问题。在柜体上下两头均有不同数量的散热槽孔，当柜内电器元件发烧后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 ■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新 ■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。 ■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。 ②GCK系列 ●产品型号及含义
GCK G是封锁式开关柜 C是抽出式K是操纵中心 GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机操纵中心(MCC)两部份组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机操纵及照明等配电设备。 GCK开关柜符合IEC60439-1《低压成套开关设备和操纵设备》、《低压成套开关设备和操纵设备》、GB/ 《低压开关设备和操纵设备总那么》等标准。且具有分断能力高、动热稳固性好、结构先进合理、电气方案灵活、系列性、通用性强、各类方案单元任意组合、一台柜体。 所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。 ●结构特点 一、整柜采纳拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高 2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证平安。 3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。 4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、实验位置、断开位置。 5.开关柜的顶部依照受电需要可装母线桥。 ③GCS系列: ●产品型号及含义 ●用途 GCS型低压抽出式开关柜利用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中操纵、电容
GGD低压开关柜说明书
GGD型交流低压配电柜 一、概述: GGD型交流低压配电柜适用于发电厂、 变电站、厂矿企业等电力用户的交流50Hz， 额定工作电压380V，额定工作电流至3150A 的配电系统，做为动力、照明及配电设备的 电能转换，分配与控制之用。 二．用途: GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。 GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。 三．产品型号及含义: G 辅助电路方案代号 主电路方案代号 1 分析能分为15kA
设计序号 2 分析能分为30kA 3 分析能分为50kA 电力用柜 电器元件固定安装固定接线 交流低压配电柜 四．使用条件: 3.1 周围空气温度不高于+40℃、不低于―5℃，24h内的平均温度不得高于+35℃。 3.2 户内安装使用，使用地点的海拔高度不得超过2000m。 3.3 周围空气相对湿度在最高温度为+40℃ 时不超过50℃，在较低温时允许有较大的相 对湿度，列如+20℃时为90%，应考虑到由 于温度的变化可能会偶然产生凝露的影响。 3.4 污染等级3。 3.5 设备安装时与垂直面的倾斜度不超过5°。 3.6 设备应安装在无剧烈震动和冲击的地 方以及不足使电器元件受到腐蚀的场所。 3.7 用户哟普特殊要求时可与制造厂协商 解决。 五、电气性能: 4.1 基本电气参数
