电解锌综合回收利用技改项目环境影响报告书 根据《建设项目环境保护管理条例》（国务院令253号）和国家环境保护部《建设项目环境影响评价分类管理名录》的有关要求。 X科技有限公司已委托X省川工环院环保科技有限责任公司承担15万吨电解锌及综合回收利用技改项目的环境影响评价工作，现项目环境影响报告书征求意见稿已编制完成（链接见附件1）。 根据《环境影响评价公众参与办法》等有关规定予以公示，征求与本建设项目环境影响有关的意见： 一、建设项目环境影响报告书概况 1.建设项目情况 项目名称：15万吨电解锌及综合回收利用技改项目 建设业主：X科技有限公司 建设性质：改扩建 建设内容：本次改扩建工程，对二分厂现有电解锌生产线进行技改扩能，达到年产10万吨锌锭生产规模（其中5万吨锌锭送二分厂新建的1条5万t/a锌合金锭生产线制得锌合金锭），另新建1条1万t/a雾化锌粉生产线，新建1条处理规模达15万t/a的渣综合回收系统生产线，及辅助设施的建设；同时，企业将拆除一分厂现有24m2沸腾焙烧系统
及配套设施。 2.区域环境质量现状 1）空气环境质量 本项目位于县，属于环境空气达标区，根据项目区域环境补充监测表明，项目其他因子满足《环境空气质量标准》（GB3095-2012）二级标准和《环境影响评价技术导则大气环境》（HJ2.2-2018）中附录D中相关标准要求。 2）水环境质量 项目纳污水体为X河，X河监测断面的各监测因子中，能满足《地表水环境质量标准》（GB3838-2002）III类标准限值的要求。 区域地下水均满足《地下水质量标准》（GB/T 14848-2017）III类标准。 3）声环境质量 现状监测表明，项目拟建地各噪声监测点的昼、夜间噪声监测值均满足《声环境质量标准》（GB3096-2008）中3类区标准。 4）土壤环境质量 项目所在地土壤环境质量评价执行《土壤环境质量建设用地土壤污染风险管控标准(试行)》(GB36600—2018）第二类用地筛选值及相关背景值参照标准，项目所在地土壤环境质量较好。
氧化锌制备工艺2008-06-04 12:21阅读(4)评论 (0) D0208、氧化锌制备工艺(本技术资料含国家发 明专利、实用新型专利、科研成果、技术文献、技术说明书、技术配方、技术关键、工艺流程等，全套价格260元) （氧化锌*制备 氧化锌*制取氧化锌*生产氧化锌*开发氧化锌*研究） （氧化锌制备氧化锌制取氧化锌生产 氧化锌开发氧化锌 研究） 1、氨法制取氧化锌方法 2、氨浸法生产低堆积密度纳米氧化锌的方法 3、氨水·碳铵联合浸取络合制备高纯度活性氧化锌的方法 4、氨水循环络合法生产高纯度活性氧化锌的工艺 5、表面包覆金属钛或铝化合物的纳米氧化锌粉体及制备方法 6、表面改性的纳米氧化锌水分散体及其制备方法和用途
7、超声波-微波联合法从锌浮渣中制备活性氧化锌的方法 8、超微粒子氧化锌及其制造方法和使用其的化妆材料 9、超微氧化锌制取的工艺与装置 10、超细活性氧化锌的制备方法 11、超细氧化锌复合物及其制备方法 12、成核生长分步进行的液相制取超细氧化锌的方法 13、从低品位含锌物料制备纳米活性氧化锌的方法 14、从含锌烟道灰制取氧化锌的工艺 15、从菱锌矿制氧化锌技术 16、从铜--锌废催化剂中回收铜和氧化锌的方法 17、等离子法制取氧化锌工艺及设备 18、低温热分解法制备纳米氧化锌 19、低温易烧结的纳米级氧化锌粉末的制备方法 20、多功能纳米氧化锌悬浮液及其制备方法21、改进的碳酸氢铵全湿法制取高活性氧化锌
22、改性的超细氧化锌及其制备方法 23、高白色氧化锌微粒及其制造方法 24、高级氧化锌制备工艺 25、固相低温热分解合成晶态和非晶态超微氧化锌粉末的制备 26、过氧化锌的制备方法 27、回转窑冶炼生产氧化锌的工艺方法 28、活性氧化锌的生产工艺方法 29、活性氧化锌及高纯氧化锌制备工艺 30、活性氧化锌生产工艺 31、碱法生产活性氧化锌的工艺方法 32、颗粒氧化锌的生产工艺方法 33、颗粒状氧化锌生产装置 34、粒状高活性氧化锌的制造方法及其产品35、联合法矿粉直接生产高纯度氧化锌新工艺36、菱锌矿制取高纯氧化锌的方法 37、硫化锌精矿焙砂与氧化锌矿联合浸出工艺38、硫化锌矿与软锰矿同槽浸出制取氧化锌和碳酸锰的方法
生气流，局部无镀层。 热镀锌原理及工艺说明 1引言 热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。 2热镀锌层防护性能 通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达 200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、 Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3热镀锌层形成过程 热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。其含铁量不大于0.003%。 4热镀锌工艺过程及有关说明 4.1工艺过程 工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验 4.2有关工艺过程说明 (1)脱脂 可采用化学去油或水基金属脱脂清洗剂去油，达到工件完全被水浸润为止。(2)酸洗 可采用H2SO415%，硫脲0.1%，40～60℃或用HCl20%，乌洛托品3～ 5g/L，20～40℃进行酸洗。加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量,同时加入抑雾剂抑制酸雾逸出。脱脂及酸洗处理不好都会造成镀层附着力不好，镀不上锌或锌层脱落。 (3)浸助镀剂 也称溶剂，可保持在浸镀前工件具有一定活性避免二次氧化，以增强镀层与基体结合。NH4Cl100-150g/L，ZnCl2150-180g/L，70～80℃，1～2min。并加入一定量的防爆剂. (4)烘干预热 为了防止工件在浸镀时由于温度急剧升高而变形，并除去残余水分，防止产生爆锌，造成锌液爆溅，预热一般为80～140℃。 (5)热镀锌 要控制好锌液温度、浸镀时间及工件从锌液中引出的速度。引出速度一般为1.5米/min。温度过低，锌液流动性差，镀层厚且不均匀，易产生流挂，外观质量差；温度高，锌液流动性好，锌液易脱离工件，减少流挂及皱皮现象发生，附着力强，镀层薄，外观好，生产效率高；但温度过高，工件及锌锅铁损严重，产生大量锌渣，影响浸锌层质量并且容易造成色差使表面颜色难看，锌耗高。 锌层厚度取决于锌液温度，浸锌时间，钢材材质和锌液成份。 一般厂家为了防止工件高温变形及减少由于铁损造成锌渣，都采用450～470℃，0.5～1.5min。有些工厂对大工件及铸铁件采用较高温度，但要避开铁损高峰的温度范围。但我们建议在锌液中添加有除铁功能和降低共晶温度的合金并且把镀锌温度降低至435-445℃。 (6)整理 镀后对工件整理主要是去除表面余锌及锌瘤，用采用热镀锌专用震动器来完成。 (7)钝化
一、电解铝的生产工艺流程： 氧化铝氟化盐碳阳极直流电 阳极气体 气体净化 铝水轧制或铸造 回收氟化物 排放废气净化澄清 浇铸 铝锭（电解铝） 二、电解铝的生产成本 电解铝的生产成本构成主要分为： 氧化铝、电力、辅料（氟化盐及阳极碳等）、人工和折旧三部分。其中氧化铝、氟化盐及碳素材料是电解铝的原材料。平均一吨的电解铝需要消耗1.95吨的氧化铝，25KG氟化盐。 1.氧化铝成本 一般来讲，每生产一吨电解铝需耗费2吨氧化铝，但目前大多数厂家生产一吨电解铝耗费氧化铝约在1.93吨—1.98吨之间，虽然这一比例随着各个厂家的努力还会有下降的趋势，但下降的幅度很小，我们理解为常量。目前，氧化铝的市场价格基本维持在2200元/吨—2300元/吨，我们按照市场的基本稳定价格维持在2200元/吨上下，我们取每生产一吨电解铝所耗费1.95吨为常数，可以计算出目前一吨电解铝所耗氧化铝费用为4290元。 2.电费成本 由于目前国内河南的电解铝产量较大，因此以河南的电价作为计算，河南电解铝工业电价约为0.442元/kwh。根据国家政策，7月1日起，国家电价总体上调0.025元/kwh，由此估算目前平均电价为0.467元/kwh。 电解铝行业耗电量很大，由于生产技术装备水平的差异，各生产企业每生产一吨电解铝所耗费的电量差异较大，目前国内大体在14000kwh—16000kwh之间，按照国家2008年的
耗电标准，每吨电解铝生产电解铝环节综合交流电耗为14400kwh，电价调整前与电价调整后的每吨电解铝的电费成本分别约为6365元和6725元，上涨幅度大概为360元。 3.辅料 （1）阳极碳成本 目前世界上的电解槽分为自焙槽和预焙槽。由于阳极碳要先经过焙烧，多了些工序，因此阳极碳块的价格相对较高。目前，自焙槽由于污染严重，逐渐被国家淘汰，所以以目前较为常用的预焙槽进行核算。一吨阳极碳的市场价格约为2000元，每生产一吨电解铝预焙槽耗碳0.6吨，据此得出一吨电解铝所耗费的阳极碳为1200元。 （2）氟化盐 目前，氟化盐的市场价约为2600元/吨，一般每生产一吨电解铝只耗用25KG。根据核算，大概一吨电解铝所耗费的氟化盐65元。 综上所述，国内每生产一吨电解铝所耗费的社会平均原材料成本为4290（氧化铝）＋6725（电价）＋1200（阳极碳）＋65（氟化盐）＝12280元。这仅仅是制造成本当中最基本的直接材料费用，而一个企业要维持简单的社会再生产必须得支付企业人员的工资、管理费用、财务费用和销售费用、摊销机器厂房折旧费用、银行贷款利息及税金等，这些都应该计入企业的生产成本。根据易贸的数据统计，目前国内企业这方面的成本约占整个电解铝生产成本的13%，按近期电解铝市场价格为12280元/吨计算，这方面的成本为2029元左右，那么一吨电解铝的总成本为17637元左右。

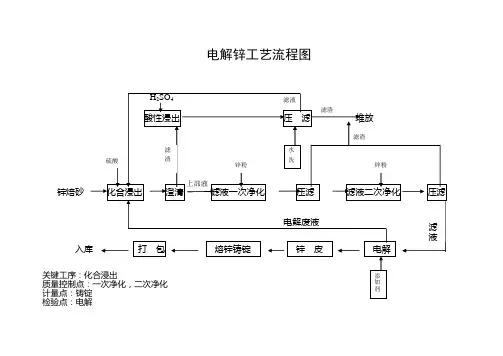

湿法电解锌工艺流程选择概述 1.。1 工艺流程选择 根据原料成份采用常规的工艺流程，技术成熟可靠，劳动环境好，有较好的经济效益，同时综合回收铜、镉、钴等伴生有价金属。工艺流程特点如下： （1）挥发窑产出的氧化锌烟尘一般含气氟、氯、砷、锑杂质，且含有较高的有机物，影响湿法炼锌工艺，所以通常氧化锌烟尘需先进多膛焙烧脱除以上杂质。 （2）氧化锌烟尘和焙砂需分别进行浸出，浸出渣采用回转窑挥发处理，所产氧化锌烟尘送多膛焙烧炉处理。 （3）氧化锌烟尘浸出液返焙砂系统，经中性浸出浓密后，上清液送净液车间处理，净液采用三段净化工艺流程。 （4）净化后液送往电解车间进行电解。产出阴极锌片经熔铸后得锌锭成品。 （5）净液产出的铜镉渣和钴渣进行综合回收（或外卖）。 1.6.2 工艺流程简述 焙砂经中浸、酸浸两段浸出、浓密、过滤，得到中浸上清液及酸浸渣。酸浸渣视含银品位进行银的回收后送回转窑挥发处理得氧化锌，经脱氟、氯，然后进行单独浸出，浸液与焙砂系统的浸出液混合后送净液。回转窑渣送渣场堆存。产出的中浸上清液经三段净化，即第一段用锌粉除铜镉；第二段用锌粉和锑盐高温除钴；第三段再用锌粉除复溶的镉，以保证新液的质量，所得新液送电解。电解采用传统的电解沉积工艺，用人工剥离锌片，剥下的锌片送熔铸，产出锌锭。
采用上述工艺流程的理由：主要是该工艺流程基建投资省，易于上马，建设周期短、见效快、效益高。这在株冶后10万吨电锌扩建、广西、云南、贵州等多家企业的实践中，已得到充分证实和肯定。 对净液工艺的选择，目前国内外湿法炼锌净液流程的发展趋势，主要是溶液深度净化。采用先冷后热的净液流程，为保证净液质量，设置三段净化，当第二段净化质量合格时，也可以不进行第三段净化，直接送电解。该流程稳妥可靠，净化质量高，能满足生产0#锌和1#锌的新液质量要求。 作业制度，拟采用连续操作，国内西北冶、株冶等都有生产经验。与间断操作相比，可大减少设备的容积，减少设备数量，相应可减少厂房建筑面积，故可大幅度降低基建投资。 1..3 综合利用及环境保护 浸出渣可根据含银品位高低进行银的回收后再送回转窑处理，所得氧化锌经脱氟、氯后进入氧化锌浸出系统，进一步回收锌、铟等有价金属。 净液所得铜镉渣经低酸浸出后，所得铜渣可作为炼铜原料出售。 浸出液经锌粉置换，所得贫镉液含锌很高，返回锌浸出车间，所得海绵镉进一步处理后，获得最终产品镉锭出售。 净液所得钴渣，经酸洗脱锌后根据含钴品位再考虑是否回收钴，暂时先堆存（或外卖）。 熔铸所得浮渣，其粗粒可返回熔化或作生产锌粉用。处理所得氧化锌可作为生产硫酸锌或氯化锌的原料，根据需求而定。 各湿法炼锌车间的污酸、污水，经中和沉处理后，可达到国家工业排放标准。

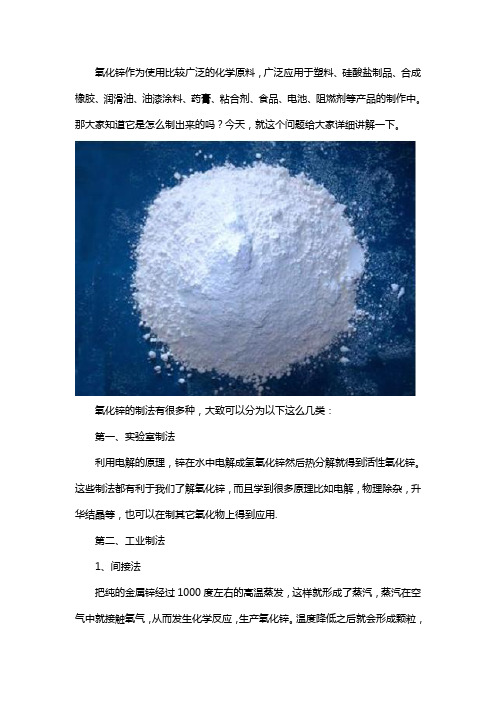

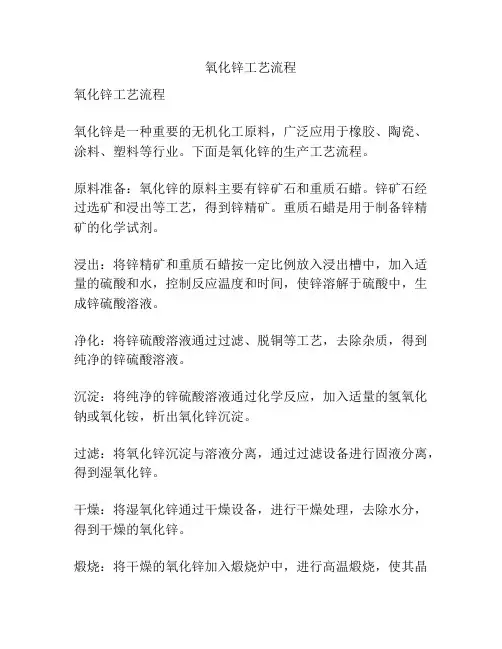

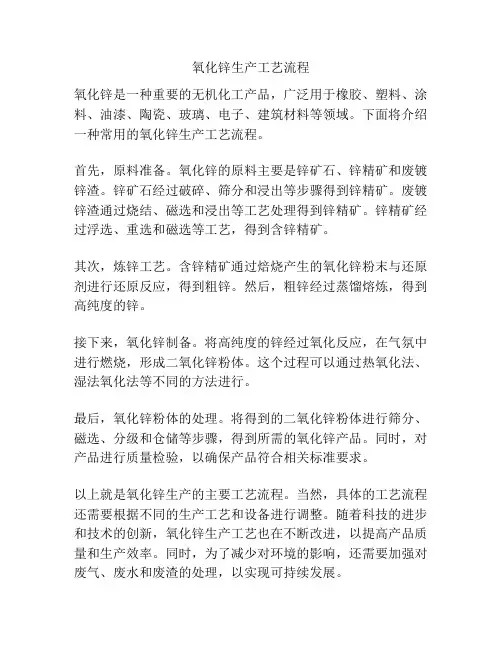

氧化锌生产设备工艺 氧化锌生产工艺： 间接法:间接法的原材料是经过冶炼得到的金属锌锭或锌渣。锌在石墨坩埚内于1000°C的高温下转换为锌蒸汽，随后被鼓入的空气氧化生成氧化锌，并在冷却管后收集得氧化锌颗粒。 间接法生产氧化锌的工艺技术简单，成本受原料的影响较大。间接法生产的氧化锌颗粒直径在0.1-10微米左右，纯度在99.5%-99.7%之间。按总产量计算，间接法是生产氧化锌最主要的方法。 间接法生产的氧化锌可用于橡胶、压敏电阻、油漆等产业。锌锭或锌渣的重金属含量直接影响产物的重金属杂质含量，重金属含量低的产品，还可用于家畜饲料、药品、医疗保健等产业。 直接法:直接法以各种含锌矿物或杂物为原料。氧化锌在与焦炭加热反应时，被还原成金属锌被蒸汽，同时再被空气中的氧气氧化为氧化锌，以除去大部分杂质。直接法获得的氧化锌颗粒粗，产品纯度在75%-95%之间，一般用于要求较低的橡胶、陶瓷行业。 湿化学法:湿化学法大体可分为两类:酸法与氨法。二者分别使用酸或碱与原料反应，而后制备碳酸锌或氢氧化锌沉淀。经过过滤、洗涤、烘干和800°C的煅烧后，最终得到粒径在1~100纳米的高纯度轻质氧化锌。 喷雾热分解法:喷雾热解法是将金属盐溶液以雾状喷入高温气氛中，通过溶剂的蒸发及随后的金属盐热分解，直接获得纳米氧化物粉体，或者是将溶液喷入高温气氛中干燥，然后经热处理形成粉体的生产方法。 经洛阳钙丰工贸实践可知该法制备的纳米粉体纯度高，分散性好，粒径分布均匀，化学活性好，并且工艺操作简单，易于控制，设备造价低廉，是最具产业化潜力的纳米级别氧化锌粉体的制备方法之一。 生产氧化锌的设备有： 1、氧化锌选矿设备：锌矿石按其所含矿物不同而分为硫化矿和氧化矿用黄药作氧化铅的捕收剂、胺作氧化锌的捕收剂、优先浮铅的开路流程能够获得的锌品位和锌回收率分别为30%和65%。 2、氧化锌烘干机：转筒式烘干机简称烘干机是一种处理大量物料的干燥器。由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、化工等产业中。 3、氧化锌转炉筒体设备：该旋转炉适用范围极广，可以用于：化工粉料和颗粒料的干燥和焙烧；金属氧化物的干燥和焙烧分解；无机盐和稀土材料的干燥和焙烧等。
压敏电阻原理概述 本文就氧化锌压敏电阻的原理、特性、正确选用等问题进行简介，并提供一些应用电路实例供各位参考。 ZnO压敏电阻实际上是一种伏安特性呈非线性的敏感元件，在正常电压条件下，这相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流增加几个数量级，从而有效地保护了电路中的其它元器件不致过压而损坏，它的伏安特性是对称的，如图(1)a 所示。这种元件是利用陶瓷工艺制成的，它的内部微观结构如图(1)b 所示。微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。氧化锌晶粒的电阻率很低，而晶界层的电阻率却很高，相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒，这就是一压敏电阻单元，每个单元击穿电压大约为 3.5V，如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。串联的单元越多，其击穿电压就超高，基片的横截面积越大，其通流容量也越大。压敏电阻在工作时，每个压敏电阻单元都在承受浪涌电能量，而不象齐纳二极管那样只是结区承受电功率，这就是压敏电阻为什么比齐纳二极管能承受大得多的电能量的原因。 压敏电阻在电路中通常并接在被保护电器的输入端，如图(2)所示 压敏电阻的Zv与电路总阻抗（包括浪涌源阻抗Zs）构成分压器，因此压敏电阻的限制电压为V=VsZv/(Zs+Zv)。Zv的阻值可以从正常时的兆欧级降到几欧，甚至小于1Ω。由此可见Zv在瞬间流过很大的电流，过电压大部分降落在Zs上，而用电器的输入电压比较稳定，因
而能起到的保护作用。图(3)所示特性曲线可以说明其保护原理。直线段是总阻抗Zs，曲线是压敏电阻的特性曲线，两者相交于点Q，即保护工作点，对应的限制电压为V，它是使用了压敏电阻后加在用电器上的工作电压。Vs为浪涌电压，它已超过了用电器的耐压值VL，加上压敏电阻后，用电器的工作电压V小于耐压值VL，从而有效地保护了用电器。不同的线路阻抗具有不同的保护特性，从保护效果来看，Zs越大，其保护效果就越好，若Zs=0，即电路阻抗为零，压敏电阻就不起保护作用了。图(4)所描述的曲线可以说明Zs与保护特性之间的关系。
3.1概述 工业上从硫酸锌水溶液中电解沉积锌有三种工艺：即低酸低电流密度法（标准法）；中酸中电流密度法(中间法)和高酸高电流密度法。目前我国多采用中酸中电流密度法的下限，低酸低电流密度法上限的电解法。表3-1为三种方法的比较。 表3-1 锌电积三种工艺的比较 工艺方法电解液含 H2SO4（克/升）电流密度 （安/米2） 优缺点 酸低电流密度法（标准法）110--130 300--500 耗电少，生产能力小， 基建投资大 中酸中电流密度法(中间法) 130--160 500--300 生产操作比前者简单， 生产能力比前者大但 比后者小基建投资小 高酸高电流密度法220--300 800～1000 甚至大于 1000 生产能力大；耗电多； 电解槽结构复杂。 3.2 设计任务 设计生产能力为7万吨锌锭的电解设备 3.3 原始资料 3.3.1 设进入电解槽的电解液成份如表3-2所示： 表3-2 进入电解槽的电解液成份（克/升） 组成 Zn Fe Cd Cu CO Mn （克/升） 120 0.045 0.005 0.0004 0.005 4.720 3.3.2 电解后电解废液成份如表3-3所示 表3-3 电解废液成份（克/升） 组成 Zn Fe Cd Cu CO Mn （克/升） 46 0.028 0.003 0.0002 0.005 3.217 3.3.3 一些技术条件及技术经济指标 用于制造锌粉之锌锭占年产锌锭量的百分比，β=0.028；年工作日为330日。 阴极锌熔铸直收率η 1 = 97%
阴极电流密度 D 阴 = 520安培 槽电压 V 槽 = 3.20伏 电流效率 ηi = 98% 阴极规格 长×宽×厚= 1000×666×4（毫米） 3.4 工艺过程及设备计算 3.4.1物料平衡及电解槽计算 阴极锌成份的计算 在电积过程中，一部分铜、铁、镉与锌一齐在阴极上沉积，一升电解液得到的阴极锌含金属量如表3-4所示。 表3-4 一升电解液沉积的金属量（克） 组 成 Zn Fe Cd Cu 共计 （克） 64.00 0.005 0.002 0.0002 64.0072 铅-银阳极在电解过程中被腐蚀，使一部分铅进入到阴极锌中。设阴极锌含铅0.006%则进入到阴极锌中铅的量为： 0038.0100 006 .00072.64=?克 那么阴极锌的成份如表3-5所示。 表3-5 阴 极 锌 成 份 组成 Zn Pb Fe Cd Cu 共计 重量（克） 64.00 0.0038 0.0050 0.0020 0.00020 64.0110 % 99.983 0.006 0.0078 0.003 0.0003 100 3.4.2 所需电解槽数量的计算 （1）每日应产出的阴极锌量的计算。 Q 1= η βm Q ) 1(+吨 式中： Q 1----每日应产出阴极锌的数量，吨； Q ----设计生产能力，吨锌锭/年；
将mol·L-1的NaOH乙醇溶液缓慢滴加到含有mol·L-1的Zn(NO3)2·6H2O乙醇溶液中. 将混合溶液转移至高压反应釜中, 在130℃下反应12 h, 将反应产物经二次去离子水、乙醇等洗涤后, 在130 摄氏度下干燥,即可获得纯ZnO纳米棒. 在 ZnCl2 溶液 mol/L) 中加入一定量的 SDS, 搅拌下于 65 ℃将 Na2CO3 溶 液滴加到该溶液中 (120 滴/min, n(Na 2CO 3 )/n(ZnCl2) = 2),恒温反应 h. 将反 应液倒入聚四氟乙烯罐中, 在150~160 ℃进行水热反应 12 h, 自然冷却后离心分离, 用去离子水洗涤到无水Cl?离子, 再用无水乙醇洗涤 2~3 次, 50 ℃真空干燥 2 h, 300 ℃焙烧 3 h, 即制得 ZnO 纳米管. 将0. 1 L0. 1 mo l/ L二水合醋酸锌的乙醇溶液置于带冷凝管和干燥管的0. 5 L 圆底烧瓶中, 在80 ℃搅拌3 h, 不断收集冷凝物, 最后可获得0. 04 L 中间物和0. 06 L 冷凝物. 将中间物迅速用冷的绝对乙醇稀释至0. 1 L, 冷至室温, 得0. 1 mol/ L 中间产物. 氨水沉淀法制备纳米氧化锌 在水——乙醇介质中用氨水沉淀法制备出了纳米Zn（OH） 2 和ZnO材料，讨论了介质组成对沉淀产物ZnO微粒的粒径范围及形貌的影响，并研究出由Zn(OH)2分解为纳米ZnO的最佳干燥脱水条件为200℃、2h。表明本方法不需高温处理就可得到颗粒均匀且分布窄的ZnO纳米材料，粒径可达17～6nm。 一、试剂与仪器 主要原料为氯化锌、无水乙醇、氨水等，均为分析纯试剂。 仪器为微型滴定管、磁力搅拌器、恒温干燥烘箱。 二、试验方法 以水——乙醇为溶剂，其中醇的体积含量分别为0%（去离子水）、20%、60%、100%。将氯化锌、氨水配制成不同浓度的溶液（不同浓度是多少）。取一定体积（一定体积是多少）的氯化锌乙醇溶液于烧杯中，加以适当速度搅拌，不同浓度的氨水从微型滴管中缓慢滴入氯化锌乙醇溶液中，使之进行反应。控制氨水用量，调节pH值为左右，确定滴定终点。反应得到的白色沉淀物，经抽滤洗涤后自然风干 即为Zn（OH） 2纳米粉，Zn（OH） 2 经干燥（200℃、2h）脱水后，为ZnO纳米粉
活性氧化锌（形态、性质、制备、性能表征） 活性氧化锌形态 活性氧化锌是一种多功能性的新型无机材料，其颗粒大小约在1～100纳米。由于晶粒的细微化，其表面电子结构和晶体结构发生变化，产生了宏观物体所不具有的表面效应、体积效应、量子尺寸效应和宏观隧道效应以及高透明度、高分散性等特点。近年来发现它在催化、光学、磁学、力学等方面展现出许多特殊功能，使其在陶瓷、化工、电子、光学、生物、医药等许多领域有重要的应用价值，具有普通氧化锌所无法比较的特殊性和用途。活性氧化锌在纺织领域可用于紫外光遮蔽材料、抗菌剂、荧光材料、光催化材料等。由于活性氧化锌一系列的优异性和十分诱人的应用前景，因此研发活性氧化锌已成为许多科技人员关注的焦点。 活性氧化锌金属氧化物粉末如氧化锌、二氧化钛、二氧化硅、三氧化二铝及氧化镁等，将这些粉末制成纳米级时，由于微粒之尺寸与光波相当或更小时，由于尺寸效应导致使导带及价带的间隔增加，故光吸收显著增强。各种粉末对光线的遮蔽及反射效率有不同的差异。以氧化锌及二氧化钛比较时，波长小于350纳米（UVB）时，两者遮蔽效率相近，但是在350～400nm（UV A）时，氧化锌的遮蔽效率明显高于二氧化钛。同时氧化锌（n=1.9）的折射率小于二氧化钛（n=2.6），对光的漫反射率较低，使得纤维透明度较高且利于纺织品染整。活性氧化锌还可用来制造远红外线反射纤维的材料，俗称远红外陶瓷粉。而这种远红外线反射功能纤维是通过吸收人体发射出的热量，并且再向人体辐射一定波长范围的远红外线，除了可使人体皮下组织中血液流量增加，促进血液循环外，还可遮蔽红外线，减少热量损失，故此纤维较一般纤维蓄热保温。 活性氧化锌性质 氧化锌是一种半导体催化剂的电子结构，在光照射下，当一个具有一定能量的光子或者具有超过这个半导体带隙能量的光子射入半导体时，一个电子从价带NB激发到导带CB，而留下了一个空穴。激发态的导带电子和价带空穴能够重新结合消除输入的能量和热，电子在材料的表面态被捕捉，价态电子跃迁到导带，价带的空穴把周围环境中的羟基电子抢夺过来使羟基变成自由基，作为强氧化剂而完成对有机物（或含氯）的降解，将病菌和病毒杀死。活性氧化锌制备 氧化锌的制备方法分为三类：即直接法（亦称美国法）、间接法（亦称法国法）和湿化学法。目前许多市售氧化锌多为直接法或间接法产品，粒度为微米级，比表面积较小，这些性质大大制约了它们的应用领域及其在制品中的性能。云南化工冶金研究所采用湿化学法（NPP-法）制备纳米级活性氧化锌，可用各种含锌物料为原料，采用酸浸浸出锌，经过多次净化除去原料中的杂质，然后沉淀获得碱式碳酸锌，最后焙解获得活性氧化锌。与以往的制备纳米级超细氧化锌工艺技术相比，该新工艺具有以下技术方面的创新之处： 1.平衡条件下反应动力学原理与强化的传热技术结合，迅速完成碱式碳酸锌的焙解。 2.通过工艺参数的调整，可以制备不同纯度、粒度及颜色的各种型号的活性氧化锌产品。 3.本工艺可以利用多种含锌物料为原料，将其转化为高附加值产品。 4.典型绿色化工工艺，属于环境友好过程。 活性氧化锌性能表征 活性氧化锌的突出特点在于产品粒子为纳米级，同时具有纳米材料和传统氧化锌的双重特性。与传统氧化锌产品相比，其比表面积大、化学活性高，产品细度、化学纯度和粒子形
【集成电路(IC)】氧化锌压敏电阻器的原理简介与使用 【集成电路氧化锌压敏电阻器的原理简介与使用性能参数】 “压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。 压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。 在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。 一、氧化锌压敏电阻器微观结构及特性 氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。它的微观结构如图1所示。氧化锌陶瓷是由氧化锌晶粒及晶界物质组成的，其中氧化锌晶粒中掺有施主杂质而呈N型半导体，晶界物质中含有大量金属氧化物形成大量界面态，这样每一微观单元是一个背靠背肖特基势垒，整个陶瓷就是由许多背靠背肖特基垫垒串并联的组合体。图2是压敏电阻器的等效电路。
氧化锌压敏电阻器的典型V-I特性曲线如图3所示： 预击穿区：在此区域内，施加于压敏电阻器两端的电压小于其压敏电压，其导电属于热激发电子电导机理。因此，压敏电阻器相当于一个10MΩ以上的绝缘电阻(Rb远大于Rg)，这时通过压敏电阻器的阻性电流仅为微安级，可看作为开路。该区域是电路正常运行时压敏电阻器所处的状态。 击穿区：压敏电阻器两端施加一大于压敏电压的过电压时，其导电属于隧道击穿电子电导机理(Rb与Rg相当)，其伏安特性呈优异的非线性电导特性，即： I=CVα 其中I通过压敏电阻器的电流C与配方和工艺有关的常数 V压敏电阻器两端的电压α为非线性系数，一般大于30 由上式可见，在击穿区，压敏电阻器端电压的微小变化就可引起电流的急剧变化，压敏电阻器正是用这一特性来抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。 上升区：当过电压很大，使得通过压敏电阻器的电流大于约100A/cm2时，压敏电阻器的伏安特性主要由晶粒电阻的伏安特性来决定。此时压敏电阻器的伏安特性呈线性电导特性，即： I=V/Rg 上升区电流与电压几乎呈线性关系，压敏电阻器在该区域已经劣化，失去了其抑制过电压、吸收或释放浪涌的能量等特性。 根据压敏电阻器的导电机理，其对过电压的响应速度很快，如带引线式和专用电极产品，一般响应时间小于25纳秒。因此只要选择和使用得当，压敏电阻器对线路中出现的瞬态过电压有优良的抑制作用，从而达到保护电路中其它元件免遭过电压破坏的目的。 二、特点 (1) 通流容量大 (2) 限制电压低 (3) 响应速度快 (4) 无续流 (5) 对称的伏安特性(即产品无极性) (6) 电压温度系数低 三、氧化锌压敏电阻器应用及注意事项 1、氧化锌压敏电阻器应用原理 压敏电阻器与被保护的电器设备或元器件并联使用。当电路中出现雷电过电压或瞬态操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响应速度很快，它以纳秒级时间迅速呈
锌电解操作工艺 (2010-12-27 19:20:34) 转载 标签： 杂谈 一范围 本标准规定了电解工艺的基本原理,。工艺操作条件,岗位操作法, 原材料质量要求，产出物料质量要求,主要技术经济指标和主要设备. 二工艺目的及原理 1.工艺目的 使溶液中的锌通过电积提锌得到锌片，再熔铸成成品锌。 1.原理 锌电积一般釆用Pb-Ag(1%Ag)合金板为阳极，纯铝板为阴极，以酸性硫酸锌水溶液作为电解液，当通以直流电时，在阴极上发生锌的析出，在阳极上放出氧气。 阴极上 Zn2++2e=Zn 阳极上 H2O-2e=1/2O2 +2H+ 总反应式为 ZnSO4+H2O=Zn+H2SO4+1/2O2 因此，随着电解过程的进行，电解液中的含锌量不断减少，硫酸含量不断增加，为了保持电积条件的稳定，必须不断抽取一部分电解作为废液返回浸出，同时，相应地加入净化了的中性硫酸锌溶解，以补充所消耗的锌量，维持电解液中一定的H+，Zn2+含量，并稳定电解系统中的体积。 三硫酸锌溶液电解锌的生产工艺流程 四原辅材料质量要求。 1. 新液成份（g/l）符合企业标准的规定 Zn120-150 Cu≤0.002 Cd≤0.003 Fe≤0.015 Co≤0.0015 Ni≤ 0.0015 As≤0.003 Sb≤0.0005 Ge≤0.00005 Mn2.5-5 2. 废液成份（g/l） Zn35-60 H+140-200 五工艺操作条件 1. 槽温 37 -42℃ 2. 电流密度 500-550A/m2 3. 槽电压3.2-3.3V 4. 析出周期 24h 5. 同极中心距 62mm 6 . 添加剂 (1) 吐酒石:出槽前3min-5 min加入电解槽内,一般加入量为0..05-0.1g/槽 (2) 骨胶:装槽前1h-3h后加入电解槽内,加入量一般为0.25kg/t锌析出-0.5 kg/t析出锌 (3) 碳酸锶视锌析出含铅情况,每班在电解槽内加8次,每次加10-20 kg 7. 周期管理
氧化锌电阻片使用说明书 乐清市天极高压电气有限公司的氧化锌电阻片（以下简称电阻片），用于220伏~500千伏电压等级氧化锌避雷器，采用先进的配方和工艺生产，正确使用可避免产生质量问题，使其优越性能得到充分发挥。为此目的，并为了广大用户充分保证避雷器的装配质量，现就阀片使用中的要求与注意事项说明如下： 1.电阻片在芯体装配前的干燥 为了加强电阻片侧面绝缘强度，在电阻片侧面涂敷了具有高绝缘性能的有机涂料。目前国内普遍使用的有机涂料都有一定吸潮性，加上还有吸附水和表面凝露现象（如：夏天的自来水管表面产生水珠的现象即明显的表面凝露现象），因此，避雷器芯体装配前必须对电阻片进行干燥处理。 注：避雷器是保护电器。如避雷器内部有潮气，或者密封不良潮气侵入了内部，就不仅起不了保护作用，自身还会爆炸。因此避雷器装配工艺中的一个带关键性的要点，就是装配中必须确保避雷器内部干燥，并采取严密的密封措施确保长期使用过程中潮气不能侵入。避雷器芯体装配前对电阻片进行干燥处理，是确保避雷器内部干燥的重要措施。 对电阻片进行干燥处理应注意以下几点： ⑴．电阻片干燥处理应使用有热风循环的烘箱进行，烘箱内温差不大于5℃。没有热风循环的烘箱时必须用水银温度计测定确认烘箱内上下左右的温差，温差大于10℃的应慎重使用。 ⑵．电阻片摆放烘箱内应分行、分层摆放，行间层间必须留有一定的通风空间，不可堆放成一大堆。同时要注意电阻片必须远离加热器（如：电阻丝、加热管）放置，不堵塞通风孔（道），以避免局部温度过高使有机涂层老化。 ⑶．电阻片干燥的温度以100℃±5℃，保温3~4小时为佳。对升温速度无要求，但保温时间必须是温度到达100℃后再开始计时。 ⑷．保温后电阻片必须随烘箱冷却到60℃以下方可开门取出使用。需要加速冷却时可将烘箱门打开1~10cm，但当烘箱内温度降到60℃时必须将烘箱门关严。取出使用必须随用随取，每次取出少量，不可一次大量取出放置，以免再次吸潮。 ⑸．当天没有用完的电阻片，必须放入60℃烘箱内保管，或者下次使用前重新干燥。 2. 芯体装配 避雷器芯体装配间应安装空调机和除湿机，控制装配间温度在20℃~25℃、相对湿度不大于45％. 温度、湿度达到要求并且做好了各项准备工作后，再取出电阻片装配。装配中应注意电阻片的方向，全部电阻片都必须是印有电压数字的一端朝上（避雷器高压端），印有批号的一端朝下（避雷器接地端）。装配好的芯体保管中必须采取防潮措施，不可在没有防潮措施的情况下长时间放置。110kV 及以上电压等级的避雷器，阀片以外的其他零部件（包括金属零部件）装配前也都必须进行干燥处理。 3. 芯体固化 无纬带缠绕芯体烘烤固化，必须注意以下几点： ⑴．应使用有热风循环的烘箱进行，烘箱内温差不大于5℃。没有热风循环的烘箱同样必须用水银温度计测定确认烘箱内上下左右的温差，温差大于10℃的应慎重使用。 ⑵．芯体装入烘箱内相互之间必须留有一定通风间隙，芯体也不可贴近加热器，不要堵塞通风孔（道），以防止局部温度过高导致树脂老化。 ⑶．固化时必须逐渐升温，并在100℃左右保温1小时再逐渐升温至最高温度。
电解铝工艺流程 电解铝就是通过电解得到的铝，现代金属铝的生产主要采用冰晶石-氧化铝融盐电解法。生产工艺流程如图1所示。 1. 铝电解工艺 直流电通入电解槽，电解槽温度控制在940-960℃，熔融冰晶石是溶剂，氧化铝作为溶质，以炭素体作为阳极，铝液做为阴极，使溶解于电解质中的氧化铝在槽内的阴、阳两极发生电化学反应。在阴极电解析出金属铝，在阳极电解析出和气体。铝液定期用真空抬包析出，经过净化澄清后，浇铸成商品铝锭。阳极气体经净化后，废气排空，回收的氟化物等返回电解槽。 电解铝的主要设备是电解槽，现代铝工业主要有两种形式的槽式分别为自焙阳极电解槽和预焙阳极电解槽。以下为两种槽的比较：
图一：两种类型电解槽的比较 目前世界上大部分国家及生产企业都在使用大型预焙槽，槽的电流强度很大，不仅自动化程度高，能耗低，单槽产量高，而且满足了环保法规的要求。从铝电解槽的发展来看，目前电流强度达到17-22KA 的大型化各类阳极电解槽，产铝量为1200-1500Kg/d，电能消耗降低到13.5KW*H。下图为一种铝电解槽参数 图二：一种铝电解槽配置图 2. 电解烟气干法净化 2.1干法净化原理 干法净化就是以某种固体物质吸附另一种气体物质所完成的净化过程。具有吸附作用的物质称吸附剂，被吸附的物质叫吸附质。铝电
解含氟烟气的干法净化使用电解铝生产用的氧化铝，作为吸附剂吸附烟气中的氟化氢等大气污染物来完成对烟气的净化。氧化铝对氟化氢的吸附过程分三个步骤： （1）氟化氢在气相中不断扩散，通过氧化铝表面气膜到达氧化铝表面。 （2）氟化氢受氧化铝离子极化的化学键力的作用，形成化学吸附。 （3）被吸附的氟化氢和氧化铝发生化学反应，生成表面化合物―氟化铝。氟化氢的吸附率可达98%~99%，沥青烟的吸附率在95%以上。载有氟和沥青烟的氧化铝由布袋除尘器分离后供电解使用。回收的氟返回电解槽可补充电解生产过程中损失的氟元素，沥青焦油返槽后可逐步被烧掉。 2.2干法净化工艺流程 图3干法净化工艺流程图 干法净化工艺流程包括电解槽集气、吸附反应、气固分离、氧化铝输送、机械排风等五个部分，如图3所示。 （1）电解槽集气。电解槽散发的烟气呈无组织扩散状态，为了有效地控制污染，必须对电解槽进行密封。收集的烟气通过电解槽的排烟支管汇到电解厂房外的排烟总管，然后送往净化系统集中处理。
年产10000吨电解锌项目 1、生产规模 本项目用锌焙烧矿或低度氧化锌粉为原料，生产规模为年产电锌10000t。 2、产品方案 锌锭：10000t/a (Zn99.99%) 3、冶炼工艺 锌冶炼，采用常规湿法炼锌工艺流程。入厂锌焙烧矿的贮存时间按15天设计。锌浸出采用球磨浆化上矿。 浸出采用间断作业，分中浸和酸浸两个工序，浸出渣采用框式真空过滤和圆盘两段过滤。中浸浓缩上清液净化采用两段加锌粉净化工艺，液固分离采用板框压滤机。电解液冷却采用鼓风式空气冷却塔，电解槽清理采用真空掏槽装置。锌熔铸采用低频感应电炉熔化（或燃煤式反射炉），园盘铸锭机铸锭。 浸出渣处理采用干燥窑干燥后送回转窑挥发处理，产出的氧化锌尘就地浆化后泵送至浸出车间。 4、烟气收尘 锌浸出渣干燥窑烟气经两段旋涡收尘后排入大气，收集的烟尘送挥发窑处理。 浸出渣挥发窑烟气经冷却烟道、表面冷却器除尘，降温后送布袋除尘器除尘，然后经烟囱排入大气。 5、总图运输
5.1 总平面布置 以合理组织生产、改善厂区环境为原则，并结合场地地形、风向、各工序工艺特征以及尽量利用原有建构筑物等因素，将焙烧矿仓及湿法上矿布置在北端，浸出布置在中部，浓密净液、电积布置在场地西侧，浸出渣干燥及挥发布置在场地东侧，总降压站及整流所紧倚电积，锌熔铸布置在场地南端。其优点是：流程顺畅，物料输送线路短捷，能最大限度利用原有建构筑物，总降压站进出线短、方便，粉尘多的工序布置在场地下风向，能改善厂区生产环境等。 5.2 运输 总运输量48kt/a，其中运入28kt/a，运出约20kt/a，采用汽车运输。 6、给排水 6.1 给水 项目总用水量3934m3/d，其中新水757m3/d，循环水3177m3/d，水重复利用率80.7%。为节约水资源，项目设有三个循环用水系统。 6.2 排水 项目总排水量261m3/d，一般生产废水251m3/d，生活排水10m3/d。一般生产废水处理后循环使用，经处理后的生活废水直接排放，各车间跑、冒、滴、漏污水集中在各车间集液坑内，再返回生产过程中使用。 7、供电 7.1 电力负荷 总装机容量：8205kw
15万吨电解锌及综合回收利用 技改项目环境影响报告书 根据《建设项目环境保护管理条例》（xx令253号）和国家环境保护部《建设项目环境影响评价分类管理名录》的有关要求，xx科技有限公司已委托四川省川工环院环保科技有限责任公司承担15万吨电解锌及综合回收利用技改项目的环境影响评价工作，现项目环境影响报告书征求意见稿已编制完成（链接见附件1），根据《环境影响评价公众参与办法》等有关规定予以公示，征求与本建设项目环境影响有关的意见： 一、建设项目环境影响报告书概况 1.建设项目情况 项目名称：15万吨电解锌及综合回收利用技改项目 建设业主：xx科技有限公司 建设性质：改扩建 建设内容：本次改扩建工程，对二分厂现有电解锌生产线进行技改扩能，达到年产10万吨锌锭生产规模（其中5万吨锌锭送二分厂新建的1条5万t/a锌合金锭生产线制得锌合金锭），另新建1条1万t/a雾化锌粉生产线，新建1条处理规模达15万t/a的渣综合回收系统生产线，及辅助设施的建设；同时，企业将拆除一分厂现有24m2沸腾焙烧系统及配套设施。 2.区域环境质量现状
1）空气环境质量 本项目位于xx县，属于环境空气达标区，根据项目区域环境补充监测表明，项目其他因子满足《环境空气质量标准》（GB3095-20xx）二级标准和《环境影响评价技术导则大气环境》（HJ2.2-20xx）中附录D中相关标准要求。 2）水环境质量 项目纳污水体为xx河，xx河监测断面的各监测因子中，能满足《地表水环境质量标准》（GB3838-20xx）III类标准限值的要求。 区域地下水均满足《地下水质量标准》（GB/T 14848-20xx）III类标准。 3）声环境质量 现状监测表明，项目拟建地各噪声监测点的昼、夜间噪声监测值均满足《声环境质量标准》（GB3096-20xx）中3类区标准。 4）土壤环境质量 项目所在地土壤环境质量评价执行《土壤环境质量建设用地土壤污染风险管控标准(试行)》(GB36600—20xx）第二类用地筛选值及相关背景值参照标准，项目所在地土壤环境质量较好。 3.环保措施及达标排放 1）废气治理措施 本项目生产过程中，废气污染物主要来自渣回收系统，其中焙砂浸出废气、铜回收浸出废气、电解废气、氧化锌浸出废气、

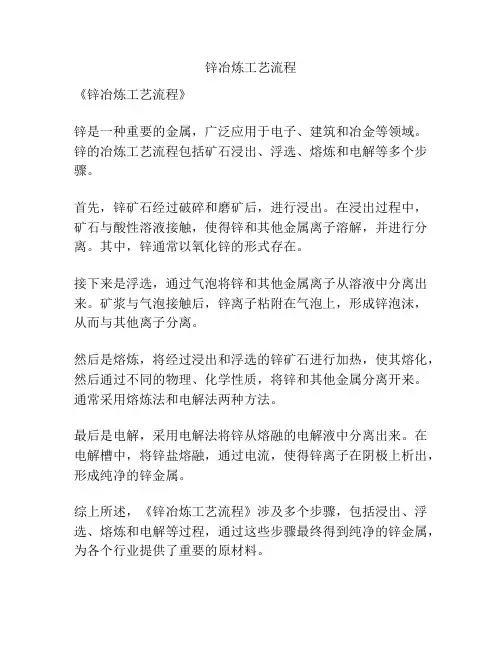

电解锌的工艺流程 为了减少锌冶金过程对环境的污染，促进锌冶金的长期健康的发展，研究开发新的电解锌的工艺流程具有重要的意义. 悬浮电解法是一种锌冶金的新方法，其优点是污染小，能耗低，过程简单。传统的锌悬浮电解工艺中一般采用HCl-MCl_2-H_2O电解液体系作为悬浮电解液，但该悬浮电解液体系存在设备腐蚀严重，阳极材料选择要求苛刻，不能直接获得金属锌等缺陷。我们研究开发的锌悬浮电解法是在前人研究的基础上采用全新的以硫酸锌溶液为基础的悬浮电解液体系，其优点是可以与现有的锌湿法冶金有机结合起来。研究了硫化锌矿在不同的硫酸盐体系中的溶解，通过阳极氧化极化曲线进行分析，得出当以硫酸锌、硫酸铵和硫酸作为硫化锌(精)矿悬浮电解液时，矿物能够有效地被氧化，氧化速度最快，能满足工业上生产金属锌的要求，并且合适的悬浮电解液组成为：锌90～130g/l，硫酸铵30～50g/l，硫酸30～50g/l，悬浮电解温度40～50℃，阳极氧化电位0.6～0.8V。确定了硫化锌(精)矿悬浮电解时的电解液后，我们又对硫化锌(精)矿在悬浮电解过程氧化特征即矿物氧化时其中各元素的氧化溶出情况进行分析，对阳极氧化进行了动力学研究，对氧化渣进行XRD和SEM分析，以了解其含锌矿物在悬浮电解过程中的氧化规律，还进行了渣中元素硫的回收。通过实验分析得出：硫化锌(精)矿在不同悬浮电解溶液中都能够被氧化，但有较大的差别，在硫酸锌、硫酸铵和硫酸的悬浮电解液中，矿物明显被氧化而溶解进入悬浮液中，氧化速度比较快，锌的氧化溶出率在96h的时间内达到86.73％。硫化锌矿物在不同悬浮电解液中氧化机理是相同的，但氧化的交换电流密度不大，温度升高明显加快电化学的氧化。电化学氧化过程中电子转移数为1，电化学机理为：ZnS=Zn~(2+)+S~-+e Zn~(2+)+2S~-=ZnS+S~0 氧化渣中的元素硫采用蒸馏法原理进行处理，元素硫的挥发率很高，超过80％。 通过对矿物系统的研究，我们最终得到电解锌的工艺流程，该工艺与传统的锌精矿湿法工艺相比，省去了焙烧工序和烟气制酸工序，产出元素硫，明显减少锌冶金过程的环境污染和降低锌冶金过程的能量消耗，是一个全新的新冶金工艺。
