锌电解操作工艺
(2010-12-27 19:20:34)
转载
标签：
杂谈
一范围
本标准规定了电解工艺的基本原理,。工艺操作条件,岗位操作法, 原材料质量要求，产出物料质量要求,主要技术经济指标和主要设备.
二工艺目的及原理
1.工艺目的
使溶液中的锌通过电积提锌得到锌片，再熔铸成成品锌。
1.原理
锌电积一般釆用Pb-Ag(1%Ag)合金板为阳极，纯铝板为阴极，以酸性硫酸锌水溶液作为电解液，当通以直流电时，在阴极上发生锌的析出，在阳极上放出氧气。
阴极上 Zn2++2e=Zn
阳极上 H2O-2e=1/2O2 +2H+
总反应式为 ZnSO4+H2O=Zn+H2SO4+1/2O2
因此，随着电解过程的进行，电解液中的含锌量不断减少，硫酸含量不断增加，为了保持电积条件的稳定，必须不断抽取一部分电解作为废液返回浸出，同时，相应地加入净化了的中性硫酸锌溶解，以补充所消耗的锌量，维持电解液中一定的H+，Zn2+含量，并稳定电解系统中的体积。
三硫酸锌溶液电解锌的生产工艺流程
四原辅材料质量要求。
1. 新液成份（g/l）符合企业标准的规定
Zn120-150 Cu≤0.002 Cd≤0.003 Fe≤0.015 Co≤0.0015 Ni≤
0.0015 As≤0.003 Sb≤0.0005 Ge≤0.00005
Mn2.5-5
2. 废液成份（g/l）
Zn35-60 H+140-200
五工艺操作条件
1. 槽温 37 -42℃
2. 电流密度 500-550A/m2
3. 槽电压3.2-3.3V
4. 析出周期 24h
5. 同极中心距 62mm
6 . 添加剂
(1) 吐酒石:出槽前3min-5 min加入电解槽内,一般加入量为0..05-0.1g/槽
(2) 骨胶:装槽前1h-3h后加入电解槽内,加入量一般为0.25kg/t锌析出-0.5 kg/t析出锌
(3) 碳酸锶视锌析出含铅情况,每班在电解槽内加8次,每次加10-20 kg
7. 周期管理
掏槽周期 30-40d
平刷阳极周期 4-5d
平整阴极周期30-40d
8. 空气冷却塔主要技术条件
进液温度 37-42℃
出液温度 30-37℃
喷洒压力 0.05MPa
清理周期 1-2个月
六岗位操作法
1. 按槽上把<四关>、槽下<七不准>操作法进行操作
（1）槽上把<四关>
(a) 导电关:导电头擦亮打紧,两极对正,极距均匀,消灭短、断路板；
(b) 极板关:接触准确,及时平整阴阳极板,不合格阴极铝板不装槽；
(c) 检查关:精心检查,调整,保证导电良好, 槽上整齐清洁,杂物不得入内；
(d) 添加剂关:适时、适量添加添加剂(吐酒石、骨胶、碳酸锶)。
（2）槽下<七不准>
(a) 导电片松动、发黑、板棒脱焊、裂缝的,掉套的阴极板不准装槽；
(b) 弯角、弯棒、板面不平整的阴极板不准装槽；
(c) 粘附着析出锌的阴极板不准装槽;
(d) 阴极板面附着酸液不准装槽;
(e) 阴极板面出现花纹、不光亮不准装槽;
(f) 导电、吊环挂耳断裂、损坏,板面有孔眼等缺陷不准装槽;
(g) 未经处理的新阴极板不准装槽;
2.槽上操作
（1）出槽前准备
称取所需的吐酒石,用热水配制成溶液,准备好擦导电头的布,检查吊钩是否牢靠,摆好阴极靠架.
（2）出装槽操作
配合吊车工靠稳铝板,然后将析出锌阴极吊挂出槽,挂吊要稳、准。每槽分两吊吊出,第一吊出槽后,装满阴极板,方可出第二吊。出槽时,注意观察,记准接触,导电头要擦亮, 擦布要拧干,洗布水每10槽必须换一次洗布水。洗布水或冲洗槽间过度(铜)板水不得流入槽内,装板时应按槽上把<四关>要求严格检查阴极板质量,装板时对正极距,导电片夹紧,分清边板,严禁误装,确保每块都导电良好.
（3）剥锌操作
(a)人工剥锌首先要抓稳阴极板,再用扁铲震打析出锌片靠液面线附近,不许震打铝板,以保持板面平整,板棒平直,延长铝板使用寿命；
(b)剥下的锌片应整齐码垛,垛高不得超过码垛架高度,注意不得把铅铁铜铝等杂物夹入锌片中；
(c)剥完锌后, 把锌片堆到指定地点和收拾碎锌,打扫现场卫生；
（4）平刷板操作
(a)平整板面必须用木锤,在平板桌上进行；
(b)刷板时,极板要在吊钧上挂稳,板面与刷滚对正,检查无误后方可启动刷板机；
(c)对窜酸板,花边板须上刷板机刷板,难剥的板送返溶池；
(d)工作完毕,做好设备防护和现场卫生；
（5）掏槽操作
(a)检查横****是否完好,用高压水或蒸汽冲洗干净横****的导电夹和导电桩头,将横
****吊至待清槽前的中间楼道上备用；
(b)提出待清的两槽中相邻的十张阴极板,吊出阳极板,迅速架上横****,检查无误后,
再进行其横****的架设,清理槽间结晶物；
(c)全部横****架好后,堵住电解槽的进液,用软轴泵将电解槽中的电解液全抽入下溜槽,然后将槽底阳极泥铲出装袋,把电解槽冲洗干净,往槽内进液；
(d)吊出的阳极板要刮阳极泥和板面及横梁平整,并清洗导电桩头和横梁上的结晶物,把脱落的绝缘夹装好；
(e) 槽内电解液达到三分之二时,按架横****的顺序,依次取下横****,装回阳极,阴极板；
(f)极板回位后,检查装槽质量,并进行现场清理,做好清槽记录.
(g)每天掏完槽后,要及时将掏出的阳极泥运到指定地点.
（6）查电操作
(a)每小时上槽检查一次电解槽内短、断路板情况,允许冶化10张短路板和酸板,汇得利有20张短路板和酸板；
(b) 电解槽上不允许有明显的漏电现象；
(c) 电解槽上相同极板的间距保持在62mm左右.不得超过70mm；
(d) 必须按时清理阳极板上的结晶物。
七主要设备技术要求见电解工艺主要设备
电解锌综合回收利用技改项目环境影响报告书 根据《建设项目环境保护管理条例》（国务院令253号）和国家环境保护部《建设项目环境影响评价分类管理名录》的有关要求。 X科技有限公司已委托X省川工环院环保科技有限责任公司承担15万吨电解锌及综合回收利用技改项目的环境影响评价工作，现项目环境影响报告书征求意见稿已编制完成（链接见附件1）。 根据《环境影响评价公众参与办法》等有关规定予以公示，征求与本建设项目环境影响有关的意见： 一、建设项目环境影响报告书概况 1.建设项目情况 项目名称：15万吨电解锌及综合回收利用技改项目 建设业主：X科技有限公司 建设性质：改扩建 建设内容：本次改扩建工程，对二分厂现有电解锌生产线进行技改扩能，达到年产10万吨锌锭生产规模（其中5万吨锌锭送二分厂新建的1条5万t/a锌合金锭生产线制得锌合金锭），另新建1条1万t/a雾化锌粉生产线，新建1条处理规模达15万t/a的渣综合回收系统生产线，及辅助设施的建设；同时，企业将拆除一分厂现有24m2沸腾焙烧系统
及配套设施。 2.区域环境质量现状 1）空气环境质量 本项目位于县，属于环境空气达标区，根据项目区域环境补充监测表明，项目其他因子满足《环境空气质量标准》（GB3095-2012）二级标准和《环境影响评价技术导则大气环境》（HJ2.2-2018）中附录D中相关标准要求。 2）水环境质量 项目纳污水体为X河，X河监测断面的各监测因子中，能满足《地表水环境质量标准》（GB3838-2002）III类标准限值的要求。 区域地下水均满足《地下水质量标准》（GB/T 14848-2017）III类标准。 3）声环境质量 现状监测表明，项目拟建地各噪声监测点的昼、夜间噪声监测值均满足《声环境质量标准》（GB3096-2008）中3类区标准。 4）土壤环境质量 项目所在地土壤环境质量评价执行《土壤环境质量建设用地土壤污染风险管控标准(试行)》(GB36600—2018）第二类用地筛选值及相关背景值参照标准，项目所在地土壤环境质量较好。
生气流，局部无镀层。 热镀锌原理及工艺说明 1引言 热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。 2热镀锌层防护性能 通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达 200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、 Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3热镀锌层形成过程 热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。其含铁量不大于0.003%。 4热镀锌工艺过程及有关说明 4.1工艺过程 工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验 4.2有关工艺过程说明 (1)脱脂 可采用化学去油或水基金属脱脂清洗剂去油，达到工件完全被水浸润为止。(2)酸洗 可采用H2SO415%，硫脲0.1%，40～60℃或用HCl20%，乌洛托品3～ 5g/L，20～40℃进行酸洗。加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量,同时加入抑雾剂抑制酸雾逸出。脱脂及酸洗处理不好都会造成镀层附着力不好，镀不上锌或锌层脱落。 (3)浸助镀剂 也称溶剂，可保持在浸镀前工件具有一定活性避免二次氧化，以增强镀层与基体结合。NH4Cl100-150g/L，ZnCl2150-180g/L，70～80℃，1～2min。并加入一定量的防爆剂. (4)烘干预热 为了防止工件在浸镀时由于温度急剧升高而变形，并除去残余水分，防止产生爆锌，造成锌液爆溅，预热一般为80～140℃。 (5)热镀锌 要控制好锌液温度、浸镀时间及工件从锌液中引出的速度。引出速度一般为1.5米/min。温度过低，锌液流动性差，镀层厚且不均匀，易产生流挂，外观质量差；温度高，锌液流动性好，锌液易脱离工件，减少流挂及皱皮现象发生，附着力强，镀层薄，外观好，生产效率高；但温度过高，工件及锌锅铁损严重，产生大量锌渣，影响浸锌层质量并且容易造成色差使表面颜色难看，锌耗高。 锌层厚度取决于锌液温度，浸锌时间，钢材材质和锌液成份。 一般厂家为了防止工件高温变形及减少由于铁损造成锌渣，都采用450～470℃，0.5～1.5min。有些工厂对大工件及铸铁件采用较高温度，但要避开铁损高峰的温度范围。但我们建议在锌液中添加有除铁功能和降低共晶温度的合金并且把镀锌温度降低至435-445℃。 (6)整理 镀后对工件整理主要是去除表面余锌及锌瘤，用采用热镀锌专用震动器来完成。 (7)钝化
一、电解铝的生产工艺流程： 氧化铝氟化盐碳阳极直流电 阳极气体 气体净化 铝水轧制或铸造 回收氟化物 排放废气净化澄清 浇铸 铝锭（电解铝） 二、电解铝的生产成本 电解铝的生产成本构成主要分为： 氧化铝、电力、辅料（氟化盐及阳极碳等）、人工和折旧三部分。其中氧化铝、氟化盐及碳素材料是电解铝的原材料。平均一吨的电解铝需要消耗1.95吨的氧化铝，25KG氟化盐。 1.氧化铝成本 一般来讲，每生产一吨电解铝需耗费2吨氧化铝，但目前大多数厂家生产一吨电解铝耗费氧化铝约在1.93吨—1.98吨之间，虽然这一比例随着各个厂家的努力还会有下降的趋势，但下降的幅度很小，我们理解为常量。目前，氧化铝的市场价格基本维持在2200元/吨—2300元/吨，我们按照市场的基本稳定价格维持在2200元/吨上下，我们取每生产一吨电解铝所耗费1.95吨为常数，可以计算出目前一吨电解铝所耗氧化铝费用为4290元。 2.电费成本 由于目前国内河南的电解铝产量较大，因此以河南的电价作为计算，河南电解铝工业电价约为0.442元/kwh。根据国家政策，7月1日起，国家电价总体上调0.025元/kwh，由此估算目前平均电价为0.467元/kwh。 电解铝行业耗电量很大，由于生产技术装备水平的差异，各生产企业每生产一吨电解铝所耗费的电量差异较大，目前国内大体在14000kwh—16000kwh之间，按照国家2008年的
耗电标准，每吨电解铝生产电解铝环节综合交流电耗为14400kwh，电价调整前与电价调整后的每吨电解铝的电费成本分别约为6365元和6725元，上涨幅度大概为360元。 3.辅料 （1）阳极碳成本 目前世界上的电解槽分为自焙槽和预焙槽。由于阳极碳要先经过焙烧，多了些工序，因此阳极碳块的价格相对较高。目前，自焙槽由于污染严重，逐渐被国家淘汰，所以以目前较为常用的预焙槽进行核算。一吨阳极碳的市场价格约为2000元，每生产一吨电解铝预焙槽耗碳0.6吨，据此得出一吨电解铝所耗费的阳极碳为1200元。 （2）氟化盐 目前，氟化盐的市场价约为2600元/吨，一般每生产一吨电解铝只耗用25KG。根据核算，大概一吨电解铝所耗费的氟化盐65元。 综上所述，国内每生产一吨电解铝所耗费的社会平均原材料成本为4290（氧化铝）＋6725（电价）＋1200（阳极碳）＋65（氟化盐）＝12280元。这仅仅是制造成本当中最基本的直接材料费用，而一个企业要维持简单的社会再生产必须得支付企业人员的工资、管理费用、财务费用和销售费用、摊销机器厂房折旧费用、银行贷款利息及税金等，这些都应该计入企业的生产成本。根据易贸的数据统计，目前国内企业这方面的成本约占整个电解铝生产成本的13%，按近期电解铝市场价格为12280元/吨计算，这方面的成本为2029元左右，那么一吨电解铝的总成本为17637元左右。
湿法电解锌工艺流程选择概述 1.。1 工艺流程选择 根据原料成份采用常规的工艺流程，技术成熟可靠，劳动环境好，有较好的经济效益，同时综合回收铜、镉、钴等伴生有价金属。工艺流程特点如下： （1）挥发窑产出的氧化锌烟尘一般含气氟、氯、砷、锑杂质，且含有较高的有机物，影响湿法炼锌工艺，所以通常氧化锌烟尘需先进多膛焙烧脱除以上杂质。 （2）氧化锌烟尘和焙砂需分别进行浸出，浸出渣采用回转窑挥发处理，所产氧化锌烟尘送多膛焙烧炉处理。 （3）氧化锌烟尘浸出液返焙砂系统，经中性浸出浓密后，上清液送净液车间处理，净液采用三段净化工艺流程。 （4）净化后液送往电解车间进行电解。产出阴极锌片经熔铸后得锌锭成品。 （5）净液产出的铜镉渣和钴渣进行综合回收（或外卖）。 1.6.2 工艺流程简述 焙砂经中浸、酸浸两段浸出、浓密、过滤，得到中浸上清液及酸浸渣。酸浸渣视含银品位进行银的回收后送回转窑挥发处理得氧化锌，经脱氟、氯，然后进行单独浸出，浸液与焙砂系统的浸出液混合后送净液。回转窑渣送渣场堆存。产出的中浸上清液经三段净化，即第一段用锌粉除铜镉；第二段用锌粉和锑盐高温除钴；第三段再用锌粉除复溶的镉，以保证新液的质量，所得新液送电解。电解采用传统的电解沉积工艺，用人工剥离锌片，剥下的锌片送熔铸，产出锌锭。
采用上述工艺流程的理由：主要是该工艺流程基建投资省，易于上马，建设周期短、见效快、效益高。这在株冶后10万吨电锌扩建、广西、云南、贵州等多家企业的实践中，已得到充分证实和肯定。 对净液工艺的选择，目前国内外湿法炼锌净液流程的发展趋势，主要是溶液深度净化。采用先冷后热的净液流程，为保证净液质量，设置三段净化，当第二段净化质量合格时，也可以不进行第三段净化，直接送电解。该流程稳妥可靠，净化质量高，能满足生产0#锌和1#锌的新液质量要求。 作业制度，拟采用连续操作，国内西北冶、株冶等都有生产经验。与间断操作相比，可大减少设备的容积，减少设备数量，相应可减少厂房建筑面积，故可大幅度降低基建投资。 1..3 综合利用及环境保护 浸出渣可根据含银品位高低进行银的回收后再送回转窑处理，所得氧化锌经脱氟、氯后进入氧化锌浸出系统，进一步回收锌、铟等有价金属。 净液所得铜镉渣经低酸浸出后，所得铜渣可作为炼铜原料出售。 浸出液经锌粉置换，所得贫镉液含锌很高，返回锌浸出车间，所得海绵镉进一步处理后，获得最终产品镉锭出售。 净液所得钴渣，经酸洗脱锌后根据含钴品位再考虑是否回收钴，暂时先堆存（或外卖）。 熔铸所得浮渣，其粗粒可返回熔化或作生产锌粉用。处理所得氧化锌可作为生产硫酸锌或氯化锌的原料，根据需求而定。 各湿法炼锌车间的污酸、污水，经中和沉处理后，可达到国家工业排放标准。
电解铝工艺流程 电解铝就是通过电解得到的铝，现代金属铝的生产主要采用冰晶石-氧化铝融盐电解法。生产工艺流程如图1所示。 1. 铝电解工艺 直流电通入电解槽，电解槽温度控制在940-960℃，熔融冰晶石是溶剂，氧化铝作为溶质，以炭素体作为阳极，铝液做为阴极，使溶解于电解质中的氧化铝在槽内的阴、阳两极发生电化学反应。在阴极电解析出金属铝，在阳极电解析出和气体。铝液定期用真空抬包析出，经过净化澄清后，浇铸成商品铝锭。阳极气体经净化后，废气排空，回收的氟化物等返回电解槽。 电解铝的主要设备是电解槽，现代铝工业主要有两种形式的槽式分别为自焙阳极电解槽和预焙阳极电解槽。以下为两种槽的比较：
图一：两种类型电解槽的比较 目前世界上大部分国家及生产企业都在使用大型预焙槽，槽的电流强度很大，不仅自动化程度高，能耗低，单槽产量高，而且满足了环保法规的要求。从铝电解槽的发展来看，目前电流强度达到17-22KA 的大型化各类阳极电解槽，产铝量为1200-1500Kg/d，电能消耗降低到13.5KW*H。下图为一种铝电解槽参数 图二：一种铝电解槽配置图 2. 电解烟气干法净化 2.1干法净化原理 干法净化就是以某种固体物质吸附另一种气体物质所完成的净化过程。具有吸附作用的物质称吸附剂，被吸附的物质叫吸附质。铝电
解含氟烟气的干法净化使用电解铝生产用的氧化铝，作为吸附剂吸附烟气中的氟化氢等大气污染物来完成对烟气的净化。氧化铝对氟化氢的吸附过程分三个步骤： （1）氟化氢在气相中不断扩散，通过氧化铝表面气膜到达氧化铝表面。 （2）氟化氢受氧化铝离子极化的化学键力的作用，形成化学吸附。 （3）被吸附的氟化氢和氧化铝发生化学反应，生成表面化合物―氟化铝。氟化氢的吸附率可达98%~99%，沥青烟的吸附率在95%以上。载有氟和沥青烟的氧化铝由布袋除尘器分离后供电解使用。回收的氟返回电解槽可补充电解生产过程中损失的氟元素，沥青焦油返槽后可逐步被烧掉。 2.2干法净化工艺流程 图3干法净化工艺流程图 干法净化工艺流程包括电解槽集气、吸附反应、气固分离、氧化铝输送、机械排风等五个部分，如图3所示。 （1）电解槽集气。电解槽散发的烟气呈无组织扩散状态，为了有效地控制污染，必须对电解槽进行密封。收集的烟气通过电解槽的排烟支管汇到电解厂房外的排烟总管，然后送往净化系统集中处理。
3.1概述 工业上从硫酸锌水溶液中电解沉积锌有三种工艺：即低酸低电流密度法（标准法）；中酸中电流密度法(中间法)和高酸高电流密度法。目前我国多采用中酸中电流密度法的下限，低酸低电流密度法上限的电解法。表3-1为三种方法的比较。 表3-1 锌电积三种工艺的比较 工艺方法电解液含 H2SO4（克/升）电流密度 （安/米2） 优缺点 酸低电流密度法（标准法）110--130 300--500 耗电少，生产能力小， 基建投资大 中酸中电流密度法(中间法) 130--160 500--300 生产操作比前者简单， 生产能力比前者大但 比后者小基建投资小 高酸高电流密度法220--300 800～1000 甚至大于 1000 生产能力大；耗电多； 电解槽结构复杂。 3.2 设计任务 设计生产能力为7万吨锌锭的电解设备 3.3 原始资料 3.3.1 设进入电解槽的电解液成份如表3-2所示： 表3-2 进入电解槽的电解液成份（克/升） 组成 Zn Fe Cd Cu CO Mn （克/升） 120 0.045 0.005 0.0004 0.005 4.720 3.3.2 电解后电解废液成份如表3-3所示 表3-3 电解废液成份（克/升） 组成 Zn Fe Cd Cu CO Mn （克/升） 46 0.028 0.003 0.0002 0.005 3.217 3.3.3 一些技术条件及技术经济指标 用于制造锌粉之锌锭占年产锌锭量的百分比，β=0.028；年工作日为330日。 阴极锌熔铸直收率η 1 = 97%
阴极电流密度 D 阴 = 520安培 槽电压 V 槽 = 3.20伏 电流效率 ηi = 98% 阴极规格 长×宽×厚= 1000×666×4（毫米） 3.4 工艺过程及设备计算 3.4.1物料平衡及电解槽计算 阴极锌成份的计算 在电积过程中，一部分铜、铁、镉与锌一齐在阴极上沉积，一升电解液得到的阴极锌含金属量如表3-4所示。 表3-4 一升电解液沉积的金属量（克） 组 成 Zn Fe Cd Cu 共计 （克） 64.00 0.005 0.002 0.0002 64.0072 铅-银阳极在电解过程中被腐蚀，使一部分铅进入到阴极锌中。设阴极锌含铅0.006%则进入到阴极锌中铅的量为： 0038.0100 006 .00072.64=?克 那么阴极锌的成份如表3-5所示。 表3-5 阴 极 锌 成 份 组成 Zn Pb Fe Cd Cu 共计 重量（克） 64.00 0.0038 0.0050 0.0020 0.00020 64.0110 % 99.983 0.006 0.0078 0.003 0.0003 100 3.4.2 所需电解槽数量的计算 （1）每日应产出的阴极锌量的计算。 Q 1= η βm Q ) 1(+吨 式中： Q 1----每日应产出阴极锌的数量，吨； Q ----设计生产能力，吨锌锭/年；
锌电解操作工艺 (2010-12-27 19:20:34) 转载 标签： 杂谈 一范围 本标准规定了电解工艺的基本原理,。工艺操作条件,岗位操作法, 原材料质量要求，产出物料质量要求,主要技术经济指标和主要设备. 二工艺目的及原理 1.工艺目的 使溶液中的锌通过电积提锌得到锌片，再熔铸成成品锌。 1.原理 锌电积一般釆用Pb-Ag(1%Ag)合金板为阳极，纯铝板为阴极，以酸性硫酸锌水溶液作为电解液，当通以直流电时，在阴极上发生锌的析出，在阳极上放出氧气。 阴极上 Zn2++2e=Zn 阳极上 H2O-2e=1/2O2 +2H+ 总反应式为 ZnSO4+H2O=Zn+H2SO4+1/2O2 因此，随着电解过程的进行，电解液中的含锌量不断减少，硫酸含量不断增加，为了保持电积条件的稳定，必须不断抽取一部分电解作为废液返回浸出，同时，相应地加入净化了的中性硫酸锌溶解，以补充所消耗的锌量，维持电解液中一定的H+，Zn2+含量，并稳定电解系统中的体积。 三硫酸锌溶液电解锌的生产工艺流程 四原辅材料质量要求。 1. 新液成份（g/l）符合企业标准的规定 Zn120-150 Cu≤0.002 Cd≤0.003 Fe≤0.015 Co≤0.0015 Ni≤ 0.0015 As≤0.003 Sb≤0.0005 Ge≤0.00005 Mn2.5-5 2. 废液成份（g/l） Zn35-60 H+140-200 五工艺操作条件 1. 槽温 37 -42℃ 2. 电流密度 500-550A/m2 3. 槽电压3.2-3.3V 4. 析出周期 24h 5. 同极中心距 62mm 6 . 添加剂 (1) 吐酒石:出槽前3min-5 min加入电解槽内,一般加入量为0..05-0.1g/槽 (2) 骨胶:装槽前1h-3h后加入电解槽内,加入量一般为0.25kg/t锌析出-0.5 kg/t析出锌 (3) 碳酸锶视锌析出含铅情况,每班在电解槽内加8次,每次加10-20 kg 7. 周期管理

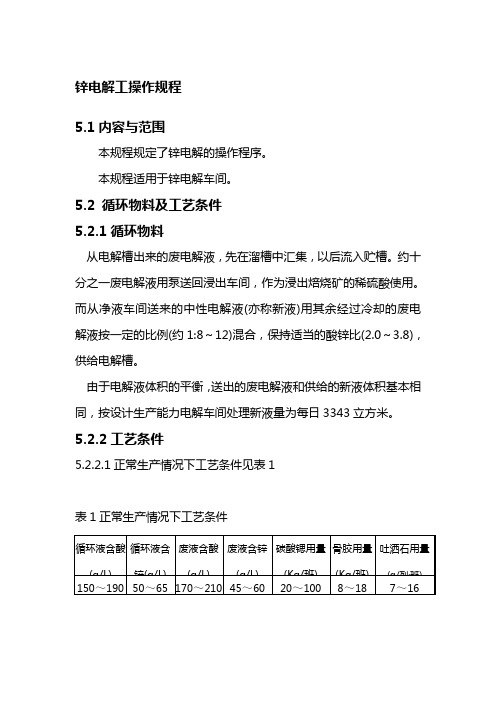

锌电解工操作规程 5.1内容与范围 本规程规定了锌电解的操作程序。 本规程适用于锌电解车间。 5.2 循环物料及工艺条件 5.2.1循环物料 从电解槽出来的废电解液，先在溜槽中汇集，以后流入贮槽。约十分之一废电解液用泵送回浸出车间，作为浸出焙烧矿的稀硫酸使用。而从净液车间送来的中性电解液(亦称新液)用其余经过冷却的废电解液按一定的比例(约1:8～12)混合，保持适当的酸锌比(2.0～3.8)，供给电解槽。 由于电解液体积的平衡，送出的废电解液和供给的新液体积基本相同，按设计生产能力电解车间处理新液量为每日3343立方米。 5.2.2工艺条件 5.2.2.1正常生产情况下工艺条件见表1 表1正常生产情况下工艺条件
5.2.2.2开停车时工艺条件见表2 表2开停车时工艺条件 5.3车间正常操作 5.3.1 新液泵操作 5.3.1.1开泵前，先用手盘车，检查转动是否灵活，如安装或检修后的泵应检查旋转方向是否正确。 5.3.1.2 停泵时，切断电源，关闭进口阀门，放出泵内溶液，避免结晶。 5.3.1.3 注意观察新液质量，发现新液浑浊等异常现象时，要立即报告车间调度，不合格新液未征得调度同意，不得使用。 5.3.1.4 根据化验结果控制混合液锌、酸含量在技术卡片规定范围内，如生产不正常而达不到规定要求时，应向车间调度报告。 5.3.1.5 新液泵操作安全注意事项 5.3.1.5.1 上岗前穿戴好各种劳保用品。 5.3.1.5.2 开泵前应先盘车，并按操作规程中的一系列要求做好检查工作。 5.3.1.5.3 检查电机是否接地，转动部分有无安全装置和障碍物，当
运转中一旦发现故障应及时停车处理。 5.3.1.5.4 严禁用水冲洗电器设备。 5.3.1.5.5 不准用湿手或金属棒启动电器设备。 5.3.1.5.6 清扫设备时，必须停车后方可进行。 5.3.2 废液泵及循环泵操作 5.3.2.1 开泵：开泵前先用手盘对轮1～2圈，检查有无故障和轴封填料口松紧程度。打开进液阀，检查泵的进液端是否漏液。确认无故障，方可启动。启动后检查响声是否正常，转动是否正确，电流指示是否在正常范围内，震动是否太大。确认无误后，便可全部打开进液阀，投入正常运行。 5.3.2.2 停泵：先关进液阀，只稍留缝隙，然后停车，待管道内余液全部倒完后，再关紧进液阀，防止滴漏，注意换泵时应先开后停。 5.3.2.3 控制好废液的送出量，保证电解生产的正常进行，正常情况下，保持贮槽液面在堰上0.5米（约五块砖）。 5.3.2.4 按时检查泵的电流表、电机温度并注意查看泵体和管道是否漏液。 5.3.2.5 安全注意事项 5.3.2.5.1 上岗前穿戴好各种劳保用品。 5.3.2.5.2 启动设备前，作好操作规程中的一系列检查工作，特别要注意电机的接地是否安好，转动部分有无安全装置和障碍物，运转中
F4生产工艺流程及主要设备 F4.1电解铝生产系统 F4.1.1氧化铝及氟化盐贮运车间 氧化铝及氟化盐贮运系统主要任务是贮存由厂外运来的氧化铝和氟化盐，并按需要及时将其送到电解车间的电解槽上料箱内。包括：氧化铝及氟化盐仓库、氧化铝超浓相输送和天车加料。本工程所需的袋装氧化铝由汽车运至氧化铝仓库，由浓相输送系统输送至两栋电解车间之间的两座直径为18m，高度为33m的新鲜氧化铝日用贮槽中，新鲜氧化铝经过烟气净化系统生成载氟氧化铝，由气力提升机送入载氟氧化铝日用贮槽中，再由超浓相输送系统送至每台电解槽的料箱内。 （1）氧化铝及氟化盐仓库 氧化铝及氟化盐仓库的主要任务是贮存由厂外运来的氧化铝，并将其输送到新鲜氧化铝日用贮槽中。另外，氧化铝及氟化盐仓库内还要贮存由厂外运来的氟化盐，在仓库内将氟化盐通过拆袋平台装入氟化盐料斗，运往电解车间，再通过天车吊运料斗将氟化盐加入电解槽的氟化盐料箱内，供电解生产使用。 氧化铝仓库控制设两套氧化铝仓库（每套4个10m3压力罐。）控制室内各配置1套PLC控制系统。皆采用PLC+操作员面板的控制方式。完成对氧化铝贮仓的送料过程。控制室的操作站监控本工段的生产、运行过程。 主要检测和控制内容：压力罐高和低料位、压力罐压力、压力罐输送阀后压力、压缩空气总管压力及电磁阀的程序控制等。 （2）氧化铝超浓相输送 氧化铝超浓相输送系统任务是将载氟氧化铝(净化系统检修时为新鲜氧化铝)送入每台电解槽槽上氧化铝料箱中。按电解铝生产过程中氧化铝用量要求，由槽控箱控制打壳、加料，加入电解槽内的电解质中。 超浓相输送系统控制设2套超浓相输送系统信号均进入电解烟气净化控制室PLC系统中，与电解烟气净化系统共用一套PLC控制系统，完成向电解槽上料仓的送料过程。PLC柜和操作站安装在相应
年产10000吨电解锌项目 1、生产规模 本项目用锌焙烧矿或低度氧化锌粉为原料，生产规模为年产电锌10000t。 2、产品方案 锌锭：10000t/a (Zn99.99%) 3、冶炼工艺 锌冶炼，采用常规湿法炼锌工艺流程。入厂锌焙烧矿的贮存时间按15天设计。锌浸出采用球磨浆化上矿。 浸出采用间断作业，分中浸和酸浸两个工序，浸出渣采用框式真空过滤和圆盘两段过滤。中浸浓缩上清液净化采用两段加锌粉净化工艺，液固分离采用板框压滤机。电解液冷却采用鼓风式空气冷却塔，电解槽清理采用真空掏槽装置。锌熔铸采用低频感应电炉熔化（或燃煤式反射炉），园盘铸锭机铸锭。 浸出渣处理采用干燥窑干燥后送回转窑挥发处理，产出的氧化锌尘就地浆化后泵送至浸出车间。 4、烟气收尘 锌浸出渣干燥窑烟气经两段旋涡收尘后排入大气，收集的烟尘送挥发窑处理。 浸出渣挥发窑烟气经冷却烟道、表面冷却器除尘，降温后送布袋除尘器除尘，然后经烟囱排入大气。 5、总图运输
5.1 总平面布置 以合理组织生产、改善厂区环境为原则，并结合场地地形、风向、各工序工艺特征以及尽量利用原有建构筑物等因素，将焙烧矿仓及湿法上矿布置在北端，浸出布置在中部，浓密净液、电积布置在场地西侧，浸出渣干燥及挥发布置在场地东侧，总降压站及整流所紧倚电积，锌熔铸布置在场地南端。其优点是：流程顺畅，物料输送线路短捷，能最大限度利用原有建构筑物，总降压站进出线短、方便，粉尘多的工序布置在场地下风向，能改善厂区生产环境等。 5.2 运输 总运输量48kt/a，其中运入28kt/a，运出约20kt/a，采用汽车运输。 6、给排水 6.1 给水 项目总用水量3934m3/d，其中新水757m3/d，循环水3177m3/d，水重复利用率80.7%。为节约水资源，项目设有三个循环用水系统。 6.2 排水 项目总排水量261m3/d，一般生产废水251m3/d，生活排水10m3/d。一般生产废水处理后循环使用，经处理后的生活废水直接排放，各车间跑、冒、滴、漏污水集中在各车间集液坑内，再返回生产过程中使用。 7、供电 7.1 电力负荷 总装机容量：8205kw
电解铝工艺 电解铝 - 简介 电解铝就是通过电解得到的铝。现代电解铝工业生产采用冰晶石-氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。 电解铝 - 工艺流程 电解铝生产过程 铝电解工艺流程：现代铝工业生产采用冰晶石—氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。化学反应主要通过这个方程进行：2Al2O3==4Al 3O2。阳极：2O2ˉ-4eˉ=O2↑阴极:Al3 3eˉ=Al。阳极产物主要是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘。为保护环境和人类健康需对阳极气体进行净化处理，除去有害气体和粉尘后排入大气。阴极产物是铝液，铝液通过真空抬包从槽内抽出，送往铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯.型材等。其生产工艺流程如下图： 氧化铝氟化盐碳阳极直流电 ↓↓↓↓ ↓ 排出阳极气体------ 电解槽
↑↓↓ 废气←气体净化铝液 ↓↓ 回收氟化物净化澄清 ↓↓↓ 返回电解槽 浇注轧制或铸造 ↓↓ 铝锭线坯或型材 电解铝 - 产业特点 电解铝 世界上所有的铝都是用电解法生产出来的。铝电解工业生产采用霍尔-埃鲁冰晶石-氧化铝融盐电解法，即以冰晶石为主的氟化盐作为熔剂，氧化铝为熔质组成多相电解质体系。其中Na2AlF6-Al2O3二元系和Na3AlF6-AlF3-Al2O3三元系是工业电解质的基础。电解铝工业对环境影响较大，属于高耗能，高污染行业。电解铝生产中排出的废气主要是CO2，以及以HF气体为主的气-固氟化物等。CO2是一种温室气体，是造成全球气候变暖的主要原因。而氟化物中的CF4和C2F6其温室作用效果是二氧化碳的6500-10000倍，并且会对臭氧层造成不同程度的影响。HF则是一种剧毒气体，通过皮肤或呼吸道进入人体，仅需1.5g便可以致死。
15万吨电解锌及综合回收利用 技改项目环境影响报告书 根据《建设项目环境保护管理条例》（xx令253号）和国家环境保护部《建设项目环境影响评价分类管理名录》的有关要求，xx科技有限公司已委托四川省川工环院环保科技有限责任公司承担15万吨电解锌及综合回收利用技改项目的环境影响评价工作，现项目环境影响报告书征求意见稿已编制完成（链接见附件1），根据《环境影响评价公众参与办法》等有关规定予以公示，征求与本建设项目环境影响有关的意见： 一、建设项目环境影响报告书概况 1.建设项目情况 项目名称：15万吨电解锌及综合回收利用技改项目 建设业主：xx科技有限公司 建设性质：改扩建 建设内容：本次改扩建工程，对二分厂现有电解锌生产线进行技改扩能，达到年产10万吨锌锭生产规模（其中5万吨锌锭送二分厂新建的1条5万t/a锌合金锭生产线制得锌合金锭），另新建1条1万t/a雾化锌粉生产线，新建1条处理规模达15万t/a的渣综合回收系统生产线，及辅助设施的建设；同时，企业将拆除一分厂现有24m2沸腾焙烧系统及配套设施。 2.区域环境质量现状
1）空气环境质量 本项目位于xx县，属于环境空气达标区，根据项目区域环境补充监测表明，项目其他因子满足《环境空气质量标准》（GB3095-20xx）二级标准和《环境影响评价技术导则大气环境》（HJ2.2-20xx）中附录D中相关标准要求。 2）水环境质量 项目纳污水体为xx河，xx河监测断面的各监测因子中，能满足《地表水环境质量标准》（GB3838-20xx）III类标准限值的要求。 区域地下水均满足《地下水质量标准》（GB/T 14848-20xx）III类标准。 3）声环境质量 现状监测表明，项目拟建地各噪声监测点的昼、夜间噪声监测值均满足《声环境质量标准》（GB3096-20xx）中3类区标准。 4）土壤环境质量 项目所在地土壤环境质量评价执行《土壤环境质量建设用地土壤污染风险管控标准(试行)》(GB36600—20xx）第二类用地筛选值及相关背景值参照标准，项目所在地土壤环境质量较好。 3.环保措施及达标排放 1）废气治理措施 本项目生产过程中，废气污染物主要来自渣回收系统，其中焙砂浸出废气、铜回收浸出废气、电解废气、氧化锌浸出废气、
湿法电解锌工艺流程选择概述 Ko 1工艺流程选择 根据原料成份采用常规得工艺流程，技术成熟可靠，劳动环境好，有较好得经济效益，同时综合回收铜、镉、钻等伴生有价金属。工艺流程特点如下：(1)挥发窑产出得氧化锌烟尘一般含气氟、氯、碑、铮杂质，且含有较高得有机物，影响湿法炼锌工艺，所以通常氧化锌烟尘需先进多膛焙烧脱除以上杂质。 (2)氧化锌烟尘与焙砂需分别进行浸出，浸出渣采用回转窑挥发处理，所产氧化锌烟尘送多膛焙烧炉处理。 (3)氧化锌烟尘浸出液返焙砂系统，经中性浸出浓密后，上清液送净液车间处理，净液采用三段净化工艺流程。 (4)净化后液送往电解车间进行电解。产出阴极锌片经熔铸后得锌锭成品O (5)净液产出得铜镉渣与姑渣进行综合回收(或外卖)o 1.6.2 工艺流程简述 焙砂经中浸、酸浸两段浸出、浓密、过滤，得到中浸上清液及酸浸渣。酸浸渣视含银品位进行银得回收后送回转窑挥发处理得氧化锌，经脱氟、氯，然后进行单独浸出，浸液与焙砂系统得浸出液混合后送净液。回转窑渣送渣场堆存。产出得中浸上清液经三段净化，即第一段用锌粉除铜镉；第二段用锌粉与钱盐高温除姑；第三段再用锌粉除复溶得镉，以保证新液得质量，所得新液送电解。电解采用传统得电解沉积工艺，用人工剥离锌片，剥下得锌片送熔铸，产出锌锭。 采用上述工艺流程得理由：主要就是该工艺流程基建投资省，易于上马，建设周期短、见效快、效益高。这在株冶后10万吨电锌扩建、广西、云南、贵州等多家企业得实践中，已得到充分证实与肯定。
对净液工艺得选择，目前国内外湿法炼锌净液流程得发展趋势，主要就是溶液深度净化。采用先冷后热得净液流程，为保证净液质量，设置三段净化，当第二段净化质量合格时，也可以不进行第三段净化，直接送电解。该流程稳妥可靠，净化质量高，能满足生产0#锌与1#锌得新液质量要求。 作业制度，拟采用连续操作，国内西北冶、株冶等都有生产经验。与间断操作相比，可大减少设备得容积，减少设备数量，相应可减少厂房建筑面积，故可大幅度降低基建投资。 1、、3综合利用及环境保护 浸出渣可根据含银品位高低进行银得回收后再送回转窑处理，所得氧化锌经脱氟、氯后进入氧化锌浸出系统，进一步回收锌、锢等有价金属。 净液所得铜镉渣经低酸浸出后，所得铜渣可作为炼铜原料出售。 浸出液经锌粉置换，所得贫镉液含锌很高，返回锌浸出车间，所得海绵镉进一步处理后，获得最终产品镉锭出售。 净液所得姑渣，经酸洗脱锌后根据含姑品位再考虑就是否回收姑，暂时先堆存（或外卖）。 熔铸所得浮渣，其粗粒可返回熔化或作生产锌粉用。处理所得氧化锌可作为生产硫酸锌或氯化锌得原料，根据需求而定。 各湿法炼锌车间得污酸、污水，经中与沉处理后，可达到国家工业排放标准。 为合理使用电能，本设计根据国外电解工厂得经验，电流密度采用白天低(400A/ m2)夜间高(500A/ m2)得操作制度；根据比利时老山锌公司、日本得彥岛、饭岛、小鸣浜与安中等国外诸多10万吨/年以上电锌厂电解车间采用自然通风、局部强制通风与两班制剥锌得生产经验，本设计采用车间自然通风，所有可能产生酸雾得溜槽与贮槽均加盖并予以强制抽风，剥锌厂房局部強制通
电解锌的工艺流程 为了减少锌冶金过程对环境的污染，促进锌冶金的长期健康的发展，研究开发新的电解锌的工艺流程具有重要的意义. 悬浮电解法是一种锌冶金的新方法，其优点是污染小，能耗低，过程简单。传统的锌悬浮电解工艺中一般采用HCl-MCl_2-H_2O电解液体系作为悬浮电解液，但该悬浮电解液体系存在设备腐蚀严重，阳极材料选择要求苛刻，不能直接获得金属锌等缺陷。我们研究开发的锌悬浮电解法是在前人研究的基础上采用全新的以硫酸锌溶液为基础的悬浮电解液体系，其优点是可以与现有的锌湿法冶金有机结合起来。研究了硫化锌矿在不同的硫酸盐体系中的溶解，通过阳极氧化极化曲线进行分析，得出当以硫酸锌、硫酸铵和硫酸作为硫化锌(精)矿悬浮电解液时，矿物能够有效地被氧化，氧化速度最快，能满足工业上生产金属锌的要求，并且合适的悬浮电解液组成为：锌90～130g/l，硫酸铵30～50g/l，硫酸30～50g/l，悬浮电解温度40～50℃，阳极氧化电位0.6～0.8V。确定了硫化锌(精)矿悬浮电解时的电解液后，我们又对硫化锌(精)矿在悬浮电解过程氧化特征即矿物氧化时其中各元素的氧化溶出情况进行分析，对阳极氧化进行了动力学研究，对氧化渣进行XRD和SEM分析，以了解其含锌矿物在悬浮电解过程中的氧化规律，还进行了渣中元素硫的回收。通过实验分析得出：硫化锌(精)矿在不同悬浮电解溶液中都能够被氧化，但有较大的差别，在硫酸锌、硫酸铵和硫酸的悬浮电解液中，矿物明显被氧化而溶解进入悬浮液中，氧化速度比较快，锌的氧化溶出率在96h的时间内达到86.73％。硫化锌矿物在不同悬浮电解液中氧化机理是相同的，但氧化的交换电流密度不大，温度升高明显加快电化学的氧化。电化学氧化过程中电子转移数为1，电化学机理为：ZnS=Zn~(2+)+S~-+e Zn~(2+)+2S~-=ZnS+S~0 氧化渣中的元素硫采用蒸馏法原理进行处理，元素硫的挥发率很高，超过80％。 通过对矿物系统的研究，我们最终得到电解锌的工艺流程，该工艺与传统的锌精矿湿法工艺相比，省去了焙烧工序和烟气制酸工序，产出元素硫，明显减少锌冶金过程的环境污染和降低锌冶金过程的能量消耗，是一个全新的新冶金工艺。
呼伦贝尔驰宏矿业公司铅锌冶炼工程项目-锌电解槽招标公告 招标有限责任公司（以下简称“招标代理机构”）受委托，邀请合格投标人就铅锌冶炼工程项目-锌电解槽成套设备供货、指导安装及相关服务提交密封投标：1. 招标范围：锌电解槽设备共计112台。 《招标货物一览表》如下： 序号设备名称技术规格数量单位 1 电解槽 1、室内配置，工作区域有硫酸酸雾，冬季室温5℃，夏季室温35℃，最高湿度80%； 2、放置在锌电解车间内，用于锌电解沉积，洗槽用于溶解阴极板上锌片； 3、电解槽材质为：乙烯基脂树脂混凝土； 4、电解槽槽体内不允许有任何导电材料用作电解槽体结构加强； 5、保证槽体使用寿命≥20年。 6、详细工艺条件列举如下 106 台 2 左边槽 2 台 3 右边槽 2 台 4 洗槽 2 台 合计 112 台 1.1.工艺条件 工作制度：年工作日330天； 电流密度：正常450A/m2，最高600A/m2； 电解槽电压： 3.4~3.6V； 槽电解液循环速度 450~500L/min； 同极中心距 90mm； 阴极析出周期 48h； 阴极面积 3.2m2； 介质（电解液）成份温度36～42℃；酸160~185g/L；锌 50～ 60g/L；氟80～100mg/l；氯200～400mg/l； 密度1.25～1.30t/m3 每槽阳极数 115块，阳极重230kg/块 参考尺寸：1780×943×10mm； 每槽阴极数 114块，阴极重150kg/块 参考尺寸：1760×1000×7mm； 电解槽内净空参考尺寸： 11000×1330×2360mm； 电解槽底部两支撑中心距： 5620mm 相邻两电解槽安装中心距： 1530mm 1.2.操作条件 阴阳极吊架重量约6吨，吊装阴阳极时有冲击力作用于槽体上沿，槽体具体受力情况由乙方根据经验确定； 出装阴极每次57片，重150kg/块； 出装阳极每次39片，重230kg/块。 1.3. 设备技术要求 1.3.1 电解槽材质为：乙烯基脂树脂混凝土；其性能必须满足锌电解工艺及操作条件要求。
电解铝就是通过电解得到的铝。现代电解铝工业生产采用冰晶石-氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，（950℃以上有可能形成热槽）在电解槽内的两极上进行电化学反应，既电解。 电解铝-工艺流程 电解铝生产过程 铝电解工艺流程：现代铝工业生产采用冰晶石—氧化铝融盐电解法。熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。化学反应主要通过这个方程进行：2Al2O3==4Al 3O2。阳极： 2O2ˉ-4eˉ=O2↑阴极:Al3 3eˉ=Al。阳极产物主要是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘。为保护环境和人类健康
需对阳极气体进行净化处理，除去有害气体和粉尘后排入大气。阴极产物是铝液，铝液通过真空抬包从槽内抽出，送往铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯.型材等。其生产工艺流程如下图：氧化铝氟化盐碳阳极直流电 ↓ ↓ ↓ ↓ ↓ 排出阳极气体------ 电解槽 ↑ ↓ ↓ 废气← 气体净化铝液 ↓ ↓ 回收氟化物净化澄清 ↓ ↓ ↓ 返回电解槽 浇注轧制或铸造 ↓ ↓ 铝锭线坯或型材 电解铝-产业特点 电解铝 世界上所有的铝都是用电解法生产出来的。铝电解工业生产采用霍尔-埃鲁冰晶石-氧化铝融盐电解法，即以冰晶石为主的氟化盐作为熔剂，氧化铝为熔质组成
多相电解质体系。其中Na2AlF6-Al2O3二元系和Na3AlF6-AlF3-Al2O3三元系是工业电解质的基础。电解铝工业对环境影响较大，属于高耗能，高污染行业。电解铝生产中排出的废气主要是CO2，以及以HF气体为主的气-固氟化物等。CO2是一种温室气体，是造成全球气候变暖的主要原因。而氟化物中的CF4和C2F6其温室作用效果是二氧化碳的6500-10000倍，并且会对臭氧层造成不同程度的影响。HF则是一种剧毒气体，通过皮肤或呼吸道进入人体，仅需1.5g 便可以致死。 电解铝-发展现状 电解铝 中国铝电解技术自70年代末引进160KA中间下料预焙槽技术之后，从消化国外技术开始，揭开了中国现代铝电解技术发展的序幕，以铝电解槽热电磁力特性及磁流体数学模型研究为核心，在工艺、材料、过程控制及配套技术等方面展开了广泛深入的研究工作。九十年代以来，在基础理论、大型铝电解槽开发以及工程应用取得了一系列成果，开发成功了280、320KA以上的特大型电解槽技术，使铝工业的技术进步令人注目。大容量电解槽的开发，使中国铝电解技术总体上达到了国际先进水平，电解铝工业的面貌发生了根本的改变。 实际运行指标差。由于开发时间短，对中国大型铝电解槽在生产领域的深层次开发明显不足，致使实际运行指标的生产指标与国际先进水平还有较大差距。多数在大负荷、小电网环境下运行，安全隐患多。铝电联营是中国电解铝企业发
電解清洗的一般加工工艺流程 一, 酸化 酸化溶液的酸制：一定比例的H2SO4和水，勾兑搅拌均匀，实测PH值为2-3; 将要电解的工件放入酸化溶液中浸泡若乾分钟。 二, 电解 1、电解池原液配制：一定比例的H3PO4+H2SO4，搅拌均匀实测PH值为1；温度要求控制在一定的範圍內 2、電解的電源：電流為高電流，低電壓 3、電解若乾分鍾 4、要控制好電解液的濃度與比例 三，退酸 1，退酸溶液的配制：H2SO4(3%)加水（97%）勾兑搅拌均匀，实测PH值为2-3 2，操作说明：将电解好的工件放入酸化溶液中浸泡若干分钟。 要控制好退酸液的濃度與比例 四，超声波中和清洗： 1、超声波内中和溶液的配制：纯碱（Na2CO3）加水勾兑搅拌均匀，实测PH值为 10~11，打开加热开关升温到70-80度。 2、将电解好的工件放入中和溶液中超声波清洗若干分钟。 3、将中和好的工件放入清水中浸泡若干分钟后摇晃清洗。 五，烘干 检验 组合 1、採用流水線烘干，設定並控制好溫度、烘干時間 2、檢驗上下杯的品質及上下杯之間的隔斷法蘭 3、組合焊接
六．超声波中和清洗： 1，超声波内中和溶液的配制：纯碱（Na2CO3）加水勾兑搅拌均匀，实测PH值为10，打开加热开关升温到70-80度。 2，操作说明：将电解好的工件放入中和溶液中超声波清洗若干分钟。 七. 清水浸泡冲洗。 八．超声波热水清洗 1，超聲波，水溫控制在70-80度，清洗一定時間 2，清洗採用純水，清洗一定時間 九．热风吹干： 將熱水罐內部烘干 十 .检验包装 1、依SIP檢驗 2、各管道的出入口需採用FDA的密封塞子包裝好 3、依包裝圖面進行包裝 ★上下杯與上下杯之間的隔斷法蘭，都需要電解與清洗 ★步驟六至九，需依據實際做一定的調整。專業的電解技術人員，在確認此熱水罐後知道如何處理。 ★以上，僅為ENG建議事項，最終的工藝流程與工藝，需請東方電熱依據產品的實際狀況，由專業工程技術人員主導完成，並送最終的樣品給ENG及SW。

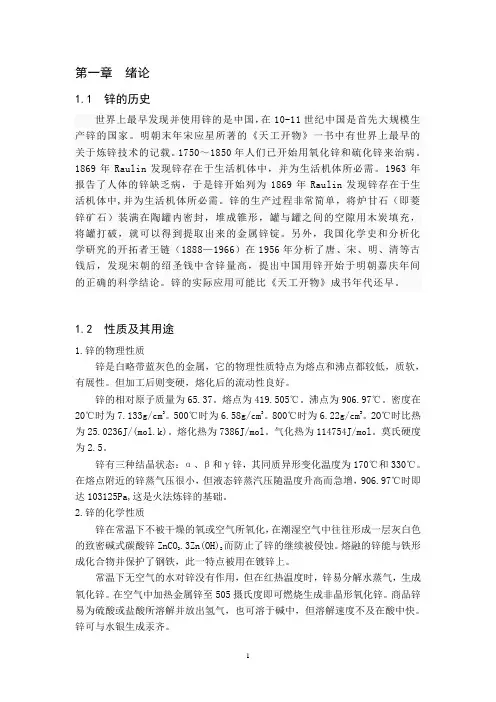

湿法冶锌工艺流程 概述：湿法炼锌是当今世界最主要的炼锌方法，其产量占世界总锌产量的85%以上。近期世界新建和扩建的生产能力均采用湿法炼锌工艺。湿法炼锌技术发展很快，主要表现在：硫化锌精矿的直接氧压浸出；硫化锌精矿的常压富氧直接浸出；设备大型化，高效化；浸出渣综合回收及无害化处理；工艺过程自动控制系统等几个方面。湿法炼锌是用稀硫酸(即废电解液)浸出锌焙烧矿得硫酸锌溶液，经净化后用电积的方法将锌从溶液中提取出来。当前，湿法炼锌具有生产规模大、能耗较低、劳动条件较好、易于实现机械化和自动化等优点在工业上占主导地位，锌总产量的80~85%来自湿法炼锌。 锌焙砂的浸出 湿法冶锌的浸出是以稀硫酸溶液作为溶剂，控制适当的酸度、温度和压力条件，将含锌物料（如锌焙砂、锌烟尘、锌氧化矿、锌浸出渣、硫化锌精矿等）中的新华无溶解撑硫酸锌进入溶液，不容固体形成残渣的过程。浸出所得的混合矿浆在经浓缩、过滤将溶液与残渣分离。 锌焙砂浸出的原则工艺流程： 锌焙砂浸出是用稀硫酸溶液去溶解砂浸中的氧化锌。作为溶剂的硫酸溶液实际上是来自锌电解车间的废电解液。 锌焙砂浸出分为中心浸出和酸性浸出的两个阶段，常规浸出流程采用一段中性浸出和一段酸性浸出或两端中性浸出的复浸出流程。锌焙砂首先用来自酸性浸出阶段的溶液进行中性浸出。中性浸出实际是用锌焙砂来中和酸性浸出溶液中的游离酸，控制一定的酸度（Ph=5.2～5.4），用水解法除去溶解的杂质（主要是Fe、Al、Si、As、Sb），得到的中心溶液经净化后送去电积回收锌。 中性浸出仅有少部分ZnO溶解，锌的浸出率为75%～80%，因此浸出残渣中还含有大量的锌，必须用含酸度较大的废电解液（含100g/L左右的游离酸）进行二次酸性浸出。酸性浸出的目的是使浸出渣中的锌尽可能完全溶解，进一步提高锌的浸出率；同时还要得到过滤性良好的矿浆，以利于下一步进行固液分离。为避免大量杂质同时溶解，终点酸度一般控制在H2SO4浓度为1～5g/L。 经过两段浸出，锌的浸出率为85%～90%，渣中锌含量约为20%。为了提高
