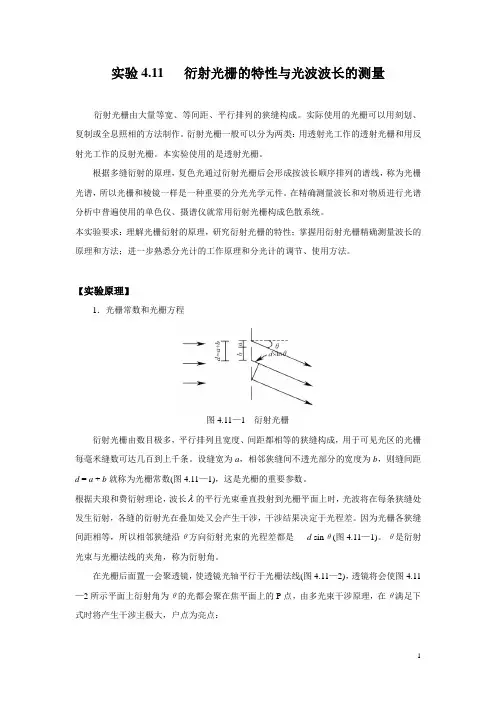

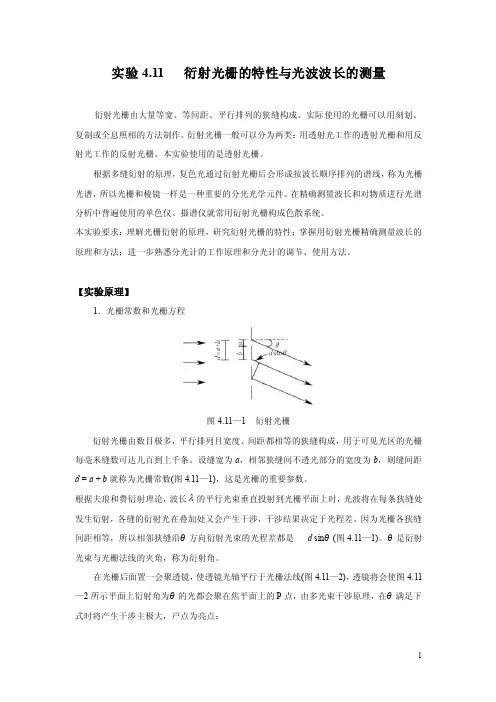

衍射光栅特性的研究实验过程
任务：测量衍射光栅的主要参数。
1准备：
1.1重要螺丝：
(1)转座与度盘止动螺丝（分光计结构示意于中16）。位于刻度盘下左轴上，作用是将度盘（外大圆环）和望远镜固定在一起，同步转动。测量前必须将其拧紧。
(2)望远镜止动螺丝(17)。位于刻度盘下右轴上，作用是望远镜固定在某一角位置上。测量前必须将其松开，使望远镜可以自由转动。只有使用望远镜微调时才将其拧紧。
(3)游标盘止动螺丝（25）。位于平行光管支架下中部，作用是固定游标盘（内黑色大园盘），调整仪器前将其松开，使游标盘可以自由转动。测量时，以测量者为参考先将两游标旋转到左右位置后再固定。
1.2注意事项：
转动望远镜时必须手持其支架转动，不允许抓住望远镜筒或照明灯管转动望远镜。
1.3 仪器的调整
(1) 粗调：（1）目视望远镜和平行光管是否水平，不水平分别调节两者的高低调节螺丝12、27。（2）调节载物台调平螺丝6（三颗），使载物台上下层间形成1 mm 左右的均匀空气层。（3）旋转载物台上层，使其上表面的三条刻线分别对准下边的三条螺丝。
(2)调节望远镜适合观察平行光（聚焦无穷远），且无视差（自准直法）：
打开分光计照明电源开关（看到视场中下方绿色矩形背景）。
A 目镜的调节：转动目镜调节手轮11（紧靠眼睛），看到十分清晰的+形叉丝为止。
目镜调好后，在整个实验中不能再转动目镜。
B 安放双反镜：将双反镜安装在载物台上，使其镜面和载物台上任意刻线相平行且居中。旋转刻度盘，带动载物台（下同）,使双反镜面和望远镜垂直(不能直接转载物台和双反镜).
C 物镜的调节: 微微左右旋转刻度盘,通过望远镜观察并寻找反射像(绿色╀字).看到后,调节物镜(推拉目镜套筒),看见清晰的反射像.
D 消视差: 再仔细调节物镜(推拉目镜套筒)直到眼睛上下、左右微动是,反射的绿色╀字和+形叉丝无相对运动,即消除了视差.将目镜固定螺丝9拧紧.
注: 望远镜聚焦于无穷远后,在整个实验中此部分不能再动.
(3)望远镜光轴垂直于分光计主轴；
A 将反射的绿╂字调到P点（见图4）。旋转刻度盘，使╂字的纵线和 形叉丝的纵线重合。调节望远镜高低调节螺丝12，使╂字从当前位置向P点移动一半垂直距离（不准调到P点）；调节载物台三颗调平螺丝中镜面前螺丝B1或镜面后螺丝B2（注意：不能动面内螺丝B3）（见图5），使╂字和P点重合（此法称为“两步法”）。
B旋转刻度盘1800，带动双反镜旋转，使双反镜第二个面转向（垂直）望远镜，按上述“两步法”调节，使╂字和P点重合。
C旋转刻度盘1800，使双反镜第一个面转向望远镜，重复前两步过程，直到不需调节，转到另一面，╂字和P点已经重合为止。
注意： 分清B1、B2、B3螺丝，调节过程中，始终不能调节面内螺丝B3。
(4) 调节载物台法线与分光计主轴重合（或平行）
将双反镜旋转900，使载物台调平螺丝B3所在刻线和镜面垂直。从望远镜中找到反射╂字，
只调节B3螺丝使╂字和P 点重合。
(5) 使平行光管光轴和分光计主轴垂直
将双反镜取下，放在安全地方。转动望远镜使其与平行光管在同一条线上。打开汞灯。松开狭缝锁紧螺丝2，转动狭缝，通过望远镜看到狭缝的水平像。调节平行光管高低调节螺丝27，使水平狭缝像和≠形叉丝的下横线重合。转动狭缝装置，使其像竖直。
(6) 调节平行光管使出射平行光
通过望远镜观察狭缝像，调节平行光管伸缩套筒，直到看见清晰狭缝像，紧固狭缝锁紧螺丝2。
2 测量：
2.1 仪器准备
将光栅放置于载物台中部，并使光栅面垂直于平行光管光轴。用水银灯照亮狭缝。将两游标旋转到左右位置后，将游标盘止动螺丝25紧固。
2.2 测量与记录
旋转望远镜，当其与平行光管平行时，通过望远镜观察光栅衍射中央明纹（K=0）。向左旋转望远镜，观察K=1级谱线。从中央明纹向左依次可看到紫、绿、黄2、黄1。从黄1谱线开始，使谱线被≠形叉丝的纵线平分，依次记下各谱线的角坐标右左11,++θθ，望远镜转过中央明纹后，从紫光开始，记录K = - 1级谱线的紫、绿、黄2、黄1的角坐标右左11,--θθ。
西安建筑科技大学物理实验卡片
二00三年八月制作
注意：同学们：请认真做好下次实验预习。做本实验时，认真、仔细阅读本卡片，按卡片内容独立进行实验。操作有困难、仪器中有问题及时向教师提出。保护好卡片，请勿带走，以免影响后边同学做实验。
西安建筑科技大学物理教研室
