1-氮气贮存容器；2-安全泄压装置；3-压力显示装置；4-欠压警报机构； 5-氮气释放阀；6-高压软管；7-机械联锁装置；8-排气组件；9-油气隔离装置；10-流量调节阀；11-检修阀；12-排油阀；13-漏油观测装置；14-排油管；15-压力控制器；16-除湿装置
技术文件 排油注氮智能防护系统 使用说明书 ( 适用范围: 油浸式变压器) 磐龙安全系统设备有限公司 PAVLN INC.
始于1977, 30年来, 我们始终致力于防灾安全技术, 从未改变! PAVLN排油注氮智能防护系统 已经过国家固定灭火系统和耐火构件质量监督检验中心的型式检验。 已经过国家电网公司自动化设备电磁兼容实验室的检测检验。 PAVLN排油注氮智能防护系统 采用全球最先进的Self-Safe TM自主安全保护技术 12项专利专有技术 19项电磁兼容测试 16项电气继电器性能测试 46项电工电子产品可靠性测试 我们承诺: PAVLN是全球最安全可靠的排油注氮系统, 值得您的信赖!
申明 在这份简短的手册中, 所包含的信息主要是对产品及使用的描述, 而不是法律意义上必须保证的特性。 我们虽尽力确保本手册信息准确、可靠, 但不能涵盖所有的具体应用或预期的所有要求。 由于产品及技术的进步, 产品技术指标和规格的变化恕不另行通知。如需要更多或更新的资料, 请与长沙磐龙安全系统设备有限公司联络。 只要在引用时说明作者和来源, 这份出版物的部份内容是能够复制的, 不需特别许可。 长沙磐龙安全系统设备有限公司保留对本手册的解释权。 安全保护系统能否长期稳定地运行, 取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护, 缺一不可。 美国Security Industry Association( 安全工业协会) 的告示摘录安全报警系统是高度可靠的, 但并不能在任何条件下都能工作。没有提供生命和财产的完整保护的安全系统。安装报警系统并不是替代保险, 所有用户应有适当级别的生命财产保险, 具有报警系统能够得到较低的保险费率。 安全报警系统不工作的一般原因是: 没有定期对系统进行测试; 没有合格的专业人员对系统进行服务和维修。
3.排油充氮装臵技术参数 3.1 设备连接变压器参数： 180000KVA/220KV, 1台，由 ABB 生产。 3.2电源 3.2.1控制柜：220V.DC 3.2.2消防柜：220V.AC（加热器500W） 3.3安装位臵 ⑴消防柜：变压器附近，一般位于变压器油池外； ⑵控制柜：控制室内； ⑶控流阀：变压器油枕与气体继电器之间的管道上； ⑷探测器：变压器顶部易着火区域。 3.4设备组成 每套充氮灭火装臵主要由下述部件构成： ⑴消防柜（排油及充氮重锤机构,氮气瓶、氮气减压阀、单向节流阀，加热器等） ⑵控制柜(一只嵌入式控制箱组屏) ⑶控流阀 ⑷火灾探测器 ⑸安装附件(包括消防柜至主变压器之间的接口部分) 3.5一般结构要求： 3.5.1 所有金属材料应经处理，以避免由于大气条件影响而造成生锈、腐蚀和损伤。铁件应经防腐处理。 3.5.2 排油及充氮管道均采用无缝钢管，表面除锈后内外壁酸洗磷化并浸绝缘清漆。 3.5.3 管道安装后，排油及充氮管道保证无渗漏。 3.5.4 氮气压力应保证一年内不用充气。 3.5.5 加热器应保证装臵在冬季低温下正常工作。 4、设备技术要求 4.1灭火装臵应具有下述功能： 防爆：当装臵同时接收到启动条件的两组信号（感温探测器+重瓦斯），排油阀立即打开，将变压器本体油箱油面降低至顶盖下方25cm左右，减轻了油箱内压力，防止变压器爆炸。排油阀打开时控流阀应自动关闭。 灭火：排油阀打开约10秒后，氮气从变压器底部充入本体油箱，使变压器油上下搅拌并稀释表面氧气，迫使顶面油温降至燃点以下迅速灭火。 4.2 供方提供的灭火装臵在本身故障情况下应发出装臵异常报警信号，在变压器火灾事故情况下应发出事故报警信号，其信号送至主控制室监控系统。 在控制箱盘面上应设有动作声音报警装臵，【重瓦斯动作】、【探测器动作】【排油阀开】、【充氮阀开】、【控流阀关闭】、【氮气压力低】等均可发出声音报警
目录 1概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 2装置适用范围及性能特点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2 3装置工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4装置的结构特征、各部件安装位置及主要功能┄┄┄┄┄┄┄┄┄3 5装置的工作原理及主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 6安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 7调试和投运┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 8例行维护试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 9附图及附件目录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄16
1.概述 油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。由于短路、过电压等引起的变压器内部电弧使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱 所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，一旦遇明火或一定能量 的电火花即刻爆炸起火，造成重大火灾事故。 DBM型变压器充氮灭火装置（以下简称：本装置），是针对上述变压器火灾事故的特征而开发生产的消防装置。 为能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细编写了安 装使用说明书，作为用户和设计院在设计、安装、使用与维护时参照，务请详细阅读 ．．．．．．。 2.装置适用范围及性能特点 2.1适用范围 (1)新建电厂及变电站所使用的，容量超过10MVA以上的油浸变压器（包括单相变压器、组合变压 器和三相一体式变压器）； (2)符合上述容量参数的在用变压器改造； (3)各种类似的充油电力设备，如电抗器等。 2.2性能特点 (1)集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火 ，防止火灾蔓延及复燃； (2)缩小火灾的损失范围（避免了水或含水介质对变压器造成的二次损坏）； (3)火灾时排去变压器顶部部分热油，同时切断油枕油路，防止“火上浇油”； (4)占地面积少，土建工作量小，结构紧凑，易于设计、选址及安装； (5)无需水源，不受地理条件限制，不污染环境； (6)既可用于室内，也可用于室外； (7)所使用介质价廉易补充采购。 (8)运行维护方便，可靠性好，简易实用。 3.装置工作条件 3.3.1探测器、断流阀、消防柜可在户外安装，控制箱在室内安装，安装场地应无剧烈振动与冲击，无腐蚀性气体。 3.3.2环境温度 a)户外设备：-40℃～60℃； b)室内设备：5℃～30℃。 3.3.3相对湿度 a)户外设备：≤95%(在20℃±5℃时)； b)室内设备：≤85%(在20℃±5℃时)。

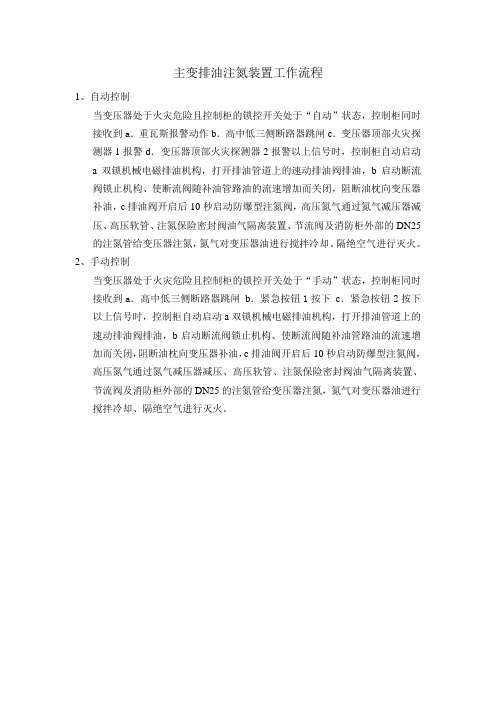

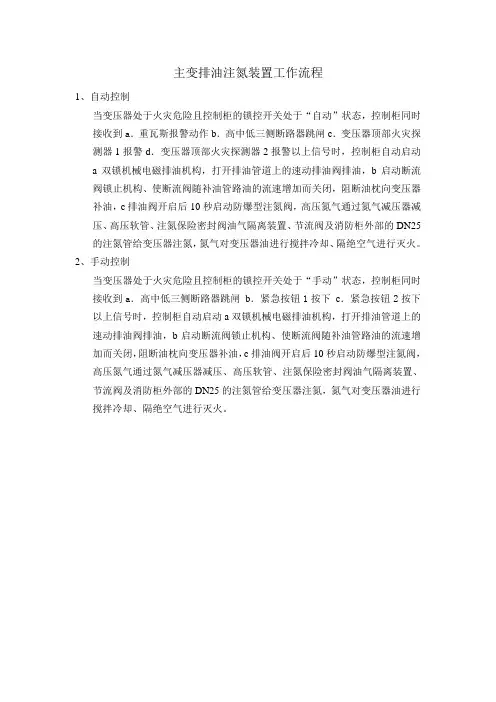

保定天威卓创电工设备科技有限公司 BMH-1A排油注氮式变压器灭火装置 操作规程 一、动作条件及运行原理 1.动作条件 当灭火装置的火灾探测器（安装于变压器本体顶部）、气体继电器和断路器跳闸同时动作时，启动该装置进行灭火。 2.灭火装置运行原理 A自动运行：方式选择开关处在“自动”状态时，当主变事故着火瓦斯继电器、火灾探测器（多个探头均分为串联的两组）和变压器三侧断路器跳闸动作后，该装置自动启动，电磁阀动作，重锤下沉，排油蝶阀打开排油至地下的储油池，30秒后电爆管开启氮气瓶闭锁头打开氮气瓶，通过注氮管路将氮气减压后向主变油箱底部充氮，迫使油箱内变压器油搅拌，油箱下部较低温度的油与顶层高温油混合，消除热油层，使表层油温降到闪点以下，同时在油面上方形成惰性气体保护层隔绝空气中的氧气使火焰自动熄灭。如发生变压器三侧开关跳闸DL或气体继电器KG不动作或动作不到位时，应按SB2紧急解锁按钮解锁后灭火装置才能动作。 B手动运行：方式选择开关处在“手动”状态时，当火灾探测器动作后，判断确实发生火情时，同时按下“SB2解锁按钮”和“SB3手动灭火按钮”启动灭火装置实施灭火。
C机械应急启动：自动和手动运行失效或处于灭火箱附近的值班人员在确定发生火情的紧急情况下，应打开灭火箱，手动开启排油阀门，拉开氮气瓶闭锁头的拉环后拍击阀杆开启氮气进行机械应急启动灭火。 二、灭火装置控制屏（箱）指示灯及按钮功能说明 1.电源指示：装置直流电源接通后该灯亮。 2.系统投入：接通灭火控制箱内的控制电源开关该灯亮。 3.气体继电器：当主变瓦斯继电器动作后该灯亮。 4.探测器动作：火探测器均分为串联两组，当串联的2个或2个以上灭火装置探测器（安装于变压器本体顶部）动作后该灯亮。 5.排油阀开：当灭火箱中的排油阀动作该灯亮。 6.氮气瓶开：当氮气阀打开，瓶中的氮气开始向主变充氮时该灯亮。 7.灭火信号：开始灭火时，灭火箱中的电磁阀启动，电磁支撑杆收回，排油阀在重锤作用下自动打开，启动灭火信号继电器（行程开关），该灯亮。 8.加热器开：当灭火箱加热器进行工作时，该灯亮。加热器自动通断的温度范围为5度－13度。 9.电源开关：该开关有两个位置“停止”和“通电”，主变正常运行时，该开关应在“通电”位置，主变检修时，开关应在停止位置。 10.方式选择开关：该开关有两个位置“手动”和“自动”，当置于“自动”位置时，可实现自动灭火功能。当置于“手动”位置时，可实现手动灭火功能。
YF-ED-J3415 可按资料类型定义编号 排油注氮灭火装置防爆防火灭火基本原理实用版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日

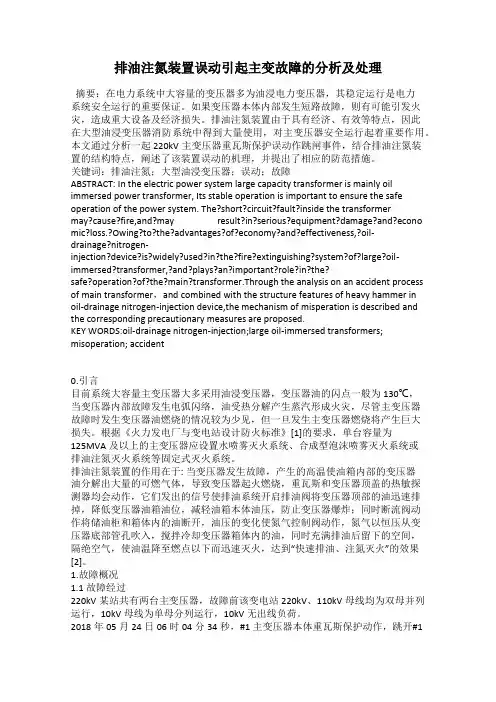

排油注氮灭火装置防爆防火灭火 基本原理实用版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 当变压器内部发生故障，油箱内部产生大 量可燃气体，引起气体继电器动作，发出重瓦 斯信号，断路器跳闸；变压器内部故障同时导 致油温升高，布置在变压器上的温感火灾探测 器动作，向消防控制柜发出火警信号。消防控 制中心接到火警信号、重瓦斯信号、断路器跳 闸信号后，启动排油注氮系统，排油泄压，防 止变压器爆炸；同时，储油柜下面的断流阀自 动关闭，切断储油柜向变压器油箱供油，变压 器油箱油位降低。一定延时后（一般为3s至
20s），氮气释放阀开启，氮气通过注氮管从变压器箱体底部注入，搅拌冷却变压器油并隔离空气，达到防火灭火的目的。 排油注氮灭火系统- 术语 2.1 排油注氮消防系统 oil evacuation and nitrogen injection extinguishing system 具有自动探测变压器火灾，可自动（或手动）启动，控制排油阀开启排放部分变压器油排油泄压，同时通过断流阀有效切断储油柜至油箱的油路，并控制氮气释放阀开启向变压器内注入氮气的灭火系统。系统通常由消防控制柜、消防柜、断流阀、火灾探测装置和排油管路、注氮管路等组成。 2.2 消防控制柜 fire control cabinet
排油注氮灭火系统设计施工及验收规范\排油充氮灭火系统设计施工及验收规范 ICS 13.220.10 C 82 DB 湖南省地方标准 DB43/T 420—2008 油浸变压器排油注氮消防系统 设计、施工及验收规范 Code for design, installation and acceptance of oil evacuation and nitrogen injection extinguishing system of transformer 2008-12-30发布2009-01-20实施湖南省质量技术监督局发布
DB43/T 420-2008 目次 前言································································································································································II 引言·······························································································································································I II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和符号 (1) 4 设计要求 (3) 5 施工 (6) 6 验收 (8) 7 维护管理 (9) 8 条文说明 (10) 附录A（规范性附录）施工现场质量管理检查记录表 (11) 附录B（规范性附录）管道吹扫记录表 (12) 附录C（规范性附录）管道试压记录表 (13) 附录D（规范性附录）验收记录表 (14) 附录E（规范性附录）系统运行日登记表 (16) 附录F（规范性附录）维护检查记录表 (17) 附录G（规范性附录）年度检查记录表 (18) 附录H（规范性附录）验收缺陷项目划分表 (19) 附录I（资料性附录）油浸变压器排油注氮消防系统设计、施工及验收规范条文说明 (20) I
BPZM-BDM-I 变压器排油注氮灭火装置 产品说明书 河北博为电气有限公司 目录 一概述 (2) 二装置工作原理 (3) 三装置功能及特点 (10) 四选型及订货须知 (11) 五装置技术指标 (12) 六装置面板布置及说明 (13) 七装置外形尺寸及安装尺寸 (14) 八后板端子图及说明 (16) 九操作及调试说明 (19) 十维护注意事项 (21) 一概述 油浸电力变压器总是存在着发生火灾的危险。无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，致使变压器内部压力增大。变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。
国家有关标准规定大型变压器必须配置灭火装置；另外数量众多的油浸变压器在工业、民用建筑群中应用。虽许多容量较小，却处于经济发展的中心位置和政治、军事、交通有关的地域，应配置灭火装置加以重点保护。在无人值守的变电站，对消防系统的要求也越来越高。 针对变压器故障的特点，我公司研制了BPZM-BDM-I变压器排油注氮灭火装置。本装置是专门用于油浸变压器防护和灭火的一种新型装置，弥补了当前水喷雾灭火系统及其他灭火系统不能预防火灾的不足。装置具有防爆、防火、灭火的功能。即为防止火灾危险的产生而开发的成套灭火装置。 此系列灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。 BPZM-BDM-I变压器排油注氮灭火装置引用标准如下： GB/T 7261 继电器及继电保护装置的基本试验方法 JB3336 电站设备自动化装置通用技术条件 GB/T 1226 一般压力表 GB 5099 钢制无缝气瓶 GB/T 8979 纯氮 GA 61-2002 固定灭火系统驱动、控制装置通用技术条件 GA 835-2009 油浸变压器排油注氮灭火装置 CECS187:2005 油浸变压器排油注氮技术规程 二装置工作原理 ●系统结构 BPZM-BDM-Ⅰ排油注氮变压器灭火装置包括控制部分和灭火部分。灭火部分由灭火柜、注氮管路、排油管路、探测器、压力控制器、断流阀组成。灭火柜（见图二）包括氮气瓶、减压器、氮气释放阀、排气阀、单向阀、快速排油阀等。控制部分主要是指控制屏或控制箱。 本装置应用于灭火系统示意图如下：
