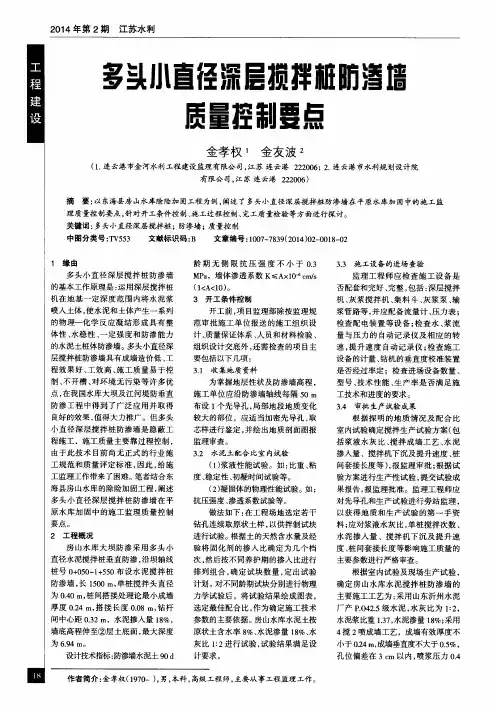

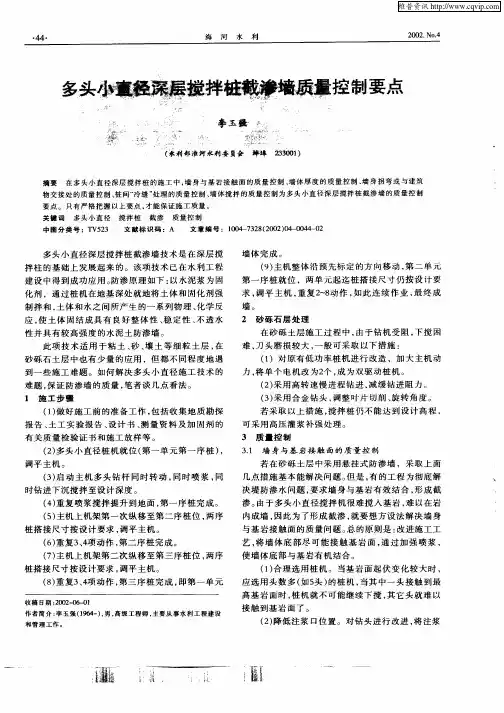

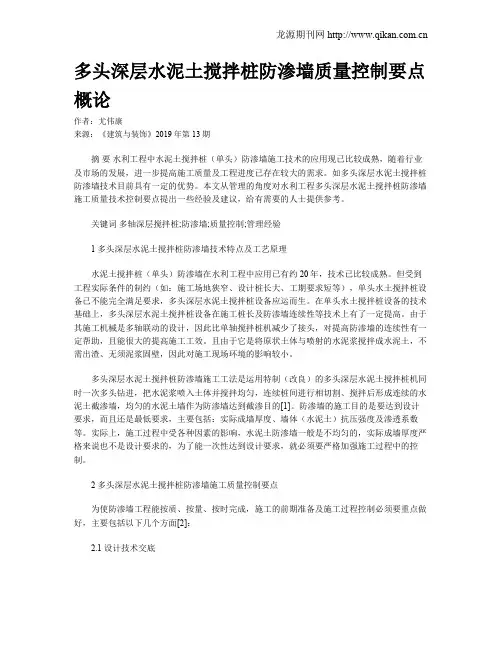

浅谈多头小直径深层水泥土搅拌桩截渗墙施工质量控制【摘要】：水近年来多头小直径深层水泥搅拌桩截渗技术广泛应用于水利工程，该技术比较先进、设备简单、施工进度快、成本较低、效果较好。在我市沂河、中运河的堤防除险加固中运用，效果明显，效益突出。本文通过对多头小直径深层水泥搅拌桩截渗墙施工事前控制、事中控制和事后控制，做好质量控制环节的探讨，供同类工程施工实践者参考。
【关键词】：水泥土搅拌桩；截渗墙施工；质量控制
中图分类号： tu525 文献标识码： a 文章编号：
引言
水泥截渗墙技术是运用多头小直径深层搅拌桩机把水泥浆喷入
土体并搅拌形成水泥土,以水泥浆作为固化剂,使土体固结成具有
良好整体性、稳定性、抗渗性,形成并具有一定强度的水泥截渗墙。水泥截渗墙施工控制好原材料、桩位、供浆等每一个环节步骤,做好施工影响因素的控制,保证截渗墙体的施工质量.
一施工过程中质量事前控制
1、搞好各项工作的准备。首先做好施工队伍的资质审核，施工队伍能胜任工程要求。其次熟悉施工图纸，了解设计要求和施工规范。第三查看工程技术交底工作，查看施工现场的地质情况是否适合深层搅拌桩的施工；第四加强对施工单位人员、机械、施工组织设计和施工方案以及施工保证体系的审核和检查，重点检查施工人员的资质及工作经历、施工经验，施工质量保证体系是否健全，施

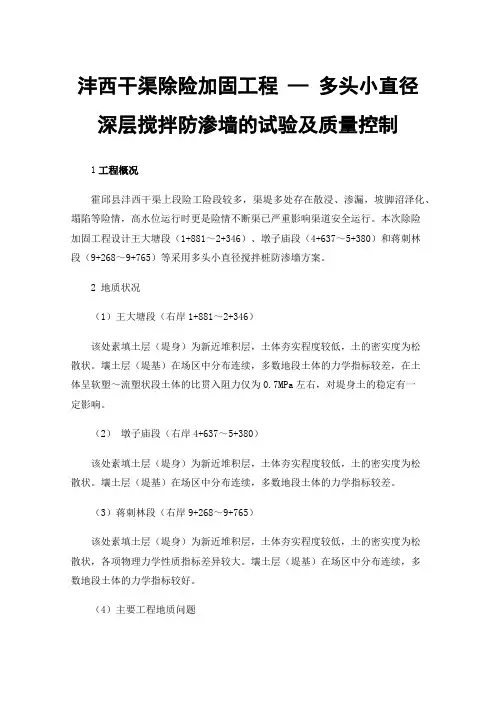

南水北调东线一期工程鲁北段工程 小运河段工程标段3 （合同编号：NSBD/LBD-XYH003） 多头小直径水泥土搅拌桩试桩方案 中国水利水电第**工程局有限公司 南水北调鲁北段小运河段工程项目经理部 二0一一年十一月十二日
编写：审核：批准：
多头小直径水泥土搅拌桩试桩方案 一、工程概况 1.1工程概况 徒骇河倒虹吸工程位于聊城市东昌府区潘屯村南的徒骇河上，起点桩号为 36+813，末端桩号为37+091，建筑物全长278米。徒骇河倒虹吸设计输水流量为50m3/s，工程级别为1级建筑物。 徒骇河倒虹吸采用3孔钢筋砼箱涵，每孔3.5m×3.5m，每节长9~12m，洞身下均设C15素砼垫层，分缝下均设钢筋砼垫梁以减少不均匀沉降；为方便运行管理及检修维护，每隔200m左右设置0.8m×0.8m的检修井。洞身段基础采用多头小直径水泥土搅拌桩对地基围封处理方案，防渗墙厚度0.3m，防渗墙面积约4427.9m2。地基处理范围：长度方向为整个洞身长度范围内，宽度方向为整个洞身宽度范围内，搅拌桩采用强度等级为42.5的普通硅酸盐水泥，搅拌桩水泥掺入比15%（与被加固湿土的质量比）。 根据《中国地震动参数区划图》（GB18306-2001），徒骇河倒虹地震动峰值加速度为0.15g，相应的地震基本烈度为Ⅶ度；地震动反应谱特征周期为0.35s。 1.2工程地质 根据工程地质勘探报告，徒骇河倒虹吸场区地貌类型为黄河冲积平原。场区地层主要为第四系全新统冲积堆积物，上部为砂壤土，夹有粘土、裂隙粘土、壤土等，下部为粉细砂，底部为中砂。地层分为7层，从上至下分述如下：①层砂壤土，层厚0.7~2.2m，底高程30.80~32.98m；②层裂隙粘土，层厚0.50~1.70m，底高程 30.30~31.88m；③层砂壤土，层厚6~8.8m，底高程21.89~24.3m；④层粘土，层厚 0.4~0.8m，底高程21.08~23.80m；⑤层砂壤土，层厚2.5~4.8m，底高程16.69~18.58m； ⑥层粉细砂，层厚8.7~9.4m，底高程6.89~12.2m。倒虹吸洞底板高程21.05m，座在⑤层砂壤土和⑥层粉细砂粉细砂顶部。⑤层砂壤土在Ⅶ度地震条件下为液化层，根据设计要求需要进行多头小直径水泥土搅拌桩围封处理。 1.3水文地质 输水工程沿线地下水为第四纪孔隙潜水，分布于沿线第四系松散沉积层中。主要受大气降水补给；临黄河段接收黄河水的侧渗补给。以地下缓径流及人工取水为主要排洪途径。地下水位年变幅2.0~4.0m左右。地下水埋藏深度受地形和引水影响。勘探期间，地下水埋深一般0.90~7.80m，局部深达8.56~10.08m。
深层水泥搅拌桩截渗墙施工方法和技术措施 深层水泥土搅拌桩截渗墙是运用多头小直径深层搅拌机把水泥浆喷入土体并搅拌形成水泥土的技术。它以水泥作为固化剂，固化剂和土体之间发生物理化学反应，使土体固结成具有良好整体性、稳定性、不透水性，且有一定强度的水泥土截渗墙，达到截渗的目的。 水泥土搅拌桩是一项成熟的技术，大量应用于建筑、公路、铁路等工程建设的软基处理。用于堤防建设中建筑地下连续截渗墙还是近几年引进的新技术。如何保证水泥土墙的连续性、均匀性和密实性是水泥土搅拌桩截渗墙工程施工的难点。为了解决上述三个难点，桩位的精确施测、桩机的精确就位、桩机的精确调平、钻杆垂直度校核和喷浆提钻速度的控制是本工程的技术关键点。 1. 施工方法 1.1 施工工艺流程 二序法深层搅拌桩施工工艺流程见图1.1-1 二序法搅拌桩截渗墙工艺流程图。 1.2 材料的要求 搅拌桩使用的水泥应符合如下的规定。 （1）水泥：水泥均应符合招标文件技术条款指定的国家和行业的现行标准。 （2）发货 每批水泥出厂前，应对水泥的品质进行检查复验，每批水泥发货时均应附有出厂合格证和复检资料。每批水泥运至工地后，必须经监理人检查验收。
图1.-1 二序法搅拌桩截渗墙工艺流程图 （3）运输 水泥运输过程中应注意其品种和标号不得混杂，采取有效措施防止水泥受潮。 （4）贮存 否 是 桩位放样 钻机就位 重复搅拌下钻 并喷水泥浆至设计深度 至工作基准面以下0.3m 反循环提钻并喷水泥浆 打开高压注浆泵 正循环钻进至设计深度 检验、调整钻机 反循环提钻至地表 是否进入II 序 移动一个桩位 下一个单元墙
到货的水泥应按不同品种、标号、出厂批号、袋装或散装以及是否经复验等，分别贮存施工在专用的仓库或储罐中，防止因贮存不当引起水泥变质。袋装水泥的出厂日期不应超过3个月，散装水泥不应超过1个月，快硬水泥不应超过1个月，袋装水泥的堆放高度不得超过15袋。 1.3 桩位放样 施工前，放样人员利用水准仪进行高程网点的布设，沿堤间每50m 设一个控制木桩，定出堤脚截渗墙轴线，用推土机对截渗墙轴线一侧9m范围内的场地进行整平压实处理，以便搅拌桩机移位行走，确保钻机在施工中不发生倾斜、移动。根据已测放控制点，向施工方向逐孔测放各桩位，每次计划测放若干个孔位，各孔位用竹签定位钉入土中，桩孔间距、孔径等技术指标均严格按设计要求计算设置，确保墙体搭接满足设计要求。 图1.-2 二序法搅拌桩截渗墙机械工序图
多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理.txt你出生的时候，你哭着，周围的人笑着；你逝去的时候，你笑着，而周围的人在哭！喜欢某些人需要一小时,爱上某些人只需要一天,而忘记一个人得用一生多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理 来源：中国论文下载中心 [ 06-02-22 08:58:00 ] 作者：胡德强赵岚郑德华编辑：studa9ngns - 摘要：多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理，采用错位搭接的形式，经过注水检测，这种搭接头施工简单，截渗效果好，不用增加任何施工设备和辅助工艺。 关键词：深层搅拌桩搭接头防渗 一、多头小直径深层搅拌桩薄壁防渗墙成墙特点 使用地下连续墙作为地下基础的防渗，由于工程造价一直是防渗技术中较昂贵的，因而其应用范围受到很大限制。近年来国内出现了薄壁防渗墙，从而拓展了其应用领域。中铁武汉工程机械厂于１９９８年申报已获国家专利的ＤＺＪ２５多头小直径深层搅拌桩机，防渗墙的施工厚度为８ｃｍ～４５ｃｍ，４年来在江苏、湖北、江西、山东、福建等省广泛应用并已取得很好的社会效益。 深层搅拌是利用水泥类浆液与原土通过叶片强制搅拌形成墙体的技术。多头小直径深层搅拌桩机的问世，使各幅钻孔更能安全搭接形成连成一体的墙体，使排柱式水泥土地下墙的连续性、均匀性都有大幅度的提高。从现场检测结果看：墙体搭接均匀、连续整齐、美观、墙体垂直偏差小，满足搭接要求。该工法适用于黏土、粉质黏土、淤泥质土以及密实度中等以下的砂层，且施工进度和质量不受地下水位的影响。从浆液搅拌混合后形成“复合土”的物理性质分析，这种复合土属于“柔性”物质，从防渗墙的开挖过程还可以看到，防渗墙与原地基土无明显的分界面，即“复合土”与周边土胶结良好。因而，目前防洪堤的垂直防渗处理，在墙身不大于１８ｍ的条件下优先选用深层搅拌桩水泥土防渗墙。 二、多头小直径深层搅拌桩水泥土薄壁防渗墙的施工特点 １．分序成墙目前水泥土薄壁防渗墙通常选取：１２、１６、２０、２５、３０ｃｍ等几种壁厚，多头桩机两钻杆中心间距均在４５ｃｍ左右，因而上述墙厚通常采用２工序、３工序施工方法来完成一个连续单元墙。下面以ＤＺＪ２５多头小直径深层搅拌桩机为例，叙述分序单元成墙过程。 （１）２工序单元成墙施工法。施工简图如图１。在Ⅰ序桩孔完成后，主机沿防渗墙轴线前移０．２２５ｍ，进入Ⅱ桩孔施工，Ⅱ桩孔施工结束即完成了轴线长１．３５ｍ的单元墙。继续前移１．１２５ｍ，即转入下一单元墙的施工。 （２）３工序单元成墙施工法。施工简图如图２：在Ⅰ序桩孔完成后主机沿防渗墙轴线前移０．１５ｍ，进入Ⅱ序桩孔的施工，Ⅱ序桩孔的施工完成后主机继续前移０．１５ｍ，进入Ⅲ序桩孔施工，Ⅲ序桩孔施工结束即完成了轴线长１．３５ｍ单元墙。再前移１．０５ｍ，即转入下一单元墙的施工。 ２．接头的形成按图１、图２单元成墙示意图连续施工，即可形成一道无接头的连续薄壁防渗墙。然而相邻两桩孔有效搭接的施工间隔时间长短一般与气温、水文条件、地质条件、水泥掺入量、水灰比等因素有关，为此我们在湖北鄂州市粑铺大堤进行了现场试验：水灰比１．５∶１，浆液比重１．３６。在不同的施工地段，我们在桩位孔口采集水泥土浆液，测试浆液的初凝时间，测试成果如下： 表中孔口水泥土浆液比重２．７５～２．７６，与纯水泥浆液３．０的比重很接近，由此可
1.1 多头小直径防渗墙技术工艺原理 多头（一般为三钻头）小直径防渗墙技术，是在单头和双头小直径深层搅拌技术基础上发展起来的一项堤坝防渗技术。该工法原理是用双动力多头深层搅拌桩机，通过主机的双驱力装置，带动主机上的多个并列的钻杆转动，并以一定的推动力使钻杆的钻头向土层推进到设计深度，然后提升搅拌至孔口，在上述下钻提升过程中，使用高压泥浆泵将水泥浆由高压输浆管输进钻杆，（在钻进和提升的过程中）由钻头经钻头叶片上埋设的孔洞喷入土体中，水泥浆和原土充分拌和，形成一道或多道有一定强度，均匀、密实、坚硬的水泥土连续墙体，改良其影响范围内的原有坝体土体结构密实性、强度和抗渗性，从而起到堤坝防渗作用。1.1 多头小直径防渗墙流程 桩机就位调平，钻进、提升（喷浆搅拌），完成一序墙桩；桩机再前移，就位调平，钻进、提升（喷浆搅拌），多次重复上述过程形成一道均匀、连续的防渗墙。 墙体连接方式，根据要求的墙厚，选定不同的钻头和搭接方式，进一步确定桩（序）间搭接长度。 1.3 多头小直径本工程施工 多头小直径防渗墙技术（下文简称多头小直径防渗墙），在本工程中的具体应用如下述： 1.3.1施工机械选定 根据设计要求和施工单位的施工经验，该防渗墙工程施工采用的设备为SJ4-500Ⅲ型多头小直径深层搅拌三头桩机。钻杆最大长度22m，钻杆间距325mm，三层叶轮，每层2个叶片，叶轮直径407mm，相邻两轴叶片上下错位，确保相邻两轴叶片不相碰撞。 1.3.2导孔 由于加固处理的堤坝地质不是很好，施工质量差，地层土质不一，根据地质及施工图打孔，探明土层性质，为施工时控制每序桩深度提供依据。 1.3.3试验桩 根据先导孔探明的地层情况，选择有代表性的地段（如最大坝高处），现场做浆液为不同水泥掺量（重量比=水泥∶自然湿土重，分别为10％，12％，15％）

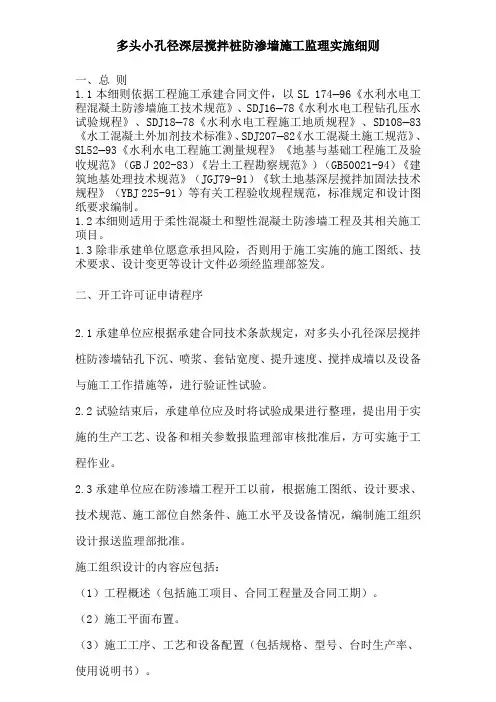

地下承压水水流控制施工监理实施细则 1.总则 1.1本细则依据建设单位与工程承包人签订的工程承建合同文件和《水利水电工程施工质量检验与评定规程》(SL176—2007)、《水利工程建设项目施工监理规范》（SL288-2003）以及其他有关工程施工技术规程规范编制。 1.2 本细则针对xxxx工程土建施工及设备安装地下承压水水流控制工程编制。 1.3 xxxxx工程项目监理部安排现场监理工程师1名，监理员1名，负责地下承压水水流控制工程施工过程的全部监理工作。 1.4 本工程范围内使用的技术标准、规程、规范 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 《建筑地基处理技术规范》JGJ79-2002 《建筑与市政降水工程技术规范》（JGJ/T111-98） 《供水井管设计、施工及验收规范》CJJ10-86 《供水管井技术规范》（GB50296-99） 2.开工审批程序和内容 2.1 承包人应按规范要求向监理部递交开工申请，内容包括： 2.1.1测量放样成果，含平面轴线及高程放样报验。 2.1.2施工技术方案，详述施工工艺、方法及质量、安全、工期、文明施工保证措施报验。 2.1.3施工进度计划，编制切实可行的施工进度计划报验。
2.1.4进场施工设备、人员、材料和半成品（主要包括水泥、粉煤灰、井管、滤料、滤布等）报验，多头搅拌桩浆液配比、水泥土配合比报验。 2.1.5多头搅拌桩流量记录仪标定（权威机构认证）报验；现场检测、检验仪器（浆液比重计、浆液粘度仪、水位测定仪、水表等）报验。 2.2 上述报送文件连同审签意见单一式五份，经承包人项目经理签署后递交，监理部审阅后限时返回审签意见单一份，原文件不退回。审签意见包括’“照此执行”、“按批复意见修改后执行”、“同意此方案”、及“修改后重新报送”四种。 2.3 除非承包人接到的批复意见为“修改后重新报送”，否则承包人可即向监理部申请开工许可文件，监理部将于接受承包人申请后的24h内开出相应工程项目的开工批复文件。 2.4 监理工程师对施工所进行的任何对照、检查、检验和批准，并不意味着可减轻承包人所应负的合同责任。 3.质量控制的内容措施和方法 3.1测量放样 测量放线复核，重点是多头搅拌桩防渗墙控制轴线、降压井和观测井井位，并检测机架平台平整度和导架垂直度，确保墙体垂直度小于5‰，降压井和观测井垂直度小于1％。 3.2 质量控制标准、检验内容、质量控制措施 3.2.1多头搅拌桩防渗墙为封闭止水帷幕，主要围封拦截9#层承压水，质量控制标准施工图规定防渗指标渗透系数小于10-6cm/s；桩间搭接满足成墙厚度20cm；墙体垂直度小于3‰；设计要求水泥掺入量12％，为保证9#层承压水封闭效果，实际控制水泥掺入量经建设处、设计院、监理

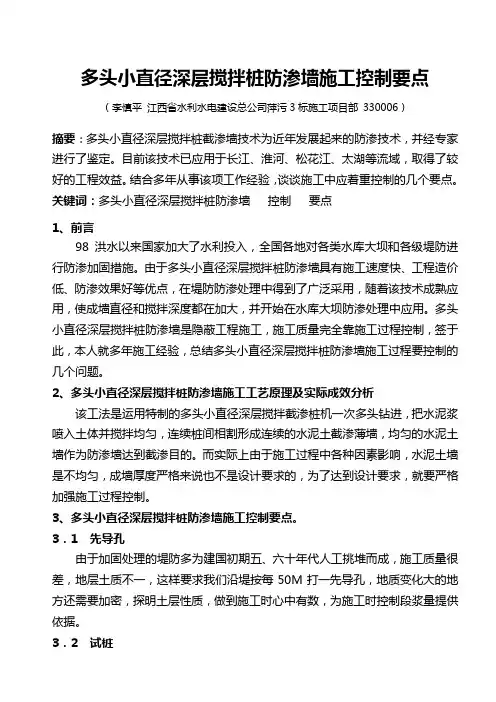

五、多头小直径深层搅拌桩施工 本工程搅拌桩施工采用湿法进行。施工前首先根据设计进行试桩，以确定喷浆压力、湿喷量、钻进速度、提升速度等技术参数。 （一）、一般要求 1、对将要进行深层搅拌桩施工的场地事先应加以平整，彻底清除施工现场地面、地下及空中的障碍物。如现场地表过软，应采取防止施工机械失稳的措施。 2、单根桩开钻后应连续施工，严格控制起喷及停喷高程，不得间断，以保证湿喷桩长度。如遇停机或机械故障停喷，应及时记录中断高程，待恢复正常后立即进行复搅，复搅重叠长度不小于1m，如中断时间超过12小时，则应采取补桩措施。 3、为保证桩底施工质量，当浆液到达出浆口后，应喷浆坐底30S使浆液完全到达桩底端。对桩身上端1/3桩长范围，应采取复搅措施，将此范围内的浆液分两次喷入，使搅拌效果更佳。当喷浆口到达桩顶标高时，宜停止提升，搅拌数秒，以保证桩头的均匀性密实。 4、施工前应进行成桩试验，确定搅拌机械的灰浆泵输浆量、灰浆经输浆管到达搅拌头喷浆口的时间、预搅下沉速度、提升喷浆速度、搅拌转速等参数。宜用流量泵控制输浆速度，并应使搅拌提升速度与输浆速度同步。 5、所使用水泥必须过筛，制备好的水泥浆液不得离析，泵送必须连续。控制浆液的罐数、水泥和外掺剂的用量及泵送浆液的时间应有专人记录。 6、整桩喷浆搅拌结束后，为使软土与水泥搅拌均匀，应再次将搅拌头边旋转边沉入土中至设计深度，再将搅拌头边旋转边提升出地面。 7、施工间隔期间，应及时清洗集料斗和全部管路中线中的残留浆液，直到基本干净，以防止浆液硬结堵管。 8、墙位线的中心允许偏差不大于5cm，墙体要连续，桩与桩搭接厚度不下于16cm，搭接时间不大于48H，若超过，要采取补救措施。 （二）、材料 1、水泥 水泥采用普通硅酸盐水泥，水泥标号P.O42.5，水泥掺入量通过现场试验确定。 2、水
第六章多头小直径施工方案 6.1说明 大坝防渗加固处理采用多头小直径深层搅拌防渗墙，跃子山水库渗漏严重，渗透系数较大，采用多头小直径深层搅拌防渗墙和岩石帷幕灌浆施工。 6.1.1施工范围 本工程施工图纸所示的大坝防渗工程，即：深孔闸多头小直径深层搅拌桩形成的水泥土垂直防渗墙、防冲墙、水泥土深层搅拌桩（湿法）。 其内容包括： （1）钻孔：包括灌浆孔、检查孔以及钻孔和灌浆所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。 （2）灌浆：主要为水泥灌浆；多头小直径深层搅拌防渗墙材料选用水泥土。 6.2 多头小直径深层搅拌防渗墙施工方案 6.2.1多头小直径搅拌桩主要提交件 （1）施工措施计划 工程开工28天前，根据施工图纸和招标文件的规定，分别提供包括下列内容的施工措施计划，报送监理人审批。 ①防渗施工场地布置图； ②成桩机械及其配套设备的选择； ③施工方案及工艺； ④成孔、成桩试验和措施； ⑤施工质量、安全和环境保护措施； ⑥施工进度计划等。 （2）质量检查记录和报表 在施工过程中应及时向监理人提交如下施工记录和质量报表： 1）测量放样成果； ①施工过程记录，如搅拌桩施工深度、水泥用量等； ②材料试验和配合比试验成果；
③施工质量检查记录和重大质量事故处理报告。 （3）完工验收资料 工程完工后，承包人应为监理人进行完工验收提交以下完工资料： ①竣工图及说明书； ②材料试验成果； ③检验及检测报告； ④质量事故处理报告； ⑤监理人要求提交的其它完工资料。 6.2.2多头小直径搅拌桩的一般要求 （1）应根据地质条件、施工图纸中防渗墙、桩的布置等确定孔位布置、成桩顺序、墙体间的连接方式等，并将桩孔放样定位测量记录报送监理人员检查同意后方可施工。 （2）场地相对平整，使成桩设备行走就位后应平整和稳固，确保施工中不发生倾斜、移动；在桩架上应设置用于施工中观测深度和斜度的装置。 （3）工程施工前，应按施工图纸的规定和监理人的指示，进行成孔或成桩试验，以检验施工参数和工艺，并应将试验成果报送监理人。 6.2.3多头小直径搅拌桩施工方案 （1）施工措施计划 多头小直径深层搅拌防渗墙工程开工前14天，提交一份包括下列内容的施工措施计划，报送监理人审批。 ①多头小直径深层搅拌防渗墙布置图； ②施工设备和辅助设施布置； ③施工技术和方法、施工设备及其特性参数； ④质量控制及检查方法； ⑤施工进度计划。 （2）多头小直径深层搅拌防渗墙的定位： ①搅拌桩施工机械行走至放样孔位，搅拌轴对中偏差不大于20mm；
第11卷第12期中国水运V ol.12 N o.11 2011年12月Chi na W at er Trans port D ecem ber 2011 收稿日期：5作者简介：赵 曾（），男，新疆生产建设兵团勘测规划设计研究院，从事岩土工程工作。 多头小直径水泥土深层搅拌桩截渗墙施工工法 赵 曾 （新疆生产建设兵团勘测规划设计研究院，新疆石河子832000） 摘 要：多头小直径水泥土深层搅拌桩截渗墙目前在新疆兵团水库除险加固工程中应用越来越多，作者从水泥土深 层搅拌技术原理和基本性能、施工机械及人力资源配置、施工质量过程控制等方面入手，浅谈“多头小直径水泥土深层搅拌桩截渗墙施工工法”，以便能够更地掌握该工法，以便于施工质量的控制。关键词：水泥土深层搅拌；截渗墙施工；工法中图分类号：TV 543文献标识码：A 文章编号：1006-7973（2011）12-0216-02 一、前言 为适应新疆兵团水利工程建设与水库除险加固施工的需要，本工法主要是约束和规范水泥土深层搅拌桩截渗墙施工，以保证施工质量。“工法”，内容主要包括截渗墙（桩组）的施工工艺、步骤、质量过程控制措施及施工质量检验等。 二、技术原理和基本性能 1．技术原理 多头小直径水泥土深层搅拌桩防渗加固技术是利用水泥作为固化剂，通过特制的多头小直径深层搅拌桩机，将水泥浆喷入地基土体内并将地基土和水泥浆强制搅拌形成多桩搭接的水泥土墙，达到截渗并加固坝基土目的的一种施工方法。 2．固化机理 水泥和土的固化机理有以下物理化学过程：（1）水泥的水解和水化反应，在水和空气中逐步硬化；（2）离子交换与团粒化反应，钙离子与土中交换性钾离子发生交换作用，使粘土颗粒集合成大团粒；（3）硬凝与碳酸化反应，水泥水化物中游离氢氧化钙吸收水和空气中的二氧化碳生成不溶于水的碳酸钙等项反应，能增加水泥加固土强度和足够的水稳定性。 3．工法特点 （1）成墙效果：墙体厚度均匀连续，渗透系数小于n ×10-6cm/s （1 实例1 渗控·截渗墙 河南武陟县沁河大樊堤段水泥粘土连续截渗墙 沁河系黄河一级支流。武陟县大樊堤段 位于历史决口老口门处，该段堤防从乾隆二十 二年（1757年）至1947年，共发生决口11次。 该段堤防背河堤脚外常年渗水，堤坡潮湿。堤 防临河堤高约7m，背河堤高约9m。1982年沁 河小董站出现4280m3/s洪水期间，渗水更为严 重。 经地质勘探，该段老口门宽200m，堤 身土质为粉质壤土。堤基为第四纪全新统冲积 堆积，层状结构：第一层为粉沙，有腐烂秸料， 层厚10m；第二层为细沙，层厚6.6m；第三层 为中沙，含有少量姜石，层厚3.4m；第四层为 壤土，含有姜石，层厚5m。见图1。 经分析论证，对该段堤防采用水泥粘土 混凝土墙垂直截渗技术进行加固处理。设计墙 深26m，深入相对不透水层0.5~1.0m，墙体厚 0.4~0.45m，墙体采用50号水泥土，渗透系数 为10-7cm/s，并安设测压管、渗压计3组。 工程施工所用钻孔设备为河南黄河河 务局研制的GZQ-800型潜水组合钻机，由8台 潜水钻组合而成，一次开槽长3.2m，槽宽 0.4~0.45m，凿槽深度可达50m。该工程跳钻造 孔施工，1987年5月开工，同年9月竣工，加固堤防长度200m。 经黄委会物探大队用超声波测试仪检测，成墙效果良好。经取样试验，墙体抗压强度均在50MPa以上，平均强度5.95MPa，平均渗透系数K=2.48×10-7cm/s，符合设计要求。通过3年观测，而且墙后地下水位普遍降低，堤防背河堤脚附近未发现积水现象。图1 沁河武陟大樊垂直截渗墙断 面图 实例2 渗控·截渗墙 湖北黄石市长江干堤青山湖堤段射水法截渗 墙 湖北省黄石市长江干堤青山湖堤段所处桩号为57＋980～57＋290m，长690m，外临长江，深泓逼岸，坡陡流急，大堤既无外滩，又无平台，堤内脚紧靠青山湖。两面受水，两水夹堤，堤基十分狭窄，只有60m宽，每年随江水位变化，大堤内外水相互渗透，汛期江水内渗，常发生管涌险情，汛后湖水外渗，曾多次发生江岸崩塌。 该段地质结构自上而下依次为砖瓦碴、素填土、素壤土、壤土和粘土，通过对天然堤基进行渗控计算，渗透水流主要通过残存的砖瓦碴以及抽槽粘土未经压实的薄弱部位流动，产生水平渗透破坏。 砖瓦碴层内许多架空孔洞的存在为细小颗粒带走提供了通道，形成了发生管涌的几何条件。1988年汛期，堤后砖孔碴层露头处发现浑水渗出。 这一堤段前无外滩，后临湖泊，难以采用铺盖、吹填等防渗方案。湖北省水利水电勘测设计院通过技术经济比较，选取了堤基混凝土防渗墙方案，采取垂直防渗方式，大堤内外渗透破坏都能防止。 混凝土防渗墙采用射水法浇筑地下混凝土连续墙，墙高12m，厚22cm，长690m，面积8280m2。通过开仓检查，密实度高，连续性好。 采用该法施工后，该堤段防渗性能明显改善，经测试渗透系数k下降至2.36×10-7～1.23×10-5cm/s。经过1996年、1998年两次高水位考验，未再发生渗透险情，证明采用这一方案是成功的。见图2和图3。 图2 黄石大堤青山湖堤段典型横剖面图 南水北调东线一期工程鲁北段小运河输水工程 XXX多头小直径搅拌桩截渗墙 试验方案 XXX水利水电工程集团有限公司 南水北调鲁北段小运河段工程项目经理部 二零XX年X月X日 编写：审核：批准： 多头小直径搅拌桩生产性试验方案 根据业主及监理的要求，在选定钻机型号、钻头直径下，根据设计水泥掺入量15%及最小墙厚30CM，进行深层搅拌桩施工试验。拟在倒虹吸进口段搅拌桩施工轴线外做1～3个单元墙，进行进行生产性施工试验，通过试验检验成果，确定本工程的水灰比、段浆量等施工参数，试验简述如下： 一、试验参数计算 1、根据钻机型号，采用两序成墙，经计算钻头直径采用33.6CM，每单元墙体长度93.6CM，单元墙截面积为S=0.29M2。 2、经现场取样检测，土壤密度r=1.91t/M3土水泥掺入量15％，每单元墙体每米水泥掺入量按下式确定： Q=S×1×r×I=0.29×1.91×0.15=0.083(T) Q：单位墙体水泥掺入量； V：沿轴线方向每米被加固墙体的体积； r：被加固土体的容重；暂选1.91T/M3 I：水泥掺入比，本工程取15％。 3、现场配制水泥浆液，测出不同水灰比的浆液比重 测定结果见下表 4、单元墙每米深度供浆量的确定：q=Q(1+C) K:水灰比； Q:单元墙体每米深度水泥掺入量 供浆量指标及计算方法见图(搅拌桩防渗墙墙体型式图）及单位墙体水泥掺入量表。段浆量L=q/d ×1000/10（升/0.1米） 5、根据设计要求，最小墙厚30CM。本工程所采用搅拌桩机桩径为33.6mm，3 头搅拌，轴间距为30cm，两序成墙，根据计算，一个单元体的实际施工轴线长度为0.936m，最小墙厚大于30cm。 二、试桩施工工艺 深层搅拌桩截渗墙以水泥浆为固化剂，通过桩机在地基深处将土体和固化剂强制搅拌，利用固化剂和土体、水之间的一系列物理、化学反应，使土体硬结成具有良好整体性、稳定性、不透水性的并具有一定强度的水泥土防渗墙。本工程搅拌桩采用“两喷两搅，两序成墙”施工工艺，即搅拌喷射水泥浆至设计墙底高程，之后进行搅拌提升并喷射水泥浆至设计墙顶高程。本工程选用山水东岳牌PO42.5普通硅酸盐水泥。 与不透水层的搭接，在施工中，采取在不透水层接触处增加喷浆量的办法，使水泥墙尽量加大同不透水层胶结面积和胶结强度。 施工工艺及流程如图所示： 浅谈多头小直径深层搅拌桩截渗墙施工工艺摘要: 多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理， 采用错位搭接的形式，经过注水检测，这种搭接头施工简单，截渗效果好，不用增加任何施工设备和辅助工艺。关键词 :深层搅拌 ; 桩搭接头防渗 abstract:multi head small diameter deep mix pile cement soil cutoff wall joint seepage treatment, using overlapped staggered form, after water injection test, the lap joint has the advantages of simple construction, seepage effect is good, without any increase in construction equipment and auxiliary technology. key words:deep mixing a joint impervious pile 中图分类号：tm754 文献标识码：a 文章编号： 1.多头小直径深层搅拌桩薄壁防渗墙成墙特点深层搅拌是利 用水泥类浆液与原土通过叶片强制搅拌形成墙体的技术。多头小直径深层搅拌桩机的问世，使各幅钻孔更能安全搭接形成连成一体的墙体，使排柱式水泥土地下墙的连续性、均匀性都有大幅度的提高。从现场检测结果看：墙体搭接均匀、连续整齐、美观、墙体垂直偏差小，满足搭接要求。该工法适用于黏土、粉质黏土、淤泥质土以及密实度中等以下的砂层，且施工进度和质量不受地下水位的影响。 2.施工工艺 CB01施工技术方案申报表 （广饶水工[2017]技案WB2B-04号） 合同名称：广饶县高店水库增容工程围坝工程施工第2标段 说明：本表一式份，由承包人填写。监理单位签收后，发包人份、监理单位份、承包人份。 JL05 批复表 （监理[2017]批复WB2B-04号） 合同名称：广饶县高店水库增容工程围坝工程施工第2标段 说明：1．本表一式份，由监理机构填写，承包人签收后，发包人份、监理机构份、承包人份。 2．一般批复由监理工程师签发，重要批复由总监理工程师签发。 广饶县高店水库增容工程围坝工程施工第2标段 水泥搅拌桩防渗墙 施工方案 批准： 审核： 编制： 广饶县水利工程公司 广饶县高店水库增容工程围坝工程 施工第2标段项目经理部 2017年7月14日 目录 一、工程概况 (1) 二、施工方法 (1) 三、劳动力组织 (2) 四、主要机械设备及检测设备 (3) 1、主要机械设备 (3) 2、主要检测、测量设备 (5) 五、工序安排 (6) 六、现场施工准备 (6) 七、截渗墙施工参数 (7) 八、成墙标准参数 (7) 九、现场工艺试验方案 (8) 十、施工质量控制标准和方法 (8) 1、垂直度控制 (8) 2、对桩位置控制 (9) 3、水泥掺入比控制、搅拌均匀性控制、喷浆均匀性控制 (9) 4、施工深度控制 (9) 5、桩体直径控制 (9) 6、原材料质量控制 (9) 十一、施工质量检测（自检）方案 (10) 十二、特殊情况处理 (10) 广饶县高店水库增容工程围坝工程施工第2标段 水泥搅拌桩防渗墙施工方案 一、工程概况 高店水库位于广饶县陈官镇高店村南，利用原高店水库扩建而成。水库大致为矩形，坝轴线基本沿现状水库坝轴线走向布置。 本次高店水库增容工程通过对水库围坝顶高程由8.8-9.0m加高至13.5m，设计蓄水位由8.1加高至11.79m，并对坝体进行衬砌、防渗、修筑坝顶道路及防浪墙，是蓄水能力达到2302万m3，年调节水量5800万m3，新增兴利库容1194万m3，多年平均增加可供水量4063万m3；同时新建北进出水枢纽1做，南出库泵站1做，配套水库管理、观测、维护设施。 工程实施后，将每年向广饶经济开发区、大王镇、稻庄镇及三干下游“东营奥亚现代牧场有限公司”等企业供水4100万m3，并可向水库周边及三干渠下游6.5万亩农业提供灌溉用水。 高店水库为中型平原水库，水库设计最高蓄水位11.79m，相应最大库容2302万m3，设计死水位4.00m，死库容230万m3，水库调节库容2072万m3。年入库水量为5800万m3，出库水量5563万m3，蒸发渗漏损失水量237万m3。 本标段为第二标段，起止桩号为1+000-2+700，工程内容为围坝土方填筑、压重平台、坝基水泥搅拌桩防渗墙、内坡防渗衬砌、坝顶防浪墙及道路、外坡排水及草皮防护等。 二、施工方法 水泥土搅拌桩截渗墙是以水泥作固化剂，通过桩机在地基深处就地将土体和固化剂强制拌和，利用固化剂，土体和水之间所产生的一系列物理、 水泥土搅拌桩截渗墙工程施工方案 10.4.1 施工程序及施工进度安排 10.4.1.1 施工准备 ⑴项目部工程技术人员进驻工地后，将进一步了解实施本工程的目的、设计标准、技术要求，按设计文件要求进行测量放样工作。 ⑵针对水泥土搅拌桩截渗墙工程的要求，编制详细的施工方案和施工进度计划，用以指导施工。 ⑶按施工技术要求平整、清理场地，准备好堆料场（库），联系好原材料供应厂商。 ⑷确定好设备进场道路，施工设备运输进场、安装。 10.4.1.2 施工现场布置 1、施工用电 水泥土搅拌桩截渗墙工程使用工地统一电源。 2、施工用水 利用工程区附近符合质量要求的河水或井水。 10.4.1.3 施工参数试验 ⑴施工准备完成后，向监理工程师提交水泥土搅拌桩截渗墙工程试验方案、试验程序。 ⑵进行配合比试验、成墙试验，确定水泥土搅拌桩截渗墙施工的各种技术参数。 ⑶检测试验成果，并与设计要求进行对比，分析影响试验的各种因素。 ⑷将试验成果汇报至监理工程师，经监理工程师审批后用以指导施工。 10.4.1.4 施工进度计划安排 多头小直径垂直截渗墙共6165m2，计划安排1台套多头小直径搅拌桩机。水泥土截渗墙工程安排于2005年10月20日~2005年12月19日施工，工期为60天(包括试验28天) 。 劳动力计划: 为完成本项施工任务，组织下列工种人员进场施工。 （1）施工管理人员3人 （2）钻探工9人 （3）辅助工3人 （4）电工1人 （5）合计16人。 10.4.2 施工要求及设备选择 10.4.2.1 施工要求 施工规范和设计图纸对水泥土搅拌桩截渗墙的施工要求如下： ⑴按施工图纸要求控制下钻深度、喷浆面及停浆面，确保桩长； ⑵喷浆机应设有精确的浆液计量装置，严禁没有浆液计量装置的喷浆机投入使用； ⑶浆液泵送必须连续，用量必须有衡器计量，并有专人记录； ⑷施工时应定时检查搅拌桩的桩径、成墙厚度及搅拌均匀程度，对使用的钻头应定期复核检查，其直径磨耗量不得大于20mm； ⑸必须保证主机机身施工时处于水平状态，保证导向架的垂直度，桩体垂直偏差不得超过0.3%； ⑹桩位偏差不得大于30mm，桩间搭接长度、成墙厚度满足设计要求； ⑺喷浆下沉和喷浆提升的速度必须符合施工工艺要求，应有专人记录每桩下沉或提升时间，深度记录误差不得大于50mm，时间记录误差不得大于5s； ⑻在喷浆成桩过程中遇有故障而停止喷浆时，第二次喷浆接桩时，其喷浆重叠长度不得小于2.0m。 ⑼搅拌桩施工质量允许偏差应满足下表的规定。 第十二章多头小直径深层搅拌桩防渗墙施工方案 12.1、多头小直径深层搅拌桩防渗墙施工方法 适用于本工程施工图纸所示的水工建筑物垂直防渗墙工程，即多头小直径深层搅拌桩成形的水泥土垂直防渗墙。 1.施工要求及设备选择 1）施工要求 施工规范和设计图纸对水泥土搅拌桩防渗墙的施工要求如下： （1）按施工图纸要求控制下钻深度、喷浆面及停浆面，确保桩长。 （2）喷浆机应设有精确的浆液计量装置，严禁没有浆液计量装置的喷浆机投入使用。 （3）浆液泵送必须连续，用量必须有衡器计量，并有专人记录。 （4）施工时应定时检查搅拌机桩的桩径，成墙厚度及搅拌均匀程度，对使用的钻头应定期复核检查，其直径磨损量不得大于2㎜。 （5）必须保证主机机身施工时处于水平状态，保证导向架的垂直度，桩体垂直偏差不得超过0.3%。 （6）桩位偏差不得大于30㎜，桩间搭接长度，成墙厚度满足设计要求。 （7）喷浆下沉和喷浆提升的速度必须复核施工工艺要求，应有专人记录每桩下沉或提升时间，深度记录误差不得大于50㎜，时间记录误差不得大于5秒钟。 （8）在喷浆成桩过程中遇有故障而停止喷浆时，第二次喷浆接桩时，其喷浆重叠长度不得小于1.0M。 （9）搅拌桩施工质量允许偏差应满足下表的规定： 搅拌桩施工允许偏差 2.工程机械设备的选择 根据设计要求，质量要求，工程量大小和各种水泥土搅拌桩防渗墙机械的技术参数，选用DZJ型多头小直径水泥土搅拌桩施工机械。机械性能参数如下： （1）主机自重：16.5T。 （2）主机外型尺寸：（长×宽×高）5.52×5.5×18.0M。 （3）最大设备用电容器：60KW。 （4）最大深度：15M。 设备特点： （1）采用液压步履式行走，行走平稳，定位准确，成墙均匀。 （2）一机三头小直径钻头同时钻进，施工工效高，每台时成墙10-20㎡。 （3）主机钻杆进退速度分四个档位，可视不同土质采用相应档位，低速最大穿透能力可打穿硬土。 （4）采用先进的一机三管浆泵，保证供浆均匀，且可以不同的供浆速度与钻杆钻进速度配合。 （5）钻杆垂直度可控制在0.3%以内。 3.配合比及现场成墙试验： （1）水泥土搅拌桩防渗墙，施工作业开始前，按施工图纸的要求和监理人的指示，在选择好的试验段内进行现场工艺试验，以选定浆液的水灰比，水泥渗入比，输浆量，施工速度之间的档位配合以及相应的允许电流和成墙厚度等施工参数。 （2）试验结束后，应根据监理人指示钻取芯墙进行固体的均匀性、整体性、强度和渗透性等试验，并将试验成果交监理人。 4.水泥土搅拌桩防渗墙施工程序及成墙工艺 1）水泥土搅拌桩防渗墙施工程序： （1）多头小直径防渗桩机就位，调平，搅拌轴对中偏差不大于20㎜，搅拌机械搭架要保持垂直，垂直度偏差不超过0.3%。 （2）启动喷浆泵喷浆。 （3）随即启动主机，钻杆开始边喷浆边钻进。 （4）当钻进到设计深度后，重复喷浆搅拌提升到地面，第一序桩完成。 （5）主机上机架第一次纵移至第二序桩位，调平。 （6）重复（3）（4）项动作，第二序桩完成。 滨州黄河大桥堤防截渗工程施工组织设计 国道205线滨州黄河公路大桥 三B合同段项目经理部 二○○二年六月 目录 第一章编制依据 (1) 第二章工程概况 (1) 第三章施工进度计划 (4) 第四章施工总体布置 (5) 第五章主体工程施工方案 (7) 第六章施工现场组织机构设置及施工布置 (14) 第七章质量保证体系及质量保证措施 (17) 第八章安全保证体系与安全保证措施 (1) 9 第九章工期保证措施 (21) 第十章环保与文明卫生施工 (22) 第一章编制依据 1.1山东黄河河务局基本建设工程规范汇编 1.2招标文件 1.3滨州黄河大桥设计图纸 1.4截渗墙变更设计图 1.5有关规范、标准 第二章工程概况 一、工程概况 该工程位于黄河下游右岸，地处滨州市桑行赵村，相应大堤桩号为161+100附近，是滨州黄河大堤截渗（160＋500～162＋400）工程的变更，截渗墙绕黄河大桥28号台锥坡布置，全长4 23米。工程级别：I级堤防。设计方案：堤脚水泥土搅拌桩截渗墙结合临河堤坡铺塑。工程布置：堤脚截渗墙顶高程设于现临河堤脚下0.5m；28号台锥坡坡脚基础以下，堤坡土工膜铺设顶高程为大堤或路堤堤顶高程下1.0m；截掺墙底高程为+2米。水泥土截渗墙体最小厚度为0.20m。水泥截渗墙的渗透系数为K≤1.0×10-6cm/ s，抗压强度R≥0.3Mpa。复合土工膜设计：原大堤水平清基厚度3 m后，其上铺设一层两布一膜的复合土工膜，与原有土工膜重合，土工膜单重60Og／m2，并覆盖壤土保护，回填壤土顶部水平宽3. 0m，外边坡1：3；顶高程与现堤顶平，路堤部分复合土工膜设在砌石护坡垫层下。复合土工膜与截渗墙的连接：墙顶消除0．5m 并整平，并浇0．4m高的二期砼墙，预埋镀锌螺栓，再用不锈钢钉及防腐木条固定土工膜，衔接部位的两侧均回填粘土保护，上部施工护坡基础或回填至少1.0米厚壤土保护层。工程项目分为搅拌桩截渗墙工程和堤坡防渗工程。 二、工程地震及水文地质情况 该堤段区域内的土质主要由堤身素填土，堤基砂壤土、 江苏科技大学（新校区）建设项目东固水库改建工程防渗墙搅拌桩 施 工 方 案 编制： 审核： 审批： 江苏建筑工程集团有限公司 2016年2月26日 目录 一、工程概况 1.1设计依据 1.2土层分布 1.3工作内容 二、设备选型及水泥用量 2.1机械选型 2.2档位选择 2.3钻头直径计算 2.4水泥量计算 三、试桩及质量检测试验 3.1试桩目的 3.2试桩要求 四、施工工艺及质量保证 4.1施工工艺流程 4.2搭接方法 4.3质量控制措施 4.4质量检测试验 五、施工进度计划及施工顺序 六、施工注意事项及常见问题 6.1施工注意事项 6.2常见事故处理 多头小直径防渗处理工程 一、工程概况 本工程位于丹徒区长香西路，工程的主要功能是防洪、灌溉等。水库加固后总库容116.54万M3；工程规模属小（1）型，工程等别为Ⅳ等；水库枢纽包括土坝、溢洪道、涵洞，主要建筑物级别为4级，洪水设计标准为30年一遇，校核标准为500年一遇。 1.1、设计依据 1、镇江市镇防指[2014]32号《关于同意调整镇江市丹徒区高资镇东固水库控制运用方案的批复》 2、镇江市工程勘测设计研究院提供的《镇江市丹徒区东固水库工程改建工程设计报告》 3、《镇江市丹徒区东固水库工程改建工程设计报告的批复》 4、镇江市工程勘测设计研究院提供的《镇江市丹徒区东固水库工程地质勘察报告》 1.2、土层分布 工程地质自上而下分别为： （1）素填土（坝身填土），C=27kpa，φ=8°，层厚极不均匀，平均层厚6.22m； （2）粉质粘土，C=28kpa，φ=11°，平均层厚2.74m； （3）碎石夹粉质粘土，勘探未钻穿该层； （4）基岩层，本层未钻穿 1.3、工作内容 大坝全线采用多头小直径水泥搅拌桩防渗墙加固方案，搅拌桩布置在坝顶偏上游侧，防渗墙顶高程50.3m，防渗墙底须进入2号土层以内1m或至基岩层，有效成墙厚度不小于0.22m（施工保障0.25m）。 南水北调中线一期工程总干渠 陶岔渠首～沙河南段鲁山南2段施工标 （合同编号：ZXJ/SG/LSN-002） 渠道高填方安全加固措施 水泥土搅拌桩防渗墙施工方案 批准： 审核： 编制： 中国水利水电第二工程局有限公司 南水北调中线工程鲁山南2段项目经理部 目录 1、工程概况 (3) 2、编制依据 (4) 3、工期安排 (4) 4、施工布置 (5) 4.1、施工道路布置 (5) 4.2、施工用水、电布置 (5) 4.3、施工资源配置 (6) 5、水泥土搅拌桩施工技术措施 (6) 5.1、主要施工技术要求 (6) 5.2水泥土搅拌桩施工技术参数 (7) 5.3、水泥土搅拌桩施工 (7) 5.3、成墙质量检查 (10) 5.4、注意事项 (10) 6、安全文明施工 (12) 1、工程概况 1.1工程概况 鲁山南2段工程为南水北调中线工程总干渠陶岔至沙河南段工程的一部分，位于陶岔至沙河南段最末标段，桩号范围TS229+262-TS239+042，总干渠线路总长9.78km，其中渠道长9.066km，建筑物长0.714km。挖方渠道长3263m，填方渠道全长5803m。根据渠道安全加固设计图纸，为保证渠道后期运行安全，在部分高填方段增设水泥土搅拌桩防渗墙。 水泥土搅拌桩施工采用PH-5B型深层搅拌钻机。根据相关技术要求，我部已经完成水泥土搅拌桩的试桩试验，并通过试验确定了施工参数。详见《渠道高填方安全加固措施水泥土搅拌桩防渗墙试桩成果报告》（中国水电二局【2013】技案017号）。 1.2水泥搅拌桩防渗墙部位及工程量 水泥土搅拌桩防渗墙桩径400mm，桩心距312mm，成墙厚度250mm，分布部位及工程量见下表1。 表1 水泥搅拌桩防渗墙分布部位及主要工程量表 3截渗墙工程实例一组6篇
