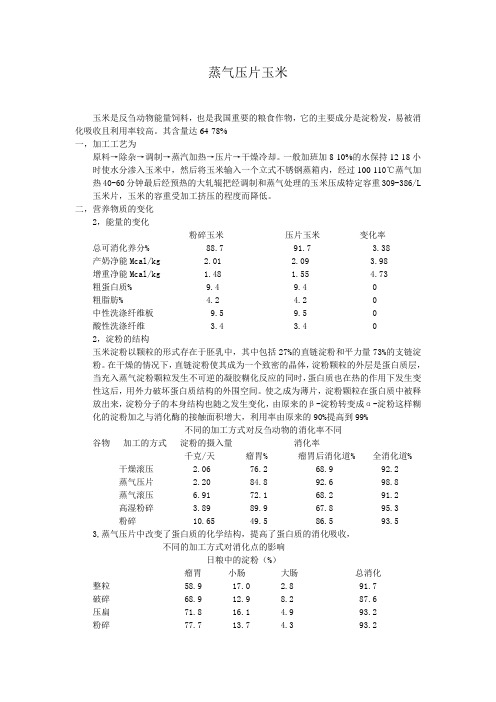

第二章安装手册第一步：场地准备及结构安装
设备总体平面布置图：
第二步：场地准备挖槽。本设备（不包括锅炉场地、原料仓库、成品仓库）占用面积为40米*10米的面积，场地需要在地面开两个槽。蒸煮罐和闷粮罐的罐体周围需要设置4个混凝土预埋块供钢结构使用。开槽位置及尺寸见下图：
第三步：结构施工。钢结构图、预埋件及混凝土尺寸：
第四步：4个闷粮罐及1个蒸煮罐就位第五步：压片机就位第六步：1号2号3号提升机就位，分配闷粮罐和蒸煮罐就位固定，见下图。见下图器就位。见下图（忽略钢结构部分）
第七步：烘干机组装就位
第八步：
4号提升机就位
第九步：压片收集罐就位
第十步：打包机、着水机、清粮筛、控制柜就位
第十一步：调试
文件编号：TP-AR-L2373 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 橡胶压片机安全操作规 程正式样本
橡胶压片机安全操作规程正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1、上岗前劳保用品安全确认，是否穿带齐全（工作帽、工作服、工作鞋、皮革护手腕、口罩等）。 2、开机前，必须检查各润滑部位是否润滑良好，符合润滑规程，各转动部位润滑符合规定。 3、开车前必须检查大小齿轮及辊筒间有无杂物，指示灯、电流表三相启动是否正常。每班首次开车，必须实验紧急刹车是否可靠（制动后前辊空车回转不准超过四分之一周）达不到灵敏可靠的，必须选择《橡胶加工设备安全技术革新汇编》的内容改进。平时严禁用紧急刹车装置关车。
4、如两人以上操作，必须相互呼应，当确认无任何危险后，方可开车，有投料运输带必须使用运输带。 5、调整辊距要平衡，严禁偏辊操作。 6、料粘架子时，不准站在架子上用力拉料，防止跌倒摔伤。 7、投料时身体与辊筒间隙必须保持一定距离，以防手指扎入辊筒，在拉料时要注意腰扭伤，同时要防止连续胶片粘牢料架，带入辊筒砸伤人。 8、加料时，先将小块胶料靠大齿轮一侧加入。 9、操作时要划（割）刀，后上手拿胶，胶片未划（割）下，不准硬拉硬扯。严禁一手在辊筒上投料，一手在辊筒下接料。 10、如遇胶料跳动，辊筒不易扎胶时，严禁用手压胶料。
d系列单冲压片机使用 说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
DP30A系列单冲压片机操作规程 一、主要构造及工作原理 本机由传动机构、压片控制机构、电器控制部分组成。其结构简图见图1、图2、图3. 1 偏心轮 3 紧固螺栓 4齿轮轴 5 皮带护罩 6 手动论 7 键轴 8 中模台 9 调节螺母紧固螺钉 10 调节螺母 11 托模臂 12 填充蜗杆 13 填充齿轮 14 橡胶垫 15 填充紧固手柄 16 填充手轮 17 下冲紧固螺丝 18下模轴 19 下冲 20 中模板紧固螺钉 21 中模 22 下模板 23 上冲 24 上冲紧固螺钉 25 上冲导杆 26 罩 27 大齿轮护罩 28 油杯 29 玻璃罩 30大齿轮 31尼龙齿轮 32 外罩保护开关 33 安全门保护开关 34 安全门 35 变频器 36 除粉盒 37 前门
38 下模轴定位螺钉 39 电机座紧固螺栓 40电机座 41 电机座手柄 42 电机 43 后门 44 小车 45 垫板 46 小车摇臂 47卡簧 48 连杆轴 49 滑轮 50 料斗 51 大摇臂 52 副料斗 53 外罩 54副料斗上盖 注：料斗小车是由44、45、46、47、48、49、50等构成的组合体。 主传动机构由电机、A型V带传动（电机轮，V带，皮带轮）、齿轮传动（尼龙齿轮，大齿轮）、与大齿轮相连的主轴偏心轮组成。 压片运动机构工作时，传动机构首先启动，大齿轮每转动一转期间，大齿轮内侧的外导轨内的凸轮运动时通过连杆带动料斗小车对中模进行加料后一次退出，紧接着由过桥轮带动偏心轮使偏心向下运动，与偏心轮连接的导杆带动上冲进入中模与正在中模孔内的下冲一起进行压片成型。同时大齿轮内侧的内导轨的凸轮运动时通过立轴过连杆机构，带动下冲将药片顶出中模，接着料斗小车对中模进行第二次加料时，先将药片推出，而下冲缩回时，中模孔内留出加料空腔。这种动作循环往复进行。药片的压力大小、重量分别可由偏心轮下的导杆、下模轴进行连续可调。 电器控制部分工作与安全门、外罩接触的两个行程开关在闭合位置时电路才能接通。电机采用变频调速，可以根据所压药片的质量情况随时调整鸦片速度。
机械原理课程设计 题目：干粉压片机 学校：洛阳理工学院 院系：机电工程系 专业：计算机辅助设计与制造 班级：z080314 设计者：李腾飞（组长）李铁山杜建伟 指导老师：张旦闻 2010年1月1日星期五
课程设计评语 课程名称：干粉压片机的机构分析与设计 设计题目：干粉压片机 设计成员：李腾飞（组长）李铁山杜建伟 指导教师：张旦闻 指导教师评语： 2010年1月1日星期五
前言 干粉压片机装配精度高，材质优良耐磨损，稳定可靠，被公认为全国受欢迎产品。特别是现在的小型干粉压片机，市场前景很好。很多小型企业不可能花高价去买大型的，而且得不尝试，所以小型压片机更少中小型企业青睐。例如蚊香厂、鱼药饲料厂、消毒剂厂、催化剂厂都相继使用。本机还可改为异形冲模压片。由于该机型相对于其他机型压力较大，压片速度适中，因而受到生产奶片、钙片、工业、电子异形片的厂家欢迎。相信本厂品会给您带来良好的企业效应。 编者：洛阳理工学院第二小组 日期：2010年1月1日星期五
目录 一. 设计题目 (5) 1.工作原理以及工艺过程 (5) 2.原始数据以及设计要求 (5) 二. 设计题目的分析 (5) 1. 总功能分析 (5) 2. 总功能分解 (5) 3. 功能元求解 (6) 4. 运动方案确定 (7) 5. 方案的评价 (9) 6. 运动循环图 (10) 7. 尺度计算 (11) 8.下冲头对心直动滚子推杆盘形凸轮机 (13) 9.下冲头对心直动滚子推杆盘形凸轮机的位移曲线 (13) 三. 干粉压片机各部件名称以及动作说明 (14) 四. 参考书目 (14) 五. 新得体会 (14)
D P A系列单冲压片机使 用说明书 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
DP30A系列单冲压片机操作规程 一、主要构造及工作原理 本机由传动机构、压片控制机构、电器控制部分组成。其结构简图见图1、图2、图3. 1 偏心轮 3 紧固螺栓 4齿轮轴 5 皮带护罩 6 手动论 7 键轴 8 中模台 9 调节螺母紧固螺钉 10 调节螺母 11 托模臂 12 填充蜗杆 13 填充齿轮 14 橡胶垫 15 填充紧固手柄 16 填充手轮 17 下冲紧固螺丝 18下模轴 19 下冲 20 中模板紧固螺钉 21 中模 22 下模板 23 上冲 24 上冲紧固螺钉 25 上冲导杆 26 罩 27 大齿轮护罩 28 油杯 29 玻璃罩 30大齿轮 31尼龙齿轮 32 外罩保护开关 33 安全门保护开关 34 安全门 35 变频器 36 除粉盒 37 前门 38 下模轴定位螺钉 39 电机座紧固螺栓 40电机座 41 电机座手柄 42 电机 43 后门 44 小车 45 垫板 46 小车摇臂 47卡簧 48 连杆轴 49 滑轮 50 料斗 51 大摇臂 52 副料斗 53 外罩 54副料斗上盖 注：料斗小车是由44、45、46、47、48、49、50等构成的组合体。 主传动机构由电机、A型V带传动（电机轮，V带，皮带轮）、齿轮传动（尼龙齿轮，大齿轮）、与大齿轮相连的主轴偏心轮组成。 压片运动机构工作时，传动机构首先启动，大齿轮每转动一转期间，大齿轮内侧的
外导轨内的凸轮运动时通过连杆带动料斗小车对中模进行加料后一次退出，紧接着由过桥轮带动偏心轮使偏心向下运动，与偏心轮连接的导杆带动上冲进入中模与正在中模孔内的下冲一起进行压片成型。同时大齿轮内侧的内导轨的凸轮运动时通过立轴过连杆机构，带动下冲将药片顶出中模，接着料斗小车对中模进行第二次加料时，先将药片推出，而下冲缩回时，中模孔内留出加料空腔。这种动作循环往复进行。药片的压力大小、重量分别可由偏心轮下的导杆、下模轴进行连续可调。 电器控制部分工作与安全门、外罩接触的两个行程开关在闭合位置时电路才能接通。电机采用变频调速，可以根据所压药片的质量情况随时调整鸦片速度。 二、操作方法 1 模具的安装与调整 旋松固定在中模板（序号22）上的3个紧固螺钉（序号20），取下中模板。 旋松下冲紧固螺钉（序号17），将下冲（序号19）插入下模轴（序号18）的孔中，并要插到底，下冲紧固螺钉不要旋紧。如果是圆形模具，下冲杆的缺口面要对准下冲紧固螺钉。 把中模平稳放在中模台（序号8）上，同时使下冲进入中模的孔中，然后将中模板放在中模台上，借助中模板的三个紧固螺钉固定，但不要旋紧。 松开上冲紧固螺钉（序号24），将上冲（序号23）插入上冲导杆（序号25）的孔中，并要插到底，注意上冲杆的缺口面要对准上冲紧固螺钉，旋紧上冲紧固螺钉。 用手轻轻旋动手动论（序号6），使上冲慢慢下降进入中模孔中，若发生碰撞或摩擦，则调整好中模板的位置，使上冲进入中模板孔中。如果是异形模具，要先转动下冲和中模，调整好和上冲的入模位置后，再调整中模板的位置，使上冲进入中模孔中。 顺序旋紧中模板的3个紧固螺钉，然后旋紧下冲紧固螺钉。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 二次蒸汽冷凝水操作规程(标准 版)
二次蒸汽冷凝水操作规程(标准版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、启动前的检查 1、停车时间超过8小时，联系电工测绝缘。 2、各部件，轴承是否完好。 3、各润滑点润滑油是否符合要求。 4、泵进口管是否畅通，法兰是否密封，阀门是否好用，开关位置是否正确。 5、所有仪表是否齐全好用。 6、泵的填料密封是否正常，冷却水位是否合格，流程是否畅通。 7、泵轴攀车无问题。 8、电源电压是否正常。 2、启动前的准备。（接主控室通知后）。 1、关闭泵的放水阀。 2、关闭泵的出口手动阀。 3、关闭泵的出口手动阀。
4、联系热水站准备接受热水。 5、打开泵填料密封冷却水。 6、联系主控室打开泵出口气动调节阀。 7、改通各级加热段排冷凝水到相应冷凝水罐的流程，并根据情况适当打开旁路阀。 8、改通冷凝水罐前一级进后一级的冷凝水流程，并适当打开旁路阀。 3、启动和运行中检查。 1、当NP101冷凝水罐内有液位或主控室通知后启动泵。 2、逐个打开泵去热水站出口手动阀。 3、向主控室汇报启动情况，由主控室将泵的出口调节阀转向联锁控制。 4、运行中的检查：包括泵的噪音、振动，轴承润滑、温升，填料密封性、上水情况、电流电压。NP101的水位。联锁是否正常。 4、停泵 1、当主控室通知NP101无来水时，逐渐关闭泵的出口阀，当冬季系统停车时不应全关闭，保证出口管路水放尽。 2、停泵后切断泵电机电源。
仅供参考[整理] 安全管理文书 橡胶压片机安全操作规程 日期：__________________ 单位：__________________ 第1 页共4 页
橡胶压片机安全操作规程 1、上岗前劳保用品安全确认，是否穿带齐全（工作帽、工作服、工作鞋、皮革护手腕、口罩等）。 2、开机前，必须检查各润滑部位是否润滑良好，符合润滑规程，各转动部位润滑符合规定。 3、开车前必须检查大小齿轮及辊筒间有无杂物，指示灯、电流表三相启动是否正常。每班首次开车，必须实验紧急刹车是否可靠（制动后前辊空车回转不准超过四分之一周）达不到灵敏可靠的，必须选择《橡胶加工设备安全技术革新汇编》的内容改进。平时严禁用紧急刹车装置关车。 4、如两人以上操作，必须相互呼应，当确认无任何危险后，方可开车，有投料运输带必须使用运输带。 5、调整辊距要平衡，严禁偏辊操作。 6、料粘架子时，不准站在架子上用力拉料，防止跌倒摔伤。 7、投料时身体与辊筒间隙必须保持一定距离，以防手指扎入辊筒，在拉料时要注意腰扭伤，同时要防止连续胶片粘牢料架，带入辊筒砸伤人。 8、加料时，先将小块胶料靠大齿轮一侧加入。 9、操作时要划（割）刀，后上手拿胶，胶片未划（割）下，不准硬拉硬扯。严禁一手在辊筒上投料，一手在辊筒下接料。 10、如遇胶料跳动，辊筒不易扎胶时，严禁用手压胶料。 11、推料时必须半握拳，不准超过辊筒顶端水平线。摸测辊温时手指必须与辊筒转动方向相反。 12、割刀必须放在安全地方，割胶时必须在辊筒下半部分进刀，割 第 2 页共 4 页
刀口不准对着自己身体方向。 13、打三角包时，禁止带刀操作，打卷子时，胶卷重量不准超过25kg。拿回料严格按工艺要求。 14、辊筒运转中发现胶料中或辊筒间有杂物，挡胶板、轴瓦处等有积胶时，必须停车处理。严禁在运转辊筒上方传送物件。 15、胶料搭上运输带运送至下一部车时，思想要集中，防止手卷入运输带造成伤害。 16、如遇带料停车，应将车上的胶料割下后方可开车，清理夹板内胶料时，用力适中，防止碰伤手和腰部。 17、运输带积胶或发生故障，必须停机处理。 18、严禁在设备转动部位和料盘上依靠、站坐。 19、推拉车辆时要注意周围情况，防止压、砸伤人。装料时防止偏重、翻车伤人。 20、遇到突然停车，应按顺序切断电源，关闭水、气阀门。严禁带负荷开车。 21、排除生产故障时，必须切断电源，挂好严禁合闸禁示牌并设立专人监护确认安全后方可作业，设备故障及时报修。 22、划皮刀、铁棒等工具，应放在固定地方，以防落入辊筒。 23、任何杂物落入车内，应及时关车取出。 24、现场人员服从安排，配合要默契，严格执行四不伤害原则。 25、严格执行交接班制度，按要求填写各类岗位记录。工作结束，清理设备、现场卫生，切断电源，关闭水、汽阀门。 第 3 页共 4 页
压片机培训教材 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
旋转式高速压片机应用技术培训 （单出料机型） 北京翰林航宇科技发展有限公司 旋转式高速压片机应用技术培训 第一节压片机简介 (3) 第二节压片机结构、组成及原理 (6) 第三节机器的完好状态 (8) 第四节操作顺序及注意事项 (10) 第五节片剂的分类 (13) 第六节常用制粒方法 (15) 第七节片剂的质量要求 (20) 第八节常用术语 (21) 第九节压片时可能发生的现象、原因及解决方法 (22) 第一节压片机简介 压片机分为单冲压片机和旋转压片机。 （1）单冲压片机：有一副冲模组成，冲头作上下运动将颗粒状的物料压制成片状的机器。产量在60---100片/分钟，最大作用力15KN,多用于新产品的试制。重型单冲压片机，也可压制 异形片、环形片。 （2）旋转压片机：旋转压片机是基于单冲压片机的基本原理，又针对瞬时施压无法排出空气的缺点，变瞬时压力为持续且
逐渐改变的压力，从而保证了片剂质量，对扩大生产有极 大的优越性。旋转压片机按流程分、双流程两种。 单流程仅有一套上下压轮，旋转一周每个模孔只压出一个药 片；双流程有两套压轮、饲粉器、刮粉器、片重调节器和压力调节 器等，均装于对称位置，冲盘转动一周，每副冲具压制两 个药片。 （2）高速压片机：特点是转速块、产量高、片剂质量好，压片时采用两次压片成型，能将颗粒状物料连续进行压片，可压制 圆形片、异形片。具有全封闭、压力大、噪声低、生产效率 高、润滑系统完善、操作自动化等特点。 翰林公司出产的高速压片机以对称的两个冲孔间距为系列划分：单出料265系列： GZP—16 GZP—23 GZP—30 ZPT—16 ZPT—23 ZPT—30 单出料370系列: GZP—26 GZP—32 GZP—40 ZPT—26 ZPT—32 ZPT—40 单出料420系列: GZPY—30 GZPY—37 GZPY—45 双层片560系列: GZPD—41 GZPD—51 GZPD—61 GZPD—79 双出料620系列: PG—45 PG—55 PG—65 双出料680 /720系列: GZPS—49 GZPS—61 GZPS—73 GZPS—79 双出料1060系列: GZPT—122 GZPT—113 GZPT—95 GZPT—76 高速压片机工作流程（见下图）
仅供参考[整理] 安全管理文书 蒸汽设备设施安全操作规程 日期：__________________ 单位：__________________ 第1 页共3 页
仅供参考[整理] 蒸汽设备设施安全操作规程 1、供汽前先开启管道疏水阀排放冷凝水，待管道内冷凝水排清后方能正常供汽。 2、供汽时，先开启主阀门适量，给管道预热，待蒸汽管道已热，管道无震响声后，关闭疏水阀，再将主阀门调至所需的压力(一般在0.4Mpa)。 3、供汽的分汽缸，在正常供给各用户使用蒸汽的同时注意保持供汽压力稳定，避免波动过大，蒸汽的总瞬时流量控制不能超过2吨/小时，每段用汽完毕要作好用汽量记录。 4、设备设施责任人（操作人），在使用前和使用中要经常检查所负责范围内各蒸汽管道，要根据用汽需要操作管道开关调节蒸汽压力在 0-0.45Mpa范围内，发现有漏汽及控制异常现象应及时作出处理，如不能处理，应及时向供汽班报修。 5、供汽后“蒸汽压力表”应有指示，停汽时仪表指针应回复“零”位，否则应对该仪表进行更换。 6、当分汽缸压力达0.7Mpa时安全减压阀应自动排汽;饭锅蒸汽压力超0.45Mpa安全阀应自动排汽;，否则为安全阀不正常,需送检或更换（未经送检合格的安全阀不得安装使用）。 7、在用汽过程中应注意疏水阀排水情况，随时进行调节，充分利用蒸汽热能，做到物尽其用。 8、工作完毕，要逐一关闭各路供汽开关。 9、蒸汽分汽缸、蒸汽饭锅等每年进行一次压力试验、安全阀每年送检一次，确保蒸汽供汽管道的安全使用。 第 2 页共 3 页
仅供参考[整理] 安全管理文书 整理范文，仅供参考！ 日期：__________________ 单位：__________________ 第3 页共3 页
操作规程编号：LX-FS-A88540 压片机安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
压片机安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、启动压片机 1)顺时针转动压片机的主电源开关，将其由水平状态（OFF状态）旋转到竖直状态（ON状态），此时面板上的触摸屏开始工作。 2)按下控制面板上的蓝色复位按钮（R）。 3)顺时针转动控制面板上的电源开关，将其由关位置（○）打到开位置（︱），此时面板上的各数字表开始工作。 4)在触摸屏上设定压片过程中各个步骤的时间以及其它参数。 5)旋转压力调整把手，设定压台压力（需要在压
台合闭时设定）。 6)按操作面板上温度控制器的温度调整按钮，设定上下压台的温度。 7)在操作面板上的程控降温控制器（程控降温时）或触摸屏（急冷时）上设定冷却参数。 8)启动水循环系统，包括冷水机，水箱。 9)压台达到设定的温度后，等待大约15分钟，确保压台温度稳定。 10) 打开滑动门，将装有物料的模板放到下压台上，再关闭滑动门。 11) 按下控制面板上的绿色启动按钮（□），启动压片程序。 12) 压片程序结束后，打开滑动门，将模版取出，再关闭滑动门。 二、关闭压片机
压片机操作流程V1.0 1. 压片机及模具简单介绍。 2. 确定样品用量。 A) 透射样品先用thinkness 软件包中的sam …..计算得到所需的样品用量，若量太少可 以参杂适量的BN 或其他试剂（低Z 元素，起压片成型的作用），保证能压成片。一般BN 的用量50-60mg 即可压成片。 B) 荧光样品用量要求不高，只需能压成片即可。通常片的厚度最好不要超过1mm 。 3. 研磨。用研钵把样品颗粒尽量研磨细小，颗粒大小四百目（3um 以下），手感像面粉； 同时加入掺杂的BN 或其他试剂研磨，混合均匀，备用。 4. 清洁模具，各个可能接触到样品的表面； 5. 组装模具 6. 放入垫块1（使用镊子） 1螺旋杆 2加压手柄 3压力表 4卸压旋钮 5模具 1底座 2套筒 3压杆 4垫块
7.装入研磨好的样品 8.再放入垫块2 9.放入压杆：轻轻旋转压杆，使粉末均匀分布； 10.将模具放到压片机上，旋紧螺旋杆。 注意要保证模具和压片机的螺旋杆同轴心，防止加压时受力不均模具变型。 具体方法为：从相互垂直的两个不同方向观察螺旋压杆与模具压杆的相对位置，确保压杆处于螺旋压杆的中心；
11.加压。将加压手柄上下摆动，直到红圈内压力表示数由0变大到一定值，停止加压。不 同直径对应的最大压力见下表。以模具直径是10mm为例，压力表示数不能超过10，8左右即可。 注意：加压过程尽量缓慢。 12.保持压力5-10分钟。 13.卸压。旋转红圈中的黑色旋钮，使压力表示数减小到0。然后马上把黑色旋钮拧紧，防 止漏油。 14.拧松螺旋杆，拿出模具，先取下模具的底座，再用压杆顶出样品片。若片太紧不好取， 可借助透明垫块，如图，稍微压紧螺旋杆即可。 15.清洗模具。每次压片结束后都必须用酒精清洗底座、套筒、压杆和垫块。
xx压片机 1、本机为小型台式压片机，用电动机驱动，可连续冲压各种片剂！ 2、本机可将各种小颗粒、粗粉末冲压圆形或异形的片剂，适用于实验室或小批量生产各种药片，糖片、钙片、异形等。 3、本机不适用于冲压大颗粒固体，潮湿或极细的粉末。 4、本机结构简单，操作方便，自动化程度高，适用各种形状片剂的冲压相关参数如下： TDP-1.5TAxx压片机参数： 型号： TDP-1.5T 机器材质： 铝合金 最大压片压力(kn)：15千牛 最大压片直径（mm）：12 充填xx（mm）：11 压片产量（pc/h）：4000-6000 电机功率（w）：550 电机转速（r/min）：1400 机器重量（kg）：40 外形尺寸（mm）(L×C×H)：530×360×590 TDP-1.5Txx压片机参数：
型号： TDP-1.5T 机器材质：铁最大压片压力(kn)：15千牛最大压片直径（mm）：12 充填xx（mm）：11 压片产量（pc/h）：4000-6000 电机功率（w）：550 电机转速（r/min）：1400 机器重量（kg）：95 外形尺寸（mm）(L×C×H)：570×380×630 TDP-5Txx压片机参数： 型号： TDP-5T 机器材质：铁最大压片压力(kn)：50千牛最大压片直径（mm）：18 充填xx（mm）：16 压片产量（pc/h）：4000-6000 电机功率（w）：750 电机转速（r/min）：1400 机器重量（kg）：128 外形尺寸（mm）(L×C×H)：650×440×650
TDP-6Txx压片机参数： 型号： TDP-6T 机器材质：铁最大压片压力(kn)：60千牛最大压片直径（mm）：25 充填xx（mm）：18 压片产量（pc/h）：3000 电机功率（w）：750 电机转速（r/min）：1400 机器重量（kg）：165 外形尺寸（mm）(L×C×H)：750×380×695 ZP-9旋转式多冲压片机参数： 型号： ZP-9（9冲） 冲模数（付）：9 最大压片压力：40千牛 最大压片直径（毫米）：20（异14） 最大填充xx（毫米）：15 最大片剂厚度（毫米）：6 转盘转速（转/分）：30 生产能力（片/时）：16200
蒸汽压力管道安全操作规程 为使蒸汽管道、阀门、法兰等都受到均匀缓慢的加热并放尽管内的凝结水，防止管道内产生水击，防止热应力过大而损坏管道、阀门等元件，通蒸汽时需要充分暖管。 暖管需要时间，根据蒸汽温度、季节气温、管道长度、直径等情况而定，冬季应适当延长暖管时间。暖管操作： 1、蒸汽管暖管前应先检查整个系统管网，开启管道上的疏水阀，排除全部凝结水。 2、缓慢开启主汽阀（或主汽阀的旁通阀）半圈，限制蒸汽充压速度，待管道充分预热后方可全开。控制升温速度不超过50℃/半小时，1.0MPa蒸汽升温到160～200℃过程时，尤其要缓慢，这个区间是饱和向过热转换的过程，最容易发生水击和泄露。如暖管过程中管道发生振动或水击，应立即关闭主汽阀，加强疏水，待振动消除后，再缓慢开启主汽阀，继续进行暖管。 3、缓慢开启分汽缸进汽阀，使管道汽压与分汽缸汽压相等，同时注意排除凝结水。 4、按蒸汽流向检查，一个疏水阀排出干燥蒸汽后即可关闭，到下一个疏水点，排出干燥蒸汽后关闭，直到末端见汽，缓慢开大主汽阀，提高参数至所需的压力。各汽阀全开后，应回转半圈，防止汽阀因受热膨胀后卡住。 5、沿蒸汽流程再进行一遍仔细检查，蒸汽管道是否有异常。 日常操作注意事项：
1、在操作蒸汽管道阀门应防止高温烫伤，佩戴防护用具。 2、操作时避开疏水等管道的排出口，不可正对阀门门芯方向。 3、操作疏水阀，开启时应先开启一道门，全开后再适当开启二道门，关闭时应先全关二道门，然后全关一道门。 4、蒸汽管道停汽后应及时打开管道疏水阀，排出管道内凝结水，并防止管道内形成较大负压，造成管道、阀门等元件损坏。 5、用户在用汽过程中应避免蒸汽阀门大开大关，做到操作平缓，减小蒸汽管道、热力设备的热应力。 6、用户用汽、停汽前应与供汽方加强联系，互相做好配合，避免操作幅度过大，造成蒸汽系统的参数超出正常值范围过大，影响其他用户的安全生产，造成经济损失。 阿拉善盟盾安节能热电有限公司 2015年10月15日
管理制度编号：YTO-FS-PD208 冲高速压片机安全操作程序通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
冲高速压片机安全操作程序通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、目的：建立一个×××型冲高速压片机的安全操作程序，正确操作该机器，防止事故发生。 二、适用范围：适用于×××型冲高速压片机操作岗位。 三、责任者：生产部管理人员、压片班班长、操作工人。 四、程序： 1检查各部件是否完好，认真检查冲模质量，是否有缺边、裂缝、变形及卷边等不合格的情况。 2按要求消毒并依次装好模圈，上冲、下冲、刮料器、加料斗。上模具时用手转动手轮，动作与上模具同步，装上、下冲模之前要将下压轮压力调到零。异形冲的安装模圈与上冲要同步进行。安装完毕，转动手轮，使转台旋转2-3周，观察上、下冲进入模圈孔及在导轨上的运行情况，应灵活，无碰撞现象。 3开机前，上、下压轮、油杯要加机油，各轴承内补充黄油，机器运转时不得停机加油。试车前，把试车手轮卸
压片机使用说明 准备(参考图1，图2)： 1．保持使用压片机的房间湿度较低； 2．将压片机配件③、⑤表面的油脂用四氯化碳或苯清除（否则得到的样品片有黄色。），放入干燥器备用； 3．用玛瑙研钵一次研磨大量KBr晶体并过筛，放入烘箱中120~150℃干燥3小时，放入干燥器以备后用； 4．为避免手汗对压片的影响，准备一双白手套，研磨和压片过程中戴手套； 压片操作： 1．取400毫克备用KBr粉末于玛瑙研钵中，加入0.5%~1%样品，在红外灯下研细混匀，放入烘箱中120~150℃干燥1小时； 注意：干燥温度依样品性质而定； 2．使用丙酮（或乙醇、石油醚等溶剂）棉清洗③； 3．配件③光面向上插入①的圆形凹槽，③光面高出①的圆形凹槽约2毫米，将⑤套在③高出凹槽的部分； 注意：①、③、⑤大小配合，没有间隙，稍有倾斜则装不进 去，若装配不顺利拿出再装，不要硬挤，正常装配时，①、 ③、⑤之间可以自如旋转； 4．取样品和KBr混合粉末约200毫克，放到③和⑤形成的凹槽中，用抹刀铺平；
5．将另一③光面向下插入⑤的圆孔中，旋转③使粉末均匀平铺 （否则所得压片有白斑）； 注意：正常装配时，③、⑤之间可以自如旋转； 6．将⑥准确放在①上，旋转⑥以确认安装正确； 7．将弹簧⑧放在⑥上，④插入⑥中，装配好的压片模具移至压 片机下； 8．○P与真空泵相连，压片前抽真空5分钟；（真空泵为选配件）9．压片机阀门拧至lock, 加压至80KN，停留5~10分钟，停留 时间越长压片越透明，但超过10分钟则没有明显变化； 10．压片机阀门拧至open，压片模具移下压片机，拆下④、⑥、 ⑧； 11．将连接在一起的③、⑤从①上取下，放在⑩上；12．安装⑥（同步骤6），○11插入⑥中，置于压片机下，（无须抽真空），压片机阀门拧至lock，加压至○11的上檐与⑥接近；13．压片机阀门拧至open，拆下○11和⑥，得到样品的KBr片； 14．用丙酮棉清洗所有与KBr接触过的配件，特别是③和⑤，以 免生锈，放入干燥器备用。 警告： ○P拆卸前，真空泵不能停止工作，否则泵油会被倒吸至模具。
目录 一．说明和适用范围 (1) 二．主要技术参数 (2) 三．主要工作原理 (3) 四．安装调整和使用 (4) 五．电器操作方法 (5) 六．常见故障与排除方法 (6) 七．机器的润滑 (7) 八．机器的保养 (8)
安装前、开机前、维修前，必须仔细阅读本说明书，说明书内不推荐的行为均可能引起机器的异常或人身安全。 一．用途说明和适用范围 1.本机是根据生产用自动旋转、连续压片的压片机微型化的机器，它主要用于制药、化工、食品、电子等工业部门工艺研究，确认颗状原料能否压制成片剂的重要设备。 2.本机适用于能压制成片剂（本机压力范围内）的。而且含粉量（100目以上）不超过10%的颗粒状原料的压制。 3.本机适用于压制5-20毫米的圆形、异形和刻字片剂。 4.本机不适用于半固体、潮湿颗粒、低熔点易吸潮原料和无颗粒的粉末压片。 二．主要技术参数 序号名称单位指标 1 转台冲模数付5-7-9 2 最大工作压力千牛(KN) 60 3 最大压片直径毫米(mm) 20 4 最大压片厚度毫米(mm) 6 5 最大充填深度毫米(mm) 15 6 最大压片产量片/小时9600-13440-17280 7 转台工作直径毫米(mm) 200 8 转台转速转/分(r/min) 0～32 9 中模直径毫米(mm) 26 10 中模高度毫米(mm) 22 11 上、下冲杆直径毫米(mm) 22 12 上、下冲杆长度毫米(mm) 115 13 外型尺寸（长×宽×高）毫米(mm) 650×1000×1200 14 机器重量公斤(kg) 300 15 电动机功率千瓦(kw) 2.2 16 电压伏(V) 380 三．工作原理与主要机构 1.转台结构：转台是本机工作的主要执行件。有上、下轴承组件、主轴、转台等主要零件构成。转台的圆周上均匀分布5（7，9）付冲模，转台与主轴间由平键传递扭矩。主轴支撑在轴承上，由蜗轮副传动，花键连接，转动主轴，使转台旋转工作。 2.轨道机构：轨道有上轨道和下轨道组成的圆柱凸轮和平面凸轮，是上、下冲杆运动的轨迹。上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨、压下路轨等多块轨道组成。它们分别紧固在上轨道盘上。下轨道由上冲下行轨、
YF-ED-J8440 可按资料类型定义编号 二次蒸汽冷凝水操作规程 实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
二次蒸汽冷凝水操作规程实用版 提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1、启动前的检查 1、停车时间超过8小时，联系电工测绝缘。 2、各部件，轴承是否完好。 3、各润滑点润滑油是否符合要求。 4、泵进口管是否畅通，法兰是否密封，阀门是否好用，开关位置是否正确。 5、所有仪表是否齐全好用。 6、泵的填料密封是否正常，冷却水位是否合格，流程是否畅通。 7、泵轴攀车无问题。
8、电源电压是否正常。 2、启动前的准备。（接主控室通知后）。 1、关闭泵的放水阀。 2、关闭泵的出口手动阀。 3、关闭泵的出口手动阀。 4、联系热水站准备接受热水。 5、打开泵填料密封冷却水。 6、联系主控室打开泵出口气动调节阀。 7、改通各级加热段排冷凝水到相应冷凝水罐的流程，并根据情况适当打开旁路阀。 8、改通冷凝水罐前一级进后一级的冷凝水流程，并适当打开旁路阀。 3、启动和运行中检查。 1、当NP101冷凝水罐内有液位或主控室通知后启动泵。
仅供参考[整理] 安全管理文书 压片机安全操作规程 日期：__________________ 单位：__________________ 第1 页共4 页
压片机安全操作规程 一、启动压片机 1)顺时针转动压片机的主电源开关，将其由水平状态（OFF状态）旋转到竖直状态（ON状态），此时面板上的触摸屏开始工作。 2)按下控制面板上的蓝色复位按钮（R）。 3)顺时针转动控制面板上的电源开关，将其由关位置（○）打到开位置（︱），此时面板上的各数字表开始工作。 4)在触摸屏上设定压片过程中各个步骤的时间以及其它参数。 5)旋转压力调整把手，设定压台压力（需要在压台合闭时设定）。 6)按操作面板上温度控制器的温度调整按钮，设定上下压台的温度。 7)在操作面板上的程控降温控制器（程控降温时）或触摸屏（急冷时）上设定冷却参数。 8)启动水循环系统，包括冷水机，水箱。 9)压台达到设定的温度后，等待大约15分钟，确保压台温度稳定。 10)打开滑动门，将装有物料的模板放到下压台上，再关闭滑动门。 11)按下控制面板上的绿色启动按钮（□），启动压片程序。 12)压片程序结束后，打开滑动门，将模版取出，再关闭滑动门。 二、关闭压片机 1)逆时针转动控制面板上的电源开关，将其由开位置（︱）打到关位置（○），此时面板上的各数字表停止工作。 2)逆时针转动开炼机的主电源开关，将其由竖直状态（ON状态）旋转到水平状态（OFF状态）。 3)关闭水循环系统，包括冷水机，水箱。 第 2 页共 4 页
三、注意事项 1、放置，取出模板时，要配套防热保护手套。 2、正常使用时，不要使用紧急装置（紧急停止按钮）停止设备。 第 3 页共 4 页
蒸汽锅炉操作规程 1、锅炉投入运行前，应对锅炉本体、安全附件、给水设备、鼓风机等设备进行全面检查，确认正常后，才能启动开机。 2、锅炉升火、升压时，应先开引风机通风5分钟，排出炉膛和烟道内残存可燃气体。 3、锅炉升火速度应缓慢，从冷炉升火至运行状态时间不得少于1小时，从热炉压火至运行状态不得小于0.5小时。 4、应定期排污，确保水位清晰、准确、可靠。水位变动范围不得超过正常水位±40毫米。 5、定期排污宜在高水位低负荷时进行，每次排污量约使水位下降30~50毫米。 6、每周应手动安全阀排气试验一次，防止阀芯和阀座粘住，确保安全阀灵敏、可靠。 7、每班应冲洗压力表一次，检查压力表是否正常、准确。 8、每班应冲洗水位表一次，检查水位表是否正常、准确。 9、每班必须做好锅炉水质处理工作。采用炉内加纯碱处理，定期投放药剂。 10、每班应检查引风机、炉排等轴承润滑油脂情况，及时给予补充。 11、每班应清除锅炉内积灰，冲洗地面，擦净锅炉、水泵、风机等设备上的积灰、油脂，保持锅炉房整洁，做到文明生产。
12、锅炉运行期间，必须密切监视水位、压力和燃烧情况，正确调整各种参数，每小时进行一次运行记录。 13、锅炉运行期间，应随时检查锅炉人孔、手孔及受压部件是否有泄漏变形等异常现象。 14、锅炉运行期间，应定期检查鼓风机、引风机、水泵炉排等运转情况。 15、夜间停炉期间，应有专人值班检查。检查压力水位是否正常，检查炉膛内火层有否熄灭或复燃等情况。 16、锅炉对外供汽时，应先打开分汽缸、蒸汽管下的疏水阀排尽冷凝水，而后稍开供汽阀进行暖管，最后再开大供汽阀对外供汽。 17、紧急停炉时，首先应停止燃烧，关闭风门，打开炉门和放气阀，如因缺水事故，严禁向炉内立即加水。 18、锅炉工必须持证上岗，没有司炉操作证的人员不准上岗独立操作锅炉。
15.12 压片机操作规程 1. 目的 为了保证X荧光分析样品的准确性，正确安全的使用压片机，特制定《压片机操作规程》。 2. 适用范围 《压片机操作规程》适用于佳木斯市松江水泥有限公司试验样品的压片操作。 3. 操作程序 压片机分为手动操作和自动操作两种操作模式，两种模式的操作分别如下： 3.1 手动操作 （1）检查压片机电源是否满足工作条件要求，上下压头是否擦拭干净。 （2）在电源满足工作条件要求、上下压头擦拭干净的前提下，用取样勺取适量粉磨好的样品放入压片盒内，并将压片盒准确放在上下压头之间的中心位置。 （3）打开主电源和电机电源，按下启动开关，启动开关指示灯亮，向上搬动控制手柄或按下压头上升按钮（UP），下压头开始上升至接触试样，开始加压，转动压力控制旋钮，并至所需最大压力。 （4）在最大压力下，不要放松控制手柄，继续保压5秒钟。 （5）保压10秒钟后，向下搬动控制手柄按下压头下降按钮（DOWN），压片机回油，下压头下降至初始位置，按下关闭按钮，取出压好的式样，整个压片过程结束。
3.2 自动操作 （1）检查压片机电源是否满足工作条件要求，上下压头是否擦拭干净。并将压片机最大压力调试到压片所需的最大压力，设定好最大压力下的延时时间（一般为5秒钟）。 （2）在电源满足工作条件要求、上下压头擦拭干净、最大压力调试好、延时时间设定好的前提下，用取样勺取适量粉磨好的样品放入压片盒内，并将压片盒准确放在上下压头之间的中心位置。 （3）打开主电源和电机电源，按下启动开关，启动开关指示灯亮，下压头开始自动上升至接触试样，开始加压并至最大压力。 （4）在最大压力下，继续保压5秒钟。 （5）保压10秒钟后，压片机自动回油，下压头下降至初始位置，关闭电机电源和主电源，取出压好的式样，整个压片过程结束。 4. 压片机示意图 压力控制钮 5. 维护与校验 5.1 压片机应保持清洁，物料粉尘应及时清扫干净。 5.2 定期检查压片机油缸油位，检查压片机油路是否漏油。 5.3 压片机每季度的第一个月进行校验，由于试验设备的特殊性，压片机与震动磨作为一个整体进行校验。校验方法为：采用混合均匀的专用生
压片机的安装调试 1、压片机冲模的安装和调整 1.1冲模安装前 首先拆下下冲装卸轨，拆下料斗、加料器，打开左侧门装上手轮组件。然后将转台工作面、模孔和安装用的冲模逐件清洗干净，将片厚调至5毫米以上位置，再按增压（减压）按纽，反复升降压力，使管道中残余空气排出后，将压力升至5千牛以上。 1.2中模的安装 打开嵌舌，将转台上中模紧固螺钉逐件旋出转台外圆约1毫米左右，勿使中模装入时与螺钉的头部碰为宜。中模与模孔配合间隙较小，放置要平稳，将中模打棒穿入上冲孔，轻轻打入。中模进入模孔后，其平面不高出转台平面为合格。然后将中模紧固螺钉拧紧。 1.3上冲的安装 打开嵌舌，将上冲杆插入孔内，用大拇指和食指转动冲杆，检验头部进入中模后上下滑动灵活，无卡阻现象为合格。再转动手轮至冲杆颈部接触平行轨。上冲杆全部装毕，将嵌舌扳下。 1.4下冲的安装 拆下下冲装卸轨按上冲安装的方法安装，装毕将下冲装卸轨装上，用螺钉紧固。 1.5全套冲模装毕，转动手轮，使转台旋转2周，观察上下冲杆进入中模孔及在轨导上运行情况。无碰撞和卡阻现象为合格。要注意下冲杆上升到最高点时（即出片处），应高出转台工作面0.15－0.2毫米。拆下试车手轮，关闭左门。开动电动机，空转5分钟，待运转平稳后方可投入生产。 2、加料器的安装和调整
将加料器组件装在加料器支柱上，然后将滚花螺钉拧上，再松开加料器支承板下的M16螺母，旋动M16X1.5螺钉调整加料器支承板高度，使加料器底面与转台工作台面之间隙控制在0.10～0.15毫米，拧紧压花螺钉。然后调整刮粉板高低，使底平面贴紧转台工作面，将M4螺钉拧紧。再调整刮片板，使底面上缺口与下冲杆端面间隙在0.15～0.25毫米，将M4螺钉拧紧。 3、充填量的调整 充填调节由安装在机器前面中间两只调节手轮控制。中左调节手轮控制后压轮压制的片重。中右调节手轮控制前压轮压制的片重。当调节手轮按顺时针方向旋转时，充填量减少，反之增加。其充填的大小可参考刻度指示，刻度带每转一格，充填量就增（减）1毫米。刻度盘每转一格充填量增（减）0.01毫米。调节时应注意加料器中有足够的原料和同时调节片厚，使片剂有一定的硬度。 4、片剂厚度的调节 片剂的厚度调节是由安装在机器前面左右两端的二只调节手轮控制（见下图手轮指示标牌）。左端的调节手轮控制前压轮压制的片厚，右端的调节手轮控制后压轮压制的厚片。当调节手轮按顺时针方向旋转时，片厚减少，反之片厚增加。 片剂的厚度可参考刻度显示值，刻度带每转过一大格，片剂厚度增（减）1毫米，刻度盘每转过一格，片剂的厚度增（减）0.01毫米.当片剂重量调定后，检查片剂的厚度以及硬度，再作适当的微调，直至合格。 预压轮架的调整。上预压轮架固定不变，下预压轮架与下主压轮应同步调整。 先松开预压紧定板上M8螺钉，转动下预压轮轴。将指针指数调整到与主压轮厚度相近似值，然后旋紧螺钉。 5、输粉量的调整 当充填量和片剂厚度调妥后，调整粉子的流量。粉子流量由蝶阀开启角度和料斗高低控制。旋转斗架顶部的旋纽，调节料斗口与转台工作面的距离，和
