砌筑砂浆配合比规程中试配强度计算研究
摘要：本文通过比较JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算方法，得出JGJ/T98-2010规程的试配强度计算优越性。然后利用强度综合评定法对砌筑砂浆配合比规程中的试配强度计算方法进行评判。最后针对试配强度计算方面提出几点建议与看法。从而对JGJ/T98-2010的试配强度计算进行细致的研究，意在完善试配强度计算，发现现存的试配强度问题。
关键词：试配强度计算、强度综合评定法、砌筑砂浆质量保证率
本文根据近年来砌筑砂浆技术不断进步，砖底模已经被淘汰，钢底模的试配强度计算还不够完善的现状。将JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算方法进行比较，从而对砌筑砂浆配合比规程中的试配强度计算方法进行评判。
1、JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算比较
在JGJ/T98-2010砌筑砂浆配合比规程中试配强度计算与JGJ98-2000的砌筑砂浆配合比规程中的计算方法不一样。JGJ98-2000的试配强度计算为fm,0=f2+0.645。其中fm,0指的是砌筑砂浆的试配强度。f2指的是砌筑砂浆的抗压强度平均值，其中抗压强度由三轴抗压强度实验获得，一般情况下由三个试块的抗压实验结果进行平均，平均值作为砌筑砂浆试块的代表值。指的是砌筑砂浆的现场强度标准差，是根据多年现场的资料进行收集与统计得来的。由于近几年来砌筑砂浆的技术不断进步，砖底模已经被淘汰，钢底模不断在施工中得到应用。我国针对变化及时的调整砌筑砂浆配合比方法，提出JGJ/T98-2010砌筑砂浆配合比规程。以适应现阶段砌筑砂浆施工要求。JGJ/T98-2010的试配强度计算公式为fm,0=kfm，k。其中k（与k值如表1所示）为经验参数，它是通过多年现场的资料进行收集与统计得来的；fm，k指的是砌筑砂浆的强度等级值，也就是砌筑砂浆的设计强度标准值。
表1 JGJ/T98-2010规范中的砌筑砂浆强度标准差与k值
通过以上所述的JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算可以看出：
1）公式参数不同。JGJ98-2000的规范中所提及的砌筑砂浆的抗压强度平
均值f2并没有运用到JGJ/T98-2010中。这是由于现阶段的砂浆试模由砖底模改变为钢底模，所以变异系数、标准差均相对JGJ98-2000的阶段有所减小。所以在JGJ/T98-2010中并没有体现砌筑砂浆的抗压强度平均值。直接可以通过砌筑砂浆的强度等级值，就可以对试配强度进行计算。
2）计算公式不同。JGJ/T98-2010的试配强度计算公式引入了k值，由JGJ/T98-2010试配强度计算与JGJ98-2000的比较可以看出试配强度计算方法更为简化，只利用k与强度等级值就可以进行试配强度计算。但是k并没有明确的物理意义，只是对强度标准差率的转化。弥补JGJ98-2000中出现的砌筑砂浆的抗压强度平均值与设计标准值之间的偏差问题，减小了绝对误差。
3）标准差没有在公式中体现。本文通过研究与论证，在JGJ/T98-2010中所规定的仍然采用JGJ98-2000中所规范的数据。所以在试配公式中没有采用，可以降低钢底模与砖底模之间的误差，而k值在JGJ/T98-2010也是采用材料强度的概率分布中的正态分布来确定。在规范中k值的解释是这样的：“当标准差为0.25倍的砂浆强度等级要求的强度的情况下，fm,0为1.2倍的f2，进行试配后的砂浆测得的强度均不低于强度等级要求的强度78.8%”。当标准差为0.30倍的砂浆强度等级要求的强度的情况下，fm,0为1.25倍的f2，进行试配后的砂浆测得的强度均不低于强度等级要求的强度79.9%”。本研究通过以下介绍的强度综合评定法可以对砌筑砂浆配合比规程中的试配强度计算方法中的k值范围进行评判。通过非统计学的角度，评判k值是否可以代替进行试配强度的计算。
2、强度综合评定法评判JGJ/T98-2010的试配强度计算方法
强度综合评定法是基于混凝土的较为完整的评定体系得来的。由于混凝土与砂浆的配比机理相似，所以可以借鉴混凝土的强度综合评定公式以及概念。但是由于砂浆的立方体抗压试块相对于混凝土试块组数较少。所以拟采用非统计方法进行砂浆试配强度计算。即mf21.15fm，k和fmin0.95fm,k;其中mf2指的是同一验收批的砂浆立方体抗压强度的平均值；fm，k指的是砂浆立方体抗压强度标准值; fmin指的是同一验收批的砂浆立方体抗压强度的最小值。如果按照混凝土的生产质量水平划分，混凝土的实际强度要不低于强度等级所要求的强度的85%。但是通过砌筑砂浆施工工作的总结，砌体为一种特殊的结构，是多种材料的结合体。砌筑砂浆仅仅是多种材料中的一种，所以砌筑砂浆的强度对于砌体的强度影响是有限的。通过利用砌筑砂浆工程施工资料的收集与统计，当砌筑砂浆的抗压强度降低10%的情况下，砌体强度值则一般下降5%左右。在此情况下可以确定在一般的生产条件下，砌筑砂浆的强度达到强度等级规定的强度的75%~80%即可满足施工要求。所以可以将混凝土的强度综合评定公式中的fmin0.95fm,k修改为fmin0.75fm,k.。比较适合现阶段砌筑砂浆施工的实际情况。由于fm,0=kfm，k带入公式mf21.15fm，k、fmin0.75fm,k中可以得到kmf21.15fm，0和kfmin0.75fm..0 。在这两个公式中mf2的物理意义是同一验收批的砂浆立方体抗压强度的平均值，而fmin则为砂浆立方体抗压强度的最小值。所以则有kmf2kfmin0.75fm,00.75fmin。根据工程实际与试验中的验证不同批次的砂浆立方体的抗压强度的平均值与抗压强度的最小值之间的差距不大于 1.533,即为 1.15与0.75之商。所以k值的范围可以是1.533k0.75。所以在JGJ/T98-2010的试配
强度计算方法中提出的k值为1.15、1.2、1.25均在这一范围内，符合强度综合评定法计算的强度需求范围。
几点建议与看法
通过以上对JGJ/T98-2010中规定的试配强度计算方法进行强度综合评定法评判，我们可以看出其符合强度综合评定法计算的强度需求范围。但是我感觉还是有不足之处有待于在以后的规定中做出完善与修改。本文就JGJ/T98-2010中规定的试配强度计算方法提出以下几点建议与看法：
（1）JGJ/T98-2010的试配强度计算方法中提出的k值在强度综合评定法评判的范围内，可以证明k值的取值是合理的，但是在JGJ/T98-2010的规范中k 值的准确值则是由统计学角度来进行确定的。现阶段由于砂浆试模由砖底模改变为钢底模，所以变异系数、标准差均应与JGJ98-2000有所不同。但这一点并未在JGJ/T98-2010中体现出来。在此情况下k值的准确值仍然需要一个长期的资料统计与分析，最好对各种不同条件下的砌筑砂浆施工，采用不同的试配强度计算方法。
（2）钢底模相对于砖底模的强度较大，所以引起的变异系数就会相对减小。标准差也会相对降低，这样就会导致利用JGJ/T98-2010中规定的试配强度计算方法计算出的试配强度相对较高。
所以还要在以后的工作中加强收集钢底模的砌筑砂浆施工的有效数据，通过对大量资料的统计得出新的标准差与k值。这样会使试配强度计算方法施工更加精确，为以后新的砌筑砂浆配合比规程的规范提供参考。
参考文献：
[1] JGJ98-2000 砌筑砂浆配合比设计规程
[2]JGJ/T98-2010 砌筑砂浆配合比设计规程
[3]朱旭.对砂浆试配强度的探讨[J].山西建筑.2009(12).
注：文章内所有公式及图表请以PDF形式查看。
5 砌筑砂浆配合比的确定与要求 5. 1 现场配制砌筑砂浆的试配要求 5. 1. 1 现场配制水泥混合砂浆的试配应符合下列规定： 1 配合比应按下列步骤进行计算： 1）计算砂浆试配强度（?m, 0）； 2）计算每立方米砂浆中的水泥用量（Qc）； 3）计算每立方米砂浆中石灰膏用量（QD）； 4）确定每立方米砂浆砂用量（Qs）； 5）按砂浆稠度选每立方米砂浆用水量（Qw）。 （规定了水泥混合砂浆配合比的计算步骤，原行业标准《建筑砂浆力学性能试验方法》JGJ 70-90 规定砂浆强度试验底模为普通粘土砖，而现行行业标准JGJ/T 70-2009 标准规定砂浆强度试验底模为钢底模，因将钢底模实测值乘以系数换算成砖底模砂浆强度值，砂浆强度实际还是按砖底模确定的，故配合比计算步骤与原规程基本一致。） 2 砂浆的试配强度应按下式计算： ?m, 0= k?2 （5. 1. 1-1） 式中：?m, 0——砂浆的试配强度（MPa），应精确至0. 1MPa； ?2 ——砂浆强度等级值（MPa），应精确至0. 1MPa； k ——系数，按表5. 1. 1-1 取值。 表5. 1. 1-1 砂浆强度标准差σ及k 值 强度等级 施工水平 强度标准差σ（MPa） k M5 M7. 5 M10 M15 M20 M25 M30 优良1 1. 5 2 3 4 5 6 1. 15 一般1. 25 1. 88 2. 5 3. 75 5 6. 25 7. 5 1. 2 较差1. 5 2. 25 3 4. 5 6 7. 5 9 1. 25 （原：砂浆的试配强度应按下列计算： ?m, 0= ?2+0. 645σ（5. 1. 1－1） 式中?m, 0——砂浆的试配强度，精确至0. 1MPa； ?2 ——砂浆抗压强度平均值，精确至0. 1MPa； σ——砂浆强度标准差，精确至0. 01MPa。 3 砂浆现场强度标准差的确定应符合下列规定： 1）当有统计资料时，应按下式计算: n 2 2 , 1 n 1 m m i f i f n μ
砌筑砂浆配合比计算与确定 水泥混合砂浆配合比计算 水泥砂浆配合比计算，应按下列步骤进行： 1．计算砂浆试配强度f m,0 砂浆的试配强度应按下式计算： f m,0＝f 2＋0.645σ （13-1） 式中 f m,0——砂浆的试配强度，精确至0.1MPa ； f 2——砂浆抗压强度平均值，精确至0.1MPa ； σ——砂浆现场强度标准差，精确至0.01MPa 。 当有统计资料时，砂浆现场强度标准差σ应按下式计算 1 2 1 2,--= ∑=n f n f m n i i m μσ （13-2） 式中 f m,i ——统计周期内同一品种砂浆第i 组试件的强度（MPa ）； μf m ——统计周期内同一品种砂浆n 组试件强度的平均值（MPa ）； n ——统计周期内同一品种砂浆试件的总组数，n ≥25。 当不具有近期统计资料时，砂浆现场强度标准差σ可按表13-4取用。 砂浆强度标准差σ选用值（MPa ） 表13-4 2．计算水泥用量Q C 每立方米砂浆中的水泥用量，应按下式计算： ce m c f f Q ?-= αβ) (10000, （13-3） 式中 Q C ——每立方米砂浆的水泥用量，精确至1kg ； f m,0——砂浆的试配砂浆，精确至0.1MPa ； f ce ——水泥的实测强度，精确至0.1MPa ； α、β——砂浆的特征系数，其中α＝3.03，β＝15.09。
在无法取得水泥的实测强度值时，可按下式计算f ce： f ce＝γc·f ce,k（13-4） 式中f ce,k——水泥强度等级对应的强度值； γc——水泥强度等级值的富余系数，该值应按实际统计资料确定。无统计资料时γc可取1.0。 3．计算掺加料用量Q D 水泥混合砂浆的掺加料用量应按下式计算： Q D＝Q A－Q C 式中Q D——每立方米砂浆的掺加料用量，精确至1kg；石灰膏、钻土膏使用时的稠度为120±5mm； Q C——每立方米砂浆的水泥用量，精确至1kg； Q A——每立方米砂浆中水泥和掺加料的总量，精确至1kg；宜在300~350kg 之间。 4．确定砂用量Q S 每立方米砂浆中的砂用量，应按干操状态（含水率小于0.5%）的堆积密度值作为计算值（kg）。 5．选用用水量Q W 每立方米砂浆中的用水量，根据砂浆稠度等要求可选用240~310kg。用水量中不包括石灰膏或黏土膏中的水。当采用细砂或粗砂时，用水量分别取上限或下限；砂浆稠度小于70mm时，用水量可小于下限；施工现场气候炎热或干燥季节，可酌量增加用水量。 水泥砂浆配合比选用 水泥砂浆材料用量可按表13-5选用。 每立方米水泥砂浆材料用量表13-5 注：1．此表水泥强度等级为32.5级，大于32.5级水泥用量宜取下限； 2．根据施工水平合理选择水泥用量；
砌筑砂浆配合比设 计规程 S p e c i f i c a t i o n f o r m i x p r o p o r t i o n d e s i g n o f m a s o n r y m o r t a r J G J T98-2011 2011年 修订过程及主要内容 根据建设部文件建标〔2008〕102号“关于印发《2008年工程建设标准规范修订、修改计划（第一批）的通知》”要求，《砌筑砂浆配合比设计规程》从2008年4月开始进行修订，主编单位为陕西省建筑科学研究院及浙江八达建设集团有限公司，接到任务后，主编单位立即组建了编制组，确定了参编单位为：中国建筑科学研究院、福建省建筑科学研究院、上海市建筑科学研究院（集团）有限公司、陕西省第三建筑工程公司、山东省建筑科学研究院、浙江中技建设工程检测有限公司、嘉兴市春秋建设工程检测中心有限责任公司、浙江嘉善县建筑工程质量监督站、西安市建设工程质量安全监督站、西安天洋建材企业集团，编制人员为： ?李荣孙占利张秀芳赵立群刘军选徐鹏如王文奎何希铨金万春王转英袁永福钱建武张雪琴薛天牢金裕民徐建黄春文毛国强何富林陈华沈 文忠。 任务下达后通过电话、网络等方式各编制单位进行沟通，行业标准《砌筑砂浆配合比设计规程》JGJ98-2000颁布实施至今，距今已有10年之久，该标准对保证作为砌筑砂浆配合比设计规范在工业与民用建筑及一般构造物中所采用砂浆的质量配合比设计中起到了重要的作用。但随着建筑技术的发展，材料的更新换代以及其他标准的变化，特别是预拌砂浆的蓬勃发展，通用硅酸盐水泥标准及建筑砂浆基本性能试验方法的修订，都使该标准的继续使用出现了一些困难、可操作性差、工地现场执行难度增大，因此，迫切需要对《砌筑砂浆配合比设计规程》进行修订，以适应建筑技术的发展。根据这些主要问题2008年8月在西安召开了编制组第一次工作会议，确定了编制大纲，明确了主要工作内容及验证试验方案。在上述大量验证试验及调研的基础上，并参考国外先进标准3月形成了初稿，2009年三月在江苏省姜堰市召开了编制组第二次工作会议，编制组内部对初稿进行了充分的讨论、修改形成了征求意见稿，会后，主编单位根据会议要求及各单位的补充实验对征求意见稿进行了修改，并通过网络在编制组内部进行充分沟通形成了征求意见稿定稿，2009年7-8月全国范围内开始征求意见工作，收到来
砌筑砂浆配合比规程中试配强度计算研究 摘要：本文通过比较JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算方法，得出JGJ/T98-2010规程的试配强度计算优越性。然后利用强度综合评定法对砌筑砂浆配合比规程中的试配强度计算方法进行评判。最后针对试配强度计算方面提出几点建议与看法。从而对JGJ/T98-2010的试配强度计算进行细致的研究，意在完善试配强度计算，发现现存的试配强度问题。 关键词：试配强度计算、强度综合评定法、砌筑砂浆质量保证率 本文根据近年来砌筑砂浆技术不断进步，砖底模已经被淘汰，钢底模的试配强度计算还不够完善的现状。将JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算方法进行比较，从而对砌筑砂浆配合比规程中的试配强度计算方法进行评判。 1、JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算比较 在JGJ/T98-2010砌筑砂浆配合比规程中试配强度计算与JGJ98-2000的砌筑砂浆配合比规程中的计算方法不一样。JGJ98-2000的试配强度计算为fm,0=f2+0.645。其中fm,0指的是砌筑砂浆的试配强度。f2指的是砌筑砂浆的抗压强度平均值，其中抗压强度由三轴抗压强度实验获得，一般情况下由三个试块的抗压实验结果进行平均，平均值作为砌筑砂浆试块的代表值。指的是砌筑砂浆的现场强度标准差，是根据多年现场的资料进行收集与统计得来的。由于近几年来砌筑砂浆的技术不断进步，砖底模已经被淘汰，钢底模不断在施工中得到应用。我国针对变化及时的调整砌筑砂浆配合比方法，提出JGJ/T98-2010砌筑砂浆配合比规程。以适应现阶段砌筑砂浆施工要求。JGJ/T98-2010的试配强度计算公式为fm,0=kfm，k。其中k（与k值如表1所示）为经验参数，它是通过多年现场的资料进行收集与统计得来的；fm，k指的是砌筑砂浆的强度等级值，也就是砌筑砂浆的设计强度标准值。 表1 JGJ/T98-2010规范中的砌筑砂浆强度标准差与k值 通过以上所述的JGJ/T98-2010与JGJ98-2000砌筑砂浆配合比规程中的试配强度计算可以看出： 1）公式参数不同。JGJ98-2000的规范中所提及的砌筑砂浆的抗压强度平
一、目的与适用范围 1、本方法适用于一般构筑物所采用的砌筑砂浆的配合比设计。 二、设计计算步骤 1、确定试配强度 为了使砌筑砂浆的强度具有一定的保证率，配制强度按设计强度提高15%计算 R p＝1.15Rz 式中：R p—砂浆配制强度（MPa）； R z—砂浆设计强度（MPa）。 2、计算水泥用量（m c） 每立方米水泥砂浆的水泥用量，由下式得： （m c）＝R p×1000/(α*R b) 式中：R p—砂浆配制强度（MPa）； R b—水泥（标号）强度（MPa）； α—调整系数， 3、计算石灰膏用量（m D） 如配制水泥石灰混合砂浆时，应按下式计算石灰膏得用量： m D＝350－m c＝ 式中：m D—石灰膏用量（kg/m3） m c—水泥用量（kg/m3） 4、计算掺粉煤灰后的水泥用量（m’c） 如配制掺粉煤灰的水泥混合砂浆时，还应该按下式计算出粉煤灰取代后的水泥用量： m’c＝m c（1－βc） 式中：m c—未掺粉煤灰的水泥用量（kg/m3）； m’c—掺粉煤灰后的水泥用量（kg/m3）； βc—粉煤灰取代水泥率。 粉煤灰取代水泥率可查表所得 5、计算掺粉煤灰后的石灰膏用量（m’D）。 如配制掺配粉煤灰的石灰水泥混合砂浆时，还要按下式计算出粉煤灰取代后的石灰膏用量： m’D＝m D（1－βD） 式中：m D—未掺粉煤灰的石灰膏用量（kg/m3）； m’D—掺粉煤灰后的石灰膏用量（kg/m3）； βD—粉煤灰取代石灰膏率。 粉煤灰取代石灰膏率可查表所得 6、粉煤灰砂浆的粉煤灰用量（m f） 粉煤灰用量按下式计算： m f＝δm[(m c - m’c)+( m D - m’D)] 式中：δm --粉煤灰超量系数（kg/m3）； m c、m’c--未掺粉煤灰与掺粉煤灰时的水泥用量（kg/m3）

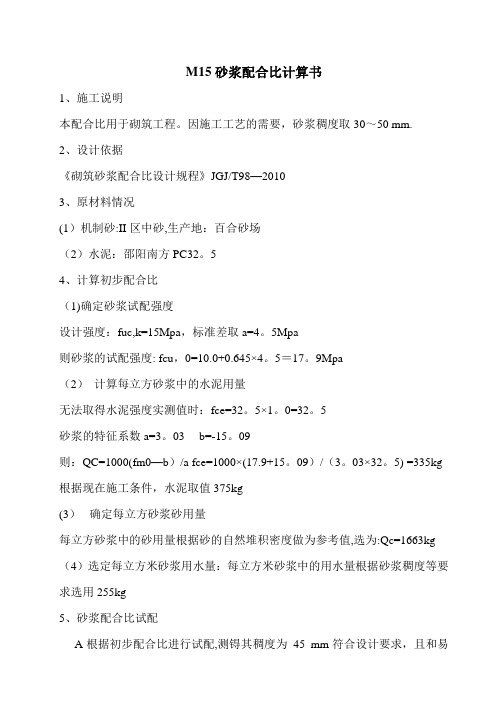

M15砂浆配合比计算书 1、施工说明 本配合比用于砌筑工程.因施工工艺的需要，砂浆稠度取30～50 mm. 2、设计依据 《砌筑砂浆配合比设计规程》JGJ/T98-2010 3、原材料情况 （1）机制砂：II区中砂，生产地:百合砂场 (2）水泥：邵阳南方PC32。5 4、计算初步配合比 （1)确定砂浆试配强度 设计强度：fuc，k=15Mpa,标准差取a=4.5Mpa 则砂浆的试配强度：fcu,0=10。0+0。645×4。5＝17。9Mpa （2) 计算每立方砂浆中的水泥用量 无法取得水泥强度实测值时:fce=32。5×1。0=32。5 砂浆的特征系数a=3。03 b=—15。09 则：QC=1000（fm0-b)/a fce=1000×(17。9+15。09）/（3。03×32.5）=335kg 根据现在施工条件,水泥取值375kg （3）确定每立方砂浆砂用量 每立方砂浆中的砂用量根据砂的自然堆积密度做为参考值，选为：Qc=1663kg （4)选定每立方米砂浆用水量:每立方米砂浆中的用水量根据砂浆稠度等要求选用255kg 5、砂浆配合比试配 A根据初步配合比进行试配,测锝其稠度为45 mm符合设计要求，且和易
