砌筑砂浆强度检测方法
砌筑砂浆是建筑施工中常用的一种材料，用于砌筑墙体、地面和地基等结构。为了确保砌筑砂浆的质量和强度，需要进行强度检测。本文将介绍一些常用的砌筑砂浆强度检测方法。
一、试块法
试块法是一种常见且简单的砌筑砂浆强度检测方法。首先，从施工现场随机取样一定数量的试块，通常取样数量为每立方米砂浆取两个试块。然后，将试块送往实验室进行强度测试。
强度测试一般采用压力机进行，将试块放置在压力机上，逐渐施加压力，记录下试块的破坏压力。通过这些数据，可以计算出砌筑砂浆的强度。
二、声速检测法
声速检测法是利用声波在材料中的传播速度来推测材料强度的一种方法。在砌筑砂浆中，声波的传播速度与材料的强度有一定的关系。因此，通过测量声波在砂浆中的传播速度，可以间接地推测出砂浆的强度。
声速检测法通常使用超声波仪器进行，仪器将超声波引入砂浆样品中，测量声波的传播时间，然后根据声速的计算公式，计算出砂浆
的声速。通过声速和强度的关系，可以得出砂浆的强度。
三、非破坏检测法
非破坏检测法是一种不破坏试块的检测方法，主要用于现场施工情况下的强度检测。该方法通过测量砌筑砂浆结构的某些物理性能，如弹性模量、应力分布等来推测砂浆的强度。
非破坏检测法有多种具体的实施方式，如超声波检测法、电阻应变法、振动法等。这些方法都利用了材料的某些特性与强度之间的关系，通过测量这些特性，可以间接推测砂浆的强度。
四、抗渗性检测法
抗渗性检测法是一种间接推测砌筑砂浆强度的方法，主要是通过测量砂浆的渗透性来推断其强度。一般来说，强度较高的砂浆具有较好的抗渗性，因为强度高的砂浆能够更好地抵抗外部水分的渗透。
抗渗性检测法有多种具体的实施方式，如质量损失法、渗透试验法等。这些方法通过测量砂浆的渗透率或质量损失情况，来判断砂浆的强度。
总结起来，砌筑砂浆强度的检测方法有试块法、声速检测法、非破坏检测法和抗渗性检测法等。这些方法各有优缺点，可以根据具体情况选择合适的方法进行检测。通过科学有效地检测砌筑砂浆的强
度，可以确保施工质量，提高建筑物的安全性和耐久性。

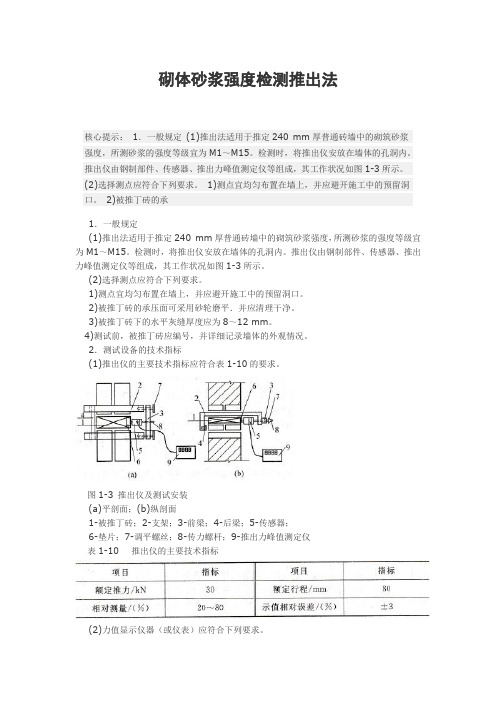

砌体砂浆强度检测推出法 核心提示：1．一般规定(1)推出法适用于推定240 mm厚普通砖墙中的砌筑砂浆强度，所测砂浆的强度等级宜为M1～M15。检测时，将推出仪安放在墙体的孔洞内。 推出仪由钢制部件、传感器、推出力峰值测定仪等组成，其工作状况如图1-3所示。(2)选择测点应符合下列要求。1)测点宜均匀布置在墙上，并应避开施工中的预留洞 口。2)被推丁砖的承 1．一般规定 (1)推出法适用于推定240 mm厚普通砖墙中的砌筑砂浆强度，所测砂浆的强度等级宜为M1～M15。检测时，将推出仪安放在墙体的孔洞内。推出仪由钢制部件、传感器、推出力峰值测定仪等组成，其工作状况如图1-3所示。 (2)选择测点应符合下列要求。 1)测点宜均匀布置在墙上，并应避开施工中的预留洞口。 2)被推丁砖的承压面可采用砂轮磨平．并应清理干净。 3)被推丁砖下的水平灰缝厚度应为8～12 mm。 4)测试前，被推丁砖应编号，并详细记录墙体的外观情况。 2．测试设备的技术指标 (1)推出仪的主要技术指标应符合表1-10的要求。 图1-3 推出仪及测试安装 (a)平剖面；(b)纵剖面 1-被推丁砖；2-支架；3-前梁；4-后梁；5-传感器； 6-垫片；7-调平螺丝；8-传力螺杆；9-推出力峰值测定仪 表1-10 推出仪的主要技术指标 (2)力值显示仪器（或仪表）应符合下列要求。
1)最小分辨值为0. 05 kN，力值范围为0～30 kN。 2)具有测力峰值保持功能。 3)仪器读数显示稳定，在4h内的读数漂移应小于0.05 kN。 (3)推出仪的力值应每年校验一次。 3．试验步骤 (1)取出被推丁砖上部的两块顺砖（见图1-4），应遵守下列规定。 图1-4 试件加工步骤示意 1)使用冲击钻在图1-4所示A点打出约40 mm的孔洞。 2)用锯条自A至B点锯开灰缝。 3)将扁铲打入上一层灰缝，取出两块顺砖。 4)用锯条锯切被推丁砖两侧的竖向灰缝，直至下皮砖顶面。 5)开洞及清缝时，不得扰动被推丁砖。 (2)安装推出仪（见图1-3），用尺测量前梁两端与墙面距离，使其误差小于3mm。传感器的作用点，在水平方向应位于被推丁砖中间，铅垂方向应距被推丁砖下表面之上15 mm处。 (3)旋转加荷螺杆对试件施加荷载，加荷速度宜控制在5 kN/min。当被推丁砖和砌体之间发生相对位移，试件达到破坏状态。记录推出力Nij (4)取下被推丁砖，用百格网测试砂浆饱满度Bij 4．数据分析 (1)单个测区的推出力平均值，应按下式计算： (1-7) 式中 Ni——第i个测区的推出力平均值(kN)，精确至0.01 kN； Nij-第i个测区第j块测试砖的推出力峰值(kN)； ζij—砖品种的修正系数，对烧结普通砖，取1.00，对蒸压（养）灰砂砖， 取1.14。 (2)测区的砂浆饱满度平均值，应按下式计算： (1-8) 式中Bi——第i个测区的砂浆饱满度平均值，以小数计； Bij—第i个测区第j块测试砖下的砂浆饱满度实测值，以小数计。
回弹法检测烧结砖砌体中砌筑砂浆强度1适用范围 本作业指导书适用于新建、在建和既有烧结普通砖或烧结多孔砖砌体中砂浆强度推定，主要用于砂浆强度匀质性检查。不适用于推定高温、长期浸水、遭受火灾、环境浸蚀等砌筑砂浆的强度；其它块材砌体不适用；砂浆强度小于2MPa的墙体不适用。 墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时不得采用。 现场检测时，砌筑砂浆的龄期不应低于28d。 2应用标准 GB/T 50315-2011《砌体工程现场检验技术标准》 GB 50203-2011《砌体工程施工质量验收规范》 3仪器设备 （1）砂浆回弹仪，标称动能0.196J（2）钻、锤等工具(3)碳化深度测定仪或游标卡尺（4）1%~2%酚酞酒精试剂 砂浆回弹仪必须技术性能指标正常，检定合格并在检定有效期内，检测前后均应在钢砧上率定，率定值74±2。 4试验步骤 4.1 抽样 依据 GB/T 50315-2011《砌体工程现场检验技术标准》，整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单
元（即一检验批）；按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批。每一检测单元（检验批）不宜少于6个测区，应将单个构件（单片墙体、柱）作为测区，每个测区测位数（相当于其它检测方法的测点）不应少于5个。 对既有建筑物或应委托方要求仅对建筑物部分或个别部位检测时，测区和测位数可减少，但一个检测单元的测区数不宜少于3个。 测区测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。 4.2 测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。墙面上每个测位的面积宜大于0.3m2。 4.3 测位处理 （1）测位处的粉刷层、勾缝砂浆、污物等应清除干净。 (2)弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。 (3)磨掉表面砂浆的深度应为5~10mm，且不应小于5mm。 4.4 每个测位内应均匀布置12个弹击点。选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。相邻两弹击点的间距不应小于20mm。 4.5 在每个弹击点上，使回弹仪连续弹击3次，第1、2次不读数，仅记读第3次回弹值，回弹值读数应估读至1。测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位。 4.6 在每个测位内，选择3处灰缝，用合适的工具在测区表面打
浅谈贯入法检测砌筑砂浆抗压强度 砌筑砂浆的抗压强度是影响砌体强度的重要因素，在建筑工程施工中由于对砌体砂浆的质量不够重视，产生建筑事故时有发生。因此，对砌体中的砂浆强度进行检测成为必要。砌筑砂浆抗压强度的检测方法根据砌体破损与否可分为两类：第一类是非破损检测方法，如贯入法，射钉法，回弹法，振动法等；第二类是破损检测方法，如点荷法、推出法、冲击筛分法、筒压法，砂浆片剪切法等。由于砌體中砂浆厚度很薄，原位检测比较困难，贯入法作为一种原位非破损检测方法，检测时不破坏砌体结构，布置测点的限制条件较少，测点的代表性能达到保证，可进行量大面广的检测，而且检测时不需要从砌体中将砌筑砂浆取出，避免了取砂浆片时因敲击、振动等因素对砂浆强度的影响，而上述其他方法不是检测误差较大，就是现场操作较复杂，或是对砂浆强度较低区域难以测定等，采用贯入法对砂浆强度进行检测是一种理想的方法，已被广泛应用。贯入法检测砌筑砂浆抗压强度的仪器为贯入仪，它的检测原理是贯入仪中的工作弹簧提供测钉一定的能量，获得定量能量的测钉贯入砌筑砂浆水平灰缝的深度与砌筑砂浆抗压强度呈相关关系。砂浆抗压强度值高，测钉贯入深度就浅；砂浆抗压强度值低，测钉贯入深度就深。根据测钉贯入深度与砂浆抗压强度之间的相关关系建立测强曲线，由测钉的贯入深度通过侧强曲线可换算出砂浆的抗压强度。本人从事多年的检测工作，本文结合工程实践经验总结了影响贯入法检测砌筑砂浆抗压强度几个主要因素。 一、砂浆所用原料。 砂浆由胶结料、细集料、掺加料、外加剂和水配制而成，常用的砌筑砂浆有水泥砂浆，水泥混合砂浆、石灰砂浆、粉煤灰砂浆、防冻砂浆等。中国建筑科学研究院曾为研究砂浆品种对贯入法测强的影响，分别建立了水泥砂浆、水泥混合砂浆、微沫砂浆和粉煤灰砂浆贯入法测强曲线，对不同品种砂浆贯入法侧强曲线有无差异进行了检验，检验表明不同品种砌筑砂浆贯入法测强曲线存在显著差异。所以应按砂浆品种不同分别建立测强曲线。《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136—2001中给出了水泥砂浆和水泥混合砂浆的砂浆抗压强度换算表，同时在附录E中给出了专用测强曲线的制定方法。在现场实际检测时一定要注意调研资料，确定好所检砂浆的类型，避免出现误判。日常检测中发现砂浆中砂细度对其强度、贯入深度值等都有较大影响，试验发现细砂贯入深度值离散
砌筑砂浆强度检测方法 砌筑砂浆是建筑施工中常用的一种材料，用于砌筑墙体、地面和地基等结构。为了确保砌筑砂浆的质量和强度，需要进行强度检测。本文将介绍一些常用的砌筑砂浆强度检测方法。 一、试块法 试块法是一种常见且简单的砌筑砂浆强度检测方法。首先，从施工现场随机取样一定数量的试块，通常取样数量为每立方米砂浆取两个试块。然后，将试块送往实验室进行强度测试。 强度测试一般采用压力机进行，将试块放置在压力机上，逐渐施加压力，记录下试块的破坏压力。通过这些数据，可以计算出砌筑砂浆的强度。 二、声速检测法 声速检测法是利用声波在材料中的传播速度来推测材料强度的一种方法。在砌筑砂浆中，声波的传播速度与材料的强度有一定的关系。因此，通过测量声波在砂浆中的传播速度，可以间接地推测出砂浆的强度。 声速检测法通常使用超声波仪器进行，仪器将超声波引入砂浆样品中，测量声波的传播时间，然后根据声速的计算公式，计算出砂浆
的声速。通过声速和强度的关系，可以得出砂浆的强度。 三、非破坏检测法 非破坏检测法是一种不破坏试块的检测方法，主要用于现场施工情况下的强度检测。该方法通过测量砌筑砂浆结构的某些物理性能，如弹性模量、应力分布等来推测砂浆的强度。 非破坏检测法有多种具体的实施方式，如超声波检测法、电阻应变法、振动法等。这些方法都利用了材料的某些特性与强度之间的关系，通过测量这些特性，可以间接推测砂浆的强度。 四、抗渗性检测法 抗渗性检测法是一种间接推测砌筑砂浆强度的方法，主要是通过测量砂浆的渗透性来推断其强度。一般来说，强度较高的砂浆具有较好的抗渗性，因为强度高的砂浆能够更好地抵抗外部水分的渗透。 抗渗性检测法有多种具体的实施方式，如质量损失法、渗透试验法等。这些方法通过测量砂浆的渗透率或质量损失情况，来判断砂浆的强度。 总结起来，砌筑砂浆强度的检测方法有试块法、声速检测法、非破坏检测法和抗渗性检测法等。这些方法各有优缺点，可以根据具体情况选择合适的方法进行检测。通过科学有效地检测砌筑砂浆的强
1、适用范围 砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。 检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。 2、检测目的 对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度： 、砌体结构没有砂浆试块； 、砂浆试块缺乏代表性或试件数量不足； 、砂浆试块的试验结果有怀疑或争议； 、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度： 、安全鉴定、危房鉴定或其他应急鉴定； 、抗震鉴定； 、大修前的可靠性鉴定； 、危房改变用途、改建、加层或扩建前的鉴定。 3、执行标准 《砌体结构工程施工质量验收规范》GB 50203-2011； 《建筑结构检测技术标准》GB/T 50344-2004； 《砌体工程现场检测技术标准》GB/T50315-2011； 4、检测依据 、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料； 、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。 、工程建设时间；进一步明确检测原因和委托方的具体要求； 、以往工程质量检测情况。 5、操作人员及注意事项
贯入法检测砌筑砂浆抗压强度 一、概念 贯入法检测砌筑砂浆是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。 二、检测标准 《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 三、适用范围 贯入法适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。 贯入法不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。 用贯入法检测的砌筑砂浆应符合下列要求： 1）自然养护； 2）龄期为28d或28d以上；
3）自然风干状态； 4）强度为0.4～16.0MPa。 四、检测仪器 贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。 贯入仪应满足下列技术要求： 1）贯入力应为800±8N； 2）工作行程应为20±0.10mm。
贯入深度测量表应满足下列技术要求： 1）最大量程应为20±0.02mm ； 2）分度值应为0.01mm 。 测钉长度应为40±0.10mm ，直径应为 3.5mm ，尖端锥度应为45°。测钉量规的量 规槽长度应为0.1005.39 mm 。 贯入仪使用时的环境温度应为-4～40℃。 正常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年
至少校准一次。校准应符合规程附录A、附录B的规定。 当遇到下列情况之一时，仪器应送法定计量部门进行校准： 1)新仪器启用前； 2)超过校准有效期； 3)更换主要零件或对仪器进行过调整； 4)检测数据异常； 5)零部件松动； 6)遭遇撞击或其他损坏； 7)累计贯入次数为10000次。 贯入仪在闲置和保存时，工作弹簧应处于自由状态。贯入仪不得随意拆装。 五、测点布置要求 1、检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体构件或构筑物为一个构件。 2、按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级的砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。基础砌体可按一个楼层计。
砂浆检测方法 概述随着我国建筑业的不断发展，工程施工中越来越多地要求对砌筑砂浆的抗压强度进行现场检测。目前现场检测还没有统一标准，各地采用的检测方法主要有冲击法、推出法、回弹法、简压法等。回弹法检测砂浆抗压强度具有测试迅速、操作简便等特点，适合进行大面积砂浆强度的现 回弹仪检测砌筑砂浆强度的方法 1、墙体每15㎡为一测区构件； 2、0.2—0.3㎡为一个测区; 3、每测区选二个固定点;(砖缝上) 4、开始回弹: (1)回弹仪探头顶在测区固定砖缝上,不要移动,也不要再抬起,进行回弹; (2)回弹时从第三次回弹开始读数,实际回弹了八下,记数为六次 5、按表上6个数据，去掉一个最高数，去掉一个最底数，取平均值。碳化深度填1—3M。 6、水泥砂浆： M5=23以上 M7.5=25以上 M10=27以上 7、混合砂浆： M5=22以上 M7.5=24以上 M10=26以上 8、承重墙检查30% 冲击法 目前工业与民用建筑中砖石结构占有很大的比重,当建筑物竣工验收发生疑问或已有建筑物需要改造时,常常要求对结构物上的材质进行强度鉴定。对于砖的强度,虽然可通过取样进行常规检验,但需要较长时间才能得出结果,而取出的砂浆试料由于块体小,无法直接作检验。因此有必要寻找一种设备简单、便于操作、能快速得出可靠结果的试验方法。一、冲击法检验的基本原理冲击法检验硬化砂浆强度,实际上是给颗粒状试料施加冲击荷载,并研究在冲击荷载作用下试料的破碎过程,从而获得试料的有关强度值。破碎物料所作的功,消耗在克服作用于物料质点间的内聚力上。内聚力的大小取决于物料块本身的性能和结构,也与结构中所形成的各种缺陷有关。这些缺陷可能是气孔或宏观的和微观的裂缝。由于缺陷的存在,粒料块内部存在着脆弱的断面。当物料破碎时,外力首先使物料块的某些部分产生变形,外力超过强度极限以后,物料块就发生破裂,生成许多碎块,这时总是首先沿最脆弱的断面产生新的表面。当物料破碎到其平均粒度接近于缺陷的平均尺寸时,粒料中所包含的脆弱面大幅度减少,物料将变得越来越坚固。按列宾捷尔提出的破碎功方程认为:破碎时所消耗的功,一部分使被破碎的物料块产(本文共计7页)......[继续阅读本文]
材料工程系 供管二班第一项目组 砌筑砂浆的取样、标准及检测作业指导书 编制：蒋宏权 日期：2013年12月
砌筑砂浆的取样、标准及检测作业指导书 1.目的 为了规范土建工程施工现场及试验室对砂浆的取样、稠度、分层度、表观密度、立方体抗压强度、配合比设计等检验的工作程序，实现标准化操作，特制定此作业指导书作为检测依据 2.使用范围 本作业指导书适用于工业与民用建筑砂浆性能检测 3. 引用标准 3.1 JGJ/T98-2000 《砌筑砂浆配合比设计规程》 3.2 GJ70-90 《建筑砂浆基本性能试验方法》 3.3 GB/T24001-2004《环境管理体系规范及使用指南》 3.4 GB/T28001-2001《职业安全健康管理体系审核规范》 3.5 JGJ98-2010 《砌筑砂浆配合比设计规程》 3.6 JGJ70-2009 《建筑砂浆基本性能试验方法》 4.取样及试样的制备 4.1 取样 4.1.1 建筑砂浆试验用料应从同一盘砂浆或同一车砂浆中取样。取样量应不少于试验所需量的4 倍。 4.1.2 施工中取样进行砂浆试验时，其取样方法和原则应按相应的施工验收规范执行。一般在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位取样。现场取来的试样，试验前应人工搅拌均匀。 4.1.3 从取样完毕到开始进行各项性能试验不宜超过 15min。 4.2 试样的制备 4.2.1 在试验室制备砂浆拌合物时，所用材料应提前 24h 运入室内。拌合时试验室的温度应保持在（20±5）℃。 注：需要模拟施工条件下所用的砂浆时，所用原材料的温度宜与施工现场保持一致。 4.2.2 试验所用原材料应与现场使用材料一致。砂应通过公称粒径 5mm 筛。 4.2.3 试验室拌制砂浆时，材料用量应以质量计。称量精度：水泥、外加剂、掺合料等为±0.5%；砂为±1%。 4.2.4 在试验室搅拌砂浆时应采用机械搅拌，搅拌机应符合《试验用砂浆搅拌机》JG/T3033 的规定，搅拌的用量宜为搅拌机容量的 30%～70%，搅拌时间不应少于 120s。掺有掺合料和外加剂的砂浆，其搅拌时间不应少于 180s 。
用射钉法评定砌筑砂浆抗压强度 射钉法是采纳射钉枪将钢钉射入墙体的灰缝中，依据钢钉射入灰缝中的深度（射入量），来推定砌筑砂浆的抗压强度。检测原理：当运动的质点撞击物体时，质点的动量使物体表面产生的应力若大于物体的抗力时，该质点将穿入物体内部。而当该质点的初动量为常量，物体为匀质体时，质点穿透物体的深度L与物体强度f之间呈函数的关系。 射钉法属于原位无损检测，可任意布置和加添测区，对墙体无损伤（对装饰面层有局部损伤），适用于烧结一般砖和多孔砖中砌筑砂浆强度匀质性普查，与其他检测方法搭配使用，可以定量确定强度≥2MPa的砂浆强度。该检测方法有专用测试仪器，设备较简便。常用的检测仪器有603型射钉器、DDA87S8型射钉、S1绿色射钉弹，射入量掌控在25～80mm之间，适用于常用的M2.5～M15级砂浆。 （1）测试设备 ①测试设备包括射钉、射钉器、射钉弹和游标卡尺。 ②射钉、射钉器和射钉弹的指标应符合下列规定： 在标准靶上的平均射人量为29.1mm；平均射入量的允许偏差为±5%；平均射人量的变异系数不大于5%。 ③射钉、射钉器和射钉弹每使用1000发或半年，应作一次计量校验。经配套校验的射钉、射钉器和射钉弹，应配套使用。 （2）检测步骤 ①在各测区的水平灰缝上标出测点位置。每个测区的测点，在墙体两面的数量宜各半。测点处的灰缝厚度不应小于10mm；在门窗洞口相近和经修补的砌体上不应布置测点。
②清除测点表面的覆盖层和疏松层，将砂浆表面修理平整。 ③应事先量测射钉的全长l1；将射钉射入测点砂浆中，并量测射钉外露部分的长度l2、射钉的射入量按下式计算： l=l1—l2 对长度指标l、l1、l2的取值应精准明确至0. 1mm。 ④射入砂浆中的射钉，应垂直于砌筑面且无擦靠块材的现象，否则应舍去，并重新补测。 （3）结果计算 ①测区的射钉平均射入量按下式计算： 式中li—第i个测区的射钉平均射入量，mm； lij—第i个测区第j个测点的射入量，mm。 ②测区的砂浆抗压强度按下式计算： 式中a、b—射钉常数，按表1取值。 表1 射钉常数
贯入法检测砂浆抗压强度 一、原理:贯入法检测是根据测钉贯入砂浆的深度和砂浆强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法 二、使用条件：适用于工业与民用建筑砌体工程中的砌筑砂浆抗压强 度检测。 三、对砌筑砂浆要求： (1) 自然养护 (2) 龄期28d或28d以上 (3) 自然风干状态 (4) 强度0.4-16. OMPa 四、检测仪器要求：贯入力应为800±8N;工作行程应为20±0. 10rmi, 贯入仪测量表最大量程应为20±0. 02mm,分度值应为0.01mm。测钉长度应为40mm±0. 10mm,直径3. 5mm,测钉量规的量槽长度应为 39. 5汁。；贯入仪使用时的环境温度应为-4-40'C,每年至少校准一次, 累计贯入次数10000次。 五、测点布置：检测砌筑砂浆抗压强度时，应以面积不大于25〃『的
砌体构件或构筑物为一个构件，抽样检测时，应取同条件且砌筑砂浆不大于250
/砌体作为一批，抽检数量不应小于砌体总构建数的30%,且不应少于6个构件，基础砌体可按一个楼层算。被测灰缝应饱满，其厚度不应小于7cm,,并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘，多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mmo检测范围内的装饰层、粉刷层、勾缝砂浆、浮浆以及表面损伤层，应清除干净，每一构件应测试16点。测点应均匀分布应在水平灰缝上，相邻两测点水平间距不宜小于240mm,每条灰缝测点不宜多余2点。 六、数据处理： （1）读数处理 （2）强度计算：换算值，平均值，标准差，变异系数 （3）单个构件，推定值等于换算值，批量时，取平均值和最小值除以0. 75之间的最小值进行作为推定值。 （4）异常处理：若变异系数大于等于0.3,则全部按单个构件进行检测。 （资料素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
砌筑工程主要试验内容和试验步骤 一、试验内容： 1.砂浆试验：主要包括砂浆强度试验、砂浆抗渗试验、砂浆粘结强度 试验等。砂浆试验可通过取样进行室内试验，也可在现场进行。 2.砖块试验：主要包括砖块压缩强度试验、吸水试验、吸水性试验等。砖块试验一般在砌墙前进行，确保所使用的砖块符合相关标准。 3.砌体试验：主要包括砌体强度试验、墙面平整度试验等。砌体试验 一般在砌筑过程中进行，以确保砌筑质量达到设计要求。 4.砌筑工艺试验：主要包括砂浆配比试验、衬垫试验等。砌筑工艺试 验通常在砌筑前进行，以确定最佳的材料配比与施工方法。 二、试验步骤： 1.砂浆试验步骤： (1)取样：从施工现场或供货商处取得砂浆样品。 (2)配比：按照标准要求，将砂浆成分进行配比。 (3)强度试验：根据标准规定，将配好的砂浆样品进行强度试验，以 确定其强度是否符合要求。 (4)抗渗试验：将配好的砂浆样品放入渗水装置中进行抗渗试验，以 评估其渗透性能。 (5)粘结强度试验：将砂浆涂覆在标准试块上，在规定时间后进行拉 拔试验，以评估其粘结强度。
2.砖块试验步骤： (1)取样：从供货商处取得砖块样品。 (2)压缩强度试验：按照标准要求，将砖块样品进行压缩试验，以确定其强度是否符合要求。 (3)吸水试验：将砖块样品放入水中，浸泡一定时间后，测量其吸水量，以评估其吸水性能。 (4)吸水性试验：将砖块样品放入水中，饱和后立即称重并放入高温干燥箱中，测量干燥后的重量，以评估其吸水性能。 3.砌体试验步骤： (1)取样：从砌体表面或砌墙剖面取得砌体样品。 (2)强度试验：按照标准要求，将砌体样品进行压缩试验，以评估其强度。 (3)平整度试验：使用测量工具对砌体表面进行平整度测量，以评估其平整度是否符合要求。 4.砌筑工艺试验步骤： (1)配比试验：按照标准要求，进行砂浆的配比试验，以确定最佳的砂浆配比。 (2)衬垫试验：在施工现场或试验场地进行衬垫试验，以评估衬垫材料的性能和适用性。 以上是砌筑工程主要的试验内容与试验步骤，通过这些试验，可以确保砌筑工程质量符合规范要求，保证建筑物的安全和使用寿命。
回弹法检测砌筑砂浆强度检验细则 一、编制依据 本细则依据《回弹法检测砌筑砂浆强度技术规程》（DBJ14-030-2004）编制。 二、编制目的 为正确使用砂浆回弹仪检测砌筑砂浆强度，保证检测精度，制定本细则。 三、适用范围 本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。 新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。当遇下列情况之一时，可按本细则检测和推定砌筑砂浆的强度：（1）砂浆试块缺乏代表性或试件数量不足； （2）对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求； （3）发生工程事故，或对施工质量有怀疑和争议。 既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度： （1）静力安全鉴定及危房鉴定； （2）抗震鉴定； （3）大修前的可靠性鉴定； （4）房屋改变用途、改建、加层或扩建前的专门鉴定。
本细则适合下列条件的砌筑砂浆的检测： （1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂； （2）采用普通成型工艺； （3）自然养护且砂浆表层为干燥状态； （4）龄期不少于14天； （5）抗压强度为1.0～20.0MPa； 本细则不用于下列情况砌筑砂浆的检测： （1）测试部位表层与内部的质量有明显差异或内部存在缺陷； （2）遭受化学腐蚀、火灾或冻伤。 用回弹仪检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。 四、操作人员 凡使用回弹仪进行工程检测的人员，均应经专门培训方可进行测试。 五、砂浆回弹仪 1、仪器要求 1.1测定砂浆回弹值的仪器，宜采用示值系统为指针式的砂浆回弹仪。 1.2回弹仪技术性能应符合下列标准状态的要求： （1）回弹仪水平弹击时的冲击能量应为0.196±0.010J； （2）刻度尺上“100”刻线，应与机壳刻度槽“100”刻线重合； （3）指针长度应为20.0±0.2mm； （4）指针摩擦力应为0.5±0.1N； （5）弹击杆端部球面半径应为25.0±1.0mm；
回弹法检测砌筑砂浆强度检测方案1目的 为检测砌筑砂浆抗压强度，保证工程施工质量，在适用条件下对砌体砂浆强度进行推定。 2编制依据 本方案依据《非烧结砖砌体现场检测技术规程》JGJ/T371-2016/5.3中回弹法检测砌体中砌筑砂浆的强度。 3适用范围 本方法可用于推定混凝土普通砖、混凝土多孔砖和蒸压粉煤灰普通砖砌体中砌筑砂浆的强度。 4仪器设备 4.1砂浆回弹仪/ZC5 4.2砂浆回弹仪应每半年检定一次。 5环境条件（常温） 6样品制备 测位宜选在承重墙的可测面上，并应避开门窗洞口及预埋件等附近的墙体。墙面上每个测位的面积宜大于0.3m2。 7试验（操作）步骤 7.1在钢钻上对回弹仪进行率定，符合钢砧率定值（R）为74±2时方可使用。 7.2测位处的粉刷层勾缝砂浆、污物等应清除干净，弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。磨掉表面砂浆的深度应为5mm-10mm，
且不应小于5mm 。 7.3每个测位内应均匀布置12个弹击点，选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。相邻两弹击点的间距不应小于20mm ； 7.4在每个弹击点上，应使用回弹仪连续弹击3次，第1、2次不应读数，应仅记读第3次回弹值，回弹值读数应估读至1，测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位； 8计算（数据分析） 8.3.12 从每个测位的12个回弹值中，应分别剔除最大值、最小值，将余下的10个回弹值计算算术平均值，应以R 表示，并应精确至0.1。 8.3.13 第i 个测区第j 个测位的砂浆强度换算值，应根据该测位的平均回弹值按下列公式计算: 混凝土普通砖、混凝土多孔砖: f 2ij =0. 69R-3.43 (8.3.13-1) 蒸压粉煤灰普通砖: f 2ij ==6.09×10-3R 2.22 (8.3.13-2) 式中: f 2ij ------第i 个测区第个测位的砂浆强度值(MPa); R------第i 个测区第j 个测位的平均回弹值。 8.3.14测区的砂浆抗压强度平均值应按下式计算: ∑==11 2121n j ij i f n f 式中: n------第i 个测区的测位数。 9强度推定
砌筑砂浆强度评定 砂浆是建筑施工中常用的一种材料，用于砌筑砖墙、砌体填充等工作。其强度评定是建筑工程中非常重要的一环，直接关系到建筑物的稳定性和安全性。本文将从砂浆的组成、强度评定的标准和方法等方面进行介绍。 一、砂浆的组成 砂浆主要由胶结材料、砂料和水三部分组成。胶结材料一般采用水泥，砂料则是由细砂和粗砂混合而成。水的掺量一般按砂料重量的比例确定。 二、砂浆的强度评定标准 砂浆的强度评定一般采用抗压强度作为指标。根据不同的用途和要求，砂浆的强度等级也有所不同。常用的砂浆强度等级分为M5、M7.5、M10、M15、M20、M25等级。其中，M5为最低等级，M25为最高等级。 三、砂浆强度评定的方法 砂浆强度评定的方法主要有标准养护试块法和加速养护试块法两种。 1. 标准养护试块法 标准养护试块法是最常用的砂浆强度评定方法之一。具体步骤如下：（1）制备试块：按砂浆配合比制备试块，常用的试块规格为
70.7mm×70.7mm×70.7mm。 （2）养护试块：将试块放置在湿润环境中，保持一定的温度和湿度，通常养护时间为28天。 （3）试验强度：在试块养护结束后，采用压力试验机对试块进行加载，记录试块的抗压强度值。 2. 加速养护试块法 加速养护试块法是一种缩短养护时间的方法，通过改变养护条件来加速试块强度的形成。具体步骤如下： （1）制备试块：与标准养护试块法相同。 （2）加速养护：将试块放置在高温高湿的环境中，通常养护时间为3天。 （3）试验强度：在试块养护结束后，同样采用压力试验机对试块进行加载，记录试块的抗压强度值。 四、砂浆强度评定的影响因素 砂浆强度的评定受到多种因素的影响，主要包括以下几个方面： 1. 砂浆配合比：胶结材料、砂料和水的配合比例会直接影响砂浆的强度。 2. 砂浆养护条件：养护时间、温度和湿度等因素会影响砂浆强度的形成。 3. 砂浆材料的质量：胶结材料和砂料的质量直接关系到砂浆的强度。 4. 施工技术：砌筑过程中的操作技术和质量控制也会对砂浆的强度
贯入法检测砌筑砂浆抗压强度技术规程 1 范围 本文件规定了贯入法检测砌筑砂浆抗压强度的术语、定义、贯入仪技术要求、检测技术、测强曲线和检测数据分析处理。 本文件适用于采用贯入法进行砌筑砂浆抗压强度的检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50203－2011 砌体结构工程施工质量验收规范 GB/T 4883 数据的统计处理和解释正态样本离群值的判断和处理 JGJ/T 70－2009 建筑砂浆基本性能试验方法 JGJ/T 98 砌筑砂浆配合比设计规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 贯入法penetration resistance method 通过检测砌筑砂浆的贯入值来推定砌筑砂浆抗压强度的方法。 3.2 检测批inspection lot 砌筑砂浆强度等级相同，原材料、配合比、施工工艺、养护条件基本一致且龄期相近，总量不大于250 m3的砌体构成的检测对象。 3.3 单个构件individual member 同楼层的独立柱或同楼层同自然间同轴线面积不大于25 m2的墙体。 3.4 测区testing zone 在构件上，按检测方法要求布置的检测区域。 3.5 测点testing point 在测区内，按检测方法要求布置的贯入检测点。 3.6 测区砂浆强度换算值conversion strength of testing zone
由砂浆贯入深度值通过测强曲线计算得到的砌筑砂浆抗压强度值。相当于被测构件测试部位在所处条件及龄期下，边长为70.7 mm 立方体砂浆试块的抗压强度值。 3.7 砂浆强度推定值 estimated strength of mortar 按照GB 50203－2011及此标准实施前相关标准中有关规定，对各测区强度换算值进行整理后，得出检测批或单个构件的砌筑砂浆强度值。 4 符号 下列符号适用于本文件。 i m d ,：第i 测区贯入深度平均值。 j d ：第j 个测点的贯入深度值。 r e ：回归方程式的强度相对标准差（％）。 i c f ,：对应于第i 组试块的同一砌体砂浆贯入深度按回归方程计算的强度换算值。 e cu f ,：构件或检测批砂浆强度推定值。 i cu f ,：第i 测区的砂浆强度换算值。 m in ,cu f ：构件或检测批砂浆强度换算值的最小值。 i m f .：由第i 组砌体砂浆试块抗压试验得出的砂浆强度值。 n G 、' n G ：格拉布斯检验统计量。 975.0G 、995.0G ：格拉布斯检验临界值。 cu f m ：构件或检测批砂浆强度换算值的平均值。 cu f s ：构件或检测批砂浆强度换算值的标准差。 δ：构件或检测批砂浆强度换算值的变异系数。 r δ：回归方程式的强度平均相对误差（％）。 5 贯入仪 5.1 基本要求 5.1.1 贯入法检测砂浆强度使用的仪器应包括贯入仪、贯入深度测量表，贯入仪构造见图1。 5.1.2 贯入仪及贯入深度测量表应具有产品合格证、计量器具许可证证号和CMC 标志。 5.1.3 贯入仪和贯入深度测量表使用时的环境温度应为（-4~40）℃。
砌体工程现场检测（点荷法） 1检测目的 2检测范围 适用于推定烧结普通砖砌体中的砌筑砂浆强度。砂浆强度不应小于2MPa。 3检验依据 《建筑结构检测技术标准》GB/T50344-2004 《砌体工程现场检测技术标准》GB/T50315 4仪器设备 万能试验机（20KN） 钢制加荷头 5检测工作程序 5.1接受委托 5.2调查确定检测原因 5.2.1新建工程 5.2.1.1砂浆试块缺乏代表性或试件数量不足； 5.2.1.2对砂浆试块的试验结果又怀疑或争议，需要确定实际的砌体抗压、抗剪 强度； 5.2.1.3发生工程事故，或对施工质量有怀疑和争议，需要进一步分析砖、砂浆 和砌体的强度。 5.2.2已建工程 5.2.2.1静力安全鉴定及危房见定或其他应急鉴定； 5.2.2.2抗震鉴定； 5.2.2.3大修前的可靠性鉴定； 5.2.2.4房屋改变用途、改建、加层或扩建前的专门鉴定。
5.3制定检测方案 5.4现场取样： 5.4.1从每个测点处剥离出砂浆大片。从每个测点处，宜取出两个砂浆大片，一片用于检测，一片备用。 5.4.2加工或选取的砂浆试件应符合下列要求：厚度为5~12mm ，预估荷载作用半径为15~25mm ，大面应平整，但其边缘不要求非常规则。 5.4.3试件上画出作用点，量测其厚度，精确至0.1mm 。 5.5压力试验 5.5.1在万能试验机上、下压板上分别安装上下加荷头，两个加荷头应对齐。 5.5.2将砂浆试件水平放置在下加荷头上，上、下加荷头对准预先画好的作用点，并使上加荷头轻轻压紧试件，然后缓慢匀速施加荷载至试件破坏。试件可能破坏成数个小块。记录荷载值，精确至0.1kN 。 5.5.3将破坏后的试件拼接成原样，测量荷载实际作用点中心到试件破坏线边缘的最短距离即荷载作用半径，精确至0.1mm 。 5.6数据分析 砂浆试件的抗压强度换算值，应按下式计算： ()09.16521.13.33-N =ij ij ij ij f ξξ ()105.0/15+=ij ij r ξ ()[]4.011.003.0/16++=ij ij ij t t ξ
建筑工程砌筑砂浆抗压强度检测技术研 究 摘要:建筑工程项目建设期间，最重要的就是对建筑工程主体结构加大质量控制的力，伴随城市化进程不断加深、加快，建筑行业发展速度空前绝后，工程项目数量越来越多，工程结构也向着更加复杂化的方向所发展和前进，大众对建筑工程也提出较大要求。因此，本篇文章主要对建筑工程砌筑砂浆抗压强度检测技术进行仔细的分析，希望能够为相关工作人员起到一些参考和帮助。 关键词:建筑工程；砌筑砂浆；抗压强度；检测技术； 众所周知，在房屋建筑工程施工期间，砌筑砂浆得到重视以及广泛的使用，现阶段人们生活水平的不断提高，大众对建筑物的质量非常重视，并提出更多要求。但是通过对我国房屋建筑真实情况进行分析，发现砌筑砂浆作为我国房屋建筑当中必不可少的材料，却存在一些问题，影响房屋建筑的质量，专业工作人员需要针对砂浆出现的问题进行仔细分析，最后制定出科学的方法与策略，为我国建筑工程高质量发展打下基础。基于此，本文下面主要对建筑工程砌筑砂浆抗压强度检测技术展开探讨。 1、砌筑砂浆容易出现的问题 1.1强度低 专业工作人员需要明确砌筑砂浆的强度，可以使用贯入方法或者是专业测量仪器，检测砂浆的强度。在检测的过程当中，如果发现砌筑砂浆强度没有满足工程项目建设标准和要求，这时候工作人员就需要明确此问题的出现，必然会对工程质量带来不利影响。例如：在砖混建筑当中，砂浆强度偏差的话，建筑结构的稳定性就会受到影响，而且建筑的抗震性能也会受到波及，甚至增加房屋建筑出现坍塌的可能性。因此，对砌筑砂浆强度进行严格的控制，非常关键和重要，可以保证建筑砌体结构更加稳定，保护每一位住户的生命安全。
1.2粘结力差 砌筑砂浆有较强的粘结力，才能够保证砌块与砌块之间连接更加紧密，最终 将更多砌块变成为一个整体。但是如果砌筑砂浆的粘结力偏弱的话，那么建筑必 然无法形成合力，无论是建筑物的承重性还是抗风压性、抗震性能等都会受到不 利影响。 1.3外加剂使用问题 众所周知，在砂浆当中添加一定量的外加剂，可以进一步提高砂浆的性能。 但是如果工作人员并没有对外加剂添加的数量进行严格控制的话或者所选择的外 加剂完全错误，那么必然会对工程项目的质量带来严重影响。例如：工作人员添 加适量的砂浆王，可以使砂浆的和易性得到明显提高，保证工程项目具有较高质量。但是如果添加过量的话，呈现出来的效果就会非常严重，导致砂浆的强度明 显下降。 2、建筑工程砌筑砂浆抗压强度检测技术 2.1回弹方法 回弹方法主要就是应用反弹效应，在弹簧驱动背景之下，测量重锤弹击砌筑 砂浆的表面，之后反弹回来的距离，将此距离作为判断砌筑砂浆强度的重要指标。在检测的过程当中，工作人员需要应用专业的砂浆回弹仪进入到检测过程当中去，确保最终检测结果更加准确和真实。回弹方法最明显的优势与特点就是检测无需 更长时间，操作也特别简单、方便，所使用的仪器便捷，不容易受到检测区域所 带来的影响，不会导致检测目标出现被破坏情况。但是不可否认的是，此项方法 也有一定的缺点，那就是在内部结构不均匀砌筑砂浆结构检测过程当中，此项方 法不适用。 2.2贯入方法 贯入法在现场检测当中所呈现出来的检测效果非常好，主要的原理就是将测 钉以灌入的方式，加入到砂浆当中去，将灌入的具体长度作为砌筑砂浆抗压强度 检测的主要标准。但是工作人员一定要特别注意，此方法在砌筑砂浆回升期检验
回弹法检测砌筑砂浆抗压强度技术规程 1 范围 本文件规定了回弹法检测砌筑砂浆抗压强度的术语、定义、回弹仪技术要求、检测技术、测强曲线和检测数据分析处理。 本文件适用于采用回弹法进行砌筑砂浆抗压强度的检测。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50203－2011 砌体结构工程施工质量验收规范 GB/T 4883 数据的统计处理和解释正态样本离群值的判断和处理 JGJ/T 70－2009 建筑砂浆基本性能试验方法 JGJ/T 98 砌筑砂浆配合比设计规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 回弹法rebound method 通过检测砌筑砂浆的回弹值及有关参数来推定砌筑砂浆抗压强度的方法。 3.2 检测批inspection lot 砌筑砂浆强度等级相同，原材料、配合比、施工工艺、养护条件基本一致且龄期相近，总量不大于250 m3的砌体构成的检测对象。 3.3 单个构件individual member 同楼层的独立柱或同楼层同自然间同轴线面积不大于25 m2的墙体。 3.4 测区testing zone 在构件上，按检测方法要求布置的检测区域。 3.5 测点testing point 在测区内，按检测方法要求取得回弹值或碳化深度值的检测点。 3.6 测区砂浆强度换算值conversion strength of testing zone
由砂浆回弹值和碳化深度值通过测强曲线计算得到的砌筑砂浆抗压强度值，相当于被测构件测试部位在所处条件及龄期下，边长为70.7 mm 立方体砂浆试块的抗压强度值。 3.7 砂浆强度推定值 estimated strength of mortar 按GB 50203－2011及此标准实施前相关标准中有关规定，对各测区强度换算值进行整理后，得出检测批或单个构件的砌筑砂浆强度值。 4 符号 下列符号适用于本文件。 d m ：构件的平均碳化深度值。 d i ：第i 测点的碳化深度值。 e r ：回归方程式的强度相对标准差（％）。 i c f ,：对应于第i 组试块的同一砌体砂浆回弹值和碳化深度按回归方程计算的强度换算值。 e cu f ,：构件或检测批砌筑砂浆强度推定值。 i cu f ,：第i 测区的砂浆强度换算值。 m in ,cu f ：构件或检测批砂浆强度换算值的最小值。 i m f .：由第i 组砌体砂浆试块抗压试验得出的砂浆强度值。 n G 、' n G ：格拉布斯检验统计量。 975.0G 、995.0G ：格拉布斯检验临界值。 cu f m ：构件或检测批砂浆强度换算值的平均值。 R m ：测区平均回弹值。 R i ：第i 个测点的回弹值。 cu f s ：构件或检测批砂浆强度换算值的标准差。 δ ：构件或检测批砂浆强度换算值的变异系数。 r ：回归方程式的强度平均相对误差（％）。 5 回弹仪 5.1 基本要求 5.1.1 回弹仪应具有产品合格证、计量器具许可证证号和CMC 标志。 5.1.2 回弹仪使用时的环境温度应为-4 ℃～40 ℃。 5.2 技术要求 5.2.1 外观要求 5.2.1.1 仪器外壳不允许有碰撞和摔落的明显损伤。 5.2.1.2 各运动部件活动自如、可靠，不得有松动、卡滞和影响操作的现象，指针滑块示值刻线和刻度尺上的刻线应清晰、均匀。 5.2.1.3 弹击杆外露端球面应光滑，无裂纹、缺损和锈蚀等。 5.2.2 标准状态的技术性能
