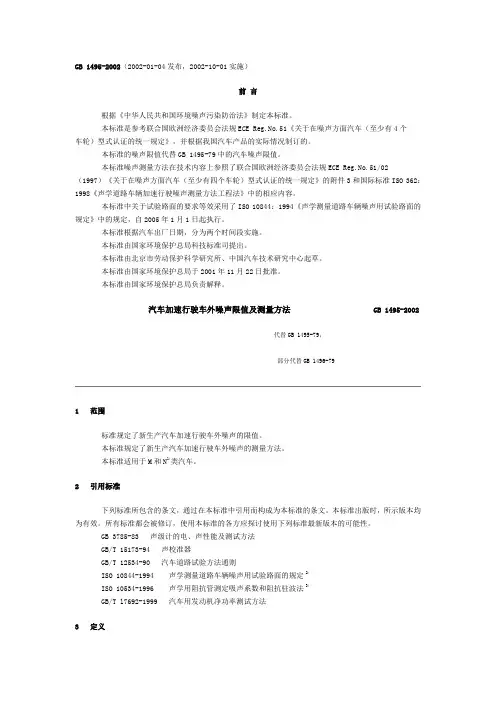

汽车加速行驶车外噪声测量

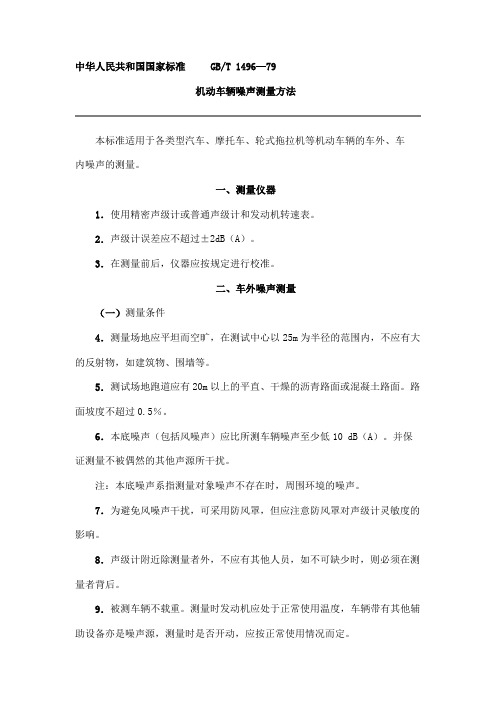

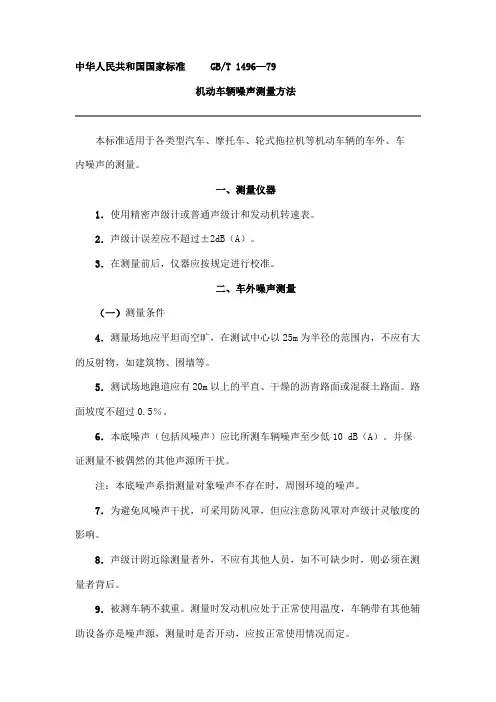

一、测量仪器
1、声学测量：DH5901手持式数据采集仪（江苏东华），MPA201传声器（北京声望），CA111声校准器（北京声望）。
2、转速测量：DH5640光电转速传感器。
二、测量方法
1、测量区和传声器的布置
1.1加速行驶测量区域按图A1确定。O点为测量区的中心，加速段长度为2×（10m±0.05m），AA′线为加速始端线，BB′线为加速终端线，CC′为行驶中心线。
1.2传声器应布置在离地面高1.2m±0.02m，距行驶中心CC′7.5m±0.05m处，其参考轴线必须水平并垂直指向行驶中心线CC′。
2、声级测量：DH5901采集仪配合MPA201传声器测出A计权后的声级。
2.1汽车噪声不存在时测量周围环境的噪声（包括风噪声）,得到背景噪声。
2.2在汽车每一侧至少测量四次。
2.3测量汽车加速驶过测量区的最大声级。每一次测得的读数值应减去1dB （A）作为测量结果。
2.4如果在汽车同侧连续四次测量结果相差≤2dB（A），则认为测量结果有效。
2.5将每一档位（或接近速度）条件下每一侧的四次测量结果进行算术平均，然后取两侧平均值中较大的作为中间结果。
2.6测量前后，须用CA111声校准器对MPA201传声器进行校准。在没有再作任何调整的条件下，如果后一次校准读数相对前一次校准读数的差值超过0.5dB(A)，则认为测量结果无效。校准时的读数应记录。
三、仪器指标
1、DH5901采集仪技术指标
1.1输入阻抗: 1MΩ∥40pF；
1.2输入保护: 输入信号大于±30V(直流或交流峰值),输入全保护;
1.3输入方式: GND、DC、AC、ICP适调;
1.4满度值: ±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V;
1.5系统准确度: 小于0.5％(F.S)(预热半小时后测量);
1.6失真度: 不大于0.5％;
1.7模拟两次积分:
1.7.1 频率响应
a.一次积分：10Hz～10kHz
b.二次积分：10Hz～1kHz
1.8模数转换器: 16位A/D转换器;
1.9采样速率: 2通道同时工作时,每通道1
2.8、25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k(Hz)分档切换；
1.10转速测量通道技术指标：
1.10.1测量通道数:1个通道；
1.10.2测量范围：300～300000转/分；
1.10.3测量精度：小于0.05%±1转;
1.11谱分析参数
1.11.1分析频宽：5Hz、10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz；
1.11.2谱线数：100、200、400、800、1600、3200；
1.12电源：智能化管理的可充电锂电池组供电。
2、MPA201传声器：
2.1声场类型：自由场；
2.2频率响应：20~20kHz；
2.3输出阻抗：<50Ω；
2.4动态范围：16~134 dBA；
2.5本底噪声：<16 dBA；
2.6使用温度范围：-30~80℃；
2.7使用湿度范围：0~95% RH；
2.8温度系数：0.005 dB/℃；
2.9湿度系数：0.003 dB/%RH；
2.10长度：91 mm。
3、CA111声校准器：
3.11k Hz校准频率，可适用于所有频率计权网络；
3.2高声压稳定性和频率稳定性；
3.3频率: 1000Hz ±0.5%；
3.4失真< 3%；
3.5稳定时间< 10秒；
3.6供电：两节5号电池。
4、DH5640光电转速传感器
4.1电源电压Vcc：5V/DC；
4.2工作电流：小于50mA；
4.3最大测量范围：300000rpm/min；
4.4输出脉宽（负脉冲）：25μS；
4.5输出电压：0.3～Vcc；
4.6激光管输出功率：不大于3mW;
4.7激光工作波长：650nm;
4.8工作温度：-10℃～+50℃；
4.9尺寸：φ21*95mm（未包含安装支架）。
4.10传感器测量窗口与反光标签的距离为：5cm～10cm；
4.11光照强度：小于100LUX；
4.12防爆等级：ExiaIIBT4；
四、软件功能
1、参数设置：
1.1输入传感器的输出灵敏度,软件完成被测物理量单位量纲的归一化，直接显示被测物理量的大小；
1.2程控设定采样频率、采样方式、测量量程、输入方式，进行连续记录。
2、能进行时域、频域等分析处理,所有处理功能都可供实时在线分析或事后回放分析使用：
2.1时域分析包括实时统计值计算（峰峰值、最大值、最小值、平均值、有效值、标准差等）；概率密度、概率分布；
2.2频域分析包括功率谱、频响分析。
3、软件实时性好，所有操作均不影响同步进行的数据采集分析等其它工作：
3.1数字显示窗口：可显示转速、统计结果等数字信息；
3.2具有单光标、双光标、峰值光标、谐光标等多种光标模式；
3.3将任意两通道的测量数据定义为x轴和y轴,边采样边绘制成曲线,完成x-y 记录仪(滞回曲线)的功能。
4、根据用户要求增加软件功能。
5、倍频程分析：带宽符合ANSI 1.11(1986)规范。声学加权：线性(NONE )、A计权、B计权和C计权，测量总声级和噪声谱。
