实验六 双三次Bezier 曲面

一、实验目的

根据Bizer 曲面的基础知识和数学基础,对其算法进行程序设计,验证算法的正确性,并通过程序结果加深对常用曲面数学模型的理解。

二、实验任务(2学时)

Bezier 曲面算法及其程序设计。

三、实验内容和实验步骤

1、算法描述

Bezier 曲面是由Bezier 曲线拓广而来,以两组正交的Bezier 曲线控制点构造空间网格来生成曲面。m×n 次张量积形式的 Bezier 曲面的定义如下(参照教材P200式7-20): (u ,v )∈〔0,1〕×〔0,1〕

双三次Bezier 曲面定义如下(参照教材P201式7-21):

(u ,v )∈〔0,1〕×〔0,1〕

展开上式,有

代入得到:

)()(),(m 0i ,,0,∑∑===v B u B P v u p n j m i n

j j i 33

,,3,3i 00(,)()() i j i j j p u v P B

u B v ===∑∑0,30,00,10,20,31,31,01,11,21,30,31,32,33,32,02,12,22,32,33,03,13,23,33,3()()(,)()()()()()()B v P P P P B v P P P P p u v B u B u B u B u P P P P B v P P P P B v ??????????????=??????????????????320,3321,3322,3

33,3()331()363()33()B u u u u B u u u u B u u u B u u ?=-+-+?=-+??=-+??=?320,3321,3322,333,3()331()363()33()B v v v v B v v v v B v v v B v v ?=-+-+?=-+??=-+??=?

0,00,10,20,31,01,11,21,3322,02,12,22,33,03,13,23,313313630(,)133001000P P P P P P P P p u v u u u P P P P P P P P --????????-??????=????????-????????3213313630330010001v v v ??--??????-?????????-??????????

则有: 生成曲面时可以通过先固定u, 变化v 得到一簇Bezier 曲线;然后固定v ,变化u 得到另一簇Bezier 曲线,两簇曲线交织生成Bezier 曲面。

2、要求:

根据给定的16个控制顶点:

P00(200,20,0),P01(150,0,100),P02(50,-130,100),P03(0,-250,50);

P10(150,100,100),P11(100,30,100),P12(50,-40,100),P13(0,-110,100);

P20(140,280,90),P21(80,110,120),P22(30,30,130),P23(-50,-100,150);

P30(150,350,30),P31(50,200,150),P32(0,50,200),P33(-70,0,100);

使用斜等测投影绘制双三次Bizer 网格曲面。

3、程序实现步骤:(工程名:BezierCurve2)

步骤1:创建“BezierCurve2”工程文件;

步骤2:创建类class :“ P2”及“P3”;注意:P2 为二维点,含有两个成员变量“x ,y”,P3含有三个成员变量“x ,y ,z”。单击右键-→“new class”-→选择类型“Generic Class”名称为“ P2”及“P3”,添加成员变量(添加至“class EACH_ENTRY { public:”之内):

class P2

{

public:

P2(); virtual ~P2();

double x;

double y;

};

class P3

{

public:

P3();

virtual ~P3();

321U u u u ??=??321V v v v ??=??1331363033001000be M --????-??=??-????0,00,10,20,31,01,11,21,32,02,12,22,33,03,13,23,3P P P P P P P P P P P P P P P P P ??????=??????(,)T T be be p u v UM PM V

=

double x;

double y;

double z;

};

步骤3:包含头文件并定义顶点对象。

1)在“class CBezierCurve2View : public Cview……”之前添加代码“#include "P3.h"”及“#include "P2.h"”;

#include "P3.h"//包含三维坐标点类

#include "P2.h"//包含二维坐标点类

2)在“class CBezierCurve2View : public CView……”内添加代码:

P3 P3[4][4];//三维顶点

P2 P2[4][4];//二维顶点

步骤4:添加成员函数。

1)C m n的函数实现,定义成员函数,命名为Multiply_n。方法及过程参照“实验六曲线及曲面生成算法(一)”;

2)伯恩斯坦多项式B m,n(t)的函数实现,添加CBezierCurve2View::bernstein。方法及过程参照“实验六曲线及曲面生成算法(一)”;

步骤5:在OnDraw()中添加代码:

注意:添加头文件

#include "math.h"//数学头文件

#define Round(d) int(floor(d+0.5))//四舍五入宏定义

上述两行代码添加至:类CBezierCurve2View的所有成员函数代码之前。

1)窗口坐标变换,设置客户区中心为原点

CBezierCurve2Doc* pDoc = GetDocument();

ASSERT_V ALID(pDoc);

// TODO: add draw code for native data here

CRect rect;//定义客户区矩形

GetClientRect(&rect);//获得客户区的大小

pDC->SetMapMode(MM_ANISOTROPIC);//pDC自定义坐标系

pDC->SetWindowExt(rect.Width(),rect.Height());//设置窗口范围

pDC->SetViewportExt(rect.Width(),-rect.Height());//设置视区范围,x轴水平向右,y 轴垂直向上

pDC->SetViewportOrg(rect.Width()/2,rect.Height()/2);//客户区中心为原点

rect.OffsetRect(-rect.Width()/2,-rect.Height()/2);

2)初始化16个控制顶点

P3[0][0].x=20; P3[0][0].y=0; P3[0][0].z=200;//P00

P3[0][1].x=0; P3[0][1].y=100;P3[0][1].z=150;//P01

P3[0][2].x=-130;P3[0][2].y=100;P3[0][2].z=50; //P02

P3[0][3].x=-250;P3[0][3].y=50; P3[0][3].z=0; //P03

P3[1][0].x=100; P3[1][0].y=100;P3[1][0].z=150;//P10

P3[1][1].x=30; P3[1][1].y=100;P3[1][1].z=100;//p11

P3[1][2].x=-40; P3[1][2].y=100;P3[1][2].z=50; //p12

P3[1][3].x=-110;P3[1][3].y=100;P3[1][3].z=0; //p13

P3[2][0].x=280; P3[2][0].y=90; P3[2][0].z=140;//P20

P3[2][1].x=110; P3[2][1].y=120;P3[2][1].z=80; //P21

P3[2][2].x=30; P3[2][2].y=130;P3[2][2].z=30; //P22

P3[2][3].x=-100;P3[2][3].y=150;P3[2][3].z=-50;//P23

P3[3][0].x=350; P3[3][0].y=30; P3[3][0].z=150;//P30

P3[3][1].x=200; P3[3][1].y=150;P3[3][1].z=50; //P31

P3[3][2].x=50; P3[3][2].y=200;P3[3][2].z=0; //P32

P3[3][3].x=0; P3[3][3].y=100;P3[3][3].z=-70;//P33

3) 三维控制顶点投影(采用斜等测法)至二维点:

for(int i=0;i<4;i++)

for(int j=0;j<4;j++)

{

P2[i][j].x=P3[i][j].x-P3[i][j].z/sqrt(2);

P2[i][j].y=P3[i][j].y-P3[i][j].z/sqrt(2);

}

// 以上代码实现:从三维到二维的斜等测投影(参照教材P173:式6-42)

4)绘制控制多边形

CPen NewPen,*pOldPen;

NewPen.CreatePen(PS_SOLID,3,RGB(0,0,0));

pOldPen=pDC->SelectObject(&NewPen);

for(int i1=0;i1<4;i1++)

{

pDC->MoveTo(Round(P2[i1][0].x),Round(P2[i1][0].y));

for(int j1=1;j1<4;j1++)

pDC->LineTo(Round(P2[i1][j1].x),Round(P2[i1][j1].y));

}

for(int j2=0;j2<4;j2++)

{

pDC->MoveTo(Round(P2[0][j2].x),Round(P2[0][j2].y));

for(int i2=1;i2<4;i2++)

pDC->LineTo(Round(P2[i2][j2].x),Round(P2[i2][j2].y));

}

pDC->SelectObject(pOldPen);

NewPen.DeleteObject();

// 以上代码绘制控制多边形

5)控制顶点标注序号

CString str;

pDC->SetTextColor(RGB(0,0,255));

for(int i3=0;i3<4;i3++)

{

for(int j3=0;j3<4;j3++)

{

str.Format("P%d,%d",i3,j3);

pDC->TextOut(Round(P2[i3][j3].x+10),Round(P2[i3][j3].y+2),str);

}

}

// 以上代码实现“控制顶点标注序号”

6)“曲面”生成

CPen PenRed(PS_SOLID,1,RGB(255,0,0));//定义红色笔

pDC->SelectObject(&PenRed);//选择红色笔绘制曲面

double dt1=0.01,dt2=0.01;

double x,y,u,v;

double BU03,BU13,BU23,BU33;

double BV03,BV13,BV23,BV33;//U,V两个方向,三次曲面,共8个基函数

for(u=0;u<=1;u=u+dt1)

for(v=0;v<=1;v=v+dt2)

//对每一个u,v从0~1循环1/dt2+1次后,

//生成一条由1/dt2+1个点用直线串起来的“曲线”

//u从0~1循环1/dt2+1次后,生成1/dt1+1条“曲线”

{

BU03 = bernstein(0,3,u);//计算B0,3(u)

BV03 = bernstein(0,3,v);//计算B0,3(v)

BU13 = bernstein(1,3,u);//计算B1,3(u)

BV13 = bernstein(1,3,v);//计算B1,3(v)

BU23 = bernstein(2,3,u);//计算B2,3(u)

BV23 = bernstein(2,3,v);//计算B2,3(v)

BU33 = bernstein(3,3,u);//计算B3,3(u)

BV33 = bernstein(3,3,v);//计算B3,3(v)

//严格按照教材P201页,式7-21,为了简单起见,没有使用复杂的循环

x=(BU03*P2[0][0].x+BU13*P2[1][0].x+BU23*P2[2][0].x+BU33*P2[3][0].x)*BV03+ (BU03*P2[0][1].x+BU13*P2[1][1].x+BU23*P2[2][1].x+BU33*P2[3][1].x)*BV13+ (BU03*P2[0][2].x+BU13*P2[1][2].x+BU23*P2[2][2].x+BU33*P2[3][2].x)*BV23+ (BU03*P2[0][3].x+BU13*P2[1][3].x+BU23*P2[2][3].x+BU33*P2[3][3].x)*BV33;

y=(BU03*P2[0][0].y+BU13*P2[1][0].y+BU23*P2[2][0].y+BU33*P2[3][0].y)*BV03+ (BU03*P2[0][1].x+BU13*P2[1][1].y+BU23*P2[2][1].y+BU33*P2[3][1].y)*BV13+ (BU03*P2[0][2].y+BU13*P2[1][2].y+BU23*P2[2][2].y+BU33*P2[3][2].y)*BV23+ (BU03*P2[0][3].y+BU13*P2[1][3].y+BU23*P2[2][3].y+BU33*P2[3][3].y)*BV33;

if(v==0)

pDC->MoveTo(Round(x),Round(y));

else

pDC->LineTo(Round(x),Round(y));

}

//以上双重循环程序u=0、u=dt、u=2dt……u=1的共1/dt+1条“纵向”曲线段

for(v=0;v<=1;v=v+dt2)

for(u=0;u<=1;u=u+dt1)

{

BU03 = bernstein(0,3,u);

BV03 = bernstein(0,3,v);

BU13 = bernstein(1,3,u);

BV13 = bernstein(1,3,v);

BU23 = bernstein(2,3,u);

BV23 = bernstein(2,3,v);

BU33 = bernstein(3,3,u);

BV33 = bernstein(3,3,v);

x=(BU03*P2[0][0].x+BU13*P2[1][0].x+BU23*P2[2][0].x+BU33*P2[3][0].x)*BV03+

(BU03*P2[0][1].x+BU13*P2[1][1].x+BU23*P2[2][1].x+BU33*P2[3][1].x)*BV13+

(BU03*P2[0][2].x+BU13*P2[1][2].x+BU23*P2[2][2].x+BU33*P2[3][2].x)*BV23+

(BU03*P2[0][3].x+BU13*P2[1][3].x+BU23*P2[2][3].x+BU33*P2[3][3].x)*BV33;

y=(BU03*P2[0][0].y+BU13*P2[1][0].y+BU23*P2[2][0].y+BU33*P2[3][0].y)*BV03+

(BU03*P2[0][1].x+BU13*P2[1][1].y+BU23*P2[2][1].y+BU33*P2[3][1].y)*BV13+

(BU03*P2[0][2].y+BU13*P2[1][2].y+BU23*P2[2][2].y+BU33*P2[3][2].y)*BV23+

(BU03*P2[0][3].y+BU13*P2[1][3].y+BU23*P2[2][3].y+BU33*P2[3][3].y)*BV33;

if(u==0)

pDC->MoveTo(Round(x),Round(y));

else

pDC->LineTo(Round(x),Round(y));

}//此双重循环程序v=0、v=dt、v=2dt……v=1的共1/dt+1条“横向”曲线段

//上述两批“纵向”及“横向”曲线段,犹如“织布”般“纵横交错”,dt取值越小,“布”越密实。(3)编译、运行后查看结果,如图1所示。

图1 双三次Bezier曲面程序结果

四、总结和思考

1.查看实验结果,验证算法的正确性;

2.在程序中,修改参数dt(包括dt1和dt2)的增量值,分别取“0.001”、“0.02”、“0.04”

及“0.1”,观察并分析结果。

3.修改相关参数,增加顶点数目分别至5*5个或更多。考虑如何修改程序,并查看实验结果;

B样条和贝塞尔曲线曲面的拼接

实验二曲线曲面的拼接贝塞尔曲线的拼接 P=[-1 2 3.5 4 4.5 6 7;7 5 6 6.5 7 3 9;2 6 4 4.5 5 11 9]; plot3(P(1,1:4),P(2,1:4),P(3,1:4),'o') hold on plot3(P(1,4:7),P(2,4:7),P(3,4:7),'+'); hold on B=[-1 3 -3 1;3 -6 3 0;-3 3 0 0;1 0 0 0]; for t=0:0.05:1 T=[t^3 t^2 t 1]; P1=T*B*P(1,1:4)'; P2=T*B*P(2,1:4)'; P3=T*B*P(3,1:4)'; plot3(P1,P2,P3,'r.') hold on Q1=T*B*P(1,4:7)'; Q2=T*B*P(2,4:7)'; Q3=T*B*P(3,4:7)'; plot3(Q1,Q2,Q3,'b*') end title('贝塞尔曲线的拼接'); xlabel('x');ylabel('y');zlabel('z');

B样条曲线的拼接 P=[1 2 3 4 5;1.5 7 6 6.5 7;3 1.5 3.5 5.5 4.5]; plot3(P(1,1:4),P(2,1:4),P(3,1:4),'o') hold on plot3(P(1,2:5),P(2,2:5),P(3,2:5),'+') hold on B=[-1 3 -3 1;3 -6 3 0;-3 0 3 0;1 4 1 0]; for t=0:0.05:1 T=[t^3 t^2 t 1]; P1=1/6*T*B*P(1,1:4)'; P2=1/6*T*B*P(2,1:4)'; P3=1/6*T*B*P(3,1:4)'; plot3(P1,P2,P3,'r.') hold on Q1=1/6*T*B*P(1,2:5)'; Q2=1/6*T*B*P(2,2:5)'; Q3=1/6*T*B*P(3,2:5)'; plot3(Q1,Q2,Q3,'b*'); end title('B样条曲线的拼接'); xlabel('x');ylabel('y');zlabel('z');

B样条曲线曲面和NURBS曲线曲面C语言算法源程序

学习小结:前面学习了Bezier 曲线,B 样条基函数和B 样条曲线的一些基础知识。掌握关键问题是一条B 样条曲线间的多段曲线的光滑连接。因为现在是用多段Bezier 曲线来描绘一条B 样条曲线,所以问题变为两段Bezier 曲线间光滑连接。两段Bezier 曲线段(3次)B1和B2光滑连接的条件: (1).要求B1和B2有共同的连接点,即G 0 连续。 (2).要求B1和B2在连接点处有成比例的一阶导数,即G 1 连续。由端点处的一阶导数 )(3)0(2),(3)1(10123Q Q B P P B -='-=',为实现G 1连续,则有: )1(1)0(2B B '=' 即:2301P P Q Q -=- 这也表明,1032),(,Q Q P P 三点共线。如下图表示了一条3次B 样条曲线的所有控制多边形: 1 ) P 2 P 3 P 4 (P 11 12 ) P 5 P 10 0 P 6 P 9 7 P 8 图5.3次B 样条曲线和所有控制多边形 图5中,P0至P6为原始3次B 样条曲线控制多边形顶点,P 0至P 12 是计算后最终形成B 样条曲线控制多边形顶点。 图6.双二次(2x2)B 样条曲面 6.B 样条曲线曲面和NURBS 曲线曲面的C 语言实现算法源程序 #ifndef _mynurbs_h #ifndef _MYNURBS_H

#include "gl\gl.h" #include "math.h" //*-*-*-*-*-*-*-*-*-*-*-*-*-*-* B样条基函数计算部分 *-*-*-*-*-*-*-*-*-*-*-*-*-* //确定参数u所在的节点区间下标 //n=m-p-1 //m为节点矢量U[]的最大下标 //p为B样条函数次数 int FindSource(int n,int p,float u,float U[]) { int low,high,mid; if(u==U[n+1])//特殊情况 return n; //进行二分搜索 low=p; high=n+1; mid=(int)(low+high)/2; while(uU[mid]) { if(u=U[mid]&&u=i-k;di--) { if(u>=U[di]&&u

B样条曲线与曲面

四、B 样条曲线与曲面 Bezier 曲线具有很多优越性,但有二点不足: 1)特征多边形顶点数决定了它的阶次数,当n 较大时,不仅计算量增大,稳定性降低,且控制顶点对曲线的形状控制减弱; 2)不具有局部性,即修改一控制点对曲线产生全局性影响。 1972年Gordon 等用B 样条基代替Bernstein 基函数,从而改进上述缺点。 B样条曲线的数学表达式为: ∑=+?= n k n k k i n i u N P u P 0 ,,) ()( 在上式中,0 ≤ u ≤ 1; i= 0, 1, 2, …, m 所以可以看出:B样条曲线是分段定义的。如果给定 m+n+1 个顶点 Pi ( i=0, 1, 2,…, m+n),则可定义 m+1 段 n 次的参数曲线。 在以上表达式中: N k,n (u) 为 n 次B 样条基函数,也称B样条分段混合函数。其表达式为: ∑ -=+--+??-=k n j n j n j n k j k n u C n u N 0 1,)()1(!1)( 式中:0 ≤ u ≤1 k = 0, 1, 2, …, n 1.均匀B 样条曲线 1 一次均匀B 样条曲线的矩阵表示 空间n+1个顶点 i P (i = 0,1,…,n )定义n 段一次(k =0,1,n=1)均匀B 样条曲线,即每 相邻两个点可构造一曲线段P i (u ),其定义表达为: []10 ;,...,1 0111 1)(1≤≤=??? ?????????-=-u n i u u P i i i P P =(1-u )P i -1 + u P i = N 0,1(u )P i -1 + N 1,1(u )P i 第i 段曲线端点位置矢量:i i i i P P P P ==-)1(,)0(1,且一次均匀B 样条曲线就是控制多边 形。

三次非均匀B样条曲面的绘制

%%%%%%%%%%三次非均匀B样条曲面的绘制 clc clf clear A=input('请输入控制点:')%16个控制顶点要求以列向量表示点的坐标[2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5;2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5;1 2 3 1 3 4 6 2 7 5 6 2 9 1 3 4]; n=input('请输入所需绘制B样条曲线的次数:'); Vx=[A(1,1:4);A(1,5:8);A(1,9:12);A(1,13:16)];%将控制顶点的x坐标放到维数为4的方阵中 V y=[A(2,1:4);A(2,5:8);A(2,9:12);A(2,13:16)];%将控制顶点的y坐标放到维数为4的方阵中Vz=[A(3,1:4);A(3,5:8);A(3,9:12);A(3,13:16)];%将控制顶点的z坐标放到维数为4的方阵中plot3(A(1,:),A(2,:),A(3,:),'o');%输出控制顶点 hold on syms u syms w P_uwx=[0]; P_uwy=[0]; P_uwz=[0]; for i=1:1:4; for j=1:1:4 u0=0;u1=0;u2=0;u3=0;u4=1;u5=1;u6=1;u7=1;%给定4个控制顶点所取的节点矢量 B1=(u4-u3-u)^3/((u4-u3)*(u4-u2)*(u4-u1)); B2=((u3-u1+u)*(u4-u3-u)^2)/((u4-u3)*(u4-u2)*(u4-u1))+((u5-u3-u)*(u4-u3-u)*(u3-u2+u))/((u5-u 2)*(u4-u3)*(u4-u2))+((u5-u3-u)^2*u)/((u5-u3)*(u5-u2)*(u4-u2)); B3=((u4-u3-u)*(u3-u2+u)^2)/((u5-u2)*(u4-u3)*(u4-u2))+((u5-u3-u)*u*(u3-u2+u))/((u5-u3)*(u5-u2)*(u4-u3))+((u6-u3-u)*u^2)/((u6-u3)*(u5-u3)*(u4-u3)); B4=u^3/((u6-u3)*(u5-u3)*(u4-u3)); B=[B1;B2;B3;B4];%三次非均匀B样条基函数矩阵(自由曲线曲面造型技术139页) w0=0;w1=0;w2=0;w3=0;w4=1;w5=1;w6=1;w7=1;%给定4个控制顶点所取的节点矢量 C1=(w4-w3-w)^3/((w4-w3)*(w4-w2)*(w4-w1)); C2=((w3-w1+w)*(w4-w3-w)^2)/((w4-w3)*(w4-w2)*(w4-w1))+((w5-w3-w)*(w4-w3-w)*(w3-w2 +w))/((w5-w2)*(w4-w3)*(w4-w2))+((w5-w3-w)^2*w)/((w5-w3)*(w5-w2)*(w4-w2)); C3=((w4-w3-w)*(w3-w2+w)^2)/((w5-w2)*(w4-w3)*(w4-w2))+((w5-w3-w)*w*(w3-w2+w))/((w 5-w3)*(w5-w2)*(w4-w3))+((w6-w3-w)*w^2)/((w6-w3)*(w5-w3)*(w4-w3)); C4=w^3/((w6-w3)*(w5-w3)*(w4-w3)); C=[C1;C2;C3;C4];%三次非均匀B样条基函数矩阵 Puwx=Vx(i,j)* B(i)*C(j);%控制顶点的x坐标与两个方向的基函数做乘积 Puwy=V y(i,j)* B(i)*C(j); Puwz=Vz(i,j)* B(i)*C(j); P_uwx=P_uwx+Puwx;%得到曲面的x坐表关于u,w的表达式(自由曲线曲面造型技术146页) P_uwy=P_uwy+Puwy;%得到曲面的y坐表关于u,w的表达式 P_uwz=P_uwz+Puwz;%得到曲面的z坐表关于u,w的表达式 end end

双三次Bezier曲面

实验六 双三次Bezier 曲面 一、实验目的 根据Bizer 曲面的基础知识和数学基础,对其算法进行程序设计,验证算法的正确性,并通过程序结果加深对常用曲面数学模型的理解。 二、实验任务(2学时) Bezier 曲面算法及其程序设计。 三、实验内容和实验步骤 1、算法描述 Bezier 曲面是由Bezier 曲线拓广而来,以两组正交的Bezier 曲线控制点构造空间网格来生成曲面。m×n 次张量积形式的 Bezier 曲面的定义如下(参照教材P200式7-20): (u ,v )∈〔0,1〕×〔0,1〕 双三次Bezier 曲面定义如下(参照教材P201式7-21): (u ,v )∈〔0,1〕×〔0,1〕 展开上式,有 代入得到: )()(),(m 0i ,,0,∑∑===v B u B P v u p n j m i n j j i 33 ,,3,3i 00(,)()() i j i j j p u v P B u B v ===∑∑0,30,00,10,20,31,31,01,11,21,30,31,32,33,32,02,12,22,32,33,03,13,23,33,3()()(,)()()()()()()B v P P P P B v P P P P p u v B u B u B u B u P P P P B v P P P P B v ??????????????=??????????????????320,3321,3322,333,3()331()363()33()B u u u u B u u u u B u u u B u u ?=-+-+?=-+??=-+??=?320,3321,3322,333,3 ()331()363()33()B v v v v B v v v v B v v v B v v ?=-+-+?=-+??=-+??=?0,00,10,20,31,01,11,21,3322,02,12,22,313313630(,)13300P P P P P P P P p u v u u u P P P P --????????-??????=????????-????32133136303300v v v ??--??????-?????????-????

B样条曲线曲面的性质及其生成算法的研究

B样条曲线曲面的性质及其生成算法的研究 XXX (XXX学院数学与信息科学学院05级信本(2)班) 摘要 从B样条曲线曲面的定义入手,阐述了B样条曲线曲面的性质,在生成算法中提出了一个扩展B样条曲线曲面的新方法.扩展B样条曲线曲面的关键是为新增加的点确定节点值.生成算法的基本思想是:首先,B样条曲线和扩展部分在连接点处满足2 GC连续,用能量极小化方法确定扩展部分的曲线形状,通过对曲线重新参数化使两部分曲线满足2 C连续,进而确定新增加点的节点值.文章还讨论了运用该方法进行B样条曲面扩展,且以实例对新方法与其它方法进行了比较. 关键词:B样条曲线; B样条曲面;参数化;曲线扩展 Research On The Nature Of B-spline Curves And Surfaces And Their Generation Algorithm Yongning Zhang College of Mathematics and Information Science , Xianyang Normal University , Information Class 05(2) Abstract First, the definitions of B-spline curves and surfaces are introduced, and then the nature of B-spline curves and surfaces are studied. On the final, a new generation algorithm on expansion of B-spline curves and surfaces is proposed. The key thought of expansion of B-spline curves and surfaces is to determine the value of the new points. The basic idea of generation algorithm is: First of all, B-spline curve and the extension of the connecting points in a row to meet with the energy minimization method to determine the extension of the curve shape of the curve through re-parameterized so that the two parts meet the continuous curve, and then determine the new value of the node points. The article also discussed the use of the method of B-spline surfaces expansion, and compared an example of the new method with other methods. Keywords: B-spline curve; B-spline surfaces; parameter; curve extension

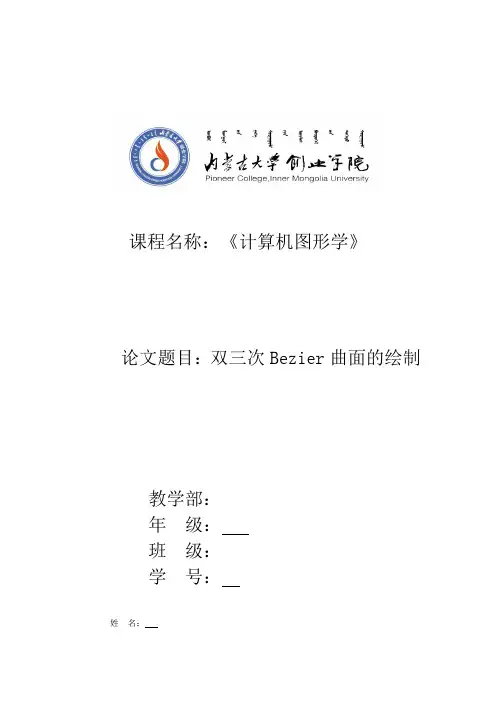

双三次Bezier曲面的绘制
