锌精矿焙烧工艺介绍
一、原料工序
锌精矿来源较广，成分复杂不均，目前进入我分厂原料的精矿有新疆、河北、东矿、万城、天津（澳大利亚、秘鲁），除此之外平均每天约有（）吨锌浮渣进入7#仓。为了使焙烧能有一个相对稳定的工艺条件，必须对精矿进行合理配料使精矿成分稳定在焙烧操作允许范围之内，并且不发生大的波动，因为这个是关系到整个焙烧制酸系统稳定的先决条件。除了对精矿进行合理配料之外，还需对精矿进行预处理，控制精矿的粒度及水分，配料采用仓室配料，根据成分进行配料计算，确定配料比例。
配料设备采用配料圆盘和电子皮带秤（已经取消），控制混合精矿的流量大小，精矿含水量目前分厂要求控制在9%-10%。
二、焙烧工序
我分厂焙烧工段焙烧炉炉床面积109平米，该炉为鲁奇式，有一锥型扩大段，采用无前室加料系统，设有物料排出口及直通式风帽，炉子抛料口设有紧急闸门，如发生路况异常，关闭闸门，保护抛料机原料送来的精矿先进入炉前仓，由仓下调速胶带给料机，定量给料机，通过留管进入抛料机送入焙烧炉内，产出的配砂经过2台流态化冷却器和高效圆筒冷却-焙砂至150度左右，通过刮板机送入球磨机磨细，然后与烟尘一并送入俩台汽化平喷射泵送至浸出车间。沸腾炉产出的烟气经余热锅炉回收烟气余热后，经俩段漩涡收尘器、电收尘收尘后由高温风机送制酸系统。
1.焙烧的目的
将精矿中的ZnS尽量氧化成ZnO，同时让铅、镉、砷等杂质氧化变成易挥发的氧化物从精矿分离。使精矿中的S氧化成SO2，产出足够浓度的SO2烟气送制酸。
2.精矿焙烧要求
尽可能的完全氧化金属硫化物，使精矿中的杂质氧化后变为挥发物挥发出去。同时尽可能的少得到铁酸锌，由于该物质不溶于稀硫酸，不利于浸出工艺进行。
3.焙烧原理
该流态化焙烧为固体流态化焙烧，气体通过料层速度不同，按焙烧强度可分为、固定料层、膨胀料层、流态化料层。流态化焙烧利用气体自下而上以一定速度通过料层，使固体颗粒被吹动，颗粒相互分离呈悬浮态，这样可使精矿颗粒与空气充分接触，有利于化学反应。主要化学反应为：
2ZnS+3O2=2ZnO+2SO2 （1）
ZnS+2O2-ZnSO4 （2）
ZnO+SO2+O-ZnSO4 （3）
3ZnSO4+ZnS=4nO+4SO2 （4）
硫化物的反应过程是从表面，反应前期产生于表面的氧化层必然会对后续的反应起阻碍作用，影响反应速度，精矿粒度越大，空气中的氧分子与矿的反应速度减慢，焙烧时间越长，如果焙烧炉不能满足该条件，必然焙砂残硫上升，使反应不够彻底，如焙烧炉温度低，鼓风量
少（即空气过剩系数小）氧分子浓度就小，与炉内焙烧时间增加，若投料量增加幅度过大，鼓风量不变，必然导致反应不够彻底，溢流口排料量增加，产出焙砂残硫增高，如继续该操作，会使炉内成恶性焙烧循环，长时间标温过低。同时当处于低温焙烧时，促进了（3）反应的进行，使硫酸盐增加，包括铁酸锌（不溶于稀硫酸，造成浸出生产困难）。
传热原理
由于焙烧过程是气固反应，气体迅速搅拌反应床层，因此流态化焙烧各部分的温度几乎一致，如变动则控制在10K左右。如温度差超过10K则考虑炉内出现局部不沸腾故障，沸腾层温度理论控制在850——950之间，目前控制范围920—950，温度不宜过高，过高会出现烧结现象，不利焙烧。
工艺流程
工艺参数控制流程
上述主要工艺技术条件控制
因此可以看出，如原料配料稳定情况下，决定整个系统的工艺的波动取决于可优化参数风料比，因此控制好风料比是整个系统的关键。同时主控人员的反应速度及操作速度也影响着整个系统，反应速度及操
作速度越快，工艺波动越小。
风料比控制
抛料机目前存在问题改进
抛料机存在着运行周期短，故障率高，维修时间长，皮带损耗大等情①滚筒轴与轴承配合间隙过大，轴承转套，而滚筒轴与轴支座配合间
隙又过紧，滚筒拆卸困难;
②滚筒不平衡，振动大;
③调节螺栓强度不够，易变形损坏;
④轴承加油不足，润滑不良;
⑤环形带质量较差。
改进抛料机
①对4 台抛料机前后滚筒重新做动平衡，并将
滚筒挡沿由斜挡沿改成直挡沿;
②滚筒轴重新加工制作，并将滚筒轴与轴承的
配合由间隙配合改为过渡配合。
④更换调节螺栓为梯形螺纹高强螺栓
⑤所有轴承清洗加油，螺栓紧固;
⑥更换环形带。
注：目前抛料机漏料严重，进入抛料机皮带的精矿属侧面下料，不向皮带中间下料，导致皮带磨损严重，越来越系，漏料情况严重。
氧化铝生产工艺流程及在线设备描述 我厂氧化铝生产工艺流程采用拜耳法工艺。其用的矿石、石灰用汽车运入卸矿站，通过板式输送机，胶带输送机及卸料车进入矿仓和石灰仓。磨头仓底部出料设有电子皮带计量装置。按规定的配料比与经过计量的循环母液加入磨机。磨矿过程采用一段球磨与水力旋流器分级闭路的一段磨矿流程，磨制合格的原矿浆送往原矿浆槽，再用泵送至溶出工序的矿浆槽。 矿浆槽内矿浆送入溶出系统，管道化溶出采用Φ159Φ×8/2 ∣Φ480×10×1150000管道化溶出器，三套管四层间接加热连续溶出设备（Φ159管走料，Φ480管供汽），通过四段预热和三段加热，使物料出口温度达145℃，送入保温罐保温一小时以上，经过三级闪蒸和稀释，完成溶出过程。 稀释矿浆在Φ16M高效沉降槽内进行液固分离，底流进入洗涤沉降槽，进行5～6次赤泥反向洗涤，末次洗涤沉降槽底流经泵送往赤泥堆场进行堆存。 将合成絮凝剂制备成合格的溶液，按添加量加入赤泥分离沉降槽，将制备好的合成絮凝剂按添加量加入赤泥洗涤沉降槽，以强化赤泥沉降、分离和洗涤效果。 分离沉降槽溢流用泵送入粗液槽，再送226m2立式叶滤机进行控制过滤，过滤时加入助滤剂（石灰乳或苛化渣），滤饼送二次洗涤槽，精液送板式热交换器。 精液经板式热交换器与分解母液和冷却水进行热交换，冷却至设定温度后，再与种子过滤滤饼（晶种）混合，然后用晶种泵送至种分分解槽首槽（1#或2#槽），经连续种分分解后，从11#槽（或12#槽）顶用立式泵抽取分解浆液进行旋流分级。分级溢流进13#（或12#）分解槽，底流再用部分分解母液稀释后自压或用泵至产品过滤机，分解11#槽的分解浆液，从槽上部出料自流或下部用泵至120m2种子过滤机，滤饼用精液冲入晶种槽，滤液入锥形母液槽。 AH浆液经泵送入80 m2平盘过滤机，进行成品过滤、洗涤、氢氧化铝滤饼经皮带送至氢氧化铝储仓或直接送至焙烧炉前小仓。母液送种子过滤机的锥形母槽。氢氧化铝洗液（白泥洗液）送溶出稀释槽。锥形母液槽的溢流进母液槽，底流送立盘过滤机过滤，滤液进母液槽，滤饼混合后作种分种子。母液槽内母液部分送氢氧化铝旋流分级底流作稀释液，其余经板式热交换器与精液进行热交换提温送至蒸发原液槽。 蒸发原液除少部分不经蒸发直接送母液调配槽外，大部分送六效管式降膜蒸发器内进行浓缩，经三次闪蒸后的蒸发母液送调配槽。在流程中Na2CO3高于规定指标时，需排盐，此时，蒸发二级闪蒸出部分母液送强制循环蒸发器内进行结晶蒸发，并加入部分盐晶种，作为蒸发结晶的诱导结晶，然后在析盐沉降槽进行分离，底流用排盐过滤机进行过滤分离，滤饼用热水溶解后，送入苛化槽内，添加石灰乳进行苛化，苛化渣送赤泥洗涤系统。排盐过滤机滤液和盐分离沉降槽溢流进强碱液槽，其一部分送入蒸发出料第三次闪蒸槽与蒸发母液混合，还有一部分送各化学清洗用点和种分槽化学清洗槽。新蒸汽含碱冷凝水和二次蒸汽冷凝水用作氢氧化铝洗水或送沉降热水站。生产补碱用NaOH浓度大于30%的液体苛性碱，循环母液储槽区域设有补碱设施。 焙烧炉前小仓料位与仓下皮带计量给料机连锁，控制焙烧炉进料量。含水6～8%的氢氧化铝经皮带、螺旋喂料机送入文丘里干燥器内，干燥后的氢氧化铝被汽流带入一级旋风预热器中，一级旋风出来的氢氧化铝进入第二级旋风预热器，并与从热分离器来的温度约1000℃的烟气混合后进行热交换，氢氧化铝的温度达320～360℃，结晶水基本脱除，预焙烧过的氧化铝在第二级旋风预热器与烟气分离卸入焙烧炉的锥体内，焙烧炉所用的燃烧空气经预热至600～800℃从焙烧炉底部进入，燃料、预焙烧的氧化铝及热空气在炉底充分混合并燃烧，氧化铝的焙烧在炉内约1.4秒钟时间完成。
生气流，局部无镀层。 热镀锌原理及工艺说明 1引言 热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。 2热镀锌层防护性能 通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达 200μm。热镀锌覆盖能力好，镀层致密，无有机物夹杂。众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、 Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3热镀锌层形成过程 热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。其含铁量不大于0.003%。 4热镀锌工艺过程及有关说明 4.1工艺过程 工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验 4.2有关工艺过程说明 (1)脱脂 可采用化学去油或水基金属脱脂清洗剂去油，达到工件完全被水浸润为止。(2)酸洗 可采用H2SO415%，硫脲0.1%，40～60℃或用HCl20%，乌洛托品3～ 5g/L，20～40℃进行酸洗。加入缓蚀剂可防止基体过腐蚀及减少铁基体吸氢量,同时加入抑雾剂抑制酸雾逸出。脱脂及酸洗处理不好都会造成镀层附着力不好，镀不上锌或锌层脱落。 (3)浸助镀剂 也称溶剂，可保持在浸镀前工件具有一定活性避免二次氧化，以增强镀层与基体结合。NH4Cl100-150g/L，ZnCl2150-180g/L，70～80℃，1～2min。并加入一定量的防爆剂. (4)烘干预热 为了防止工件在浸镀时由于温度急剧升高而变形，并除去残余水分，防止产生爆锌，造成锌液爆溅，预热一般为80～140℃。 (5)热镀锌 要控制好锌液温度、浸镀时间及工件从锌液中引出的速度。引出速度一般为1.5米/min。温度过低，锌液流动性差，镀层厚且不均匀，易产生流挂，外观质量差；温度高，锌液流动性好，锌液易脱离工件，减少流挂及皱皮现象发生，附着力强，镀层薄，外观好，生产效率高；但温度过高，工件及锌锅铁损严重，产生大量锌渣，影响浸锌层质量并且容易造成色差使表面颜色难看，锌耗高。 锌层厚度取决于锌液温度，浸锌时间，钢材材质和锌液成份。 一般厂家为了防止工件高温变形及减少由于铁损造成锌渣，都采用450～470℃，0.5～1.5min。有些工厂对大工件及铸铁件采用较高温度，但要避开铁损高峰的温度范围。但我们建议在锌液中添加有除铁功能和降低共晶温度的合金并且把镀锌温度降低至435-445℃。 (6)整理 镀后对工件整理主要是去除表面余锌及锌瘤，用采用热镀锌专用震动器来完成。 (7)钝化
我国锌冶炼业的基本状况 来源:金汇期货发布时间:2005-09-21 13:44:38 第一章、我国锌工业现状 1.1 我国锌企业分布 根据国家统计局资料，中国锌企业分布在27个省（市），约有1960家，其中矿山采选企业约1185家，冶炼企业775家。冶炼企业中，属于中型以上企业70家，占全部锌冶炼企业的23.1％。70家企业中，国有企业22家，私营企业11家，股份制企业27家，其它企业10家。 1.2 锌能力和产量的分布 经过50年的发展，我国的锌资源开发逐步从东北、中部向中、西部以及内蒙转移。除南、广东、广西仍保持一部分资源外，锌资源开发、矿山产量主要在向云南、甘肃、四川、青海以及内蒙转移（见图1、2）。2003年云南矿山锌产量、甘肃矿山铅产量居全国第一位。全国锌冶炼能力的发展与资源开发转移齐头并进，有原料优势的云南、广西、四川、陕西、内蒙等地区，冶炼业发展非常迅速，形成新的冶炼生产基地。以株洲冶炼厂为主的南继续保持国内最大的锌冶炼省的地位，以豫光金铅集团为龙头的河南铅冶炼发展十分迅猛，已成为中国炼铅第一省。（见图3、4）。 图2 近5年我国主要锌精矿生产省产量变化情况 图4 近5年我国主要产锌省产量变化情况 1.3 我国锌冶炼企业的总体情况 在2003年世界十大锌冶炼企业中，我国仅有株洲冶炼厂居第9位，但在国际上的排序仍有下降的趋势。 与世界其他国家相比，我国锌冶炼工艺可称为“世界大全”，目前湿法工艺占70％，火法占30％，其中 ISP工艺9％、竖罐炼锌18％，电炉、平罐、马槽炉炼锌工艺为3％。 （1）我国国有大企业设备比较先进，但非赢利性资产、不良资产所占份额较大，会负担较重，投入产出效率明显低于近几年发展的营企业。 近几年发展的营企业占有明显的优势，如广西龙城化工总厂的资产只有4.7亿，而锌产能达到10万吨；祥云飞龙公司的资产2.9亿，锌产能达到6万吨；东岭锌业资产2.5亿，锌产能达到6万吨。 （2）我国国有大型企业负债率较高。 我国国有大型企业平均负债率为64.27％，其它所有制企业平均资产负债率只有50％。铅冶炼企业资产负债率较锌冶炼企业资产负债率低，分别为 39.75％和60.76％。这主要是由于铅冶炼企业新建的较多，所有制形式多样的缘故。 （3）锌企业固定资产投资利润率较低。 2002年锌价格条件下的情况下，39家锌冶炼企业固定资产投资利润率为0.87％。

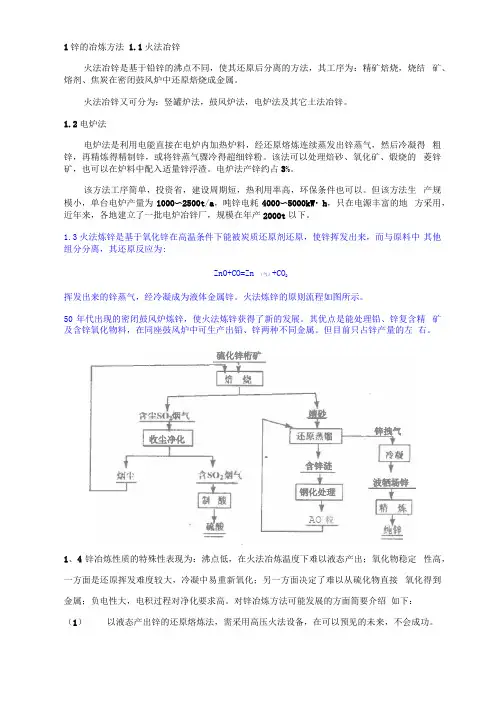

1 锌的冶炼方法 1.1 火法冶锌 火法冶锌是基于铅锌的沸点不同，使其还原后分离的方法，其工序为：精矿焙烧，烧结矿、熔剂、焦炭在密闭鼓风炉中还原焙烧成金属。 火法冶锌又可分为：竖罐炉法，鼓风炉法，电炉法及其它土法冶锌。 1.2 电炉法 电炉法是利用电能直接在电炉内加热炉料，经还原熔炼连续蒸发出锌蒸气，然后冷凝得粗锌，再精炼得精制锌，或将锌蒸气骤冷得超细锌粉。该法可以处理焙砂、氧化矿、煅烧的菱锌矿，也可以在炉料中配入适量锌浮渣。电炉法产锌约占3％。 该方法工序简单，投资省，建设周期短，热利用率高，环保条件也可以。但该方法生产规模小，单台电炉产量为1000～2500t／a，吨锌电耗4000～5000kW·h，只在电源丰富的地方采用，近年来，各地建立了一批电炉冶锌厂，规模在年产2000t以下。 1.3 火法炼锌是基于氧化锌在高温条件下能被炭质还原剂还原，使锌挥发出来，而与原料中其他组分分离，其还原反应为： ZnO+CO=Zn （气）+CO 2 挥发出来的锌蒸气，经冷凝成为液体金属锌。火法炼锌的原则流程如图所示。 50年代出现的密闭鼓风炉炼锌，使火法炼锌获得了新的发展。其优点是能处理铅、锌复含精矿及含锌氧化物料，在同座鼓风炉中可生产出铅、锌两种不同金属。但目前只占锌产量的左右。
