BDM型变压器充氮灭火装置，是专门为油浸电力变压器设计的消防保护系统。油浸电力变压器是变电站和发电厂的主要设备之一。变压器油箱内含有大量易燃物质，一旦着火将会迅速蔓延并发生爆炸，从而造成重大灾害。为防止以上事故发生，BDM型变压器充氮灭火装置在电力变压器将要出现火灾事故的瞬间迅速动作，排除变压器内上层热油，往变压器内部充入氮气，隔绝氧气，保护主变压器。
BDM型变压器充氮灭火装置通过国家固定灭火系统和耐火构件质量监督检验中心的型式试验，在全国各地变电站和发电厂得到广泛应用，为变压器安全、稳定运行提供了可靠保障，受到了用户的广泛好评。
一、防爆
当装置同时收到两组监测变压器传感器信号后，快速排油阀立即打开，将变压器油箱中的油面降低至顶盖下方25㎝左右，减轻了油箱内压力，防止变压器爆炸；同时截流阀关闭，将油枕内的油与油箱隔离，防止“火上浇油”。
二、灭火
排油阀打开数秒后，氮气从变压器底部充入油箱，使变压器油上下充分搅拌，迫使变压器内油温降至燃点以下迅速灭火。同时，连续充入的氮气在变压器内油面上方将油与氧气隔绝，使火因缺氧无法燃烧而迅速熄灭。持续10分钟以上的充氮，也可使变压器充分冷却，防止复燃。
BDM主要特点
一、安全可靠
BDM启动必须满足两个条件：火灾探测器发动作信号、瓦斯气体继电器发跳闸信号。缺一不可，双重保护，防止误动。
二、价格低廉
BDM装置的一次性投资费用比其他任何形式灭火装置均低。
三、易于安装和维护
BDM无需水源，易于设计和安装，不受地理条件限制，不污染环境；维护方便，做功能校验不影响主变压器运行。

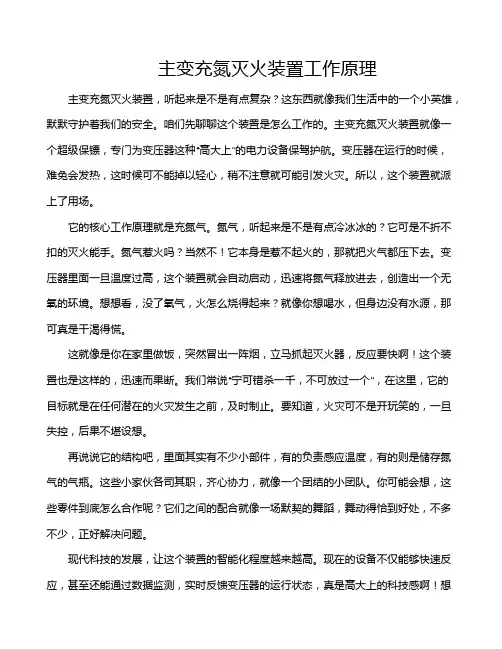

工作原理
主要性能参数
1.灭火时间：≤60秒（自充氮起）
2.火灾探测器动作温度：93℃
3.截流阀关闭流量：50～100L/min
4.连续充氮时间：＞10分钟
5.电源：a.控制电源：DC 220V或DC 110V，50W
b.加热器电源：AC 220V，250W×2
安装示意图
BDM型变压器充氮灭火装置由：
A、消防柜
B、电气控制单元
C、截流阀
D、火灾探测器
以上四个部分组成，系统的安装如上图。
主要部件
消防柜是主要执行部件，根据动作信号执行“排油－延时－充氮”灭火程序。柜内主要有排油机构，充氮机构及高压氮气瓶。消防柜安装在变压器附近，与变压器油箱之间有排油管和充氮管连接。
火灾探测器是火灾测温元件，安装在变压器油箱盖顶部，强度相对薄弱易引起火灾的部位。根据变压器容量大小可安装数量不等的火灾探测器。一般情况下建议按如下比例配置：
变压器容量≤40MV A，安装4只；
变压器容量40～120MV A，安装6～8只；
变压器容量＞120MV A，安装8～16只。
控制单元
控制单元用于运行方式设定，手动、自动切换和启动控制。控制单元一般安装在变电站主控室内。
控制单元安装方式有屏柜式、壁挂式两种。
截流阀
截流阀是BDM系统的关键部件之一。在变压器发生火灾时，能迅速切断油枕和变压器油箱之间的补油通道，防止“火上浇油”的灾难性事故发生。截流阀安装在变压器油枕与瓦斯气体继电器之间。截流阀可单独使用，也可与任何形式的变压器消防装置配套使用。
