【技術&知識】連接器規範和測試要求 文：Knight Chen / CACT 工程部 連接器依照其產品功能和使用環境，將規範要求分為四大部分。 1. 電氣規範要求 2. 機械規範要求 3. 環境規範要求 4. 環保要求 精彩文档
一、電氣規範要求 電氣特性是連接器實現連接功能的主要特性。確定連接器的電氣特性，以保證連接器滿足連接功能。連接器的電氣特性有： 1. 接觸阻抗（Contact Resistance） 目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。 測試方法：EIA-364-23 (EIA-364-06) or MIL-STD-1344A,3004.1。 測試要點：a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。 b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。 c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。 精彩文档
規範要求：一般要求50m?（initial）；100m?（final，即在壽命測試或環境測試後）。 定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。阻力越小，能量的損失和衰減就越少。 就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對於彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和緻密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。 從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式）如圖一示。 精彩文档
灿达连接器常用料号 C4255WVA-2X03PN0WT1N00B A2508H-03PN0WNPN00G C4255WR-2X02P C4255WR-2X04P C4255WR-2X10P C4255WR-F-04P C4255WR-F-2X03P A1009H-08P C4255WR-F-2X04PV0 C4255WV-2X01PV0 C4255WV-2X02PV0 C4255WV-2X03P C4255WV-2X03PV0 A1250WV-S-02P A1250WV-S-02PC C4255WVA-2X01PN0WT1N00B C4255WVA-2X02P C4255WVA-2X03P C4255WVA-2X04P C4255WVA-2X12P A1250WV-S-03PD01 A1250WV-S-04P A1250WV-S-04PC A1250WV-S-05PD01 C4500F-TBE C4500HF-02P C4500HF-03P C4500HF-04P C4500HF-2X03P C4500HM-02P C4500HM-03P C4500HM-2X03P C4500HMA-02P C4500M-TBE C4500M-TBE-H C5030F-TBE C5030HM-01P C5030M-TBE C5080F-TBE-H
C5080HF-04P C5080HF-04P-V0 A1250WV-S-08P C5080WR-F-04P C5080WV-04P A1250WV-S-08PC C6350F-TBE C6350HF-02PN0WNPN00G C6350HF-02P-V0 C6350HF-03PN0WNPN00G C6350HF-03P-V0 C6350HF-03P-V2 C6350HF-04P-V0 C6350HF-04P-V2 A1250WV-S-09P C6350HM-02PN0WNPN00G C6350HM-02P-V0 C6350HM-03PN0WNPN00G C6350HM-03P-V0 C6350HM-04P-V2 C6350HM-3X02P-V2 C6350M-TBE C6350WV-02PMV0 C6350WV-03PMV0 A1250WV-S-10PD01 A1250WV-S-11P F0500WR-S-08PNLNG1GB0R F0500WV-S-36PNLNG1G00L F0500WV-S-50PNLNG1G00L A1501-TPE-A A1251H-02P A1251H-03P A1251H-05P A1251H-06P A1251H-07P A1251H-09P F0504WRA-S-20PNLNG2G00L F0504WR-S-09PNLNG2G00L A1251H-10P A1251H-12P A1251H-15P A1251-TPE F0509WR-S-40PNLNG1GT0R A1251WR-02P

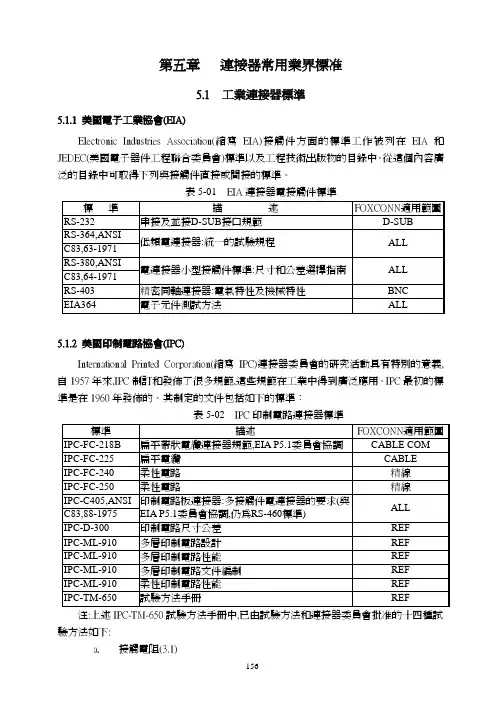

第五章連接器常用業界標准 5.1 工業連接器標準 5.1.1 美國電子工業協會(EIA) Electronic Industries Association(縮寫EIA)接觸件方面的標準工作被列在EIA和JEDEC(美國電子器件工程聯合委員會)標準以及工程技術出版物的目錄中。從這個內容廣泛的目錄中可取得下列與接觸件直接或間接的標準。 表5-01EIA連接器電接觸件標準 標 準 描 述 FOXCONN適用範圍RS-232 串接及並接D-SUB接口規範 D-SUB RS-364,ANSI C83,63-1971 低頻電連接器:統一的試驗規程 ALL RS-380,ANSI C83,64-1971 電連接器小型接觸件標準:尺寸和公差選擇指南ALL RS-403 精密同軸連接器:電氣特性及機械特性 BNC EIA364 電子元件測試方法 ALL 5.1.2 美國印制電路協會(IPC) International Printed Corporation(縮寫IPC)連接器委員會的研究活動具有特別的意義,自1957年來,IPC制訂和發佈了很多規範,這些規範在工業中得到廣泛應用。IPC最初的標準是在1960年發佈的。其制定的文件包括如下的標準： 表5-02IPC印制電路連接器標準 標準 描述 FOXCONN適用範圍IPC-FC-218B 扁平帶狀電纜連接器規範,EIA P5.1委員會協調 CABLE COM IPC-FC-225 扁平電纜 CABLE IPC-FC-240 柔性電路 精線 IPC-FC-250 柔性電路 精線 IPC-C405,ANSI C83,88-1975 印制電路板連接器:多接觸件電連接器的要求(與 EIA P5.1委員會協調,仍為RS-460標準) ALL IPC-D-300 印制電路尺寸公差 REF IPC-ML-910 多層印制電路設計 REF IPC-ML-910 多層印制電路性能 REF IPC-ML-910 多層印制電路文件編制 REF IPC-ML-910 柔性印制電路性能 REF IPC-TM-650 試驗方法手冊 REF 注:上述IPC-TM-650試驗方法手冊中,已由試驗方法和連接器委員會批准的十四種試驗方法如下: a.接觸電阻(3.1)
连接器检验 不论是高频电连接器，还是低频电连接器，绝缘电阻、介质耐压（又称抗电强度）和接触电阻都是保证电连接器能正常可靠地工作的最基本的电气参数。通常在电连接器产品技术条件的质量一致性检验A、B组常规交收检验项目中都列有明确的技术指标要求和试验方法。这三个检验项目也是用户判别电连接器质量和可靠性优劣的重要依据。但根据笔者多年来从事电连接器检验的实践发现，目前各生产厂之间以及生产厂和使用厂之间，在具体执行有关技术条件时尚存在许多不一致和差异，往往由于采用的仪器、测试工装、操作方法、样品处理和环境条件等因素不同，直接影响到检验准确和一致。我们认为，针对目前这三个常规电性能检验项目和实际操作中存在的问题进行一些专题研讨，对提高电连接器检验可靠性是十分有益的。 另外，随着电子信息技术的迅猛发展，新一代的多功能自动检测仪正在逐步替代原有的单参数测试仪。这些新型测试仪器的应用必将大大提高电性能的检测速度、效率和准确可靠性。 1 绝缘电阻检验 1.1 作用原理 绝缘电阻是指在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出的电阻值。即绝缘电阻 (MΩ)= 加在绝缘体上的电压（V）/泄漏电流（μA）。通过绝缘电阻检验，
确定连接器的绝缘性能能否符合电路设计的要求，或在经受高温、潮湿等环境应力时，其绝缘电阻是否符合有关技术条件的规定。 绝缘电阻是设计高阻抗电路的限制因素。绝缘电阻低，意味着漏电流大，这将破坏电路和正常工作。如形成反馈回路，过大的漏电流所产生的热和直流电解，将使绝缘破坏或使连接器的电性能变劣。 1.2影响因素 主要受绝缘材料、温度、湿度、污损、试验电压及连续施加测试电压的持续时间等因素影响。 1.2.1绝缘材料 设计电连接器时选用何种绝缘材料非常重要，它往往影响产品的绝缘电阻能否稳定合格。如某厂原使用酚醛玻纤塑料和增强尼龙等材料制作绝缘体，这些材料内含极性基因，吸湿性大，在常温下绝缘性能可满足产品要求，而在高温潮湿下则绝缘性能不合格。后采用特种工程塑料 PES （聚苯醚砜）材料，产品经200℃、1000h和240h 潮湿试验，绝缘电阻变化较小，仍在10[sup]5[/sup] MΩ以上，无异常变化。 1.2.2温度 高温会破坏绝缘材料，引起绝缘电阻和耐压性能降低。对金属壳体，高温可使接触件失去弹性、加速氧化和发生镀层变质。如按GJB598 生产的耐环境快速分离电连接器系列 II 产品，绝缘电
工业连接器的常用术语及含义 1. 连接器(Connector)：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。 2. 射频连接器(RF Connector)：是在射频范围内使用的连接器。 3. 视频(VF)：频率范围在3HZ-30MHZ之间的无线电波。 4. 射频(RF)：频率范围在3千HZ-3000GHZ之间的无线电波。 1. 连接器(Connector)：通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。 2. 射频连接器(RF Connector)：是在射频范围内使用的连接器。 3. 视频(VF)：频率范围在3HZ-30MHZ之间的无线电波。 4. 射频(RF)：频率范围在3千HZ-3000GHZ之间的无线电波。 5. 高频(high frequency)：频率范围在3MHZ-30MHZ之间的无线电波。 6. 同轴(Co-Axial)：内导体具有介质支撑，结构上能在测量中采用频率范围内得到最小的内反射系数。 7. 三同轴(Tri-axial)：由具有公共轴线并且相互绝缘的三层同心导体组成的传输线。 8. 等级(Rank)：连接器在机械和电气精密度方面特别是在规定的反射系数方面的水平。 9. 通用连接器(General Connector)：采用最宽的容许尺寸偏差（公差）制造，但仍能保证最低限 度的规定性能和互配性的一种连接器。 注：反射系数的要求可规定，也可以不规定。 10.高性能连接器（1级）：按频率变化来规定反射系数极限值的一种连接器，通常所规定的尺寸公 差不比相应的2级连接器严格，但是需要保证连接器满足反射系数的要求时，制造厂有责任选择较严的公差。 11.标准试验连接器(0级)：用来对1级和2级连接器进行反射系数测量的一种精密制造的具体类型 连接器，对测量结果引起的误差可以忽略不计。 注：标准试验连接器通常是不同类型间转接器的一部分，而转接器与精密连接器连接构成测试设备的 一部分。 12.密封 12.1密封连接器：具有能满足规定的气体，潮气或液体密封性要求的连接器。 12.2隔障密封：防止与气体、潮气或液体沿着轴向进入连接器壳体内部的密封。 12.3面板密封：防止气体、潮气或液体通过安装孔进入固定或转接器壳体与面板之间的密封。 注：密封件通常作为独立产品提供。 12.4插合面密封：防止气体、潮气或液体进入一对插合连接器界面处的密封。 12.5气密封：满足IEC60068-2-17《基本环境试验规程第2部分：试验-试验Q：密封》中试验 Qk规定要求的密封。 连接器的基本结构组成 连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。 1．接触件（contacts）是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组 成接触对，通过阴、阳接触件的插合完成电连接。 阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性 接触件一般由黄铜、磷青铜制成。 阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性

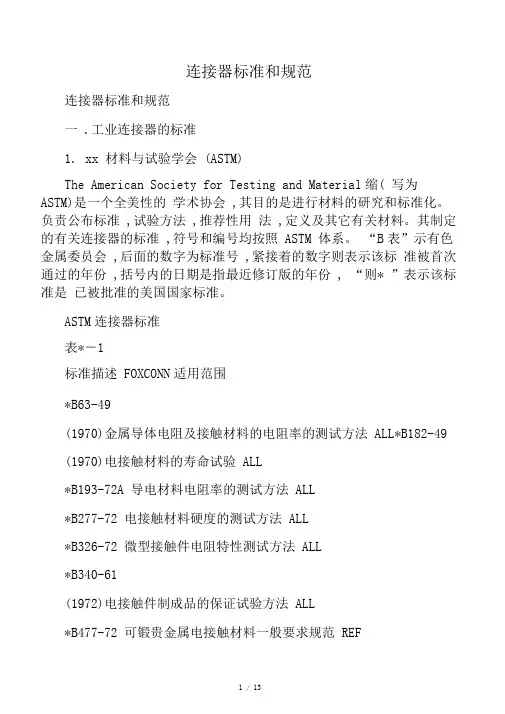

连接器标准和规范 连接器标准和规范 一.工业连接器的标准 1. 美国材料与试验学会(ASTM) The American Society for Testing and Material(缩写为ASTM)是一个全美性的学术协会,其目的是进行材料的研究和标准化。负责公布标准,试验方法,推荐性用法,定义及其它有关材料。其制定的有关连接器的标准,符号和编号均按照ASTM体系。“B”表示有色金属委员会,后面的数字为标准号,紧接着的数字则表示该标准被首次通过的年份,括号内的日期是指最近修订版的年份, “*”则表示该标准是已被批准的美国国家标准。 ASTM连接器标准 表*－1 标准描述 FOXCONN适用范围 *B63-49(1970) 金属导体电阻及接触材料的电阻率的测试方 法 ALL *B182-49(1970) 电接触材料的寿命试验 ALL *B193-72A 导电材料电阻率的测试方法 ALL *B277-72 电接触材料硬度的测试方法 ALL *B326-72 微型接触件电阻特性测试方法 ALL *B340-61(1972) 电接触件制成品的保证试验方法 ALL *B477-72 可锻贵金属电接触材料一般要求规范 REF B522-70 电接触用的Au-Ag-Pd合金规范 ALL B539-70 电连接(静态接触)的接触电阻的测量方法 ALL B540-70 电接触件用的Pd合金规范 ALL B541-73 电接触件用的Au合金规范 ALL B542-71 电接触件及其使用的有关术语的定义 ALL B563-72 电接触件用Pd-Ag-Cu合金规范 REF B576-73 电接触材料大电流电弧腐蚀试验设计的实用参考方 法 Audio Jack ,Power Jack B583-73 金属基片上镀金层的多孔性试验方法 ALL B596-73 Au-Cu合金电接触材料规范 ALL 2. 美国电子工业协会(EIA) Electronic Industries Association(缩写为EIA)接触件方面的标准工作被列在EIA和JEDEC(美国电子器件工程联合委员会)标准以及工程技术出版物的目录中。从这个内容广泛
连接器实验 一.连接器实验项目: 插拔力、夹持力、蒸汽老化、盐水喷雾、热风回流程(IR)、振动测试、高温老化、恒温恒湿、冷热冲击、迅速插拔测试、接触阻抗、绝缘阻抗、耐压测试、硬度测试、喷漆厚度测试、电镀膜厚测试、表面粗糙度测试、吃锡性/耐焊性实验。 二.各项实验之条件及实验目: 1.插拔力---测试公母对插之插入及拔出所需力量。(自动插拔测试机) 参数:插入行程及速度、测试单程或去回程、插拔次数。 检查:检查产品在公母对插时力量与否太紧太松,当影响对插力理尺寸不良需做此项实验确认。 2.夹持力---测试端子植入塑料所需拔出之力量。(自动插拔测试机) 参数:同上 检查:当端子卡钩尺寸或塑料卡槽尺寸不良时,需做此项实验来确认。 自动插拔测试机如下:
3.蒸汽老化---检查五金件电镀后保质期。(镀全金/半金锡/全锡端子)实验条件为 温度98±2℃,时间8H。(蒸汽老化实验机) 参数:温度及时间可以调节。另可检查NY6T塑料吸湿性 检查:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。蒸汽老化实验机如下: 4.盐水喷雾---检查五金件电镀后保质期。(铁壳/叉片/铆钉类)实验条件为实验槽 温度35℃,时间4H,盐水比例5:95。(盐水喷雾实验机) 参数:实验时间可调节。 检查:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。盐水喷雾实验机如下:
5.热风回流焊(IR)---仿真产品在客户处过SMT使用状况。现厂内重要检查塑料起泡 状况及少量产品SMT实验,实验条件为温度235±5℃,最高温度 时间为3~5S。(热风回流焊实验机) 参数:实验温度/时间可以依需求调节。 检查:当塑料存储时间过长(NY6T 3个月)、镀锡铁壳或沾锡膏实验需通过此实验确认塑料与否会起泡、铁壳与否会流锡或吃锡状况。 热风回流焊实验机如下:
目录 1 、目的 (2) 2 、适用围 (2) 3 、定义 (2) 4 、职责分配 (2) 5 、流程图 ........................................................ . (2) 6 、程序容 ..................................................... .. (2) 6.1 动力电池高压连接器技术参数要求 (3) 6.1.1 高压连接器性能要求 (4) 6.1.2 高压连接器技术参数要求 (4) 6.2 高压连接器结构设计要求 (5) 6.2.1 高压连接器插座中接触件与动力电池主电路连接端设计要求 (7) 6.2.2 高压连接器插座固定于箱体面设计要求 (7) 6.2.3 高压连接器插座与插头连接触件设计要求 (7) 6.2.4 高压连接器插件的绝缘防触摸设计要求 (8) 6.2.5 高压连接器的保护壳体设计要求 (8) 6.2.6 高压连接器的防呆设计要求 (8) 6.2.7 高压连接器的防呆设计要求 (8) 6.2.8 高压连接器的高压互锁设计要求 (9) 6.2.9 高压连接器的温控互锁设计要求 (9) 6.2.10 高压连接器的动力线缆设计要求 (9) 6.2.11 高压连接器的互换性设计要求 (9) 6.3 动力电池高压连接器检验标准要求 (11) 6.4供应商送样承认要求 (13) 7、相关文件 (13) 8、相关记录 (13)
1 目的Objectives: : 汽车产业是国民经济的重要支柱产业，在国民经济和社会发展中发挥着重要作用，随着我国经济持续快速发展和城镇化进程加速推进，今后较长一段时期汽车需求仍将保持增长势头，由此带来的能源紧和环境问题更加突出，加快培育和发展节能汽车与新能源汽车，即是有效缓解能源和环境压力，推动汽车产业可持续的紧迫任务，也是加快汽车产业转型升级、培育新的经济增长点和国际竞争优势的战略举措。 新能源电动汽车产业正是在这一时代背景下应运而生，动力总成作为整个新能源汽车的核心，如何保证其安全稳定显得尤为重要。由于当前在动力电池高压连接器部分国还没有发布国家标准，大多企业是执行企业标准或参照其它同类产品的标准执行，或者直接借用其它行业使用的连接器，上述原因对连接器在使用过程中的安全及互换性带来挑战。为了实现公司产品标准化和设计标准化，统一产品各个部位的设计细节，避免不合理的产品设计，减少设计错误率，工程师在设计过程中思路清晰且有据可依，品质有据可检，生产操作便捷，缩短供应商生产周期，特定此规。 2 适用围Applicable Scope: : 本规适用目前公司所有动力电池高压连接器，文件中明确规了高压连接器的结构设计标准及高压连接器技术标准要求，但对于创新型高压连接器设计不完全适用。 3 定义Definitions: : 3.1 动力电池高压连接器：一种借助于电信号或机械力的作用使电路被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能； 3.2 下文中所有尺寸单位默认为MM，重量单位默认为KG； 4 职责分配Responsibility Dis tribution: : 4.1 产品工程部都依照标准文件的要求执行。
连接器线缆选型及其组 件设计规范 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
Q/ZX xxxxxxxxxxxxxxxx有限公司企业标准 (工艺技术标准) Q/ZX - 2001 连接器、线缆选型及其 组件设计规范 2001- - 发布 2001- - 实施xxxxxxxxxxxxxxx有限公司发布
Q/SZX 2001 - 01 目次前言
Q/SZX 2001 - 01 前言 本标准主要依据电连接器、电缆及RF电缆组件有关标准。 本标准由xxxxxxxxxxxxxxx有限公司CDMA事业部工艺结构部提出并归口。本标准起草部门：CDMA工艺结构部工艺室。 本标准主要起草人：xxxxx。 本标准于2001年12 月首次发布。
xxxxxxxxxxxxxxxxxxxxx有限公司企业标准 (工艺技术标准) Q/SZX 2001 – 01 范 1 范围 本标准适用于CDMA通讯设备所用连接器、线缆选型及其组件设计。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在 标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。 GB/T 射频同轴电缆组件第一部份：总规范一般要求和试验方法GJB 142A—94 机柜用外壳定位小型矩形电连接器总规范 IEC 1076-4-101：1995 CONNECTOR WITH ASSESSED QUALITY，FOR USE IN . LOW-FREQUENCY ANALOGUE AND IN DIGITAL HIGH SPEED DATA APPLICATIONS PART 4 Printed Board Connectors IEC 60603-1：1991 印制板用频率低于3MHz的连接器第一部分：总 规范—一般要求和编制有质量评定要求的详细规 范的导则 IEC 60603-2：1995-09 印制板用频率低于3MHz的连接器第二部分： 有质量评定的具有通用安装特征、基本网格为的 印制板用两件式连接器详细规范 IEC 61169-1：1992-08 射频连接器总规范—一般要求和试验方法 3 定义 本标准采用下列定义： 电缆组件 具有规定性能作为单个元件来使用的线缆和连接器的组合件。 连接器 通常装接在电缆或设备上，供传输线系统电连接的可分离元件（转接器除外）。 术语 类型 type
连接器实验 一.连接器的实验项目: 插拔力、夹持力、蒸汽老化、盐水喷雾、热风回流程(IR)、振动测试、高温老化、恒温恒湿、冷热冲击、快速插拔测试、接触阻抗、绝缘阻抗、耐压测试、硬度测试、喷漆厚度测试、电镀膜厚测试、表面粗糙度测试、吃锡性/耐焊性实验。 二.各项实验之条件及实验目的: 1.插拔力---测试公母对插之插入及拔出所需力量。(自动插拔测试机) 参数:插入行程及速度、测试单程或去回程、插拔次数。 检验:检验产品在公母对插时的力量是否太紧太松,当影响对插力理的尺寸不良需做此项实验确认。 2.夹持力---测试端子植入塑料所需拔出之力量。(自动插拔测试机) 参数:同上 检验:当端子卡钩尺寸或塑料卡槽尺寸不良时,需做此项实验来确认。 自动插拔测试机如下:
3.蒸汽老化---检验五金件电镀后的保质期。(镀全金/半金锡/全锡端子)试验条件为 温度98±2℃,时间8H。(蒸汽老化试验机) 参数:温度及时间可以调整。另可检验NY6T塑料的吸湿性 检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。蒸汽老化试验机如下: 4.盐水喷雾---检验五金件电镀后的保质期。(铁壳/叉片/铆钉类)试验条件为试验槽 温度35℃,时间4H,盐水比例5:95。(盐水喷雾试验机) 参数:试验时间可调整。 检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。盐水喷雾试验机如下:
5.热风回流焊(IR)---仿真产品在客户处过SMT使用状况。现厂主要检验塑料起泡 状况及少量产品SMT试验,实验条件为温度235±5℃,最高温度 时间为3~5S。(热风回流焊试验机) 参数:实验温度/时间可以依需求调整。 检验:当塑料存放时间过长(NY6T 3个月)、镀锡铁壳或沾锡膏实验需通过此实验确认塑料是否会起泡、铁壳是否会流锡或吃锡状况。 热风回流焊试验机如下: 6.振动测试---检验产品公母对插后的瞬间导通性,实验时将产品全部串联接到信号 测试机上测试。另也可以仿真产品在运输途中的状况。实验条件为频 率10HZ-55HZ-10HZ/分钟一个循环,振幅1.52mm,时间为X、Y、Z各2H。 参数:频率、振幅及时间均可依需求做调整。 检验:当产品对插口尺寸不良、产品包装不良或盖子与本体搭配不良需做此实验确认。此实验项目重点是检验产品公母接触的瞬间接触状况。 振动试验机如下:
常见射频同轴连接器大全 射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。 一、常见的同轴连接器及主要性能对照表： 除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。 二、常见同轴连接器的选择： BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联 TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境 SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GH z，75欧姆到2GHz SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境 N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种 MCX和MMCX连接器体积小，用于密集型连接 BMA用于频率达18GHz的低功率微波系统的盲插连接 每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。 商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。 连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。军标要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。 绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。 三、常用连接器的性能列表： 1.L29(7/16)
制作：审核：核准： 一、目的： 明确连接器来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。
二、适用范围： 适用于我司所有的连接器来料检验。 三、检验条件： 3.1 照明条件：日光灯600～800LUX； 3.2 目光与被测物距离：30～45CM； 3.3灯光与被测物距离：100CM以內； 3.4 检查角度：以垂直正视为准±45度； 3.5检查员视力：双眼视力（包括戴上眼镜）1.0以上，且视觉正常，不可有色盲，斜视、散 光等； 四、参照标准： 4.1 依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=0.65;MI=1.5 4.2 依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:2.5抽样 五、检验顺序： 6.1 包装箱：包装箱应为一次性包装箱，供应商不可回收，包装箱外应标有物料品名、规格、 数量、生产日期、出货检验合格章及供应商名称;包装上必须标有我司相应的物 料编号，最小包装应无破损、混料现象，在正常储藏条件（温度-5℃~35℃，相
对湿度≤75％）下一年内不能出现因包装不善而导致异常。 6.2 外观：来料本体上要求有厂商或供应商的标识，规格书须标有额定电压、电流，储存的温 度，插座的型号；插座本体无损伤、表面清洁、无明显油污、污迹，成形良好、安 装后可见部分不允许有披锋、破损，允许不明显且不影响安装的披锋，来料颜色、 结构要求和样品一致，孔槽无堵塞、缺针现象，引脚不能出现变形，上锡端子无氧化。 6.3尺寸：具体的尺寸请按我司相对应的图纸要求，实配PCB板应良好。 6.4 接触电阻（导通性）：用对应的公母端子相匹配，接触电阻要求≤20mΩ;(测试时公、母端 子必须为我司合格的物料)。 6.5 额定耐压：指插座的导体与绝缘体所可承受的电压，电压要求应小于或等于标称值。 6.6 拉力：被测试线的拉力请根据我司图纸的要求测试，应符合要求。 6.7 绝缘电阻：用DC500V直流电阻仪测试应≥800MΩ 6.8 高温：高温（根据实验物料的额定温度），在烤箱内放置16h后，室温放置1小时，再测 试结果应无异常。 6.9 低温：低温（根据实验物料的额定温度），在恒温箱内放置16h后，室温放置1小时，再 测试结果应无异常。 6.10 可焊性：引脚浸入锡炉（245±5℃）约3S后取出，引脚上锡饱满、光亮，无气泡，引脚 上锡面积要求≥95％；（只针对有上锡引脚的连接器）。 七、质量标准： 7.1 寿命：指用来料的端子或插座实配相对应的另外一端，连续插拔20次，接触电阻 应≤0.01 Ω；拉力应≥2.00kgf。 7.2 引脚耐焊性：在锡炉温度为260℃±5℃的条件下，持续时间10s±1s，浸入深度
电连接器安全要求技术标准2011-11-15 发布2011-11-15 实施
、八— 前言 本标准为电连接器产品的设计、生产、制造符合相关电子、电气、家电、信息技术设备的安全要求而制定，该标准是根据中华人民共和国标准法的规定，参照国际、国内标准的基础上，并结合本公司产品的技术特点编制而成。用以指导本公司设计、生产和交货、检验之依据。 本标准主要参照IEC 61984《Connectors-Safey requirements and tests》的编写格式，请注意本文件的某些内容可能涉及专利，本文件的发布机构部承担识别这些专利的责任。 本标准由苏州工业园区丰年科技有限公司提出； 本标准由苏州工业园区丰年科技有限公司工程部负责起草； 本标准主要起草人：朱晖、侯文宇 本标准于2011年11月 1 5日首次发布。 本标准有效期限为三年。
目录 1范围................................................................... 2规范性引用文件 ........................................................... 3术语................................................................... 4 技术信息（电气额定值） .......................................................................................... 5 分类 ................................................................. 5.1 一般要求........................................................... 5.2防电击分类.......................................................... 5.3连接器形式分类........................................................ 5.4连接器附加特性分类.................................................... 6结构和性能要求 ............................................................. 6.1 一般要求......................................................... 6.2 标志和识另U ................................................................................................... 6.2.1 识别........................................................ 6.2.2 标志........................................................ 6.2.3 接触件位置标识............................................. 6.3 防误配合（非中间配合） ................................................................................ 6.4 防电击............................................................. 6.4.1 带电部件不可触及........................................... 6.4.2 无外壳连接器防触电保护要求 ................................. 6.4.3 插合分离操作时的防触电保护 ................................. 6.5 保护接地........................................................... 6.5.1 保护接地（PE）连接件先通后断 ............................. 6.5.2 无外壳连接器防触电保护要求 ................................. 6.5.3到保护接地接触件连接的可靠性................................. 6.5.4 保护导体的连接.............................................. 6.6 端子和连接方式 .................................................... 6.6.1 一般要求.................................................... 6.6.2导体横截面积的型式和范围..................................... 6.6.3 电气连接的设计.............................................. 6.7 互锁............................................................... 6.8 抗老化............................................................. 6.9 一般设计要求 .......................................................
最常用的标准连接器 玻璃纤维填充尼龙，温度范围为 -29 ~ 180°C (-20 ~ 356°F) 液晶聚合体，温度范围为 -29 ~ 260°C (-20 ~ 500°F) OSTW — 玻璃纤维填充尼龙-29 ~ 260°C U 通用母连接器“百搭”设计U 中空插脚结构 U 具有ANSI 或IEC 色标U 凹陷式盖螺丝U 接受最大尺寸为14 AWG 的 绞线或单股线U 快速连接接触垫圈U 内部分线器U 书写窗 U 组合十字槽／一字槽螺丝 图片大于实际尺寸。 可拆卸／翻转的书写窗，无额外费用 OSTW/HSTW PCLM-FT 电缆夹，带有用于抑制EMI 的铁氧体磁心。连接器单独销售。 STCTX 内置4到20 mA 变送器。 专利产品 连 接器r 通用母 连接器图片为实际尺寸。 注意: 当温度达到150 ~ 302oC 度至 (180 ~ 356oF) 度时，连接器会变色。 但不会影响其电气属性。
如欲订购实心插脚公连接器，请将后缀“-S”添加到型号中（需付额外费用）。* 仅限实心插脚 。 ? J 、K 、T 、E 、R 、S 和B 均为ANSI 名称。OMEGALLOY ? (OMEGA-P ? & OMEGA-N ?)通常称为镍铬硅电偶合金。 图片中为ANSI 色标型号。 注：U 型（无补偿）连接器与B 型热电偶（铂/6%铑-铂/30%铑）配合使用订购示例：OSTW-K-MF-S ，玻璃纤维填充尼龙连接器对，带实心插脚。 1-10 ................................... 11-49 ................................... 50-99 .................................内部分线器 凹陷式盖螺丝， 无额外费用。 g a .c o m ， A 的连接器 整 选择 通用母 连接器，可连 接标准或小型 热电偶 连接器
连接器常用知识 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
连接器常用知识 连接器的选用包含了使用环境条件、电参数、机械参数、端接方式等的选用，正确的选用是使用好的先决条件，同时正确的使用也必不可少，正确的使用又是保证产品可靠性的关键。一、使用环境条件： 1、环境温度——是指产品工作的环境，应在产品规定的环境温度内使用。即使外部环境温度不高但若产品工作在机箱内，散热条件差且加上其它元器件发热都会造成产品所处的环境温度大大高于外部的环境温度。超出规定的环境温度使用将使金属镀层或绝缘体受损，同时过低的温度也会使绝缘体龟裂，最终使连接器性能降低或功能丧失。 2、潮湿或水——潮湿或水都会使绝缘体表面形成水膜使绝缘性能降低甚至造成相临接触件之间误导通。一般长期在高潮湿或在有水的条件下使用的连接器都应采用有密封作用的连接器。 3、低气压：高空条件下气压会降低（恒定气压密封仓内除外），当产品处于低气压条件下，产品的介质耐压会下降，若传输的电压高于产品技术条件的规定，就有可能发生电击穿，造成失效。 4、腐蚀环境：是指产品周围的气氛，比如盐雾严重的海上，酸碱严重的化工原料储存仓库等，这些条件都会对连接器的金属件、绝缘体等产生腐蚀和侵蚀作用，在选用时应注意向生产方提出特殊要求或选用能满足你要求的产品。同时也应注意，有个别连接器的塑料件是不耐如香蕉水、苯、丙酮等溶剂的，请注意产品样本中的规定。 5、力学条件：是指振动、冲击、碰撞、加速度等力学作用，按产品样本中的参数选用，一般来说，同类产品中麻花针的力学参数较高，也容易保证。注意，实际使用中线缆与接触件端接后应采用线
----刘友辉(Tony Liu),2009 连接器类型 测试项目标准 测试条件 1.连接器拔出力≥1.0Kg,焊线后注塑成品≥0.8Kg 测试头插拔次数≤10次 2.连接器插入力≤ 3.5Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥1.3Kg,焊线后注塑成品≥1.0Kg 测试头插拔次数≤10次2.连接器插入力≤3.5Kg 插拔速度为25.4mm/分钟1.连接器拔出力≥1.0Kg,测试头插拔次数≤10次2.连接器插入力≤4.5Kg 插拔速度为25.4mm/分钟1.连接器拔出力≥1.5Kg 测试头插拔次数≤20次2.连接器插入力≤3.5Kg 插拔速度为25.4mm/分钟1.连接器拔出力≥2.0Kg 测试头插拔次数≤20次2.连接器插入力≤5.0Kg 插拔速度为25.4mm/分钟1.连接器拔出力≥2.5Kg 测试头插拔次数≤20次2.连接器插入力≤8.5Kg 插拔速度为25.4mm/分钟1.连接器拔出力≥3.0Kg 测试头插拔次数≤20次2.连接器插入力≤12.5Kg 插拔速度为25.4mm/分钟1.连接器拔出力≥0.5Kg 测试头插拔次数≤5次2.连接器插入力≤3.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥0.5Kg 测试头插拔次数≤5次2.连接器插入力≤3.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥0.5Kg 测试头插拔次数≤5次2.连接器插入力≤3.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥0.7Kg 测试头插拔次数≤5次2.连接器插入力≤3.5Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥0.7Kg 测试头插拔次数≤5次2.连接器插入力≤3.5Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥1.0Kg 测试头插拔次数≤5次2.连接器插入力≤5.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥1.0Kg 测试头插拔次数≤5次2.连接器插入力≤5.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥1.0Kg 测试头插拔次数≤5次2.连接器插入力≤5.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥1.5Kg 测试头插拔次数≤5次2.连接器插入力≤6.5Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥2.0Kg 测试头插拔次数≤5次2.连接器插入力≤8.0Kg 插拔速度为12.7mm/分钟1.连接器拔出力≥0.06g*Pin数测试头插拔次数≤10次2.连接器插入力≤6.8Kg 插拔速度为12.7mm/分钟 Housing 系列-10P Housing 系列-12P Housing 系列-14P D-SUB 系列-09P D-SUB 系列-15P Housing 系列-06P D-SUB 系列-25P D-SUB 系列-37P Housing 系列-02P Housing 系列-04P IDC 端子系列 连接器插拔力标准 目的：为了保证连接器适配后的可靠性和稳定性，依据EIA-364-13C(国际电气协会插拔力测试规范)特制定本标准,规定插入力不得大于额定值(确保使用者不至于很难插入适配头)，而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落，造成设备连线中断及损坏)。 USB 系列Mini-Din 系列Housing 系列-08P Housing 系列-16P S-ATA 系列250端子系列187端子系列
常见射频同轴连接器大全
常见射频同轴连接器大全 射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。 一、常见的同轴连接器及主要性能对照表： 除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。 二、常见同轴连接器的选择： BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联 TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境 SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境 N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种 MCX和MMCX连接器体积小，用于密集型连接 BMA用于频率达18GHz的低功率微波系统的盲插连接 每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。 商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。 连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。 绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。 三、常用连接器的性能列表：
