低频陷阱吸音体

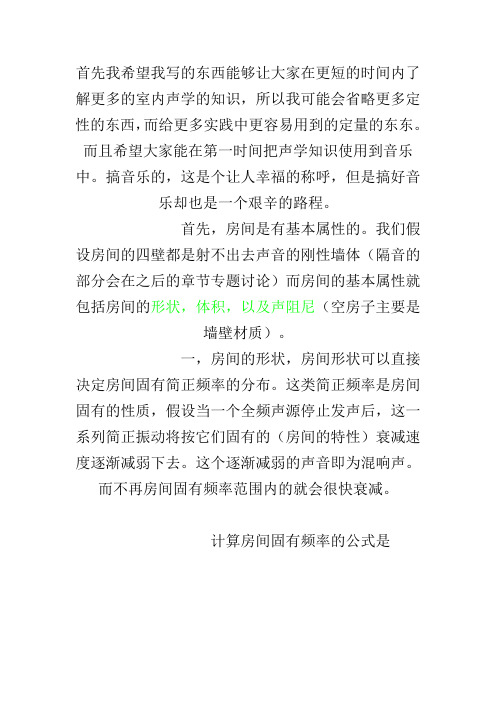

家庭影院等声波在一定场所，受空间尺寸影响后，会产生驻波，而干扰声音音质。消除中低频驻波的办法：不外乎有两种：扩散和吸收。我公司研制的产品是以轻质环保材料为主体，呈半圆结构，利用外部光滑面对声音进行一定扩散，内部填充环保吸音棉，具有吸音和扩散双重功效，以有效地减少驻波和颤动回声以及提供低频吸收。不但拥有有效的吸音特性，对人身体无伤害，产品已经通过了环保检测。
产品名称：低频陷阱吸音海棉又称异型海棉梯形海棉长槽海棉吸音棉等。
低频陷阱是专门用来吸收特定低频驻波的一种吸音结构，分为扇形和圆柱形两
种，扇形可以固定在墙角角落，而圆柱形低频陷阱可以随意放置在靠墙角的地
方，不需要进行固定。一个房间的最佳低频陷阱数量是每个墙角放一个，如果是
正方形的房型可以多放置几个，因为低频陷阱永远不会吸音过度，因为他的面积
是远远小于墙面的。
产品规格:30*30*50 30*50*30
49.5*100*52 30*90*75
15*30*75 30*30*30单位：CM
一、产品特点：
1.控制驻波
2.定位声场
3.优异的吸声特性,吸音下限可到200HZ甚至更低
4.轻质、安装方便，随意组合，随时变换布置
二、产品优势：
1.任意组合
形状不同的吸声体，可以任意组合，配合其他声学材料效果更佳，可以形成更加完美的视听环境。
2.施工方便
无需任何辅助工具，采用钉勾等悬挂或者摆放即可.
三、适用范围：适用于录音棚，家庭客厅，视听室，家庭影院，KTV, 琴房，以及各种公共场所的声学处理。
四、施工：
可随意组合安装，并可以随时变换布置，吸声体本身轻便，安装十分简便
容易。可以进行胶贴，亦可通过一些辅助的悬挂配件进行挂装。
多孔吸声材料对低频声吸声性能比较差，因此往往采用共振吸声原理来解决低频声的吸收。由于它的装饰性强，并有足够的强度，声学性能易于控制，故在建筑物中得到广泛的应用。 一、单个共振器 1 结构形式 它是一个密闭的内部为硬表面的容器，通过一个小的开口与外面大气相联系的结构，称为核姆霍兹共振器。 单个共振器示意图 2 吸声原理 单个共振器可看成由几个声学作用不同的声学元件所组成，开口管内及管口附件空气随声波而振动，是一个声质量元件；空腔内的压力随空气的胀缩而变化，是一个声顺元件；而空腔内的空气在一定程度内随声波而振动，也具有一定的声质量。空气在开口壁面的振动摩擦，由于粘滞阻尼和导热的作用，会使声能损耗，它的声学作用是一个声阻。当入射声波的频率接近共振器的固有频率时，孔颈的空气柱产生强烈振动，在振动过程中，由于克服摩擦阻力而消耗声能。反之，当入射声波频率远离共振器固有频率时，共振器振动很弱，因此声吸收作用很小，可见共振器吸声系数随频率而变化，最高吸声系数出现在共振频率处。 3 共振频率计算 单个共振器对频率有较强选择性，共振频率f0可由下式求得： 式中，c 为声速；S 为颈口面积，S=πr2；r 为颈口半径；V 为空腔体积；t为颈的深度，即板厚；d 为圆孔直径。因为颈部空气柱两端附近的空气也参加振动，需要对t 进行修正，其修正值一般取0.8d。
二、穿孔板共振吸声结构 1 结构形式 在各种薄板上穿孔并在板后设置空气层，必要时在空腔中加衬多孔吸声材料，可以组成穿孔板共振吸声结构，由于每个开口背后均有对应空腔，这一穿孔板结构即为许多并联的核姆霍兹共振器。一般硬质纤维板、胶合板、石膏板、纤维水泥板以及钢板、铝板均可作为穿孔板结构的面板材料。 穿孔板共振吸声结构简图 2 吸声原理 由于它是核姆霍兹共振器的组合，因此可看作是由质量和弹簧组成的一个共振系统。当入射声波的频率和系统的共振频率一致时，穿孔板颈的空气产生激烈振动摩擦，加强了吸收效应，形成了吸收峰，使声能显著衰减；远离共振频率时，则吸收作用小。如果在穿孔板后放置多孔材料增加声阻，会使结构吸收频率带加宽。 3 共振频率计算 穿孔板的共振频率 (Hz) 可按下式计算： 式中，L 为板后空气层厚度；t为板的厚度；d 为孔径；c 为声速；P 为穿孔率（穿孔面积/全面积×100%）。 三、微穿孔板共振吸声结构 1 结构形式 微穿孔板吸声结构是在普通穿孔板的基础上，为了加宽吸声频带，用板厚、孔径均在1mm以下、穿孔率为1%~5%的薄金属板与背后空气层组成共振吸声结构。由于穿孔细而密，因而比穿孔板的声阻大得多，而声质量要小得多，声阻与声质量之比大为提高，不用另加多孔材料就可以成为良好的吸声结构。
五大类吸声材料及吸声结构简介 1、多孔吸声材料 （1）多孔吸声材料的类型包括：有机纤维材料、麻棉毛毡、无机纤维材料、玻璃棉、岩棉、矿棉，脲醛泡沫塑料，氨基甲酸脂泡沫塑料等。聚氯乙烯和聚苯乙烯泡沫塑料不属于多孔材料，用于防震，隔热材料较适宜。 （2）构造特征：材料内部应有大量的微孔和间隙，而且这些微孔应尽可能细小并在材料内部是均匀分布的。材料内部的微孔应该是互相贯通的，而不是密闭的，单独的气泡和密闭间隙不起吸声作用。微孔向外敞开，使声波易于进入微孔内。 （3）吸声特性主要是高频，影响吸声性能的因素主要是材料的流阻，孔隙，结构因素、厚度、容重、背后条件的影响。 a.材料厚度的影响任何一种多孔材料的吸声系数，一般随着厚度的增加而提高其低频的吸声效果，而对高频影响不大。但材料厚度增加到一定程度后，吸声效果的提高就不明显了，所以为了提高材料的吸声性能而无限制地增加厚度是不适宜的。常用的多孔材料的厚度为: 玻璃棉，矿棉50—150mm 毛毡4---5mm 泡沫塑料25—50mm b.材料容重的影响 改变材料的容重可以间接控制材料内部微空尺寸。一般来讲，多孔材料容重的适当增加，意味着微孔的减少，能使低频吸声效果有所提高，但高频吸声性能却可能下降。合理选择吸声材料的容重对求得最佳的吸声效果是十分重要的，容重过大或过小都会对多孔材料的吸声性能产生不利的影响。 c.背后空气层的影响 多空材料背后有无空气层，对于吸声特性有重要影响。大部分纤维板状多孔材料都是周边固定在龙骨上，离墙50—150mm距离安装。材料空气层的作用相当于增加了材料的厚度，所以它的吸声特性随着空气层厚度增加而提高，当材料
