浅析毛细管网空调系统
xxx
（xx大学xxxxxxxx学院 xxxxxxxxxxxxx）
摘要：毛细管网空调系统是一种新型的节能系统。本文介绍了其原理、特点、存在的问题，并对毛细管网空调系统的应用进行了说明，提出具有广泛的应用前景。
关键词：毛细管网、节能、空调系统、舒适
0 引言
随着我国经济快速增长，人们生活水平得到了显著提高，但是能耗急速上升，能源供应和消费之间的矛盾日益突显，尤其在科学发展观作为我党行动指南以来，环境和节能减排问题得到越来越多的重视。另一方面，人们对住宅环境的舒适程度要求渐渐提高，调节住宅环境主要是靠空调系统。传统的空调方式已不能满足人们的需求，存在有明显的吹风感，头晕，供氧不足，空气质量明显下降和空调病的缺点，而且能效高，加重温室效应。因此，节能舒适安静的毛细管网空调系统应运而生，并克服传统空调的诸多弊端，已得到了广泛应用。
1 毛细管网空调系统原理
毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。水是一种高效、便宜而常见的传热介质，它的传热速度比空气快1000倍，毛细管平面系统就是利用水作为介质的一种辐射式空调末端系统。
毛细管网是由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径 20mm（壁厚 2mm 或2.3mm）的供回水主干管构成管网。保温层、散热层和毛细管网结合使用，复合成毛细管网换热器，毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。
冬季，毛细管内流淌着较低温度的热水,均匀柔和的向房间辐射热量；夏季毛细管内流动着温度较高的冷水,均匀柔和的向房间辐射冷量。由于毛细管席换热面积大，传热速度快，因此传热效率更高。
2 毛细管网空调系统的特点
毛细管网是集分水式结构，换热面积大、壁薄导热性好、换热均匀、水力损失小。制作毛细管网的原料可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点。毛细管网薄、柔、轻，安装方便、覆盖层可以薄，铺装面积可以大，所以毛细管网高效并可以有效利用低品位能源,实现节能和舒适效果。毛细管网虽然毛细管管壁薄,但是耐压能力很强,因为管道耐压是与直径的平方成反比的。
网毛细管网安装厚度少，可以灵活铺设在室内，安装方便、节省空间。系统封闭运行，
无废水废气污染，原料可以回收再循环利用，绿色环保。系统低温低压运行，材料和结构具有耐高温高压腐蚀的特点，寿命长久，可免维修。毛细管网是与装饰层结合安装的,一旦漏水很容易发现并查找到漏水点,因为流量很小，漏水也不会发生大的水淹事故造成重大损失。毛细管网是由ＰＰ-Ｒ原料制造,如果发现毛细管漏水,从漏水点剪断,用打火机等工具热熔焊死即可,几百根毛细管并联,一根去掉不会影响效果。
3 毛细管网空调系统存在的问题
结露现象：毛细管网空调系统本身无除湿功能，季节潮湿时空调房间结露现象严重，故辐射体表面的温度不能低于室内工况下的露点温度。因此，毛细管网承担的热、湿负荷有限，不能满足多数冷热负荷较大建筑的需要，尤其是无法保证在高温环境下的空调效果，必须配以新风处理体统，新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足，若新风量不足，除湿量达不到要求房间夏季结露问题难以解决。
自动控制系统：该系统必须配备可靠的防结露保护装置。一旦房间湿度过高，除湿量暂时不能满足要求，就需要有可靠的自动防结露探测及保护措施，由此也就必须相应的增加电磁阀及相应的电路控制系统。否则，当相对湿度超过60%时，有毛细管网的地方必然会产生结露现象。
安装问题：由于管网有连通管或加固件，其毛细管网的安装厚度有一定空间，故对建筑的装修改造留下较大的安全隐患。墙面敷设时，一旦发生结露或者漏水现象，将对电源、电气系统产生影响。由于毛细管网间距很小，很密集，在其有敷设的地方，不能钉东西或者打孔。毛细管网空调末端必须要配备室内集分水器，这会占据室内空间，而且其中流量计、调节阀较多，需要请专业人员进行维护。
运行及维护：毛细管网管径很小，很容易造成堵塞，需要设计合理的小循坏系统，并且在供水系统上加装过滤器。长期运行管道内滋生生物粘泥阻塞毛细管，确定系统不漏不渗透后可加入除氧剂或防冻液，破坏生物生长环境还需要经常维护，必要时采用机械脱氧除渣。
对水质要求很严格：增加了水处理设备的投资和运行费用。
4 毛细管网的应用
毛细管网在欧洲已经应用20多年。2005年毛细管网进入中国以来，也在很多项目上应用。毛细管网不仅只用于空调系统末端，也开始应用于前端，应用形式灵活多样，毛细管网设计和安装技术已经成熟。
为了使毛细管网技术真正进入供冷供暖领域，2009年年初，新加坡独资企业——郑州中南科莱空调设备有限公司，联合北京普来福环境技术有限公司共同开发适用于毛细管网工况的水地源热泵产品和空气源热泵产品，并深入研究毛细管网作为前端采集低温能源的采集装置施工工艺，以及作为室内末端释放能源的散冷散热施工工艺。
去年6月，德国CLINA总裁Chahed先生到普来福公司访问。作为毛细管热泵空调前端采集
低温能源的采集装置，可以安全、可靠、高效地从江水、湖水、城市污水中水、海水、工业废水中提取能量，从而大大拓展了毛细管热泵空调系统的应用范围。毛细管热泵空调目前较多应用于低温辐射采暖，因为这样更能体现出投资费用低、运行效果舒适、采暖费用低廉的显著优势。
毛细管热泵空调系统适用于大型住宅、别墅、写字楼、酒店、餐饮、医院等民用、公用建筑，更适合于对温湿度要求较高的厂房、酒窖等工业场所。低碳经济鼓励可再生能源的开发利用，毛细管热泵空调系统正是以高效利用低品位能源见长，同时实现了高舒适和低能耗，既符合国家节能减排降耗及住宅产业化政策，又满足人民群众对舒适健康生活的需求，推广应用前景巨大。
参考文献
[1] 仝小鹏浅谈毛细管网辐射采暖制冷系统应用
[2] 赵洪波浅谈毛细管网空调系统
[3]裴风、陈华、吴爱侠、安文卓、申景延毛细管网辐射供冷空调系统形式介绍
[4] 宣永梅毛细管网空调系统的研究现状
[5] 仝小鹏浅谈毛细管网辐射采暖制冷系统应用
[6] 任杰、兰海、周井明毛细管网平面辐射空调系统应用与推广
辐射式空调系统 xx （热能与动力工程11-02 5411020202xx） 摘要：毛细管辐射空调系统是温湿度独立控制的新型空调技术，是对传统空调技术的挑战和创新。主要介绍了毛细管辐射空调系统的工作原理、系统组成及末端特点，从其系统特点和设计要点方面进行了简要分析,并简要介绍了系统未来发展方向与优缺点与其应用。 关键词：辐射式空调，毛细管辐射，节能空调 1引言： 辐射制冷技术起源于20世纪70年代的欧洲和北美。随着现代化推进人们对舒适型空调以及节约能源要求越来越高，辐射空调系统迎来了飞速发展，它能满足更高层面的创造良好的舒适环境、提高室内空气品质和节能的发展方向。是一种值得推广的舒适节能的空调系统。被许多专家称为“未来的空调系统”。 2辐射空调原理： 辐射供冷(暖)是指降低(升高)围护结构内表面中一个或多个表面的温度，形成冷(热)辐射面，依靠辐射面与人体、家具及围护结构其余表面的辐射热交换进行供冷(暖)的技术方法。辐射面可通过在围护结构中设置冷(热)管道，也可在天花板或墙外表面加设辐射板来实现。由于辐射面及围护结构和家具表面温度的变化，导致它们和空气间的对流换热加强，增强供冷(暖)效果。在这种技术中，一般来说，辐射换热量占总热交换量的50%以上。 辐射空调系统是一种隐形空调．可以铺设在顶面、墙面以及地面．通过常温水(夏季l 6／1 8度，冬季28／32度)以辐射方式为房间制冷／制热，该系统无噪音，无风感，冷热均匀，是目前最高端的采暖制冷技术，代表着未来空调技术的主流方向。 3辐射供暖（冷）的优缺点 3.1辐射供暖的优点 1)节能较之传统方法，辐射供暖系统供水温度低，能耗相应较少。再者，可以使用热泵、太阳能、地热及低品位热能，可以进一步节省能量。一般认为，地板采暖比传统的采暖方式节能20%~30%； 2)舒适性强辐射采暖提高了室内平均辐射温度，使人体辐射散热大量减少，增强人体的舒适感。由于室温可以比采用散热器低，室内空气就不那么干燥； 3)可按户计量、分室调温； 4)成本与散热器基本持平； 3.2辐射供冷的优点 1)节能与常规空调系统比较节能28%~40%； 2)舒适性强一般认为，舒适条件下人体产生的热量，大致以如下比例散发：对流30%、辐射45%、蒸发25%。辐射供冷在夏季降低围护结构表面温度，加强人体辐射散热份额，提高了舒适性。
毛细管空调系统施工规范 目录 1 总则 (2) 2 术语 (3) 3 材料 (4) 3.1 材料的质量要求 (4) 4 施工 4.1 施工特点 (5) 4.2 施工形式 (5) 4.3 施工要求 (5) 4.4 施工前的准备工作 (6) 4.5 毛细管系统安装 (8) 4.6 毛细管热熔焊接要求 (8) 5 调试 5.1 系统调试需具备的条件 (9) 5.2 调试前的检查 (9) 5.3 水系统的充水、清洗及排气 (10) 5.4 设置各分区的流量调节 (10) 5.5 系统运行测试 (11) 附录1 毛细管抹灰工艺 (12) 附录2 毛细管系统特点 (13) 附录3 毛细管系统投资分析 (14) 附图A毛细管地板采暖温度随时间变化图 (15) 附图B 顶板抹灰埋管楼板构造 (15) 附图C 顶板抹灰埋管热量分析 (16) 附图D 毛细管地板辐射地板构造 (17) 附图E 毛细管地板采暖热量分析图 (18) 附图F 毛细管的两种结构形式 (19)
1总则 1.1 本规程适用于下列新建、扩建或改建的民用建筑 舒适性住宅楼、小区、别墅（群）等民用建筑 节能型多功能公用建筑 1.2 管道系统的设计、施工及验收符合现行国家标准《采暖通风与空气调节设计规范》及其他有关 标准、规范或规定
2术语 毛细管辐射采暖和制冷 一种以空调热水或冷冻水为媒介，主要通过辐射的形式向室内空气散热或散冷，调节室内温度，满足房间热舒适性的空调末端形式 露点传感器 安装在室内毛细管供水主管上的温度传感器，控制供水温度不低于设定的室内空气露点温度
3 材料 3.1 材料的质量要求 管材必须符合国家的有关规定。 毛细管模块,管道管件宜采用聚丙烯材料制成，所有的部件之间通过热熔焊接或快速连接件连接，由聚丙烯和其它不同的材料连接时，要使用带密封圈的接头。 毛细管的管径细小，可以弯曲，因此适合各种形状的天花板。 对于特殊尺寸的天花板也可根据用户订单量身定做。 4 施工 4.1 施工特点： （1）安装方式简易可靠（快速接口或热力焊接）。 （2）毛细管与天花可采用胶粘接、胶带粘接或卡钉连接等多种形式。 （3）毛细管自动排气。 （4）可很快修复破损。 4.2 施工形式 （1）、干式做法：模块式（金属吊顶模块，石膏板吊顶模块），现场制作式（毛细管 固定在石膏板或金属吊顶表面）。 （2）、湿式做法：用导热型砂浆直接固定（天花板、墙体、地板）。 4.3 施工要求 使用塑料的标准技术以及遵守塑料施工规范
毛细管网生态空调 1、系统介绍 以上海地区一建筑面积500㎡的办公楼为例。 图1为毛细管网辐射系统加新风除湿的空调系统示意图。该系统由室内毛细管网辐射末端、新风除湿系统和地源热泵机组3部分组成。 系统配备地源热泵机组两台，在夏季，一台提供17-19℃的高温冷水供毛细管网辐射末端，承担室内显热负荷，令一台提供7℃的低温冷水供新风除湿机组，承担新风和潜热负荷，冬季制备35℃水供系统辐射采暖。除此之外，为了使新风满足一定的舒适度要求，地源热泵机组内置余热回收设备，为新风的再热提供能量，使除湿后的低温新风温度升到17℃以上后再送入室内。 图1
1.1地源热泵机组 地源热泵是以地热能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源来提取采暖、制冷和生活用水的一种系统。典型的地源热泵通过埋地热交换器从土壤中吸热或向土壤中放热。夏季使用空调时，室内的余热经过热泵、地埋换热器释放到土壤中，同时为冬季蓄存热量；冬季供暖时，通过地埋换热器从土壤中吸热，经热泵将热量供给用户，同时在土壤中蓄存冷量，以备夏季空调用。地源热泵系统的能量来源于地下能源。它不向外界排放任何废气、废水、废渣，是一种理想的“绿色空调”。 在我国某些地区，地埋管换热器的出水温度能达到18℃左右，夏季可以直接满足室内辐射末端需要。所以地源热泵机组可以不用开启，而采用自然冷却模式，可以节约大量电能。 为了充分体现系统节能优势，本方案采用两套地源热泵机组，如图1。 1.2新风冷凝除湿系统 新风冷凝除湿系统是空调辐射系统正常运行的必要条件。一般将新风的绝对含湿量处理到低于室内绝对含湿量2g/kg以上。这样，处理后的新风除了承担新风本身的湿负荷和房间的散热量以外，还可以承担一部分室内的显热负荷。 为解决新风的再热可能造成能源浪费的问题，在本方案中利用热泵机组内的余热产生热水，在不增加系统能耗的前提下对新风进行再热升温处理。这一技术在目前已经很成熟，包括世博园“汉堡之家”的新风系统中也采用了这一功能，其相比溶液除湿而言具有初投资少，不会出现除湿溶液飘液问题的优点。 室内采用置换式送风，一般采取下送风上排风方式。置换送风的送风温度低于室内温度，冷空气沿地面蔓延形成新空气湖，人体温度远高于室内温度，低温新风在人体加热作用下上浮，包裹人体，让人始终处于新风环境中，并继续上浮通过排风口排出室外。这种气流方式为柱塞式单向流，如吸烟和人体异味都不会相互影响，包括甲醛在内的各种室内环境污染以最快速度排除。 置换新风实现最高室内空气品质。 1.3毛细管网辐射末端 毛细管网辐射式空调末端系统是把毛细管网安装在室内墙面、地面或顶棚上，以水作为介质，通热水的时候向室内辐射传热，通冷水把室内热量带走，将采暖和制冷在一套系统中实现，就像人体皮肤的毛细血管调节体温一样调节室温，柔和安静、无噪声、无吹风感、无污染、绿色生态，健康舒适。 辐射供暖供冷完全不同于对流和传导的热传递方式，以节能、舒适而著称。辐射换热作为在现代建筑空调系统中推广的一种导热方式，其亮点便是：令人舒适的热
空调系统主要部件 空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件 1.压缩机 压缩机是整个空调系统的核心，也是系统动力的源泉。整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。所以说压缩机的好坏会直接影响到整个空调的效果。 根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。速度型压缩机有离心式。 从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。封闭式压缩机又可分为半封闭和全封闭两种型式。半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。 2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。现在就冷凝器和蒸发器的分类和区别述说一下。 （1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。①、水冷式冷凝器冷凝器中制冷剂的热量被冷却水带走。冷却水可以一次流过，也可以循环使用。当循环使用时，需设置冷却塔或冷却水池。水冷式冷凝器分为壳管式、套管式、板式、螺旋板式等几种类型。②、空气冷却式冷凝器冷凝器中制冷剂放出的热量被空气带走，制冷剂在管内冷凝。这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。通常，空气冷却式冷凝器也叫风冷冷凝器。③、水和空气联合冷却式冷凝器冷凝器中制冷剂放出的热量同时由冷却水和空气带走，冷却水在管外喷淋蒸发时，吸收气化潜热，使管内制冷剂冷却和冷凝，因此耗水量少。这类冷凝器中有淋水式冷凝器和蒸发式冷凝器两种类型。 （2）、蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
目录 第一章设计分析 一毛细管网＋水源热泵“生态空调”技术背景分析 二生态空调工作原理及优点体现 第二章设计方案 一工程概况 二设计思路 三设计负荷 四设备选型 五运行费用概算 第三章地下水循环技术综述 第四章投资概算 第五章毛细管网＋水源热泵生态空调技术优势说明
第一章设计分析 一、毛细管网＋水源热泵生态空调技术背景分析 在传统空调发明了100年以后，中国人开始了解到一项新的空调技术，这就是温度湿度独立控制的新型空调系统，最具特色的部分就是以毛细管网为末端通过冷热辐射调节温度。但人们还想不到，这么先进的空调技术最初在欧洲被用于建造恒温酒窖，比如维持酒窖在一个温度15℃相对湿度70％的环境，这可能就是“恒温恒湿”概念的由来。每一个热的物体都会向周围环境发散红外辐射光线，且水比空气更能有效地传递热能，1立方的水和3840立方的空气所移动的热能是一样的。毛细管网系统就是利用了上述原理，把毛细管网安装在室内墙面、地面或顶棚上，通热水的时候向室内辐射传热，通冷水把室内热量带走，将采暖和制冷在一套系统中体现，就像人体皮肤的毛细血管调节体温一样调节室温，是一种仿生的回归自然的空调系统。在欧洲，越来越多的建筑正将辐射采暖制冷技术作为首要选择，这一技术不仅适合新建筑，更适合于既有建筑改造。随着全球能源成本越来越高，环境污染和温室效应加剧，各国政府都在提高节能减排的标准，使得更多专业人士热衷于推广使用毛细管网辐射采暖制冷技术并使之迅速蔓延，欧洲已经使用上千万平米，并且已经推广到美国和南美国家使用。北京普来福环境技术有限公司在清华大学和北京化工大学等单位大力支持下，打破欧洲技术垄断研制成功毛细管网换热器，通过权威部门检测制造技术超过同类产品，大大降低了生产和销售成本。通过大量实践试验我们也掌握了毛细管网系统的设计和安装方法，应用技术远高于国外先进水平，完全有办法避免毛细管网应用可
毛细管网辐射空调(现场连接式)安装施工工法 1前言 毛细管网辐射空调是一种以温度不低于设计环境露点温度（一般为一般为18～21℃）的冷水为冷媒，或以高于环境设计温度（一般28～32℃）的热水为热媒，在毛细管网栅内循环流动，通过与毛细管网栅结合的辐射面以辐射和对流的传热方式向室内制冷或供热的空调方式，是相对传统风机盘管空调末端形式而言，舒适度更高，运行更节能的一种新型空调末端形式。具有极高的舒适度，高效的节能效果，节约空间、安装方便，环保无污染等优点。 我公司在对外经贸大学科研楼等项目，采用毛细管网辐射空调末端现场连接式安装施工工艺，即将毛细管网栅铺设在吊顶石膏板上，用喷浆设备一次喷涂10～15mm厚粉刷石膏，进行饰面处理，形成毛细管网辐射空调的冷热辐射面，效果较好。在此施工经验基础上，总结完成了“毛细管网辐射空调(现场连接式)安装施工工法”。 2 特点 2.0.1毛细管网辐射空调末端系统集空调功能与装饰效果为一体，空调舒适度高，占用室内空间少，系统运行静音、节能。 2.0.2毛细管重量比较轻，布置比较灵活，安装方式便捷，工效高，质量好，工期短。 2.0.3毛细管抹灰辐射采用机械喷浆工艺，与手工抹灰相比，加快了施工进度，降低了施工成本。装饰效果美观。 3 适用范围 本工法适用于新建、改建和扩建的工业与民用建筑中毛细管网辐射空调(现场连接式)安装施工。 4 工艺原理 毛细管网辐射空调(现场连接式)安装施工工法，是指按照设计要求的铺设面，将毛细管网栅集合干管现场热熔连接，并与空调系统干管连接，试压合格后，将空调毛细管网栅铺设于吊顶石膏板上，采用机械喷涂抹灰的方式进行饰面层施工，形成毛细管网辐射空调的冷热辐射面，以辐射和对流的传热方式向室内制冷或供热。 5.工艺流程及操作要点 5.1工艺流程
毛细管网热泵空调系统暖通空调技术发展趋势编前语： 2009年9月22日，国家主席胡锦涛在联合国气候变化峰会开幕式上发表题为《携手应对气候变化挑战》的重要讲话，郑重承诺今后中国将进一步把应对气候变化纳入经济社会发展规划，并继续采取强有力的措施：一是加强节能、提高能效工作；二是大力发展可再生能源和核能；三是大力增加森林碳汇；四是大力发展绿色经济，积极发展低碳经济和循环经济，研发和推广气候友好技术。 毛细管热泵空调系统正是代表暖通空调技术发展趋势的环保节能、气候友好的可再生能源利用技术。 何为毛细管热泵空调系统？ PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温 20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温 26℃±2℃。为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。 该系统包括三个独立系统： 1、低品位能量采集系统：毛细管网作为水源能量采集器可以置于海洋、江河湖泊、工业废水、生活污水中高效提取能量，把传统开式取水系统变成闭式循环系统，不必考虑水质的影响。毛细管网土壤能量采集器埋置在浅层土壤中采集能量，解决了传统打深孔技术受地质条件影响大和效率低的问题。这样，从初投资和运行管理费用上都会大大节省。 2、热泵主机能量转换系统：水源热泵主机从低温水源中提取能量，向室内毛细管辐射末端系统供冷供暖，夏季运行时能能效比可达1：10，冬季供暖运行时可达1：8 ，远远高于传统的空调系统。如果没有适用的水源，也可以采用空气源热泵空调，直接从空气中提取能量。由于冬季供水水温只需28℃，所以空气源热泵空调的运行效率也会大大提高。 3、室内毛细管能量释放系统：如果仅用于供暖，超薄的毛细管网也可以当散热器，不占空间，不占层高，可以在地面、墙面和顶棚因地制宜安装，热反应时间10-30分钟，舒适性很强。与地板采暖相比，可以节省50mm豆石蓄热层，减轻建筑荷载，与传统地暖的综合
毛细管网＋热泵机组VS风机盘管＋热泵机组（综合对比）转 ?发布日期:2010-05-31 节能性分析 1、风机盘管利用对流的热传递形式达到采暖和供冷的目的，毛细管网主要利用热辐射的形式进行采暖和供冷，二者有着本质的区别。从人体热舒适性角度分析，夏季采用对流方式供冷，室内温度保持26℃时的人体舒适度，与采用辐射供冷，室内温度维持28℃时的人体舒适性是一样的。这个道理就像在冬季，两个外部条件完全相同的房间，一个采用地板采暖，一个采用普通散热器供暖，当两个房间室内温度都是20℃时，地板采暖房间人体裸身时并不感觉冷，而在安装了普通散热器房间裸身却感觉冷是一样的道理。可以这样说：利用毛细管网作为辐射末端，室内温度夏季28℃，冬季18℃；利用散热器和传统空调为末端，室内温度夏季26℃，冬季20℃，这两种情况下人的热舒适性是相同的。所以说达到同样的热舒适性，采用辐射供冷、热，比采用对流供冷、热单位建筑面积要求的负荷要小，这也正是《地板采暖设计规范》中室内设计温度比传统采暖方式规范中设计温度低2℃的原因。综上所述，以辐射方式供冷热为主的系统更节能。 2、风机盘管系统是温度和湿度混合处理系统，对于“温度”的处理方法是：夏季采用7℃冷水降温，冬季利用55℃或更高温度热水加温。毛细管网辐射系统是温度和湿度分开处理，对于温度的处理方式：夏季18℃高温冷水降温，冬季35℃冷水采暖，毛细管网
末端对于温度的要求使得热泵机组的效率（COP）大大提升（可提升至6），系统节能性显著提高。 3、毛细管网对于温度的处理：夏季18℃高温冷水供冷，冬季35℃冷水供暖的特性，更为直接利用可再生能源提供了便利条件，一般地下80米深处的温度16-20℃左右，而自然界中更有很多可直接利用的可再生能源等待我们去开发、利用。 室内空气品质分析 风机盘管系统是温湿度混合处理空气调节方式，靠对流来传导能量，空气的流动带来的气流组织不均、噪声污染、病菌滋生、空调病等，一直是空调行业无法克服的难题，这也使得人们一直在追求更高舒适度的“生态空调”。 温湿度独立处理空调技术可以从根本上克服传统空调的这些弊病，被人们一致认为是舒适节能型空调发展的方向，而毛细管网是热湿分开处理空调技术的理想选择。 毛细管网辐射采暖制冷配合湿度控制（本项目采用新风除湿）、新风系统，打造真正意义的健康舒适、节能环保的生态空调。毛细管网安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和的调节室温，不会出现局部区域过热或过冷，无噪声和强风感，无灰尘、细菌污染，夏天享受林荫般的凉爽，冬天享受阳光般的温馨，不会口干舌燥，避免引起病态建筑综合症，同时省去了空调清洗带来的大笔额外维护费用。
毛细管网辐射采暖供冷一般设计参数 1、每平米毛细管网的散热散冷量是根据国家空调所天津五恒实测数据并考虑到损耗系数规定的，具体如下： （1）空气中散热、冷量：q={T设计-[（T1+T2）/2] }×10 w/㎡； 发热量：q={ [（T1+T2）/2]- T设计}×10 w/㎡ (单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。实际设计时可参考《供热空调设计手册》第二版。 （2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。 2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。供热时供回水3-5℃温差。 3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。 4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm, 干管为de20。单片毛细管网标准宽度为1000mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。
5、毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。 6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。 7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。 8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。
传统空调与毛细管网空调对比
一、两种系统形式对比 1、 传统空调一般是由风机盘管+新风的空调系统形式。 夏季供回水温度一 般为 7℃/12℃；冬季所需供回水温度一般为 55℃/45℃。
2、 毛细管网空调是隐蔽在室内顶、 墙或地面的毛细管网栅+置换新风系统 +智能控制系统组成的新型空调形式。夏季供回水温度一般为 18℃/21℃；冬 季所需供回水温度一般为 35℃/32℃。
下图：毛细管网空调水系统组成示意 毛细管网空调水系统组成示意。
二、两种系统特点对比 1、舒适性对比 传统风机盘管+新风的空调形式 新风的空调形式：风机盘管在室内具有强吹风感， ，夏季向 室内吹强冷风，冬季向室内吹强热风 冬季向室内吹强热风；风机盘管噪音较大，风盘因为具有强 风盘因为具有强 吹风，所以送风口处产生低频噪音 风盘内风机长时间机械运转易产生机械 所以送风口处产生低频噪音，风盘内风机长时间机械运转易产生机械 震动、碰撞噪音。 毛细管网空调在各房间 在各房间内均无机械末端设备，无空调冷水、冷凝水管道 冷凝水管道， 不需要维修，靠接近于环境温度的毛细管网辐射面采暖或制冷 高舒适的恒温 靠接近于环境温度的毛细管网辐射面采暖或制冷。高舒适的恒温 环境，波长峰值可以改善人体微循环促进新陈代谢调节神经和呼吸系统 波长峰值可以改善人体微循环促进新陈代谢调节神经和呼吸系统， 波长峰值可以改善人体微循环促进新陈代谢调节神经和呼吸系统
传统的空调系统新风一般采用顶送顶回的组织形式，因为顶棚送风口送 风，所以风速较高，有强吹风，易产生噪音，送风、回风管路较粗大，占室 内空间大。 毛细管网空调采用地送、顶棚集中回风组织形式，送风口风速缓慢，无 噪音，室内换气充分、彻底，室内空气质量高。
上图为置换送风形式。其原理为：全置换式新风系统是将室外的空气经过 过滤、除尘、消毒、除湿、加湿等多级处理的新鲜空气以0.2-0.3m/s 的速度 从地面踢角或窗下的送风口送入室内。由于温度略低于室温，在地面形成新风 湖，溢满房间的每个角落。新风随着人体及室内热源缓慢攀升，并将人体及室 内的污浊空气带往高处，由卫生间或走廊顶部的排风口排出；新风连续下送上 回，形成置换式使用。下图：地面送风口
2、健康性对比 传统空调的风机盘管夏季完全在湿工况下运行， 冷凝水盘和盘管表面容易成
毛细管网空调技术——实现可再生能源最大程度应用的空调技术 一、毛细管网空调基本原理及发展史 1.人体恒温原理 所有的恒温动物都有一层富含毛细血管的表皮，我们人类也是一样。 这层毛细血管帮助我们调节体内的温度，在外部环境温度发生变化时让我们的体 温控制在36℃，从而使我们体内的器官不受外部环境温度影响。 周围温度高：皮肤表面血管扩张，血流增加，皮肤散热。 周围温度低：皮肤表面血管收缩，血流降低，防止体温散失。 2.毛细管网空调原理 采用 3.4x0.55mm或 4.3x0.8mm的塑料材质毛细管组成间隔10mm-30mm的网栅，在网栅中和人体血管中的液体流动速度基本相同，都在0.05-0.2m/s之间。辐射60%，对流40%的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，以及人体与周边的传热比例。静态环境使人体感到非常舒适，体感温度比室温高2~3℃，不会产生常规空调由于需 要满足制冷或制热量而采用高速送风时带来的吹风感和相应的干燥感觉。PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温26℃±2℃。为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。 3.国内外毛细管网空调技术发展史 1985年，德国人Donald Herbs发明了毛细管网系统。 1986年，在德国柏林的一个项目中首次应用。
毛细管网和风机盘管对比 The Standardization Office was revised on the afternoon of December 13, 2020
毛细管网＋热泵机组VS风机盘管＋热泵机组（综合对比）转 ?发布日期:2010-05-31 节能性分析 1、风机盘管利用对流的热传递形式达到采暖和供冷的目的，毛细管网主要利用热辐射的形式进行采暖和供冷，二者有着本质的区别。从人体热舒适性角度分析，夏季采用对流方式供冷，室内温度保持26℃时的人体舒适度，与采用辐射供冷，室内温度维持28℃时的人体舒适性是一样的。这个道理就像在冬季，两个外部条件完全相同的房间，一个采用地板采暖，一个采用普通散热器供暖，当两个房间室内温度都是20℃时，地板采暖房间人体裸身时并不感觉冷，而在安装了普通散热器房间裸身却感觉冷是一样的道理。可以这样说：利用毛细管网作为辐射末端，室内温度夏季28℃，冬季1 8℃；利用散热器和传统空调为末端，室内温度夏季26℃，冬季2 0℃，这两种情况下人的热舒适性是相同的。所以说达到同样的热舒适性，采用辐射供冷、热，比采用对流供冷、热单位建筑面积要求的负荷要小，这也正是《地板采暖设计规范》中室内设计温度比传统采暖方式规范中设计温度低2℃的原因。综上所述，以辐射方式供冷热为主的系统更节能。 2、风机盘管系统是温度和湿度混合处理系统，对于“温度”的处理方法是：夏季采用7℃冷水降温，冬季利用55℃或更高温度热水加温。毛细管网辐射系统是温度和湿度分开处理，对于温度的处理方式：夏季18℃高温冷水降温，冬季35℃冷水采暖，
毛细管网末端对于温度的要求使得热泵机组的效率（COP）大大提升（可提升至6），系统节能性显著提高。 3、毛细管网对于温度的处理：夏季18℃高温冷水供冷，冬季35℃冷水供暖的特性，更为直接利用可再生能源提供了便利条件，一般地下80米深处的温度16-20℃左右，而自然界中更有很多可直接利用的可再生能源等待我们去开发、利用。 室内空气品质分析 风机盘管系统是温湿度混合处理空气调节方式，靠对流来传导能量，空气的流动带来的气流组织不均、噪声污染、病菌滋生、空调病等，一直是空调行业无法克服的难题，这也使得人们一直在追求更高舒适度的“生态空调”。 温湿度独立处理空调技术可以从根本上克服传统空调的这些弊病，被人们一致认为是舒适节能型空调发展的方向，而毛细管网是热湿分开处理空调技术的理想选择。 毛细管网辐射采暖制冷配合湿度控制（本项目采用新风除湿）、新风系统，打造真正意义的健康舒适、节能环保的生态空调。毛细管网安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和的调节室温，不会出现局部区域过热或过冷，无噪声和强风感，无灰尘、细菌污染，夏天享受林荫般的凉爽，冬天享受阳光般的温馨，不会口干舌燥，避免引起病态建筑综合症，同时省去了空调清洗带来的大笔额外维护费用。
毛细管辐射式空调系统及应用前景 摘要：本文介绍了毛细管辐射式空调系统的形式及其优缺点，并通过分析国内形势，得出此系统应用前景广阔的结论。 关键词：毛细管；辐射；应用前景。 随着人们对室内舒适性要求的不断提高，我国的建筑能耗也在不断上升，如何处理舒适程度与建筑能耗之间的矛盾，便成为暖通空调界面临的问题。 现有的空调系统在不断的改进和完善过程中，仍存在一些问题，如：温湿度耦合处理带来的能量损失、难以达到室内热湿比变化的要求、冷表面滋生霉菌、对流吹风感、盘管送风的噪音超标以及室内重复安装环境调节系统等等，使空调系统在节约能源和提高舒适度方面受到制约。 因此，除了使用外墙保温和先进的门窗系统以优化围护结构、加强保温和隔热外，开发研究高舒适度、低成本又节能的室内环境调节系统势在必行。而毛细管辐射式空调系统则有望成为解决上述问题的方案之一。 1系统介绍 1907年，英国的巴克尔教授首先申请了辐射采暖的专利，自此，人们开始了对辐射采暖的研究[1]。20世纪70年代德国科学家根据仿生学原理发明了毛细管辐射式空调系统[2]，虽然多数时间内其备受冷落，但是，随着全球能源成本越来越高，环境污染和温室效应日益严重，各国政府都在提高节能减排的标准，使得毛细管辐射采暖制冷技术成为近年来业界研发热点。 1.1毛细管网的结构 毛细管网是由两根外径为20mm（壁厚2.0mm左右）的供、回水主干管和若干毛细管组成的集分水式结构，如下图。主干管与外径为3.5~5.0mm（壁厚0.9mm左右）、间距为10~120mm的毛细管束连接，形成不同面积的网栅，网栅长度和宽度可根据房间尺寸定制,最大宽度可达1000mm，长度定制范围为1~6m[3]。 图1.毛细管网结构 目前，制造毛细管网的原料可以采用PP-R、PE-RT或PB管，主干管之间、主干管与毛细管之间采用热熔连接，网栅具有耐高温、耐高压、耐腐蚀、换热面积大、换热均匀、换热效果好、水力损失小等特点，可以生产成型产品供选择。优质的PP-R毛细管网常温常压下能使用50年[4]。 1.2工作原理 毛细管辐射式空调系统一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。它模拟植物叶脉和人体的毛细血管机制，在室内形成毛细管网，利用毛细管网散热面积大、换热效率高的优势，与人体或周边环境进行有效地热交换，从而达到调节房间温度的作用；同时，由于毛细管网表面或辐射体表面与室内空气温差较小，能

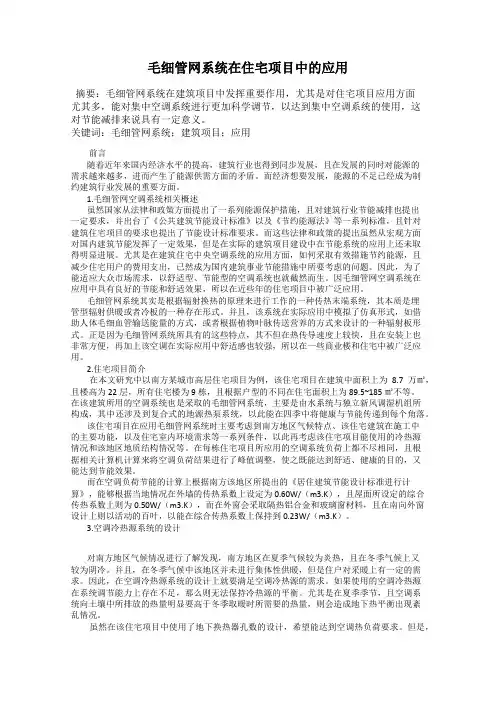

毛细管网系统在住宅项目中的应用 摘要：毛细管网系统在建筑项目中发挥重要作用，尤其是对住宅项目应用方面 尤其多，能对集中空调系统进行更加科学调节，以达到集中空调系统的使用，这 对节能减排来说具有一定意义。 关键词：毛细管网系统；建筑项目；应用 前言 随着近年来国内经济水平的提高，建筑行业也得到同步发展，且在发展的同时对能源的 需求越来越多，进而产生了能源供需方面的矛盾。而经济想要发展，能源的不足已经成为制 约建筑行业发展的重要方面。 1.毛细管网空调系统相关概述 虽然国家从法律和政策方面提出了一系列能源保护措施，且对建筑行业节能减排也提出 一定要求，并出台了《公共建筑节能设计标准》以及《节约能源法》等一系列标准，且针对 建筑住宅项目的要求也提出了节能设计标准要求。而这些法律和政策的提出虽然从宏观方面 对国内建筑节能发挥了一定效果，但是在实际的建筑项目建设中在节能系统的应用上还未取 得明显进展。尤其是在建筑住宅中央空调系统的应用方面，如何采取有效措施节约能源，且 减少住宅用户的费用支出，已然成为国内建筑事业节能措施中所要考虑的问题。因此，为了 能适应大众市场需求，以舒适型、节能型的空调系统也就截然而生。因毛细管网空调系统在 应用中具有良好的节能和舒适效果，所以在近些年的住宅项目中被广泛应用。 毛细管网系统其实是根据辐射换热的原理来进行工作的一种传热末端系统，其本质是埋 管型辐射供暖或者冷板的一种存在形式。并且，该系统在实际应用中模拟了仿真形式，如借 助人体毛细血管输送能量的方式，或者根据植物叶脉传送营养的方式来设计的一种辐射板形式。正是因为毛细管网系统所具有的这些特点，其不但在热传导速度上较快，且在安装上也 非常方便，再加上该空调在实际应用中舒适感也较强，所以在一些商业楼和住宅中被广泛应用。 2.住宅项目简介 在本文研究中以南方某城市高层住宅项目为例，该住宅项目在建筑中面积上为8.7万㎡，且楼高为22层，所有住宅楼为9栋，且根据户型的不同在住宅面积上为89.5~185㎡不等。 在该建筑所用的空调系统也是采取的毛细管网系统，主要是由水系统与独立新风调湿机组所 构成，其中还涉及到复合式的地源热泵系统，以此能在四季中将健康与节能传递到每个角落。 该住宅项目在应用毛细管网系统时主要考虑到南方地区气候特点、该住宅建筑在施工中 的主要功能，以及住宅室内环境需求等一系列条件，以此再考虑该住宅项目能使用的冷热源 情况和该地区地质结构情况等。在每栋住宅项目所应用的空调系统负荷上都不尽相同，且根 据相关计算机计算来将空调负荷结果进行了峰值调整，使之既能达到舒适、健康的目的，又 能达到节能效果。 而在空调负荷节能的计算上根据南方该地区所提出的《居住建筑节能设计标准进行计算》，能够根据当地情况在外墙的传热系数上设定为0.60W/（m3.K），且屋面所设定的综合传热系数上则为0.50W/（m3.K），而在外窗会采取隔热铝合金和玻璃窗材料，且在南向外窗设计上则以活动的百叶，以能在综合传热系数上保持到0.23W/（m3.K）。 3.空调冷热源系统的设计 对南方地区气候情况进行了解发现，南方地区在夏季气候较为炎热，且在冬季气候上又 较为阴冷。并且，在冬季气候中该地区并未进行集体性供暖，但是住户对采暖上有一定的需求。因此，在空调冷热源系统的设计上就要满足空调冷热源的需求。如果使用的空调冷热源 在系统调节能力上存在不足，那么则无法保持冷热源的平衡。尤其是在夏季季节，且空调系 统向土壤中所排放的热量明显要高于冬季取暖时所需要的热量，则会造成地下热平衡出现紊 乱情况。 虽然在该住宅项目中使用了地下换热器孔数的设计，希望能达到空调热负荷要求。但是，
