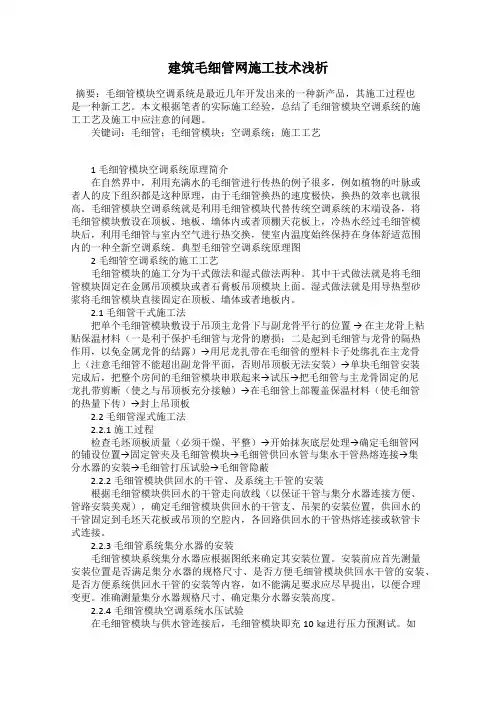

毛细管网技术介绍
专家认为,毛细管网是可以改变人类未来生活方式的先进暖通空调末端。毛细管网以水为介质输送能量,厚度一般4.3mm,轻薄、柔软、荷载小,有多种方便灵活的安装形式,具有高效节能和高舒适度的特点。毛细管网可以与装饰层结合安装在顶棚、地面或墙面,均匀散布能量,就像皮肤中的毛细血管一样柔和地调节室内温度。毛细管网可以安装在墙体内腔,这种空气调节墙不需要任何风机动力,靠温差自动“呼吸”室内空气,促进室内空气循环,柔和安静无任何噪声,排除夏季室内余湿,也有调温和净化功能。这两类安装形式可以结合使用,还可以和新风换气系统结合起来,保证室内舒适的温度、湿度和高品质的空气质量。
此前,毛细管网制造技术为德国企业高度垄断,一直被认为只有高端项目才能够使用的产品,北京普来福环境技术有限公司和化工大学合作,在北京科委支持下,成功实现了毛细管网的国产化,大大降低了生产成本,为广泛的推广应用提供了可能。
普来福公司毛细管网项目通过了国家化学建材检测中心、国家空调设备质量监督检验中心的各项权威测试,目前质量标准已经高于德国同类产品,住宅与城乡建设部组织国内著名专家对普来福毛细管网产品的科技成果评估认为:国内首创、主要性能指标国际先进。该项目获得了国家科技部和北京科委技术创新基金重点扶持,产品已经成功应用于国家重点工程国奥村及一批国家“十一五”支撑计划之节能示范工程中,住宅与城乡建设部官方网站首页专题介绍《毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切》。目前,由中国建筑工业出版社出版发行的《实用供热制冷设计手册》(第二版)第六章《辐射供热与供冷》是毛细管网设计应用的指导性文件。中国建筑科学研究院邀请普来福公司参与毛细管网国家标准的编制,预计在2010年颁布。

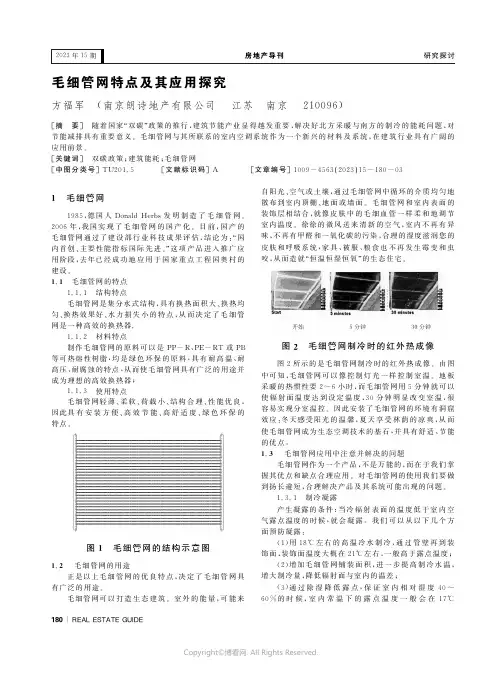

毛细管网优越性是结构特点、材料特点和使用特点三方面决定的。
1、结构特点:毛细管网是集分水式结构,两根供水主管由若干毛细管连接而成,具有换热面积大、换热均匀、换热效果好、水力损失小的特点,决定了毛细管网是一种高效的换热器。
2、材料特点:制作毛细管网的原料可以是PP-R、PE-RT或PB,可热熔成型,是绿色环保的原料,具有耐高温、耐高压、耐腐蚀的特点。因此毛细管网可以有广泛的用途,是理想的高效换热器。
3、使用特点:毛细管网轻薄、柔软、荷载小、结构合理、性能优良,因此具有安装方便、高效节能、高舒适度、绿色环保的特点。
医学专家这样描述毛细管网:“整个毛细管网温度调节系统可以看作是人体的血液循环系统,集分水式毛细管网就是毛细血管,供回水主干管就是动脉和静脉血管、机组就是心脏,载体介质就是血液,而智能化的温控装臵就是神经中枢和大脑。辅助的新风系统就是呼吸系统,调节湿度并保证空气品质。真正意义的生态建筑啊!”
目前,毛细管网在欧洲已经有20多年应用的历史,有千万平米以上的应用规模,自2005年该产品引入中国以来,主要在一些节能示范项目和高端地产项目中应用。随着毛细管网的国产化,南京朗诗、国奥村等项目都应用了国产毛细管网,住房与城乡建设部科技发展中心和住宅产业中心今年开始重点推广。
毛细管网的推广应用前景十分巨大,既符合了国家节能减排降耗及住宅产业化政策,又满足人民群众对舒适健康生活的需求。普来福毛细管网生产基地在多方支持下已经投产运行,一期实现了年产能力60万平方米,随着市场需要可以很快扩大到年产2000万平米的规模。毛细管网以其技术性和经济性的优势将普及用作隐形散热器、超薄地板采暖和辐射采暖供冷和“呼吸式”空调墙。
推介“中国制造”普来福毛细管网
1、普来福毛细管网质量可靠,目前质量标准高于国外同类产品,通过了国家化
学建筑材料测试中心和国家空调设备质量监督检验多项测试(详见附件),完全满足该项目的应用要求。
2、通过住房与城乡建设部科技发展促进中心评估推广:国内首创、主要性能指
标国际先进。产品成功应用于国家重点工程国奥村建设及一批国家“十一五”支撑计划之节能示范工程中。
3、目前普来福毛细管网年生产能力60万平米,生产初具规模,供货充分保证,
一般收到订单15个工作日内供货。
4、产品进入全面的市场推广阶段,普来福公司以毛细管网技术为核心提供整
体室内环境解决方案。
5、现行地板采暖设计规范存在问题很多,已经开始修订。普来福公司是国家
标准《民用建筑采暖通风与空气调节设计规范》参编单位,毛细管网设计
应用国家标准即将颁布。
6、对示范项目提供全面技术支持和特殊价格优惠。
附:国家权威机构对普来福毛细管网的有关检测报告
(1)国家化学建材检验中心的报告:
A、8760h测试;
B、5000次冷热循环测试;
C、爆破试验,爆破压力5.6MPa;
D、通过循环压力冲击试验,10000个周期;
E、环应力实验。
(2)国家空调设备质量监督检验中心的报告(节点举例):
节点A举例:样品在供水温度45℃,回水温度40℃,基准点温度20℃,单位面积散热量Q dr=240.88 W/m2; 样品在供水温度15℃,回水温度20℃,基准点温度26℃时,
单位面积散冷量Qdl=122.84 W/m2。
毛细管网用途广泛
“火墙式”——隐形散热器
“地暖式”——超薄地板采暖
“空调式”(1)——辐射采暖制冷
“空调式”(2)——呼吸式空调墙
水源热泵前端集热散冷的毛细管网网箱、其他热回收、热交换器等

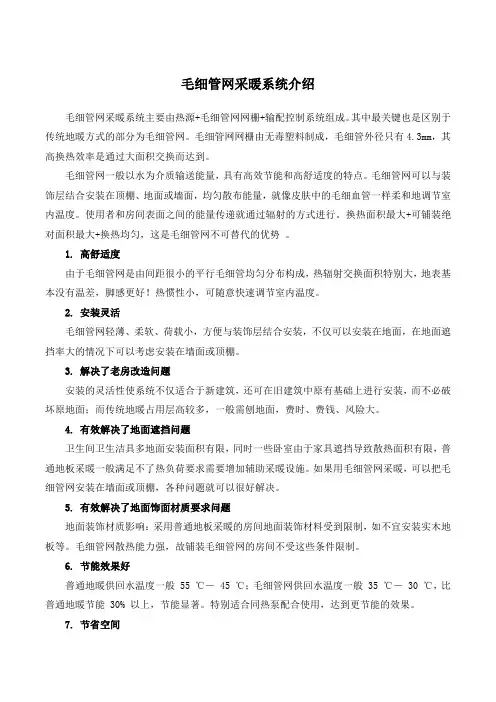

毛细管网替代传统采暖空调方式技术优势和经济优势巨大
1、技术优势:
(1)毛细管网单位面积散热量大,轻薄、柔软、荷载小,方便与装饰层结合安装,不仅可以安装在地面,在地面遮挡率大的情况下可以考虑安装在墙面或顶棚,寿命与建筑物相当,绿色环保,免维修。
A、卫生间:要求温度高,但地面采暖可利用面积小,这是大多采用地板采暖的项目令技术人员费心考虑的问题。一般采用增加辅助加热设备的办法,既受到安装位臵限制,又增加了建设成本。如果用毛细管网采暖,可以把毛细管网安装在墙面或顶棚,各种问题就可以很好解决。国家重点工程国奥村的卫生间采暖就采用了这个方案,北京城建设计研究院的该辅助采暖设计方案因“国内首创、效果优良”获得了暖通设计优胜奖。
B、部分卧室:冷墙多,窗大,热负荷大,家具遮挡面积大,普通地板采暖有效散热面积小。这种情况下可以考虑把毛细管网安装在地面或顶棚。
C、地面装饰材质影响:采用普通地板采暖的房间地面装饰材料受到限制,如不宜安装实木地板等。铺装毛细管网的房间不受这些条件限制。
(2)热惯性:普通地板采暖热惯性一般4-6小时,毛细管网热惯性0.5
小时,舒适性更强,更方便于分室分时智能温控。
(3)节能效果好:普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般40℃-35℃,常称为高温冷水采暖,用能品位低,节能显著。
(4)毛细管网可以供冷辐射,一个系统两用。毛细管网是集分水式结构,地面温度十分均匀以至于可以用18℃左右冷水辐射制冷,替代传统空调系统解决室内显热问题,轻柔安静没有传统空调的强风感,极高的舒适度。
2、经济性分析
(1)“火墙式”——毛细管网隐蔽安装在部分墙面,作为隐形散热器解决室内供暖。
根据权威部门测试结果和大量工程实践,间距20mm毛细管网每平方米散热(冷)能力为10w/℃温差(供回水平均温度-室温)。
以一个100m2房间计算,热负荷5Kw,设计温度20℃。如果用散热器供暖,供回水温度一般应该80/60℃,我们以传统散热器的回水温度即60℃就可以作为毛细管网散热器的供水温度,回水温度57℃,则每平方米毛细管网散热能力38 5W。考虑遮挡等因素80%,毛细管网安装面积S=5000/385/0.8=16平方米。即是说100m2房间墙面安装16平方米毛细管网就能达到采暖要求。
按市场价220元/平米,造价为3520元,折合每平米35.2元。如果再考虑到一些辅助的设备,综合成本约为4500元,折合每平米45元。普通的散热器,质量稍好一点的每平米80元以上,配合精装修,加上一些特殊的阀门,管材、辅材,施工等,综合成本约为10000元,折合每平米100元。可以看出,毛细管网如果仅仅作为散热器使用,造价上要比普通散热器低50%左右。
毛细管网自身厚度4.3mm,可以隐蔽式安装不占空间,直接用10mm石灰砂浆抹在墙面上,对流和辐射采暖统一。传统散热器需要占用很大的空间,局部空气对流墙体变黑。毛细管网隐形安装以整个墙面做散热器,散热非常均匀,采暖效果跟东北的火墙很相似,热效率很高。
(2)“地暖式”——毛细管网铺装在地面,用作超薄地板采暖。
普通地板采暖的供回水温度一般55/45℃,直接安装成本按每平米80-13 0元估计,加上50mm豆石混凝土的成本每平米30元左右,核算下来综合成本为每平米110-160元(还没有考虑增加荷载及占据地面厚度80mm。)
如果毛细管网也采用地板采暖的供水温度,地面温度过高,所以不需要这么高温度。考虑地面采暖的舒适度,地面温度30℃左右,毛细管网地面辐射采暖供回水温度宜为35/32℃,每平方米散热能力135w,考虑地面遮挡率大因素,铺装毛细管网S=5000/135/0.6=62平方米,造价62×220=13640元,折合成本约每平米136元左右,这个价格与传统地暖基本持平。

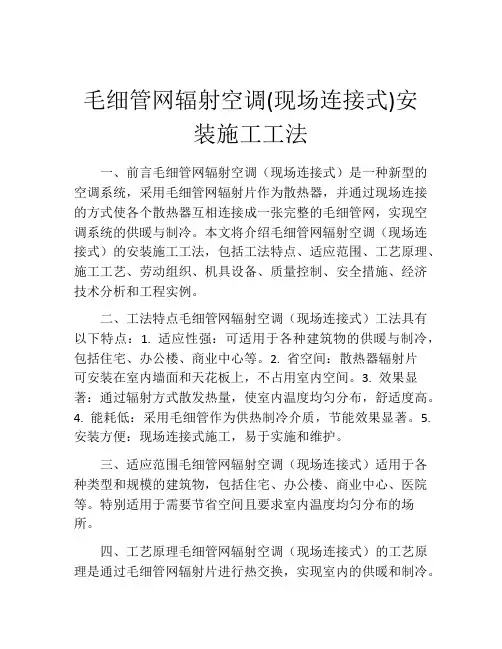

(3)“空调式”——辐射采暖供冷和呼吸式空调墙
特别强调,毛细管网辐射采暖因为温度散布十分均匀,以致于可以辐射供冷不容易凝露,一个系统两用,太值了。辐射方式采暖供冷没有强风和噪声,柔和均匀,被公认为是高度舒适健康的空调方式。当然,作为辐射供冷方式,系统远远比辐射采暖复杂,在满足制冷量的同时又要保证冷辐射面不发生凝露,需要比较高的冷水水温和湿度控制,受露点温度限制每平米毛细管网供冷量有限,一般60w左右。而夏季冷负荷远远大于冬季采暖负荷,需要铺装足够面积的毛细管网才能达到制冷效果。
以一个100m2房间计算,显热负荷7Kw,设计温度26℃。铺装毛细管网的面积S应该为S=7000/65/0.8=135平方米,毛细管网材料价格约30000元,管道、控制及施工安装6000元,湿度控制(如新风)12000元,制冷机组12000元,总造价60000元左右。
但是如果我们仔细考虑就会发现:我们用毛细管网一套系统就替代了传统采暖空调的两套系统,而且达到极高的健康舒适水平,又免于维修和清洗,系统末端寿命和建筑物相当。北方地区住宅一般都有空调和采暖两套系统,传统空调(以V RV系统为例)每平米成本400-600元,地板采暖综合成本每平米100-150元,合计500-750元。如此算来,国产化毛细管网在应用过程中并不存在价格上的瓶颈。
(4)“恒温恒湿生态空调概念”增加建筑科技含量提高建筑品质,是楼盘的大卖点带来巨大经济效益。综上所诉,毛细管网的应用,响应了国家节能减排的号召,满足社会对舒适健康生活的追求,可以大幅提高建筑品味和附加值。让一个普通住宅项目,具有了高端科技地产的特点。
普来福毛细管网生态空调“套餐”
毛细管网冷暖辐射+新风调节系统
集分水器阀部件管网铺装面积新风调节系统控制
意大利EMMETI 原装集分水器及阀部件,
集水器、分水器主杆及集水器各支路带温度计,分水器各支路带可微调流量计一般应达到1.0
倍采暖面积以上
组合式空调机组
集中处理室内空
气:新风引入,
排风热回收,冬
季加热加湿,夏
季除湿降温,消
毒杀菌,保证室
内的温度、湿度、
洁净度等空气品
质要求
意大利EMMETI
电热执行器,普
来福PLATFORM
露点保护温控
器,分室分时智
能温度控制和露
点控制
毛细管网冷暖辐射+室内空气调节系统
集分水器阀部件管网铺装面积室内空气调节系
统
控制
意大利EMMETI 原装集分水器及阀部件,
集水器、分水器主杆及集水器各支路带温度计,分水器各支路带可微调流量计一般应达到1.0
倍采暖面积以上
可以采取风机盘
管等常规的空调
方式控制夏季室
内的湿度,确保
毛细管网辐射制
冷能力。
意大利EMMETI
电热执行器,普
来福PLATFORM
露点保护温控
器,分室分时智
能温度控制和露
点控制
全水毛细管网采暖空调系统
集分水器阀部件管网铺装面积空气调节系统控制
意大利EMMETI原装集分水器及阀部件,
集水器、分水器主杆及集水器各支路一般应达到1.0
倍采暖面积以
上
各空调区分别
安装重力循环
式毛细管网空
气调节柜,冬季
加热,夏季除湿
意大利EMMETI
电热执行器,普
来福PLATFORM
露点保护温控
器,分室分时智
毛细管柱应用范围及使用温度 一、SPB-1型非极性柱(键合,聚二甲基硅氧烷) 对照品牌:HP-1,DB-1,BP-1,CP-SIL 5CB,UItra-1,007-1,RTx-1,AT-1 类似固定相:SE-30,SP-2100,OV-1,OV-101 使用温度:-60℃-320℃ 应用范围:烷烃,芳烃,多环芳烃,醇,酚,酮,酯,醛,胺,卤代烃,吡啶,糖衍生物,氨基酸衍生物,维生素衍生物,镇痛药,农药,溶剂,胆固醇,香料,咖啡,食品添加剂等 二、SPB-5型弱极性柱(键合,5%苯基,95%甲基聚硅氧烷) 对照品牌:HP-5,DB-5,BP-5,CP-SIL 8CB,UItra-2,007-2,RTx-5,AT-5 类似固定相:SE-54,SE-52,OV-73 使用温度:-60℃-320℃ 应用范围:烷基苯,多环芳烃,醇,酚,酮,脂肪酸酯,苯二甲酸酯,硝基芳烃,芳胺,烷基胺,联苯胺,卤代烃,多氯联苯,糖类衍生物,维生素衍生物,有机酸,镇痛药,农药,抗组胺药,溶剂,生物碱,防腐剂,香料等
三、SUPELCOWAX 10型极性柱(键合,聚乙二醇二万) 对照品牌:HP-Wax,DB- Wax,BP-20,CP- Wax 52CB,HP-INNO Wax,AT- Wax 类似固定相:PEG-20M,CARBOWAX-20M 使用温度:35℃-280℃ 应用范围:低沸点芳烃,醇,酮,酯,醛,醚,乙二醇,丙二醇,甘油,吡啶,胺,亚硝胺,卤代烃,胆汁酸衍生物,冰片,薄荷,精油,香料,酒,苯乙烯,茶,溶剂等 四、SPB-50型中等极性柱(键合,50%二苯基,50%二甲基聚硅氧烷) 对照品牌:HP-50,HP-17,DB-17,007-17,RTx-50,AT-50 类似固定相:OV-17,SP-2250 使用温度:30℃-310℃ 应用范围:烷烃,低沸点芳烃,多环芳烃,醇,甘油三酸酯,喹啉,卤素化合物,精油,香料,农药,酯,镇痛药,除草剂等 五SPB-1701型中等极性柱(键合,14%氰丙基,86%二甲基聚硅氧烷) 对照品牌:HP-1701,DB-1701,007-1701,RTx-1701,AT-1701,BP-10,CP-Sil 19CB 类似固定相:OV-1701,SP-2250 使用温度:室温-280℃ 应用范围:醇,卤素化合物,有机氯农药,酸性药物,有机磷,除草剂等
毛细管柱固定相知识简介 固定液使用 固定相: AT SE-30,AT OV-1 组成100%甲基聚硅氧烷 极性非极性 应用碳氢化合物 同类型号DB(HP) -1、AC1、SPB-1、CPSIL5、DM-1、RT-1 使用温度50—300℃ 固定相: AT OV-101 组成100%甲基聚硅氧烷(胶体) 极性非极性 应用氨基酸、基油 同类型号HP-101、AC1 、SP-2100 使用温度0—350℃ 固定相: AT SE-52AT SE-54 组成5%苯基甲基聚硅氧烷,1%乙烯基5%苯基甲基聚硅氧烷 极性非极性 应用多核芳烃、酚、酯、碳氢化合物、药物、醇 同类型号DB(HP)-5、AC5、SPB-5、DM-5、CPSiL8、Rtx-5 使用温度50—350℃ 固定相: AT OV-1701 组成7%氰丙基7%苯基甲基聚硅氧烷 极性非极性 应用药物、醇、酯、硝基化合物 同类型号DB(HP)-1701、AC10、DB-1701、SPB-1701、RT-1701、CP-Sil 19CB 使用温度0—280℃ 固定相: AT XE-60 组成25%氰乙基甲基聚硅氧烷 极性中极性
应用酯、硝基化合物 同类型号DB (HP) -225、AC225 使用温度0—280℃ 固定相: AT OV-17 组成50%苯基甲基聚硅氧烷 极性中极性 应用药物、农药 同类型号DB(HP)-17、AC10 使用温度0—250℃ 固定相: AT FFAP 组成聚乙二醇—TPA改性 极性极性 应用酸、醇、醛、酯、腈、酮、基油 同类型号DB (HP) –FFAP、SP-1000、Supecl-NUKOL、AC20 使用温度50—250℃ 固定相: AT PEG-20M 组成聚乙二醇—20M 极性极性 应用 同类型号HP- Wax、DB-Wax、AC20 使用温度50—200℃ 固定相: AT 农残Ⅰ号AT 农残Ⅱ号 组成 极性 应用六六六、DDT等八种含氯农药拟除虫菊酯类、含磷类农药 同类型号SPB-608、HP-608 使用温度25—300℃ 二、毛细管柱内径 0.53mm 具有近似填充柱的负荷量,总柱效则远远超过填充柱。达到同样的分
毛细管网生态空调 1、系统介绍 以上海地区一建筑面积500㎡的办公楼为例。 图1为毛细管网辐射系统加新风除湿的空调系统示意图。该系统由室内毛细管网辐射末端、新风除湿系统和地源热泵机组3部分组成。 系统配备地源热泵机组两台,在夏季,一台提供17-19℃的高温冷水供毛细管网辐射末端,承担室内显热负荷,令一台提供7℃的低温冷水供新风除湿机组,承担新风和潜热负荷,冬季制备35℃水供系统辐射采暖。除此之外,为了使新风满足一定的舒适度要求,地源热泵机组内置余热回收设备,为新风的再热提供能量,使除湿后的低温新风温度升到17℃以上后再送入室内。 图1
1.1地源热泵机组 地源热泵是以地热能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源来提取采暖、制冷和生活用水的一种系统。典型的地源热泵通过埋地热交换器从土壤中吸热或向土壤中放热。夏季使用空调时,室内的余热经过热泵、地埋换热器释放到土壤中,同时为冬季蓄存热量;冬季供暖时,通过地埋换热器从土壤中吸热,经热泵将热量供给用户,同时在土壤中蓄存冷量,以备夏季空调用。地源热泵系统的能量来源于地下能源。它不向外界排放任何废气、废水、废渣,是一种理想的“绿色空调”。 在我国某些地区,地埋管换热器的出水温度能达到18℃左右,夏季可以直接满足室内辐射末端需要。所以地源热泵机组可以不用开启,而采用自然冷却模式,可以节约大量电能。 为了充分体现系统节能优势,本方案采用两套地源热泵机组,如图1。 1.2新风冷凝除湿系统 新风冷凝除湿系统是空调辐射系统正常运行的必要条件。一般将新风的绝对含湿量处理到低于室内绝对含湿量2g/kg以上。这样,处理后的新风除了承担新风本身的湿负荷和房间的散热量以外,还可以承担一部分室内的显热负荷。 为解决新风的再热可能造成能源浪费的问题,在本方案中利用热泵机组内的余热产生热水,在不增加系统能耗的前提下对新风进行再热升温处理。这一技术在目前已经很成熟,包括世博园“汉堡之家”的新风系统中也采用了这一功能,其相比溶液除湿而言具有初投资少,不会出现除湿溶液飘液问题的优点。 室内采用置换式送风,一般采取下送风上排风方式。置换送风的送风温度低于室内温度,冷空气沿地面蔓延形成新空气湖,人体温度远高于室内温度,低温新风在人体加热作用下上浮,包裹人体,让人始终处于新风环境中,并继续上浮通过排风口排出室外。这种气流方式为柱塞式单向流,如吸烟和人体异味都不会相互影响,包括甲醛在内的各种室内环境污染以最快速度排除。 置换新风实现最高室内空气品质。 1.3毛细管网辐射末端 毛细管网辐射式空调末端系统是把毛细管网安装在室内墙面、地面或顶棚上,以水作为介质,通热水的时候向室内辐射传热,通冷水把室内热量带走,将采暖和制冷在一套系统中实现,就像人体皮肤的毛细血管调节体温一样调节室温,柔和安静、无噪声、无吹风感、无污染、绿色生态,健康舒适。 辐射供暖供冷完全不同于对流和传导的热传递方式,以节能、舒适而著称。辐射换热作为在现代建筑空调系统中推广的一种导热方式,其亮点便是:令人舒适的热
安捷伦公司毛细管色谱柱 安捷伦公司的毛细管色谱柱自从Agilent公司合并了JW公司后其品质已达到世界一流水准就连它的价格也和DB系列完全一致。 HP-1-二甲基聚硅氧烷柱 说明:这是最常用的非极性键合固定相,HP-1(二甲基聚硅氧烷),具有极好的热稳定性并且在高温下流失很小,具有低的检测限 相似的固定相:DB-1,Rtx-1,SPB-1,CP Sil5CB,MDN-1,DB-1h.t.,AT-1007-1 恒温/程序升温温度范围:-60至325/350℃,-60至300/320℃0.53内径,-60至260/280℃>2.0mm 液膜 应用:胺类、烃类、农药、多氯联苯、酚类、含硫化合物 HP-125m,0.20mm,0.33um HP-130m,0.32mm,0.25um HP-115m,0.25mm,0.25um HP-130m,0.32mm,1.0um HP-130m,0.25mm,0.25um HP-160m,0.32mm,0.25um HP-160m,0.25mm,0.25um HP-115m,0.53mm,1.5um HP-130m,0.53mm,2.65um HP-35-二苯基-65%-二甲基硅氧烷共聚物 说明:HP-35柱是用苯基取代甲基的聚硅氧烷固定相柱。EPA(美国环保暑)方法8081和UPS(美国药典)G-42中已经指定用此固定相。HP-35的中极性使其成为分析杀虫剂、除草剂、药物和胺的良好选择。 相似的固定相:DB-35,Rtx-35,SPB-35,AT-35,Sup-herb 等温/程序升温温度范围:-40至300/320℃40至280/300℃ 应用:芳氯物(Aroclors)、胺类、杀虫剂、药品 HP-3515m,0.25mm,0.25um HP-3530m,0.32mm,0.15um HP-3530m,0.25mm,0.25um HP-3530m,0.32mm,0.25um HP-35,60meter,0.25mm,0.25um HP-3530m,0.32mm,0.5um HP-FFAP(键合和改性的交联聚乙二醇) 说明:HP-FFAP柱主要特点是能够分析有机酸、游离脂肪酸或用于一些需要定量分析微量酸样品。这一固定相经过改性并具有很强惰性,适合于分析溶于水的酸,碳数高达C24的脂肪酸可以用此柱进行分析,而无需费时费钱的衍生化处理。HP-FFAP柱是交联又键合的色谱柱,可以避免在进水样是色谱柱被毁坏,操作在60℃到260℃之间,不需要事先进行预处理即可得到好的结果,此柱可以用溶剂冲洗,延长寿命。 相似的固定相:DB-FFAP Stabilwax,OP WAX58cb,Nukol SP1000D 等温/程序升温温度范围:60至240/250℃对0.35mm内径柱,60℃到230/240℃ 应用:磷类、醇类、醛类、酮类、腈类。 HP-FFAP25m,0.20mm,0.3um HP-FFAP,30m,0.32mm,0.25um HP-FFAP,30m,0.25mm,0.25um HP-FFAP30m,0.53mm,1.0um HP-FFAP25m,0.32mm,0.5um HP-PLOT分子筛色谱柱 说明:对于需要分离氩气和氧气而不用昂贵的低温冷却的应用实验中,选择厚膜HP-PLOT Molesieve/5A柱。对大部分应用来说,经济的厚膜柱比较理想,包括在不到10秒的常规空气检测和分析。薄膜柱可在次低温下分离氩气和氧气。 相似的固定相:CP Molesieve5A,GS Molesieve,RT-Msieve13X,Mol Sieve5A-PLOT 等温/程序升温温度范围:350℃ 应用:稀有气体,永久气体。
选择毛细管柱的几个指标 本部分介绍了毛细管柱的固定液、内径、柱长度和膜厚的内容。 一、固定液使用 固定相: AT SE-30,AT OV-1 组成100%甲基聚硅氧烷 极性非极性 应用碳氢化合物 同类型号DB(HP) -1、AC1、SPB-1、CPSIL5、DM-1、RT-1 使用温度50—300℃ 固定相: AT OV-101 组成100%甲基聚硅氧烷(胶体) 极性非极性 应用氨基酸、基油 同类型号HP-101、AC1 、SP-2100 使用温度0—350℃ 固定相: AT SE-52AT SE-54 组成5%苯基甲基聚硅氧烷,1%乙烯基5%苯基甲基聚硅氧烷 极性非极性 应用多核芳烃、酚、酯、碳氢化合物、药物、醇 同类型号DB(HP)-5、AC5、SPB-5、DM-5、CPSiL8、Rtx-5 使用温度50—350℃ 固定相: AT OV-1701 组成7%氰丙基7%苯基甲基聚硅氧烷 极性非极性 应用药物、醇、酯、硝基化合物 同类型号DB(HP)-1701、AC10、DB-1701、SPB-1701、RT-1701、CP-Sil 19CB 使用温度0—280℃ 固定相: AT XE-60 组成25%氰乙基甲基聚硅氧烷 极性中极性 应用酯、硝基化合物 同类型号DB (HP) -225、AC225 使用温度0—280℃ 固定相: AT OV-17 组成50%苯基甲基聚硅氧烷 极性中极性
应用药物、农药 同类型号DB(HP)-17、AC10 使用温度0—250℃ 固定相: AT FFAP 组成聚乙二醇—TPA改性 极性极性 应用酸、醇、醛、酯、腈、酮、基油 同类型号DB (HP) –FFAP、SP-1000、Supecl-NUKOL、AC20 使用温度50—250℃ 固定相: AT PEG-20M 组成聚乙二醇—20M 极性极性 应用 同类型号HP- Wax、DB-Wax、AC20 使用温度50—200℃ 固定相: AT 农残Ⅰ号AT 农残Ⅱ号 组成 极性 应用六六六、DDT等八种含氯农药拟除虫菊酯类、含磷类农药 同类型号SPB-608、HP-608 使用温度25—300℃ 二、毛细管柱内径 0.53mm 具有近似填充柱的负荷量,总柱效则远远超过填充柱。达到同样的分离度时,0.53mm大口径柱的分析时间显著快于填充柱。可方便的采用柱上进样或直接进样技术,适合于分析不太复杂的样品,是填充柱理想的替代柱。 0.32mm 柱效稍低于0.25mm常规柱,负荷量大于常规柱的60%,用特制注射针可做柱上进样。 0.25mm 最常用的内径规格。有较高的柱效,负荷量较低,必须分流进样或无分流进样。用于复杂多组份样品分析。 0.20mm 柱效高,负荷量低,流失较小,适合与质谱等灵敏检测器联用。 三、毛细管柱长度 5—12m 短柱:分离少于10个组份(不包含难分离物质对)的简单样品。 25—30m 中长柱:分离10—50个组份的样品。 50m 长柱:分离大于50个组份或包含有难分离物质对的复杂样品。 四、膜厚 0. 1—0. 2μm 薄液膜:低负荷量,高温下流失较小,适合于高沸点化合物的分析,适于配高灵敏检测器。 0.25—0.33μm 标准液厚:一般商品柱的标准液膜。 0.5—5.0μm 厚液膜:较高的样品负荷量,在高温下流失较大,适于分析低沸点样品。
毛细管柱知识总汇 选择毛细管柱的几个指标 本部分介绍了毛细管柱的固定液、内径、柱长度和膜厚的内容。 一、固定液使用 固定相: AT SE-30,AT OV-1 组成 100%甲基聚硅氧烷 极性非极性 应用碳氢化合物 同类型号 DB(HP) -1、AC1、SPB-1、CPSIL5、DM-1、RT-1 使用温度 50—300℃ 固定相: AT OV-101 组成 100%甲基聚硅氧烷(胶体) 极性非极性 应用氨基酸、基油 同类型号 HP-101、AC1 、SP-2100 使用温度 0—350℃ 固定相: AT SE-52AT SE-54 组成 5%苯基甲基聚硅氧烷,1%乙烯基5%苯基甲基聚硅氧烷 极性非极性 应用多核芳烃、酚、酯、碳氢化合物、药物、醇 同类型号 DB(HP)-5、AC5、SPB-5、DM-5、CPSiL8、Rtx-5 使用温度 50—350℃ 固定相: AT OV-1701 组成 7%氰丙基7%苯基甲基聚硅氧烷 极性非极性 应用药物、醇、酯、硝基化合物 同类型号 DB(HP)-1701、AC10、DB-1701、SPB-1701、RT-1701、CP-Sil 19CB 使用温度 0—280℃
固定相: AT XE-60 组成 25%氰乙基甲基聚硅氧烷 极性中极性 应用酯、硝基化合物 同类型号DB (HP) -225、AC225 使用温度 0—280℃ 固定相: AT OV-17 组成 50%苯基甲基聚硅氧烷 极性中极性 应用药物、农药 同类型号 DB(HP)-17、AC10 使用温度 0—250℃ 固定相: AT FFAP 组成聚乙二醇—TPA改性 极性极性 应用酸、醇、醛、酯、腈、酮、基油 同类型号DB (HP) –FFAP、SP-1000、Supecl-NUKOL、AC20 使用温度 50—250℃ 固定相: AT PEG-20M 组成聚乙二醇—20M 极性极性 应用 同类型号 HP- Wax、DB-Wax、AC20 使用温度 50—200℃ 固定相: AT 农残Ⅰ号AT 农残Ⅱ号 组成 极性 应用六六六、DDT等八种含氯农药拟除虫菊酯类、含磷类农药 同类型号 SPB-608、HP-608 使用温度 25—300℃ 二、毛细管柱内径 0.53mm 具有近似填充柱的负荷量,总柱效则远远超过填充柱。达到同样的分离度时,0.53mm大口径柱的分析时间

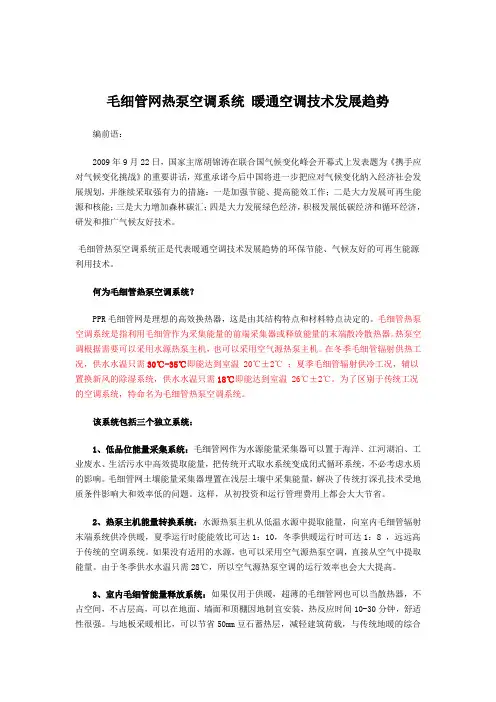

毛细管网热泵空调系统暖通空调技术发展趋势编前语: 2009年9月22日,国家主席胡锦涛在联合国气候变化峰会开幕式上发表题为《携手应对气候变化挑战》的重要讲话,郑重承诺今后中国将进一步把应对气候变化纳入经济社会发展规划,并继续采取强有力的措施:一是加强节能、提高能效工作;二是大力发展可再生能源和核能;三是大力增加森林碳汇;四是大力发展绿色经济,积极发展低碳经济和循环经济,研发和推广气候友好技术。 毛细管热泵空调系统正是代表暖通空调技术发展趋势的环保节能、气候友好的可再生能源利用技术。 何为毛细管热泵空调系统? PPR毛细管网是理想的高效换热器,这是由其结构特点和材料特点决定的。毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。热泵空调根据需要可以采用水源热泵主机,也可以采用空气源热泵主机。在冬季毛细管辐射供热工况,供水水温只需30℃-35℃即能达到室温 20℃±2℃;夏季毛细管辐射供冷工况,辅以置换新风的除湿系统,供水水温只需18℃即能达到室温 26℃±2℃。为了区别于传统工况的空调系统,特命名为毛细管热泵空调系统。 该系统包括三个独立系统: 1、低品位能量采集系统:毛细管网作为水源能量采集器可以置于海洋、江河湖泊、工业废水、生活污水中高效提取能量,把传统开式取水系统变成闭式循环系统,不必考虑水质的影响。毛细管网土壤能量采集器埋置在浅层土壤中采集能量,解决了传统打深孔技术受地质条件影响大和效率低的问题。这样,从初投资和运行管理费用上都会大大节省。 2、热泵主机能量转换系统:水源热泵主机从低温水源中提取能量,向室内毛细管辐射末端系统供冷供暖,夏季运行时能能效比可达1:10,冬季供暖运行时可达1:8 ,远远高于传统的空调系统。如果没有适用的水源,也可以采用空气源热泵空调,直接从空气中提取能量。由于冬季供水水温只需28℃,所以空气源热泵空调的运行效率也会大大提高。 3、室内毛细管能量释放系统:如果仅用于供暖,超薄的毛细管网也可以当散热器,不占空间,不占层高,可以在地面、墙面和顶棚因地制宜安装,热反应时间10-30分钟,舒适性很强。与地板采暖相比,可以节省50mm豆石蓄热层,减轻建筑荷载,与传统地暖的综合
