锅炉设计文件鉴定报告
报告编号：xxxxxxxx
注：本鉴定报告一式三份，一份交制造单位；一份送交xxxxxx自治区质量技术监督部门备案：一份鉴定机构存档。
第十五节热力计算结果数据分析 一、关于炉内结焦与炉膛出口烟温的分析 结焦的根本原因是熔化状态下的灰沉积在受热面上，煤灰对于高温受热面沾污结焦的倾向，可用灰熔点温度及灰的主要成分来判断煤灰的结渣指标。造成炉内结焦原因：（1）有炉内呈还原性气氛，结渣性增强；（2）一次风速偏低；（3）一次风管风量分配不均，造成炉膛火焰偏斜；（4）锅炉运行时负压太高，漏风严重，使主燃烧区严重缺风，还原性加强；（5）运行中燃烧器向下摆动过低，致使煤粉气流直接冲刷冷灰斗；（6）所烧的煤种易结焦；（7）长时间未吹灰；（8）分级燃烧过度，主燃烧区域缺氧，氧量及总风量偏小等原因。而在该设计校核中主要需要进行分析的是炉膛出口烟温与炉内结焦的关系。 从经济观点分析，燃煤炉膛出口烟温在1200~1250℃时，大中容量锅炉内辐射受热面和对流受热面吸热的分配率最好，可使总的受热面金属消耗量最少，但是炉内受热面的布置应保证锅炉运行的安全，即保证炉膛出口后的受热面不结焦为前提，因此炉膛出口烟温实际选取值比上述范围要低一些。在任何情况下，进入密集对流受热面的烟温不得高于煤质灰分的变形温度（我所核算的煤质灰分的变形温度DT=1060℃），并应留有一定的富裕度。但是，给我的煤质的核算结果却是炉膛出口烟温为1205℃，远大于煤质灰分的变形温度，因此，如果在这种锅炉中燃烧我所选取的煤种，那么必然会产生炉内结焦。 解决方案：如果核算给出的这种锅炉一定要燃烧该种煤，那么就需要调整炉膛结构尺寸和布置，重新对炉膛进行热力计算，一般情况调整炉膛的高度比较方便。 二、关于过热汽温的控制分析 维持稳定的过热汽温是保证锅炉机组运行安全和经济所必须的，对于电厂锅炉来说， 要求在运行中维持过热汽温的变动不超过±5~10℃。另外，从保护过热器受热面来说，除了 汽温应维持正常以外，还要保持某一级过热器的管壁温度不超过这一级过热器所采用的钢材 的许用温度，因此锅炉汽温的调节除了满足汽轮机的要求之外，还有保护过热器本身的作用。 一般情况是锅炉负荷在75%~100%内能够维持额定蒸汽温度，由于许多因素影响到汽温，过 热蒸汽一般规定每级中的焓增量不得超过170kJ/kg，以减小热偏差的绝对值，另一方面是在 保证最高金属温度的管段安全工作的条件下，尽量节省投资。我所核算的锅炉采用的喷水减 温器。 锅炉的过热器分布多为分级布置，我所核算的锅炉的过热器亦是。为提高运行的安全 性和改善气温特性，通常在过热器中布置有二级喷水减温器。第一级布置在屏式过热器前，
关于印发《锅炉设计文件节能审查办法（试行）》的通知(国质检特函〔2011〕 135号) 国质检特函…2011?135号 关于印发《锅炉设计文件节能审查办法 （试行）》的通知 各省、自治区、直辖市及计划单列市、副省级城市、新疆生产建设兵团质量技术监督局，各有关单位：根据?特种设备安全监察条例?和?锅炉节能技术监督管理规程?（以下简称?规程?）的规定，为了加强锅炉设计环节的节能监督管理工作，总局在充分调研、试点工作的基础上，制定了?锅炉设计文件节能审查办法（试行）?，现予以印发，请遵照执行。 锅炉设计文件节能审查是一项新工作，请各地质量技术监督局督促锅炉生产单位提升锅炉设计水平，确保锅炉设计符合?规程?及其相应标准的要求，督促鉴定机构认真开展节能审查工作。对锅炉设计文件节能审查工作中遇到的有关情况和问题，
请及时报总局特种设备安全监察局。 二〇一一年三月八日 相关资料下载： 锅炉设计文件节能审查办法.doc 锅炉设计文件节能审查办法（试行） 一、审查要求 （一）适用范围。 本办法适用于?条例?规定范围内以煤、油、气为燃料的锅炉及其辅机、监测计量仪表的设计文件节能审查。 燃用其他燃料的锅炉、电加热锅炉和余热锅炉的设计文件节能审查参照本办法执行。 （二）基本要求。 1. 锅炉节能审查工作应当结合锅炉设计文件鉴定工作进行，由锅炉设计文件鉴定机构（以下简称鉴定机构）承担；
2. 申请节能审查的锅炉制造单位，应当持有相应级别的特种设备（锅炉）制造许可证； 3.锅炉制造单位不得将未经节能审查的锅炉设计文件用 于制造。 二、审查内容及项目分类 审查内容包括锅炉及其辅机、监测计量仪表等涉及锅炉经济性能的内容以及文件资料完整性是否符合?规程?第二章和相关标准的规定。审查项目分为A类和B类。A类项目为?规程?明确要求的内容，应当全部符合；B类项目为相关节能技术规范和标准要求的内容，是节能审查的基础参数，对不符合项目应当进行修改。审查重点如下：（一）锅炉设计文件方面主要包括：锅炉设计说明书、锅炉安装使用说明书、设计图样、热力计算书、介质流动阻力计算书。 (二) 锅炉结构方面主要包括：炉膛结构、燃烧系统、受热面、检查（修）门（孔）、炉墙、省煤器、空气预热器。 （三）监测计量仪表方面主要包括：锅炉计量、检测、控制仪表；能效测试和控制计量孔（点）。 （四）锅炉辅机方面主要包括：鼓风机（一次、二次鼓风机）、引风机、给水泵、循环泵和蒸汽泵、水处理系统等。 具体审查项目按照“锅炉设计文件节能审查项目表”（见附件1）进行。
山西潞安集团和顺李阳煤业有限公司 锅炉房设备选型及技术规格书 煤炭工业郑州设计研究院有限公司 二○一一年十二月 1.4t/h蒸汽锅炉设计参数： 型式：单锅筒纵置式链条炉
型号：DZL4-1.25-WIII（Q） 数量：2台（全年运行锅炉，其中1台4t/h锅炉为检修和特殊情况时备用，以保证不影响本矿生产、生活用热） 额定蒸发量：4t/h 工作压力：1.25MPa 蒸汽温度：194℃ 锅炉进水温度：20℃ 锅炉本体受热面积：89.8m2 炉排有效面积：5.6m2 排污率：5% 锅炉热效率：77.67% 锅炉水容积：4.2 m3 排烟温度：165℃ 燃料粒度：0～25mm 燃烧方式：链条炉排 出厂方式：链条快装 设计燃料：Ⅲ类无烟煤或瓦斯气（选用）。 瓦斯气：本矿井属于高瓦斯矿，工业场地设有瓦斯抽放站。锅炉燃料优先采用瓦斯抽放站抽出来的瓦斯，瓦斯抽放纯量为50m3/min，浓度为15%，但作为锅炉燃用气，需要将其浓度提升至30%以上。 Ⅲ类无烟煤主要来自井田内的15号煤。环保要求，燃煤锅炉燃烧本矿开采的15#煤洗选后精煤，灰分15.88％，硫分1.2％，发热量29.61MJ/kg。井田内15号原煤的发热量（Qgr.d）30.01MJ/kg，原煤灰分（Ad）为19.10%，全硫（St.d）为1.98%。浮煤经洗选后灰分（Ad）可降至7.73%，全硫（St.d）可降至1.00%。 1.1锅炉辅机及配套设备技术参数： 1.1.1.鼓风机：G6-45-11 No.6.3型，2台， 风机参数：风量6089m3/h，风压1529Pa，电机功率：5.5kW； 1.1. 2.引风机：Y10-21№9D型，2台，
江联重工股份有限公司JG-136/9.8-Q型锅炉设计说明书 Q13601-SM1 BPUC 2013年3月
一、锅炉基本特性 1、主要工作参数 额定蒸发量136t/h 额定蒸汽温度540℃ 额定蒸汽压力（表压）9.8MPa 锅筒工作压力11.27MPa 给水温度215℃ 排烟处过量空气系数 1.31 锅炉排烟温度158.2℃ 排污率＜2% 空气预热器进风温度20℃ 锅炉设计热效率88% 设计燃料消耗量118415Nm3/h 2、设计燃料 燃料特性 高炉煤气（煤气成份分析） 调节门前压力：5000~7000Pa 3、运行工况 负荷适应范围：本锅炉在燃用设计煤种时锅炉能够在30~110%（按技术协议）额定负荷范围内稳定燃烧。 4、地质气候条件 （1）地震列度抗震设防列度为8度 （2）海拔高度950米 （3）基本雪压 1.25KN/m2 （4）基本风压0.7KN/m2 5、锅炉水质 锅炉给水满足GB/T 12145-2008《火力发电机组及蒸汽动力设备水汽质量》标准（工业锅炉应满足GB/T 1576-2008《工业锅炉水质》）。 6、锅炉基本尺寸 炉膛宽度（两侧水冷壁中心线距离）6140mm 炉膛深度（前后水冷壁中心线距离）6140mm 炉膛顶棚管标高25200mm 锅炉中心线标高27700mm 锅炉最高点标高（集汽集箱）30620mm 锅炉运转层标高8000mm 锅炉宽度（两侧外排柱中心线距离）18000mm 锅炉深度（前排钢柱至末排钢柱中心距离）19320mm
二、锅炉结构简述 本锅炉为单锅筒，自然循环，集中下降管，“H”型布置的燃烧煤气锅炉，锅炉前部为炉膛，四周布满膜式水冷壁，炉膛出口处布置屏式过热器，水平烟道装设了两级对流过热器、蒸发器。炉顶、水平烟道转向室和尾部包墙均采用膜式管包敷。尾部竖井烟道中布置两级省煤器和两级空气预热器。 锅炉构架采用全钢结构，按8度地震列度设计。炉膛、过热器和蒸发器全悬吊在顶板梁上。尾部空气预热器和省煤器支承在后部柱和梁上。 1、锅筒及锅筒内部设备 锅筒内径为φ1600mm，壁厚为100mm，筒身长8400mm，锅筒全长约为10200mm，材料为19Mn6。 锅筒正常水位在锅筒中心线以下180mm处，最高水位和最低水位离正常水位各50mm。 锅筒采用单段蒸发系统，锅筒内部装有旋风分离器，梯形波纹板分离器，清洗孔板和顶部多孔板等内部设备。它们的作用在于充分分离汽水混合物中的水和蒸汽，并清洗蒸汽中的盐份，平衡锅筒蒸汽负荷，以保证蒸汽品质。 锅筒内装有直径为φ315mm的旋风分离器，分前后两排沿锅筒全长布置，采用分组连通罩式连接系统，这样可使旋风筒负荷均匀，获得较好的分离效果。每只旋风分离器平均负荷约5.9t/h。 汽水混合物从切向进入旋风分离器，在筒内旋转流动。由于离心力作用，水滴被甩向四周筒壁沿壁下流，汽水分离后，蒸汽向上流动，经旋风分离器顶部的梯形波纹分离器，进入锅筒汽空间进行重力分离，然后蒸汽通过平板式清洗装置，被从省煤器来的全部给水清洗，经给水清洗后的蒸汽再次进入汽空间进行重力分离，最后通过锅筒顶部的百页窗和多孔板再一次分离出水滴，蒸汽被引出锅筒后，进入过热器。为防止蒸汽高速抽出，在引出处装有阻汽挡板。 在每个集中下水管入口处装有栅格，以防止入口处产生漩涡和下降管带汽。 在锅筒内部还设有磷酸盐加药装置和连续排污装置，以改善锅水品质，另外还设有紧急放水管。 锅筒采用2组U型曲链片吊架，悬吊于顶板梁上。 2、炉膛水冷壁 考虑到高炉煤气是一种低热值气体燃料，其理论燃烧温度低，着火温度又比较高，为了保证燃烧的稳定性，在燃烧区域和炉底敷有卫燃带。 炉膛断面为正方形，深度和宽度均为6140mm。炉膛四周由φ60×5，节距为80mm的管子焊成膜式水冷壁。后水冷壁在炉膛出口下缘向炉内突起，形成折焰角。然后向上分二路，其中一路1/3的管束：节距240mm，垂直向上穿过水平烟道进入后水冷壁吊挂上集箱；另一路2/3的管束，节距120mm与水平线成40°角倾斜，形成水平烟道底部的斜包墙，然后以与水平线成7°倾斜角进入斜包墙上集箱。 水冷壁管采用过渡管接头（φ60×5，φ45×5）单排引入上、下集箱。炉膛前、后和两侧墙中各有76根上升管，其中前墙、两侧墙各有8根φ133×8引出管直接进入锅筒，而两
1. 题目：《锅炉及锅炉房设备》课程设计 - 机械类工厂的蒸汽锅炉房工艺设计：三台SZL4-1.25-P型炉 2. 目的：课程设计是锅炉及锅炉房设备的重要实践教学环节，课程设计对课程的教学效果影响甚大，它不仅可以锻炼学生的实践能力，同时也可以加深学生对课堂讲授内容的理解和记忆。 3. 考核内容与方法 锅炉及锅炉房设备课程设计主要考核查阅资料的能力、计算的准确性、设计方案及绘制施工图的能力。 4. 设计具体任务 1）设计概述 2）设计原始资料 3）设计内容 3.1）热负荷计算 3.2）锅炉型号和台数的确定 3.3）水处理设备的选择及计算 3.4）汽水系统的确定及其设备选择计算 3.5）引，送风系统的确定及设备选择计算 3.6）运煤除灰渣系统的确定及设备选择计算 3.7）锅炉房设备明细表 3.8）设计主要附图 5. 参考资料： 1.《锅炉及锅炉房设备》作者：吴味隆等，中国建筑工业出版社，第一版 2.《锅炉原理》陈学俊主编，机械工业出版社， 1991年版。 3.《工业锅炉》张永照，机械工业出版社，1982年版。
4.《锅炉原理》范从振，中国电力出版社，2006年版。 5.《锅炉房工艺与设备》，刘新旺，科学出版社，2002 6.《锅炉与锅炉房设备》，奚士光、吴味隆、蒋君衍，中国建筑工业出版社，1995 7.《锅炉及锅炉房设备》，刘艳华，化学工业出版社，2010 8.《锅炉及锅炉房设备》，杜渐，中国电力出版社，2011 9.《供热工程》，贺平等，中国建筑工业出版社，2009 10..《集中供热设计手册》李善化，康慧等编中国电力出版社 11.《锅炉习题实验及课程设计》同济大学等院校著中国建筑工业出版社 12.《实用供热空调设计手册》陆耀庆主编中国建工出版社 13.《锅炉房设计规范》GB50041-92 中国机械电子工业部主编中国计划出版社 14.《城镇直埋供热管道工程技术规程》CJJ/T-98 唐山市热力总公司主编中国建 筑工业出版社 指导教师签字：2014年12 月25 日 教研室主任签字：年月日 6、课程设计摘要（中文） 热能动力设备和系统是电力生产和热能应用领域中最重要的生产系统和设备，它直接关系到生产的安全性和经济性。学生通过本专业的
锅炉设计文件鉴定记录 锅炉型号： 制造单位名称： 制造许可级别： 鉴定评审编号： TSWJGLHE01－ 河北省特种设备学会
审查结论 审查综合结论: 审查人年月日与申请单位交换意见: 申请人年月日
锅炉设计文件鉴定记录 鉴定项目与要求鉴定记录 一、报审资料1.申请鉴定的设计文件目录（B） 2.锅炉设计说明书（B） 3.锅炉安装说明书和使用说明书（B） 4.设计图样：包括锅炉总图，组件装配图（或锅炉本体图），部件装配图，受压元件图（有开孔的元件应有展开图），主要支承、吊挂件零件图，管道系统图，介质流程图（B），安全附件、仪表布置图，主要支承、吊挂系统图，热膨胀系统图（对于散装锅炉），绝热、保温系统图 5.受压元件强度计算书及计算结果汇总表 6.安全阀排放量计算书及计算结果汇总表 7.锅炉水循环（包括汽水阻力）计算书或水动力计算结果汇总表（自然循环的锅壳式锅炉除外）（B） 8.主要支承、吊挂件强度计算书或计算结果汇总表（B） 9.各项保护装置整定值 10.其它与鉴定工作相关的技术文件和资料 * 对于A级锅炉，还应提供以下技术资料： 1.过热器壁温计算书或计算结果汇总表（B） 2.烟风阻力计算书或计算结果汇总表（B） 3.热膨胀计算书或计算结果汇总表（B） 4.热力计算书或热力计算书汇总表（B） * 对于A级高压以上的锅炉，还应提供以下技术资料： 1.再热器壁温计算书或计算结果汇总表（B） 2.汽水及水处理系统图（B） 1
鉴定项目与要求鉴定记录 二、总体图面审查1.申请设计文件鉴定的锅炉级别应符合申请单位的制造许可证范围，所冠单位名称同制造许可证。 2.锅炉制图应符合GB/T11943-2008标准和其它相关机械制图标准，图面整齐、清楚、投影关系正确。 3.图纸上锅炉型号、参数应符合国家有关标准规定。 4.设计文件中有关设计、校核、批准等人员的签名应齐全。 三、总图审查1.应有一张代表性的总图。 2.执行的安全技术规范与标准（至少有设计、制造、安装、水质、节能等）应符合要求。 3.蒸汽锅炉总图上应标明出最低及最高安全水位位置（锅壳式蒸汽锅炉应标注最高火界位置）。C、D级蒸汽锅炉应标明设计正常水位时水容积。 4.总图上应有“本锅炉必须由国务院特种设备安全监督管理部门批准发证的单位安装”的字样。 5.总图上应有“本锅炉用压力管道元件必须由国务院特种设备安全监督管理部门批准发证的单位制造”的字样。 6.有过热器的锅炉，总图应标明锅筒工作压力。 四、总体结构 (含 本体图和有关部件图 )审 查1.本体图和有关部件图技术条件中应标明有关设计、制造标准，探伤标准，热处理、水压试验及焊接材料等要求，明细表中各受压元件栏目内应注明材质规格、钢号及标准（锻件应注明锻）。 2.锅炉水循环系统应当能够保证锅炉在设计负荷变化范围内水循环的可靠性，保证所有受热面都得到可靠的冷却；受热面布置时，应当合理地分配介质流量，尽量减小热偏差。热水锅炉的结构还应保证锅炉各循环回路的水循环正常，所有受热面都应得到可靠的冷却并且能够防止汽化。 (1)水管锅炉下降管入口上部边缘距离锅筒最低水位线的高度≥1.5 g W 2 2 （W0为下降管中水的流速，g为重力加速度）；上升管入口与下降管入口应保持一定距离，或在其间加挡板；几根下降管的上接口距离不宜太近；自然循环锅炉下降管段不得受热（不含对流受热面）。 (2)水冷炉排管与水平夹角一般为8～10°；立式锅炉横水管应有一定的倾斜度。 (3)热水锅炉炉膛内各受热面管的外径应大于38mm。 (4)锅壳蒸汽锅炉的最低安全水位，应当高于最高火界100mm；对于内径不大于1500mm 卧式锅壳锅炉的最低安全水位，应当高于最高火界75mm。 (5)直读式水位计和水位示控装置开孔位置，应当保证该装置的示控范围包括最高、最低安全水位。 2
题目 锅炉课程设计 学生姓名 学号 院 ( 系 ) 专业 指导教师 报告日期2016年12月28日 目录 前言 第一章锅炉课程设计任务书 (3) 第二章煤的元素分析数据校核和煤种判别 (5) 第三章燃料燃烧计算 (7) 第四章锅炉热平衡计算 (9) 第五章炉膛设计和热力计算 (10) 第六章前屏过热器设计和热力计算 (15) 第七章后屏过热器设计和热力计算 (20) 第八章温再热器设计和高热力计算 (24) 第九章第一悬吊管热力计算 (28) 第十章高温对流过热器设计和热力计算 (30) 第十一章第二悬吊管热力计算 (33) 第十二章低温再热器垂直段设计和热力计算 (35)
第十三章转向室热力计算 (39) 第十四章低温再热器水平段设计和热力计算 (41) 第十五章省煤器设计及热力计算 (45) 第十六章分离器气温和前屏进口气温的校核 (48) 第十七章空气预热器设计和热力计算 (49) 第十八章锅炉整体热平衡校核 (56) 第十九章热力计算结果的汇总 (57)
前言 《锅炉原理》是一门涉及基础理论面较广，而专业实践性较强的课程。该课程的教学必须有相应的实践教学环节相配合，而课程设计就是让学生全面运用所学的锅炉原理知识设计一台锅炉，因此，它是《锅炉原理》课程理论联系实际的重要教学环节。它对加强学生的能力培养起着重要的作用。 本设计说明书详细的记录了锅炉本体各受热面的结构特征和工作过程，内容包括锅炉受热面，锅炉炉膛的辐射传热及计算。对流受热面的传热及计算，锅炉受热面的布置原理和热力计算，受热面外部工作过程，锅炉蒸汽参数的变化特性与调节空气动力计算等。 由于知识掌握程度有限以及三周的设计时间对于我们难免有些仓促，此次设计一定存在一些错误和遗漏。 第一章锅炉课程设计任务书 引言 锅炉课程设计是巩固我们理论知识和提高实践能力的重要环节。它不仅使我们对锅炉原理课程的知识得以巩固、充实和提高掌握了锅炉机组的热力计算方法，学会使用锅炉机组热力计算标准方法，并具有综合考虑锅炉机组设计与布置的初步能力而且培养了我们查阅资料，合理选择和分析数据的能力，培养了我们严肃认真和负责的态度。 我国的锅炉目前以煤为主要燃料。锅炉的结构设计和参数的设计与选择以及煤种的选择与应用等都将会对燃料效率、锅炉安全经济运行水平以及环境污染等问题有影响。因为在锅炉设计中对锅炉的性能、
一、课程设计题目：某厂锅炉房工艺设计 二、设计目的 课程设计是锅炉及锅炉房设备课程的主要教学环节之一。通过课程设计，了解锅炉房工艺设计内容、程序和基本原则，学习设计计算方法和步骤，提高设计计算和制图能力，巩固所学的理论知识和实际知识，并学习运用这些知识解决锅炉房工程设计中的实际问题。 三、设计原始资料： 1、热负荷资料 项目用汽量/(t/h) 用汽参数凝结水 回收率％ 同时 使用系数最大平均压力/MPa 温度 采暖用汽 6.10 0.4 饱和65 1.0 生产用汽 4.80 2.5 0.5 饱和20 0.8 生活用汽0.60 0.15 0.3 饱和0 0.3 2、煤质资料： 元素分析成分：C ar(C y)=65.65%, H ar(H y)=2.64%, O ar(O y)=3.19%, N ar(N y)=0.99%, S ar(S y)=0.51% ,A ar(A y)=19.02%, M a r（W y）=8.00% . 煤的干燥无灰基挥发分：Vdaf(Vr)=7.85%， 接受基低位发热量Qnet,v,ar(Qydw)=24426KJ/Kg 查文献[1]表2-10，得该煤属Ⅲ类无烟煤（WⅢ）。 3、水源资料： 以自来水为水源，供水水温13℃，供水压力0.5MPa (1)总硬度：YD=5.2mmol /L (2)永久硬度：YD T=2.1mmol /L (3)暂时硬：YD T=3.1 mmol /L (4)总碱度：JD=2.1mmol /L (5)PH值：PH=7.4 (6)溶解氧：6.5～10.9mg/L (7)悬浮物：0 mg/L (8)溶解固形物：420 mg/L 四、设计内容与要求 1、热负荷计算 包括最大计算热负荷和年热负荷的计算。对于具有季节性负荷的锅炉房，应分别以采暖
TSG特种设备安全技术规范TSG G1001-2004 锅炉设计文件鉴定管理规则Boiler Design Docments Appraisal Administration Regulation 中华人民共和国国家质量监督检验检疫总局颁布 2004年6月28日

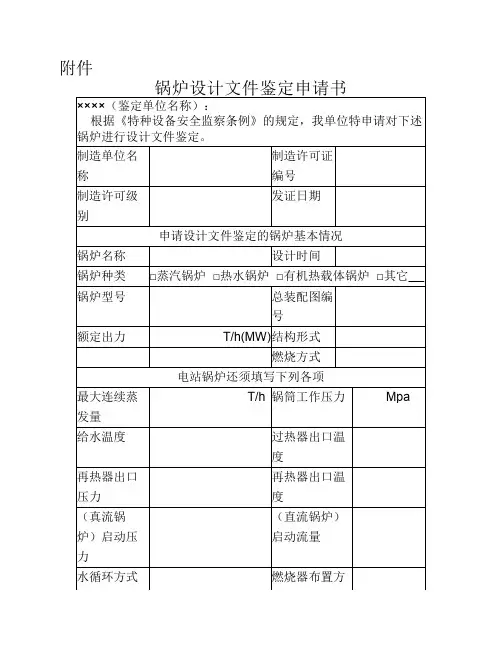

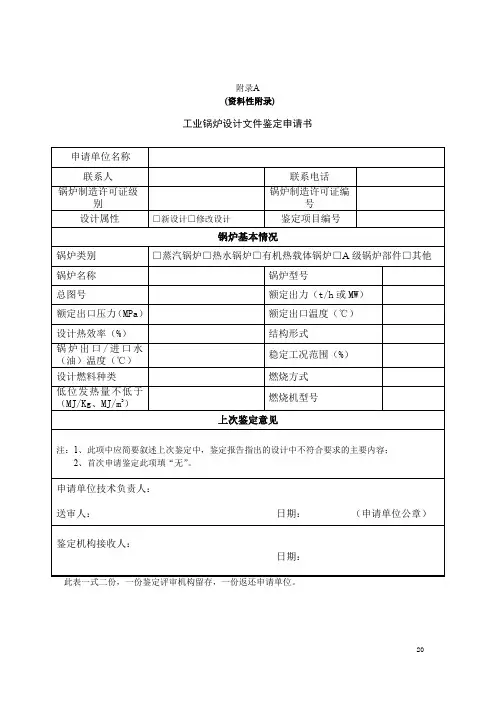

目录 第一章总则 (1) 第二章鉴定内容及要点 (1) 第三章鉴定程序 (2) 第四章鉴定机构和鉴定人员 (4) 第五章监督管理 (4) 第六章附则 (5) 附件1 申请单位提供的锅炉设计文件 (6) 附件2 锅炉设计文件鉴定申请书 (8) 附件3 锅炉设计文件鉴定报告 (9) 附件4 锅炉设计文件鉴定盖章资料清单 (10)
锅炉设计文件鉴定管理规则 第一章总则 第一条为了加强锅炉设计文件鉴定工作，保证锅炉产品的安全性能，根据《特种设备安全监察条例》(以下简称《条例》)的有关规定，制定本规则。 第二条凡是在中华人民共和国境内使用《条例》规定范围内的锅炉，其设计文件应当按照本规则进行鉴定。 第三条本规则所称的设计文件鉴定，是指对锅炉设计中的安全性能是否符合国家安全技术规范有关规定的审查，一般不包括锅炉的制造工艺、使用性能、经济性能、环保性能等有关内容。 第四条锅炉产品设计文件鉴定工作，由中华人民共和国国家质量监督检验检疫总局(以下简称国家质检总局)核准的机构(以下简称鉴定机构)承担。 第五条锅炉设计鉴定工作应当在锅炉制造前进行，锅炉制造单位不得将未经鉴定或者鉴定未通过的锅炉设计文件用于制造。 锅炉制造单位对已经通过鉴定的锅炉设文件进行修改，必须符合本规则第三章的规定。 第六条申请设计文件鉴定的锅炉制造单位（以下简称申请单位），必须持有相应级别的特种设备(锅炉)制造许可证。 对于正在申请特种设备（锅炉）制造许可（以下简称制造许可）的单位，如果其制造许可申请已被受理并在有效期内，则可以申请锅炉设计文件鉴定。 第七条锅炉设计文件鉴定的技术要求依据《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、《有机热载体炉安全技术监察规程》等有关的安全技术规范、国家标准和行业标准。 境外制造单位短期内难以完全执行上述中国锅炉安全技术规范的，应当按照《锅炉 压力容器制造许可条件》第四十四条至第五十条的相关规定执行。 第八条各级质量技术监督部门负责监督本规则的实施。 第二章鉴定内容及要点 第九条锅炉设计文件鉴定范围包括锅炉本体受压部分、安全附件、锅炉本体烟道以及平台、步道、扶梯等涉及安全性能的内容。 -1-
本科生课程设计题目: 锅炉课程设计--26题 学生姓名：刘泰秀42101020 专业：热能与动力工程（热能）班级：421010班
一、设计任务 1.本次课程设计是一次虚拟锅炉设计，主要目的是为了完成一次完整的热力计算。 2.根据所提供参考图纸，绘制A0图纸2张，其目的是为掌握典型锅炉的基本机构及工作原理。 3.以《锅炉课程设计指导书》为主要参考书，以《电站锅炉原理》、《锅炉设计手册》为辅助参考资料，进行设计计算。 二、题目要求 锅炉规范： 1.锅炉额定蒸发量670t/h 2.给水温度：222 ℃ 3.过热蒸汽温度：540 ℃、压力（表压）9.8MPa 4.制粉系统：中间仓储式 5.燃烧方式：四角切线圆燃烧 6.排渣方式：固态 7.环境温度：20 ℃ 8.蒸汽流程：指导书4页 三、锅炉结构简图 设计煤种名称Car Har Oar Nar Sar Aar Mar Qar 枣庄甘霖井56.90 3.64 2.25 0.88 0.31 28.31 7.71 22362
燃烧计算表 序 号 项目名称符号单位计算公式及数据结果 1 理论空气量V0 m3/kg 0.0889*(Car+0.375*Sar)+0.265*Har- 0.0333*Oar 5.9584 2 理论氮容积V0N2 m3/kg 0.8*Nar/100+0.79*V0 4.7142 3 RO2容积VRO2 m3/kg 1.866*Car/100+0.7*Sar/100 1.0639 4 理论干烟气 容积 V0gy m3/kg V0N2+VRO2 5.7781 5 理论水蒸气 容积 V0H2O m3/kg 11.1*Har/100+1.24*Mar/100+1.61*dk *V0 0.5956 6 飞灰含量αfh 查表2-4 0.9 烟气特性表 序号名称符号单位公式结果 1 锅炉输入热量Q r kJ/kg Qr≈Qar,net22362 2 排烟温度θpy ℃先估后校140 3 排烟焓hpy kJ/kg 查焓温表1705.44 4 冷空气温度tlk ℃取用20 5 理论冷空气焓h0lk kJ/kg h0lk=(ct)kV0 157.81
第15章锅炉及压力容器常用钢材 15.1. 锅炉及压力容器对钢材性能的要求 按工作条件分为两大类： 一、用以制造室温及中温承压元件的钢板与钢管 具有特点： 1有较高的室温强度 通常以屈服极限 σs和强度极限σb为设计依据，要求有较大的σs和σb良好的韧性性能 材料需具有足够的韧性防止脆性断裂，在考虑强度的同时也不能忽略韧性， 表示。 (1)材料的韧性通常用冲击韧性值 αk 压力容器用钢的冲击韧性要求 2） 冲击韧性值 αk（N·m/cm 20℃-40℃ >=60>=35 (2)还需要考虑时效韧性 时效就是钢材经冷加工变形后，在室温或较高温度下，冲击韧性随时间变化。通常在200-300℃，冲击韧性值显著降低。一般要求下降率不超过50%。 由于容器断裂过程包括在缺陷处形成裂纹和裂纹扩散两个阶段，相应两种防止断裂方法（1）选用具有足够韧性的钢材以防止裂纹产生，要求如上表所示 （2）选用韧性更高的材料，以求在裂纹产生后能够阻止裂纹扩展。（要求温度比无塑性转变温度 一半时，要高17℃NPT高一定数值，例如元件的设计应力为屈服极限σ s 3较低的缺口敏感性 制造过程中，开孔和焊接会产生局部应力集中，要求材料有较低的缺口敏感性，以防止产生裂纹 4良好的加工工艺性能和焊接性能 由于焊接热循环作用，会 （1）降低热影响区材料的韧性、塑性 （2）在焊缝内产生各种缺陷 其中（1）、（2）均会产生裂纹 在选材料时需考虑 （1）材料中碳的当量值（保证材料具有较好的可焊性） （2）适当的焊接材料和焊接工艺 （3）材料具有良好的塑性（碳钢和碳锰钢 δs不低于16%，合金钢δs不低于14%） （4）良好的低倍组织 （5）钢材的分层、非金属夹杂物、气孔、疏松等缺陷尽可能减少（防止裂纹的产生） 二、用以制造高温承压元件的钢管 1具有足够的蠕变强度、持久强度和持久塑性 通常以持久强度为设计依据，保证在蠕变的条件下安全运行
锅炉设计文件节能审查办法（试行） 一、审查要求 （一）适用范围。 本办法适用于《条例》规定范围内以煤、油、气为燃料的锅炉及其辅机、监测计量仪表的设计文件节能审查。 燃用其他燃料的锅炉、电加热锅炉和余热锅炉的设计文件节能审查参照本办法执行。 （二）基本要求。 1. 锅炉节能审查工作应当结合锅炉设计文件鉴定工作进行，由锅炉设计文件鉴定机构（以下简称鉴定机构）承担； 2. 申请节能审查的锅炉制造单位，应当持有相应级别的特种设备（锅炉）制造许可证； 3.锅炉制造单位不得将未经节能审查的锅炉设计文件用于制造。 二、审查内容及项目分类 审查内容包括锅炉及其辅机、监测计量仪表等涉及锅炉经济性能的内容以及文件资料完整性是否符合《规程》第二章和相关标准的规定。审查项目分为A类和B类。A类项目为《规程》明确要求的内容，应当全部符合；B类项目为相关节能技术规范和标准要求的内容，是节能审查的基础参数，对不符合项目应当进行修改。审查重点如下： （一）锅炉设计文件方面主要包括：锅炉设计说明书、锅炉安
装使用说明书、设计图样、热力计算书、介质流动阻力计算书。 (二) 锅炉结构方面主要包括：炉膛结构、燃烧系统、受热面、检查（修）门（孔）、炉墙、省煤器、空气预热器。 （三）监测计量仪表方面主要包括：锅炉计量、检测、控制仪表；能效测试和控制计量孔（点）。 （四）锅炉辅机方面主要包括：鼓风机（一次、二次鼓风机）、引风机、给水泵、循环泵和蒸汽泵、水处理系统等。 具体审查项目按照“锅炉设计文件节能审查项目表”（见附件1）进行。 三、审查程序 审查程序包括申请、受理、审查、出具报告。 （一）申请。 申请单位应按以下要求提交“锅炉设计文件节能审查申请书”： 1. 对于新设计的锅炉，锅炉制造单位（以下简称申请单位）在提交“锅炉设计文件鉴定申请书”时，应当按本办法要求同时提交“锅炉设计文件节能审查申请书”（见附件2）。 2. 对于已经通过锅炉设计文件鉴定的锅炉，申请单位申请锅炉设计文件节能审查时，只需提交“锅炉设计文件节能审查申请书”。 3. 对于已经通过节能审查的锅炉设计文件进行修改的，只需提供修改部分的设计文件。 （二）受理。 1. 鉴定机构对申请单位提交的锅炉设计文件确认后，在申请单位提交的“锅炉设计文件节能审查申请书”中签署意见。 — 2 —
扬州大学广陵学院 锅炉及锅炉房课程设计题目：燃油锅炉房工艺设计 院(系)别土木电气工程系 专业建筑环境与能源应用工程 班级建环81301班 学号130054101 姓名白杰 指导教师刘义 二○一六年七月
目录 1.锅炉课程设计任务书 (4) 1.1.设计目的 (4) 1.2.设计任务 (4) 1.3.原始资料 (4) 1.4.设计内容和要求 (4) 2.锅炉型号和台数的选择 (6) 2.1.热负荷计算 (6) 2.2.锅炉型号和台数选择 (6) 3.水处理设备的选择及计算 (8) 3.1.决定是否要除碱 (8) 3.2.确定水处理设备生产能力 (8) 3.3.软化设备选择计算 (9) 4.给水设备和主要管道的选择计算 (11) 4.1.决定给水系统 (11) 4.2.给水泵的选择 (11) 4.3.给水箱的选择 (11) 4.4.其他水泵的选型 (11) 4.5.主要管道和阀门的选择 (12) 4.6.分气缸选择计算 (13) 4.7.换热器的选择 (13) 5.送引风系统设计 (14) 5.1.计算空气量和烟气量 (14) 5.2.决定烟、风管道截面尺寸 (14) 5.3.确定送引风系统及其布置 (15) 5.4.确定烟囱高度和断面尺寸 (15) 6.供油系统设计 (16) 6.1.供油系统的确定 (16)
6.2.贮油罐容量确定 (16) 6.3.贮油罐的计算 (16) 6.4.日用油箱的计算 (17) 6.5.油泵选择 (17) 6.6.油路设计 (17) 7.锅炉房工艺布置 (19) 7.1.锅炉房建筑 (19) 7.2.锅炉房设备布置 (19) 7.3.风烟管道和主要汽水管道布置 (19) 8.附锅炉房热力系统图、锅炉房平面图、锅炉房剖面图
《电厂锅炉原理》 课程设计指导书 能源与动力工程系 目录 1
第一章锅炉设计的任务及热力计算的作用和分类 .............. 错误！未定义书签。第二章锅炉的设计计算 .......................................................... 错误！未定义书签。 第一节设计计算的步骤 ................................................... 错误！未定义书签。 第二节辅助计算和热平衡计算 ....................................... 错误！未定义书签。 第三节炉膛计算 ............................................................... 错误！未定义书签。 第四节屏式受热面的计算 ............................................... 错误！未定义书签。 第五节烟道对流受热面的计算 ....................................... 错误！未定义书签。第三章锅炉的校核计算 .......................................................... 错误！未定义书签。第四章符号与参考文献 .......................................................... 错误！未定义书签。 A. 符号比较 ......................................................................... 错误！未定义书签。 B. 参考文献 ......................................................................... 错误！未定义书签。附录1 课程设计的目的和任务 (2) 附录2 课程设计例题——2102t/h超临界煤粉锅炉热力计算 (5) 第一部分热力计算书 (5) 第二部分结构计算书 ......................................................... 错误！未定义书签。附录3 锅炉设计说明书示例 .. (53) 附录1 课程设计的目的和任务 一、课题 2012 t/h亚临界压力自然循环锅炉的设计布置与计算 二、目的和任务 目的： 1）运用原理课所学知识, 并加以巩固充实和提高； 2
第1章锅炉总体设计 1锅炉设备及其工作过程 1.1锅炉设备 将煤、石油、天然气等燃料燃烧或其它热能释放出来的热量，通过金属受热面传递给净化的水，将其加热成一定压力和温度的水或蒸汽的换热设备，称为锅炉。 锅是指在火上加热的盛汽水的压力容器，炉是燃料燃烧的装置。通常把燃料的燃烧、放热、排渣称为炉内过程；把工质水的流动、传热、热化学等称为锅内过程。 锅炉由一系列设备组成，这些设备可分为锅炉本体和辅助设备两大类。现代大型自然循环高压锅炉所具有的主要部件及其作用如下： （1）炉膛保证燃料燃尽并使出口烟气冷却到对流受热面能安全工作的程度。 （2）燃烧设备将燃料和燃烧所需空气送入炉膛并使燃料着火稳定，燃烧良好。 （3）锅筒是自然循环锅炉各受热面的集散容器，将锅炉各受热面联结在一起，并和水冷壁、下降管等组成水循环回路。锅筒内储存汽水，可适应负荷变化，内部设有汽水分离装置等以保证汽水品质。直流锅炉无锅筒。 （4）水冷壁是锅炉炉膛内的主要辐射受热面，吸收炉膛辐射热加热工质,并用以保护炉墙。而将后水冷壁管拉宽节距的部分称为凝渣管，用以防止过热器结渣。 （5）过热器将饱和蒸汽加热到额定的过热蒸汽温度。生产饱和蒸汽的蒸汽锅炉和热水锅炉无过热器。 （6）再热器将汽轮机高压缸排汽加热到较高温度，然后再送到汽轮机中压缸膨胀作功。用于大型电站锅炉以提高电站热效率。 （7）省煤器利用锅炉尾部烟气的热量加热给水，以降低排烟温度，节约燃料。 （8）空气预热器加热燃烧用的空气，以加强着火和燃烧；吸收烟气余热，降低排烟温度，提高锅炉效率；为煤粉锅炉制粉系统提供干燥剂。 （9）炉墙是锅炉的保护外壳，起密封和保温作用。小型锅炉中的重型炉墙也可起支承锅炉部件的作用。 （10）构架支承和固定锅炉各部件，并保持其相对位置。 锅炉的辅助设备及其作用如下： （1）燃料供应设备贮存和运输燃料。 （2）磨煤及制粉设备将煤磨制成煤粉并输入燃用煤粉的锅炉燃烧装置中燃烧。 （3）送风设备由送风机将空气送入空气预热器加热后输往炉膛及磨煤装置应用。
(此文档为word 格式，下载后您可任意编辑修改！) 锅炉课程设计计算说明书 第一章概述 1.1课程设计的目的 课程设计是该课程的重要教学环节之一，该课程设计是《锅炉及锅炉房设备》 课程的后续主要教学环节。通过课程设计了解锅炉房工艺设计的内容、程序和 基本原则，学习设计计算方法和步骤，提高识图和制图能力，巩固所学理论知 识，提高综合运用《锅炉与锅炉房设备》以及其它课程中所学的知识，解决锅 炉房设计实际问题的能力。 1.2课程设计原始资料 1. 2.1课程设计的题目 某纺织厂(六安市)供热锅炉房工艺设计 1.2.1 热负荷资料生产与生活为常年 性热负荷。三班制工作，年工作天数为 300天；采暖天数为124天；空调用热天 数为210天。 1.2.2燃料 （1）煤 （2 ）工业分析 Wy=8.0% Ay=21.5%、Vr=31.91%、Cy=48.0%、Sy=0.5%; Qydw=21300kJkg 1.2.3水质资料 o =4.95毫克当量升 FT =2.4毫克当量升 T =2.5毫克当量升 o =2.5毫克当 量升 溶解固形物 6.2 毫克升 PH 值 7.0 1.2.4气象资料: (1) 平均风速： 冬季：2.8ms ，夏季：2.7ms ； (2) 大气压：冬 102230Pa,夏 100120 Pa ； (3) 冬季采暖室外计算温度：-1.8 C,冬季空调室外计算温度：-4.6 C ； (4) 冬季通风室外计算温度：2.6 C ； (5) 采暖用气天数：124天，空调用热天数：210天。 第二章热负荷计算及锅炉选择 总硬度 H 永久硬度 H 暂时硬度 H 总碱度 A
山东省锅炉设计文件节能审查实施办法(试行) 一、总则 为规范我省锅炉设计文件节能审查工作，根据《锅炉节能技术监督管理规程》（以下简称《规程》）和《锅炉设计文件节能审查办法（试行）》（以下简称《办法》）有关规定，特制定本办法。 二、适用范围 本办法适用于《特种设备监察条例条例》规定范围内以煤、油、气为燃料的锅炉及其辅机、监测计量仪表的设计文件节能审查。 燃用其他燃料的锅炉、电加热锅炉和余热锅炉的设计文件节能审查参照本办法执行。 三、基本要求。 1. 锅炉节能审查工作一般应当结合锅炉设计文件鉴定工作进行；对已经通过锅炉设计文件鉴定的锅炉，需要补交锅炉节能方面的相关技术资料，具体参见附件2“锅炉设计文件节能审查文件清单”。 2. 申请节能审查的锅炉制造单位，应当持有相应级别的锅炉制造许可证。 3、对正在申请锅炉制造许可的单位，如果其制造许可申请已经被受理并在有效期内，可以申请设计文件节能审查。 四、节能审查内容及要求 1、锅炉节能审查内容包括锅炉及其辅机、监测计量仪表等涉及锅炉经济性能的内容。 2、各类工业锅炉的设计热效率值应当满足《规程》附件A中限定值的要求，电站锅炉热效率值应当满足相应标准规定或者设计要求。 3、锅炉结构、设计参数、计量检测控制仪表、辅机等的设计与配备应当满足《规程》第二章的有关规定。 4、审查项目分为A类和B类。A类项目为《规程》明确要求的内容，应当全部符合；B类项目为相关节能技术规范和标准要求的内容，是节能审查的基础
参数，对不符合项目应当进行修改。具体类别见附件3“锅炉设计文件节能审查项目记录表”。 5、设计文件的完整性应当符合《规程》及本办法的要求。 6、设计说明书和安装使用说明书应包括《规程》第七条中相关要求。 7、锅炉的设计计算应包括热力计算、烟风阻力计算和介质动力计算。各计算书应包括计算依据的标准、计算过程及计算结果汇总表。计算项目应齐全。 8、锅炉的排烟温度、排烟处过量空气系数应符合《规程》要求，并与锅炉结构相符。 9、锅炉结构包括燃烧设备（炉拱、炉排、燃烧器等）、炉膛结构、各受热面布置、检修门（孔）等应符合《规程》中相关要求。燃烧器应标明其型号、功率、压头等参数。 10、炉墙、保温的设计及材料与厚度的选择应满足《规程》中关于炉体温度的要求。应明确标明炉墙、保温的材料和厚度。 11、锅炉计量、检测、控制仪表的配置应满足《规程》附录B的要求。锅炉本体及尾部烟风道应预留能效测点。各仪表宜标明是否属于供货范围。 12、锅炉配套辅机包括：鼓、引风机、循环水泵、补水泵等，应在设计说明和总图中明确标明其型号、压头、流量、功率等参数。风机、水泵的选型应与阻力计算结果相适应。 五、节能审查程序 1、新设计锅炉产品节能审查程序 （1）申请单位在提交“锅炉设计文件鉴定申请书”的同时提交“锅炉设计文件节能审查申请书”一式两份。“锅炉设计文件节能审查申请书”格式见附件1。锅炉设计文件节能审查需提交的资料见附件2。 （2）受理 鉴定机构对申请单位提交的锅炉设计文件进行确认，并在申请书中签署意见。
题目锅炉课程设计 学生姓名 学号 院 ( 系 ) 专业 指导教师 报告日期2016年12月28日 目录 前言 第一章锅炉课程设计任务书 (3) 第二章煤的元素分析数据校核和煤种判别 (5) 第三章燃料燃烧计算 (7) 第四章锅炉热平衡计算 (9) 第五章炉膛设计和热力计算 (10) 第六章前屏过热器设计和热力计算 (15) 第七章后屏过热器设计和热力计算 (20) 第八章温再热器设计和高热力计算 (24) 第九章第一悬吊管热力计算 (28) 第十章高温对流过热器设计和热力计算 (30) 第十一章第二悬吊管热力计算 (33) 第十二章低温再热器垂直段设计和热力计算 (35)
