锅炉设计文件鉴定盖章资料清单
注：此表一式二份，一份交制造单位；一份鉴定机构存档。
关于印发《锅炉设计文件节能审查办法（试行）》的通知(国质检特函〔2011〕 135号) 国质检特函…2011?135号 关于印发《锅炉设计文件节能审查办法 （试行）》的通知 各省、自治区、直辖市及计划单列市、副省级城市、新疆生产建设兵团质量技术监督局，各有关单位：根据?特种设备安全监察条例?和?锅炉节能技术监督管理规程?（以下简称?规程?）的规定，为了加强锅炉设计环节的节能监督管理工作，总局在充分调研、试点工作的基础上，制定了?锅炉设计文件节能审查办法（试行）?，现予以印发，请遵照执行。 锅炉设计文件节能审查是一项新工作，请各地质量技术监督局督促锅炉生产单位提升锅炉设计水平，确保锅炉设计符合?规程?及其相应标准的要求，督促鉴定机构认真开展节能审查工作。对锅炉设计文件节能审查工作中遇到的有关情况和问题，
请及时报总局特种设备安全监察局。 二〇一一年三月八日 相关资料下载： 锅炉设计文件节能审查办法.doc 锅炉设计文件节能审查办法（试行） 一、审查要求 （一）适用范围。 本办法适用于?条例?规定范围内以煤、油、气为燃料的锅炉及其辅机、监测计量仪表的设计文件节能审查。 燃用其他燃料的锅炉、电加热锅炉和余热锅炉的设计文件节能审查参照本办法执行。 （二）基本要求。 1. 锅炉节能审查工作应当结合锅炉设计文件鉴定工作进行，由锅炉设计文件鉴定机构（以下简称鉴定机构）承担；
2. 申请节能审查的锅炉制造单位，应当持有相应级别的特种设备（锅炉）制造许可证； 3.锅炉制造单位不得将未经节能审查的锅炉设计文件用 于制造。 二、审查内容及项目分类 审查内容包括锅炉及其辅机、监测计量仪表等涉及锅炉经济性能的内容以及文件资料完整性是否符合?规程?第二章和相关标准的规定。审查项目分为A类和B类。A类项目为?规程?明确要求的内容，应当全部符合；B类项目为相关节能技术规范和标准要求的内容，是节能审查的基础参数，对不符合项目应当进行修改。审查重点如下：（一）锅炉设计文件方面主要包括：锅炉设计说明书、锅炉安装使用说明书、设计图样、热力计算书、介质流动阻力计算书。 (二) 锅炉结构方面主要包括：炉膛结构、燃烧系统、受热面、检查（修）门（孔）、炉墙、省煤器、空气预热器。 （三）监测计量仪表方面主要包括：锅炉计量、检测、控制仪表；能效测试和控制计量孔（点）。 （四）锅炉辅机方面主要包括：鼓风机（一次、二次鼓风机）、引风机、给水泵、循环泵和蒸汽泵、水处理系统等。 具体审查项目按照“锅炉设计文件节能审查项目表”（见附件1）进行。
备品备件管理制度
文档仅供参考 ICS点击此处添加ICS号 Q/CDT 点击此处添加中国标准文献分类号 大唐延安热电厂企业标准 Q/XXX XXXXX—XXXX 备品备件管理制度 点击此处添加标准英文译名 点击此处添加与国际标准一致性程度的标识 文稿版次选择 XXXX - XX - XX发布XXXX - XX - XX实施
目次 前言.................................................................................................................. I I 1范围 (1) 2目的 (1) 3术语及定义 (1) 4职责与权限 (1) 5工作程序 (2) 6质量记录 (3)
前言 根据大唐延安热电厂（简称本全厂）标准化工作的需要，并结合本全厂具体情况编写了《大唐延安热电厂锅炉备品备件管理制度》（简称本标准）。 本规定明确了设备备件从申报、入库、保管到发放领用的制度及管理职责，对设备备件的申报、收、发、存进行控制。 自本标准发布实施之日起，全厂各部门必须严格执行本标准。 本标准由厂长工作部归口。 本标准起草单位：设备部 本标准主要起草人： 本标准审核人： 本标准审定人： 本标准批准人： 本标准委托设备部负责解释。 本标准是首次发布。
备品备件管理制度 1 范围 本规定适用于公司生产、检测、试验设备备品备件及工装易损件的管理活动。 2 目的 本规定明确了设备备件从申报、入库、保管到发放领用的制度及管理职责，对设备备件的申报、收、发、存进行控制。 3 术语及定义 3.1设备备件：为了设备维护保养工作的顺利进行，在设备出现故障时缩短故障的修复时间而备用的配件。 3.2待修件：不能正常工作但能经过修复再使用的配件。 3.3报废件：不能工作且无法修复或维修费用接近甚至高于购买该件的成本的配件。 3.4工装易损件：在工装使用周期内，需要多次更换的零件或部件。 4 职责与权限
锅炉设计文件鉴定记录 锅炉型号： 制造单位名称： 制造许可级别： 鉴定评审编号： TSWJGLHE01－ 河北省特种设备学会
审查结论 审查综合结论: 审查人年月日与申请单位交换意见: 申请人年月日
锅炉设计文件鉴定记录 鉴定项目与要求鉴定记录 一、报审资料1.申请鉴定的设计文件目录（B） 2.锅炉设计说明书（B） 3.锅炉安装说明书和使用说明书（B） 4.设计图样：包括锅炉总图，组件装配图（或锅炉本体图），部件装配图，受压元件图（有开孔的元件应有展开图），主要支承、吊挂件零件图，管道系统图，介质流程图（B），安全附件、仪表布置图，主要支承、吊挂系统图，热膨胀系统图（对于散装锅炉），绝热、保温系统图 5.受压元件强度计算书及计算结果汇总表 6.安全阀排放量计算书及计算结果汇总表 7.锅炉水循环（包括汽水阻力）计算书或水动力计算结果汇总表（自然循环的锅壳式锅炉除外）（B） 8.主要支承、吊挂件强度计算书或计算结果汇总表（B） 9.各项保护装置整定值 10.其它与鉴定工作相关的技术文件和资料 * 对于A级锅炉，还应提供以下技术资料： 1.过热器壁温计算书或计算结果汇总表（B） 2.烟风阻力计算书或计算结果汇总表（B） 3.热膨胀计算书或计算结果汇总表（B） 4.热力计算书或热力计算书汇总表（B） * 对于A级高压以上的锅炉，还应提供以下技术资料： 1.再热器壁温计算书或计算结果汇总表（B） 2.汽水及水处理系统图（B） 1
鉴定项目与要求鉴定记录 二、总体图面审查1.申请设计文件鉴定的锅炉级别应符合申请单位的制造许可证范围，所冠单位名称同制造许可证。 2.锅炉制图应符合GB/T11943-2008标准和其它相关机械制图标准，图面整齐、清楚、投影关系正确。 3.图纸上锅炉型号、参数应符合国家有关标准规定。 4.设计文件中有关设计、校核、批准等人员的签名应齐全。 三、总图审查1.应有一张代表性的总图。 2.执行的安全技术规范与标准（至少有设计、制造、安装、水质、节能等）应符合要求。 3.蒸汽锅炉总图上应标明出最低及最高安全水位位置（锅壳式蒸汽锅炉应标注最高火界位置）。C、D级蒸汽锅炉应标明设计正常水位时水容积。 4.总图上应有“本锅炉必须由国务院特种设备安全监督管理部门批准发证的单位安装”的字样。 5.总图上应有“本锅炉用压力管道元件必须由国务院特种设备安全监督管理部门批准发证的单位制造”的字样。 6.有过热器的锅炉，总图应标明锅筒工作压力。 四、总体结构 (含 本体图和有关部件图 )审 查1.本体图和有关部件图技术条件中应标明有关设计、制造标准，探伤标准，热处理、水压试验及焊接材料等要求，明细表中各受压元件栏目内应注明材质规格、钢号及标准（锻件应注明锻）。 2.锅炉水循环系统应当能够保证锅炉在设计负荷变化范围内水循环的可靠性，保证所有受热面都得到可靠的冷却；受热面布置时，应当合理地分配介质流量，尽量减小热偏差。热水锅炉的结构还应保证锅炉各循环回路的水循环正常，所有受热面都应得到可靠的冷却并且能够防止汽化。 (1)水管锅炉下降管入口上部边缘距离锅筒最低水位线的高度≥1.5 g W 2 2 （W0为下降管中水的流速，g为重力加速度）；上升管入口与下降管入口应保持一定距离，或在其间加挡板；几根下降管的上接口距离不宜太近；自然循环锅炉下降管段不得受热（不含对流受热面）。 (2)水冷炉排管与水平夹角一般为8～10°；立式锅炉横水管应有一定的倾斜度。 (3)热水锅炉炉膛内各受热面管的外径应大于38mm。 (4)锅壳蒸汽锅炉的最低安全水位，应当高于最高火界100mm；对于内径不大于1500mm 卧式锅壳锅炉的最低安全水位，应当高于最高火界75mm。 (5)直读式水位计和水位示控装置开孔位置，应当保证该装置的示控范围包括最高、最低安全水位。 2
TSG特种设备安全技术规范TSG G1001-2004 锅炉设计文件鉴定管理规则Boiler Design Docments Appraisal Administration Regulation 中华人民共和国国家质量监督检验检疫总局颁布 2004年6月28日
目录 第一章总则 (1) 第二章鉴定内容及要点 (1) 第三章鉴定程序 (2) 第四章鉴定机构和鉴定人员 (4) 第五章监督管理 (4) 第六章附则 (5) 附件1 申请单位提供的锅炉设计文件 (6) 附件2 锅炉设计文件鉴定申请书 (8) 附件3 锅炉设计文件鉴定报告 (9) 附件4 锅炉设计文件鉴定盖章资料清单 (10)
锅炉设计文件鉴定管理规则 第一章总则 第一条为了加强锅炉设计文件鉴定工作，保证锅炉产品的安全性能，根据《特种设备安全监察条例》(以下简称《条例》)的有关规定，制定本规则。 第二条凡是在中华人民共和国境内使用《条例》规定范围内的锅炉，其设计文件应当按照本规则进行鉴定。 第三条本规则所称的设计文件鉴定，是指对锅炉设计中的安全性能是否符合国家安全技术规范有关规定的审查，一般不包括锅炉的制造工艺、使用性能、经济性能、环保性能等有关内容。 第四条锅炉产品设计文件鉴定工作，由中华人民共和国国家质量监督检验检疫总局(以下简称国家质检总局)核准的机构(以下简称鉴定机构)承担。 第五条锅炉设计鉴定工作应当在锅炉制造前进行，锅炉制造单位不得将未经鉴定或者鉴定未通过的锅炉设计文件用于制造。 锅炉制造单位对已经通过鉴定的锅炉设文件进行修改，必须符合本规则第三章的规定。 第六条申请设计文件鉴定的锅炉制造单位（以下简称申请单位），必须持有相应级别的特种设备(锅炉)制造许可证。 对于正在申请特种设备（锅炉）制造许可（以下简称制造许可）的单位，如果其制造许可申请已被受理并在有效期内，则可以申请锅炉设计文件鉴定。 第七条锅炉设计文件鉴定的技术要求依据《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、《有机热载体炉安全技术监察规程》等有关的安全技术规范、国家标准和行业标准。 境外制造单位短期内难以完全执行上述中国锅炉安全技术规范的，应当按照《锅炉 压力容器制造许可条件》第四十四条至第五十条的相关规定执行。 第八条各级质量技术监督部门负责监督本规则的实施。 第二章鉴定内容及要点 第九条锅炉设计文件鉴定范围包括锅炉本体受压部分、安全附件、锅炉本体烟道以及平台、步道、扶梯等涉及安全性能的内容。 -1-
备品备件管理制度 目录 1. 目的 (2) 2. 适用范围 (2) 3. 职责 (2) 4. 流程图 ................................................... 错误！未定义书签。 5. 内容 (3) 6. 变更记载 (4) 7. 相关文件 (7) 8. 附件 (7)
为了更好地发挥备品备件的调配功能，规范公司五金仓库的材料管理程序，促进本公司备品备件的各项工作科学、安全、高效、有序、合理地运作，确保公司资产不流失和维修及改造所需材料的品牌、型号、规格以及质量符合要求，保证备品备件材料供应不延误生产，较准确做好各维修、改造的备品备件仓储计划。特制定备品备件管理制度。 2.适用范围 本标准适用于制药有限公司。 3.职责 3.1 设备管理员： 3.1.1、准确地做好材料进出仓库的帐务工作。 3.1.2、严格按照材质的验收要求做好材料验收工作。 3.1.3、不合订购要求的或不合格的材料坚决不予验收。 3.1.4、认真做好五金仓库材料的分类摆放和保管工作。 3.1.5、认真做好五金仓库安全防范及仓库卫生工作。 3.1.6、认真做好和公司物料部的对接工作，每月和物料部盘点物料部存放的五金备品备件，并根据五金仓库的存储及物料部的存储，做好每月备品备件采购计划。 3.1.7、认真做好退料工作。退料原则：不合要求材料及时通知采购员退回供货商. 3.1.8、认真做好备品备件使用的监控工作。避免重复领料和材料浪费。 3.1.9、有责任提出备品备件管理的合理建议。 3.1.10、认真配合维修人员做好材料管理和保护工作。 3.1.11、合格品、逾期品、失效品、废品应分别建账反映。其中，对于无回收价值的材料（塑料制品、低值易耗品、劳保工具）自行处理，对于有回收价值的报废材料（钢铁制品、钢铁管道、电机、报废的设备等）交给物料部集中处理。 3.2 维修人员： 3.2.1、检修人员设备检修完毕后，必须把更换下来的配件及材料能回收的及时回收。 3.2.2、对更换下来的配件，能修复的且无其他原因的应尽快给予修复，以提高配件的利用率，减少配件的损失。 3.2.3、在检修过程中，发现配件规格型号不对或质量不符合要求时，检修人员可以拒绝
锅炉设计文件节能审查办法（试行） 一、审查要求 （一）适用范围。 本办法适用于《条例》规定范围内以煤、油、气为燃料的锅炉及其辅机、监测计量仪表的设计文件节能审查。 燃用其他燃料的锅炉、电加热锅炉和余热锅炉的设计文件节能审查参照本办法执行。 （二）基本要求。 1. 锅炉节能审查工作应当结合锅炉设计文件鉴定工作进行，由锅炉设计文件鉴定机构（以下简称鉴定机构）承担； 2. 申请节能审查的锅炉制造单位，应当持有相应级别的特种设备（锅炉）制造许可证； 3.锅炉制造单位不得将未经节能审查的锅炉设计文件用于制造。 二、审查内容及项目分类 审查内容包括锅炉及其辅机、监测计量仪表等涉及锅炉经济性能的内容以及文件资料完整性是否符合《规程》第二章和相关标准的规定。审查项目分为A类和B类。A类项目为《规程》明确要求的内容，应当全部符合；B类项目为相关节能技术规范和标准要求的内容，是节能审查的基础参数，对不符合项目应当进行修改。审查重点如下： （一）锅炉设计文件方面主要包括：锅炉设计说明书、锅炉安
装使用说明书、设计图样、热力计算书、介质流动阻力计算书。 (二) 锅炉结构方面主要包括：炉膛结构、燃烧系统、受热面、检查（修）门（孔）、炉墙、省煤器、空气预热器。 （三）监测计量仪表方面主要包括：锅炉计量、检测、控制仪表；能效测试和控制计量孔（点）。 （四）锅炉辅机方面主要包括：鼓风机（一次、二次鼓风机）、引风机、给水泵、循环泵和蒸汽泵、水处理系统等。 具体审查项目按照“锅炉设计文件节能审查项目表”（见附件1）进行。 三、审查程序 审查程序包括申请、受理、审查、出具报告。 （一）申请。 申请单位应按以下要求提交“锅炉设计文件节能审查申请书”： 1. 对于新设计的锅炉，锅炉制造单位（以下简称申请单位）在提交“锅炉设计文件鉴定申请书”时，应当按本办法要求同时提交“锅炉设计文件节能审查申请书”（见附件2）。 2. 对于已经通过锅炉设计文件鉴定的锅炉，申请单位申请锅炉设计文件节能审查时，只需提交“锅炉设计文件节能审查申请书”。 3. 对于已经通过节能审查的锅炉设计文件进行修改的，只需提供修改部分的设计文件。 （二）受理。 1. 鉴定机构对申请单位提交的锅炉设计文件确认后，在申请单位提交的“锅炉设计文件节能审查申请书”中签署意见。 — 2 —
备品备件及物资验收标准 1 范围 1.1、本标准规定了备品备件及物资验收的标准、要求； 1.2、本标准适用于*****部。 2 职责与权限 2.1、*****部负责对备品备件及物资验收工作的监督、指导； 2.2、*****部*****组负责备品备件及物资的验收工作； 2.3、*****部*****科负责备品备件及物资的接收、入库及保管工作。 3 验收依据 商务合同、图纸、技术协议和国家相关标准。 4 验收范围 4.1、设备及其备品、备件：通用备件、专用备件、工艺件、汽车备件、进口备件； 4.2、电气、仪器仪表：电气设备、电子元件、电器元件、仪器、线缆、仪表； 4.3、物资类：钢材、建材、标准工具、五金、油品等。 5 验收标准 5.1、合同：所有到货的备品备件及物资，必须有合同订单，无合同订单不予接受。资料不全（无合格证、说明书、认证卡等）、规格与合同不符、质量低劣或已积压的备品备件及物资，拒绝验收，并做好记录，进入商务处理流程；
5.1.1、招标确定供货厂家后，商务合同必须写明备件名称、品牌、生产厂家和技术参数。 5.1.2、合同上拟定的备品备件及物资的备件名称、品牌、生产厂家和技术参数，必须与招标定标后的备件名称、品牌、生产厂家和技术参数保持一致，否则不予以接收入库。 5.2、数量及重量：质检员和库管员必须按照随货清单核对零件编号并清点数量，确保准确无误，对于一些贵重物品（如铜件等）需核实重量； 5.3、包装检查：产品包装完整、无破损、潮湿、污染。包装上的产品名称、型号规格、数量应与订货要求一致； 5.4、开箱检查：产品型号规格与外包装应一致，装箱单、合格证和/或有关检验数据应齐全正确，外观应清洁无破损，外壳、支架、附件、等应无磕碰、裂纹、破损、油垢、锈蚀等，有上列现象之一，且情况严重的，应拒收退回； 5.5、外观检查：所有零件应打开外包装仔细检查其本身有无磨损、裂痕和残缺等；对于带漆零件应检查有无掉漆等现象；总成零件应检查其配套附件是否齐全并完好无损； 5.5.1、电子元件：电子元件表面光滑、色泽均匀、不得有裂纹、气泡、凹坑、变形、破损现象。线路板板面清洁干净，无氧化生锈，无裂痕，无弯曲变形，边缘无毛刺飞边，切口整齐，铜皮不能翘起或起泡、无短路、开路及多余连线，焊盘位置及丝印标识清晰正确，引线牢固，无脱落；

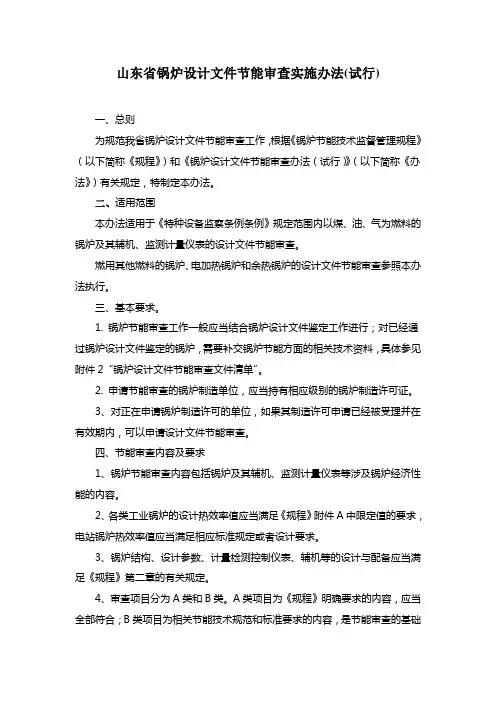

山东省锅炉设计文件节能审查实施办法(试行) 一、总则 为规范我省锅炉设计文件节能审查工作，根据《锅炉节能技术监督管理规程》（以下简称《规程》）和《锅炉设计文件节能审查办法（试行）》（以下简称《办法》）有关规定，特制定本办法。 二、适用范围 本办法适用于《特种设备监察条例条例》规定范围内以煤、油、气为燃料的锅炉及其辅机、监测计量仪表的设计文件节能审查。 燃用其他燃料的锅炉、电加热锅炉和余热锅炉的设计文件节能审查参照本办法执行。 三、基本要求。 1. 锅炉节能审查工作一般应当结合锅炉设计文件鉴定工作进行；对已经通过锅炉设计文件鉴定的锅炉，需要补交锅炉节能方面的相关技术资料，具体参见附件2“锅炉设计文件节能审查文件清单”。 2. 申请节能审查的锅炉制造单位，应当持有相应级别的锅炉制造许可证。 3、对正在申请锅炉制造许可的单位，如果其制造许可申请已经被受理并在有效期内，可以申请设计文件节能审查。 四、节能审查内容及要求 1、锅炉节能审查内容包括锅炉及其辅机、监测计量仪表等涉及锅炉经济性能的内容。 2、各类工业锅炉的设计热效率值应当满足《规程》附件A中限定值的要求，电站锅炉热效率值应当满足相应标准规定或者设计要求。 3、锅炉结构、设计参数、计量检测控制仪表、辅机等的设计与配备应当满足《规程》第二章的有关规定。 4、审查项目分为A类和B类。A类项目为《规程》明确要求的内容，应当全部符合；B类项目为相关节能技术规范和标准要求的内容，是节能审查的基础
参数，对不符合项目应当进行修改。具体类别见附件3“锅炉设计文件节能审查项目记录表”。 5、设计文件的完整性应当符合《规程》及本办法的要求。 6、设计说明书和安装使用说明书应包括《规程》第七条中相关要求。 7、锅炉的设计计算应包括热力计算、烟风阻力计算和介质动力计算。各计算书应包括计算依据的标准、计算过程及计算结果汇总表。计算项目应齐全。 8、锅炉的排烟温度、排烟处过量空气系数应符合《规程》要求，并与锅炉结构相符。 9、锅炉结构包括燃烧设备（炉拱、炉排、燃烧器等）、炉膛结构、各受热面布置、检修门（孔）等应符合《规程》中相关要求。燃烧器应标明其型号、功率、压头等参数。 10、炉墙、保温的设计及材料与厚度的选择应满足《规程》中关于炉体温度的要求。应明确标明炉墙、保温的材料和厚度。 11、锅炉计量、检测、控制仪表的配置应满足《规程》附录B的要求。锅炉本体及尾部烟风道应预留能效测点。各仪表宜标明是否属于供货范围。 12、锅炉配套辅机包括：鼓、引风机、循环水泵、补水泵等，应在设计说明和总图中明确标明其型号、压头、流量、功率等参数。风机、水泵的选型应与阻力计算结果相适应。 五、节能审查程序 1、新设计锅炉产品节能审查程序 （1）申请单位在提交“锅炉设计文件鉴定申请书”的同时提交“锅炉设计文件节能审查申请书”一式两份。“锅炉设计文件节能审查申请书”格式见附件1。锅炉设计文件节能审查需提交的资料见附件2。 （2）受理 鉴定机构对申请单位提交的锅炉设计文件进行确认，并在申请书中签署意见。
锅炉设计文件鉴定程序 Boiler Design Documents Appraisal Procedure 目录 第一章 总 则 (2) 第二章 鉴定内容 (2) 第三章 鉴定程序 (3) 第四章 职责和监督管理 (6) 第五章 附则 (6) 附件1 申请单位提供的锅炉设计文件 (7) 附件2 锅炉设计文件鉴定申请书 ............... (8) 附件3 锅炉设计文件鉴定报告 (9) 附件4 锅炉设计文件鉴定盖章资料清单 (10)
第一章总则 第一条根据《特种设备安全监察条例》(以下简称《条例》)和《TSG Gl001—2004锅炉设计文件鉴定管理规则》的有关规定，凡是在中华人民共和国境内使用《条例》规定范围内的锅炉，其设计文件应当进行鉴定。 第二条本程序适用于由境外制造单位制造并在中华人民共和国境内使用《条例》规定范围内的锅炉的设计文件鉴定。 第三条国家质量监督检验检疫总局（以下简称：国家质检总局）特种设备安全监察局授权中国特种设备检测研究中心（以下简称：中国特检中心）承担境外制造单位的锅炉设计文件鉴定工作。 第四条本程序所称的设计文件鉴定，是指对锅炉设计中的安全性能是否符合国家安全技术规范有关规定的审查，一般不包括锅炉的制造工艺、使用性能、经济性能、环保性能等有关内容。 第五条申请设计文件鉴定的锅炉制造单位(以下简称：申请单位)，必须持有相应级别的特种设备(锅炉)制造许可证。 对于正在申请特种设备(锅炉)制造许可(以下简称制造许可)的单位，如果其制造许可申请已被受理并在有效期内，则可以申请锅炉设计文件鉴定。 第六条锅炉设计文件鉴定的技术要求依据《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、《有机热载体炉安全技术监察规程》等有关的中国安全技术规范、国家标准和行业标准。 境外制造单位短期内难以完全执行上述中国锅炉安全技术规范的，在征得中华人民共和国国家质量监督检验检疫总局特种设备安全监察局（以下简称：特种设备安全监察局）的同意后，可以采用国际上成熟、完整体系，并被多数国家采用的技术规范，但同时必须满足《锅炉压力容器制造许可条件》第四十四条至第五十条的要求。 第二章鉴定内容 第七条锅炉设计文件鉴定范围包括锅炉本体受压部分材料、结构、强度以及安全附件等涉及安全性能的内容。 第八条对于第一次提交设计鉴定的锅炉，申请单位应当按照附件1的要求提供设计文件。对于已经通过鉴定的锅炉设计文件进行修改，只需提供修改部分的设计文件。 第九条锅炉零部件的结构形式采用相应国家锅炉设计标准规定标准结构的，被鉴定的设计文件中可以不包括其具体的设计图样和相应的计算资料，但必须在其关联的图样和
锅炉安全措施 1）锅炉设计； a锅炉的设计必须符合安全可靠的要求； b锅炉的设计文件应当经过国家质量监督检验检疫总局核准的检 验检测机构鉴定，经过鉴定合格的锅炉设计总图的标题栏上方应当标有鉴定标记； 2）锅炉的制造、安装、改造、维修； a锅炉及其安全附件、安全保护装置的制造、安装、改造单位，应当经过国家质检总局许可。 b锅炉的维修单位，应当经过省级质量技术监督局许可，取得许可证后方可从事相应的活动。 c锅炉的安装、改造、维修的施工单位，应当在施工前将拟进行的锅炉的安装、改造、维修情况，以书面告知锅炉所在地的市级质量技术监督局。 d锅炉的制造、安装、改造、重大维修过程，必须经国家质检总局核准的检验检测机构有资格的检验员，按照安全技术规范的要求进行监督检验，经监督检验合格后方可出厂或者交付使用。 3）锅炉使用 a锅炉使用单位应当严格执行〈〈特种设备安全监察条例》和有关安全生产的法律、行政法规的规定 b锅炉使用单位应当建立锅炉安全技术档案
4）锅炉检验 在用锅炉应当进行定期检验，以便即使发现锅炉在使用过程中潜伏的安全隐患及管理中的缺陷，进而采取应对措施，预防事故发生。 锅炉定期检验工作应当由经过国家质检总局核准的检验检测机构有资格的检验员进行。 锅炉使用单位应当按照安全技术规范的定期检验要求，在安全检验合格有效期界满前一个月，向锅炉检验检测机构提出定期检验要求。 5）安全阀 a每台蒸汽锅炉应当至少装设2个安全阀（不包括省煤器上的安全阀）对于额定蒸发量小于等于0.5t/h或者小于4t/h且装有可靠性的超压连锁保护装置的蒸汽锅炉，可以只装设一个安全阀。 b蒸汽锅炉的可分式省煤器出口处，蒸汽过热器出口处、再热器入口处和出口处都必须装设安全阀。 c锅筒（锅壳）上的安全阀和过热器上的安全阀的总排放量，必须大于锅炉额定蒸发量。 d对于额定蒸汽压力小于等于3.8MPa的蒸汽锅炉，安全阀的流道直径不应小于25mm;对于额定蒸汽压力大于3.8MPa的蒸汽锅炉，安全阀的流道直径不应小于20mm。 a）热水锅炉额定热功率大于1.4MW的应当至少装设2个安全阀，额定热功率小于等于1.4MW的应当至少装设1个安全阀。 b）热水锅炉阀的泄放能力，应当满足所有安全阀开启后锅炉压力
燃气热水锅炉房锅炉设备及附属设备 设 计 计 算 文 件 编制单位：******有限公司 编制人： 编制日期：年月日
热水锅炉房热力系统设备选型计算 一、基本概念解释 1、锅炉房：锅炉以及保证锅炉正常运行的辅助设备和设施的综合体。 2、民用锅炉房：指用于供应人们生活用热（汽）的锅炉房。 3、独立锅炉房：四周与其他建筑，没有任何结构联系的锅炉房。 4、非独立锅炉房：与其他建筑物比，毗邻或设在其他建筑物内的锅炉房。 5、地下锅炉房：设置在地面以下的锅炉房。 6、半地下锅炉房：设置在地面以下的高度超过锅炉间净高1/3，且不超过锅炉间高度的锅炉房。 7、地下室锅炉房：设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间警告1/2的锅炉房。 8、半地下室锅炉房：设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间净高1/3，且不超过1/2的锅炉房。 9、大气式燃烧器：空气由高速喷射的燃气吸入的燃烧器。 10、人员密集场所：指会议室、观众厅、教室、公共浴室、餐厅、医院、商场、托儿所和候车室等。 11、重要部门：指机要档案室，通信站和贵宾室等。 12、锅炉间：指安装锅炉本体的场所。 13、相对密度：气体密度与空气密度的比值。 14、安全出口;保证人员安全疏散的楼梯或直通室外地平面的出口。 二、热负荷计算 1 —采暖设计热负荷（KW）； 式中：Q h —采暖热指标（W/m2），可按下表选用； q h Ac—采暖建筑物的建筑面积（m2）。 采暖热指标推荐值（W/m2）备注：此数据偏小，需*2
注:1.表中数值适用于我国东北、华北、西北地区。 2.热指标中已包括约5％的管网热损失。 2、通风热负荷 式中：Q a —通风设计热负荷（KW）; Q h —采暖设计热负荷（KW）； K V —建筑物通风热负荷系数，可取0.3-0.5。 3、空调热负荷 ⑴空调冬季热负荷 式中：Q a —空调冬季设计热负荷（KW）; q a —空调热指标（W/m2），可按下表选用； A k —空调建筑物的建筑面积（m2）。 ⑵空调夏季热负荷 Q c =q c A k ·10-3/COP 式中：Qc—空调夏季设计热负荷（KW）； q c —空调冷指标（W/m2），可按下表选用； A k —空调建筑物的建筑面积（m2）。 COP—吸收式制冷机的制冷系数，可取0.7-1.2。 空调热指标、冷指标推荐值（W/m2）
TSG特种设备安全技术规范 TSG G1001—2004 锅炉设计文件鉴定管理规则 Boiler Design Docments Appraisal Administration Regulation 中华人民共和国国家质量监督检验检疫总局颁布 2004 年 6月28日
目录 第一章总则 (1) 第二章鉴定内容及要点 (1) 第三章鉴定程序 (2) 第四章鉴定机构和鉴定人员 (4) 第五章监督管理 (4) 第六章附则 (5) 附件1申请单位提供的锅炉设计文件 (6) 附件2锅炉设计文件鉴定申请书 (8) 附件3锅炉设计文件鉴定报告 (9) 附件4锅炉设计文件鉴定盖章资料清单 (10)
锅炉设计文件鉴定管理规则 第一章总则 第一条为了加强锅炉设计文件鉴定工作，保证锅炉产品的安全性能，根据《特种设备安全监察条例》(以下简称《条例》)的有关规定，制定本规则。 第二条凡是中华人民共和国境内使用《条例》规定范围内的锅炉，其设计文件应当按照本规则进行鉴定。 第三条本规则所称的设计文件鉴定，是指锅炉设计中的安全性能是否符合国家安全技术规范有关规定的审查，一般不包括锅炉的制造工艺、使用性能、经济性能、环保性能等有关内容。 第四条锅炉产品设计文件鉴定工作，由中华人民共和国国家质量监督检验检疫总局(以下简称国家质检总局)核准的机构(以下简称鉴定机构)承担。 第五条锅炉设计文件鉴定工作应当在锅炉制造前进行，锅炉制造单位不得将未经鉴定或者鉴定未通过的锅炉设计文件用于制造。 锅炉制造单位对已经通过鉴定的锅炉设计文件进行修改，必须符合本规则第三章的规定。 第六条申请设计文件鉴定的锅炉制造单位(以下简称申请单位)，必须持有相应级别的特种设备(锅炉)制造许可证。 对于正在申请特种设备(锅炉)制造许可(以下简称制造许可)的单位，如果其制造许可申请已被受理并在有效期内，则可以申请锅炉设计文件鉴定。 第七条锅炉设计文件鉴定的技术要求依据《蒸气锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、《有机热载体炉安全技术监察规程》等有关的安全技术规范、国家标准和行业标准。 境外制造单位短期内难以完全执行上述中国锅炉安全技术规范的，应当按照《锅炉压力容器制造许可条件》第四十四条至第五十条的相关规定执行。 第八条各级质量技术监督部门负责监督本规则的实施。 第二章鉴定内容及要点 第九条锅炉设计文件鉴定范围包括锅炉本体受压部分、安全附件、锅炉本体烟道以及平台、步道、扶梯等涉及安全性能的内容。 第十条对于新设计的锅炉，申请单位应当按照附件1的要求提供设计文件。对于已经通过鉴定的锅炉设计文件进行修改，只需提供修改部分的设计文件。 第十一条锅炉零部件的结构形式采用国家锅炉设计标准规定标准结构的，被鉴定的设计文件中可以不包括其具体的设计图样和相应的计算资料，但必须在其
第二章设计 本章是关于锅炉及锅炉系统节能设计规定，共二十一条。本章规定了锅炉及其系统设计文件应通过节能核查鉴定；明确了锅炉设计文件节应鉴定的内容；规定了锅炉设计文件能效指标值；提出了锅炉燃烧系统、结构设计节能要求；明确了锅炉计量、检测、控制仪表的配置要求；提出了锅炉房设计节能要求；提出锅炉要与负荷及用热系统相符合；蒸汽锅炉连续排污水的热量应当合理利用；以天然气为燃料的锅炉要考虑回收烟气中的热量；锅炉设计文件中应提出水质要求；锅炉及系统冷却水和水力除渣冲灰用水应当尽可能循环使用。 第五条锅炉及其系统的设计应当符合国家有关节能法律、法规、技术规范及其相应标准的要求。锅炉设计文件鉴定时应当对节能相关的内容进行核查，对于不符合节能相关要求的设计文件，不得通过鉴定。 各类工业锅炉设计热效率值应当满足附件A中限定值要求；电站锅炉热效率值应当满足相应标准规定或用户技术要求。 【释义】本条是关于锅炉设计文件节能核查的规定。 （一）锅炉设计文件是指涉及锅炉结构、强度、材料和与安全、经济性能有关的设计图纸、计算书、说明书等，取得锅炉制造许可证即可进行锅炉新产品设计，申请单位申请设计文件节能审查的锅炉级别应与其制造许可证级别相一致，按要求提供完整锅炉设计文件。 （二）锅炉设计文件节能核查。 锅炉设计文件节能核查工作由国务院特种设备安全监察机构核准的检验检测机构承担。锅炉设计文件节能鉴定是对描述或记录产品节能性能及功能的设计图纸、计算书、说明书等进行节能审查。设计单位应当在设计文件上清晰地标明锅炉的设计能效指标
（目标值和限定值）以及满足设计能效的工况条件范围。对锅炉设计文件节能核查就是要禁止能效指标不符合有技术规范或国家标准（或行业标准）要求的锅炉投入生产。 （三）锅炉热效率要求。 1、工业锅炉设计热效率值应当满足附件A《工业锅炉热效率指标》中限定值要求。附件A给出的工业锅炉热效率指标主要考虑运行工况、锅炉容量、燃料特性、燃烧方式因素。 2、电站锅炉热效率值应当满足相应标准规定或用户技术要求。 第六条锅炉设计应当包括热力计算、烟风阻力计算、水动力计算等内容，以明确锅炉及其系统的经济性。 【释义】本条是锅炉设计应进行计算的规定。 （一）锅炉热力计算通常采用设计计算的方法。目的是根据给定的蒸发量（热功率）、蒸汽和给水参数（出水和回水参数）、煤质资料和选定的效率、燃烧设备型式等，确定锅炉各部分的受热面面积和主要结构尺寸以及耗煤量、送风量、排烟量等。设计计算一般和锅炉结构设计交互进行。通过热力计算才能通过确定锅炉的合理结构及各部分受热面的配置。通过热力计算能够得出锅炉各部分受热面的烟气温度、烟气流速、放热系数、传热面积等参数，从而为锅炉结构的经济型及合理性提供技术依据。 （二）烟风阻力计算 锅炉烟风阻力计算的目的是为了通过计算锅炉烟气侧及空气侧各部分的流动阻力，从而得出整个锅炉系统的烟气侧及空气侧的流动阻力，从而为锅炉选用鼓风机、引风机提供技术依据。锅炉鼓风机、引风机选用的经济合理性，直接关系到锅炉辅机运行的经济性。 （三）水动力计算。
锅炉正常维护检修及备品备件表
正常维护检修一览表2006年5月名称检修、检查项目检修维护周期处理措施及要求备品备件备注 锅一 、 1、检查炉膛内部 耐火材料是否有 破损 每三个月检 查一次或借 停炉时检查 根据损坏情况修 补。 备一定数量的可塑料 或其它耐火材料 注意防潮湿 2、检查布风板是 否开焊，风帽磨损 情况。 每三个月检 查一次或借 停炉时检查 对开焊处布风板 焊补,根据风帽磨 损情况进行更换。 及时疏通堵塞风 帽孔，对破损的风 帽应进行更换。 应备不少于100个的 风帽及部分钢板 根据使用情 况及时购 买。
低温段过热器的磨损情况满膛架检查 一次， 磨损处进行焊补， 更换前排损坏的 护瓦。如检查发现 过热器外径蠕变 超过2.5％，需及 时更换。磨损严重 时做截管处理，截 管过多时应整体 更换。 瓦以及焊补所用的材 料。备长度不小于6 米的过热器管20根。 制作周期 2—3个月 5、减温器的检修每三个月检 查一次或借 停炉检查检查联箱大法兰结合面的严密性，如发现泄漏应及时检修
低三段省煤器、水冷壁管的磨损情况满膛架检查 一次 磨损处进行焊补， 对省煤器更换加 装防磨罩，磨损超 过壁厚1/3时应 进行堆焊。磨损严 重时做更换管路 处理。严重时应考 虑整体更换。 磨罩。制作周期2 个月左右， 磨损部位主 要是在高温 段。
二、旋风分离及炉墙1、检查旋风分离 器内壁，炉墙浇注 情况 每三个月检 查一次或借 停炉时检查。 检查旋风分离器 内壁应光滑，耐火 材料如有脱落应 进行修补，膨胀缝 及填充材料是否 合格。 备齐焊补所需材料。修补浇注了 时新旧接口 处理好，防 止再次脱 落。 2、检查返料器导 小风帽及风室磨 损情况 每三个月检 查一次或借 停炉时检查。 及时疏通风帽孔， 不牢固的小风帽 应加固。 备上部分浇注料或焊 接材料，备100个小 风帽。 3、检查返料器内 部磨损及其它部 位 内部检查每 三个月一次 或借停炉时 检查， 内部浇注料脱落 时应进行修补。检 查顺灰管膨胀节， 如漏灰严重时应 更换。 备部分浇注料，顺灰 管膨胀节及焊材 每班进行巡 回检查
锅炉设计文件审查过程中的见解 黄庭 通过多年来对省锅炉制造厂的锅炉设计文件进行审查（2011年以前重点是安全技术审查也涉及某些提高锅炉效能的意见，今年几个月按《锅炉节能技术监督管理规程》的要求和《锅炉设计文件节能审查办法》加强对设计文件的节能审查），审查过程中由于设计制造单位、监管部门对《规程》和《办法》的理解有差异，出现一些问题也很正常。为了设计者更好完善锅炉设计文件，特提出一些见解，尽管不成熟，也有错误的地方，做到抛砖引玉，尽几十年来对锅炉情有独钟的设计工作者的一份微薄力量。也想多听各方面的意见，对审查工作加以改进。 至于对《审查办法》试行的一些意见，另附件提供，供国家质检总局参考或释义。
锅炉设计文件鉴定的若干问题之一 1、对工业锅炉（特别是快装炉）宜在总图标出（零）部件图，若不标出应 附上该锅炉各部件明细表或清单。（按照GB11943-89《锅炉制图》规定，总图可不标注部件件号。）锅炉使用的辅机（或特殊部件）要列表说明其规格和性能。 2、锅炉规应注明燃烧方式和使用燃料。若使用燃料有特别要求（如燃气、 水煤浆、生物质燃料）应在技术条件附加说明。 3、对电加热锅炉应标明电热元件型式、功率、电流、电压、耐压（耐介质 压力和耐电压强度）要求； 对燃油、燃气锅炉的燃烧器应标明燃烧机功率（克服炉压情况下）； 对水煤浆锅炉应标明喷燃装置的规格、容量； 对层燃炉应标明炉排尺寸、炉排面积、通风截面比； 对流化床锅炉应标明布风板面积； 对有机热载体炉应标明对使用介质的要求。 宜在总图技术要求标出，也要在设计说明书说明。 4、锅炉本体受压元件选用材料应标出材料标准号。 5、本体各部件连接尺寸要标注清楚，有的单位标注不完整，不便于校核。 6、本体各受压（零）部件图要提供，一般缺的是集箱平端盖、锅筒封头、 锅筒或集箱管座（也可在总图列表，但应标明其规格、压力等级）若选用国标或原部、行业标准可不提供。 7、膜式管排要注明使用翅片的材料和规格。
备品备件月采购计划填报要求及明细 1、标准件类：指标准件、通用件，结构、尺寸、标记等各个方面已经完全标准化，并由专业厂生产的常用的零（部）件。 如紧固件、联接件、传动件（包括链条、链轮、皮带等）、密封件、液压元件、气动元件、轴承、弹簧等机械零件。2、生产设备备件类：指生产设备及辅助设备的专用零部件，如破碎机破碎辊、筛网、专用传动轴、锅炉设备专用附件、 叉车备件等。 3、电气配件类：指电器（气）元件及材料：指对生产线电力系统或其他用电设备的控制、保护、遥控、操纵等电器（气） 元件。如：开关、互感器、变压器、控制器、传感器等。也包括生产所需的电线、电缆。 4、仪器仪表类：指生产线上用于生产过程的监测、控制所需的仪器仪表，如压力表、电流表等，不包括其他用途的 仪器仪表。 5、非标准件加工类：指外协加工、维修件。 6、材料类：指主要用于生产、设备维护用的材料。主要包括：a、金属材料，钢板、钢筋，扁铁、角钢、槽钢、工字钢等 材料；b、非金属材料，尼龙棒，石棉垫、玻璃、等。c、防腐、防水、保温材料等。 7、润滑油脂类：指用于生产设备润滑所需的油或脂。 8、阀门、管件及管材类：包括阀门、法兰、弯头、无缝管、pvc管等。 9、工具及耗材类：指机电维修、生产用工具及其耗材。工具包括起重工具、测量工具、切割工具、通讯工具等，例如： 万用表、扳手、手拉葫、割枪等。耗材包括：氧气、乙炔、焊条、砂轮片、对讲机电池等。 10、备机类：主要包括电机、减速机、泵三类。 填写要求： 1、标准件类：对于单价大于200元及专用性较强备件的应明确使用部位、正常使用年限。多用途标准件，则在使用部位 一栏应列出主要使用设备。 填写示例：车间名称+工位名称+设备名称，同时需明确设备自身用还是设备电机或其附属设备用。 2、生产设备备件类：计划采购的所有备件均需填写使用部位，要求同标准件类。 3、电器（气）配件类：单价大于200元电器（气）元件的应明确使用部位，正常使用年限。电线、电缆等材料的采购
质检特函〔2010〕85号关于贯彻执行《锅炉节能技术监督管理规程》和《工业锅炉能效测试与评价规则》的有关意见 各省、自治区、直辖市及计划单列市、副省级城市、新疆生产建设兵团质量技术监督局： 国家质检总局2010年8月30日颁布了《锅炉节能技术监督管理规程》（以下简称《锅炉节能规程》）和《工业锅炉能效测试与评价规则》（以下简称《锅炉测试与评价规则》）两个节能技术规范，并将于2010年12月1日起实施。为贯彻执行好上述两个节能技术规范，现提出以下意见，请遵照执行。 一、加强对规范的学习、宣贯工作，切实落实锅炉生产、使用单位主体责任 （一）对锅炉生产单位的要求。 1．应当组织承担锅炉设计、制造工作的人员认真学习节能技术规范。 2. 对已经通过锅炉设计文件鉴定的锅炉设计文件，应当按照《锅炉节能规程》的要求，及时增加相应的节能设计内容，采取有效措施保证出厂的锅炉产品能效达到规定能效指标要求。
3．应当按照《锅炉节能规程》的要求向使用单位提交锅炉产品能效测试报告。有条件的单位应当尽量在出厂前完成锅炉能效测试；需要在现场进行能效测试的，应当在规定的时间内进行测试，并将测试时间安排告知办理使用登记的质量技术监督部门。 （二）对锅炉使用单位的要求。 １．应当组织锅炉运行管理人员和操作人员认真学习节能技术规范。 2．应当按照《锅炉节能规程》的要求，建立健全并实施锅炉及其系统节能管理的相关制度。 3．应当按规定对锅炉及其系统的能效情况进行日常检查和监测，及时掌握锅炉能效变化情况。对锅炉及其系统配置仪表未达到《锅炉节能规程》要求的，应当尽快配置齐全。 4．应当结合本单位情况，及时安排在用锅炉定期能效测试。对能效不符合《锅炉节能规程》的锅炉，应当分析原因改进使用管理，必要时应实施节能改造。 二、加强高耗能特种设备节能监管机构和能效测试机构能力建设 高耗能特种设备节能监管是特种设备安全监察机构新增的一项重要职责，各地质监部门要高度重视，切实加强对高耗能特种设备节能监管机构和能效测试机构的能力建设，为实现高耗能特种设备节能的有效监管提供保障。 （一）提供必要的人员保障。
（0734）锅炉房设备清单 H-073401/02 MP Boiler Burner 中压锅炉燃烧器 K-073401/03 Air- Blower 鼓风机/风机 K-073402/04 Draft Fan引风机 X-073401 Stack 烟囱 E-073401 / E-073402 MP Boiler 中压锅炉 E-073405/E-073406 Economizer of MP Boiler 中压锅炉省煤器 J-073401/ J-073402 Desuperheater减温器 J-073403 Pressure Regulator/Desuperheater 减温减压器 E-073408 Exchanger 换热器 P-073409/ P-073410 Deaerated Water Pump 除氧水泵 D-073401/02 De-aerator除氧器 D-073405/06 Condensate Drum凝结水罐 P-073401/02 BFW Booster Pump前置泵 P-073405/06 LP Boiler Feed Water Pump 低压锅炉给水泵 P-073403/04 Boiler Feed Water Pump of Start-up Boiler 开工锅炉给水泵P-073401/02 MP Boiler Feed Water Pump中压锅炉给水泵 CI-073401/02/03 Chemical Injection Skid 加药计量装置 D-073415/16-A/B Chemical Storage Drum 药液桶 (D-073425-A/B) P-073438/39-A/B Metering Pump 计量泵(P-073440-A/B/C) MX-073401/02-A/B Mixer搅拌器 (MX-073414/13-A/B; CI-073417-M-A/B; CI-073418-M-A/B) D-073403 Continuous Blowdown Flash Drum 连续排污扩容器 T-073401 Sump 污水池 P- 073411/12 Blowdown Pump 排污泵 D-073404 Intermittent Blowdown Flash Pump 定期排污扩容器 D-073409 Fresh water container 新鲜水水罐 P-073441-A/B Fresh Water Pump 新鲜水泵 E-073410 Plate heat exchanger 板式换热器 MX-073410/11/12 Tube Mixer 管道混合器 F-073421-A/B Bag Filter 袋式过滤器 CI-073414 PAC Injection Skid 絮凝剂加药装置 CI-073415 NaCIO Injection Skid 次氯酸钠加药装置 D-073418-A/B PAC Dosing Drum 絮凝剂加药箱 D-073419-A/B NaCIO Dosing Drum 次氯酸钠加药箱 P-073442-A/B PAC Dosing Pump 絮凝剂加药泵 P-073443-A/B/C NaCIO Dosing Pump 次氯酸钠加药泵 SK-073411-A/B UF Skid 超滤系统 CI-073416 Scale Inhibitor Skid 阻垢剂加药装置 CI-073417 Reducer Injection Skid 还原剂加药装置 D-073420-A/B Anti-Scalant Dosing Tank 阻垢剂加药箱 D-073421-A/B Reducer Dosing Tank 还原剂加药箱 P-073444-A/B Anti-Scalant Dosing Pump 阻垢剂加药泵 P-073445-A/B Reducer Dosing Pump 还原剂加药泵 CI-073418 NaOH Injection Skid 氢氧化钠加药装置 D-073422-A/B NaOH Dosing Tank 碱加药箱 P-073446-A/B NaOH Dosing Pump 碱加药泵 P-073447 UF Water Pump 超滤水泵 P-073448-A/B UF Backwash Pump 超滤反洗水泵 F-073422 UF Backwash Cartridge Filter 超滤反洗过滤器 D-073423 UF water container 超滤水灌 F-073423-A/B RO Cartridge Filter RO保安过滤器 P-073449-A/B RO High Pressure Pump 反渗透系统高压泵 SK-073412-A/B RO Skid 反渗透系统 D-073424 RO Permeate Water Tank 反渗透产水罐 P-073450-A/B EDI Feed Pump EDI供水泵 P-073451 RO Flush Pump 反渗透冲洗水泵 F-073424 Cartridge Pump 保安过滤器 H-073413 Electric Heater 电加热器D-073427 CIP Water Tank化学清洗水罐 (CIP=Clean In Place在线/就地清洗) P-073452 CIP Water Pump 化学清洗水泵 F-073425 CIP Cartridge Filter 化学清洗保安过滤器 SK-073414 Chemical Cleaning Skid 清洗装置 T-073402 Sump 污水池 P-073435/36 Blowdown Pump 排污泵 F-073426-A/B EDI Cartridge Filter EDI保安过滤器 SK-073414-A/B EDI Skid EDI系统 D-073408/26 Demineralized Water Container 除盐水罐 P-073407 Demineralized Water Pump（P-073453-A/B）除盐水泵Sample Collector 取样冷却器 Cooling return water 循环水回水 Supply Distribution 分配系统 Oxygen Scavenger 除氧剂 Deoxidized Water 除氧水 Phosphate Solution 磷酸盐溶液 Drainage to trench 排放到地沟 NaOSO3 亚硫酸氢钠 Feed Water Piping 进水管 Drain 放水阀/排水/排污/排放阀 Vent 放空阀 Bleed 排气阀/排气口 MP Saturated Steam 中压饱和蒸汽 Flue 烟气 Line-up/Align Valves 导通阀门 Steam Header 蒸汽干管 System Tightness 系统严密性/密闭性 Bump Test 点动测试/点动 Back Pressure 背压 Spectacle blind 8字盲板 Blind Off 用盲板隔离 Flow rate control/Flow control 流量控制
