混凝土面板堆石坝设计
目录
一、基本资料：
1.1、工程概况：
1.2、水文：
1.3、工程质量
1.4、建筑材料:
1.5、坝线坝型及枢纽布置方案比选：
1.6、主要建筑物：
二、设计依据：
三、混凝土面板堆石坝趾板施工：
3.1、趾板施工技术参数及布置方案：
3.2、混凝土浇筑前的准备工作：
3.3、混凝土原材料及其配合比要求:
3.4、趾板混凝土施工工艺和施工组织：
3.5、趾板混凝土质量检验及控制措施：
四、混凝土面板堆石坝坝体填筑施工：
4.1、填筑施工概况：
4.2、主要工程量的计算:
4.3、挤压式边墙施工工艺：
4.4、坝体填筑施工工艺与组织：
4.5、施工总进度:
五、混凝土面板堆石坝面板施工:
5.1、面板施工技术参数及布置方案：
5.2、面板工程量计算：
5.3、施工总进度安排：
5.4、面板混凝土施工工艺与施工组织
5.5、钢筋加工与安装工艺：
5.6、止水材料施工工艺：
5.7、侧模施工工艺：
5.8、无轨滑模的结构设计：
5.9、混凝土原材料及配合比要求:
5.10、混凝土的制备和运输：
5.11、混凝土浇注施工工艺：
5.12、接缝止水施工工艺：
5.13、面板混凝土的温控与防裂措施：
5.14、雨季施工：
5.15、面板混凝土施工质量检测及控制措施：
5.16、主要施工机械设备：
六、致谢：
七、主要参考资料（载要）：
河面板芭蕉堆石坝施工组织设计
一、基本资料：
1.1 、工程概况：
芭蕉河一级水电站位于湖北省恩施自治洲鹤峰县境内，地处芭蕉河中下游河段。坝址下距鹤峰县城11.1km。距在建的芭蕉河二级水电站7.6km。为芭蕉河干流开发的―龙头‖电站。
本工程以发电为主，兼顾航运，养殖，旅游等综合利用。坝址位于柳月坪，控制流域面积303.4km2，多年平均流量12.6m./s，多年平均年经流量3.97亿m3 ，水库正常蓄水位647.5m死水位616.0m，总库容0.96亿m3，库容系数14.91%，为年调节水库；本工程属III等中型工程，工程枢纽由混凝土面板堆石坝，左俺岸边开敞式益洪道。左岸放空洞右岸引水洞遂洞。地面厂房及升压站等组成，电站装机2台，总装机容量30MW，多年平均发电量0.901已KW。H，保证出力5.1MW，增加下游梯级电量0.085亿KM。H。枢纽主要工程量：土石方开挖79.3万m3，土石方填筑230.4万m3，混凝土10.12万m3，帷幕灌浆1.33万m 。施工导流采用左岸遂洞导流，总工程期40
个月。工程静态总投资27404万元，总投资29126万元。
1.2 、水文：
（1）、流域概况：
芭蕉河地处鄂西南的武陵山区恩施自治洲鹤峰县境内，位于东经109。45`~110。01`，北纬29。48`~30。02`之间，束娄水上游右岸的一级支流，发源于恩施自治洲鹤峰县与富恩县交界的太平乡文家河。流域面积373.4km2，河流全长41.4km，总落差728m，两岸支流密集，基岩裸露，陡坡流急，平均坡降9.3%。
芭蕉河流域地势西北高，东南低，分水岭海拔高程一般在1700m左右，上游高山竣岭人烟稀少，中，下游山间台地稍有农田种植，人类垦植对自然环境影响不大，森林覆盖60%，植被良好，河流泥沙量不大。
芭蕉河一级水电站，坝址位于下游北佳镇柳月坪村，下距在建工程二级水电站坝址约7.6km，距芭蕉河河口12.3km，坝址控制流域面积3034km2，占流域总面积的81.3%。坝址以上河段长29.4km，平均坡降13.1%，总落差658m。
芭蕉河所在的搂水流域属亚热带湿润气候，支流域雨量充沛，气候温和。多年平均气温15.4。C，极端最高气温40.7。C（1959年8月23日），极端最低气温-10.1。（1977年1月30日）。
受山地形影响，流域水有随地势增高而递增的特征。全流域多年平均年降雨量1986.4mm，鹤峰站以上流域多年平均降雨量1770.6mm（1961~1985年）。其气象特征值见表1-1。年、月降雨量见表1-2。
表1-1 鹤峰县气象站气象要素统计表
项目单位鹤峰
多年平均降水量mm 1684.5
历年最大1d降水量mm 277.8
多年平均蒸发量mm 1000.5
多年平均气温.c 15.4
历年极端最高气温.c 40.7
历年极端最低气温. c -10.1
多年平均相对湿度% 81
多年平均相对湿度m/s 0.6
历年最大风速/风向m/s 140.ENE
表1-2 鹤峰，芭蕉河一级坝址流域年，月平均浆雨量表
地址各月平均（mm）年平均
一二三四五六七八九十十一十二
鹤峰30.7 40.3 79.1 158.1 225.2 277.6 232.4 211.5 180.4 134.1 74.4 35.9 1770.6
一级坝址34.8 41.4 86.4 179.6 250.9 279.5 357.4 235.3 228.8 154.6 80.3 39.4 1986.4
流域内降雨量主要集中在4~10YUE ，占全年降雨量的85.6%。尤以7月为多，是流域多发季节。芭蕉河流域无实测水文资料。但流域周遍有鹤峰，太平针，中营，雪落塞等雨量站，鹤峰站以上流域内有中营，坪山，燕山坪，大坪等雨量站基本能控制流域雨。邻近娄水干流鹤峰水文站为本工程水文设计的依据站
（2）、径流：
芭蕉河属山溪性河流，径流主要由降雨所致芭蕉河流域无实测径流资料，其径流系列是依据邻近流域搂水干鹤峰站（依据站）1960~1998年实测资料，以流域面积比和雨量比（1962~1985年资料）为参数推算得到。芭蕉河一级坝止址多年平均流量为12.6m/s，多年平均年径流为3.97亿m 。由鹤峰站推算的多年平均流量系列中，径流内分配主要集中在汛期（4~10月），约占全年径留流量的84.6%，11~3月为枯水期，其径流年分配基本与流域降雨量年内分配相吻合；且该流量系列经历了一个完整的丰~平~枯水过程，连续最枯段又发生在1992~1994年，流量的年际变化反映该站径流系列具有一定的代表性，因而推算的坝址径流系列具有一定的代表性，基本能反映本流域的降雨量特征。
（3）、洪水：
本流域无实测流量资料，坝址设计洪水推算方法与径流一致，也是以领近娄水干流鹤峰站为依据站采用设计洪水移置法和设计流域暴雨洪水法等多种方法推算。再经设计洪水合理性分析，发现暴雨洪水计算的成果精度较差，坝址设计洪水推荐采用鹤峰站设计洪水移置法成果。进而推算得出芭蕉河一级坝址设计洪水。成果见表1-3
表1-3 芭蕉河一级坝址设计洪水成果表
项目各频率（P%）设计值
0.05 0.1 0.2 0.5 1 2 5
Q（m3/s）4350 3910 3480 2910 2500 2080 1540
W(亿m3) 1.32 1.20 1.08 0.922 0.802 0.687 0.531
W(亿m3) 2.24 2.07 1.87 1.60 1.41 1.21 0.948
（4）、泥沙：
芭蕉河流域内无泥沙实测资料。一级坝址泥沙沿用下游二级坝址可研设计成果。即借用清江恩施站年均悬移质含沙量0.539kg/m3，推移质为悬沙的20%估算。一级坝址多年平均悬移质输沙量
21.4万t，多年平均推移质输沙量4.28万t，总输沙量25.7万t。泥沙容重1.3t/m3，折算水库年淤积总量为19.8万m3。
1.3 、工程质量：
（1）、区域地质：
芭蕉河流域总体地势西北高。东南底。芭蕉河为树枝状水系，河谷深切，山岚叠嶂。穷峰险峻，属典型的构造剥蚀岩熔和构造侵蚀中山地貌。
本区出露的地层为古生界寒武纪至中生界三迭系沉积岩，其中泥盆系，石炭系发育不全，除寒武系下统金顶三组，志留纪，泥盆纪以及三迭中统巴东组为滨浅海相碎屑岩外，其余地层均为滨浅海相碳酸盐岩，岩溶发育。
本去构造部位处于新华夏系湘边镜隆褶带的北端，挽近期构造运动以间歇性欣斜试隆起为特征。芭蕉河流域无活动性断裂，矩坝址100km范围内历史上未发生过MS>5.0级或6度以上的地震,属于区域构造稳定的弱震区,根据1:400万<中国地震烈度区划图(1990)>,芭蕉河流域位于<6度区,本工程地震基本烈度定为<6度.
（2）、库区地质：
芭蕉河一级水库位于芭蕉河中下游河段,属于山峡谷型水库.干流回水至鹤峰县矛坪乡洞溪坪,库
段长13.34km;支流许老河回水至犀牛洞电站,距河口长度为 4.4km .
库区芭蕉河干流平面呈―ר‖行展布,河流在许老河口以上流向大致由南西至被北东,许老河口以下,河流突转向南东直至坝址。库区出露地层均为下古生结寒武系~志留系下统沉积岩.碳酸盐地层占80%以上,其岩溶发育受岩性控制,岩溶管道,洞穴的发育方向主要受结构面的控制。库区地质构造简单,属于新化夏系北东向构造行迹的八字山背斜控制了本区构造格局,干流库段均位于八字山背斜近轴部南东翼,支流许老河段横越了八字山背斜轴到达其北西翼.区内断裂构造以北东向压(扭)性为主,八字山断裂是其代表。
水库四周为崇山峻岭所环绕,地形分水岭宽厚,虽然库区奥陶系,寒武系碳酸盐岩地层岩溶发育,但分水岭地下水位均高于水库正常蓄水位,且水库周边有志留系和泥盆系沙岩地层组成的相对不透水层封闭良好,不存在水库岩溶渗透问题;调查表明,沿八字山断裂带月不存在向邻谷渗透之虑。
库区不存在矿产,文物等淹没问题,芭蕉河流域水土保持良好,固体径流来源少,水库淤积对工程影响甚微。
库区共发现2处规模较大的变形岩体或滑坡，其中阴坡变形岩体位于柳月坪坝址右岸上游约
0.6km的谢家溪下游侧，分布高程从548.00m(河床)至900.00m(陡崖下)，面积13.5万m3，体积270~300万m3；王家村滑坡位于柳月坪坝址上游约6km的(沿河里程)干流左岸王家村，分布高
程自900.00m至河边(高程595.00m)。顺河方宽400m左右,垂直河流方向长约700m，面积约25.3万m3，体积900万m3左右。王家村滑坡体和阴坡变形岩体虽表面物质松散，但自然状态下为稳定边坡。水库蓄水对稳定性影响很小，可能造成表面松散堆积物产生局部变形和小规模塌滑，但对其整体稳定性及工程安全影响很小。工程运行期应进行有效的边坡变形监测，以策安全。
综合而言,水库工程地质条件简单,具备成库条件。
（3）、坝址工程地质条件：
本工程建坝河段位于芭蕉河下游柳月坪至芭蕉河湾之间，长约1.5公里，平面上大致呈弓形，以中部河湾为界，河湾以上属柳月坪坝址（上坝址）河湾以下为落山坝坝址（下坝址）。坝段内河谷深切，呈―V‖形，上坝址为斜向谷，两岸地形连续完整，但冲沟发育，按坡陡峻，一般为40~~60度，右岸发育3#堆积体，下坝址为横向谷，岸坡相对较平缓，岸坡在35~~50度，河谷宽度较上坝址宽50~~80米，右岸地形连续完整，发育⑤、⑥两条冲沟，左岸因背后的溪沟（老沟）深切，临河山体相对单薄。上坝址基岩主要为龙马溪组（S11N）上部和罗惹坪组（S11R）下部，以中硬的条带状砂岩和石英砂岩为主，饱和抗压强度72.4—154.0 MPa下坝址基岩为罗惹坪组（S11R）中上部，以沙质粉沙岩为主，饱和抗压强度为20.1—30.5 MPa；岩石较软弱，且普遍具有崩解特性。综合而言，上、下坝址的工程地质条件各有优缺点，以上坝址工程地质条件略优。
选定的上坝址(柳月坪坝址)位于八字背斜南东翼,地址构造较简单,为单斜构造区..岩层产状
N35º~50ºE,SE∠30º~50º.区内已探明的断层有6条,规模均较小,最大断层破碎带宽0.40m.本区节理主要有4组,具有延伸长、连续性好、节理面较平直的特征,尤其是④组,为区内各种陡崖、跌坎的控制性结构面.坝址岩体风化较浅、卸荷作用相对较弱,建坝对风化岩带、卸荷带开挖处理的工作量都不大.坝址工程地质条件满足重力坝、面板堆石坝的建坝要求,基本满足拱坝的建坝要求,但面板堆石坝方案更适应坝址的地形地质条件.
3＃堆积体位于上坝的下游河湾附近右岸山坡,分布高程自河床止700.00m顺河向宽约100m,面积约2.7万m2体积43.2万m2.3#堆积体所处岸坡为顺向边坡,高程645.00m以下坡角39º,高程645.00~655.00m为缓坡平台,高程655.00m 以上,坡角34º左右。堆积体铅直厚度
8.80~25.70m,中部厚、四周薄，为一典型的古滑坡残留堆积体，是第四纪晚更新世河流下切至接近现代河床时，堆积体所顺向坡被切角而导致边坡岩体失稳、顺层下滑，随后在漫长的地质年代中遭受剥蚀、改造而成，现处于稳定状态。面板坝次堆石区压覆在3#堆积体中下部做压脚处理，对本身已是稳定的3#堆积体只会提高其稳定性。堆积体范围内地下水位低，水力坡降平缓，为0.2到0.24，而坝体堆石的排泄条件良好，因此，预测蓄水后在堆积体下的地下水位不会有明显变化，不致造成3#堆积体产生渗透稳定问题。挖除表层5到8.4m左右相对较松散的坡积物后，期于堆积物密实度为中密到极密，工程特征与面板坝次堆石区接近，可以作为坝体次堆石区基础。
建筑物地基或地下洞室围岩主要为条带状砂岩和石英砂岩，岩体较完整完整；微风化新鲜的条带状砂岩基本质量指标（QB）390~465，属III~II类围岩；石英砂岩基本质量指标（QB）492~542，以II类围岩为主。
坝址水文地质条件简单，地下水类型一裂隙潜水为主，有较明显的季节性动态变化，弱风化带以下岩体中等透水~弱透水。面板堆石坝坝基相对隔水层（q≤3Lu）埋深10~65m ,防渗帷幕应与两岸相应于水库正常蓄水位的地下水位相接。
坝址水文地质条件简单，地下水类型以裂隙潜水为主，有较明显的季节性动态变化，弱风化带以下岩体中等透水或弱透水。面板堆石坝坝基相对隔水层（q≦3Lu）埋深10到65m，防渗帷幕应与两岸相应于水库正常蓄水位的地下水位相接。
水质分析结果表明，芭蕉河河水对混凝土无任何腐蚀性，左岸岩湾（唐家湾）溪水和右岸谢家（阴坡）溪沟水对混凝土具有中等溶出型腐蚀性，但溪沟水流量很小，对工程的影响甚微。
综上所述，本坝址无制约工程的重大地质问题，具备建坝条件。
1.4、建筑材料:
（1）、堆石坝填筑材料：
芭蕉湾石料场位于上坝址下游1.8Km邹岸的落山坝村后山，分布高程550.00—820.00m。出露基岩有志留系中统纱帽组（S2s）、泥盆系中统云台观组（D2Y）和二迭系下统（P1）地层，其中纱帽组（S2s）的S2s3、S2s4岩组和云台观组（D2Y）为可利用层，总厚度为388.0m储量780.0万立方米。砂岩石料的储存量、质量满足面板堆石坝体填筑料的要求，运距近、开采运输条件也较为方便。
（2）、工骨料：
坝址附近天然砂砾料缺泛，但质地较纯的灰岩料源丰富，工程混凝土所需骨料要进行人工轧制。坝址下游鱼儿泉骨料场和上游芭蕉坡骨料场的灰岩料源层储量和质量均可满足轧制人工骨料的
要求。鱼儿泉骨料场位于坝址下游3.8km左岸鱼背状山脊，靠近工程拟定的对外交通线路，运输方便，建议作为本工程人工骨料料源产地。料场地层为二迭系下统茅口组（P1），开采范围拟定为高程810.00~560.00m山脊至下游侧顺向坡间厚度38m的巨厚层灰岩，面积5.7万m2,总储量313.5万m3。灰岩轧制的人工骨料不具有碱活性，灰岩密度为2.68~2.70g/cm3,饱和抗压强度
70~80MPa。
（3）、土料：
面板堆石坝坝前防渗铺盖拟采用白果堡土料场的风化坡积土，但储量不足，土料中粗颗粒含量偏多，可在土料场附近公路沿线采集相对分散的坡积土作为补充或采取其他防渗手段。白果堡土料场位于北佳至柳月坪新修简易公路旁，距坝址约4.5KM，土料储量3万m3 。围堰所需土料可在
坝址附近的柳月坪、落山坝一带就近采集。
1.5、坝线坝型及枢纽布置方案比选：
（1）、坝线坝型比选：
坝址河段约500m，河谷狭窄呈―V‖型。两岸地形基本对称，基岩裸露，岩性坚硬，具备修建拱坝、重力坝以及面板堆石坝的地形地质条件。故本阶段共选取混凝土双曲拱坝、碾压混凝土重力坝和面板堆石坝三种比较坝型，并结合各自坝型的枢纽布置特点及其他基本要求，拟定各自的坝型。经过对三种坝型的综合比较，其中面板堆石坝，坝体为堆石结构，其对地基的适应能力强，基础处理简单，坝体绝大部分为土石方工程，施工工艺简单，易于操作，有利于加快施工进度，特别是节省工程投资等优点是混凝土拱坝和碾压混凝土重力坝所无法选定的，故推荐采用混凝土面板堆石坝。
（2）、枢纽布置方案选择：
由于混凝土面板堆石坝方案同时受到右岸3# 堆积体，左岸近坝冲沟和下游河道水流归槽等因素的制约，其面板堆石坝、左岸溢洪道和右岸导流放空遂洞的布置调整余地十分有限，使得工程枢纽布置方案比选实质上成为引水发电系统布置比选。为此、拟定左岸引水发电系统方案和右岸引水发电系统方案进行综合比较。
1）、左岸引水发电系统方案：
左岸引水发电系统方案同坝线坝坝型比较中的混凝土面板堆石坝方案。
2）、右岸引水发电系统方案：
右岸引水发电系统方案引水遂洞布置在右岸，采用1管2机引水，全长420.0m。岸塔式进水口不止在水库右岸的岸边，进水口底板高程606.0m塔内设有1道拦污栅和1道事故检修闸门，引水遂洞的型式与洞径与左岸引水发电系统方案相同。地面式厂房距面板坝轴线约270.0m，布置型式及尺寸与左岸引水发电系统方案相同。
3）、枢纽布置方案选择：
右岸引水发电系统方案厂址为斜向谷，厂后边坡稳定性较好；该方案溢洪道与引水发电系统分别布置于左、右两岸，施工、运行干扰较小，施工安全条件较好；虽然引水遂洞在穿越3#堆积体下伏基岩时须避开受滑坡扰动的影响带，且厂房上游冲沟致厂前的叉管需要明管设计，但工程总投资仍略低。综合比较，右岸引水发电系统方案优于左岸引水发电系统方案，故以混凝土面板堆石坝、左岸岸边开敞式溢洪道、右岸引水式地面厂房方案为本工程枢纽布置推荐方案。
1.6、主要建筑物：
（1）、混凝土面板堆石坝：
混凝土面板堆石坝斜河布置于河湾上游，坝顶高程652.2米，最大坝高为116.2米，坝顶长度为285.4米，宽为8米，上游坝坡均为1：1.35，下游坝坡：1：1.3，总填筑方量为267.27万立方米。大坝面板厚度为0.3—0.65米，垂直缝间距为12米，趾板宽4.0—8.0米，厚度为0.5—0.7米，L型防浪墙高为4米，墙顶高程为655.3
（2）、溢洪道：
溢洪道为岸边开敞式，紧靠左坝肩布置，由进水渠、闸室、泄槽和挑流鼻坎等部分组成。闸室共设2孔，孔口尺寸11.0*16.0（宽*高），弧形工作闸门由坝顶液压试启闭机启闭，闸室长41.0米，宽34.0米。泄槽底坡1：0.28，净宽26.0米，长87.0米。鼻坎为斜切式，末端坎顶高程为591.465米，挑角为8.34度，左导墙向外平面扩散比1：7，右导墙向外平面扩散比1：5。水工总体模型实验结果表明，溢洪道过流时，库区内水面平稳，沿程流态良好，泻流能力略大于计算值，总体布置良好合理。对电站尾水影响较小，下阶段仍需进一步优化挑坎体形，减小坡脚冲刷。（3）、放空洞：
放空洞由左岸导流遂洞改建而成，由进口斜井、上游缓坡段、放空管、消力池、和下游缓坡段组成，全长663.9米，进口斜井低部高程570.0米，斜井直径3.8米，倾角50度，上下游缓坡段与导流遂洞结合，段面尺寸7.0*9.0（宽*高），呈门洞型，放空管水平埋设与导流遂洞封堵堵头之中，长13.5米，内径2.0米，尾部采用钢闷头敦水，利用可爆螺杆与上游钢管法兰盘相连，消力池采用低流消能，总长35.64米，净宽5.7米，尾坎顶部高程547.5米，放空洞最大放空流量110.2立方米每秒。
（4）、引水遂洞：
引水遂洞布置在右岸，由岸塔式进水口、压力遂洞、岔管段组成，全长462.9米。进水口低坎高程606.0米，内设拦污栅1道，孔口尺寸4.6*4.6（宽*高），分别由设置在塔顶的固定式启闭机启闭。压力遂洞长404.95米，分上平段、斜坡段和下平段3段，动径3.8米，采用钢筋混凝土衬砌和钢板混凝土两种衬砌方式，钢筋混凝土衬砌厚度0.6米，钢板混凝土衬砌采用16Mn钢，板厚14mm，回填混凝土厚度为0.6m。―Y‖型叉管按明管设计，位于升压站下部，支管管径2.6m，壁厚14mm。电站设计水头91.0m 。
（5）、厂房：
地面式厂房布置在河床右侧，由主厂房、后副厂房、右副厂房、尾水渠组成。主厂房长33.5m，宽15.4m，高31.6m，内设两台HLA630-LJ-146型水轮发电机组，单机容量15MW，单机额定引用流量18.8m3/s ，机组安装高程537.8m，发电机层高程545.0m，桥车轨顶高程560.5m。尾水平台与厂区地面同高，高程为551.35m，低板高程533.473m，下设4.205*1.913（宽*高）平面检修闸门，尾水闸门由100KN单轨电葫芦启闭。后副厂房3层，内部布设水机附属设备和电气一
次设备；右副厂房3层，为混凝土框架结构，主要用于布置二次设备，并为工作人员生产，值班提供用房。
（6）、升压站：
升压站布置在厂房右上侧，利用工程弃渣填筑而成，厂区地面高程551.35 m ，升压站长58m、宽48m，进线3回（其中1回来自二级水电站），出线2回，电压等级均为110KV，站内布置2台主变和开关变电设备。

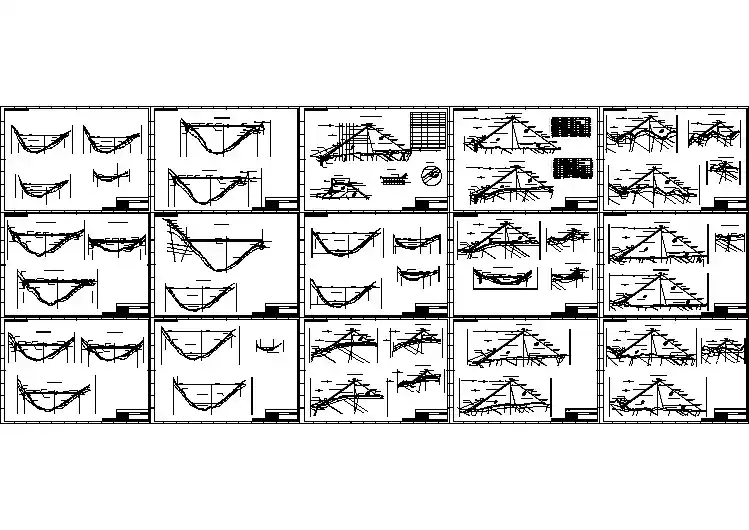

（7）、附图：
①、面板坝坝址地形图
②、面板坝枢纽平面布置图
③、面板坝结构设计图
二、设计依据：
①、面板坝施工技术（教材）
②、面板坝工程（专著）
③、水利水电工程施工手册
④、混凝土面板堆石坝设计规范
⑤、混凝土面板堆石坝施工规范
⑥、混凝土面板堆石坝接缝止水技术规范
⑦、其他材料。
三、混凝土面板堆石坝趾板施工：
3.1、趾板施工技术参数及布置方案：
1）、趾板基本尺寸的拟定：
①、趾板宽度：根据趾板地基的地质条件，选择合理的允许渗透坡降来确定，一般取8m。
②、趾板厚度：要满足趾板自身稳定和起到灌浆盖板的作用，同时还应考虑温度应力和施工要求，且与面板底部厚度相同，本工程取厚度为0.65m。
③、趾板端部斜长段：作为面板滑模施工时的起始工作面，要求与防渗面板在同一平面上，且长度一般为0.8m。趾板的横截面如图所示，
④、图中―x‖为面板底面线与趾板底而的交点，是趾板施工的控制点，相交的―x‖点连线线称为趾板的基准线或趾板轴线。―E‖点为面板底面线与趾板下游端面线的交点，是坝体填筑时上游而的起始控制点，各段趾板横截面上的―z‖点应在间一平面上，趾板基准线在空间E呈现系列的连
混凝土面板堆石坝 目录 简介 沿革 制作方法 编辑本段简介 混凝土面板堆石坝（钢筋混凝土面板碾压堆石坝）是60年代以后发展起来的 ，世界上最高的钢筋混凝土面板堆石坝是中国2011年竣工的233m高的水布垭水利枢纽。斜墙(或面板)堆石坝防渗体位于堆石体上游，材料有土料(图4)、钢筋混凝土、沥青混凝土、木材等。防渗土体可以放在堆石体上游，也可在土斜墙上设置较厚的堆石层。 主要由堆石体和防渗系统组成,即：面板、趾板、垫层、过渡层、主堆石区、次堆石区组成。 编辑本段沿革 面板堆石坝的发展大致可分成三个时期，1850～1940年是以抛填堆石为特征的早期阶段，该阶段修建的面板堆石坝坝高一般低于100m，坝体变形较大，面板开裂渗漏问题严重；1940～1965年为从抛填堆石到碾压堆石的过渡阶段，该阶段面板堆石坝的发展基本停滞；1965年以后是以碾压堆石为特点的现代阶段，碾压堆石完全取代了抛填堆石，随着薄层碾压施工技术的不断进步和完善，面板堆石坝的数量和高度迅速增加，逐渐成为当今水利水电工程建设的主流坝型之一。 面板堆石坝最早出现在19世纪50年代美国加利福尼亚州内华达山脉的矿区，当时的堆石坝采用木面板防渗。经过150余年的发展，现代面板堆石坝基本为混凝土面板堆石坝，因其具有造价低、工期短的特点，混凝土面板堆石坝得到了蓬勃的发展，已成功建设200m级的高坝。坝工界目前比较一致的观点是150m级面板堆石坝的筑坝技术是成熟的，而200m级面板堆石坝的筑坝技术还需改进和完善。中国最高的面板堆石坝为湖北的水
布垭，坝高233m，建成于2008年。国外最高的面板堆石坝为秘鲁的莫罗·德·阿里卡，坝高220m，在建。 编辑本段制作方法 斜墙(或面板)堆石坝防渗体位于堆石体上游，材料有土料(图4)、钢筋混凝土、沥青混凝土、木材等。防渗土体可以放在堆石体上游，也可在土斜墙上设置较厚的堆石层。瑞士1967年建成的马特马克坝，高120m，防渗斜墙用砾质土填筑，上游坡较陡为1:1.7～1:2.1。钢筋混凝土斜墙(或面板)堆石坝，坝的上下游坡都接近堆石的自然坡。早期的钢筋混凝土斜墙坝，在斜墙下部干砌一层片石做垫层，以防止面板出现裂缝漏水。60年代以后发展的碾压钢筋混凝土面板堆石坝（图5）,在面板下一般设置一层垫层料和一层过渡层，靠近面板的垫层料要求渗透系数为10-2～10-4cm/s，当面板出现裂缝或止水破坏时，可防止大量漏水。钢筋混凝土面板可以做成只设竖向缝或分设竖向缝和水平缝。沥青混凝土可采用单层或双层。1936年阿尔及利亚建成埃尔格里卜沥青混凝土面板堆石坝，坝高72m。木材做防渗体，现在已经很少采用。
FCD31010 FCD 水利水电工程初步设计阶段 混凝土面板堆石坝设计大纲范本 水利水电勘测设计标准化信息网 i
FCD31010 FCD 1999年10月 ii
_____ 工程初步设计阶段 混凝土面板堆石坝设计大纲 主编单位： 主编单位总工程师： 参编单位： 主要编写人员： 软件开发单位： 软件编写人员：
______ 勘测设计研究院 ______ 年—月 目录 1综合说明 (4) 2 设计依据文件和规范 .................................................... ( 4) 3 基本资料 (4) 4 面板坝布置 (9) 5 坝体设计 (10) 6 坝体计算 (13) 7 基础处理 (14) 8 坝体原型观测设计 ..................................................... ( 15) 9 工程量计算及设计成果 ................................................. ( 16)
1 引言 工程位于 ____ 省 ______ （ 县）以 __ km 的 _____ 河上，是以 ______ 为主，兼顾 （结合 ） 等综合利用的水利水电枢纽工程。水库正常蓄水位 ________ m,最大坝高 ______ m 总库容 _______ 32 m ,电站总装机容量 ______ MW 年发电量 ______ kW- h ，灌溉面积 _____ hm 。 本工程可行性研究报告于 _______ 年 ____ 月由 ____ 审查通过,选定坝址为。 2 设计依据文件和规范 2.1 有关本工程的文件 (1) 可行性研究报告 (2) 可行性研究报告审批文件 (3) 可行性研究地质报告、建材试验报告 (4) 可行性研究专题报告 (5) 设计合同及设计任务书 (6) 初步设计地质报告、建材试验报告 2.2 主要设计规范 3 基本资料 3.1 工程等别与建筑物级别 （1） 工程等别 工程，水库总库容 x 108nf ，防洪效益 ，灌溉面积 hmf ,水电站装 机容量 MV ，按SDJ 12 — 78的规定，本工程为 等。 （2） 建筑物级别 根据 SDJ 12—78中表 2确定建筑物的级别为： _______ 级; 永久主要建筑物拦河坝为 _______ 级； 永久次要建筑物为 _____ 级； 临时建筑物为 _____ 级。 3.2 气象 （1） 气温与水温 1） 气温 表1 气温表 单位：C 行） 及补充规定； (2)SDJ 218 — 84 碾压式土石坝设计规范； (3)DL 5016 — 93 混凝土面板堆石坝设计导则； (4)SL 49 — 94 混凝土面板堆石坝施工规范； (5)DL 5073 — 1997 水工建筑物抗震设计规范； (6)SDJ 20 78 水工钢筋混凝土结构设计规范； (7)SDJ 338 — 89 水利水电工程施工组织设计规范 (8)GB 50201 — 94 防洪标准。 (1)SDJ 12— 78 （ 试行 ） ； 水利水电枢纽工程等级划分及设计标准 （山区、 丘陵区部分 ）（ 试
混凝土面板堆石坝施工规范 目次 I总则 2导流与渡汛 3坝基与岸坡处理 4筑坝材料 5堆石坝填筑 6面板与趾板施工 7止水设施 8观测仪器埋设 9质量控制 附录A质量检查的主要项目及技术要求条文说明 1总则
1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝) 的施工。四、五级混凝土面板堆石坝施工，可参照执行。 对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。 1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。 1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。 2 导流与渡汛 2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。 2.0.2 施工导流方案的选择，应充分利用下列有利因素： (1) 未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。 (2) 施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。 2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。 2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。石笼块石必须符合设计要求。坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。 2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。 2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。 3 坝基与岸坡处理 3.1 一般规定 3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。处理过程中地质人员应如实、准确地进行地质描绘、编录及整理。如发现新的地质问题，应及时研究处理。 3.1.2 处理岸坡时，应采取截流排水等措施，防止两岸山坡雨水冲刷垫层。
混凝土面板堆石坝挤压边墙 1案例介绍 某水库大坝为混凝土面板堆石坝，主要由溢洪道、提水泵站、供水管道及下游灌区管线组成，最大坝高为，工程等别为Ⅲ等，工程规模为中型。大坝总库容为万m3。坝体主要由挤压边墙混凝土、混凝土面板、垫层区、过渡区、堆石区、下游护坡等。大坝上游垫层保护使用挤压边墙施工技术来进行施工。 2挤压边墙施工技术的优点 混凝土面板堆石坝挤压边墙主要是使用机械挤压的方式来形成墙体，然后利用挤压过程中产生的反向作用力向前移动。在填筑上游坝面的各个垫层之前，要先使用挤压边墙设备顺着上游垫层料区的坡面提前制出一个低弹性模量、低强度、半透水的干性墙体，墙体厚度和垫层压实厚度一致。混凝土施工3～5h 后，使用垫层料后方进行回填，然后进行碾压。达到规定要求后，再按照上述工序继续向上填筑，直到形成一个强度和完整性均良好的混凝土坝面。使用这种方法进行施工，施工速度快，可以同时进行垫层料、过渡料和坝体堆石料的生产，相较于常规作业方法，有下述五个方面的优点：（1）可以一次性完成上游坡面和同层垫层料的填筑施工。在进行上游坡面垫层施工时，不需要碾压斜坡、整修坡面、超填削坡等施工，可以提高碾压和填筑的施工速度，使坝体的施工效率增加；（2）使用垂直碾压的方式代替了无侧向约束的坡面斜坡碾压，提高了垫料层的密实度，面板的抗水压能力和支撑能力提升；（3）可以一次实现上游坡面的成型。施工过程中堆石体填筑、过渡层施工、垫层施工可以同时提升，便于施工管理；（4）在施工的同时，可以有效保护坡面，使坡面的抗雨水冲刷和汛期抗洪水冲刷能力提升；（5）整个施工过程中，不需要投入过多的碾压设备、整平坡面设备以及坡面防护设备，施工参与人员少，经济性佳。 3挤压边墙的施工 布置边墙 通常情况下，在趾板和垫料层连接的小区料上布置挤压边墙。挤压边墙主要是使用挤压机进行连续挤压后形成的一个混凝土小墙。本工程中，上游坡面设计比例为1∶，垫层填筑压实层设计厚度为40cm，因此，设计挤压边墙的顶部宽度为10cm，高度为40cm，底部宽度为71cm的梯形结构，下游坡比为8∶1，上游坡比为1∶。 挤压边墙配混凝土施工配合比的试验 为保证施工质量，首先要确保施工混凝土的配合比达到要求，混凝土湿度过高或者过低均会影响挤压机的正常行走。为了便于施工，要求混凝土具有良好的和易性。本工程设计C5级标号的混凝土来进行施工。以干硬性混凝土配合比来设计墙体混凝土，设计水的使用量为95～120kg/m3，水泥的使用量为85～100kg/m3，设计水灰比为～，要求混凝土的渗透系数控制在10-2～10-3cm/s，混凝土抗压强度为1～3MPa，参考推荐配合比，在施工现场进行复核以后，将挤压边墙的最佳施工配合比确定出来。 平整施工场地 在边墙挤压施工时，为了方便设备施工，要先对施工场地进行整平，使用垫层料填平趾板头部下游三角槽，然后从趾板顶部高层
混凝土面板堆石坝施工 前言 自80年代中期以来，混凝土面板堆石坝坝型成为我国坝工设计中的主要坝型之一。据有关资料不完全统计，至1999年末，短短15年中，我国已建和在建的混凝土面板堆石坝有70多座(西北口、吉林小山等)。拟建坝高超过100米的24座土石坝中，混凝土面板堆石坝有20座，占83.3%。 混凝土面板堆石坝之所以发展如此迅猛，一方面是因为筑坝材料可以就地取材，投资省；更重要的是，土石坝大型施工机械的发展和新技术的采用，以及其高强度的填筑、施工工期较短、分期填筑的灵活性、施工设备可以充分利用、施工不受气候条件限制等优点。 一、天生桥一级水电站混凝土面板堆石坝概述 天生桥一级水电站混凝土面板堆石坝最大坝高178m，坝顶长1168m，面板面积18万m2。是当今已建和在建同类坝型中高度位居世界第二，其余规模都
居第一的工程。 坝体分为6个填筑区（见图1）：垫层料区（ⅡA）、过渡料区（ⅢA）、主堆石区（ⅢB）、次堆石区（ⅢC、ⅢD）；上游周边缝区的粉煤灰和细粉砂嵌缝带和粘土铺盖及任意料回填区；下游量水堰过渡料、粘土防渗铺盖和任意料的填筑区。 大坝填筑的主要技术指标及施工参数如下： 分区号最大粒径（mm）铺料厚度（m）碾压遍数加水量（%）ⅡA 80 0.4 6 10 ⅢA 300 0.4 6 10 ⅢB 800 0.8 6 20 ⅢC 800 0.8 6 ⅢD 1600 1.6 6 20 二、坝体填筑分期施工 对于堆石坝的整体性和尽量减少坝的不均匀沉降来说，尽可能地保持坝体全断面平起上升最为理想。但是，施工中往往受到填筑强度、渡汛要求、混凝土面板的浇筑、观测设备的埋设、观测房的修建等因素的制约，全断面填筑平起上升很能难做到。结合渡汛、
如有你有帮助，请购买下载，谢谢！
DL/T5169—2002 如有你有帮助，请购买下载，谢谢！ 前言 《水电水利工程模板施工规范》是根据国家经贸委电力司［1999］40号文《关于确认1998年度电力行业标准制、修订计划项目的通知》的要求进行修订的。编写的原则和方法执行DL/T600-1996《电力标准编写的基本规定》。 本标准是对SD207—1982 《水工混凝土施工规范》（以下简称原标准）的有关模板工程部分进行修订。 模板工程是水利水电工程施工中一项重要的分项工程，对工程进度、质量和经济效益均有重要的影响。80年代中期以来，随着科学技术的进步，模板技术也有很大的提高，无论是在模板材料方面，还是在模板类型和施工工艺方面，都有明显的进步。原标准中有关模板工程的有些内容，已不适应现在施工的实际情况，有必要对其进行修订。 本标准自1998年11月开始编写，经过编写人员分工起草交叉初审、集中讨论，于1999年6月完成初稿，1999年10月提出征求意见稿。经征求有关单位及专家的意见，进行修改后，2000年6月提出送审稿。按送审稿审查会的审查意见进行修改后，于2000年7月提出报批稿。 本标准包括范围、引用标准、术语、总则、材料、设计、制作、安装和维护、拆除与维修、特种模板等10章和附录A（提示的附录）以及条文说明。 本标准自实施之日起代替SD207—1982中“模板工程”部分。 本标准的附录A为提示的附录。 本标准由中国水利水电工程总公司提出。 本标准由电力行业水电施工标准化技术委员会归口。
如有你有帮助，请购买下载，谢谢！ 本标准主要起草单位：中国水利水电第一工程局 本标准参加起草单位：黑龙江省水电建设管理局 本标准主要起草人员：常焕生、于振全、朱纯祥、胡金洲、范建章、苏萍。 本标准由电力行业水电施工标准化技术委员会负责解释。
FJD31080 FJD 水利水电工程技术设计阶段 沥青混凝土面板堆石坝设计 大纲范本 水利水电勘测设计标准化信息网 1997年11月 1
水电站技术设计阶段 沥青混凝土面板堆石坝技术设计大纲 主编单位: 主编单位总工程师: 参编单位: 主要编写人员: 软件开发单位: 软件编写人员: 勘测设计研究院 年月 2
目次 1. 引言 (4) 2. 设计依据文件和规范 (4) 3. 设计基本资料 (4) 4. 坝体布置 (9) 5.坝体设计 (9) 6.坝的计算 (12) 7.碾压式沥青混凝土面板设计 (13) 8.面板与岸坡、基础及刚性建筑物的连接 (17) 9.基础处理 (18) 10.原形观测 (19) 11.技术专题研究（含试验） (20) 12.工程量计算 (21) 13.设计成果 (22) 3
1 引言 工程系建在河(江) 游，距市(县) km。水库总库容亿m3，是以、为主和、的综合利用水库。本工程主(副)坝为沥青混凝土面板堆石坝，坝高m，坝顶长m。属等工程。 工程初步设计报告于年月经审查通过，并以文进行了批复。 2. 设计依据文件和规范 2.1 有关本工程或本专业的文件 (1) 工程初步设计报告； (2) 工程初步设计报告的审批文件； (3) 工程专题研究报告； (4) 工程有关文件或会议纪要。 2.2 主要设计规范 (1) SDJ 12-78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部 分)和补充规定(试行)； (2) SDJ 218-84 碾压式土石坝设计规范及修改和补充规定； (3) SLJ 01-88 土石坝沥青混凝土面板和心墙设计准则； (4) SDJ 10-78 水工建筑物抗震设计规范(试行)； (5) SDJ 20-78 水工钢筋混凝土结构设计规范(试行)； (6) SDJ 14-78 水利水电工程地质勘察规范(试行)； (7) SL 52-93 水利水电工程施工测量规范； (8) SL 47-94 水工建筑物岩石基础开挖工程施工技术规范； (9) SDJ 207-82 水工混凝土施工规范； (10) SDJ 213-83 碾压式土石坝施工技术规范； (11) SD 220-87 土石坝碾压式沥青混凝土防渗墙施工规范； (12) SL 62-94 水工建筑物水泥灌浆施工技术规范。 3. 设计基本资料 4
混凝土面板堆石坝施工技术的创新 陕西省水电工程局集团有限责任公司 摘要：陕工局集团公司近年来承建了多座面板坝工程，在高寒、干旱环境下混凝土面板施工积累了大量施工经验，小粒径筑坝技术拓宽了面板堆石坝坝料的使用范围，上游坡面挤压边墙固坡技术，长面板混凝土施工等方面形成了特有的技术优势，这些技术的进步和经验的积累是对堆石面板坝筑坝技术的有益探索，值得其他工程项目借鉴，对我国面板堆石坝的发展会起到促进作用。 关键词：混凝土面板堆石坝施工技术发展 陕工局集团公司是一支以各类拦河坝施工为优势项目的大型综合性水利水电施工队伍，已建和在建各类大坝40余座，其中承建的面板堆石坝20座。近年来，承建的百米级以上面板坝4座（新疆乌鲁瓦提坝138m，甘肃龙首二级电站坝146.5m，湖北芭蕉河一级电站坝115m，黄河公伯峡坝139m），在这些工程项目的施工建设中积累了大量施工经验，并依托工程项目针对性的进行了一些施工专题研究，面板坝筑坝技术有了快速的发展，逐渐形成了自己特有的技术优势。 1.高寒、干旱环境下混凝土面板施工工艺 我国西部水力资源极为丰富，但该地区太阳辐射强烈，昼夜温差大，冬季严寒漫长，雨旱季明显，并且多大风、霜冻、冰雹等灾害天气，这些都对面板坝施工带来不便。 陕工局集团公司自1994年以来在该地区先后修建了山口电站（坝高41m）、海潮坝水库（坝高56m）、楚松水库（坝高40m）、乌鲁瓦提水库（坝高138m）、喀浪古尔水库（坝高62m）、榆树沟水库（坝高65.7m）、白杨河水库（坝高66.8m）、公伯峡电站（坝高139m）等项目的面板堆石坝工程，在施工中通过不断的试验研究、工艺创新和工程实践，针对面板基础平整度不够、钢筋架立筋对面板形成基础约束，使面板不能自由变形以及砼表面易受外界温度的影响，而在砼内部外部产生温差，最终温度应力造成砼裂缝的产生、外界温度和湿度变化、风力作用使面板表层水分蒸发散失过快或受冻结冰，水泥不能完全进行水化反应，使其发生干缩及强度达不到设计标准从而产生裂缝等情况，总结了一套在高寒、干旱环境下修建混凝土面板的施工工艺。 1.1面板钢筋架立“预制网片、现场组装”工艺 面板钢筋架立国内通常采用在坝坡面现场焊接或绑扎方法，这种方法往往需占用较长的直线工期，在因度汛等要求而产生工期紧张等情况时，施工计划实现困难。乌鲁瓦提坝采用提前预制钢筋网片，现场使用卷扬机、有轨坡面钢筋台车等机具人工配合架立，现场电焊或绑扎连 117
砼面板施工工艺与图片 一：工程概况 红瓦屋水电站大坝长483m，面板厚度0.35m，上游面坝坡1：1.3，最大面板斜长62.75m，8m宽A型缝块编号为L1～L22，16m宽B型缝块编号为R1～R18， 共40个浇筑单元。砼强度等级C25，抗渗标号采用W8，抗冻标号采用F150，外掺粉煤灰与高效减水剂ZB-1A 和引气剂ZB-1G，设计面板砼总方量6793.8m3。 二：施工措施与工艺流程 施工准备工作 1、修整挤压边墙砼坡面，工人系安全绳用十字镐把凸出坡面以外的砼挖除，再用高压水管冲洗松动石渣。 2、按AB缝分块线浇筑抹压100cm宽C20砂浆条带，并铺好PVC胶带 3、挖除趾板上下的石渣，修整趾板周边缝的铜片，按沥青与砂1：9的比例，浇灌沥青砂垫块并塞入PVC 胶带。 钢筋制安
1、在1583.5m高程的坝顶上安放2吨卷扬机架和砼配重块，用于提升坡面上的钢筋台车。 2、吊车把做好的钢筋台车吊到大坝坡面上，并与卷扬机上的钢丝绳连接，人工把钢筋放到台车上，卷扬机可以把台车下放到坡面上的任意合适的地方。 3、3人在坝顶下放钢筋，4人在坝坡上安装架立钢筋，8人在后面绑扎钢筋，1人电焊接头，16人班组流水作业法施工。钢筋网布置在面板的中部，顺坡主筋Φ20 a200，横向分布筋Φ18 a200，焊接接头长度10倍d，搭接接头长度35倍d，钢筋保护层厚度8cm。 面板滑模与侧墙模板施工及砼浇筑工序 1、坝顶设平面尺寸3.2m×2.5m的钢结构5吨卷扬机架两个，每个卷扬机架上放4个1.2m×1.2m×1.4m的砼配重块,用吊车把它们安放到位。每台卷扬机与滑模连接加一个动滑轮，走两道丝往上牵引。 2、安装侧墙模板，侧墙模板为55mm厚的木板与50×5角钢制成，角铁三角架安放间距1.5m，用长 500mm,Φ20钢筋一头磨尖，打入挤压边墙砼300mm深,固定好三角架。模板内侧用短钢筋头焊在钢筋网上抵住侧墙模板，使模板保持垂直。 3、滑模为钢结构设计，大梁两根Ⅰ50，底模钢板5mm厚，内部支撑系统10#槽钢与50×5角钢，滑模长18m，宽度120cm，操作平台上有钢筋栏杆，板尾设抹面架，重约6吨。待B型块浇完后再割断成两块滑模浇
混凝土面板堆石坝施工规范 混凝土面板堆石坝施工规范SL49—94条文说明 混凝土面板堆石坝施工规范 SL49—94 说明条文 目录 编制说明 1 总则 2 导流与渡汛 3 坝基与岸坡处理 4 筑坝材料 5 堆石坝填筑 6 面板与趾板施工 7 止水设施 8 观测仪器埋设 9 质量控制 长江委信息研究中心馆藏 1 水利水电工程施工监理适用规范全文数据库 编制说明 1987年12月，原水利电力部水利水电建设局根据国本《规范》是我国第一本混凝土面板堆石坝施工规范，编制过程中，特别注意广泛收集、总结我国第一批混凝土面板堆石坝工程实践经验，并参考了国外混凝土面板堆石坝的成功经验和有关
技术标准。但我国兴建混凝土面板坝的历史不长，加之编写经验所限，不足之处在所难免，希望使用者发现问题后及时函告主编单位。 长江委信息研究中心馆藏 2 混凝土面板堆石坝施工规范SL49—94条文说明 1 总则 1(0(1 明确本规范的适用范围。混凝土面板堆石坝的级别，可根据《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(SDJ12,78)中的有关条款确定。 建于峡谷河床的混凝土面板堆石坝，在库容较小的情况下，其工程等级按标准划分可能是?、?级，但坝较高，因此必须强调当坝高超过70m时，不论工程等级，仍应遵循本规范。 1(0(2 研究和应用施工新技术、新工艺、新材料，是降低材料消耗，提高劳动生产率的有效措施，并可促进面板堆石坝施工技术水平的发展。对此，本条强调以既积极、又慎重的科学态度，在进行试验、验证、评定后，并经主管部门批准的条件下，积极采用。 1(0(3 本条明确本规范与现行有关施工规范的协调与统一。本规范是针对混凝土面板堆石坝施工的特有问题作出规定，以替代和补充有关施工规范中相应的导流与渡汛 2(0(1 施工导流、渡汛方案的选择，是土石坝施工中极为重要的环节。方案合理，不仅可以降低施工导流费用，还可缩短工期。在确定施工导流渡汛方案时，要充分研究工程所在地的水文、气象、地形、地质等自然情况及施工条件，经过方案比较，择优选用。 2(0(2 面板堆石坝可以在有保护的条件下利用堆石坝体挡水甚至过水渡汛，以减少导流建筑物的规模。这既是降低工程造价的途径之一，也是施工的需要。对于
蒋家沟混凝土面板堆石坝料颗粒级配设计及坝体填筑要求 1、坝料颗粒级配设计 1.1 特征粒径选择 1）最大粒径D：垫层料80mm、过渡料300mm、主堆石料600mm、下游堆石料800mm。 2）特征粒径D K及相应的P K 垫层料中D K常取5mm。小于5mm颗粒的相对含量P5对垫层料的透水性起明显的控制作用。本坝垫层料中小于5mm含量P5取40%左右（35%~45%）。 其它料常取其平均粒径D50来表征，D50的大小决定着坝料的粗细，D50较大时坝面不平整度较大，增加施工费用和难度；D50较小时引起坝料强度降低；一般大约为最大粒径D的1/4～1/10。 本坝过渡料取D50=50～80mm、主堆石料取D50=80～120mm、下游堆石料取D50=120～200mm。 3）最小粒径D M及其相应含量P M 堆石坝料中常取D M=0.075mm（0.1mm），含泥量是影响坝料性质的重要因素。当含泥量增大到一定值后，坝料的抗剪强度急骤下降，渗透系数减小。 本坝垫层料P0.1≤3%、过渡料P0.1≤2%、主堆石料P0.1≤2%、下游堆石料P0.1≤5%。 1.2 级配曲线公式 优良级配曲线常为抛物线，一般用下式表示： P=A+(100-A)(d i/D)r（A）可以用两种特征粒径料及相应含量来确定A、r，一般r= -0.5～1.5。 坝料级配常以最大粒径D、最小允许粒径D M、特征粒径D K及其相对含量P M、P K来控制。 r值的试算求解：P K=P M+(100- P M)( D K r-D M r)/( D r-D M r)。 按堆石坝规范要求，推算出如下两个公式： 垫层料及过渡料：P(%)= -8+108(d/D)0.3、主、次堆石料：P(%)=100(d/D)0.4
水利水电工程标准精选（最新） G1499.1《热轧光园钢筋》GB1499.1-2008 G1499.2《热轧带肋钢筋》GB1499.2-2007 G2938《低热微膨胀水泥》GB2938-2008 G3408.1《大坝监测仪器应变计第1部分:差动电阻式应变计》GB/T 3408.1-2008 G3408.2《大坝监测仪器应变计第2部分:振弦式应变计》GB/T 3408.2-2008 G3409.1《大坝监测仪器钢筋计第1部分:差动电阻式钢筋计》GB/T 3409.1-2008 G3410.1《大坝监测仪器测缝计第1部分:差动电阻式测缝计》GB/T 3410.1-2008 G3410.2《大坝监测仪器测缝计第2部分:振弦式测缝计》GB/T 3410.2-2008 G3411.1《大坝监测仪器孔隙水压力计第1部分：振弦式孔隙水压力计》GB/T 3411.1-2009 G3412.1《大坝监测仪器检测仪第1部分：振弦式仪器检测仪》GB/T3412.1-2009 G3413《大坝监测仪器埋入式铜电阻温度计》GB/T 3413-2008 G5223《预应力混凝土用钢丝》GB/T 5223-2014 G5224《预应力混凝土用钢绞线》GB/T 5224-2014 G10597《卷扬式启闭机》GB/T 10597-2011 G11828.1《水位测量仪器:浮子式水位计》GB/T11828.1-2002 G11828.2《水位测量仪器:压力式水位计》GB/T11828.2-2005 G11828.3《水位测量仪器第3部分：地下水位计》GB/T 11828.3-2012 G11828.4《水位测量仪器第4部分：超声波水位计》GB/T 11828.4-2011 G11828.5《水位测量仪器第5 部分：电子水尺》GB/T 11828.5-2011 G11828.6《水位测量仪器遥测水位计》GB/T 11828.6-2008 G11826《转子式流速仪》GB/T 11826-2002 G11826.2《流速流量仪器第2部分：声学流速仪》GB/T 11826.2-2012 G12897《国家一、二等水准测量规范》GB/T 12897-2006 G12898《国家三、四等水准测量规范》GB/T 12898-2000待确认 G14173《水利水电工程钢闸门制造、安装及验收规范》GB/T 14173-2008 G14627《液压式启闭机》GB/T 14627-2011 G15659《水电新农村电气化验收规程》GB/T 15659-2014 G15772《水土保持综合治理规划通则》GB/T 15772-2008 G15773《水土保持综合治理验收规范》GB/T 15773-2008 G15774《水土保持综合治理效益计算方法》GB/T 15774-2008 G16453.1《水土保持综合治理技术规范坡耕地治理技术》GB/T 16453.1-2008 G16453.2《水土保持综合治理技术规范荒地治理技术》GB/T 16453.2-2008 G16453.3《水土保持综合治理技术规范沟壑治理技术》GB/T 16453.3-2008 G16453.4《水土保持综合治理技术规范小型蓄排引水工程》GB/T 16453.4-2008 G16453.5《水土保持综合治理技术规范风沙治理技术》GB/T 16453.5-2008 G16453.6《水土保持综合治理技术规范崩岗治理技术》GB/T 16453.6-2008 G17638《土工合成材料短纤针刺非织造土工布》GB/T17638-2017
混凝土面板堆石坝坝体填筑施工方案 1、概述 用堆石或砂砾石分层碾压填筑成坝体，用钢筋混凝土面板作为防渗体的坝，称为钢筋混凝土面板堆石。该坝型主要由堆石体和防渗体组成，其中堆石体从上游向下游依次主要由垫层区、过渡区、主堆区和次堆石区组成;防渗体由钢筋混凝土面板、趾板、趾板地基的防渗帷幕、周边缝和面板间的接缝止水组成。钢筋混凝土面板堆石坝具有可以充分利用当地材料筑坝，大量节省三材和投资;坝体结构简单，工序间干扰少，便于机械化施工作业;施工受气候条件的影响小，有效年工作日数增加，加快工期;运行安全，维修方便等特点，因此我国目前多项水电工程采用或拟采用混凝土面板堆石坝坝型。该坝各材料分区之间要满足水力过渡要求，从上游到下游渗透系数依次增大，下游坝料对上游相邻坝料有反滤过渡要求，因此，采用合理的填筑施工方法就显的尤其重要。 2、坝体填筑施工工艺 2.1坝体填筑施工 坝体填筑原则上应在坝基、两岸岸坡处理验收以及相应部位的趾
板混凝土浇筑完成后进行。但有时因考虑到来年渡讯要求，填筑工期较紧，所以在基坑截流后，一般前期除趾板区和坝后有量水堰施工区等有施工干扰外，其它区域覆盖层依照设计要求清理后即可考虑先组织施工。采用流水作业法组织坝体填筑施工，将整个坝面划分成几个施工单元，在各单元内依次完成填筑的测量控制、坝料运输、卸料、洒水、摊铺平整、振动碾压等各道工序，使各单元上所有工序能够连续作业。各单元之间应采用石灰线等作为标志，以避免超压或漏压。 2.2测量控制 基面处理验收合格后，按设计要求测量确定各填筑区的交界线，洒石灰线进行标识，垫层上游边线可用竹桩吊线控制，两岸岩坡上标写高程和桩号;其中垫层上游边线、垫层与过渡层交界线、过渡层与主堆石区交界线每层上升均应进行测量放样，主次交界线、下游边线可放宽到二至三层测量放样一次，施工放样以预加沉降量的坝体断面为准，考虑沉陷影响后的外形尺寸和高程，根据设计要求的坝顶高程为最终沉降高程，坝体填筑时需预留坝高的0.5%~1.0%为沉降超高。填筑过程中每上升一层必须对分区边线进行一次测量，并绘制断面图，施工期间定线、放样、验收等测量原始记录全部及时整理成册，提交归档，竣工后按设计和规范要求绘制竣工平面图和断面图。 2.3坝料摊铺
碾压式土石坝施工规范 1 范围 本标准给出了碾压式土石坝施工的技术要求和安全监测、质量控制等内容。 本标准适用于1、2、3级碾压式土石坝的施工，4、5级土石坝应参照执行。坝高超过70m 的碾压式土石坝，不论等级均应按本标准执行。 对于200m以上的高坝及特别重要和复杂的工程应作专门研究。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB6722-1986 爆破安全规程 GB50201-1994 防洪标准 GB50290-1998 土工合成材料应用技术规范 DL / T5128-2001 混凝土面板堆石坝施工规范 SD220-1987 土石坝碾压式沥青混凝土防渗墙施工规范 SDJ12-1978 水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分） SDJ17-1978 水利水电工程天然建筑材料勘察规程 SDJ217-1987 水利水电枢纽工程等级划分及设计标准（平原、滨海部分）（试行）SDJ218-1984 碾压式土石坝设计规范 SDJ336-1989 混凝土大坝安全观测技术规范 SDJ338-1989 水利水电工程施工组织设计规范（试行） SL52-1993 水利水电工程施工测量规范 SL60-1994 土石坝安全监测技术规范 SL62-1994 水工建筑物水泥灌浆施工技术规范 SL169-1996 土石坝安全监测资料整编规程 SL174-1996 水利水电工程混凝土防渗墙施工技术规范 SL237-1999 土工试验规程 3总则 3.0.1 为了反映近年来土石坝施工技术的重大进展，对SDJ213-83《碾压式土石坝施工技术规范》进行修订， 以适应当前土石坝建设的需要。 3.0.2 土石坝的级别应按照GB50201、SDJ12、SDJ217中的有关规定确定。 3.0.3 本标准按SDJ218的规定按坝高划分为高、中、低坝。 3.0.4 施工单位应根据合同文件、监理工程师签发的施工图纸，本标准及有关现行标准，编制施工组织设计 和施工技术措施，报监理工程师审批后，作为组织施工的依据。 3.0.5 应积极推广使用通过试验和鉴定的各项新技术、新工艺、新材料、新设备。 3.0.6 应根据工程规模、进度和质量等要求，结合具体情况，选择适应的机型，尽量使其配套成龙，提高机械化施工水平，并应加强机械设备的管理和维修，使其保持良好的状态。 3.0.7 土石坝施工除应符合本标准外，尚应符合现行国家和行业标准的规定。 4测量

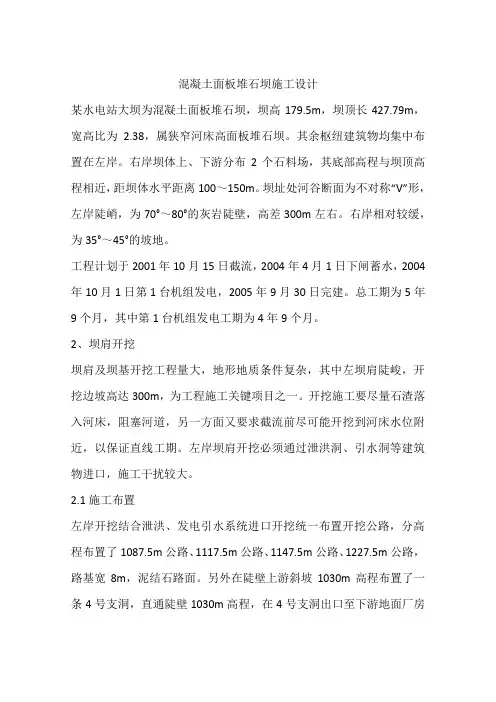

混凝土面板堆石坝施工设计 某水电站大坝为混凝土面板堆石坝，坝高179.5m，坝顶长427.79m，宽高比为 2.38，属狭窄河床高面板堆石坝。其余枢纽建筑物均集中布置在左岸。右岸坝体上、下游分布2个石料场，其底部高程与坝顶高程相近，距坝体水平距离100～150m。坝址处河谷断面为不对称“V”形，左岸陡峭，为70°～80°的灰岩陡壁，高差300m左右。右岸相对较缓，为35°～45°的坡地。 工程计划于2001年10月15日截流，2004年4月1日下闸蓄水，2004年10月1日第1台机组发电，2005年9月30日完建。总工期为5年9个月，其中第1台机组发电工期为4年9个月。 2、坝肩开挖 坝肩及坝基开挖工程量大，地形地质条件复杂，其中左坝肩陡峻，开挖边坡高达300m，为工程施工关键项目之一。开挖施工要尽量石渣落入河床，阻塞河道，另一方面又要求截流前尽可能开挖到河床水位附近，以保证直线工期。左岸坝肩开挖必须通过泄洪洞、引水洞等建筑物进口，施工干扰较大。 2.1施工布置 左岸开挖结合泄洪、发电引水系统进口开挖统一布置开挖公路，分高程布置了1087.5m公路、1117.5m公路、1147.5m公路、1227.5m公路，路基宽8m，泥结石路面。另外在陡壁上游斜坡1030m高程布置了一条4号支洞，直通陡壁1030m高程，在4号支洞出口至下游地面厂房
