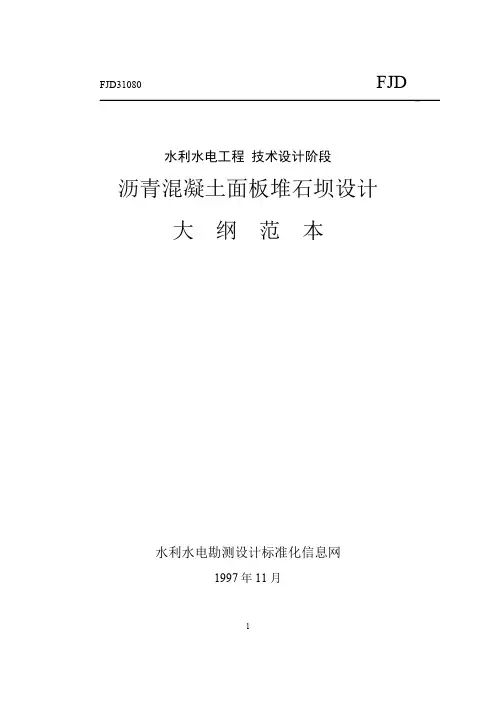

FJD31080 FJD
水利水电工程技术设计阶段
沥青混凝土面板堆石坝设计
大纲范本
水利水电勘测设计标准化信息网
1997年11月
1
水电站技术设计阶段
沥青混凝土面板堆石坝技术设计大纲
主编单位:
主编单位总工程师:
参编单位:
主要编写人员:
软件开发单位:
软件编写人员:
勘测设计研究院
年月
2
目次
1. 引言 (4)
2. 设计依据文件和规范 (4)
3. 设计基本资料 (4)
4. 坝体布置 (9)
5.坝体设计 (9)
6.坝的计算 (12)
7.碾压式沥青混凝土面板设计 (13)
8.面板与岸坡、基础及刚性建筑物的连接 (17)
9.基础处理 (18)
10.原形观测 (19)
11.技术专题研究（含试验） (20)
12.工程量计算 (21)
13.设计成果 (22)
3
1 引言
工程系建在河(江) 游，距市(县) km。水库总库容亿m3，是以、为主和、的综合利用水库。本工程主(副)坝为沥青混凝土面板堆石坝，坝高m，坝顶长m。属等工程。
工程初步设计报告于年月经审查通过，并以文进行了批复。
2. 设计依据文件和规范
2.1 有关本工程或本专业的文件
(1) 工程初步设计报告；
(2) 工程初步设计报告的审批文件；
(3) 工程专题研究报告；
(4) 工程有关文件或会议纪要。
2.2 主要设计规范
(1) SDJ 12-78 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部
分)和补充规定(试行)；
(2) SDJ 218-84 碾压式土石坝设计规范及修改和补充规定；
(3) SLJ 01-88 土石坝沥青混凝土面板和心墙设计准则；
(4) SDJ 10-78 水工建筑物抗震设计规范(试行)；
(5) SDJ 20-78 水工钢筋混凝土结构设计规范(试行)；
(6) SDJ 14-78 水利水电工程地质勘察规范(试行)；
(7) SL 52-93 水利水电工程施工测量规范；
(8) SL 47-94 水工建筑物岩石基础开挖工程施工技术规范；
(9) SDJ 207-82 水工混凝土施工规范；
(10) SDJ 213-83 碾压式土石坝施工技术规范；
(11) SD 220-87 土石坝碾压式沥青混凝土防渗墙施工规范；
(12) SL 62-94 水工建筑物水泥灌浆施工技术规范。
3. 设计基本资料
4
3.1 工程等级
3.1.1 根据审批文件，本工程为等工程，沥青混凝土面板堆石坝按级建筑物设计。
3.1.2 根据文件，本工程地震基本烈度为度，由SDJ10-78规范规定，沥青混凝土面板堆石坝按度地震烈度设防。
3.2 测量基准与地形图
3.2.1 测量基准
高程控制为级，平面控制为级。
3.2.2 地形图
(1) 坝址地形图(比例1:200～1:1000)；
(2) 沥青混凝土面板与岸坡和坝基连接部位地形图(比例1:500～1:200)；
(3) 库区地形图(比例1:1000～1:50000)。
3.3 坝址工程地质与水文地质
3.3.1 工程地质
(1) 工程地质报告；
(2) 1:200～1:1000地质平面图；
(3) 1:200～1:500主要地质构造和建筑物基础地质剖面图；
(4) 1:200～1:500沥青混凝土面板与岸边和坝基连接部位局部地质平面图和剖面图；
(5) 1:200～1:1000基岩等高线图；
(6) 坝基覆盖层与基岩的物理力学性质和地质构造特性。
①岩石物理力学性质如表1所列：
②对建筑物产生重大影响的地质构造的主要参数见表2所列：
表2 坝基地质构造参数表
5
③坝基覆盖层
3.3.2 水文地质
(1) 地下水位m；
(2) 基岩单位吸水率：ω= L/(min?m?m)；
(3) 相对不透水层单位吸水率ω= L(min?m?m)，高程m；
(4) 可能形成渗漏通道的地质问题说明。
3.4 水库特性
3.4.1 水库
(1) 总库容亿m3；
(2) 正常蓄水位以下库容亿m3 ;
(3) 调洪库容亿m3；
(4) 防洪库容亿m3；
(5) 调节库容亿m3；
(6) 死库容亿m3。
3.4.2 水位
(1) 校核洪水位m；
(2) 设计洪水位m；
(3) 正常蓄水位m；
(4) 汛前限制水位m；
(5) 死水位m；
(6) 工作深度m；
6
(7) 水位骤降速度m/s；
(8) 设计淤砂高程m，淤砂饱和容重kN/m3；淤积年限a。
3.5 水文气象
3.5.1 气温
(1) 多年月气温见表3所列：
表3 多年月气温统计表单位：℃
(3) 日最低气温低于0℃时的多年平均天数；
(4) 出现年极限最低气温时(降温速度快，低温持续时间长)，48h有代表性的典型降温过程线。
3.5.2 坝址以上控制流域面积的降雨
(1) 多年平均降雨mm；
(2) 汛期占全年降雨%；
(3) 历年最大降雨量mm；
(4) 历年最小降雨量mm；
(5) 历年一次最大暴雨过程线
(6) 多年平均降雨天数。
3.5.3 风速、风向
(1) 多年平均风速m/s；
(2) 多年平均最大风速m/s；
(3) 历年瞬时最大风速m/s；
(4) 风向m；
(5) 风区长度m。
3.5.4 冻土深度
(1) 多年平均冻土深度m；
(2) 历年最大冻土深度m。
7
3.6 建筑材料
3.6.1 堆石料的物理力学性质
(2) 用非线性有限元法计算坝体应力、应变时，各堆石料的试验参数(列表)。
(3) 级配曲线(包括不均匀系数、曲率系数)；0.1mm 以下的颗粒含量所占百分数；设计干容重时的渗透系数。
3.6.2 用做过渡料和反滤料的砂砾石、粗砂、细砂的性能试验成果
3.6.3 沥青混凝土骨料
3.6.3.1 新鲜或微风化碱性岩石(如白云岩、灰岩)的基本性能
(1) 比重kg/cm3、抗压强度MPa 、含泥量%；
(2) 破碎好的骨料级配曲线(包括2.5mm以下的级配情况)。
3.6.3.2 粒径为2.5mm～0.074mm的细骨料
(1) 应优先采用碱性岩石加工粗骨料时的筛余石屑，或用碱性岩石加工的人工砂；
(2) 使用河砂时，应选用未风化的料，并限制含泥量。
4. 坝体布置
8
4.1 核实初步设计报告审批确定的布置方案并进行优化
4.2 核实各主要建筑物的合理布局
4.3 沥青混凝土面板与岸坡和坝基岩石的连接
5. 坝体设计5.1 坝料规划
5.2 坝断面分区设计
5.2.1 碎石排水垫层
9
10
5.2.2 过渡层
5.2.3
主堆石区
5.2.4 主堆石区的分区
5.2.5 碾压试验
按坝体分区和不同分区料，分别进行碾压试验，以确定填筑标准和压实参数。经试验确定的参数见表5。
表5 填筑标准和碾压参数表
5.3 坝的细部设计
5.3.1 确定坝顶超高
5.3.2 坝顶结构设计
(1) 确定坝顶宽度
(2) 防浪墙设计
(3) 坝顶排水设计
5.3.3 坝体排水
11
12
5.3.4 护坡和坝面排水
6. 坝的计算
6.1
稳定计算
6.1.1 施工期的稳定分析
坝体填筑后，尚无沥青混凝土面板时，要进行施工期坝体挡水和坝体内过水情况的稳定渗流计算，并按各种情况计算坝坡稳定。
6.1.2 运行期应分别按正常和非常条件计算以下情况 (1) 岩基存在软弱夹层或构造面； (2)
以砂砾石为坝基特别是含有夹泥层；
(3) 最大坝高断面、或坝体用软岩填筑和使用了代替料的有代表性的坝体断面。 6.1.3 静力稳定计算采用刚体极限平衡法
6.2 应力和变形计算
(1) 确定竣工时坝顶应预留的超高；
(2) 预估坝体各部位的不均匀沉降量，以判断坝体和沥青混凝土面板发生裂缝的可能性；
(3) 分析沥青混凝土面板，在岸坡和坝基垂直防渗体的连接部位及与其他建筑物的连接部位，是否因应力或不均匀沉陷产生剪力破坏；
(4) 面板在水荷载和各种不同工作条件下，因坝体应变可能产生的开裂和渗漏；
(5) 用粘弹性理论分析沥青混凝土面板的应力。
7. 碾压式沥青混凝土面板设计
7.1 确定面板的坡度
7.2
7.3 沥青混凝土面板断面选择
13
14
7.4 面板各层作用和要求
7.5 沥青混凝土材料选择
7.5.1 矿料(为粗骨料、细骨料、填料的总称)
(1) 填料(即矿粉)
(2)
细骨料
(3) 粗骨料
7.5.2 掺料
7.5.3 沥青
7.6 沥青混凝土面板各层的配合比
7.6.1 防渗层
7.6.2 排水层
7.6.3 整平胶结层
7.6.4 封闭层沥青玛蹄脂
16
8. 面板与岸坡、基础及刚性建筑物的连接
8.1 接头部位处理
8.1.1 岸坡和基础处理除满足9.1条的要求外，还应做到：
(1) 连接部位：岸坡应平顺，不能有反坡或突然变坡，当岸坡上缓下陡时，变坡角应小于20?。
(2) 土质岸坡一般不陡于1:1.5，岩石岸坡不陡于1:0.75～1:0.5。
8.1.2 岸墩设计
8.1.3 混凝土建筑物直墙(如溢洪道边墙)与沥青混凝土面板的连接。
8.2 接头设计
8.2.1 接头设计内容
17
8.2.2 接头型式的选择
8.2.3 接头部位的材料
9. 基础处理
9.1 坝基和岸坡的强度、变形等处理
坝基和岸坡范围内的基础，应根据静力和动力稳定、容许沉降量、不均匀沉陷等要求进行处理。
9.2 基础处理内容
9.2.1 坝基的一般处理
18
9.2.2 坝基和岸坡的防渗处理
10. 原型观测
10.1 观测目的
(1) 监视坝的安全运行。
(2) 根据施工期观测资料，控制施工或及时检验和修改设计。
(3) 根据长期观测资料，检验设计的正确性。
(4) 为科学研究提供资料。
10.2 观测项目
(1) 坝体变形观测：包括坝顶、下游面、坝体内部的垂直位移和水平位移。
(2) 坝基沉陷。
(3) 坝基、岸坡地质构造部位的位移。
(4) 沥青混凝土面板纵向或横向垂直位移和水平位移。
(5) 垂直面板向的渗透压力、渗流量，坝基、坝体、绕坝等渗流量及坝内浸润线。
(6) 地震观测。
(7) 面板接头变形观测。
(8) 面板表面裂缝观测，特别是岸边接头部位。
(9) 沥青混凝土面板的表面和内部温度观测。
(10) 库水位和水温观测。
19
10.3 观测设计布置
10.3.1 外部观测
(1) 控制网的设置，应能保证不受外界干扰，能顺利进行观测作业，并有好的通视和交通条件。
(2) 水平和垂直变位观测点，可与坝轴线平行和垂直两个方向大致等间距分布。
10.3.2 坝体内部观测设施，至少沿坝轴线设一个纵断面和最大坝高处(或其他有代表性的断面)设一个横断面，必要时可加设横断面。
10.3.3 坝肩和基岩断层带、坝基覆盖层最深处、承压水层、坝下埋管或廊道处，根据需要设置观测项目。
10.3.4 沥青混凝土面板，应布置一定的专用观测设备，以进行面板的应力、温度等项观测。
10.4 观测设备的安装，保护与管理
10.4.1 观测设备尽可能保证观测作业有较好的交通及照明条件，施工时便于安装，并设保护装置，不易遭受破坏。
10.4.2 沥青混凝土系高温混凝土，防止观测设备因高温损坏失灵。
10.4.3 观测与管理
11. 技术专题研究(含试验)
(1) 沥青、矿料性能试验。
(2) 沥青混凝土配合比试验研究。
(3) 沥青混凝土面板与刚性建筑物接头试验研究。
(4) 沥青混凝土面板施工的热拌合、运输、推铺、碾压等各级温度控制的室内试验。
(5) 堆石料(排水垫层、过渡层、主堆石区、排水料)的力学性能和级配试验。
(6) 坝体稳定与变形分析研究。
20
混凝土面板堆石坝 目录 简介 沿革 制作方法 编辑本段简介 混凝土面板堆石坝（钢筋混凝土面板碾压堆石坝）是60年代以后发展起来的 ，世界上最高的钢筋混凝土面板堆石坝是中国2011年竣工的233m高的水布垭水利枢纽。斜墙(或面板)堆石坝防渗体位于堆石体上游，材料有土料(图4)、钢筋混凝土、沥青混凝土、木材等。防渗土体可以放在堆石体上游，也可在土斜墙上设置较厚的堆石层。 主要由堆石体和防渗系统组成,即：面板、趾板、垫层、过渡层、主堆石区、次堆石区组成。 编辑本段沿革 面板堆石坝的发展大致可分成三个时期，1850～1940年是以抛填堆石为特征的早期阶段，该阶段修建的面板堆石坝坝高一般低于100m，坝体变形较大，面板开裂渗漏问题严重；1940～1965年为从抛填堆石到碾压堆石的过渡阶段，该阶段面板堆石坝的发展基本停滞；1965年以后是以碾压堆石为特点的现代阶段，碾压堆石完全取代了抛填堆石，随着薄层碾压施工技术的不断进步和完善，面板堆石坝的数量和高度迅速增加，逐渐成为当今水利水电工程建设的主流坝型之一。 面板堆石坝最早出现在19世纪50年代美国加利福尼亚州内华达山脉的矿区，当时的堆石坝采用木面板防渗。经过150余年的发展，现代面板堆石坝基本为混凝土面板堆石坝，因其具有造价低、工期短的特点，混凝土面板堆石坝得到了蓬勃的发展，已成功建设200m级的高坝。坝工界目前比较一致的观点是150m级面板堆石坝的筑坝技术是成熟的，而200m级面板堆石坝的筑坝技术还需改进和完善。中国最高的面板堆石坝为湖北的水
布垭，坝高233m，建成于2008年。国外最高的面板堆石坝为秘鲁的莫罗·德·阿里卡，坝高220m，在建。 编辑本段制作方法 斜墙(或面板)堆石坝防渗体位于堆石体上游，材料有土料(图4)、钢筋混凝土、沥青混凝土、木材等。防渗土体可以放在堆石体上游，也可在土斜墙上设置较厚的堆石层。瑞士1967年建成的马特马克坝，高120m，防渗斜墙用砾质土填筑，上游坡较陡为1:1.7～1:2.1。钢筋混凝土斜墙(或面板)堆石坝，坝的上下游坡都接近堆石的自然坡。早期的钢筋混凝土斜墙坝，在斜墙下部干砌一层片石做垫层，以防止面板出现裂缝漏水。60年代以后发展的碾压钢筋混凝土面板堆石坝（图5）,在面板下一般设置一层垫层料和一层过渡层，靠近面板的垫层料要求渗透系数为10-2～10-4cm/s，当面板出现裂缝或止水破坏时，可防止大量漏水。钢筋混凝土面板可以做成只设竖向缝或分设竖向缝和水平缝。沥青混凝土可采用单层或双层。1936年阿尔及利亚建成埃尔格里卜沥青混凝土面板堆石坝，坝高72m。木材做防渗体，现在已经很少采用。
混凝土面板堆石坝施工规范 目次 I总则 2导流与渡汛 3坝基与岸坡处理 4筑坝材料 5堆石坝填筑 6面板与趾板施工 7止水设施 8观测仪器埋设 9质量控制 附录A质量检查的主要项目及技术要求条文说明 1总则
1.0.1 本规范适用于一、二、三级混凝土面板堆石坝(含砂砾石填筑的坝) 的施工。四、五级混凝土面板堆石坝施工，可参照执行。 对于坝高超过70m的混凝土面板堆石坝，不论工程等级均应按本规范执行。 1.0.2 施工中应用的新技术、新工艺、新材料，应积极试验论证，经主管部门审定批准后采用。 1.0.3 混凝土面板堆石坝施工除执行本规范外，尚应执行相应的现行国家标准和行业技术标准。 2 导流与渡汛 2.0.1 应充分研究坝址区的水文、气象、地质及施工条件的特点，慎重确定施工导流与渡汛方案。 2.0.2 施工导流方案的选择，应充分利用下列有利因素： (1) 未浇筑混凝土面板的坝体上游垫层坡面经防渗固坡处理后可直接挡水。 (2) 施工初期，对下游坝坡采取可靠的防护措施后，允许坝体过流。 2.0.3 当确定未浇筑混凝土面板的坝体挡水时，必须对上游坡面进行碾压砂浆、喷射混凝土或喷洒阳离子乳化沥青等防渗固坡处理。 2.0.4 当确定坝体过流时，宜用加筋堆石或钢筋石笼等，对下游坝坡进行保护。石笼块石必须符合设计要求。坝体过流后，应对坝面进行认真处理，经检验合格后，方可继续填筑。 2.0.5 选择导流、渡汛方案时，宜首先研究以低过水围堰保护、枯水期正常施工和汛期利用坝体与导流建筑物共同泄流方案的可行性。 2.0.6 采用临时断面挡水渡汛时，应对临时断面进行设计。 3 坝基与岸坡处理 3.1 一般规定 3.1.1 坝基、趾板地基及岸坡的处理，均属隐蔽工程，应按设计与规范要求认真施工。处理过程中地质人员应如实、准确地进行地质描绘、编录及整理。如发现新的地质问题，应及时研究处理。 3.1.2 处理岸坡时，应采取截流排水等措施，防止两岸山坡雨水冲刷垫层。

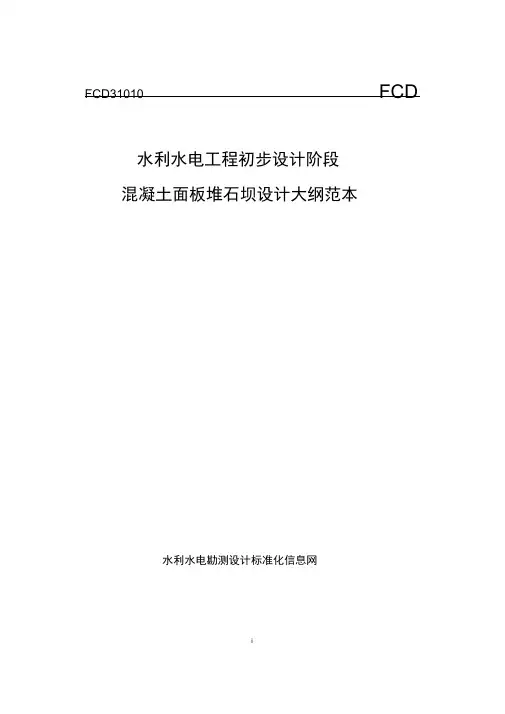

FCD31010 FCD 水利水电工程初步设计阶段 混凝土面板堆石坝设计大纲范本 水利水电勘测设计标准化信息网 i
