混凝土面板堆石坝坝体填筑施工方案
1、概述
用堆石或砂砾石分层碾压填筑成坝体，用钢筋混凝土面板作为防渗体的坝，称为钢筋混凝土面板堆石。该坝型主要由堆石体和防渗体组成，其中堆石体从上游向下游依次主要由垫层区、过渡区、主堆区和次堆石区组成;防渗体由钢筋混凝土面板、趾板、趾板地基的防渗帷幕、周边缝和面板间的接缝止水组成。钢筋混凝土面板堆石坝具有可以充分利用当地材料筑坝，大量节省三材和投资;坝体结构简单，工序间干扰少，便于机械化施工作业;施工受气候条件的影响小，有效年工作日数增加，加快工期;运行安全，维修方便等特点，因此我国目前多项水电工程采用或拟采用混凝土面板堆石坝坝型。该坝各材料分区之间要满足水力过渡要求，从上游到下游渗透系数依次增大，下游坝料对上游相邻坝料有反滤过渡要求，因此，采用合理的填筑施工方法就显的尤其重要。
2、坝体填筑施工工艺
2.1坝体填筑施工
坝体填筑原则上应在坝基、两岸岸坡处理验收以及相应部位的趾
板混凝土浇筑完成后进行。但有时因考虑到来年渡讯要求，填筑工期较紧，所以在基坑截流后，一般前期除趾板区和坝后有量水堰施工区等有施工干扰外，其它区域覆盖层依照设计要求清理后即可考虑先组织施工。采用流水作业法组织坝体填筑施工，将整个坝面划分成几个施工单元，在各单元内依次完成填筑的测量控制、坝料运输、卸料、洒水、摊铺平整、振动碾压等各道工序，使各单元上所有工序能够连续作业。各单元之间应采用石灰线等作为标志，以避免超压或漏压。
2.2测量控制
基面处理验收合格后，按设计要求测量确定各填筑区的交界线，洒石灰线进行标识，垫层上游边线可用竹桩吊线控制，两岸岩坡上标写高程和桩号;其中垫层上游边线、垫层与过渡层交界线、过渡层与主堆石区交界线每层上升均应进行测量放样，主次交界线、下游边线可放宽到二至三层测量放样一次，施工放样以预加沉降量的坝体断面为准，考虑沉陷影响后的外形尺寸和高程，根据设计要求的坝顶高程为最终沉降高程，坝体填筑时需预留坝高的0.5%~1.0%为沉降超高。填筑过程中每上升一层必须对分区边线进行一次测量，并绘制断面图，施工期间定线、放样、验收等测量原始记录全部及时整理成册，提交归档，竣工后按设计和规范要求绘制竣工平面图和断面图。
2.3坝料摊铺
坝体填筑从填筑区的最低点开始铺料，铺料方向平行于坝轴线，砂砾料、小区料、垫层料、过渡料及两岸接坡料采用后退法卸料，主堆石、次堆石和低压缩区料全部采用进占法填筑，自卸汽车卸料后，采用推土机摊料平整，摊铺过程中对超径石和界面分离料采用小型反铲挖土机配合处理，垫层料、过渡料由人工配合整平，每层铺料后采用水准仪检查铺料厚度，确保厚度满足要求。
2.4洒水
一般采用坝面加水和坝外加水等方式，具体应根据不同施工条件布置。洒水主要是为了能充分湿润石料，以便在振动碾强烈激振力的作用下，使块石相互接触部分棱角被击碎从而减少孔隙率，细料充填空隙，以增加碾压的密实度。洒水量以碾压试验结果确定，对于有风化岩的掺配料，应适当增加洒水量，以便使掺配的风化岩料提前湿润软化。
2.5压实
垫层料和过渡料多采用自行式振动碾进退错距法碾压，主、次堆石料和砂砾石料多采用牵引式振动碾碾压，振动碾一般沿平行坝轴线方向行进，靠近岸坡、施工道路边坡处除增加顺向碾压外，多采用液
压振动夯加强碾压;主、次堆石料碾压采用进退错距法，错距由振动碾碾子宽度和碾压遍数控制，当振动碾碾子宽度为2m、碾压遍数为8遍时错距一般为25cm。坝坡接触带等大的碾压设备无法到位的区域采用小型手扶式振动碾或液压振动夯加强碾压。
3、坝体分区填筑、碾压施工方法
3.1坝体分区填筑顺序
坝面填筑作业顺序多采用“先粗后细”法。即主堆石区→过渡层区→垫层区。铺料时必须及时清理界面上粗粒径料，此法有利于保证质量，且不增加细料用量。上下游的主次堆石区料采用进占法铺料，用牵引式振动碾碾压，接缝处采用骑缝碾压。
3.2 分区填筑作业施工方法
3.2.1主、次堆石区填筑
堆石区的填筑料由自卸车运输卸料，进占法填筑，卸料的堆与堆之间间保留60cm间隙，采用推土机的平仓以使粗径石料滚落底层而细石料留在面层以利于碾压，超径石应尽量在料场解小。碾压时采用错距法顺坝轴线方向进行，低速行驶(1.5~2km/h)，碾压按坝料的分
区、分段进行，各碾压段之间的搭接不少于 1.0m，铺料层厚及碾压遍数严格采用碾压试验确定参数施工。铺筑碾压层次分明，做到平起平升，以防碾压时漏碾欠碾。在岸坡边缘靠山坡处，大块石易集中，故岸坡周边选用石料粒径较小且级配良好的过渡料填筑，同时周边部位先于同层堆石料铺筑。碾压时滚筒尽量靠近岸坡，沿上下游方向行驶，仍碾压不到之处用手扶式小型振动碾或液压振动夯加强碾压。
3.2.2过渡层料填筑
过渡料填筑前，必须把主堆石料上游坡面所有大于30cm的已分离的块石清除干净。该区料最大粒径为30cm，超径料在料场及时解小，填筑时自卸汽车将料直接卸入工作面，后退法卸料，倒料顺序可从两边向中间进行，以利流水作业。过渡料用推土机推平，人工辅助平整，铺层厚度等按规定的施工参数执行，接缝处超径块石需清除，主堆石料不得侵占过渡区料的位置，若出现这一现象，应采用反铲挖除或人工清除。平整后洒水、碾压，碾压采用自行式或拖式振动碾碾压，碾压时的行走方向顺坝轴线来回行驶。
混凝土面板堆石坝挤压边墙 1案例介绍 某水库大坝为混凝土面板堆石坝，主要由溢洪道、提水泵站、供水管道及下游灌区管线组成，最大坝高为，工程等别为Ⅲ等，工程规模为中型。大坝总库容为万m3。坝体主要由挤压边墙混凝土、混凝土面板、垫层区、过渡区、堆石区、下游护坡等。大坝上游垫层保护使用挤压边墙施工技术来进行施工。 2挤压边墙施工技术的优点 混凝土面板堆石坝挤压边墙主要是使用机械挤压的方式来形成墙体，然后利用挤压过程中产生的反向作用力向前移动。在填筑上游坝面的各个垫层之前，要先使用挤压边墙设备顺着上游垫层料区的坡面提前制出一个低弹性模量、低强度、半透水的干性墙体，墙体厚度和垫层压实厚度一致。混凝土施工3～5h 后，使用垫层料后方进行回填，然后进行碾压。达到规定要求后，再按照上述工序继续向上填筑，直到形成一个强度和完整性均良好的混凝土坝面。使用这种方法进行施工，施工速度快，可以同时进行垫层料、过渡料和坝体堆石料的生产，相较于常规作业方法，有下述五个方面的优点：（1）可以一次性完成上游坡面和同层垫层料的填筑施工。在进行上游坡面垫层施工时，不需要碾压斜坡、整修坡面、超填削坡等施工，可以提高碾压和填筑的施工速度，使坝体的施工效率增加；（2）使用垂直碾压的方式代替了无侧向约束的坡面斜坡碾压，提高了垫料层的密实度，面板的抗水压能力和支撑能力提升；（3）可以一次实现上游坡面的成型。施工过程中堆石体填筑、过渡层施工、垫层施工可以同时提升，便于施工管理；（4）在施工的同时，可以有效保护坡面，使坡面的抗雨水冲刷和汛期抗洪水冲刷能力提升；（5）整个施工过程中，不需要投入过多的碾压设备、整平坡面设备以及坡面防护设备，施工参与人员少，经济性佳。 3挤压边墙的施工 布置边墙 通常情况下，在趾板和垫料层连接的小区料上布置挤压边墙。挤压边墙主要是使用挤压机进行连续挤压后形成的一个混凝土小墙。本工程中，上游坡面设计比例为1∶，垫层填筑压实层设计厚度为40cm，因此，设计挤压边墙的顶部宽度为10cm，高度为40cm，底部宽度为71cm的梯形结构，下游坡比为8∶1，上游坡比为1∶。 挤压边墙配混凝土施工配合比的试验 为保证施工质量，首先要确保施工混凝土的配合比达到要求，混凝土湿度过高或者过低均会影响挤压机的正常行走。为了便于施工，要求混凝土具有良好的和易性。本工程设计C5级标号的混凝土来进行施工。以干硬性混凝土配合比来设计墙体混凝土，设计水的使用量为95～120kg/m3，水泥的使用量为85～100kg/m3，设计水灰比为～，要求混凝土的渗透系数控制在10-2～10-3cm/s，混凝土抗压强度为1～3MPa，参考推荐配合比，在施工现场进行复核以后，将挤压边墙的最佳施工配合比确定出来。 平整施工场地 在边墙挤压施工时，为了方便设备施工，要先对施工场地进行整平，使用垫层料填平趾板头部下游三角槽，然后从趾板顶部高层

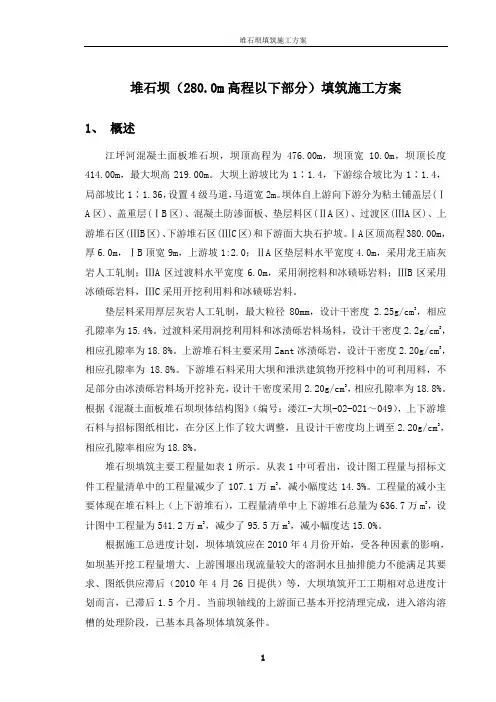

堆石坝填筑施工方案 堆石坝（280.0m高程以下部分）填筑施工方案 1、概述 江坪河混凝土面板堆石坝，坝顶高程为476.00m，坝顶宽10.0m，坝顶长度414.00m，最大坝高219.00m。大坝上游坡比为1∶1.4，下游综合坡比为1∶1.4，局部坡 比1∶1.36，设置4级马道，马道宽2m。坝体自上游向下游分为粘土铺盖层(ⅠA 区)、盖重层(ⅠB区)、混凝土防渗面板、垫层料区(ⅡA区)、过渡区(ⅢA区)、上游堆石区(ⅢB区)、下游堆石区(ⅢC区)和下游面大块石护坡。ⅠA区顶高程380.00m，厚6.0m，ⅠB顶宽9m，上游坡1:2.0；ⅡA区垫层料水平宽度4.0m，采用龙王庙灰岩人工轧制；ⅢA区过渡料水平宽度6.0m，采用洞挖料和冰碛砾岩料；ⅢB区采用冰碛砾岩料，ⅢC采用开挖利用料和冰碛砾岩料。 3，相应，设计干密度2.25g/cm垫层料采用厚层灰岩人工轧制，最大粒径80mm3，2.2g/cm15.4%孔隙率为。过渡料采用洞挖利用料和冰渍砾岩料场料，设计干密度 3，2.20g/cm。上游堆石料主要采用Zant冰渍砾岩，设计干密度相应孔隙率为18.8%相应孔隙率为18.8%。下游堆石料采用大坝和泄洪建筑物开挖料中的可利用料，不3，相应孔隙率为18.8%。足部分由冰渍砾岩料场开挖补充，设计干密度采用2.20g/cm根据《混凝土面板堆石坝坝体结构图》（编号：溇江-大坝-02-021～049），上下游堆3，石料与招标图纸相比，在分区上作了较大调整，且设计干密度均上 调至2.20g/cm相应孔隙率相应为18.8%。 堆石坝填筑主要工程量如表1所示。从表1中可看出，设计图工程量与招标文3，减小幅度达14.3%万107.1m。工程量的减小主件工程量清单中的工程量减少了3，设万m工程量清单中上下游堆石总量为要体现在堆石料上（上下游堆石），636.733，减小幅度达15.0%。万m 541.2计图中工程量为万m，减少了95.5根据施工总进度计划，坝体填筑应在2010年4月份开始，受各种因素的影响，如坝基开挖工程量增大、上游围堰出现流量较大的溶洞水且抽排能力不能满足其要求、图纸供应滞后（2010年4月26日提供）等，大坝填筑开工工期相对总进度计划而言，已滞后1.5个月。当前坝轴线的上游面已基本开挖清理完成，进入溶沟溶槽的处理阶段，已基本具备坝体填筑条件。 1 堆石坝填筑施工方案
