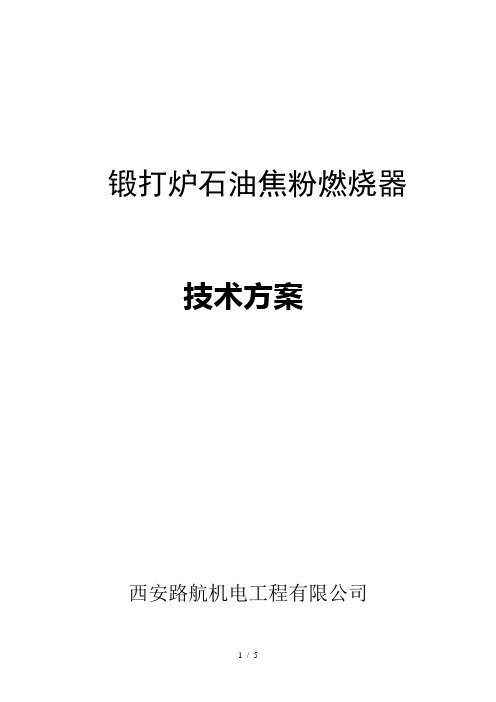

锻打炉石油焦粉燃烧器
技术方案
西安路航机电工程有限公司
、概论
石油焦粉替代重油、煤焦油、天然气等在浮法玻璃窑和马蹄焰窑中得到了广泛运用，实现了石油焦粉的全窑使用，玻璃产品质量始终保持稳定并有所提咼。由于各个地区的燃料结构和环保政策不同，大大制约了企业发展和正常生产，石油焦粉具有热值高、流动性好、燃烧充分、灰份低、S02排放量少等优点，利用石油焦粉取代传统燃料是企业选择的改进捷径，即降低成本还满足生产。我公司总结煤粉及燃气燃烧器的特点的，掌握了石油焦粉的燃烧特性，开发了适用锻打炉加热的机电一体化石油焦粉旋流燃烧器。
石油焦（Petroleum coke ）是原油经蒸馏将轻重质油分离后，重质油再经热裂的过程，转化而成的产品，从外观上看，焦碳为形状不规则，大小不一的黑色块状（或顆粒），有金属光泽，焦碳的颗粒具多孔隙结构，主要的元素组成为碳，占有80wt%^上，其余的为氢、氧、氮、硫和金属元素。
石油焦具有其特有的物理、化学性质及机械性质，本身是发热部份的不挥发性碳，挥发物和矿物杂质（硫、金属化合物、水、灰等）這些指标決定焦炭的化学性质。
石油焦组分是碳氢化合物，含碳90- 97%含氢1.5 —8%还含有氮、氯、硫及重金属化合物。其低位发热量约为煤的 1.5-2倍，灰分含量不大于0.5%，挥发分约为11%左右，品质接近于无烟煤。二、石油焦粉旋流燃烧器的特点：
1、石油焦具有以下特性：
①发热值：发热值比较高，应用基低位发热值为石油焦粉热值约
8500?8600kcal/kg （30?34MJ/kg,）理论燃烧温度1800C以上。
②含硫量：含硫量比较小，0.5%?0.8% （按应用基）。
③灰分：灰分小于1% （按应用基）。石油焦灰分主要由石油渣油
中的金属氧化物及盐类在焦炭中浓缩形成的，平均值为0.18%，远低于进口石油焦的平均灰分0.64%,最大只有0.36%。
④挥发份：国产石油焦挥发份的平均值11%
⑤水分：国内石油焦的水分平均值为8.3%,
2、旋流石油焦粉燃烧器的特点与性能：
石油焦粉燃烧器包含天然气燃烧过程，自动点火后与石油焦粉混合
使点火更容易，燃烧更稳定。
燃烧器可适应多种石油焦粉颗粒度，烧嘴不结焦，不堵塞，使用
寿命长。
燃烧器采用石油焦粉与助燃空气预混、半预混技术及旋流燃烧控制技术，达到增强燃烧强度，增加火焰稳定性的效果。
燃烧器采用回流区分级着火技术，强化石油焦燃料燃烧，雾化效果
好，燃烧稳定，燃烧效率高。
燃烧器火焰形状与燃油火焰基本相同，火焰刚性强，不回火，不脱
火。
燃烧器调节范围为1:5,烧嘴操作简单，在低负荷情况下仍可以稳定燃烧。
可实现冷炉直接点火燃烧，燃烧产物中污染物含量少
燃烧器火焰长度、锥角、形状可按用户要求设计，以达到最为优化的燃烧效果。
配置电子脉冲点火器、火焰监测器及自动化控制系统。
3、技术指标
石油焦粉燃烧器小时流量：100 ~ 3500 Kg/h
石油焦粉输送压力：》0.2 Mpa
石油焦粉温度：V 50C
助燃空气压力：：》3 Kpa
助燃空气温度：V 450C （选用需加预热换热器）
助燃空气流量：800 ~ 28000 m3/h
燃烧效率：〉95%
火焰长度：800 ~ 4000 mm
火焰直径：①500 ~ 1200 mm
点火方式：高能脉冲电子点火器
点火辅助燃料：液化气
三、系统设备配置：
1、炉前分仓：汽运到场，直接打入仓内储存备用
2、仓下调速稳流给料：螺旋闸门一台隔离粉仓与设备便于检修
稳流锁风可调速给料泵
送粉管道
3.旋流石油焦粉燃烧器：旋流是燃烧器一台
预燃室配风机及配风调节阀组
测温温控
电子点火
机架
电控
到现场安装方便，就位即可。订货是只需提供喷粉量，送粉距离，与加热炉接口中心标高，及尺寸。
西安路航机电工程有限公司
联系人：丁伟
2014年9月24日
