碳化硅陶瓷烧结工艺__碳化硅陶瓷烧结特点
碳化硅陶瓷为什么会应用越来越广泛了呢？碳化硅陶瓷材料具有高温强度大，高温抗氧化性强，耐磨损性能好，热稳定性，热彭胀系数小，热导率大，硬度高，抗热震和耐化学腐蚀等优良特性。在汽车、机械化工、环境保护、空间技术、信息电子、能源等领域有着日益广泛的应用，已经成为一种在很多工业领域性能优异的其他材料不可替代的结构陶瓷。
【碳化硅陶瓷烧结工艺】
无压烧结。

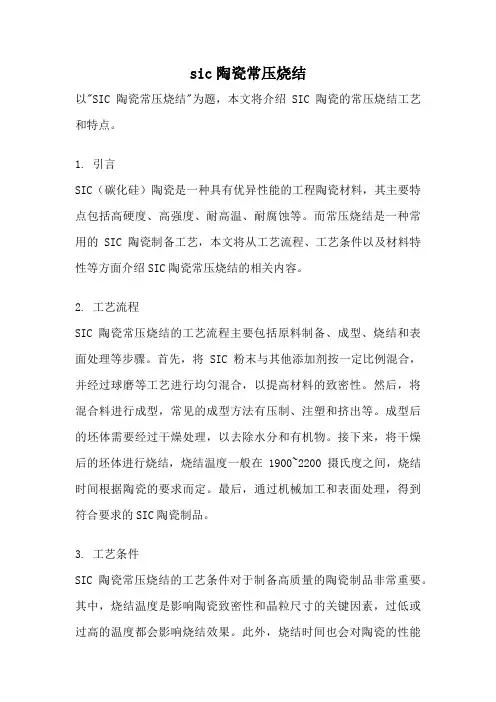

无压烧结被认为是SiC烧结有前途的烧结方法，根据烧结机理的不同，无压烧结又可分为固相烧结和液相烧结。S.Proehazka通过在超细β-SiC粉体（含氧量小于2）中同时加入适量B和C的方法，在2020℃下常压烧结成密度高于98的SiC烧结体。A.Mulla等以Al2O3和Y2O3为添加剂在1850-1950℃烧结0.5μm的β-SiC(颗粒表面含有少量SiO2)，获得的SiC陶瓷相对密度大于理论密
度的95，并且晶粒细小，平均尺寸为1.5μm。
热压烧结。
Nadeau指出，不添加任何烧结助剂，纯SiC只有在极高的温度下才能烧结致密，于是不少人对SiC 实行热压烧结工艺。关于添加烧结助剂对SiC进行热压烧结的报道已有许多。Alliegro等研究了B、Al、Ni、Fe、Cr等金属添加物对SiC致密化的影响，发现Al和Fe是促进SiC热压烧结有效的添加剂。https://www.doczj.com/doc/7f16236531.html,nge研究了添加不同量Al2O3对热压烧结SiC的性能影响，认为热压烧结致密是靠溶解--再沉淀机理。但是热压烧结工艺只能制备形状简单的SiC部件，而且一次热压烧结过程中所制备的产品数量很小，因此不利于工业化生产。
热等静压烧结。
为了克服传统烧结工艺存在的缺陷，Duna以B和C为添加剂，采用热等静压烧结工艺，在1900℃便获得了密度大于98、室温抗弯强度高达600MPa左右的细晶SiC陶瓷。尽管热等静压烧结可获得形状复杂的致密SiC制品，并且制品具有较好的力学性能，但是HIP烧结须对素坯进行包封，所以很难实现工业化生产。
反应烧结
反应烧结S iC又称自结合SiC，是通过多孔坯件同气相或液相发生化学反应,使坯件质量增加,孔隙减小,并烧结成具有一定强度和尺寸精度的成品的工艺。是由α—SiC粉和石墨按一定比例混台成坯体后，并加热到1650℃左右，同时熔渗Si或通过气相Si渗入坯体，使之与石墨起反应生成β—SiC，把原先存在的α—SiC颗粒结合起来。如果渗Si完全，就可得到完全致密、无尺寸收缩的反应烧结体。同其它烧结工艺比较,反应烧结在致密过程中的尺寸变化小,可以制造尺寸的制品，但烧结体中相当数量SiC的存在，使得反应烧结的SiC陶瓷高温性能较差。
【碳化硅陶瓷烧结特点】
采用无压烧结、热压烧结、热等静压烧结和反应烧结的SiC陶瓷具有各异的性能特点。如就烧结密度和抗弯强度来说，热压烧结和热等静压烧结SiC陶瓷相对较多，反应烧结SiC相对较低。另一方面，
SiC陶瓷的力学
性能还随烧结添
加剂的不同而不
同。无压烧结、热
压烧结和反应烧
结SiC陶瓷对强
酸、强碱具有良好
的抵抗力，但反应
烧结SiC陶瓷对
HF等酸的抗蚀性
较差。就耐高温性能比较来看，当温度低于900℃时，几乎所有SiC陶瓷强度均有所提高；当温度超过1400℃时，反应烧结SiC陶瓷抗弯强度急剧下降。（这是由于烧结体中含有一定量的游离Si，当超过一定温度抗弯强度急剧下降所致）对于无压烧结和热等静压烧结的SiC陶瓷，其耐高温性能主要受添加剂种类的影响。
SiC陶瓷的4种烧结方式各有千秋，但是在科技发展如此迅速的今天，迫切需要提高SiC陶瓷的性能，不断改进制造技术，降低生产成本，实现SiC陶瓷的低温烧结。以达到降低能耗，降低生产成本，推动SiC陶瓷产品产业化的目的。
碳化硅 碳化硅，又称为金钢砂或耐火砂，英文名Silicon Carbide，分子式SiC。 纯碳化硅是无色透明的晶体。工业碳化硅因所含杂质的种类和含量不同，而呈浅黄、绿、蓝乃至黑色，透明度随其纯度不同而异。碳化硅晶体结构分为六方或菱面体的α-SiC和立方体的β-SiC(称立方碳化硅)。α-SiC由于其晶体结构中碳和硅原子的堆垛序列不同而构成许多不同变体，已发现70余种。β-SiC于2100℃以上时转变为α-SiC。绿色至蓝黑色。介电常数7。硬度9Mobs。A-是半导体。迁移率(300 K), cm2 / (VS),400电子和50空穴，谱带间隙eV，303(0 K)和2.996(300 K)；有效质量0.60电子和1.00空穴，电导性，耐高温氧化性能。相对密度3.16。熔点2830℃。导热系数(500℃)22. 5 , (1000℃)23.7 W / (m2K)。热膨胀系数：线性至100℃：5.2×10-6/ ℃，不溶于水、醇；溶于熔融碱金属氢氧化物。 碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2。碳化硅为晶体，硬度高，切削能力较强，化学性能力稳定，导热性能好。 黑碳化硅是以石英砂，石油焦和优质硅石为主要原料,通过电阻炉高温冶炼而成。其硬度介于刚玉和金刚石之间,机械强度高于刚玉,性脆而锋利。绿碳化硅是以石油焦和优质硅石为主要原料,添加食盐作为添加剂，通过电阻炉高温冶炼而成。其硬度介于刚玉和金刚石之间，机械强度高于刚玉。常用的碳化硅磨料有两种不同的晶体，一种是绿碳化硅，含SiC 97%以上，主要用于磨硬质含金工具。另一种是黑碳化硅，有金属光泽，含SiC 95%以上，强度比绿碳化硅大，但硬度较低，主要用于磨铸铁和非金属材料。 碳化硅的用途是十分广泛的，目前主要是用作磨料和耐火材料，这两项用途占了碳化硅产量中的大部分。通常磨料用的颗粒粒级很窄，反之耐火材料不同。下面分几个方面介绍碳化处的主要用途。 一、磨料 由于碳化硅具有很高的硬度、化学稳定性和一定的韧性，所以是一种用途很广的磨料，可用以制造砂轮、油石、涂附磨具或自由研磨。它主要是用于研磨玻璃、陶瓷、石材等非金属材料、铸铁及某些非铁金属，它与这些材料之间的反应性很弱。由于它是普通废料中硬度最高的材料，所以包常用以加工硬质合金、钛合金、高速钢刀具等难磨材料及修正砂轮用。碳化硅硬度仅次于金刚石，具有较强的耐磨性能，是耐磨管道、叶轮、泵室、旋流器，矿斗内衬的理想材料，其耐磨性能是铸铁、橡胶使用寿命的5~20倍，也是航空飞行跑道的理想材料之一。 其中黑色碳化硅和绿色碳化硅的应用也有所差别。黑碳化硅制成的磨具，多用于切割和研磨抗张强度低的材队如玻璃、陶瓷、石料和耐火物氯同时也用于铸铁零件和有色金属材料的磨削。绿碳化硅制成的磨具，多用于硬质合金、钦合金、光学玻璃的磨削，同时也用于缸缸和高速钢刀具的精磨。 由于其优良的耐磨性，碳化硅在冶金选矿行业中也有应用。参见《碳化硅在选矿工艺中的应用》。 二、耐火材料和耐腐蚀材料 这一用途是由于它的高熔点(分解温度)、化学惰性和抗热震性。日前生产碳化硅耐火材料的主要方法包括压制和烧结碳化硅、压制和再结晶碳化硅、浇注和再结晶碳化硅、碳化硅

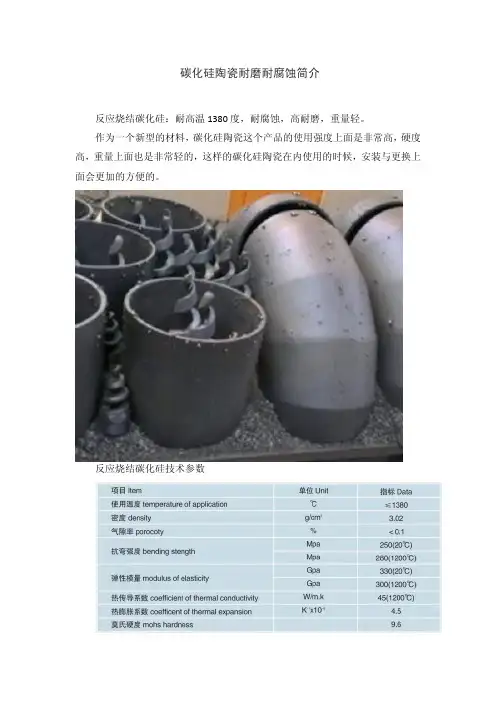

反应烧结SiC的制造和性能 新型陶瓷材料由于具有各种特殊的性能被应用于许多工业领域，为解决材料使用问题发挥着越来越重要的作用。 新型陶瓷具有多种功能，按性能分为电学、电子功能、力学功能、光学功能、热学功能、生物功能等等。近几年来，特别引起人们注意的是机械力学功能陶瓷。我们根据省科委下达的科研项目，通过大量调研，开展了对反应烧结SiC材料制造与性能的研究。 利用传统的SiC粉料，采用压制成型工艺传统烧成法制造不出高密度SiC 材料，如采用热压烧结、无压烧结或反应烧结工艺可达到其目的。反应烧结SiC 已是30多年来的商品化材料，首先是出现在美国的气相渗硅工艺，以后英国原子能协会的反应堆高性能材料元件通过液相渗硅工艺研制成功，后来各国对此材料采用挤出成型、等静压成型、压制成型、注浆成型、注射成型等不同工艺进行了详细的研究，分别制造出了机械密封件、轴承、火箭喷嘴、烧嘴、阀件、发动机转子等多种部件，其中部分已形成商品化应用到工业中取代硬质合金等昂贵的金属材料，取得了显著的经济效益。 工艺概述 RB-SiC是由于碳化硅粉与石墨或炭黑混合，加入少量粘结剂，通过各种成型方法成型，去掉粘结剂后，将坯体放在特殊设计的真空炉中，使之与熔硅接触，坯体被融硅润湿、渗透，Si与坯体枝、中的石墨或C反应形成新SiC沉积到原来的SiC上，把原来的SiC结合在一起，剩余的气孔由Si填充。最终的制品含有约8-10%的游离Si，该材料的特点是可通过调节坯体中C含量来调节制品的游离Si量，从而制造不同性能的制品。 SiC材料各相含量的控制原理 反应烧结SiC的一个重要特点是在坯体渗Si后尺寸无变化或很少有变化，因此要形成理论密度的SiC，坯体中必须含有一定量气孔，以满足石墨或C转化成SiC时的体积增大的需要，假如坯体全由C组成，理论最大C密度应按如下计算：
烧结碳化硅方式对比__烧结碳化硅分类 烧结碳化硅烧结方式有哪三种呢？烧结碳化硅的三种烧结方式虽然各有千秋，但是在科技发展如此迅速的今天，迫切需要提高碳化硅陶瓷的性能，不断改进制造技术，降低生产成本，实现碳化硅陶瓷的低温烧结。以达到降低能耗，降低生产成本，推动碳化硅陶瓷产品产业化的目的。山东中鹏特种陶瓷有限公司生产的烧结碳化硅具有碳化硅材料耐强腐蚀性、耐磨性、高导电性、高温稳定性等性能，在新能源、化工、船舶及科研国防军事技术等领域应用。 【烧结碳化硅分类】 （1）无压烧结 无压烧结被认为是SiC烧结有前途的烧结方法，根据烧结机理的不同，无压烧结又可分为固相烧结和液相烧结。S.Proehazka通过在超细β-SiC粉体（含氧量小于2）中同时加入适量B和C的方法，在2020℃下常压烧结成密度高于98的SiC烧结体。A.Mulla等以Al2O3和Y2O3为添加剂在
1850-1950℃烧结0.5μm的β-SiC(颗粒表面含有少量SiO2)，获得的SiC陶瓷相对密度大于理论密度的95，并且晶粒细小，平均尺寸为1.5μm。 （2）热压烧结 不添加任何烧结助剂，纯SiC只有在极高的温度下才能烧结致密，于是不少人对SiC实行热压烧结工艺。关于添加烧结助剂对SiC进行热压烧结的报道已有许多。Alliegro等研究了B、Al、Ni、Fe、Cr等金属添加物对SiC致密化的影响，发现Al和Fe是促进SiC热压烧结有效的添加剂。https://www.doczj.com/doc/7f16236531.html,nge 研究了添加不同量Al2O3对热压烧结SiC的性能影响，认为热压烧结致密是靠溶解--再沉淀机理。但是热压烧结工艺只能 制备形状简单的SiC部 件，而且一次热压烧结过 程中所制备的产品数量 很小，因此不利于工业化 生产。 (3)反应烧结 反应烧结SiC又称自结 合SiC,是由a-SiC粉和 石墨粉按一定比列混合压成坯体后,加热到1650℃左右,同时熔渗Si或通过气相Si渗入坯体,使之与石墨起反应生成β-SiC,把原来存在的a-SiC颗粒结合起来。 【烧结碳化硅方式对比】 1.热压烧结：只能制备简单形状的碳化硅部件，生产效率低，不利于大规模商业化生产。 2.无压烧结（常压烧结）：能生产复杂形状和大尺寸碳化硅部件，是目前普遍认可的有优势的烧结方法。 3.反应烧结：能制备复杂形状的碳化硅部件，烧结温度低，但是产品高温性能不佳。 特点:如果允许完全渗Si,那么整个过程中可获得气孔率为零,无几何尺寸变化的材料。
碳化硅复合陶瓷的研究现状及其应用 曾星华 长安大学材料科学与工程学院 摘要碳／碳化硅(C／SiC)陶瓷基复合材料是重要的热结构材料体系之一。综述了近年来发展的有关制备C／SiC陶瓷基复合材料的各种技术及其在航空航天、光学系统、空间技术、交通Z-具(刹车片、阀)、能源技术等领域的应用，并且综述了烧结助剂含量对液相烧结SiC陶瓷抗氧化性的影响、三维针刺碳/碳化硅陶瓷基复合材料及其摩擦磨损性能以及二维C/SiC复合材料的拉伸损伤演变过程和微观结构特征等最新研究成果。 关键字碳化硅陶瓷基复合材料制备技术力学性能抗氧化性液相烧结1.引言 陶瓷基复合材料（CMC)是在陶瓷基体中引入第二相材料，使之增强、增韧的多相材料，又称为多相复合陶瓷或复相陶瓷.陶瓷基复合材料是2O世纪8O年代逐渐发展起来的新型陶瓷材料，包括纤维(或晶须)增韧(或增强)陶瓷基复合材料、异相颗粒弥散强化复相陶瓷、原位生长陶瓷复合材料、梯度功能复合陶瓷及纳米陶瓷复合材料。其因具有耐高温、耐磨、抗高温蠕变、热导率低、热膨胀系数低、耐化学腐蚀、强度高、硬度大及介电、透波等特点，在有机材料基和金属材料基不能满足性能要求的情况下可以得到广泛应用，成为理想的高温结构材料。陶瓷基复合材料正是人们预计在21世纪中可替代金属及其合金的发动机热端结构的首选材料。鉴于此，许多国家都在积极开展陶瓷基复合材料的研究，大大拓宽了其应用领域，并相继研究出各种制备新技术，其中，C／SiC陶瓷基复合材料是其中一个非常重要的体系。C／SiC陶瓷基复合材料主要有两种类型，即碳纤维／碳化硅和碳颗粒／碳化硅陶瓷基复合材料。碳纤维／碳化硅陶瓷基复合材料是利用碳纤维来增强增韧SiC陶瓷，从而改善陶瓷的脆性，实现高温结构材料所必需的性能，如抗氧化、耐高温、耐腐蚀等；碳颗粒／碳化硅陶瓷基复合材料是利用碳颗粒来降低SiC陶瓷的硬度，实现结构陶瓷的可加工性能，同时具有良好的抗氧
碳化硅陶瓷的发展与应用 1073112 王苗 摘要：碳化硅陶瓷以其优异的抗热震、耐高温、抗氧化和耐化学腐蚀等特性而广泛地应用于石油、化学、汽车、机械和宇航等工业领域中，并日益引起人们的重视。本文对各种SiC 陶瓷的制备方法、性能特点及其应用现状进行了综合评述。 关键词：碳化硅陶瓷发展与应用 Abstract: Silicon carbide ceramics have been widely used in petroleum, chemical, automotive，mechanical and aerospace industries because of their excellent resistance to thermal shock, high temperatures, oxidation and chemical corrosion. In this paper, the fabricating methods, mechanical properties and current applications of various SiC ceramics are revicwed. Key Words: SiC Ceramics Development and Application 1 前言 现代国防、核能和空间技术以及汽车工业、海洋工程的迅速发展, 对火箭燃烧室内衬、飞机涡轮发动机叶片、核反应堆结构部件、高速气动轴承和机械密封零件等材料的要求愈来愈高, 迫切需要开发各种新型高性能结构材料。碳化硅陶瓷具有高温强度大、抗氧化性强、耐磨损性好、热稳定性佳、热膨胀系数小、热导率大、硬度高以及抗热震和耐化学腐蚀等优良特性, 因此, 已经在许多领域大显身手, 并日益受到人们的重视。例如, SiC陶瓷在石油化学工业中已被广泛地用作各种耐腐蚀用容器及管道在机械工业中已被成功地用作各种轴承、切削刀具和机械密封部件在宇航和汽车工业中也被认为是未来制造燃气轮机、火箭喷嘴和发动机部件的最有希望的候选材料。 本文首先对SiC 的基本性质及SiC粉末的合成方法进行了简单介绍, 接着重点综述了SiC陶瓷的性能特点, 最后对SiC陶瓷的应用现状与未来发展进行了概括和分析。 2 碳化硅的基本特性 2.1、化学属性 抗化合性：碳化硅材料在氧气中反应温度达到1300℃时，在其碳化硅晶体表层已经生成二氧化硅保护层。随着保护层的加厚，抵制了里面碳化硅继续被化合，这使碳化硅有较好的抗化合性。当气温达到1900K(1627℃)以上时，二氧化硅保护膜已经被破坏，碳化硅化合效应加重，从而1900K是碳化硅在氧化剂氛围下的最高工作气温。 耐酸碱性：在耐酸、碱及化合物的效用方面，因为二氧化硅保护膜的效用，碳化硅的抗酸能力非常非常强，抗碱性稍差。 2.2、物理性能 密度：各样碳化硅晶形的颗粒密度十分相近，通常情况下，应该是3.20 g/ m m3，其碳化硅磨料的堆砌密度在1.2--1.6 g/ m m3之间，其高矮取决于其粒度号、粒度合成和颗粒形状的大小。 硬度：碳化硅的硬度为：莫氏9.5级。单晶硅的硬度为：莫氏7级。多晶硅的硬度为：莫氏7级。都是硬度相对较高的物料。努普硬度为2670—2815公斤/毫米，在磨料中高于刚玉而仅次于金刚石、立方氮化硼和碳化硼。 导热率：碳化硅制品的导热率非常高，热膨胀参数小，抗热震性非常高，是优质的耐火材料。 2.3、电学属性 恒温下工业碳化硅是一种半导体，属杂质导电性。高纯度碳化硅随着气温的升高内阻率降低，含杂质碳化硅按照其含杂质不一样，导电性能也不一样。

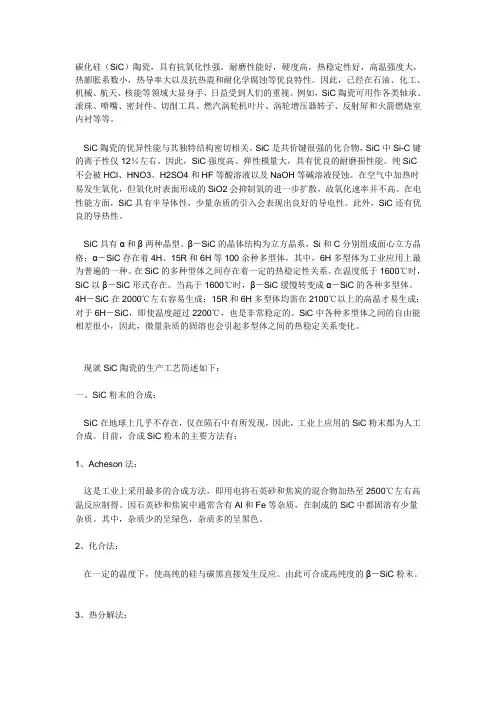

碳化硅陶瓷性能及制造工艺 碳化硅（SiC）陶瓷，具有抗氧化性强，耐磨性能好，硬度高，热稳定性好，高温强度大，热膨胀系数小，热导率大以及抗热震和耐化学腐蚀等优良特性。因此，已经在石油、化工、机械、航天、核能等领域大显身手，日益受到人们的重视。例如，SiC陶瓷可用作各类轴承、滚珠、喷嘴、密封件、切削工具、燃汽涡轮机叶片、涡轮增压器转子、反射屏和火箭燃烧室内衬等等。 SiC陶瓷的优异性能与其独特结构密切相关。SiC是共价键很强 的化合物，SiC中Si-Ｃ键的离子性仅１２％左右。因此，SiC强度高、弹性模量大，具有优良的耐磨损性能。纯SiC不会被ＨＣｌ、ＨＮＯ３、Ｈ２ＳＯ４和ＨＦ等酸溶液以及ＮａＯＨ等碱 溶液侵蚀。在空气中加热时易发生氧化，但氧化时表面形成的 ＳｉＯ２会抑制氧的进一步扩散，故氧化速率并不高。在电性 能方面，SiC具有半导体性，少量杂质的引入会表现出良好的导电性。此外，SiC还有优良的导热性。 SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和Ｃ分别组成面心立方晶格；α－SiC存在着４Ｈ、１５Ｒ和６Ｈ等１００余种多型体，其中，６Ｈ多型体为工业应用上最为普遍的一种。在
SiC的多种型体之间存在着一定的热稳定性关系。在温度低于１６００℃时，SiC以β－SiC形式存在。当高于１６００℃时，β－SiC缓慢转变成α－SiC的各种多型体。４Ｈ－SiC在２０００℃左右容易生成；１５Ｒ和６Ｈ多型体均需在２１００℃以上的高温才易生成；对于６Ｈ－SiC，即使温度超过２２００℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。 现就SiC陶瓷的生产工艺简述如下： 一、SiC粉末的合成： SiC在地球上几乎不存在，仅在陨石中有所发现，因此，工业上应用的SiC粉末都为人工合成。目前，合成SiC粉末的主要方法有：１、Ａｃｈｅｓｏｎ法： 这是工业上采用最多的合成方法，即用电将石英砂和焦炭的混合物加热至２５００℃左右高温反应制得。因石英砂和焦炭中通常含有Ａｌ和Ｆｅ等杂质，在制成的SiC中都固溶有少量杂质。其中，杂质少的呈绿色，杂质多的呈黑色。 ２、化合法： 在一定的温度下，使高纯的硅与碳黑直接发生反应。由此可合
太原工业学院 2015/2016学年第一学期 《特种陶瓷》课程论文 题目：碳化硅陶瓷的工艺与发展方向 班级： 122073219 姓名：刘鑫泽 学号： 19
1 前言 随着科技的发展，人们迫切需要开发各种新型高性能结构材料。碳化硅陶瓷由于具有多种良好的的性能，已经在许多领域大显身手，并且已经收到人们的高度重视。 2 晶体结构 SiC是共价键很强的化合物，SiC中 Si-C键的离子性仅12%左右。 SiC具有α和β两种晶型。β- SiC的晶体结构为闪锌矿晶体结构立方晶系，Si和 C 分别组成面心立方晶格；α-SiC纤锌矿型结构，六方晶系。存在着4H、15R和6H等100余种多型体，其中， 6H多型体为工业应用上最为普遍的一种。在温度低于1600℃时，SiC以β-SiC形式存在。当高于1600℃时，β- SiC缓慢转変成α-SiC的各种多型体。4H- SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H- SiC，即使温度.超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。[1] 3 性能与应用 3.1 性能 (1)SiC陶瓷化学稳定性好、抗氧化性强。 (2)硬度高，耐磨性能好。 (3)SiC具有宽的能带间隙。 (4)优良的导电性。 (5)热稳定性好，高温强度大。 (6)热膨胀系数小、热导率大以及抗热振和耐化学腐蚀等。[4] 3.2 应用 碳化硅的最大特点是高温强度高，有很好的耐磨损、耐腐蚀、抗蠕变性能，其热传导能力很强，仅次子氧化铍陶瓷。碳化硅陶瓷用于制造火箭喷嘴、浇注金属的喉管、热电偶套管、炉管、燃气轮机叶片及轴承、泵的密封圈、拉丝成型模
1、无压烧结 1974年美国GE公司通过在高纯度β－SiC细粉中同时加入少量的B和C，采用无压烧结工艺，于2020℃成功地获得高密度SiC陶瓷。目前，该工艺已成为制备SiC陶瓷的主要方法。 最近，有研究者在亚微米SiC粉料中加入Al2O3和Y2O3，在1850℃～2000℃温度下实现SiC的致密烧结。由于烧结温度低而具有明显细化的微观结构，因而，其强度和韧性大大改善。 2、热压烧结 50年代中期，美国Norton公司就开始研究B、Ni、Cr、Fe、Al等金属添加物对SiC热压烧结的影响。实验表明：Al和Fe是促进SiC热压致密化的最有效的添加剂。有研究者以Al2O3为添加剂，通过热压烧结工艺，也实现了SiC的致密化，并认为其机理是液相烧结。此外，还有研究者分别以B4C、B或B与C，Al2O3和C、Al2O3和Y2O3、Be、B4C 与C作添加剂，采用热压烧结，也都获得了致密SiC陶瓷。 3、热等静压烧结： 近年来，为进一步提高SiC陶瓷的力学性能，研究人员进行了SiC陶瓷的热等静压工艺的研究工作。研究人员以B和C为添加剂，采用热等静压烧结工艺，在1900℃便获得高密度SiC烧结体。更进一步，通过该工艺，在2000℃和138MPa压力下，成功实现无添加剂SiC陶瓷的致密烧结。研究表明：当SiC粉末的粒径小于0．6μm时，即使不引入任何添加剂，通过热等静压烧结，在1950℃即可使其致密化。 4、反应烧结： SiC的反应烧结法最早在美国研究成功。反应烧结的工艺过程为：先将α－SiC粉和石墨粉按比例混匀，经干压、挤压或注浆等方法制成多孔坯体。在高温下与液态Si接触，坯体中的C与渗入的Si反应，生成β－SiC，并与α－SiC相结合，过量的Si填充于气孔，从而得到无孔致密的反应烧结体。反应烧结SiC通常含有8％的游离Si。因此，为保证渗Si的完全，素坯应具有足够的孔隙度。一般通过调整最初混合料中α－SiC和C的含量，α－SiC的粒度级配，C的形状和粒度以及成型压力等手段来获得适当的素坯密度。 综述：实验表明，采用无压烧结、热压烧结、热等静压烧结和反应烧结的SiC陶瓷具有各异的性能特点。假如就烧结密度和抗弯强度来说，热压烧结和热等静压烧结SiC陶瓷相对较高，反应烧结SiC相对较低。另一方面，SiC陶瓷的力学性能还随烧结添加剂的不同而不同。无压烧结、热压烧结和反应烧结SiC陶瓷对强酸、强碱具有良好的抵抗力，但反应烧结SiC陶瓷对HF等超强酸的抗蚀性较差。就耐高温性能比较来看，当温度低于900℃时，几乎所有SiC陶瓷强度均有所提高；当温度超过1400℃时，反应烧结SiC陶瓷抗弯强度急剧下降。（这是由于烧结体中含有一定量的游离Si，当超过一定温度抗弯强度急剧下降所致）对于无压烧结和热等静压烧结的SiC陶瓷，其耐高温性能主要受添加剂种类的影响。 碳化硅陶瓷的应用
关于烧结碳化硅的分类_烧结碳化硅工艺说明特陶领域的多数专家认为国内特陶产品质量提升不上去，很大程度与特陶粉体的制备水平有关系。“巧妇难为无米之炊”，当然没有好“米”，也烧不出“好饭”出来。有关于烧结碳化硅的话题，小编今天想跟大家聊一聊。烧结碳化硅有哪些分类呢？看文章吧！ 烧结碳化硅分类： （1）无压烧结 无压烧结被认为是SiC烧结有前途的烧结方法，根据烧结机理的不同，无压烧结又可分为固相烧结和液相烧结。S.Proehazka通过在超细β-SiC粉体（含氧量小于2）中同时加入适量B和C的方法，在2020℃下常压烧结成密度高于98
的SiC烧结体。A.Mulla等以Al2O3和Y2O3为添加剂在1850-1950℃烧结0.5μm的β-SiC(颗粒表面含有少量SiO2)，获得的SiC陶瓷相对密度大于理论密度的95，并且晶粒细小，平均尺寸为1.5μm。 （2）热压烧结 不添加任何烧结助剂，纯SiC只有在极高的温度下才能烧结致密，于是不少人对SiC实行热压烧结工艺。关于添加烧结助剂对SiC进行热压烧结的报道已有许多。Alliegro等研究了B、Al、Ni、Fe、Cr等金属添加物对SiC致密化的影响，发现Al和Fe是促进SiC热压烧结有效的添加剂。https://www.doczj.com/doc/7f16236531.html,nge研究了添加不同量Al2O3对热压烧结SiC的性能影响，认为热压烧结致密是靠溶解--再沉淀机理。但是热压烧结工艺只能制备形状简单的SiC部件，而且一次热压烧结过程中所制备的产品数量很小，因此不利于工业化生产。 (3)反应烧结 反应烧结SiC又称自结合SiC, 是由a- SiC粉和石墨粉按一定比列混合压成坯体后,加热到1650℃左右,同时熔渗Si或通过气相Si渗入坯体,使之与石墨起反
新型功能材料 专业化学类 班级应化1101 学生郭珊 学号20110222056 小组成员丁超凡付文静韩丹丹韩双任课教师李村成 平时成绩 论文成绩 课程成绩
课程论文要求 结合自己学习兴趣，通过小组调研，查阅相关资料，撰写一篇与新型功能材料有关的课程论文。 论文要求：1.论文题目科学规范，调研方向具体明确、题目不能过大；2.字数要在5000字左右（不计参考文献）；3.论文撰写要使用自己的语言，要有自己见解及评论，不能拷贝、翻译；4.文字简练，层次分明，逻辑性强，条理清晰，引用数据准确、真实、可靠，结论明确；5.文中涉及的图表需自己画；6.引用的参考文献需在文中用数字标出并在文后列出; 7. 量和单位必须采用中华人民共和国的国家标准GB3100~GB3102-93； 8. 字体及格式统一要求：论文标题用居中加粗宋体三号字；小标题用加粗宋体小四号字；图表说明用居中宋体五号字；正文及引用文献用宋体小四号字（英文和数字用Times New Roman）；1.25倍行距，A4纸，上、下、左、右页边距均为2.5 cm；9. 提交论文双面打印。 本课程成绩评定说明： 该课程总成绩由平时成绩与课程论文成绩两部分组成，其中平时考勤、课堂表现、课堂报告等成绩占总成绩50%；课程论文成绩占总成绩的50 %。 平时成绩与课程论文成绩均按满分100分评定。
新型陶瓷-碳化硅陶瓷制备技术及应用 摘要：阐述了碳化硅陶瓷的制备技术及应用，介绍了SiC粉末的合成方法（如Acheson法、化合法、热分解法、气相反相法）、SiC的烧结方法（如无压烧结、热压烧结、热等静压烧结、反应烧结）、反应烧结碳化硅的成型工艺（如模压成型、等静压成型、注浆成型）以及碳化硅陶瓷在各个方面的广泛应用，并展望了碳化硅陶瓷的发展应用前景。 关键词：新型陶瓷；碳化硅陶瓷；SiC粉末合成；SiC烧结；成型工艺 一、引言 传统陶瓷是用天然或人工合成的粉状化合物，经过成型和高温烧结制成的，由无机化合物构成的多相固体材料。新型陶瓷以精致的高纯天然无机物或人工合成的无机化合物为原料，采用精密控制的加工工艺烧结，具有优异的性能。在各个方面，新型陶瓷和传统陶瓷有诸多的不同之处。 在原料使用上方面，新型陶瓷突破传统陶瓷以黏土为主，使用精选或提纯的氧化物、硅化物、氮化物、硼化物等原料。成分方面，传统陶瓷的组成与黏土的成分相关，不同产地料对产品组成与结构影响很大；新型陶瓷原料是提纯化合物，性质由原料的纯度和制备工艺决定，与产地原料无关。在制备工艺方面，传统陶瓷以窑炉为主；新型陶瓷用真空烧结、气氛烧结、热压、热静压等手段实现。在性能与用途方面，传统陶瓷体现日常应用；新型陶瓷具有高强度、高硬度、耐磨、耐蚀、感应性等特殊性能、使用在特殊场合,在高温,机械电子计算机航天医学工程广泛应用。 依据材料功能，新型陶瓷分类如表一： 表一新型陶瓷分类

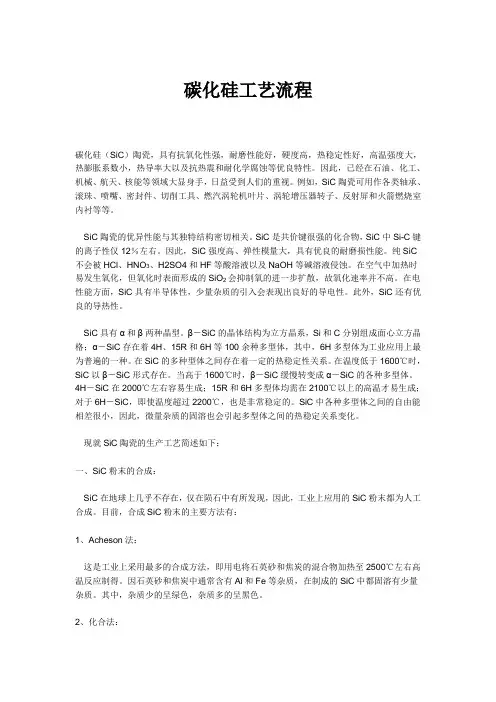

碳化硅工艺流程 碳化硅（SiC）陶瓷，具有抗氧化性强，耐磨性能好，硬度高，热稳定性好，高温强度大，热膨胀系数小，热导率大以及抗热震和耐化学腐蚀等优良特性。因此，已经在石油、化工、机械、航天、核能等领域大显身手，日益受到人们的重视。例如，SiC陶瓷可用作各类轴承、滚珠、喷嘴、密封件、切削工具、燃汽涡轮机叶片、涡轮增压器转子、反射屏和火箭燃烧室内衬等等。 SiC陶瓷的优异性能与其独特结构密切相关。SiC是共价键很强的化合物，SiC中Si-C键的离子性仅12％左右。因此，SiC强度高、弹性模量大，具有优良的耐磨损性能。纯SiC 不会被HCl、HNO3、H2SO4和HF等酸溶液以及NaOH等碱溶液侵蚀。在空气中加热时易发生氧化，但氧化时表面形成的SiO2会抑制氧的进一步扩散，故氧化速率并不高。在电性能方面，SiC具有半导体性，少量杂质的引入会表现出良好的导电性。此外，SiC还有优良的导热性。 SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。 现就SiC陶瓷的生产工艺简述如下： 一、SiC粉末的合成： SiC在地球上几乎不存在，仅在陨石中有所发现，因此，工业上应用的SiC粉末都为人工合成。目前，合成SiC粉末的主要方法有： 1、Acheson法： 这是工业上采用最多的合成方法，即用电将石英砂和焦炭的混合物加热至2500℃左右高温反应制得。因石英砂和焦炭中通常含有Al和Fe等杂质，在制成的SiC中都固溶有少量杂质。其中，杂质少的呈绿色，杂质多的呈黑色。 2、化合法：

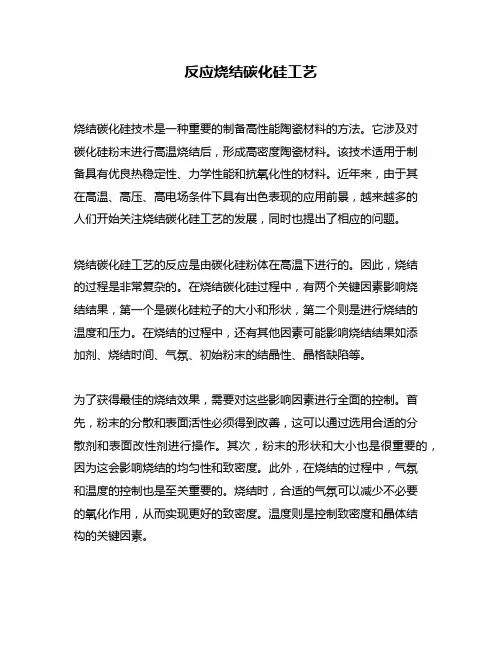

碳化硅陶瓷的合成方法综述 碳化硅陶瓷具有机械强度高、耐高温、抗氧化性强、热稳定性能好、热导率大、耐磨损性能好、耐化学腐蚀性能好、硬度高、抗热震性能好等优良的特性。碳化硅是所有非氧化物陶瓷中抗氧化性能最好的一种。碳化硅陶瓷不仅在高新技术领域发挥着重要的作用,而且在冶金、机械、能源和建材化工等热门领域也拥有广阔的市场。随着高新技术的不断发展,对碳化硅陶瓷的要求也越来越高,需要不同层次和不同性能的各种产品。早在20 世纪50 年代,Popper[ 1] 首次提出反应烧结制备碳化硅。其基本原理是:具有反应活性的液硅或硅合金,在毛细管力的作用下渗入含碳的多孔陶瓷素坯,并与其中的碳反应生成碳化硅,新生成的碳化硅原位结合素坯中原有的碳化硅颗粒,浸渗剂填充素坯中的剩余气孔,完成致密化的过程。 1．1 常压烧结 1．1．1 固相烧结 单一陶瓷粉体烧结常常属于典型的固相烧结，即在烧结过程中没有液相形成。陶瓷坯体的致密化主要是通过蒸发和凝聚、扩散传质等方式来实现的。其烧结过程主要由颗粒重排、气孔填充和晶粒生长等阶段组成。同时，固相烧结可以通过合适的颗粒级配、适当的烧结温度和较短的保温时间等工艺参数来实现致密化烧结。自20世纪7O年代，Prochazkal6在高纯度的SiC中加人少量的B和C作为烧结助剂，在2050℃成功地固相烧结出致密度高于98 的SiC陶瓷以来，固相烧结就一直很受关注。虽然SiC-B-C体系固相烧结SiC需要较高的烧结温度，烧结晶粒粗大，均匀性差，而且SiC陶瓷具有较低的断裂韧性、较高的裂纹强度敏感性和典型的穿晶断裂模式，但是固相烧结的烧结助剂含量低，杂质少，晶界几乎不残留低熔点物质，烧结后的SiC陶瓷高温稳定性好、热导能力强l7剖。因此，固相烧结在SiC陶瓷烧结中具有潜在的应用价值。目前，采用SiC-B-C烧结体系来进行固相烧结SiC陶瓷的厂家主要有美国的GE公司。 1．1．2 液相烧结 由于陶瓷粉体中总有少量的杂质，大多数材料在烧结过程中都会或多或少地出现液相。另外，即使在没有杂质的纯固相系统中，高温下还会出现“接触”熔融现象，因而纯粹的固相烧结实际上不易实现，大多数的烧结实属液相烧结。液相烧结是以一定数量的多元低共熔点氧化物为烧结助剂，在高温下烧结助剂形成共溶液相的烧结过程，烧结晶粒细小均匀呈等轴晶状。其烧结体系的传质方式为流动传质，可降低致密化所需要的能量，容易实现低温下的烧结致密化，缩短烧结时问。同时，低共溶液相的引入和独特的界面结合弱化，使材料的断裂模式为沿晶断裂模式，材料的断裂韧性和强度显著提高。Nakano等利用BeO 的高热导能力以及SiC与BeO在烧结过程中形成液相的特点，最终制备出热导率高达270W ／(m ·K)的SiC陶瓷。Takada等在2200℃烧结平均粉末粒径为0．5Fro的SiC陶瓷的过程中，加入烧结助剂2 BeO、0．2 ～O．4 BC和0．2 ～O．3 C(质量分数)，无压烧结0．5h，获得材料的电阻率和热导率分别为5×l0^12Q ·cm和140w／(m ·K)。在烧结过程中，均匀分布在SiC表面的B原子和C原子与Si原子反应，生成GB-C、Si-B-C、Si- Si 和Si—DSi键，促进Si原子的扩散，提高SiC陶瓷的致密度。 1．2 热压烧结 热压烧结是指在SiC加热烧结的同时，施加一定的轴向压力而进行的烧结。热压烧结可增大SiC粒子间接触面积，降低烧结温度，缩短烧结时间，增加烧结体的致密化，促进SiC烧结。为了使SiC粒子更容易烧结，热压烧结通常需要在SiC粉体中加入B、C、Al、B4C、Y2O3、A12O3。等烧结助剂来促进烧结。B、Al或BC固溶于SiC中，降低SiC 的界面能，C主要与SiC粒子表面的SiO。反应形成低温液相，促进B、A1的扩散。Liu 等以Y2O3和A12O3。为烧结助剂，在2000℃、30MPa的烧结条件下进行烧结，烧结出

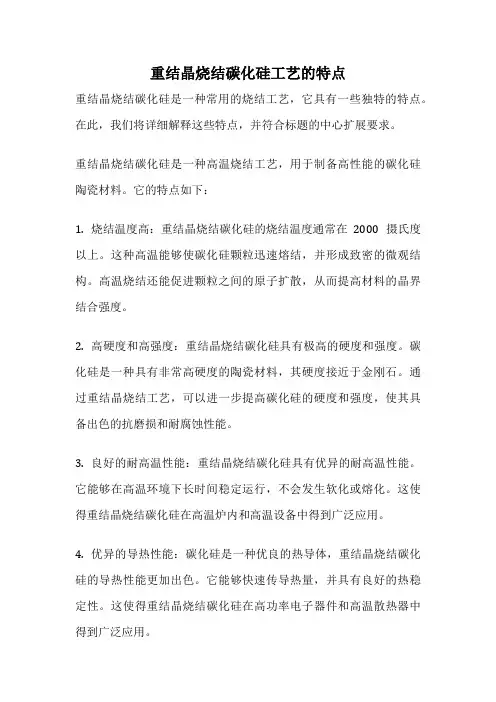

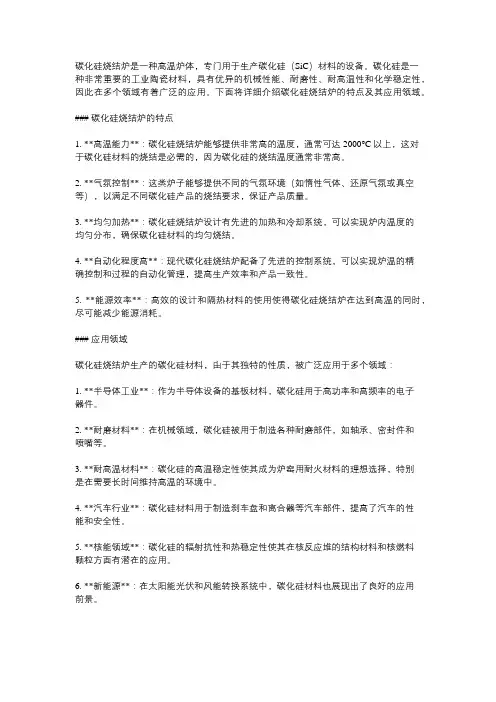

碳化硅制品的全面概述 碳化硅制品是何物？如何使用碳化硅制品，我们首先要明确碳化硅的定义，然后知道碳化硅制品的组成部分，用哪些工艺？下面做些简单介绍 碳化硅是一种无机非金属材料，由于它具有高硬度、高耐磨性、高耐腐蚀性及较高的高温强度等特点，用于各种要求耐磨、耐蚀和耐高温的机械零部件中。由于材料工作者的不断努力，其性能有了很大的改进，已成为一种重要的工程材料，在机械、冶金、化工、电子等部门得到广泛的应用。 采用常压烧结方法生产碳化硅陶瓷制品，其特点是用较高的烧结温度烧结碳化硅的毛坯，使之达到较高的密度，碳化硅的含量达到９８％以上。所得到的碳化硅陶瓷烧结体耐腐蚀性、抗氧化性能及高温强度均较高。在1600oC时强度不降低。因而其制品特别适合于耐磨、耐腐蚀和耐高温的场合使用，如密封环、磨介、喷砂嘴、防弹板等。 特种陶瓷主要运用到那些方面？ 特种陶瓷包括各种材料制作的陶瓷制品，例如碳化硅材料生产的碳化硅制品，碳化硅密封环，氧化铝材料生产的99瓷，氧化锆材料生产的电解质等等。所以说，是应用相当广泛的，今天我讲解下应用到高端产品的特种陶瓷。 1 氧化锆材料生产的特种陶瓷 氧化锆陶瓷因其拥有较高的离子电导率，良好的化学稳定性和结构稳定性，成为研究最多、应用最为广泛的一类电解质材料。通过对氧化锆基电解质薄膜制备工艺的改进，降低此类材料的操作温度和制备成本，力争可以实现产业化也是未来研究的重要方向。 2 碳化硅材料生产的特种陶瓷 碳化硅材料是硬度高，成本低的材料，可以生产碳化硅制品，例如碳化硅密封件、碳化硅轴套、碳化硅防弹板、碳化硅异形件等，可以应用到机械密封件上和各种泵上。 在以后的发展中，特种陶瓷会应用得更加广泛，因为新型材料的不断出现，制作的特种陶瓷的功能越来越受到人们的欢迎！ 当今市场上存在哪些碳化硅制品 在碳化硅制品行业中，仅仅因为其市场较大，所以涌现了很多的碳化硅制品种类，例如碳化硅密封环、碳化硅轴套、碳化硅轴、碳化硅防弹板等。 1 碳化硅密封环 碳化硅密封环主要运用到机械密封件上，动静环配套使用，外加上固定的配件就组成了机械密封件。它是密封件的核心部位，起到关键作用。 2 碳化硅轴套和轴 碳化硅轴套和轴可以用到磁力泵、高压釜上，它们相互配套使用，轴起到支撑作用，轴套密封在轴上，共同保证磁力泵等在高温下正常密封。 3 碳化硅防弹板 碳化硅防弹板是新型的产物，在国外已经很是流行。碳化硅防弹板硬度高、比重小、弹道性能好，广泛用于各种防弹车、装甲车，舰艇等防护防弹中 随着碳化硅制品的市场越来越大，客户的要求也越来越高，所以，出现的碳化硅制品种类越来越多。
碳化硅（SiC）陶瓷，具有抗氧化性强，耐磨性能好，硬度高，热稳定性好，高温强度大，热膨胀系数小，热导率大以及抗热震和耐化学腐蚀等优良特性。因此，已经在石油、化工、机械、航天、核能等领域大显身手，日益受到人们的重视。例如，SiC陶瓷可用作各类轴承、滚珠、喷嘴、密封件、切削工具、燃汽涡轮机叶片、涡轮增压器转子、反射屏和火箭燃烧室内衬等等。 SiC陶瓷的优异性能与其独特结构密切相关。SiC是共价键很强的化合物，SiC中Si-C键的离子性仅12％左右。因此，SiC强度高、弹性模量大，具有优良的耐磨损性能。纯SiC 不会被HCl、HNO3、H2SO4和HF等酸溶液以及NaOH等碱溶液侵蚀。在空气中加热时易发生氧化，但氧化时表面形成的SiO2会抑制氧的进一步扩散，故氧化速率并不高。在电性能方面，SiC具有半导体性，少量杂质的引入会表现出良好的导电性。此外，SiC还有优良的导热性。 SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。 现就SiC陶瓷的生产工艺简述如下： 一、SiC粉末的合成： SiC在地球上几乎不存在，仅在陨石中有所发现，因此，工业上应用的SiC粉末都为人工合成。目前，合成SiC粉末的主要方法有： 1、Acheson法： 这是工业上采用最多的合成方法，即用电将石英砂和焦炭的混合物加热至2500℃左右高温反应制得。因石英砂和焦炭中通常含有Al和Fe等杂质，在制成的SiC中都固溶有少量杂质。其中，杂质少的呈绿色，杂质多的呈黑色。 2、化合法： 在一定的温度下，使高纯的硅与碳黑直接发生反应。由此可合成高纯度的β－SiC粉末。 3、热分解法： 使聚碳硅烷或三氯甲基硅等有机硅聚合物在1200～1500℃的温度范围内发生分解反应，由此制得亚微米级的β－SiC粉末。
碳化硅特性 碳化硅是一种人工合成的碳化物，分子式为SiC。通常是由二氧化硅和碳在通电后200 0℃以上的高温下形成的。碳化硅理论密度是3.18g/cm3，其莫氏硬度仅次于金刚石，在9.2 -9.8之间，显微硬度3300kg/mm3，由于它具有高硬度、高耐磨性、高耐腐蚀性及较高的高温强度等特点，被用于各种耐磨、耐蚀和耐高温的机械零部件，是一种新型的工程陶瓷新材料。纯碳化硅是无色透明的结晶,工业碳化硅有无色、淡黄色、浅绿色、深绿色、浅蓝色、深蓝色乃至黑色的,透明程度依次降低。磨料行业把碳化硅按色泽分为黑色碳化硅和绿色碳化硅2类。其中无色的至深绿色的都归入绿色碳化硅类,浅兰色的至黑色的则归入黑色碳化硅类。黑色和绿色这2种碳化硅的机械性能略有不同,绿色碳化硅较脆,制成的磨具富于自锐性;黑碳化硅较韧。 碳化硅结晶结构是一种典型的共价键结合的化合物，自然界几乎不存在。碳化硅晶格的基本结构单元是相互穿插的SiC4和CSi4四面体。四面体共边形成平面层，并以顶点与下一叠层四面体相连形成三维结构。SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。α-SiC是高温稳定型,β-SiC是低温稳定型。β-SiC在2100～2400℃可转变为α-SiC,β-SiC可在1450℃左右温度下由简单的硅和碳混合物制得。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC 缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。常见的SiC多形体列于下表：
碳化硅陶瓷防弹陶瓷的理解及应用 摘要：通过可以作为防弹护甲的材料进行比较，一步步揭示出如今最符合现代化战争需要的高性能防弹护甲——碳化硅陶瓷防弹护甲，一一介绍出它相对于其他防弹护甲材料的优越性能，但由于该护甲也具有自身缺陷，所以通过理论上的知识来人为的改变其生产过程等方法来增强碳化硅防弹陶瓷的性能，使其成为现代化战争中真正的无敌护甲。 关键词：碳化硅陶瓷；防弹护甲；抗弹性能；应用 引言：由于国内外软质防弹衣只能防护低速的子弹，对于步枪等发射的高速子弹或者某些钢芯弹头，只能采用以软质防弹衣为基础，在重点部位加插硬质护板的方式来抵御。目前硬质护板中只有陶瓷复合板符合现在重量、性能、价格方面符合大家的要求，其中的碳化硅陶瓷抗氧化性强、耐磨性能好、硬度高、热稳定性好、高温强度高、热膨胀系数小、热导率大以及抗热震和耐化学腐蚀等优良特性，受到了各国军事专家的亲睐，并被广泛应用，但是其韧性低这一致命缺点亟待解决，不过在理论上是可以通过控制烧结过程、通过陶瓷纤维编制来弥补这个弱点。从而使碳化硅防弹陶瓷成为最理想的防弹护甲。 2.1碳化硅的硬度和韧性 SiC的硬度相当高，莫氏刻痕硬度为9.2，克氏显微硬度为2200~2800kg/mm2(负荷100g)。所给范围之所以如此大，这是因为SiC晶体的硬度与其晶轴方向有关。SiC的热态硬度虽然随着温度的升高而下降， SiC的抗压强度为224MPa，SiC的抗弯强度为15.5MPa。SiC颗粒的韧性，通常是用—定数量某种粒度SiC颗粒在定型模子中，施加规定压力之后未被压碎的颗粒所占百分率来反映的，它受颗粒形状等许多因素的影响。 2.2 SiC的热学性质 SiC是在高温下合成的，其制品也多是在高温下制备或者在高温下使用。如果只作较粗略计算时，碳化硅的平均热膨胀系数在25~1400℃范围内可以取4.4×10-6/℃。SiC的热膨胀系数测定结果表明：其量值与其他磨料及高温材料相比要小得多，如刚玉的热膨胀系数可高达(7~8)×10-6/℃。SiC的导热系数很高，这是SiC物理性能方面的另一个重要特点。它的导热系数比其他耐火材料及磨料要大的多，约为刚玉导热系数的4倍。所以，SiC所具有的低热膨胀系数和高导热系数，使其制品在加热及冷却过程中受到的热应力较小，这就是SiC 陶瓷抗热震性特别好的原因。 3. 改变碳化硅防弹陶瓷的理论方法 3.1增强其抗弯强度，在生产环节方面，如今的烧结方法有热压碳化硅、常压烧结碳化硅、反应烧结碳化硅。我们应该采用热压烧结碳化硅方法，因为其烧结出来的碳化硅陶瓷抗弯强
第16卷 第9期 2008年9月 光学精密工程 Optics and Precision Engineering Vol.16 No.9 Sep.2008 收稿日期:2007211222;修订日期:2008201203. 基金项目:国家自然科学基金资助项目(No.60478035) 文章编号 10042924X (2008)0921603205 反应烧结碳化硅表面改性的初步研究 王彤彤1,2,高劲松1,王笑夷1,陈 红1,郑宣鸣1,范镝1,申振峰1,2 (1中国科学院长春光学精密机械与物理研究所光学技术研究中心,吉林长春130033; 2中国科学院研究生院,北京100039) 摘要:应用电子束蒸发硅,霍尔离子源电离甲烷,并辅助沉积的方法在反应烧结碳化硅(RB SiC )基底上沉积了碳化硅 (SiC ∶H )改性薄膜。X 射线衍射(XRD )测试表明制备的碳化硅改性薄膜为α相。通过控制沉积速率,制备了硬度为9.781～13.087GPa ,弹性模量为89.344～123.413GPa 的碳化硅改性薄膜。比较同样条件下镀制银膜的抛光良好微晶 玻璃和经过精细抛光的改性RB SiC ,结果表明两者反射率相近;附着力实验表明,制备的薄膜和基底结合良好;在温度冲击实验下,制备的薄膜无龟裂和脱落。 关 键 词:薄膜制备;碳化硅薄膜;表面改性;离子辅助电离;硬度和弹性模量中图分类号:O484.1;TN304.055 文献标识码:A Preliminary study of reaction bonded silicon carbide su rface modification WAN G Tong 2tong 1,2,GAO Jin 2song 1,WAN G Xiao 2yi 1,CH EN Hong 1, ZH EN G Xuan 2ming 1,FAN Di 1,SH EN Zhen 2feng 1,2 (1.O ptical Technolog y and Research Center ,Changchun I nstit ute of O ptics ,Fi ne Mechanics and Physics ,Chi nese A cadem y of S ciences ,Chan gchun 130033,Chi na; 2.Grad uate U ni versit y of Chi nese A cadem y of S ciences ,B ei j i n g 100039,Chi na ) Abstract :SiC :H surface 2modified coatings were fabricated on Reaction Bonded Silicon Carbide (RB SiC )subst rates.Silicon was evaporated by E 2beam and met hane was ionized as reactive gas by End 2Hall ion source.X 2ray Diff raction (XRD )result s show t he fabricated film is αp hase ,it s hardness and elastic modulus are in t he range of 9.781～13.087GPa and 89.344～123.413GPa ,respectively.Af 2ter surface 2modification polishing and coating silver ,t he reflectance of modified RB SiC film is close to t hat of fine polished Zerodur glass coating wit h silver.Moreover ,t he fabricated coatings to t he sub 2strate show very good adhesion and no fall 2off and cracks in t hermal impact test f rom liquid nit rogen temperat ure to boiling water temperat ure for 5cycles. K ey w ords :t hin film fabrication ;silicon carbide t hin film ;surface modification ;ion assisted ionizing ; hardness and elastic modulus
