纳米碳化硅强化纳米结构铜的微观结构的发展和力学性能摘要：纳米结构的铜和体积占百分之2的铜的碳化硅纳米复合材料是由 机械研磨和热压工艺生产的。微观结构的发展在制作过程中通过X射线衍射，电子显微镜扫描，透射电子显微镜扫描和电子反向散射衍射技术被研究。结果表明，铜的微观结构和铜基纳米复合材料由双峰和非随机取向差分布混合而成的等轴纳米晶粒构成的。在有碳化硅纳米颗粒精炼铜基质的晶粒结构的前提下，低角度晶界的比例增加。力学性能的评价通过压缩试验表现出屈服强度增强从505717兆帕的纳米铜到630712兆帕与2％（vol）的碳化硅强化金属。我们联系纳米材料的强度与其基于强化机制的微观结构特征。分析不同机制的作用包括奥罗万强化，大角度晶界和位错密度。它表明，高角度晶界的纳米结构材料在加强机制中发挥了重要的作用。提出并讨论了纳米粒子的影响。 关键词：铜纳米结构材料碳化硅晶粒尺寸强化机理 1.介绍 铜具有良好的成形性，优良的导电性和导热性，低成本的独特组合。这些优点使铜作为合适的铜基复合材料对于结构和功能应用的制备。它是有据可查的铜与陶瓷颗粒的加固显著改善了高温机械性能和耐磨性而没有让基质的导热和导电严重恶化。因此，铜基复合材料被认为是有前途的候选，在高导电性，高机械性能，和良好的耐磨性的应用中是必需的。近年来，纳米的增强早已被研究作为铜基复合材料的制备。它已经表明，少量细小的陶瓷颗粒如Al2O3，WC和TiB2的加入，提高了铜的强度而且电气和热导率都没有太大的影响。 在铜基复合材料中，铜基碳化硅复合材料因其优异的导电性和导热性、硬度、耐磨性和摩擦性能而受到越来越多的关注。铜基碳化硅复合材料已用于焊接电极，电触点，接触器，开关，断路器，和电子封装。粉末冶金方法，挤压铸造，复合电铸技术通常被用于制备铜基复合材料。 虽然大量的研究已经呈现出铜基碳化硅复合材料的制备和特性，但纳米碳化硅颗粒的加入和它们对铜基质的晶粒结构的影响已被告知有限。建华等人用电铸工艺制备纳米碳化硅颗粒增强铜。他们发现纳米颗粒精细分布在整个基体中，因此纳米复合材料表现出较高的硬度和良好的耐磨性。由雷恩卡等人进行电沉积的方法用微米和纳米尺寸的碳化硅颗粒加强铜。制备出来的铜基碳化硅复合材料表现出硬度与未加强的相比对于微米级别的碳化硅和纳米级别的碳化硅分别高出35%和61%。当然耐磨性也明显改善。铜基复合材料的力学性能如果铜基体的晶粒结构也会进一步提高。 近日，Shen和Guduru等人表明通过减小的铜晶粒尺寸到纳米范围内（小于100纳米），同时延展性几乎保持不变或提高使拉伸强度能提高到1GPa 的高值。如果在纳米结构的铜基体中的碳化硅纳米颗粒得到精细和均匀分布，纳米铜复合材料将具有独特的高导热性和导电性，以及优异的耐高温退火。 在本文中，我们使用高能量机械球研磨制备纳米晶铜和铜基碳化硅复合粉末。对粉末进行热压，并对其显微结构特征进行了研究。该材料的强度是

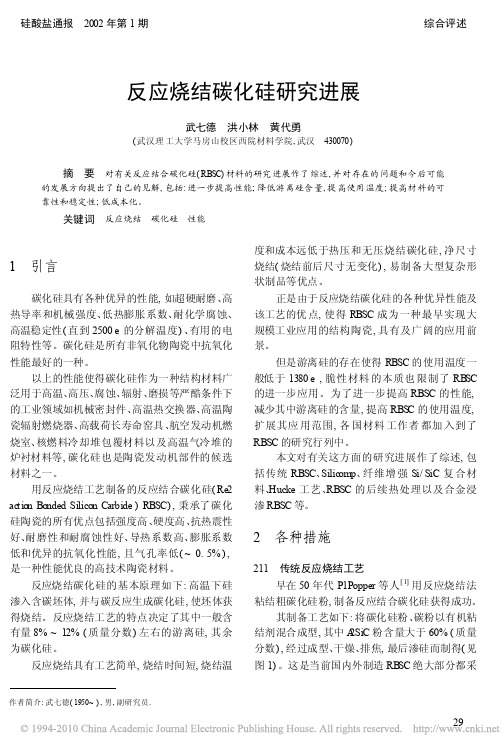

反应烧结SiC的制造和性能 新型陶瓷材料由于具有各种特殊的性能被应用于许多工业领域，为解决材料使用问题发挥着越来越重要的作用。 新型陶瓷具有多种功能，按性能分为电学、电子功能、力学功能、光学功能、热学功能、生物功能等等。近几年来，特别引起人们注意的是机械力学功能陶瓷。我们根据省科委下达的科研项目，通过大量调研，开展了对反应烧结SiC材料制造与性能的研究。 利用传统的SiC粉料，采用压制成型工艺传统烧成法制造不出高密度SiC 材料，如采用热压烧结、无压烧结或反应烧结工艺可达到其目的。反应烧结SiC 已是30多年来的商品化材料，首先是出现在美国的气相渗硅工艺，以后英国原子能协会的反应堆高性能材料元件通过液相渗硅工艺研制成功，后来各国对此材料采用挤出成型、等静压成型、压制成型、注浆成型、注射成型等不同工艺进行了详细的研究，分别制造出了机械密封件、轴承、火箭喷嘴、烧嘴、阀件、发动机转子等多种部件，其中部分已形成商品化应用到工业中取代硬质合金等昂贵的金属材料，取得了显著的经济效益。 工艺概述 RB-SiC是由于碳化硅粉与石墨或炭黑混合，加入少量粘结剂，通过各种成型方法成型，去掉粘结剂后，将坯体放在特殊设计的真空炉中，使之与熔硅接触，坯体被融硅润湿、渗透，Si与坯体枝、中的石墨或C反应形成新SiC沉积到原来的SiC上，把原来的SiC结合在一起，剩余的气孔由Si填充。最终的制品含有约8-10%的游离Si，该材料的特点是可通过调节坯体中C含量来调节制品的游离Si量，从而制造不同性能的制品。 SiC材料各相含量的控制原理 反应烧结SiC的一个重要特点是在坯体渗Si后尺寸无变化或很少有变化，因此要形成理论密度的SiC，坯体中必须含有一定量气孔，以满足石墨或C转化成SiC时的体积增大的需要，假如坯体全由C组成，理论最大C密度应按如下计算：
国内外碳化硅合成研究进展 学院：材料与化工学院 专业：化学工程与工艺 学号：20090411310050 姓名：宋新乐 时间：2011年10月5日
国内外碳化硅的合成研究进展 化学工程与工艺 宋新乐 20090411310050 一、摘要 近年来，随着各项科技的发展，尤其是航海，航空，导弹等高科技的发展，对材料的要求越来越苛刻，而碳化硅材料作为一种新型无机材 料，越来越受到这些领域的欢迎。但天然碳化硅含量极少，根本不能满 足需求，故而对碳化硅合成的研究成为必然的趋势。 二、关键词 碳化硅合成研究发展 三、正文 1、碳化硅的发现 爱德华?古德里希?艾其逊在1893年制造出此化合物，并发展了生产碳化硅用之艾其逊电弧炉，至今此技术仍为众人使用中。 2、碳化硅的性质 碳化硅至少有70种结晶型态。α-碳化硅为最常见的一种同质异晶物，在高于2000°C高温下形成，具有六角晶系结晶构造（似纤维 锌矿）。β-碳化硅，立方晶系结构，与钻石相似，则在低于 2000 °C生成，结构如页面附图所示。虽然在异相触媒担体的应用 上，因其具有比α型态更高之单位表面积而引人注目，但直至今日， 此型态尚未有商业上之应用。因其3.2的比重及高的升华温度（约 2700 °C），碳化硅很适合做为轴承或高温炉之原料物件。在任何已 能达到的压力下，它都不会熔化，且具有相当低的化学活性。由于其 高热导性、高崩溃电场强度及高最大电流密度，近来在半导体高功率 元件的应用上，不少人试着用它来取代硅。此外，它与微波辐射有很 强的偶合作用，并其所有之高升华点，使其可实际应用于加热金属。 纯碳化硅为无色，而工业生产之棕至黑色系由于含铁之不纯物。晶体 上彩虹般的光泽则是因为其表面产生之二氧化硅保护层所致。 3、碳化硅的用途
烧结碳化硅方式对比__烧结碳化硅分类 烧结碳化硅烧结方式有哪三种呢？烧结碳化硅的三种烧结方式虽然各有千秋，但是在科技发展如此迅速的今天，迫切需要提高碳化硅陶瓷的性能，不断改进制造技术，降低生产成本，实现碳化硅陶瓷的低温烧结。以达到降低能耗，降低生产成本，推动碳化硅陶瓷产品产业化的目的。山东中鹏特种陶瓷有限公司生产的烧结碳化硅具有碳化硅材料耐强腐蚀性、耐磨性、高导电性、高温稳定性等性能，在新能源、化工、船舶及科研国防军事技术等领域应用。 【烧结碳化硅分类】 （1）无压烧结 无压烧结被认为是SiC烧结有前途的烧结方法，根据烧结机理的不同，无压烧结又可分为固相烧结和液相烧结。S.Proehazka通过在超细β-SiC粉体（含氧量小于2）中同时加入适量B和C的方法，在2020℃下常压烧结成密度高于98的SiC烧结体。A.Mulla等以Al2O3和Y2O3为添加剂在

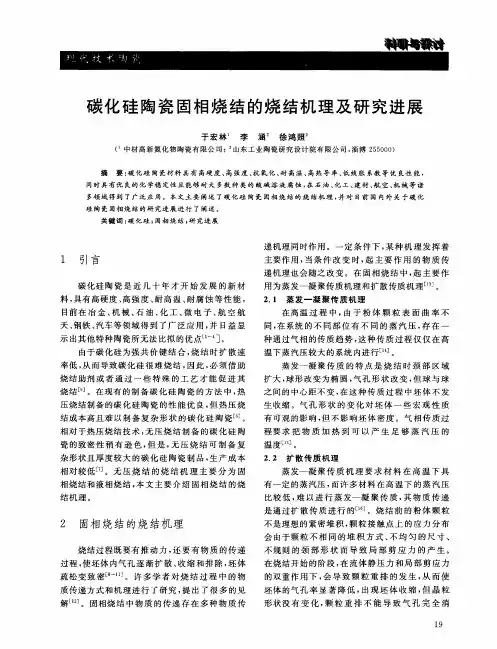

1850-1950℃烧结0.5μm的β-SiC(颗粒表面含有少量SiO2)，获得的SiC陶瓷相对密度大于理论密度的95，并且晶粒细小，平均尺寸为1.5μm。 （2）热压烧结 不添加任何烧结助剂，纯SiC只有在极高的温度下才能烧结致密，于是不少人对SiC实行热压烧结工艺。关于添加烧结助剂对SiC进行热压烧结的报道已有许多。Alliegro等研究了B、Al、Ni、Fe、Cr等金属添加物对SiC致密化的影响，发现Al和Fe是促进SiC热压烧结有效的添加剂。https://www.doczj.com/doc/1812974155.html,nge 研究了添加不同量Al2O3对热压烧结SiC的性能影响，认为热压烧结致密是靠溶解--再沉淀机理。但是热压烧结工艺只能 制备形状简单的SiC部 件，而且一次热压烧结过 程中所制备的产品数量 很小，因此不利于工业化 生产。 (3)反应烧结 反应烧结SiC又称自结 合SiC,是由a-SiC粉和 石墨粉按一定比列混合压成坯体后,加热到1650℃左右,同时熔渗Si或通过气相Si渗入坯体,使之与石墨起反应生成β-SiC,把原来存在的a-SiC颗粒结合起来。 【烧结碳化硅方式对比】 1.热压烧结：只能制备简单形状的碳化硅部件，生产效率低，不利于大规模商业化生产。 2.无压烧结（常压烧结）：能生产复杂形状和大尺寸碳化硅部件，是目前普遍认可的有优势的烧结方法。 3.反应烧结：能制备复杂形状的碳化硅部件，烧结温度低，但是产品高温性能不佳。 特点:如果允许完全渗Si,那么整个过程中可获得气孔率为零,无几何尺寸变化的材料。
纳米碳化硅材料 摘要：本文主要讨论的是关于纳米碳化硅材料的结构、性能及其应用，主要在其 光学性质、力学性质等方面对其进行讨论。 关键词：纳米碳化硅光学性质力学性质 1. 引言 SiC纳米材料具有高的禁带宽度，高的临界击穿电场和热导率，小的介电常 数和较高的电子饱和迁移率，以及抗辐射能力强，机械性能好等特性，成为制作 高频、大功率、低能耗、耐高温和抗辐射器件的电子和光电子器件的理想材料。 SiC 纳米线表现出的室温光致发光性，使其成为制造蓝光发光二极管和激光二极 管的理想材料。近年来的研究表明：微米级SiC晶须已被应用于增强陶瓷基、金 属基和聚合物基复合材料，这些复合材料均表现出良好的机械性能，可以想象用 强度硬度更高及长径比更大的SiC 一维纳米材料作为复合材料的增强相，将会 使其性能得到进一步增强。随着研究的深入，研究者还发现一维SiC纳米结构在 储氢、光催化和传感等领域都有广泛的应用前景。 2. 纳米碳化硅结构 碳化硅（SiC）俗称金刚砂，又称碳硅石是一种典型的共价键结合的化合物， 自然界几乎不存在。碳化硅晶格的基本结构单元是相互穿插的SiC4和CSi4四面 体。四面体共边形成平面层，并以顶点与下一叠层四面体相连形成三维结构。SiC 具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立 方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为 工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关 系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC 缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H 多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃， 也是非常稳定的。下面是三种SiC多形体结构图
碳化硅陶瓷的发展与应用 1073112 王苗 摘要：碳化硅陶瓷以其优异的抗热震、耐高温、抗氧化和耐化学腐蚀等特性而广泛地应用于石油、化学、汽车、机械和宇航等工业领域中，并日益引起人们的重视。本文对各种SiC 陶瓷的制备方法、性能特点及其应用现状进行了综合评述。 关键词：碳化硅陶瓷发展与应用 Abstract: Silicon carbide ceramics have been widely used in petroleum, chemical, automotive，mechanical and aerospace industries because of their excellent resistance to thermal shock, high temperatures, oxidation and chemical corrosion. In this paper, the fabricating methods, mechanical properties and current applications of various SiC ceramics are revicwed. Key Words: SiC Ceramics Development and Application 1 前言 现代国防、核能和空间技术以及汽车工业、海洋工程的迅速发展, 对火箭燃烧室内衬、飞机涡轮发动机叶片、核反应堆结构部件、高速气动轴承和机械密封零件等材料的要求愈来愈高, 迫切需要开发各种新型高性能结构材料。碳化硅陶瓷具有高温强度大、抗氧化性强、耐磨损性好、热稳定性佳、热膨胀系数小、热导率大、硬度高以及抗热震和耐化学腐蚀等优良特性, 因此, 已经在许多领域大显身手, 并日益受到人们的重视。例如, SiC陶瓷在石油化学工业中已被广泛地用作各种耐腐蚀用容器及管道在机械工业中已被成功地用作各种轴承、切削刀具和机械密封部件在宇航和汽车工业中也被认为是未来制造燃气轮机、火箭喷嘴和发动机部件的最有希望的候选材料。 本文首先对SiC 的基本性质及SiC粉末的合成方法进行了简单介绍, 接着重点综述了SiC陶瓷的性能特点, 最后对SiC陶瓷的应用现状与未来发展进行了概括和分析。 2 碳化硅的基本特性 2.1、化学属性 抗化合性：碳化硅材料在氧气中反应温度达到1300℃时，在其碳化硅晶体表层已经生成二氧化硅保护层。随着保护层的加厚，抵制了里面碳化硅继续被化合，这使碳化硅有较好的抗化合性。当气温达到1900K(1627℃)以上时，二氧化硅保护膜已经被破坏，碳化硅化合效应加重，从而1900K是碳化硅在氧化剂氛围下的最高工作气温。 耐酸碱性：在耐酸、碱及化合物的效用方面，因为二氧化硅保护膜的效用，碳化硅的抗酸能力非常非常强，抗碱性稍差。 2.2、物理性能 密度：各样碳化硅晶形的颗粒密度十分相近，通常情况下，应该是3.20 g/ m m3，其碳化硅磨料的堆砌密度在1.2--1.6 g/ m m3之间，其高矮取决于其粒度号、粒度合成和颗粒形状的大小。 硬度：碳化硅的硬度为：莫氏9.5级。单晶硅的硬度为：莫氏7级。多晶硅的硬度为：莫氏7级。都是硬度相对较高的物料。努普硬度为2670—2815公斤/毫米，在磨料中高于刚玉而仅次于金刚石、立方氮化硼和碳化硼。 导热率：碳化硅制品的导热率非常高，热膨胀参数小，抗热震性非常高，是优质的耐火材料。 2.3、电学属性 恒温下工业碳化硅是一种半导体，属杂质导电性。高纯度碳化硅随着气温的升高内阻率降低，含杂质碳化硅按照其含杂质不一样，导电性能也不一样。
摘要： 随着工业的发展和科学技术的进步，碳化硅的非磨削用途在不断扩大，在耐炎材料方面用于制作各种高级耐炎制品，如垫板、出铁槽、坩锅熔池等；在冶金工业上作为炼钢脱氧剂，可以节电，缩短冶炼时间，改善操作环境；在电气工业方面利用碳化硅导电、导热及抗氧化性来制造发热元件——硅碳棒。碳化硅的烧结制品可作固定电阻器，在工程上还可作防滑防腐蚀剂。碳化硅与环氧树脂混合可涂在耐酸容器中、蜗轮机叶片上起防腐耐磨作用。SiC由于具有优良的耐高温、耐磨耗、耐腐蚀及高的热传导性能，近年来受到人们极大关注。作为一种新型的非氧化物精细陶瓷材料，其研究与应用均取得了长足的发展。 关键词：碳化硅，结构，粉体合成，碳化硅制品 正文： 一、SiC的结构 SiC晶型结构有αβ型二种，α型为六方晶型，β型为立方晶型。α型SiC 的分解温度在2400度左右，称为高温异形体2在温度低于2000度时，SiC以β型方式存在，称为低温异形体。立方晶型的β—SiC可在1450度左右由简单的硅和碳混合物制得，温度高时β—SiC 会转相生成α—SiC。SiC没有一个固定的熔点，在密堆积系中，在1bar 总压力下，约在! 0.3!时分解成石墨和富硅熔融物，此温度是形成SiC晶体的最高温度。在松散的堆积系中，SiC在2300度左右开始分解，形成气态硅和石墨残余物。 二、SiC粉体的制作方法 SiC粉体的制作方法大体可分为两大类。一是把由固相得到的粗粒子进行粉碎的分解方法；另一类是用气相法等直接合成SiC 细粉末的聚集方法。这两大类方法根据原料的种类和加热方式的不同，又被分成几种。 （1）A cheson法 这是一种最古老的工业化生产SiC的方法，把硅石和焦炭进行混合作为原料，充填在石墨炉芯的周围，给炉芯通电加热，使炉芯周围温度达2500度以上，反应生成物在此温度下反复进行再结晶，就得到了从晶粒成长起来达数cm厚度的α—
纳米碳化硅材料 王星 （武汉工业学院化学与环境工程学院湖北武汉430023） 摘要：本文介绍了碳化硅的结构，纳米碳化硅几种常用的制备的方法和它掺杂改性以及应用。虽然SiC纳米材料制备规模小、成本高、工序复杂，近期难以实现大规模生产，但SiC纳米材料性能优于传统的SiC材料，能够达到高新技术领域的严格要求，具有更为广泛的用途，为此，应进一步加大对SiC纳米材料的研究。 关键词：纳米碳化硅掺杂改性应用 1 引言 纳米材料的出现是21世纪材料科学发展的重要标志，它所表现出的强大的科学生命力不仅是因为揭示出科学的深刻物理含义，而更重要的是它所发现的新结构、新现象、新效应源源不断地被用来开发具有新结构、新性能的固体器件，对通讯、微电子等高新技术产生极其深远的影响。SiC纳米材料具有高的禁带宽度，高的临界击穿电场和热导率，小的介电常数和较高的电子饱和迁移率，以及抗辐射能力强，机械性能好等优点，成为制作高频、大工率、低能耗、耐高温和抗辐射器件的电子和光电子器件的理想材料。SiC 纳米线表现出的室温光致发光性，使其成为制造蓝光发光二极管和激光二极管的理想材料。所以，对纳米碳化硅材料的研究具有十分重要的意义。 2碳化硅的结构 碳化硅（SiC）俗称金刚砂，又称碳硅石是一种典型的共价键结合的化合物，自然界几乎不存在。碳化硅晶格的基本结构单元是相互穿插的SiC4和CSi4四面体。四面体共边形成平面层，并以顶点与下一叠层四面体相连形成三维结构。SiC 具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC 缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H 多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。下面是三种SiC多形体结构图
第３４卷第１期２Ｏ０６年１月 硅酸盐学报 ＪＯＵＲＮＡＬ（）ＦＴＨＥＣＨＩＮＦＳＥＣＥＲＡＭＩＣＳｏＣＩＥＴＹ ＶｏＩ．３４，Ｎ（）ｌ Ｊａｎｕａｒｙ，２００６用低纯碳化硅微粉烧结碳化硅陶瓷 武七德１，孙峰１，吉晓莉１，田庭燕２，郝慧１ １．武汉理工大学．畦酸盐材料工程教育部重点实验守，武汉４３００７０；２山东大学 材料液态结构及其遗传性教育部重点实验室，济南２５∞６１） 摘要：用工业崖料坻纯ｗ３．ｓｐｍｓｔｃ擞粉为原料，在№保护下娆结碳化硅（ｓ，ｔ、）陶瓷。研究了低纯ｓｌｃ徽粉中杂质对蜀ｃ陶瓷力学性能的影响，对比了徽粉提纯后材料的性能‘』结构。通过扫描电镜、金相显馓镜分析材料的显微结构。结果表明：微粉杂质中ｓｔ魄、金属氧化物在＆ｃ烧结温度下的放气反麻是影响陶瓷材料力学性能的主耍目素。由低纯ｓ?ｃ材制得的材料的烧结密度达到（３．１５士ｏ０１）ｇ／ｃｍ３，抗折强度达到（ｄｄｌ±１０）ＭＰａ。 关键词：碳化硅；反应烧结；显微结构 中圈分类号：Ｔ锄７４文献标识码：Ａ文章编号：０４５４５６４８（２００６）０】∞一０５ ＳＩＩ．ＩＣｏＮＣＡＲＢＩＤＥＣＥＲＡＭＩＣＳＰＲＥＰＡＲＥＤＷｌＴＨＬ（）ＷＰＵＲＥＳＩＬＩＣｏＮＣＡＲＢＩＤＥＭＩＣＲｏ—ＰｏＷＤＥＲＳｗｕＱ２ｄＰｌ，ｓｕ～凡ｎ∥，ＪＪｘｉ４０“１，１』ＡＮＴｉｗｇｙ。ｎ２，ＨＡ０¨“２１ （１．ＫｅｙＩ，ａｂ（）ｒａｔｕｒｙｆｏｒＳ１１ＬｃａｔｅＭａｔｅｍＩｓｓｃＬｃｎｃｅａｎｄＥｎｇｌｎｅｅｒｉｎｇｏｆＭｍｌｓｔｒｙｏｆＥｄｕｃａｔｌｏｎ，Ｗ１ｌｈａｎ ＵｎｌｖｃｒｓｌｔｙｏｆＴｅｃｈｎ０１０９ｙ ＷｕＩ、ａｎ ４３００７０；２．ＫｅｙＬａｂ。ｒａｔｏｒｙｆ０１Ｉ．１ｑｕｌｄＳｔⅢＬｕ ｒｅａ１１ｄＨｅｒ列Ｉ‘ｙ（】ｆＭｌｎｋ【ｒｙＥｄｕｃａ¨ｏｎ， ＳｈａｎｄｏｎｇＵｎｊｖｅｒｓｌ‘ｙ?Ｊｌｎａｌｌ２ｊ００６１，Ｃｈｌｎａ） Ａｂｓｔｒ｛Ｉｃｔ：Ｒｅａｃｔｌｏｎ—ｂ（ｍｄｃｄｓｌＪＬｃ。ｎｃａｒｂｌｄｅ（ＲＲＳ（：）ｃｃｒａｎｌｌ刚ｅｒｅｐｒｅｐａｒｅｄｗｌｔｈｉｎｄｕ“ｒＬａｌｓｃｆａｐｓＩｏｗｐＬｌｍｙＳｌ（：叫ｒｏｐｏｗｄｅｒｓ．Ｔ１１ｅａｖｅｒａｇｅｇｒａｌｎｓｌｚｃｏｆＬ１】。ｐｏｗｄｅｒ】ｓ３．５＂ｍｌ、ｈｅｌｎｆｌｕｅｎｃｅｏｆｌｍｐｌｌⅢ１…）ｆｐｏｗ山ｒｓｏｎｔｈｅｍａｔｅ¨ａＩ。ｓｍｅｃｈａｎｉｃａｌｐｒｏｐｅｆｔｌｅ８ｗａｓｓｔｕｄｉｅｄ，ａｎｄａｃｏｍｐａｒｉｓｏｎｗａｓｍａｄｅ“）ｍａｔｃｎａｋｐｒ印ａｒｅｄ州ｔｈｐｕｎｆｙｌｎｇｐｏｗｄｔｒｂｙｈｙｄｒｏｃｈｌｏ¨ｃａ虬ｄＴｈＩＩＬＩｃｒｏ乱ｒｕｃｔｕｒｅｏｆｓＩ】￡ｃｏｎｃａｒｂｌｄｅｃｃｒａｎＩｉｃｓｗａｓＩｎｖｅｓｔｔｇａｔｅｄｂｙ黜Ｉｍｍｇ ｅｌｅｃｆｒｏ㈣ｃ㈣ｃｅ）ｐ㈨ｊｄｏ阱ｌｃａ】ｍ￡ｃｒｏｓｃｏｐｅ．Ｔｈｅｒｃｓｕｈｓｓ｝、ｏｗｔｈａｔｔｈｅｋｅｙｆａｃｔｏｒｓｔｏＬ１１ｅｎｌａｔｅｒｌａｌ’ｓｍｅｃｈａｎｌｃａＩｐｒｏｐｅｒｔｌｅｓａｒｅｔｈｅｅｘｃｌｕｄｌｎｇＳ１０２，ａｎｄｔｈｅ ｍｅｔａｌｌｌｃ（）ｘＩｄ㈣ａｃＬｅｄｗｔｔｈｏｔｈｅｒｒａｗｍａｔｅｌｒ】ａｌｓａｎｄｒｅｌｃａｓｅｄｇａｓａｔｈｌｇｈｔｅｍｐｅｒａｔｕｒｅｓＴ｝１ｅｓＩｎｔｅｒｅｄｄｅｎｓｌｌｙ（）ｆｔｈｃｍａＬｅｆｌａｌｍａｄｅｏｆｌｏｗｐｌ】ｒｌｔｙＳ１Ｃｌｓ（３１５＝００１）ｇ／ｃｍ。ａｎｄｔｈｅｆｌⅢｒａｌｓＩｒｅｎＥｔｈ１ｓ（ｄ４】±１０）ＭＰａａｔｒｏｏｍｔｅｍＤｅｒａｔｕｒｃ Ｋｅｙｗｏ州ｓ：ｓｌｎｃｏｎｃａｒｈＩｄ。；ｒｅａｃＬｌ。１１ｂｏｎｄｅｄ；ｍｌｃｒ（）ｓｔｒｕｃｔｕｒｃ 反应烧结碳化硅（ｒｅａｃｔｉｏｎ＿ｂｏｎｄｅｄｓ１Ｉｉｃｏｎｃａ卜ｈｉｄｅ，ＲＢｓｃ）具有反应温度低且时间短，可近净尺寸烧结，可烧结复条形状制品等优点，自５０年代发明以来就得到人们的广泛关注”。３］。但是，传统反应烧结Ｔ艺中所需两ｃ原料的纯度较高，因而其制备能耗高，环境污染严重，生产成本大。目前，国内ｓｉｃ生产厂家每年都囤积大黾的收尘尾粉。网尾粉的牲度细，杂质含量高，成分波动大阻碍１ｒ它的进一 收稿日期：２００ｊ—０６—１５。修改稿收到日期：ｚ００５—１０一ｌｏ 第一作者：武已德（１９ｔ９～），男．教授。步利用。丈量尾粉既占用贮存用地又增加生产成本。凼此，允分利用尾粉已成为Ｓｉｃ生产厂家的当务之急。 实验中制备ＲＢｓｃ所需的ｓｉｃ微粉全部采用国内某两ｃ磨料生产厂家提供的收尘器中的低纯Ｓｊｃ尾粉，通过适当的工艺制备出最高密度为３．１５ｇ／ｃｗ，最大抗折强度为（４４１±１０）ＭＰａ的ＲＢｓｃ陶瓷材料。 Ｒ戗ｅｉｖｅｄｄａｔｅ：２∞５—０６１ｊ．Ａｐｐｒｏｖｅｄｄａｔｅ：２００５１０１０ Ｆｉｒｓｔａ砒ｈｏｒ；ＷＵＱ１小（１９４９）．ⅢａＩ｝＋ｐｒｏｆｅ３ｓｏＬ Ｅ—ｍｎｉ－：Ⅵ１ｑＩｆｋ＠ｎｌａｌｌ．ｗｈｕｔｅｄｕｃｎ 万方数据
太原工业学院 2015/2016学年第一学期 《特种陶瓷》课程论文 题目：碳化硅陶瓷的工艺与发展方向 班级： 122073219 姓名：刘鑫泽 学号： 19
1 前言 随着科技的发展，人们迫切需要开发各种新型高性能结构材料。碳化硅陶瓷由于具有多种良好的的性能，已经在许多领域大显身手，并且已经收到人们的高度重视。 2 晶体结构 SiC是共价键很强的化合物，SiC中 Si-C键的离子性仅12%左右。 SiC具有α和β两种晶型。β- SiC的晶体结构为闪锌矿晶体结构立方晶系，Si和 C 分别组成面心立方晶格；α-SiC纤锌矿型结构，六方晶系。存在着4H、15R和6H等100余种多型体，其中， 6H多型体为工业应用上最为普遍的一种。在温度低于1600℃时，SiC以β-SiC形式存在。当高于1600℃时，β- SiC缓慢转変成α-SiC的各种多型体。4H- SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H- SiC，即使温度.超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。[1] 3 性能与应用 3.1 性能 (1)SiC陶瓷化学稳定性好、抗氧化性强。 (2)硬度高，耐磨性能好。 (3)SiC具有宽的能带间隙。 (4)优良的导电性。 (5)热稳定性好，高温强度大。 (6)热膨胀系数小、热导率大以及抗热振和耐化学腐蚀等。[4] 3.2 应用 碳化硅的最大特点是高温强度高，有很好的耐磨损、耐腐蚀、抗蠕变性能，其热传导能力很强，仅次子氧化铍陶瓷。碳化硅陶瓷用于制造火箭喷嘴、浇注金属的喉管、热电偶套管、炉管、燃气轮机叶片及轴承、泵的密封圈、拉丝成型模
1、无压烧结 1974年美国GE公司通过在高纯度β－SiC细粉中同时加入少量的B和C，采用无压烧结工艺，于2020℃成功地获得高密度SiC陶瓷。目前，该工艺已成为制备SiC陶瓷的主要方法。 最近，有研究者在亚微米SiC粉料中加入Al2O3和Y2O3，在1850℃～2000℃温度下实现SiC的致密烧结。由于烧结温度低而具有明显细化的微观结构，因而，其强度和韧性大大改善。 2、热压烧结 50年代中期，美国Norton公司就开始研究B、Ni、Cr、Fe、Al等金属添加物对SiC热压烧结的影响。实验表明：Al和Fe是促进SiC热压致密化的最有效的添加剂。有研究者以Al2O3为添加剂，通过热压烧结工艺，也实现了SiC的致密化，并认为其机理是液相烧结。此外，还有研究者分别以B4C、B或B与C，Al2O3和C、Al2O3和Y2O3、Be、B4C 与C作添加剂，采用热压烧结，也都获得了致密SiC陶瓷。 3、热等静压烧结： 近年来，为进一步提高SiC陶瓷的力学性能，研究人员进行了SiC陶瓷的热等静压工艺的研究工作。研究人员以B和C为添加剂，采用热等静压烧结工艺，在1900℃便获得高密度SiC烧结体。更进一步，通过该工艺，在2000℃和138MPa压力下，成功实现无添加剂SiC陶瓷的致密烧结。研究表明：当SiC粉末的粒径小于0．6μm时，即使不引入任何添加剂，通过热等静压烧结，在1950℃即可使其致密化。 4、反应烧结： SiC的反应烧结法最早在美国研究成功。反应烧结的工艺过程为：先将α－SiC粉和石墨粉按比例混匀，经干压、挤压或注浆等方法制成多孔坯体。在高温下与液态Si接触，坯体中的C与渗入的Si反应，生成β－SiC，并与α－SiC相结合，过量的Si填充于气孔，从而得到无孔致密的反应烧结体。反应烧结SiC通常含有8％的游离Si。因此，为保证渗Si的完全，素坯应具有足够的孔隙度。一般通过调整最初混合料中α－SiC和C的含量，α－SiC的粒度级配，C的形状和粒度以及成型压力等手段来获得适当的素坯密度。 综述：实验表明，采用无压烧结、热压烧结、热等静压烧结和反应烧结的SiC陶瓷具有各异的性能特点。假如就烧结密度和抗弯强度来说，热压烧结和热等静压烧结SiC陶瓷相对较高，反应烧结SiC相对较低。另一方面，SiC陶瓷的力学性能还随烧结添加剂的不同而不同。无压烧结、热压烧结和反应烧结SiC陶瓷对强酸、强碱具有良好的抵抗力，但反应烧结SiC陶瓷对HF等超强酸的抗蚀性较差。就耐高温性能比较来看，当温度低于900℃时，几乎所有SiC陶瓷强度均有所提高；当温度超过1400℃时，反应烧结SiC陶瓷抗弯强度急剧下降。（这是由于烧结体中含有一定量的游离Si，当超过一定温度抗弯强度急剧下降所致）对于无压烧结和热等静压烧结的SiC陶瓷，其耐高温性能主要受添加剂种类的影响。 碳化硅陶瓷的应用
关于烧结碳化硅的分类_烧结碳化硅工艺说明特陶领域的多数专家认为国内特陶产品质量提升不上去，很大程度与特陶粉体的制备水平有关系。“巧妇难为无米之炊”，当然没有好“米”，也烧不出“好饭”出来。有关于烧结碳化硅的话题，小编今天想跟大家聊一聊。烧结碳化硅有哪些分类呢？看文章吧！ 烧结碳化硅分类： （1）无压烧结 无压烧结被认为是SiC烧结有前途的烧结方法，根据烧结机理的不同，无压烧结又可分为固相烧结和液相烧结。S.Proehazka通过在超细β-SiC粉体（含氧量小于2）中同时加入适量B和C的方法，在2020℃下常压烧结成密度高于98
的SiC烧结体。A.Mulla等以Al2O3和Y2O3为添加剂在1850-1950℃烧结0.5μm的β-SiC(颗粒表面含有少量SiO2)，获得的SiC陶瓷相对密度大于理论密度的95，并且晶粒细小，平均尺寸为1.5μm。 （2）热压烧结 不添加任何烧结助剂，纯SiC只有在极高的温度下才能烧结致密，于是不少人对SiC实行热压烧结工艺。关于添加烧结助剂对SiC进行热压烧结的报道已有许多。Alliegro等研究了B、Al、Ni、Fe、Cr等金属添加物对SiC致密化的影响，发现Al和Fe是促进SiC热压烧结有效的添加剂。https://www.doczj.com/doc/1812974155.html,nge研究了添加不同量Al2O3对热压烧结SiC的性能影响，认为热压烧结致密是靠溶解--再沉淀机理。但是热压烧结工艺只能制备形状简单的SiC部件，而且一次热压烧结过程中所制备的产品数量很小，因此不利于工业化生产。 (3)反应烧结 反应烧结SiC又称自结合SiC, 是由a- SiC粉和石墨粉按一定比列混合压成坯体后,加热到1650℃左右,同时熔渗Si或通过气相Si渗入坯体,使之与石墨起反
纳米级碳化硅 金蒙新材料生产的纳米级碳化硅，对红外波有较强的吸收能力，可用作红外吸波和透波材料，做成功能性的薄膜或纤维，也可用于抛光研磨。 金蒙新材料通过特殊工艺生产的纳米碳化硅，具有纯度高、粒径分布范围小、比表面积高、化学性能稳定、导热系数高（165W/MK）、热膨胀系数小、硬度高等特点。其莫氏硬度达9.5，显微硬度为2840-3320kg/mm2,介于刚玉和金刚石之间，机械强度高于刚玉，是首选的材料耐磨添加剂。 纳米碳化硅具有优良的导热性能，还是一种半导体，高温时能抗氧化；纳米碳化硅耐磨，耐高温，耐腐蚀,耐酸碱溶剂，广泛应用于涂料、油漆等领域，增加耐磨性。 金蒙新材料纳米级碳化硅主要应用领域： 1.改性高强度尼龙材料：纳米SiC粉体在高分子复合材料中相容性好、分散性好，和基体结合性好，改性后高强度尼龙合金抗拉强度比普通PA6提高150％以上，耐磨性能提高3倍以上。主要用于装甲履带车辆高分子配件，汽车转向部件，纺织机械，矿山机械衬板，火车部件等。在较低温度下烧结就能达到致密化。 2.改性聚醚醚酮（PEEK，特种工程塑料）：金蒙碳化硅公司表面处理后的纳米碳化硅，添加量为5％左右时，可极大改善PEEK的耐磨性（提高原来的30%以上）。 3.橡胶行业的应用：添加2%左右金蒙纳米碳化硅，不改变原胶配方
进行改性处理，不降低原有性能和质量，可将耐磨性提高20％—40％。纳米碳化硅同时被广泛应用在橡胶胶辊、打印机定影膜等领域。 4.金属表面纳米SiC复合镀层：采用纳米级混合颗粒，在金属表面形成高致密度，结合力强的电沉积复合镀层。复合镀层显微硬度大幅度提高，耐磨性提高2-3倍，使用寿命提高3-5倍，镀层与基体的结合力提高40％，覆盖能力强、镀层均匀、平滑、细致。 5.其他应用：高性能结构陶瓷（如火箭喷嘴，核工业等），吸波材料，点火器，抗磨润滑油脂，高性能刹车片，高硬度耐磨粉末涂料，复合陶瓷增强增韧，电气工业用电热元件，远红外线发生器，航空航天工业领域的结构涂层、功能涂层、防护涂层、吸波材料、隐身材料，坦克及装甲车的防护装甲，陶瓷刀具、刃具、量具、模具，特殊用途的结构陶瓷、功能陶瓷、工程陶瓷。
碳化硅陶瓷的合成方法综述 碳化硅陶瓷具有机械强度高、耐高温、抗氧化性强、热稳定性能好、热导率大、耐磨损性能好、耐化学腐蚀性能好、硬度高、抗热震性能好等优良的特性。碳化硅是所有非氧化物陶瓷中抗氧化性能最好的一种。碳化硅陶瓷不仅在高新技术领域发挥着重要的作用,而且在冶金、机械、能源和建材化工等热门领域也拥有广阔的市场。随着高新技术的不断发展,对碳化硅陶瓷的要求也越来越高,需要不同层次和不同性能的各种产品。早在20 世纪50 年代,Popper[ 1] 首次提出反应烧结制备碳化硅。其基本原理是:具有反应活性的液硅或硅合金,在毛细管力的作用下渗入含碳的多孔陶瓷素坯,并与其中的碳反应生成碳化硅,新生成的碳化硅原位结合素坯中原有的碳化硅颗粒,浸渗剂填充素坯中的剩余气孔,完成致密化的过程。 1．1 常压烧结 1．1．1 固相烧结 单一陶瓷粉体烧结常常属于典型的固相烧结，即在烧结过程中没有液相形成。陶瓷坯体的致密化主要是通过蒸发和凝聚、扩散传质等方式来实现的。其烧结过程主要由颗粒重排、气孔填充和晶粒生长等阶段组成。同时，固相烧结可以通过合适的颗粒级配、适当的烧结温度和较短的保温时间等工艺参数来实现致密化烧结。自20世纪7O年代，Prochazkal6在高纯度的SiC中加人少量的B和C作为烧结助剂，在2050℃成功地固相烧结出致密度高于98 的SiC陶瓷以来，固相烧结就一直很受关注。虽然SiC-B-C体系固相烧结SiC需要较高的烧结温度，烧结晶粒粗大，均匀性差，而且SiC陶瓷具有较低的断裂韧性、较高的裂纹强度敏感性和典型的穿晶断裂模式，但是固相烧结的烧结助剂含量低，杂质少，晶界几乎不残留低熔点物质，烧结后的SiC陶瓷高温稳定性好、热导能力强l7剖。因此，固相烧结在SiC陶瓷烧结中具有潜在的应用价值。目前，采用SiC-B-C烧结体系来进行固相烧结SiC陶瓷的厂家主要有美国的GE公司。 1．1．2 液相烧结 由于陶瓷粉体中总有少量的杂质，大多数材料在烧结过程中都会或多或少地出现液相。另外，即使在没有杂质的纯固相系统中，高温下还会出现“接触”熔融现象，因而纯粹的固相烧结实际上不易实现，大多数的烧结实属液相烧结。液相烧结是以一定数量的多元低共熔点氧化物为烧结助剂，在高温下烧结助剂形成共溶液相的烧结过程，烧结晶粒细小均匀呈等轴晶状。其烧结体系的传质方式为流动传质，可降低致密化所需要的能量，容易实现低温下的烧结致密化，缩短烧结时问。同时，低共溶液相的引入和独特的界面结合弱化，使材料的断裂模式为沿晶断裂模式，材料的断裂韧性和强度显著提高。Nakano等利用BeO 的高热导能力以及SiC与BeO在烧结过程中形成液相的特点，最终制备出热导率高达270W ／(m ·K)的SiC陶瓷。Takada等在2200℃烧结平均粉末粒径为0．5Fro的SiC陶瓷的过程中，加入烧结助剂2 BeO、0．2 ～O．4 BC和0．2 ～O．3 C(质量分数)，无压烧结0．5h，获得材料的电阻率和热导率分别为5×l0^12Q ·cm和140w／(m ·K)。在烧结过程中，均匀分布在SiC表面的B原子和C原子与Si原子反应，生成GB-C、Si-B-C、Si- Si 和Si—DSi键，促进Si原子的扩散，提高SiC陶瓷的致密度。 1．2 热压烧结 热压烧结是指在SiC加热烧结的同时，施加一定的轴向压力而进行的烧结。热压烧结可增大SiC粒子间接触面积，降低烧结温度，缩短烧结时间，增加烧结体的致密化，促进SiC烧结。为了使SiC粒子更容易烧结，热压烧结通常需要在SiC粉体中加入B、C、Al、B4C、Y2O3、A12O3。等烧结助剂来促进烧结。B、Al或BC固溶于SiC中，降低SiC 的界面能，C主要与SiC粒子表面的SiO。反应形成低温液相，促进B、A1的扩散。Liu 等以Y2O3和A12O3。为烧结助剂，在2000℃、30MPa的烧结条件下进行烧结，烧结出
碳化硅制品的全面概述 碳化硅制品是何物？如何使用碳化硅制品，我们首先要明确碳化硅的定义，然后知道碳化硅制品的组成部分，用哪些工艺？下面做些简单介绍 碳化硅是一种无机非金属材料，由于它具有高硬度、高耐磨性、高耐腐蚀性及较高的高温强度等特点，用于各种要求耐磨、耐蚀和耐高温的机械零部件中。由于材料工作者的不断努力，其性能有了很大的改进，已成为一种重要的工程材料，在机械、冶金、化工、电子等部门得到广泛的应用。 采用常压烧结方法生产碳化硅陶瓷制品，其特点是用较高的烧结温度烧结碳化硅的毛坯，使之达到较高的密度，碳化硅的含量达到９８％以上。所得到的碳化硅陶瓷烧结体耐腐蚀性、抗氧化性能及高温强度均较高。在1600oC时强度不降低。因而其制品特别适合于耐磨、耐腐蚀和耐高温的场合使用，如密封环、磨介、喷砂嘴、防弹板等。 特种陶瓷主要运用到那些方面？ 特种陶瓷包括各种材料制作的陶瓷制品，例如碳化硅材料生产的碳化硅制品，碳化硅密封环，氧化铝材料生产的99瓷，氧化锆材料生产的电解质等等。所以说，是应用相当广泛的，今天我讲解下应用到高端产品的特种陶瓷。 1 氧化锆材料生产的特种陶瓷 氧化锆陶瓷因其拥有较高的离子电导率，良好的化学稳定性和结构稳定性，成为研究最多、应用最为广泛的一类电解质材料。通过对氧化锆基电解质薄膜制备工艺的改进，降低此类材料的操作温度和制备成本，力争可以实现产业化也是未来研究的重要方向。 2 碳化硅材料生产的特种陶瓷 碳化硅材料是硬度高，成本低的材料，可以生产碳化硅制品，例如碳化硅密封件、碳化硅轴套、碳化硅防弹板、碳化硅异形件等，可以应用到机械密封件上和各种泵上。 在以后的发展中，特种陶瓷会应用得更加广泛，因为新型材料的不断出现，制作的特种陶瓷的功能越来越受到人们的欢迎！ 当今市场上存在哪些碳化硅制品 在碳化硅制品行业中，仅仅因为其市场较大，所以涌现了很多的碳化硅制品种类，例如碳化硅密封环、碳化硅轴套、碳化硅轴、碳化硅防弹板等。 1 碳化硅密封环 碳化硅密封环主要运用到机械密封件上，动静环配套使用，外加上固定的配件就组成了机械密封件。它是密封件的核心部位，起到关键作用。 2 碳化硅轴套和轴 碳化硅轴套和轴可以用到磁力泵、高压釜上，它们相互配套使用，轴起到支撑作用，轴套密封在轴上，共同保证磁力泵等在高温下正常密封。 3 碳化硅防弹板 碳化硅防弹板是新型的产物，在国外已经很是流行。碳化硅防弹板硬度高、比重小、弹道性能好，广泛用于各种防弹车、装甲车，舰艇等防护防弹中 随着碳化硅制品的市场越来越大，客户的要求也越来越高，所以，出现的碳化硅制品种类越来越多。
碳化硅纳米线的制备与性能研究进展 ××× ××××××××××学校西安邮编××× 摘要： SiC半导体材料的禁带宽度大、击穿电场高、热导率大、饱和漂移速度高等特点使其在高频、高温、高功率、抗辐射等方面有良好的性能，被认为是新一代微电子器件和集成电路的半导体材，因此研究SiC纳米线材料具有重要意义。 Summary: SiC semiconductor materials with the big breakdown electric field width, high, thermal conductivity, saturated drifting velocity higher characteristic in the high frequency and high temperature, high power, resist radiation and good performance, and is considered to be a new generation of microelectronics devices and integrated circuit of the semiconductor material, so the study of SiC nanowires material to have the important meaning. 关键词：纳米线,SiC,场效应晶体管,薄膜晶体管,光催化降解 Key words: Nanowires, SiC, field effect transistor, thin film transistor, photocatalytic degradation .1 纳米材料的性能 纳米材料是指在三维空间中至少有一维处于纳米尺度范围(1—100nm)或由它们作为基本单元构成的材料。纳米材料具有量子尺寸效应、小体积效应、表面效应和宏观量子隧道效应等，这使得纳米体系的光、电、磁、热等物理性质与常规块体材料不同，出现许多新奇的
碳化硅（SiC）陶瓷，具有抗氧化性强，耐磨性能好，硬度高，热稳定性好，高温强度大，热膨胀系数小，热导率大以及抗热震和耐化学腐蚀等优良特性。因此，已经在石油、化工、机械、航天、核能等领域大显身手，日益受到人们的重视。例如，SiC陶瓷可用作各类轴承、滚珠、喷嘴、密封件、切削工具、燃汽涡轮机叶片、涡轮增压器转子、反射屏和火箭燃烧室内衬等等。 SiC陶瓷的优异性能与其独特结构密切相关。SiC是共价键很强的化合物，SiC中Si-C键的离子性仅12％左右。因此，SiC强度高、弹性模量大，具有优良的耐磨损性能。纯SiC 不会被HCl、HNO3、H2SO4和HF等酸溶液以及NaOH等碱溶液侵蚀。在空气中加热时易发生氧化，但氧化时表面形成的SiO2会抑制氧的进一步扩散，故氧化速率并不高。在电性能方面，SiC具有半导体性，少量杂质的引入会表现出良好的导电性。此外，SiC还有优良的导热性。 SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。 现就SiC陶瓷的生产工艺简述如下： 一、SiC粉末的合成： SiC在地球上几乎不存在，仅在陨石中有所发现，因此，工业上应用的SiC粉末都为人工合成。目前，合成SiC粉末的主要方法有： 1、Acheson法： 这是工业上采用最多的合成方法，即用电将石英砂和焦炭的混合物加热至2500℃左右高温反应制得。因石英砂和焦炭中通常含有Al和Fe等杂质，在制成的SiC中都固溶有少量杂质。其中，杂质少的呈绿色，杂质多的呈黑色。 2、化合法： 在一定的温度下，使高纯的硅与碳黑直接发生反应。由此可合成高纯度的β－SiC粉末。 3、热分解法： 使聚碳硅烷或三氯甲基硅等有机硅聚合物在1200～1500℃的温度范围内发生分解反应，由此制得亚微米级的β－SiC粉末。
