苏州大学
硕士学位论文
导光板的设计及制作方法研究
姓名：李晓建
申请学位级别：硕士
专业：光学工程
指导教师：陈林森
20090401
导光问题解决办法 灯光效果要均匀漂亮, 要从以下几个方面着手: A. 光源的选择: B. 导光材料的选择: C. 光源的空间布置: D. 光的颜色及分配: E. 光的反射和折射处理: 1.导光材料的选择：一般有PC,PMMA,PS,半透明ABS等，导光效果最好的是PMMA和 PC，效率能达到92％以上， 2.导光结构：一般最简单的电源类指示灯结构，就是在导光柱底部加一LED灯形成。但是 对大面积的透光指示效果就比较难处理，常用的方式有以下几种： （1）在背部加多LED，比如常见的光圈效果，在背部做咬花或磨砂效果，表面也可做 0.3*0.3锯齿面防止透光，电火花规格为粗电火花纹建议用VDI27,材料最好选用半透 明的，注意导光柱与LED间的距离，不可太靠近，否则散光效果不好，LED灯要选用散射角度大点的， （2）在导光柱背面做咬花、磨砂、或雾面处理和凸点结构，然后从侧面照LED结构方式，注意点与上面一样， （3）在导光柱和光源之间加一块半透明的矽胶垫可得到较均匀的导光效果 （4）CD机导光板常用PMMA,厚度为3~5MM,背部有圆弧,光从侧面打入,表面贴散光纸,固定导光板的支架用白色,表面光滑,防止漏光, （5）距离LED较近。用反光就行，PCB上贴白纸，或用白油,导光柱设计与前面一样，（6）手机上的发光件：PC+色粉，做成半透明的即可， 发的光均匀，又不刺眼 3.导光结构实例说明： 市场上的导光材料都是PMMA，光学的东西理论性很强，导光原理一般都是利用全反射原理，一般要效果好的话，利用45度斜角效果是最好的，另外也有弧形，和角度较小的情况先上图说明一种导光柱，发光部分有一定的长度，要求发光部分发光比较均匀，见下图。除了表面光洁度比较重要之外，各个面之间的角度也比较重要，另外要选择发光亮度和角度合适的LED，当然模具结构也要考虑，因为PMMA必须留较大的脱模斜度，如果光学方面不允许留斜度的地方，只有走行位了。
Learn by Example: How to Design Light Pipes Light plays an important role in the design of many hardware products. Often, they are both decorative and functional. Indicator lights are the most minimal user interface: They tell you whether the device is turned on, low on battery, or “thinking” really hard. On modern electronics, the light’s source is almost always an LED. However, you rarely see exposed LED components on the exterior of a device. What you do see is the exit surface of a light pipe (also known as a light guide). Light pipes can focus, diffuse, or redirect light; most light pipes do some combination of these. Design considerations include: ?Minimizing loss during transmission ?Minimizing the number of LEDs needed (they are power-hungry components that destroy battery life) ?Maximizing color mixing for RGB LEDs In our teardowns, we’ve seen many light pipes—they’re one of our favorite types of components because each one is so unique. Today, we want to dig deeper into some unique light pipe applications and explain the principles behind each design. Application 1: Extending Light’s Reach As I mentioned, LEDs are power-hungry components. So for portable electronics, you should only use the light when the user is actively interacting with the device, and you’ll want to minimize the number of LEDs needed. Light pipes can be used to extend the reach of LEDs so you can use fewer to achieve the same illumination effect. Here are two examples of how light pipes illuminate logos and thumb pads.
Tracepro 入门与进阶
CYQ DESIGN STUDIO
1
Tracepro 入门与进阶
CYQ DESIGN STUDIO
内 容 简 介
本书以美国 Lambda Research Corporation 的最新 3.24 版本为蓝本进行编写， 内容涵盖了 tracepro3.24 光学仿真设计的概念、tracepro 软件的配置和用户定制、光 学元件模型的创建、描光、分析等内容。 本书章节的安排次序采用由浅入深，前后呼应的教学原则，在内容安排上，为方 便读者更快、更深入地理解 tracepro 软件中的一些相关概念、命令和功能，并对运用 该软件进行光学仿真设计的过程有一个全局的了解，本书中介绍了单片 LCD 投影机 的仿真设计全过程，同时在本书的最后一章详细介绍了背光源等光学仿真设计过程， 增强了本书的可读性和实用性，摆脱单个概念、命令、功能的枯燥讲解和介绍。 本书可作为光学专业人员的自学教程和参考书籍， 也可作为大专院校光学、 光电专业 的学生学习 tracepro 的使用教材。
2
Tracepro 入门与进阶
CYQ DESIGN STUDIO
前
言
Tracepro 是一套可以做照明光学系统分析、传统光学分析，辐射度以及光度分析 的软件， 它也是第一套由符合工业标准的 ACIS 立体模型绘图软件发展出来的光机软 件。 功能强大的 Tracepro 减轻了光学设计人员的劳动强度，节约了大量的人力资源， 缩短了设计周期，还可以开发出更多质量更高的光学产品。但目前 Tracepro 学习教 程甚少， 不少初学者苦于无参考学习资料而举步为艰。 本人根据从事光学设计的经验 与运用 Tracepro 的体会，汇集成书，目的是使 Tracepro 的初学人员能快速入门，快 速见效，使已入门者能进一步提高 Tracepro 的应用水平和操作能力，从而在工作中 发挥更大的效益，为中国的光学事业作出贡献！ 本书乃仓促而成，虽然几经校对，但错误之处在所难免，恳请广大读者朋友予以 指正，不甚感谢！ 电子邮箱： cyqdesign@https://www.doczj.com/doc/7a8304914.html,
陈涌泉 2004 年 12 月 4 日
3
导光柱设计指南 1、何为导光柱 导光柱就是将光以最小的损耗从一个光源传输到距离该光源一定距离的另一个点的装置。 光线是依靠全内反射在导光柱内部传输的。 导光柱通常是采用光学材料制成，如：丙烯酸树脂、聚碳酸酯、环氧树脂和玻璃。 导光柱可以用来将PCB 上LED 的光传输到产品面板上来显示相关的状态，也可以聚集和指引光线用做LCD 显示屏的背光，同时也可以用来照亮在透过式窗口上的图案。 (1) 选定合适的导光柱材料 原则上尽量选用透光率高的材料，从下表1 可以看出：透明ABS 、AS 、PC 的透光率相当，对遥控距离和角度的影响相差不大，实验A 的结果也验证了这一结论。在注塑特性上,AS 易粘模，脆性大，如选用此材料，要留意出模角度和顶出位置。目前我公司使用的导光柱大部分为性能较好的PMMA 材料。 22.1、光线的反射和折射 2.1.1、光的折射定律(菲涅耳定律) 光线入射到不同介质的界面上会发生反射和折射。必然会产生一束反射光线，光线也会在通过这个交界面时产生折射，如图所示。其中入射光；折射光和法线位于同一个平面上，并且与界面法线的夹角满足如下关系。光线射入这个交界面的角度叫做入射角θi ，光线离开交界面的角度叫折射角θf 。 斯涅尔定律：nisin θi= nfsin θf 其中： ni 和nf 分别是两个介质的折射率； θi 和θf 斯涅尔定律规定:nf 乘以折射角θf 的正弦值。 2.1.2、光的反射定律 光线的入射角θi 2.1.3、菲涅耳损耗 当光线通过交界面从一种介质进入另一种介质时，光线会因为在交界面上产生反射而产生损耗，如图所示。这种损耗称作菲涅耳损耗，可以用下面的公式进行计算：

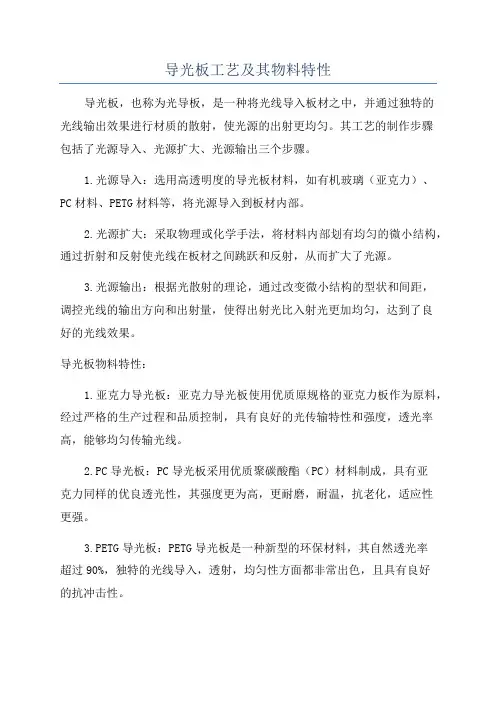

导光板（Light Guide）简介和制作流程 2010-12-16 08:59 导光板的介绍和制作工艺 导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。 导光板的功能和要求 导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。导光板的分类 一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后： 1、按照形状分为：平板和楔形板（斜板） 平板：导光板从入光处来看为长方形。 楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。 2、按照网点制作方式：印刷式和非印刷式 印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。 非印刷式：将网点在导光板成形时直接成形在反射面。又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。 3、按照入光方式：侧入光（灯管和LED）和直下式。 侧入光式：将发光体（灯管或LED）放置于导光板之侧部。 直下式：将发光体（灯管或LED）放置于导光板之下方。 4、按照成形制作方式：射出成形和裁切成型。 射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形. 裁切成形：将光学级PMMA原板经过裁切工序完成成品。 导光板制造过程 在了解加工过程前应先了解导光板所须之部材 1、所需要之部材和工具 a.射出成形：光学级PMMA颗粒、油墨 b.裁切：光学级PMMA平板、油墨 2、光学级PMMA颗粒、平板： 无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制
网点设计 编制部门：研发部 适用区域：□全公司 ■其它：研发部 发布范围：研发部 培训岗位：研发部 执行负责人： 流程Owner： 文件批准人： 生效日期：年 月 日 填写说明： 1、“执行负责人”由起草人手签姓名，“流程Owner”由编制部门负责人手签姓名，“文件批准人”需要编制部门上 级领导手签姓名。 2、适用区域、发布范围、培训岗位、生效日期需要执行负责人进行勾选或者填写。
所属部门 研发部 流程Owner 页码 2 / 13 1、 目的 规范导光板网点设计作业流程。 2、 范围 适用于研发部导光板网点设计。 3、 职责 研发部结构工程师导光板设计参考文件， 4、 管理条例 4.1 流程图： 4.2 作业流程说明： 4.2.1 建模： 1) 直接利用LightTools 的3D 建模功能建模 光学元件建模 结构元件建模
所属部门 研发部 流程Owner 页码 3 / 13 2) 使用其他CAD 软件建模 （如AutoCAD ,Pro/E,CATIA,UG 等），再以IGS,STEP ,SAT 格式导入。 4.2.2 导光板texture 建立： 4.2.3 导光板及2D/3D Texture 表面特性设置.依次点开菜单。 2D Texture 建立： 3D Texture 建立： 1 2 3
所属部门 研发部 流程Owner 页码 4 / 13 4.2.4 Texture特性设置，依次点开菜单。1 2
所属部门 研发部 流程Owner 页码 5 / 13 4.2.5 反射片表面特性设置
Requirements Models: None Properties: None Editions: TracePro LC, Standard and Expert Introduction In this example you will build a source model for a Siemens LWT676 surface mount LED based on the manufacturer’s data sheet. The dimensions will be used to build a solid model and the source output will be defined to match the LED photometric curve. Copyright ? 2013 Lambda Research Corporation.
Create a Thin Sheet First analyze the package to determine the best method of constructing the geometry in TracePro. The symmetry of the package suggests starting from a Thin Sheet and extruding the top and bottom halves with a small draft angle. Construct Thin Sheet in the XY plane. 1. Start TracePro 2. Select View|Profiles|XY or click the View XY button on the toolbar, and switch to silhouette mode, View|Silhouette. 3. Select Insert|Primitive Solid and select the Thin Sheet tab. 4. Enter the four corners of the Thin Sheet in mm in the dialog box, as shown below, and click Insert. 5. Click the Zoom All button or select View|Zoom|All to see the new object.
导光板网点印刷 第一部分：导光板生产流程及注意问题 导光板由原材料到印刷成成品，大致经过七个流程，一外物料车间二印刷车间三烤箱车间四检板车间五洗板房六包装车间七油墨房 一外物料车间 1.上料工位：将仓库中的板材用拖车至外物料的无尘车间拆包装，首先观察材料的型号， 包装是否破损，表面保护膜是否有刮伤等问题（若有明显不良等现象应及时报告，作为来料不良处理），将板材推至推车上（搬运中叠放一定要平拿平放，以免造成板材刮伤，导光板堆放高度为100~200pcs）,再将推车推入到贴端反工作贴区域，将板材卸下，堆放高度可为1.5米左右（导光板堆放整齐，防止倒塌）。 2.贴端反工位：作业人员将板材对齐放一定幅度的倾斜，放在H型旋转平台，贴端反人员 用相应型号的端反去贴（坐着作业），每个端反注意不能超出上下左右面（防止网板在印刷中破裂），每个端反贴好后应按压一遍，防止脱落翘起现象发生。 3.外物料送料工位：将端反贴好的导光板通过风淋通道进入印刷车间，放在推车上，每车 叠放板材高度不可超过100pcs。每种型号的板材做好区分以及正反面，同时检查板材是否有异常现象。 二印刷车间 1. 接板材工位：将经过风淋通道的板材放置推车上，注意平拿平放，轻拿轻放，板材高度不超过100pcs，并如实做好板材型号及数量记录，最后将板材送到印刷处。 2. 撕保护膜工位：作业员左手按压原材料，右手先撕开一角，再完全撕开，放入垃圾袋中，并检查每片板材是否异常。 3. 开机工位：将经过导光板清洁机出来的导光板放置待印区域，并检查正反面及方向。刮油墨时油墨不可挂到网板中间的网格中，易造成批量性的印刷暗影，脱油现象，解决方法是将网板重新清洗一遍，加油墨时，不可过量，网板上的油墨容易干，易造成暗影。作业员要及时地对干得油墨进行处理，要按时地对机台的刮刀和墨刀进行检查是否有平整，是否有缺口与粗糙现象，发现及时地要求跟换处理，否则造成批量性的不良。每机台印刷一车要求对网板清洗一次，印刷大尺寸的（26以上）要求印20pcs清洗一次网板。机台发现异常无法处理时应及时地通知技术员进行处理，下班前要对机台做保养，清洗网板，取下刮刀和墨刀同时及时清洗。 4. 接板工位：使用单个手指将板材抛开一角，然后将手平着伸进有保护膜的一面，拖住板材底部取出产品，对着灯光进行目测检验OK后放进网车（拿取时不可碰到网点），若发现不良现象立即及时地分析原因. 三烤箱车间 1.拉车工位：将放满半成品的网车拉进烤箱内烘烤，注意区分机种的尺寸大小，以及油墨 型号再调整烘烤温度与时间（由技术员拟定），烤箱报警声响，烘烤OK，再将导光板成品拉出，拉车人员将成品拉到车间进行检验，每车检验后成品车由拉车人员拉至指定位置摆放整齐。（大烤箱：温控器之前温度在65℃，烘烤时间45分钟；小烤箱温控器之前温度在55℃，烘烤时间25分钟） 四检板车间 1.检板工位：检板人员使用双手从网车上拿取导光板，单手撕开保护膜在灯条点亮的光线 进行目测，检板人员若发现不良的导光板，要及时地打出来，对判定不了的现象，要求制定人员进行实装膜片进行确认是否OK,作业时发现保护膜有破损的现象就马上对着灯
