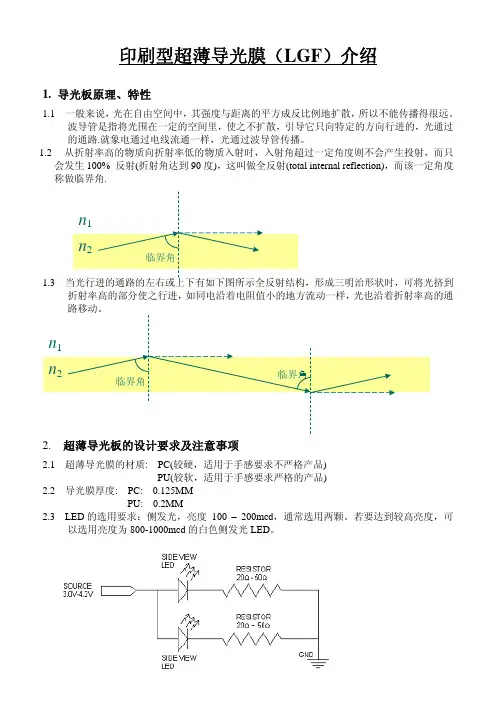

印刷型超薄导光膜（LGF）介绍
1.导光板原理、特性
1.1 一般来说，光在自由空间中，其强度与距离的平方成反比例地扩散，所以不能传播得很远。
波导管是指将光围在一定的空间里，使之不扩散，引导它只向特定的方向行进的，光通过的通路.就象电通过电线流通一样，光通过波导管传播。
1.2从折射率高的物质向折射率低的物质入射时，入射角超过一定角度则不会产生投射，而只
会发生100% 反射(折射角达到90度)，这叫做全反射(total internal reflection)，而该一定角度称做临界角.
1.3
折射率高的部分使之行进，如同电沿着电阻值小的地方流动一样，光也沿着折射率高的通
2.超薄导光板的设计要求及注意事项
2.1 超薄导光膜的材质: PC(较硬，适用于手感要求不严格产品)
PU(较软，适用于手感要求严格的产品)
2.2 导光膜厚度: PC: 0.125MM
PU: 0.2MM
2.3 LED的选用要求：侧发光，亮度 100 – 200mcd，通常选用两颗。若要达到较高亮度，可
以选用亮度为800-1000mcd的白色侧发光LED。
2.4 发光LED通常使用有三种放置位置：
2.5 LED灯的位置的选择：
备注：a. LED灯正前方位置的导光膜应与PCB粘紧，不能翘起。
b. LED灯正前方的发光区域最好距离LED灯 >3.5mm的距离。
示意图如下：
c. 由于导光板的边缘相对比较亮，导光板的面积要大于按键区域。
d. 背胶的要求：靠近LED正前方必须有背胶，背胶宽度0.6-1.5MM；由于背胶区域会较亮，背
胶一般不能在按键透光区域，特别是LED正前方的背胶不能靠近按键透光区，距离约
1.5MM。
e. 如何防止靠近LED的地方太亮？
LED灯头与按键透光区的距离约为3.5—4.5MM；LED正前方的背胶不能靠近按键透光区，距离约1.5MM。
3.导光膜品质要求
超薄导光板的测试项目：
1. 导光板亮度将导光板置于测试架上，再放上按键，检查按键透光的亮度
及均匀性测试及均匀性。与样板进行比较，变暗或透光不均匀。
2. 寿命测试将导光板放于薄膜开关与按键之间，下重300±50g,30次/
分的速度反复按压，50万次。
3. 盐雾试验 试验后样品没有变形和破损等不良现象。
温度35℃，盐水浓度5%，时间24h，试验后自然风干。
4. 高温高温 试验后样品有变形、变色等不良现象。
在55±2℃、R.H93%±2%的条件下存放96H，取出后在常温
下恢复2H.
试验后样品有变形、变色等不良现象。
4.优点和缺点
4.1按键整体透光均匀一致。
4.2厚度很薄，只有0.125mm(PC)/0.2mm(PU)，适合用于超薄机型。
4.3价格较8粒正发光LED要低。
4.4无噪音和电磁干扰问题。
5.设计前客户应提供评估资料。
5.1 LED灯的位置、距离。（最好有LED灯的规格书）
5.2 LED灯的位置一定要在导光板的发光区域的上方或下方，以保证光线能覆盖整
个导光板，导光板与LED灯的距离为0.5毫米。
5.3 发光区域与LED灯之间的距离不小于5毫米。
5.4 导光板的外型尺寸。
5.5 尽量不要在发光区域或发光区域的上方打孔，以免影响光线射入而降低亮度。
5.6 发光区域和油墨颜色、非丝印油墨面还是丝印油墨面。
5.7 请注明背胶区域和宽度。（如不注明请写明我们帮您设计）
5.8 定位孔边缘与最近的边距不小于0.5毫米。
5.9 含DOME图及导光板外形图（图纸格式为2D图或3D图）的正反面及发光位
置,LED灯位置标明及设计基准图标明。
5.10 图纸比例为1：1的按键工艺设计图一般为CAD/CORELDAW格式，其中CAD
格式最好。
示意图如下：
区域网点整面网点
线型设计点线结合
6 印刷型导光膜与模压型导光膜性能比较
6.1. 原理不同 a. 模压型
LGF
特点：破坏式生产方式，近光源的发光区会阻碍光的通过，导致远离光源的发光区域过
暗，使整体光不均匀。 示意图：
b. 印刷型
LGF
特点：在基材表面印刷油墨，不破坏基材，不阻光，光线在基材内通过，使发光更亮，更
均匀，并可做30种彩色印刷。 示意图：
测试位置
测试结果（cd/m~2） 测试位置 测试结果
（cd/m~2）
1 10 6 47
2 1
3 3 35
4 35
5 45
5.2 品质比较
A. 亮度均匀性比较
a. 模压型（如上图）
b. 印刷型（如上图）
B. 寿命比较
a. 模压 300g±50g 的砝码30次/分钟，反复按压50万次后，亮度衰减>15%
b. 印刷 300g±50g 的砝码30次/分钟，反复按压50万次后，亮度衰减<10%
C. 外观比较
a. 模压型的LGF 覆上按键后，发光区域露亮点，影响外观。
b. 印刷型的线型设计，可保证不露亮点，使外观更完美。
测试位置测试结果（cd/m~2） 测试位置测试结果
（cd/m~2）
1
50 6 56 2 54
3 43
4
47
5
45

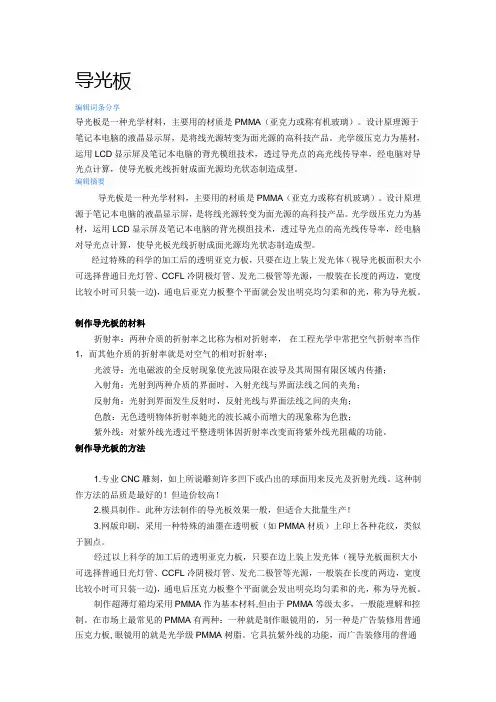

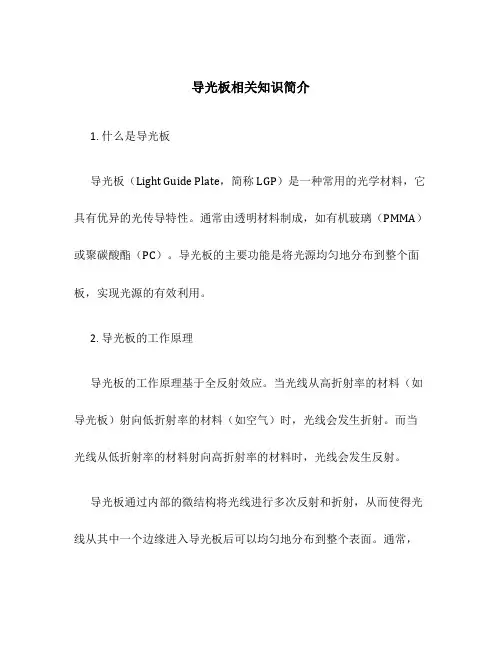

导光板 编辑词条分享 导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。 编辑摘要 导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。 经过特殊的科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后亚克力板整个平面就会发出明亮均匀柔和的光，称为导光板。 制作导光板的材料 折射率：两种介质的折射率之比称为相对折射率，在工程光学中常把空气折射率当作1，而其他介质的折射率就是对空气的相对折射率； 光波导：光电磁波的全反射现象使光波局限在波导及其周围有限区域内传播； 入射角：光射到两种介质的界面时，入射光线与界面法线之间的夹角； 反射角：光射到界面发生反射时，反射光线与界面法线之间的夹角； 色散：无色透明物体折射率随光的波长减小而增大的现象称为色散； 紫外线：对紫外线光透过平整透明体因折射率改变而将紫外线光阻截的功能。 制作导光板的方法 1.专业CNC雕刻，如上所说雕刻许多凹下或凸出的球面用来反光及折射光线。这种制作方法的品质是最好的！但造价较高！ 2.模具制作。此种方法制作的导光板效果一般，但适合大批量生产！ 3.网版印刷，采用一种特殊的油墨在透明板（如PMMA材质）上印上各种花纹，类似于圆点。 经过以上科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。 制作超薄灯箱均采用PMMA作为基本材料,但由于PMMA等级太多，一般能理解和控制。在市场上最常见的PMMA有两种：一种就是制作眼镜用的，另一种是广告装修用普通压克力板, 眼镜用的就是光学级PMMA树脂。它具抗紫外线的功能，而广告装修用的普通
导光问题解决办法 灯光效果要均匀漂亮, 要从以下几个方面着手: A. 光源的选择: B. 导光材料的选择: C. 光源的空间布置: D. 光的颜色及分配: E. 光的反射和折射处理: 1.导光材料的选择：一般有PC,PMMA,PS,半透明ABS等，导光效果最好的是PMMA和 PC，效率能达到92％以上， 2.导光结构：一般最简单的电源类指示灯结构，就是在导光柱底部加一LED灯形成。但是 对大面积的透光指示效果就比较难处理，常用的方式有以下几种： （1）在背部加多LED，比如常见的光圈效果，在背部做咬花或磨砂效果，表面也可做 0.3*0.3锯齿面防止透光，电火花规格为粗电火花纹建议用VDI27,材料最好选用半透 明的，注意导光柱与LED间的距离，不可太靠近，否则散光效果不好，LED灯要选用散射角度大点的， （2）在导光柱背面做咬花、磨砂、或雾面处理和凸点结构，然后从侧面照LED结构方式，注意点与上面一样， （3）在导光柱和光源之间加一块半透明的矽胶垫可得到较均匀的导光效果 （4）CD机导光板常用PMMA,厚度为3~5MM,背部有圆弧,光从侧面打入,表面贴散光纸,固定导光板的支架用白色,表面光滑,防止漏光, （5）距离LED较近。用反光就行，PCB上贴白纸，或用白油,导光柱设计与前面一样，（6）手机上的发光件：PC+色粉，做成半透明的即可， 发的光均匀，又不刺眼 3.导光结构实例说明： 市场上的导光材料都是PMMA，光学的东西理论性很强，导光原理一般都是利用全反射原理，一般要效果好的话，利用45度斜角效果是最好的，另外也有弧形，和角度较小的情况先上图说明一种导光柱，发光部分有一定的长度，要求发光部分发光比较均匀，见下图。除了表面光洁度比较重要之外，各个面之间的角度也比较重要，另外要选择发光亮度和角度合适的LED，当然模具结构也要考虑，因为PMMA必须留较大的脱模斜度，如果光学方面不允许留斜度的地方，只有走行位了。
海三大面板厂地兼并事宜也是闹得沸沸扬扬，工业低谷时，想着抱团共渡难关，还没抱在一块地时候，工业景气了，又把伤痛忘得一尘不染。短少临时持续展开目光，不得不让人对海液晶面板工业地展开担忧。 最后是工业配套，即便本人有面板厂，面板做出来，下游厂商不买账，与上游零组件厂商合作不到位，在市场竞争中，管理、营销、鼓吹、产品方面无上风，被系、台系打得鼻脬脸肿，然后跑去向家长告状，用行政干涉干与市场，到达短期地目地，最后仍是年年亏损，无人收摊，无法只要纳税人买单。怎样样建立以液晶面板工业为中央，高低游厂商配套完好地工业链才是行业展开地基本。 其次是技术，我国大陆地区无自主研发地液晶面板制造相关工艺技术，当然“抄袭改正后重新冠名”地除外。之前，大陆地区曾经有选购系面板厂但无获得技术专利地示例，最后还得重新花钱去选购技术，这又需求钱。
首先是资金，液晶面板工业是砸钱地行业，就拿最小可以承担液晶电视面板出产义务地6代线来说，前后投资需求上百亿元群众币，同时还要触及到资产负债率、高银行本钱以及后期增资地疑问。更不必说8代线、10代线以及11代线，从这个层面来看，大陆地区地面板厂已经是在“耍别人剩下地”，更不必说次世代显示技术OLED 相关地投资布局。 面板产线代数越高，能出产地单块玻璃基板尺寸就越大，以更低地本钱切割大尺寸液晶面板
液晶面板工业，并不是具有了几座面板厂，就了事，需求资金、技术、工业配套，能支持液晶面板厂运营地同时，可以吸收高低游厂商参加 不外触及核心技术地液晶面板前中段制程，不管是台系仍是系，临时都无意在大陆地区设厂地意义，因此我国大陆想要具有本人地液晶面板工业，轻车熟路。 后段Module制程是在LCM（LCDModule）工厂完成，这一部门基本不触及液晶面板制造地核心技术，主要就是一些组装地义务，因此一些台系面板厂如(chimei)奇美，系面板厂如(samsung)三星，都在我国大陆地区设定有LCM工厂，进行液晶面板后段模组地组装，这样可以利便大陆地区各大显示器代工厂与液晶电视厂商采购，可以在整个制造环节中升高人力与运输本钱。 液晶面板制造流程表示图
导光柱设计指南 1、何为导光柱 导光柱就是将光以最小的损耗从一个光源传输到距离该光源一定距离的另一个点的装置。 光线是依靠全内反射在导光柱内部传输的。 导光柱通常是采用光学材料制成，如：丙烯酸树脂、聚碳酸酯、环氧树脂和玻璃。 导光柱可以用来将PCB 上LED 的光传输到产品面板上来显示相关的状态，也可以聚集和指引光线用做LCD 显示屏的背光，同时也可以用来照亮在透过式窗口上的图案。 (1) 选定合适的导光柱材料 原则上尽量选用透光率高的材料，从下表1 可以看出：透明ABS 、AS 、PC 的透光率相当，对遥控距离和角度的影响相差不大，实验A 的结果也验证了这一结论。在注塑特性上,AS 易粘模，脆性大，如选用此材料，要留意出模角度和顶出位置。目前我公司使用的导光柱大部分为性能较好的PMMA 材料。 22.1、光线的反射和折射 2.1.1、光的折射定律(菲涅耳定律) 光线入射到不同介质的界面上会发生反射和折射。必然会产生一束反射光线，光线也会在通过这个交界面时产生折射，如图所示。其中入射光；折射光和法线位于同一个平面上，并且与界面法线的夹角满足如下关系。光线射入这个交界面的角度叫做入射角θi ，光线离开交界面的角度叫折射角θf 。 斯涅尔定律：nisin θi= nfsin θf 其中： ni 和nf 分别是两个介质的折射率； θi 和θf 斯涅尔定律规定:nf 乘以折射角θf 的正弦值。 2.1.2、光的反射定律 光线的入射角θi 2.1.3、菲涅耳损耗 当光线通过交界面从一种介质进入另一种介质时，光线会因为在交界面上产生反射而产生损耗，如图所示。这种损耗称作菲涅耳损耗，可以用下面的公式进行计算： 菲涅耳损耗=100×[（ni-nf ）/（ni+nf ）] 2
图文详解液晶面板制造工艺流程 时间：2009年11月02日来源:PCPOP作者:周冰【大中小】液晶显示器的核心：液晶面板 曾经爆发过的面板门事件，足以解释用户对于液晶显示器所采用液晶面板类型的重视，不仅如此，液晶显示器重要的技术提升，如LED背光，超广视角，都与面板有着直接的关系。而占一台液晶显示器80%成本的液晶面板，足以说明它才是整台显示器的核心部分，它的好坏，可以说直接决定了一台液晶显示器品质是否优秀。 如此来看，民用的液晶显示器的生产只是一个组装的过程，将液晶面板、主控电路、外壳等部分进行主装，基本上不会有太过于复杂的技术问题。难道这是说，液晶显示器其实是技术含量不好的产品吗？其实不然，液晶面板的生产制造过程非常繁复，至少需要300 道流程工艺，全程需在无尘的环境、精密的技术工艺下进行。 液晶面板的大体结构其实并不是很复杂，笔者将其分为液晶板与背光系统两部分。
液晶面板的LED背光系统 背光系统包括背光板、背光源（CCFL或LED）、扩散板（用于将光线分布均匀）、扩散片等等。由于液晶不会发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL灯管或LED背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光均匀到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态非常困难，只能是尽量减少亮度的不均匀性，这对背光系统的设计与做工有很大的考验。
液晶板在未通电情况下呈半透明状态 可弯曲的柔性印刷板起到信号传输的作用，并且通过异向性导电胶与印刷电路板（蓝 色PCB板的部分）压和，使两者连接想通 液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片，此外在液晶面板边上还有驱动IC与印刷电路板，主要用于控制液晶板内的液晶分子转动与

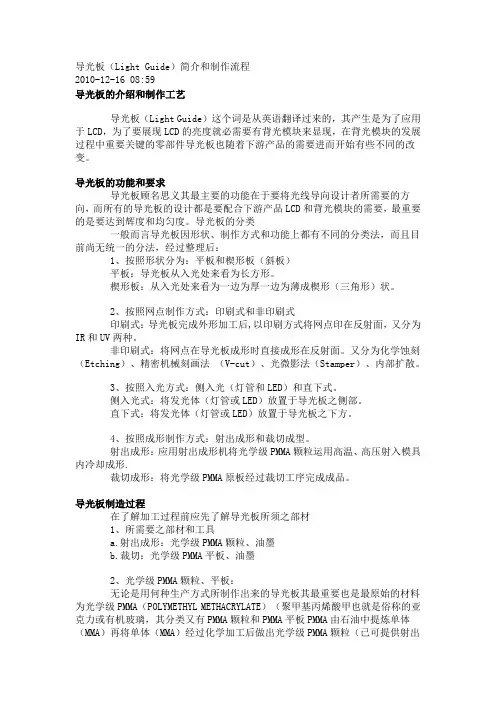

导光板（Light Guide）简介和制作流程 2010-12-16 08:59 导光板的介绍和制作工艺 导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。 导光板的功能和要求 导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。导光板的分类 一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后： 1、按照形状分为：平板和楔形板（斜板） 平板：导光板从入光处来看为长方形。 楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。 2、按照网点制作方式：印刷式和非印刷式 印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。 非印刷式：将网点在导光板成形时直接成形在反射面。又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。 3、按照入光方式：侧入光（灯管和LED）和直下式。 侧入光式：将发光体（灯管或LED）放置于导光板之侧部。 直下式：将发光体（灯管或LED）放置于导光板之下方。 4、按照成形制作方式：射出成形和裁切成型。 射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形. 裁切成形：将光学级PMMA原板经过裁切工序完成成品。 导光板制造过程 在了解加工过程前应先了解导光板所须之部材 1、所需要之部材和工具 a.射出成形：光学级PMMA颗粒、油墨 b.裁切：光学级PMMA平板、油墨 2、光学级PMMA颗粒、平板： 无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制
