网点设计
编制部门：研发部
适用区域：□全公司 ■其它：研发部
发布范围：研发部
培训岗位：研发部
执行负责人：
流程Owner：
文件批准人：
生效日期：年 月 日
填写说明：
1、“执行负责人”由起草人手签姓名，“流程Owner”由编制部门负责人手签姓名，“文件批准人”需要编制部门上
级领导手签姓名。
2、适用区域、发布范围、培训岗位、生效日期需要执行负责人进行勾选或者填写。
所属部门 研发部
流程Owner
页码
2 / 13
1、 目的
规范导光板网点设计作业流程。
2、 范围
适用于研发部导光板网点设计。 3、 职责
研发部结构工程师导光板设计参考文件，
4、 管理条例
4.1 流程图：
4.2 作业流程说明： 4.2.1 建模：

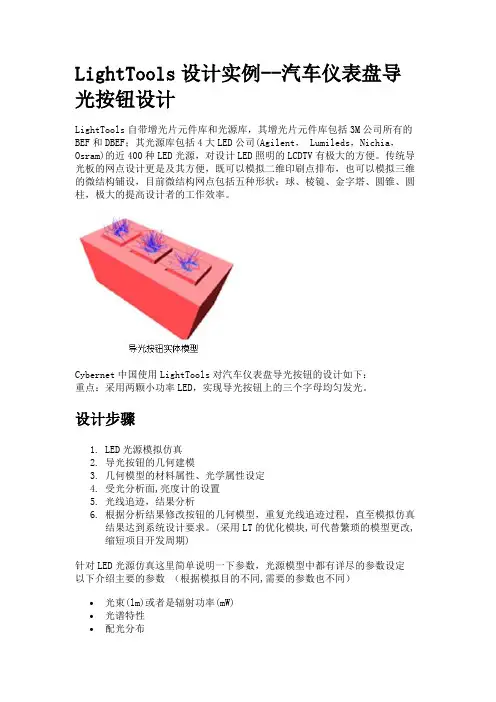

1) 直接利用LightTools 的3D 建模功能建模
光学元件建模 结构元件建模
所属部门 研发部
流程Owner
页码
3 /
13
2) 使用其他CAD 软件建模 （如AutoCAD ,Pro/E,CATIA,UG 等），再以IGS,STEP ,SAT 格式导入。
4.2.2 导光板texture
建立：
4.2.3 导光板及2D/3D Texture 表面特性设置.依次点开菜单。
2D
Texture 建立： 3D
Texture 建立：
1
2
3
所属部门 研发部 流程Owner 页码 4 / 13
4.2.4 Texture特性设置，依次点开菜单。1 2
所属部门 研发部 流程Owner 页码 5 / 13
4.2.5 反射片表面特性设置
所属部门 研发部 流程Owner 页码 6 / 13
4.2.6 扩散板光学特性设置
所属部门 研发部
流程Owner
页码
7 / 13
4.2.7 光源建立，光源建立是决定模拟准确度的关键，大多数背光模组使用两种光源：CCFL 、LED
在Lighttools 中可以利用三种方式来建构光源：
1) 整体光源模型在lighttools 中建立，最准确，但必须知道光源的结构，大厂商如PHILIPS ，
OSRAM ，CREE 一般可以提供。通过软件内置的utility library 直接调取或建模，提供CCF 和300多种LED 实体模型。
2) 导入光源：
所属部门 研发部 流程Owner 页码 8 / 13
所属部门 研发部 流程Owner 页码 9 / 13
3) Apodization(切趾法)：根据测量数据（ies文件）来建构光源特性
4) Source file,Radiant imaging公司所测光源数据文件
4.2.8 建立及设定接收器
在LightTools中用户可以再任意位置设定任意数量的接收器，并且根据用户所关心的光学参数将
接收器设置成下面各种光学分析仪器
1) 照度计；
2) 亮度计；
3) 色度计；
所属部门 研发部
流程Owner
页码
10 / 13
接收器设置
所属部门 研发部 流程Owner 页码 11 / 13
4.2.9 光学模拟
1) 模拟参数设定
2) 结果分析
所属部门 研发部 流程Owner 页码 12 / 13
4.2.10 背光网点优化设计BPO
5、相关表单
6、参考文件
所属部门 研发部 流程Owner 页码 13 / 13
导光板 编辑词条分享 导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。 编辑摘要 导光板是一种光学材料，主要用的材质是PMMA（亚克力或称有机玻璃）。设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。光学级压克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。 经过特殊的科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后亚克力板整个平面就会发出明亮均匀柔和的光，称为导光板。 制作导光板的材料 折射率：两种介质的折射率之比称为相对折射率，在工程光学中常把空气折射率当作1，而其他介质的折射率就是对空气的相对折射率； 光波导：光电磁波的全反射现象使光波局限在波导及其周围有限区域内传播； 入射角：光射到两种介质的界面时，入射光线与界面法线之间的夹角； 反射角：光射到界面发生反射时，反射光线与界面法线之间的夹角； 色散：无色透明物体折射率随光的波长减小而增大的现象称为色散； 紫外线：对紫外线光透过平整透明体因折射率改变而将紫外线光阻截的功能。 制作导光板的方法 1.专业CNC雕刻，如上所说雕刻许多凹下或凸出的球面用来反光及折射光线。这种制作方法的品质是最好的！但造价较高！ 2.模具制作。此种方法制作的导光板效果一般，但适合大批量生产！ 3.网版印刷，采用一种特殊的油墨在透明板（如PMMA材质）上印上各种花纹，类似于圆点。 经过以上科学的加工后的透明亚克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。 制作超薄灯箱均采用PMMA作为基本材料,但由于PMMA等级太多，一般能理解和控制。在市场上最常见的PMMA有两种：一种就是制作眼镜用的，另一种是广告装修用普通压克力板, 眼镜用的就是光学级PMMA树脂。它具抗紫外线的功能，而广告装修用的普通
导光板（Light Guide）简介和制作流程 2010-12-16 08:59 导光板的介绍和制作工艺 导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。 导光板的功能和要求 导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。导光板的分类 一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后： 1、按照形状分为：平板和楔形板（斜板） 平板：导光板从入光处来看为长方形。 楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。 2、按照网点制作方式：印刷式和非印刷式 印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。 非印刷式：将网点在导光板成形时直接成形在反射面。又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。 3、按照入光方式：侧入光（灯管和LED）和直下式。 侧入光式：将发光体（灯管或LED）放置于导光板之侧部。 直下式：将发光体（灯管或LED）放置于导光板之下方。 4、按照成形制作方式：射出成形和裁切成型。 射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形. 裁切成形：将光学级PMMA原板经过裁切工序完成成品。 导光板制造过程 在了解加工过程前应先了解导光板所须之部材 1、所需要之部材和工具 a.射出成形：光学级PMMA颗粒、油墨 b.裁切：光学级PMMA平板、油墨 2、光学级PMMA颗粒、平板： 无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制
网点设计 编制部门：研发部 适用区域：□全公司 ■其它：研发部 发布范围：研发部 培训岗位：研发部 执行负责人： 流程Owner： 文件批准人： 生效日期：年 月 日 填写说明： 1、“执行负责人”由起草人手签姓名，“流程Owner”由编制部门负责人手签姓名，“文件批准人”需要编制部门上 级领导手签姓名。 2、适用区域、发布范围、培训岗位、生效日期需要执行负责人进行勾选或者填写。
所属部门 研发部 流程Owner 页码 2 / 13 1、 目的 规范导光板网点设计作业流程。 2、 范围 适用于研发部导光板网点设计。 3、 职责 研发部结构工程师导光板设计参考文件， 4、 管理条例 4.1 流程图： 4.2 作业流程说明： 4.2.1 建模： 1) 直接利用LightTools 的3D 建模功能建模 光学元件建模 结构元件建模
所属部门 研发部 流程Owner 页码 3 / 13 2) 使用其他CAD 软件建模 （如AutoCAD ,Pro/E,CATIA,UG 等），再以IGS,STEP ,SAT 格式导入。 4.2.2 导光板texture 建立： 4.2.3 导光板及2D/3D Texture 表面特性设置.依次点开菜单。 2D Texture 建立： 3D Texture 建立： 1 2 3
所属部门 研发部 流程Owner 页码 4 / 13 4.2.4 Texture特性设置，依次点开菜单。1 2
所属部门 研发部 流程Owner 页码 5 / 13 4.2.5 反射片表面特性设置
导光板除了应用于液晶显示的背光源之外，还发展到生产大型的导光板制作超薄节能灯箱。 导光板超薄节能灯箱广泛应用于广告宣传展示。但是由于导光板超薄灯箱的市场价格偏高，在竞争如此激烈广告市场，如果广告公司要购买别人的导光板超薄灯箱在项目中应用，无疑会提高投入资金，降低利润空间，客户也很难接受，为何不自己生产导光板超薄灯箱？ 本站笔者早年从事导光板研发工作，多年来，在本处学习导光板超薄灯箱和液晶显示背光源技术的人员遍布全国各地，并且已全部成功创业和就业。 掌握导光板超薄灯箱以及背光源技术并不难，技术核心是导光油墨的配方和导光网点的分布规律，生产投资少，利润回报高，学习对象为任何有志于掌握该技术的人士。 认识导光板 导光板主要材料为光学压克力(PMMA)板，其化学名称是甲基丙烯酸甲脂，它的比重是每立方米1190kg。透明压克力板材具有很高的透光率，扩冲击能力强，应用非常广泛。目前生产的压克力板材，因其不同厂家不同工艺，在质量上也有差异，特别是再生板虽然价钱便宜，但容易黄化透光度也差，生产导光板的压克力板材应选用不易黄化透光率达92%-93%以上的透明板。 经过特殊的科学的加工后的透明压克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管《T4、T5、T7等》、发光二极管等光源、CCFL冷阴极灯管，市场上用量大的是前两种管，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。 导光板的制作方法主要有两种：丝网印刷式和非印刷式。丝网印刷式导光板投资少，不需投入设备，完全可以手工操作，成本低，生产效率高，技术工艺非常容易掌握；非印刷式导光板投资大，需专业设备，制作成本高，生产效率低，技术工艺一般人不容易掌握（非印刷式导光板在制作方法上还分为几类，导光板制作方式可分为印刷式和非印刷式，不同制作方
导光板网点印刷 第一部分：导光板生产流程及注意问题 导光板由原材料到印刷成成品，大致经过七个流程，一外物料车间二印刷车间三烤箱车间四检板车间五洗板房六包装车间七油墨房 一外物料车间 1.上料工位：将仓库中的板材用拖车至外物料的无尘车间拆包装，首先观察材料的型号， 包装是否破损，表面保护膜是否有刮伤等问题（若有明显不良等现象应及时报告，作为来料不良处理），将板材推至推车上（搬运中叠放一定要平拿平放，以免造成板材刮伤，导光板堆放高度为100~200pcs）,再将推车推入到贴端反工作贴区域，将板材卸下，堆放高度可为1.5米左右（导光板堆放整齐，防止倒塌）。 2.贴端反工位：作业人员将板材对齐放一定幅度的倾斜，放在H型旋转平台，贴端反人员 用相应型号的端反去贴（坐着作业），每个端反注意不能超出上下左右面（防止网板在印刷中破裂），每个端反贴好后应按压一遍，防止脱落翘起现象发生。 3.外物料送料工位：将端反贴好的导光板通过风淋通道进入印刷车间，放在推车上，每车 叠放板材高度不可超过100pcs。每种型号的板材做好区分以及正反面，同时检查板材是否有异常现象。 二印刷车间 1. 接板材工位：将经过风淋通道的板材放置推车上，注意平拿平放，轻拿轻放，板材高度不超过100pcs，并如实做好板材型号及数量记录，最后将板材送到印刷处。 2. 撕保护膜工位：作业员左手按压原材料，右手先撕开一角，再完全撕开，放入垃圾袋中，并检查每片板材是否异常。 3. 开机工位：将经过导光板清洁机出来的导光板放置待印区域，并检查正反面及方向。刮油墨时油墨不可挂到网板中间的网格中，易造成批量性的印刷暗影，脱油现象，解决方法是将网板重新清洗一遍，加油墨时，不可过量，网板上的油墨容易干，易造成暗影。作业员要及时地对干得油墨进行处理，要按时地对机台的刮刀和墨刀进行检查是否有平整，是否有缺口与粗糙现象，发现及时地要求跟换处理，否则造成批量性的不良。每机台印刷一车要求对网板清洗一次，印刷大尺寸的（26以上）要求印20pcs清洗一次网板。机台发现异常无法处理时应及时地通知技术员进行处理，下班前要对机台做保养，清洗网板，取下刮刀和墨刀同时及时清洗。 4. 接板工位：使用单个手指将板材抛开一角，然后将手平着伸进有保护膜的一面，拖住板材底部取出产品，对着灯光进行目测检验OK后放进网车（拿取时不可碰到网点），若发现不良现象立即及时地分析原因. 三烤箱车间 1.拉车工位：将放满半成品的网车拉进烤箱内烘烤，注意区分机种的尺寸大小，以及油墨 型号再调整烘烤温度与时间（由技术员拟定），烤箱报警声响，烘烤OK，再将导光板成品拉出，拉车人员将成品拉到车间进行检验，每车检验后成品车由拉车人员拉至指定位置摆放整齐。（大烤箱：温控器之前温度在65℃，烘烤时间45分钟；小烤箱温控器之前温度在55℃，烘烤时间25分钟） 四检板车间 1.检板工位：检板人员使用双手从网车上拿取导光板，单手撕开保护膜在灯条点亮的光线 进行目测，检板人员若发现不良的导光板，要及时地打出来，对判定不了的现象，要求制定人员进行实装膜片进行确认是否OK,作业时发现保护膜有破损的现象就马上对着灯
上海方晟光电科技有限公司 导光板加工测试规范 一、裁切 方晟纳米导光板可任意裁切。裁切工具一般可用木工锯片机、普通雕刻机、激光雕刻机等，其中用激光雕刻机进行裁切导光效果最佳。 二、抛光 用激光雕刻机加工的板材无需进行抛光。用木工锯片机和普通雕刻机加工的板材需要进行切口处理及抛光。 步骤一：用美工刀对切口进行平整处理，刮掉裁切时留下的屑末，并刮平锯痕。 步骤二：用抛光机或火焰枪对切口进行抛光，要求切口光滑平整，没有明显的波纹或锯痕。 三、测试 步骤一：将灯管放在导光板两侧，用镀银反光膜（或反光纸）包住灯管并用双面胶粘住。 步骤二：用镀银胶带封住导光板其它边口。 步骤三：将导光板平放在平铺的反光纸上；接上灯管电源，预热10分钟左右（时间长效果更佳）。 步骤四：用肉眼或照度计均可看出导光板的导光亮度及均匀度。 注意事项 1、导光板在裁切、抛光时要保持包装纸的完整性，避免擦伤。 2、导光板抛光时其切口如残留明显的屑末或灰尘，会影响导光效果。 3、背面反光纸如与灯管整体包装，导光效果更佳。 4、放灯管一侧的导光板长度最好与灯管长度相等或略长；如测试时灯管明显短于导光板，其长出部分也应用镀银胶带封住边口。 5、建议测试时用正牌光源；光源的亮度及颜色也会影响导光效果。 6、直接用肉眼判定方晟导光板的导光亮度会产生较大偏差。因为方晟导光板的原料为进口精料MMA，板材无色透明，在发光时无背景色，肉眼无法直接感知其真实的亮度，建议用照度计测试或放上灯箱片评判其亮度。 7、用照度计测试，建议离开导光板3-5CM。 导光板表面脏物与划伤处理常识 一、为何导光板表面易脏且易划伤？ 导光板表面易附着灰尘、手印等脏物，如与异物磨擦或碰撞会产生划痕；其实该性状与普通压克力是一样的。只是导光板在光源作用下光线从内部导出，其表面的脏物与划伤就会显得很直观，而普通压克力未具有导光性能，只能从侧边仔细观察才能看到其表面的脏物与划痕。 二、控制导光板表面脏物与划伤的基本常识： 1、避免在扬尘车间加工、安装导光板； 2、在导光板去除保护膜后，应避免用湿手或汗手接触导光板； 3、在导光板去除保护膜前，应将导光板表面及安装结构件内的灰尘、碎屑处理干净；
导光板常见生产异常的原因分析及工艺解决方法解决问题的九大步骤：发掘问题--选定题目--追查原因--分析资料--提出办法--选择对策--草拟行动--成果比 较--标准化。 一．划伤 现象：指导光板表面出现划伤痕迹。如图所示： 原因分析： 1.前制程：a . 在安装模仁时不慎将模仁表面划伤; b . 在处理模具异常时(如:拆滑块保养模具等)不慎将模仁表面划伤； c . 在擦试模仁表面时，因棉花不洁净或手指甲造成的模仁表面划伤等。 2.后制程： a. 设备调试不合理：指产品在进行某一个后制程动作加工时被后制程设备的某个零部件刮伤产品表面； b. 当导光板表面与后制程设备的某部位接触并发生移动摩擦时，因与导光板接触面的不洁净（有粉粒、 异物等）导致与导光板表面产生较大的摩擦而至产品表面划伤（如：裁切平台、抛光平台、清洁 滚轮等）； c. 检验员的作业手法不标准或检验员的粗心大意导致产品表面划伤等。（如除毛时，除毛刀划伤产品 等）。 备注：对于前制程的产品划伤，如果超出SIP检验标准范围，尽量改善轻微一点，便找相关工程判定，看能否 签样继续生产，如果实在不能改善或改善轻微，且又不能签样生产，便更换划伤的模仁， 重新试模开机生产。 解决方法： 1．在安装模仁、擦试模仁或处理模具异常时严格按作业标准谨慎操作； 2．对设备不合理的地方或零部件加以改善 3．定时对所有与接触产品表面的部位进行清洁； 4．加强对员工的教育训练，监督并严格要求作业员按照作业标准进行作业。 二、熔结痕（结合线） 现象：由于我们一般采取多段并以慢快慢的方式进行进胶，对于那些高粘度且低流动的塑胶材料（如PC，PMMA），在两段相差很大的射出进胶时，容易在两股熔胶汇合之处不能完全融合，形成一条汇流线，
导光板和胶框注塑成型要点 首先介绍导光板（Light Guide）的原理：导光板是利用光学级压克力板材吸取从灯发出来 的光在光学级压克力板材表面的停留， 当光线射到各个导光点时， 反射光会往各个角度扩散， 然后破坏反射条件由导光板正面射出。 通过各种疏密、 大小不一的导光点， 可使导光板均匀 发光。反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。 一：导光板模具要点： ○1根据产品大小及出模数和机台吨位确定模架尺寸。 ○2顶出系统： 制作中在顶针下的合理（备注：顶出平衡，顺利脱模）的情况下数量尽量放少，以降低生产中顶针发热膨胀烧死断裂的比例及多余的毛边（以胶框为重点）。 ○3冷却系统（备注：主要保持模具恒温）务必做好，才可以保证生产一直正常。 ○4排气系统（备注：主要是排除 成型过程模腔的气体和树脂产生的气体，减少阻力，以防前端树脂烧焦或产生的气体脏污）位置要合理（光源处要大要多）及深度Z控制在0.03mm以下。 ○5脱模系统：模具要有脱模斜度（斜度就产品结构及厚度而定），模具产品横切面需要经过省模抛光处理，以至生产中脱模正常。 ○6冷料井必需要有深度Z控制在2—4mm，主要是藏射嘴前端一点冷胶。 ○7胶框针点浇口位置、大小、数量要合理（这样可以控制到产品的尺寸、变形、局部毛边及成型难易度等） 二：试模要点： ○1首先确认产品图档和模具编码是否一致，再看产品大小来确定机台吨位 及机台号码。 ○2在模具稼动、合模力、顶针长度、机械手确认OK后,试模初步要避免撑模现象(这样对机器保养很好) 首先把机器的射胶压力、速度相对调小一点、位置放大点，再根据经验判断产品的熔胶量不可以过大，然后再按成型情况慢慢调试就OK。 ○3产品成型及外观OK后首要品管确认产品结构，然再尺寸及导光板光学效果。 ○4试模过程中要注意以下细节： a:顶出是否正常（顶针长度，顶出平衡，弹簧力度）， b:脱模是否顺畅（看有没有粘模现象） c:冷却循环流道是否通畅（是否漏水，有没有堵塞）， d：成型是否困难排气系统是否OK， e：浇口位置、数量是否正确（主要针对胶框）， f：产品是否变形（看是顶出不平衡、还是残余应力粘模引致），以上问题对能否生产顺利很是重要，需要及时跟模具部门沟通且尽快改善以备 生产。 三：生产的不良和改善方案： A:胶框：
Optoelectronics 光电子, 2019, 9(1), 20-27 Published Online March 2019 in Hans. https://www.doczj.com/doc/229357398.html,/journal/oe https://https://www.doczj.com/doc/229357398.html,/10.12677/oe.2019.91004 Study on the Influence of Laser Machining Screen Dot Shape of Light Guide Plate on Optical Properties Yongwu Wang1, Shufeng Sun1*, Jing Shao1, Qingyu Liu1, Jin Wang1, Huafeng Zhang1, Mingyu Wang1, Qiang Zhang1, Xiao Wang2, Shunqi Ke3, Honghua Shen3 1School of Mechanical & Automotive Engineering, Qingdao University of Technology, Qingdao Shandong 2Qingdao Guoqi Photoelectric Technology Co., Ltd., Qingdao Shandong 3Qingdao Hailei Laser Technology Co., Ltd., Qingdao Shandong Received: Feb. 14th, 2019; accepted: Feb. 28th, 2019; published: Mar. 7th, 2019 Abstract Lightguide plate is the core component of the light source of liquid crystal display (LCD), and its performance directly affects the imaging quality of LCD. At present, the research of scattering dot is mostly based on the hemispherical dot. In actual production, the shapes of scattered dot ma-chined by two-dimensional parallel mechanism laser are semi ellipsoid with different sizes in or-der to improve the processing efficiency. Therefore, the existing research results are not accurate enough. In this paper, optical properties of scattering dot with difference shapes were analyzed; the simulation model of light guide plate was established based on Trace Pro Software; and the in-fluences of different dot shapes on the uniformity and luminous flux were researched. The results indicate that when the dot shape is prism, cone, hemisphere and semi-ellipsoid, the optical flux of the guide plate is 1829.1 W/m2, 2799.6 W/m2, 3120.4 W/m2 and 3505.5 W/m2, respectively, which increases successively. According to the optimized dot distribution design, the uniformity is the largest when the scattered dots are semi-ellipsoid, which can reach 91% and can be well adapted to the existing production platform. The results of this study have certain guiding significance for the actual production, which is helpful to improve the yield and reduce the production cost of guide plate. Keywords Laser Machining, Screen Dot Shape, Light Guide Plate, Luminous Efficiency, Uniformity, 290.0290, 220.0220, 230.0230 激光加工导光板网点形状对光学特性的影响研究 王永武1，孙树峰1*，邵晶1，刘庆玉1，王津1，张华峰1，王铭禹1，张强1，王晓2， 柯顺琦3，沈宏华3 *通讯作者。
导光板网点设计 编制部门：研发部 适用区域：□全公司 ■其它：研发部 发布范围：研发部 培训岗位：研发部结构工程师 执行负责人： 流程Owner： 文件批准人： 生效日期：年 月 日 填写说明： 1、“执行负责人”由起草人手签姓名，“流程Owner”由编制部门负责人手签姓名，“文件批准人”需要编制部门上 级领导手签姓名。 2、适用区域、发布范围、培训岗位、生效日期需要执行负责人进行勾选或者填写。
所属部门 研发部 流程Owner 页码 2 / 13 1、 目的 规范导光板网点设计作业流程。 2、 范围 适用于研发部导光板网点设计。 3、 职责 研发部结构工程师导光板设计参考文件， 4、 管理条例 4.1 流程图： 4.2 作业流程说明： 4.2.1 建模： 1) 直接利用LightTools 的3D 建模功能建模 光学元件建模 结构元件建模
所属部门 研发部 流程Owner 页码 3 / 13 2) 使用其他CAD 软件建模 （如AutoCAD ,Pro/E,CATIA,UG 等），再以IGS,STEP ,SAT 格式导入。 4.2.2 导光板texture 建立： 4.2.3 导光板及2D/3D Texture 表面特性设置.依次点开菜单。 2D Texture 建立： 3D Texture 建立： 1 2 3
所属部门 研发部 流程Owner 页码 4 / 13 4.2.4 Texture特性设置，依次点开菜单。1 2
所属部门 研发部 流程Owner 页码 5 / 13 4.2.5 反射片表面特性设置
印刷型超薄导光膜（LGF）介绍 1.导光板原理、特性 1.1 一般来说，光在自由空间中，其强度与距离的平方成反比例地扩散，所以不能传播得很远。 波导管是指将光围在一定的空间里，使之不扩散，引导它只向特定的方向行进的，光通过的通路.就象电通过电线流通一样，光通过波导管传播。 1.2从折射率高的物质向折射率低的物质入射时，入射角超过一定角度则不会产生投射，而只 会发生100% 反射(折射角达到90度)，这叫做全反射(total internal reflection)，而该一定角度称做临界角. 1.3 折射率高的部分使之行进，如同电沿着电阻值小的地方流动一样，光也沿着折射率高的通 2.超薄导光板的设计要求及注意事项 2.1 超薄导光膜的材质: PC(较硬，适用于手感要求不严格产品) PU(较软，适用于手感要求严格的产品) 2.2 导光膜厚度: PC: 0.125MM PU: 0.2MM 2.3 LED的选用要求：侧发光，亮度 100 – 200mcd，通常选用两颗。若要达到较高亮度，可 以选用亮度为800-1000mcd的白色侧发光LED。
2.4 发光LED通常使用有三种放置位置： 2.5 LED灯的位置的选择： 备注：a. LED灯正前方位置的导光膜应与PCB粘紧，不能翘起。 b. LED灯正前方的发光区域最好距离LED灯 >3.5mm的距离。 示意图如下：
c. 由于导光板的边缘相对比较亮，导光板的面积要大于按键区域。 d. 背胶的要求：靠近LED正前方必须有背胶，背胶宽度0.6-1.5MM；由于背胶区域会较亮，背 胶一般不能在按键透光区域，特别是LED正前方的背胶不能靠近按键透光区，距离约 1.5MM。 e. 如何防止靠近LED的地方太亮？ LED灯头与按键透光区的距离约为3.5—4.5MM；LED正前方的背胶不能靠近按键透光区，距离约1.5MM。 3.导光膜品质要求 超薄导光板的测试项目： 1. 导光板亮度将导光板置于测试架上，再放上按键，检查按键透光的亮度 及均匀性测试及均匀性。与样板进行比较，变暗或透光不均匀。 2. 寿命测试将导光板放于薄膜开关与按键之间，下重300±50g,30次/ 分的速度反复按压，50万次。 3. 盐雾试验 试验后样品没有变形和破损等不良现象。 温度35℃，盐水浓度5%，时间24h，试验后自然风干。 4. 高温高温 试验后样品有变形、变色等不良现象。 在55±2℃、R.H93%±2%的条件下存放96H，取出后在常温 下恢复2H. 试验后样品有变形、变色等不良现象。 4.优点和缺点 4.1按键整体透光均匀一致。 4.2厚度很薄，只有0.125mm(PC)/0.2mm(PU)，适合用于超薄机型。 4.3价格较8粒正发光LED要低。
一、什么是导光板 导光板主要材料为光学压克力(PMMA)板，或叫亚克力，俗称有机玻璃，其化学名称是甲基丙烯酸甲脂，它的比重是每立方米1190kg。透明压克力板材具有很高的透光率，扩冲击能力强，应用非常广泛。目前生产的压克力板材，因其不同厂家不同工艺，在质量上也有差异，特别是再生板虽然价钱便宜，但容易黄化透光度也差，生产导光板的压克力板材应选用不易黄化透光率达92％-93％以上的透明板。 经过特殊的科学的加工后的透明压克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。 导光板超薄灯箱，是一种“节能、超薄、便捷、安全”的灯箱，具有超薄超亮、导光均匀、节能环保等鲜明特点。采用光谱分析原理与脉冲激光雕刻或数码印刷技术相结合并在恒温、恒湿、无尘的环境条件下制作而成，具有超薄超亮、导光均匀、节能环保、无暗区、安装维修简单快捷等鲜明特点。 导光板设计原理源于Note Book的液晶显示屏，是使用透明的压克力板吸取从灯发出来的光在压克力表面停留，利用激光雕刻或数码印刷技术在导光板底面形成各种形状的扩散点，把光均匀地分布在全板面的过程，是一种将线光源转变为面光源的高科技产品。 二、导光板的工作原理 导光板是利用光学级的压克力/PC板材，然后用具有极高反射率且不吸光的高科技材料，在光学级的压克力板材底面用UV网版印刷技术印上导光点。利用光学级压克力板材吸取从灯发出来的光在光学级压克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。通过各种疏密、大小不一的导光点，可使导光板均匀发光。反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。

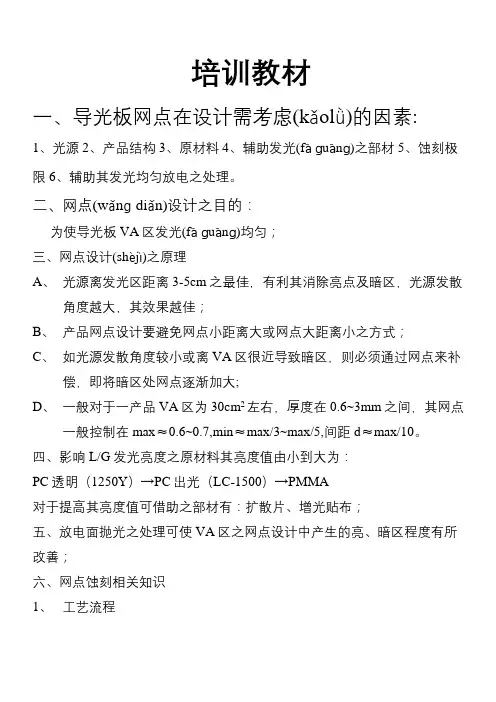

原理概述 这一课我们来学习利用tracepro软件建立LED导光板。首先我们简单了解一下导光板的原理。 导光板（如图1-1所示）基本工作原理是在下表面设置有具有一定排布规律的微结构阵列，当光线从侧面进入导光板内后，通过微结构的散射作用，破坏导光板上表面的全反射现象，使光线改变原有几何光学路径，从上表面射出。为了使光线的均匀出射，必须对微结构进行优化设计。 图1-1 导光板结构示意图 选取不同折射率的材料制作导光板时，材料的折射率决定了光线在导光板内的全反射时的临界焦，也就是说可以对出射光线的角度进行选择。如图1-2。 图1-2 导光板内光线的传播 由此可知，大部分耦合进导光板的入射光都以全反射的形式向前传播，没 有光线从上表面折射出去。为了让光线从导光板的上表面射出，必须在导光板 的底面布置散射网点，破坏光的全反射。现在在进行网点设计时都采用非均匀 分布。目前比较成熟的网点分布理论有超均匀分布理论，斥力缓和法，动态分 子法，但这些方法都只停留在理论设计方面。具体采用何种方法设计网点，到 目前为止还没有确切可行的方法，大部分都是靠光学模拟软件进行模拟并根据 模拟效果，调整网点的间隔以及大小。一般的设计原则是靠近光源部分的网点 尺寸要小一些，且稀疏一些；而远离光源的地方网点尺寸大一些，且要密一 些。此外网点的形状对出光的均匀效果也会有一定的影响。而综上所述易得，网
点倾斜角越大反射效果越明显，网点越密反射效果越明显。由于模型中光源在两侧，因而应在设计时使导光板远离光源处的网点尺寸大间距小，靠近光源处的网点尺寸小间距大。考虑到实际加工及模型模拟方面的问题，网点的尺寸设计应处理成等半径变深度网点，间距设计应处理成渐变形式。相关研究表明网点间距变化采用多项式多次方程变化可达到设计要求。在实际网点设计中，多项式方式是一种较为合理的微结构布局方式，它具有较多的可调参数．改变这些参数能够精确控制导光板表面的微结构设计，无论是表面微结构的整体疏密分布还是疏密的渐变程度都能够得到精确的调整，按照多项式方式捧列导光板表面微结构可以使导光板的各项性能达到最佳值。确定导光板网点结构按照多项式方式进行排布后需要对多项式的各个参数进行设置，多项式的形式如式(1-2-1)所示： 2 3 4 x + = + + f+ (ex a dx ) cx bx 式1-1其中a、b、c、d、e为可变参数，通过调整其数值即可改变导光扳表面微结构分布的疏密以及渐变程度等设计情况。由现有理论可知在多项式的五个参数中，参数a和参数c为影响导光板性能的主要参数，在导光板的设计中起着决定性的作用。参数b、参数d和参数P用于导光板微结构的细节调整，其中参数b 主要受到导光板的几何尺寸等外界客观因素影响。在实际设计时，可令b=d=e=0，进一步简化方程，在达到性能要求的情况下使设计更加简洁高效。 建立步骤 Tracepro中任何光学模型的建立步骤都分为以下几步：建立模型-设定材质-应用材质-光线追击-分析改善。1、2、3三步可同时完成。 1.建立模型 模型如下图所示，主要包括三部分：LED灯条，导光板，观察板。 首先打开tracepro，新建文件并保存在指定的目录下，注意在建立模型时养成随时保存的习惯，防止出错时丢失文件。 选择插入-几何物件-方块（insert-primitive solid-block）建立一个导光板主体300*10*300，修改名称，然后点击插入。
比较项目Bldots其它导光板网点设计软件界面设计界面清新、功能布置一目了然界面复杂、新手无从下手 操作使用突破导光板网点传统设计的暗区调整作 业及布点趋势猜测，能快速设计出单面 进光、两面进光、三面进光、四面进光 、圆形进光和多边形进光等导光板，通 过导入图形的方法，设计各种异形导光 板和任意复杂图案导光板，整个设计过 程简单、快捷，设计人员无需专业训 练，轻松上手，极大节省企业的专业人 力投入 功能交叉繁杂，无任何设计明示，即使经 过长期摸索，使用起来也仍然一知半解， 设计人员很难建立清晰的设计思路，必须 经过长期的经验累积和软件使用摸索，把 网点设计工作弄成了神秘莫测的高深技 术，非常适合喜欢折腾型天才使用，造就 了行业中网点设计月薪8万的奇葩神话 学习培训配有完整的高清有声视频教程，专业技 术人员在线技术指导和远程协助，不定 期的免费技术培训和强大的专业技术交 流平台 只提供简单的文字使用说明，打瞌睡了， 必须的 软件价格行业中同类正版软件价格全球最低价格超级昂贵，大大超过设备硬件投资软件升级终身免费升级后续还得不断付出昂贵软件升级费用 技术支持行业资深专业技术工程师提供持续的实 际生产制作和软件使用技术咨询和协助 简单的文字使用说明，是您最忠实也可能 是唯一的导师 关于盗版 导光板网点设计软件对比 盗版软件大多破解不完全、运行不稳定、功能残缺、说不定还被破解者插入什么盗号病毒，根本无任何售后服务，没有详细的学习资料，软件出了问题，连人都找不到了，钱是小事，最主要的是误事呀。另外盗版软件都是破解爱好者放在网上供大家免费使用的，您想想看，您为盗版Windows付过钱吗？您为盗版Word、Excel等办公软件付费过吗？为本来免费的盗版软件付费您不觉得自己更亏吗？如果您只是买回去个人学习或给自己小孩玩玩，弄个盗版用用也还是不错的，但为本来就是免费的盗版付费就太不值了，到网上去搜一下，到处都是，一分钱都不用花，假如您是商用，对电脑又不专业，那么，亲，购买正版将是您明智的选择！
TV背光模组之导光板简介 ◆导光材料概述 导光材料目前主要有PS (Polystyrene) 聚苯乙烯、PC (Polycarbonate )聚碳酸酯、PMMA (POLYMETHYL METHACRYLATE)聚甲基丙烯酸甲三种，在TV模组中应用最为广泛的是PMMA。下面分别给大家介绍一下此三种导光材料的物理特性。 PS (Polystyrene) 聚苯乙烯 ?为苯乙烯均聚物，系由苯乙烯在引发剂存在下进行自由基聚合得到。工业生产均用 连续本体聚合法。系无色透明、高光泽。加工性、着色性、刚性和电绝缘性良好， 但低温时质脆易裂。耐酸碱、氧化还原剂、醇类和洗涤剂，不耐烃类和氯烃类溶剂。 ?通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用 温度0～70℃。但脆，低温易开裂。 ?物性参数 ?晶体密度：1.06～1.12克/CM3 ?拉伸强度：36～52MPa； ?玻璃化温度：90～95℃ ?熔融温度：240℃ ?热变形温度：高温76～94℃； ?导热系数：30℃时0.116瓦/(米·开) ?吸水率（ASTM）：0.03～0.1 ?体积电阻率：1017～1019Ω·cm； ?介电强度：19.7kV/mm； ?透光率(2mm): PC (Polycarbonate )聚碳酸酯 ?聚碳酸酯(双酚A型)化学名称2，2-双(4-羟基苯基)丙烷聚碳酸酯，是由酯交换法 和光气化法制得。平均分子量3.57×104。无定形透明颗粒．无味、天臭、无毒。 ?聚碳酸酯无色透明，耐热，抗冲击，阻燃，在普通使用温度内都有良好的机械性能。 同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性 能好。 ?耐稀酸、耐油、不耐碱。溶于二氯甲烷、二氯乙烷、氯仿、三氯乙烯、四氯乙烷、 四氢呋喃、三甲酚、磷酸三甲酯等。疲劳强度较低，容易产生应力开裂。具有优良 的高温电性能，具有耐燃自熄性。 ?物性参数 ?晶体密度：1.20～1.43克/CM3 ?拉伸强度：＞60MPa ?玻璃化温度：148～150℃
导光板 导光板是利用光学级的压克力/PC板材，然后用具有极高反射率且不吸光的高科技材料，在光学级的压克力板材底面用UV网版印刷技术印上导光点。利用光学级压克力板材吸取从灯发出来的光在光学级压克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。通过各种疏密、大小不一的导光点，可使导光板均匀发光。反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。 导光板设计原理源于笔记本电脑的液晶显示屏，是将线光源转变为面光源的高科技产品。光学级压克力(PMMA)/PC为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。产品采用光谱分析原理与数码UV印刷技术相结合并在恒温、恒湿、无尘的环境条件下制作而成。具有超薄、超亮、导光均匀、节能、环保、无暗区、耐用、不易黄化、安装维修简单快捷等鲜明特点。 一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后A、按照形状分为：平板和楔形板(斜板) 平板：导光板从入光处来看为长方形。楔形板：从入光处来看为一边为厚一边为薄成楔形(三角形)状。B、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR（自然烘干和UV光固化）两种。非印刷式：将网点在导光板成形时直接成形在反射面。又分为化学蚀刻(Etching)、精密机械刻画法(V-cut)、光微影法(Stamper)、内部扩散。C、按照入光方式：侧入光(灯管和LED)和直下式。侧入光式：将发光体(灯管或LED)放置于导光板之侧部。直下式：将发光体(灯管或LED)放置于导光板之下方。D、按照成形制作方式：射出成形和裁切成型。射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。 1可以任意裁切成所需要的尺寸，也可以拼接使用，工艺简单，制作方便2光转换率高（较传统板高30%以上），光线均匀，寿命长室内可正常使用8年以上，安全环保，耐用可靠户内外皆可适用3同等面积发光亮度情况下，发光效率高，功耗低4可以制作成异型，如圆形，椭圆，圆弧，三角形等5同等亮度情况下，可以使用较薄的产品，节约成本6可以使用任何光源，点线光源做面光源转换，光源包括LED CCFL（冷阴极灯管），荧光灯管等。
导光板知识简介 一、导光板简介 导光板灯是将线光源转变为面光源的高科技产品。导光板是以光学级压克力为基材，运用LED模组技术，透过导光点的全高透光率，经电脑对导光点设计使导光板光线折射成面光源均光状态制造成型。在恒温、恒湿、无尘的环境条件下制作而成，具有超薄超亮、导光均匀、节能环保、无暗区、安装维修简单快捷等鲜明特点。 二、导光板原理 导光板是利用射出成型的方法将PMMA压制成表面光滑的板块，然后用具有高反射且不吸光的材料，在压克力平板上用高反射率且不吸光的材料，在导光板底面用雕刻机或激光机打上圆形或方形的扩散点，当光线射到扩散点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出，利用各种疏密、大小不一的扩散点，可使导光板均匀发光。反射板的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率。 三、导光板特点： 1.可以任意裁切成所需要的尺寸，也可以拼接使用，工艺简单，制作方便 2.光转换率高（较传统板高30％以上），光线均匀，寿命长室内可正常使用8年以上，安全环保，耐用可靠户内外皆可适用 3.同等面积发光亮度情况下，发光效率高，功耗低 4.可以制作成异型，如圆形，椭圆，圆弧，三角形等
5.同等亮度情况下，可以使用教薄的产品，节约成本 6.光源为LED。 四、LED导光板灯具优势 1.LED灯具与传统光源耗电比较 2.符合绿色环保 无汞无铅无镉等重金属，完全符合法规，且不易破碎及高耐震，因此LED及被称为绿色能源。 3.可完全消除闪烁以保护视力 LED照明是使用晶片发光且直流电驱动，没有闪烁问题，时间久眼睛不易疲劳。 4.LED照明寿命长且符合国际照明标准 LED晶片照明至少可维持40,000~50,000小时的寿命，比一般日光灯管8,000~12,000小时，其寿命更长久及照明更加稳定。 5.选择色温，营造照明环境 可依不同工作场所做调配，色温分布（黄光）3000K→6500K（白光）如：教室、办公室、室内公共场所、工厂及商场百货。 6.演色性佳（具红、蓝、绿三原色） 演色性高，接近自然光色，演色性Ra70以上。 7.透过导光板产生发光原理，所产生的光源是均匀扩散，不伤害视力，一般的 导光板所产生的光源是直射，会伤害视力。 8.维修费用非常低且更换简便
导光板常见问题解决方法 解决问题的九大步骤：发掘问题--选定题目--追查原因--分析资料--提出办法--选择对策--草拟行动--成果比较--标准化。 一．划伤 现象：指导光板表面出现划伤痕迹。如图所示： 原因分析： 1.前制程： a . 在安装模仁时不慎将模仁表面划伤; b . 在处理模具异常时(如:拆滑块保养模具等)不慎将模仁表面划伤； c . 在擦试模仁表面时，因棉花不洁净或手指甲造成的模仁表面划伤等。 2.后制程： a. 设备调试不合理：指产品在进行某一个后制程动作加工时被后制程设备 的某个零部件刮伤产品表面； b. 当导光板表面与后制程设备的某部位接触并发生移动摩擦时，因与导光 板接触面的不洁净（有粉粒、异物等）导致与导光板表面产生较大的摩 擦而至产品表面划伤（如：裁切平台、抛光平台、清洁滚轮等）； c. 检验员的作业手法不标准或检验员的粗心大意导致产品表面划伤等。 （如除毛时，除毛刀划伤产品等）。
备注：对于前制程的产品划伤，如果超出SIP检验标准范围，尽量改善轻微一点，便找相关工程判定，看能否签样继续生产，如果实在不能改善或改善轻微，且又不能签样生产，便更换划伤的模仁，重新试模开机生产。 解决方法： ⒈在安装模仁、擦试模仁或处理模具异常时严格按作业标准谨慎操作； ⒉对设备不合理的地方或零部件加以改善； ⒊定时对所有与接触产品表面的部位进行清洁； ⒋加强对员工的教育训练，监督并严格要求作业员按照作业标准进行作业。 二、熔结痕（结合线） 现象：由于我们一般采取多段并以慢快慢的方式进行进胶，对于那些高粘度且低流动的塑胶材料（如PC，PMMA），在两段相差很大的射出进胶时， 容易在两股熔胶汇合之处不能完全融合，形成一条汇流线，称为熔结 痕。一般熔结痕产生在产品胶口处，因为我们第一段与第二段或三段 的射速太慢，如图： 原因分析：由于来自不同方向的熔融树脂因开始射出速度较慢部分熔料被冷却，在后面射出的结合处未完全融合而在产品表面产生的一条条 分区线。 解决方法： 1.增加树脂熔料的流动性（如：提高料温、模温、背压等）；
