摘要
随着国家现代化建设的飞速发展，科学技术的不断进步，现代施工项目对汽车起重机的要求也越来越高，高、深、尖液压技术在汽车起重机上的应用也越来越广泛，汽车起重机液压系统展示了强大的发展趋势。
汽车起重机液压系统一般由起升、变幅、伸缩、回转、控制、支腿六个主回路组成。为了使起重机能够满足高性能、高可靠性、操作更方便、舒适、安全的要求，以及使起重机能够向智能、高性能、灵活、适应性强、多功能、吊重量大、起升高度、幅度更大的大吨位方向发展方向发展，设计者不但要改进起重机的结构和提高材料的强度，更重要的是在这六个液压系统上下工夫。本文主要讨论伸缩主回路及其液压系统的设计。
关键词：汽车起重机，伸缩机构，液压系统
ABSTRACT
With the rapid development of the country's modernization, the improvement of science and technology, modern construction projects on the truck crane requirements are increasingly high, high, deep, sharp hydraulic technology application in automobile cranes, cranes and more extensive hydraulic system demonstrates strong development trend.
Truck crane hydraulic system generally by hoisting, luffing, scalable and rotary, control, teams composed of main loop leg six. In order to make the crane can satisfy the high performance, high reliability, the operation more convenient, comfortable and safe requirements, and make crane to intelligence, high-performance, flexible, adaptable, multi-function, hang a big weight, lifting height, amplitude greater
large-tonnage direction development direction, designers not only to improve the structure and improve material crane of strength, more important is in these six hydraulic system fluctuate. This paper mainly discusses the main loop and telescopic hydraulic system design.
Keywords:truck crane;telescopic institutions;hydraulic system
目录
1绪论 (6)
1.1汽车起重机的概念 (6)
1.2 汽车起重机的用途 (6)
1.3我国汽车起重机发展状况 (6)

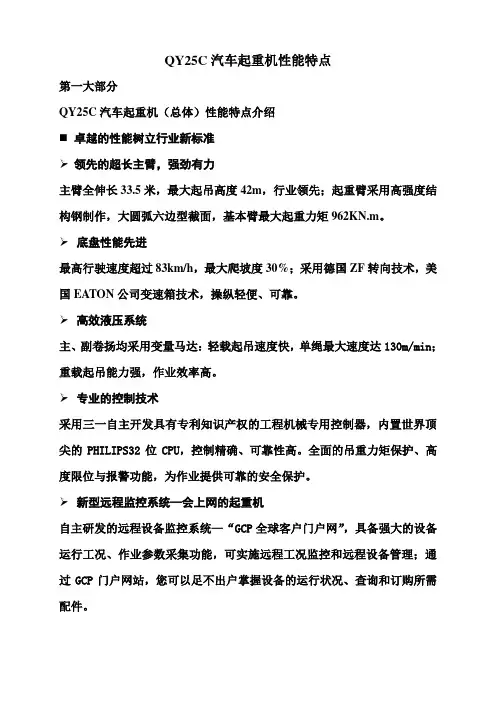

1.5三一25吨汽车起重机介绍 (7)
2 25吨汽车起重机臂架系统 (10)
2.1 25吨汽车起重机臂架系统的组成 (10)
2.2主起重臂结构 (10)
2.3副起重臂 (13)
2.4 伸缩机构 (13)
2.5 臂端滑轮 (13)
3臂架结构的设计和计算 (14)
3.1臂架截面参数 (14)
3.2吊臂工况计算 (15)
3.2.1 伸缩臂载荷计算 (15)
3.2.2 伸缩臂的临界力计算 (17)
3.2.3伸缩臂的强度计算 (18)
3.2.4伸缩臂整体稳定性计算 (20)
4液压系统原理设计 (22)
4.1 典型工况分析及对系统要求 (22)
4.1.1伸缩机构的作业情况 (22)
4.1.2副臂的作业情况 (22)
4.1.3三个以上机构的组合作业情况 (22)
4.1.4典型工况的确定 (22)
4.1.5系统要求 (24)
4.2 液压系统类型选择 (25)
4.2.1 本机液压系统分析 (25)
4.2.2 各机构动作组合、分配及控制 (26)
4.3 各种执行元件的选择 (27)
5 伸缩液压回路组成原理和性能分析 (29)
5.1性能要求 (29)
5.2主要元件 (30)
5.3主要回路 (30)
5.4功能实现和工作原理 (30)
6 伸缩液压系统设计计算 (32)
6.1伸缩机构主要参数 (32)
6.2伸缩油缸的选择 (32)
6.3 伸缩油路 (33)
6.4 伸缩机构液压阀的选择 (34)
6.4.1变幅伸缩多路阀 (34)
6.4.2平衡阀 (35)
6.5液压辅助元件选择 (35)
6.5.1油路的通径 (35)
6.5.2滤油器的选择 (35)
7伸缩机构回路性能验算 (36)
7.1伸缩回路功率选取 (36)
7.2 伸缩回路容积效率 (36)
7.3伸缩机构压力效率 (36)
7.4伸缩回路性能验算 (36)
7.5伸缩时间 (36)
7.6伸缩速度 (37)
8 起重机的使用要求及简单的故障分析与排除 (39)
8.1 起重机作业时应注意的事项 (39)
8.2作业前的准备 (40)
8.3 溢流阀与液压泵的维修 (41)
8.3.1 溢流阀的维修 (41)
8.3.2 液压泵的修理 (43)
8.3.3 油泵的修复 (44)
9.4 液压缸自行回缩 (44)
结束语 (48)
致谢 (49)
参考文献 (50)
