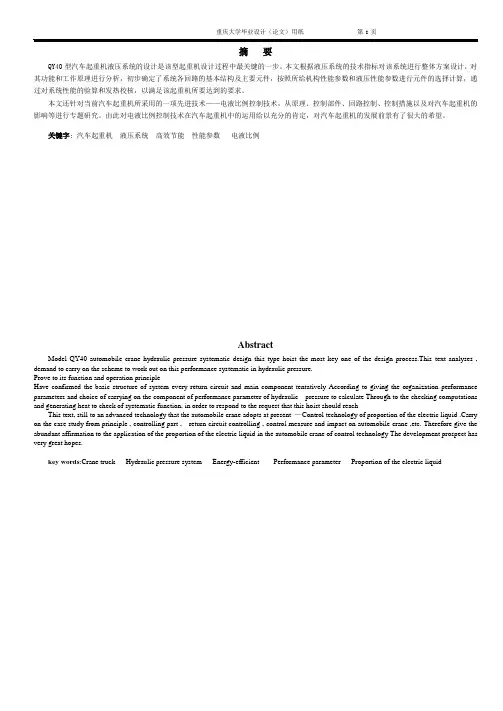

摘要
QY40型汽车起重机液压系统的设计是该型起重机设计过程中最关键的一步。本文根据液压系统的技术指标对该系统进行整体方案设计，对其功能和工作原理进行分析，初步确定了系统各回路的基本结构及主要元件，按照所给机构性能参数和液压性能参数进行元件的选择计算，通过对系统性能的验算和发热校核，以满足该起重机所要达到的要求。
本文还针对当前汽车起重机所采用的一项先进技术——电液比例控制技术，从原理、控制部件、回路控制、控制措施以及对汽车起重机的影响等进行专题研究。由此对电液比例控制技术在汽车起重机中的运用给以充分的肯定，对汽车起重机的发展前景有了很大的希望。
关键字: 汽车起重机液压系统高效节能性能参数电液比例
Abstract
Model QY40 automobile crane hydraulic pressure systematic design this type hoist the most key one of the design process.This text analyses , demand to carry on the scheme to work out on this performance systematic in hydraulic pressure.
Prove to its function and operation principle
Have confirmed the basic structure of system every return circuit and main component tentatively According to giving the orga nization performance parameters and choice of carrying on the component of performance parameter of hydraulic pressure to calculate Through to the checking computations and generating heat to check of systematic function, in order to respond to the request that this hoist should reach
This text, still to an advanced technology that the automobile crane adopts at present —Control technology of proportion of the electric liquid .Carry on the case study from principle , controlling part , return circuit controlling , control measure and impact on automobile crane ,etc. Therefore give the abundant affirmation to the application of the proportion of the electric liquid in the automobile crane of control technology The development prospect has very great hopes.
key words:Crane truck Hydraulic pressure system Energy-efficient Performance parameter Proportion of the electric liquid
目录
摘要................................................................................................................................... I ABSTRACT...................................................................................................................... I 第1章概述. (3)
1.1关于汽车起重机 (3)
1.2液压传动应用于汽车起重机上的优缺点 (3)
1.2.1优点 (3)
1.2.2 缺点 (3)
1.3液压系统的类型 (4)
1.4汽车起重机液压系统功能、组成和工作特点 (4)
1.5汽车起重机液压系统的运用现状和发展趋势 (6)
1.6本课题来源、任务要求和整机性能参数 (7)
1.7本课题主要研究工作 (8)
第2章液压系统元件选择 (9)
2.1典型工况分析及对系统要求 (9)
2.1.1伸缩机构的作业情况 (9)
2.1.2副臂的作业情况 (9)
2.1.3三个以上机构的组合作业情况 (9)
2.1.4典型工况的确定 (10)
2.1.5 系统要求 (10)
2.2液压系统类型选择 (11)
2.2.1 本机液压系统分析 (11)
2.2.2 各机构动力组合、分配及控制 (12)
2.3各种执行元件的选择 (13)
第3章各液压回路组成原理和性能分析 (14)
3.1主副卷扬回路 (14)
3.1.1性能要求 (15)
3.1.2主要元件 (15)
3.1.3主要回路 (15)
3.1.4功能实现和工作原理 (16)
3.2回转回路 (17)
3.2.1 性能要求 (18)
3.2.2主要元件 (18)
3.2.3主要回路 (18)
3.2.4功能实现和工作原理 (18)
3.3伸缩回路 (19)
3.3.1性能要求 (20)
3.3.2主要元件 (20)
3.3.3主要回路 (20)
3.3.4功能实现和工作原理 (20)
3.4变幅回路 (21)
3.4.1性能要求 (21)
3.4.2主要元件 (21)
3.4.3主要回路 (22)
3.4.4功能实现和工作原理 (22)
3.5支腿回路 (22)
3.5.1性能要求 (23)
3.5.2主要元件 (23)
3.5.3主要回路 (23)
3.5.4功能实现和工作原理 (23)
第4章液压系统设计计算 (24)
4.1液压系统工作参数和各机构主要参数 (24)
4.1.1 工作机构主要参数 (24)
4.1.2 液压系统参数 (25)
4.2液压元件选择计算 (26)
4.2.1 液压马达和液压泵的选择计算 (26)
4.2.2 液压阀的选择 (35)
4.2.3 液压辅助元件选择 (38)
第5章系统各回路性能计算 (41)
5.1系统各回路功率计算 (41)
5.1.1 各回路功率选取 (41)
5.1.2 管路系统容积效率及压力效率计算 (41)
5.2系统各回路性能的验算 (42)
5.2.1 起升回路 (42)
5.2.2 回转回路 (46)
5.2.3 伸缩回路 (47)
5.2.4 变幅回路 (49)
5.2.5 支腿回路 (50)
5.3液压系统的发热验算 (51)
5.3.1 工作循环周期T (51)
5.3.2 油泵损失所产生的热能H ......................................................错误！未定义书签。
5.3.4 马达产生的热量 ....................................................................错误！未定义书签。
5.3.5 油箱散热量 ...........................................................................错误！未定义书签。第6章起重机液压系统电液比例控制专题研究...................... 错误！未定义书签。
6.1电液比例控制原理和特点.............................................................错误！未定义书签。
6.2起重机部件电液比例控制.............................................................错误！未定义书签。
6.3电液比例对各回路的控制.............................................................错误！未定义书签。
6.4电液比例对起重机液压系统的影响及发展趋势 .............................错误！未定义书签。第7章总结.................................................................................. 错误！未定义书签。
7.1设计总结 .....................................................................................错误！未定义书签。
7.2工作展望 .....................................................................................错误！未定义书签。致谢................................................................................................ 错误！未定义书签。参考文献........................................................................................ 错误！未定义书签。附录1 QY40液压汽车起重机液压系统原理图...................... 错误！未定义书签。附录2 QY40液压汽车起重机液压系统电磁铁动作顺序表.. 错误！未定义书签。附录3 QY40液压汽车起重机液压系统元件明细表.............. 错误！未定义书签。任务书............................................................................................ 错误！未定义书签。文献综述........................................................................................ 错误！未定义书签。开题报告........................................................................................ 错误！未定义书签。翻译................................................................................................ 错误！未定义书签。
第1章概述
1.1 关于汽车起重机
工程起重机是各种工程建设广泛运用的重要起重设备，是用来对物料进行起重、运输、装卸或安装等作业的机械设备，在工业和民用建筑中作为主要施工机械而得到广泛运用。它对减轻劳动强度、节省人力，降低建设成本，提高施工质量，加快建设速度，实现工程施工机械化起着十分重要的作用。目前我国是世界上使用工程起重机最大的国家之一。
近年来，随着工程建设规模的扩大，起重安装工程量越来越大，吊装能力、作业半径和机动性能的更高要求促使起重机发展迅速，具有先进水平的塔式起重机和汽车起重机已成为机械化施工的主力。
相对于其他起重机，汽车起重机不仅具有移动方便，操作灵活，易于实现不同位置的吊装等优点，而且对其进行驱动和控制的液压系统易于实现改进设计。随着液压传动技术的不断发展，汽车起重机已经成为各起重机生产厂家主要发展对象。
1.2 液压传动应用于汽车起重机上的优缺点
1.2.1优点
1. 在起重机的结构和技术性能上的优点：
来自汽车发动机的动力经油泵转换到工作机构，其间可以获得很大的传动比，省去了机械传动所需的复杂而笨重的传动装置。不但使结构紧凑，而且使整机重量大大的减轻，增加了整机的起重性能。同时还很方便的把旋转运动变为平移运动，易于实现起重机的变幅和自动伸缩。各机构使用管路联结，能够得到紧凑合理的速度，改善了发动机的技术特性。便于实现自动操作，改善了司机的劳动强度和条件。由于元件操纵可以微动，所以作业比较平稳，从而改善了起重机的安装精度，提高了作业质量。
采用液压传动，在主要机构中没有剧烈的干摩擦副，减少了润滑部位，从而减少了维修和技术准备时间。
2．在经济上的优点
液压传动的起重机，结构上容易实现标准化，通用化和系列化，便于大批量生产时采用先进的工艺方法和设备。此种起重机作业效率高，辅助时间短，因而提高了起重机总使用期间的利用率，对加速实现四个现代化大有好处。
1.2.2 缺点
液压传动的主要缺点是漏油问题难以避免。为了防止漏油问题，元件的制造精度要求比较高。油液粘度和温度的变化会影响机构的工作性能。液压元件的制造和系统的调试需要较高的技术水平。
从液压传动的优缺点来看，优点大于缺点，根据国际上起重机的发展来看，
不论大小吨位都采用液压传动系统。纵观众多用户的反馈意见，液压式汽车起重机深受他们的欢迎和好评。所以QY40型汽车起重机决定采用液压传动的形式。
1.3 液压系统的类型
液压系统要实现其工作目的必须经过动力源——控制机构——机构三个环节。其中动力源主要是液压泵；传输控制装置主要是一些输油管和各种阀的连接机构；执行机构主要是液压马达和液压缸。这三种机构的不同组合就形成了不同功能的液压回路。
泵—马达回路是起重机液压系统的主要回路，按照泵循环方式的不同有开式回路和闭式回路两种。
开式回路中马达的回油直接通回油箱，工作油在油箱中冷却及沉淀过滤后再由液压泵送入系统循环，这样可以防止元件的磨损。但油箱的体积大，空气和油液的接触机会多，容易渗入。
闭式回路中马达的回油直接与泵的吸油口相连，结构紧凑，但系统结构复杂，散热条件差，需设辅助泵补充泄漏和冷却。而且要求过滤精度高，但油箱体积小，空气渗入油中的机会少，工作平稳。
1.4 汽车起重机液压系统功能、组成和工作特点
汽车起重机液压系统一般由起升、变幅、伸缩、回转、支腿和控制六个主回路组成。从图1-1可以看出，各个回路之间具有不同的功能、组成和工作特点：1、起升回路
起升回路起到使重物升降的作用。
起升回路主要由液压泵、换向阀、平衡阀、液压离合器和液压马达组成。
起升回路是起重机液压系统的主要回路，对于大、中型汽车起重机一般都设置主、副卷扬起升系统。它们的工作方式有单独吊重、合流吊重以及单独共同吊重三种方式，其中对于吊大吨位且要求速度不太高时用主卷扬吊的方式，对于吊小吨位且要求速度不太高时用副卷扬吊的方式；对于吊大吨位且要求速度比较高时用主副卷扬泵合流吊的方式；对于吊比较长的物体时用单独共同吊重方式。
图1-1 汽车起重机各回路工作状态图
2．回转回路
回转回路起到使吊臂回转，实现重物水平移动的作用。
回转回路主要由液压泵、换向阀、平衡阀、液压离合器和液压马达组成，由于回转力比较小所以其结构没有起升回路复杂。
回转机构使重物水平移动的范围有限，但所需功率小，所以一般汽车起重机都设计成全回转式的，即可在左右方向任意进行回转。
3．变幅回路
绝大部分工程起重机为了满足重物装、卸工作位置的要求，充分利用其起吊能力（幅度减小能提高起重量），需要经常改变幅度。变幅回路则是实现改变幅度的液压工作回路，用来扩大起重机的工作范围，提高起重机的生产率。
变幅回路主要由液压泵、换向阀、平衡阀和变幅液压缸组成。
工程起重机变幅按其工作性质可分为非工作性变幅和工作性变幅两种。非工作性变幅指只是在空载条件下改变幅度。它在空载时改变幅度，以调整取物装置的位置，而在重物装卸移动过程中，幅度不改变。这种变幅次数一般较少，而且采用较低的变幅速度，以减少变幅机构的驱动功率，这种变幅的变幅机构要求简单。工作性变幅能在带载的条件下改变幅度。为了提高起重机的生产率和更好地满足装卸工作的需要，常常要求在吊装重物时改变起重机的幅度，这种类型的变幅次数频繁，一般采用较高的变幅速度以提高生产率。工作性变幅驱动功率较大，而且要求安装限速和防止超载的安全装置。与非工作性变幅相比，这种变幅要求的变幅机构较复杂，自重也较大，但工作机动性却大为改善。汽车起重机由于使用了支腿，除了吊非常轻的重物之外，必须带载变幅。
4．伸缩回路
伸缩回路可以改变吊臂的长度，从而改变起重机吊重的高度。
伸缩回路主要由液压泵、换向阀、液压缸和平衡阀组成，根据伸缩高度和方式不同其液
压缸的节数结构也就大不相同。
汽车起重机的伸缩方式主要有同步伸缩和非同步伸缩两种，同步伸缩就是各节液压缸相对于基本臂同时伸出，采用这种伸缩方式不仅可以提高臂的伸出效率，而且可以使臂的结构大大简化，提高起重机的吊重。伸缩回路只能在起重机吊重之前伸出。
5．支腿回路
支腿回路是用来驱动支腿，支呈整台起重机的。
支腿回路主要由液压泵、水平液压缸、垂直液压缸和换向阀组成。
汽车起重机设置支腿可以大大提高起重机的起重能力。为了使起重机在吊重过程中安全可靠，支腿要求坚固可靠，伸缩方便。在行驶时收回，工作时外伸撑地。还可以根据地面情况对各支腿进行单独调节。
1.5 汽车起重机液压系统的运用现状和发展趋势
随着国家现代化建设的飞速发展，科学技术的不断进步，世界能源的不断短缺，现代施工项目对汽车起重机的要求也越来越高，高、深、尖、高效节能的液压技术在汽车起重机上的应用也越来越广泛，汽车起重机液压系统展示了强大的发展趋势。汽车起重机液压系统一般由起升、变幅、伸缩、回转、控制五个主回路组成，本文通过对五个主回路现状的分析来探讨其发展趋势。
１．起升液压系统
对起重机来说，起升动作是最频繁的动作。目前最常用的起升液压系统为定量泵、定量或变量马达开式液压系统，然而，现代施工对起升系统提出了新的要求：节能、高效、可靠以及微动性、平稳性好。为了适应这些新的要求，以前的定量泵将逐步被先进可靠的具有负载反馈和压力切断的恒功率变量泵所取代，先前的定量马达或液控变量马达也将被电控变量马达所取代。这种系统将能有效的达到轻载高速、重载低速和节能的效果。
２. 变幅液压系统
变幅液压系统的发展趋势也体现为节能高效，目前最先进的为变幅下降时充分利用吊臂和重物的重力势能，实现重力下放，下放的速度由先导手柄来无级控制，变幅平稳没有冲击。
３. 伸缩液压系统
对于具有五节以下伸缩臂的伸缩液压系统，国内一般采用同步或顺序加同步的伸缩方式，当采用两级油缸时，上下两油缸实现内部沟通，一般采用插装式平衡阀；对于具有五节以上伸缩臂的液压系统，采用单缸插销伸缩机构，这种伸缩机构自重轻，能大幅提高起重机的起重性能，能有效的控制整机的重量，通过采用多油口和多平衡阀的油路来提高伸缩的效率。
４. 回转液压系统
回转也是起重机使用频繁的动作，但相对而言，回转所需功率最少，因而回转系统的最高要求是：回转平稳，起重作业无侧载；回转系统的发展趋势为通过小马达、大传动比来实现操作平稳，通过设立回转缓冲阀和自由滑转机能来实现吊重的自动对中功能，从而有效防止侧载的产生。
５. 操纵、控制系统
机械式操纵是汽车起重机最简单、最广泛使用的一种操纵方式，液比例操纵系统在我厂也己广泛使用并相当成熟，操作性能得到了很大的提高；然而，最有发展前途的还是电比例操纵系统，借助于计算机技术和可编程技术，汽车起重机
将向智能化发展。
除此之外，液压系统在以下几方面也体现出明显的发展趋势：
（1）、采用国际化配套，对系统性要求较高的液压元件如泵、阀、马达等采用国际化配套可提高产品的可靠性，另外，国外使用成熟、量大价廉的元件在国内也广泛使用。
（2）、采用卡套式接头，由于卡套式接头在控制系统污染、防泄露等方面具有很强的优越性，使用卡套式接头能大大减少故障率和早期反馈率。
（3）、在系统中设计速度分档，由于不同施工项目的不同要求，对起重机各动作速度的要求也不一样，速度分档技术也应运而生，设计不同的速度档位，以适用不同工况的要求。
（4）、广泛使用高度集成的、模块化阀组，能简化管路，有效的减少液组，提高效率，节约能量，同时易于维护。
（5）、向计算机技术领域的纵深渗透，汽车起重机将向无线遥控技术、远程诊断服务技术、黑匣子自我保护技术等方向发展，为了实现整机的功能，液压技术将同计算机技术相互渗透，共同发展。
1.6 本课题来源、任务要求和整机性能参数
1. 课题来源
QY40全液压汽车起重机属于中型起重机，是工程建设中较常用的一款汽车起重机。现在国内很多厂家还没有生产出这款起重机来，却不断的向生产大型起重机迈进。随着“神州第一吊”的QY300液压汽车起重机2004年在中联浦沅成功下线，这是引进国外技术才生产出来的，代表了中国汽车起重机制造的最高水平，而不是设计的最高水平。
生产厂家把生产的起重机所能够吊的吨位作为生产能力的主要标志，而忽视中小型起重机的技术发展，从某种方面来说是不完美的。
本机液压系统采用的液压元件主要是由德国曼勒斯曼公司生产的，其中大多数是电液比例液压元件。这种元件具有操作方便，微调性能好，可以对油路实现连续控制等特点，是目前世界上比较先进的技术。采用这种技术设计出来的液压系统操作性能和各机构的控制性能都比较高，不仅各机构的定位准确，安全可靠，稳定，而且操作灵活方便。
为了使设计出来的起重机具有高的性能，设计时不竟要采用一些国内外的先进技术，也要有自己的创新技术。这样，才能使自己设计出来的产品具有一定的先进性，很高的性价比，才能在市场中具有很强的竞争能力。
因此，设计这样一款汽车起重机不仅很有必要而且是可行的。
2. 任务要求
（1）、整机基本参数应符合《汽车起重机基本参数》标准。
（2）、各工作机构既能单独单独作业又能复合作业，其中主卷扬单独作业时能实现合流。
（3）、发动机功率80KW(3000r/min),最大扭矩300Nm(1650r/min),液压系统压力250Mpa.
（4）、液压系统采用多泵多回路变量液压系统，主、副卷扬和回转采用闭式回路，变幅、伸缩和支腿采用开式回路。操作方式为先导伺服操作。
（5）、所设计的汽车起重机液压系统构成合理，技术性能先进，在满足可靠性前提下具有一定的创新性。技术资料完整、正确。
（6）、撰写的汽车起重机液压系统关键技术研究报告具有一定的理论性、使用性和独创性。
3. 整机主要性能参数
最大起重量*幅度 40t*3m
最大起升高度 46 m
滑轮组倍率 11
主臂长 11-33.5m（4节）
主臂全程伸缩时间 162Sec
主臂变幅范围 -2-80degree
主臂变幅时间 60Sec
主卷扬单绳速度 0-110 m/min
副卷扬单绳速度 >40 m/min
M最大起升力矩 1401 kN.m
最大回转速度 0-2.0 r/min
最高行驶速度 68 km/h
最大爬坡度 37%
最小转弯半径 12m
行驶状态总重 37.51t
外形尺寸13.65×2.75×3.46m
支腿距离(纵向×横向) 5.45×6.2m
上车空冷发动机斯太尔WD615.61
最大功率 191KW（2600rpm）
最大扭矩 828Nm(1600rpm)
1.7 本课题主要研究工作
本课题主要针对汽车起重机的功能、组成和工作特点，结合国内外汽车起重机的运用现状和发展趋势，设计一款能够适应国内外工程建设的中型汽车起重机（QY40）液压系统。在设计本机液压系统时，在明确设计任务和设计要求，不要偏离题目；仔细研究设计方案，理清设计思路，使设计过程清晰化，这两点的基础上。进行以下研究工作：
1、分析已有的汽车起重机，结合本机特点，对液压元件进行选择。
2、对各工作机构液压回路进行设计，对个回路的组成原理和性能进行分析。
3、根据本机液压系统工作参数和各机构主要参数对液压系统进行设计计算，即对各种类型的主要元件进行设计计算，并且对其进行选择。
4、液压元件选好以后需要对各回路进行性能计算，其中包括系统各回路功率计算，各回路性能验算以及对整个系统的发热进行验算。
5、由于本机多处采用了电液比例控制技术，所以还需要对起重机液压系统电液比例控制技术进行专题研究。
第2章液压系统元件选择
2.1 典型工况分析及对系统要求
2.1.1伸缩机构的作业情况
汽车起重机工作中主要用到的机构是主、副卷扬机构，回转机构；在重物下降定位时常常用到变幅机构。带载伸缩是比较危险的，在实际作业中很少使用，空载吊臂伸缩循环仅占试验基本工况作业循环次数的5％，故伸缩及带载伸缩不是典型工况。
2.1.2副臂的作业情况
大多数汽车起重机都带有副臂，它的作用是增加起重机的最大起升高度。很多大型汽车起重机主臂前都有一个突出滑轮，在副卷扬工作时，顺着滑轮吊下副钩，用于主、副卷扬的组合动作，而很少用副臂与主卷扬进行组合动作。本机属于中型起重机，不提倡采用副臂，不过可以增加臂的节数来增大最大起升高度。
2.1.3三个以上机构的组合作业情况
有些大型汽车起重机要求有三、四个动作同时组合功能，是靠手柄的45°联动功能实现的，即一个手柄同时控制两个机构的运动，这种操作方式对司机的操作水平要求很高，且有危险，实际作业中很少使用。本机为中型起重机实现功能没有大型的多，操作也没大型的那么复杂，采用电液比例伺服系统来控制，操作灵活稳定，因此，对操作人员要求不是很高。
2.1.4典型工况的确定
根据以上原则，各机构的实际作业情况，起重机试验规范，以及很多操作者的实际经验，可确定表2-1的五种工况，作为大中型汽车起重机的典型工况。设计液压系统时要求各系统的动作能够满足这些工况要求。
表2-1 汽车起重机典型工况表
2.1.5 系统要求
根据汽车起重机的典型工作状况对系统的要求主要反映在对以下几个液压回路的要求上。
1. 起升回路
（1）主、副卷扬既能单动，又能同时动作，要求自动分流合流并将保证低压合流高压自动分流。
（2）副卷扬只要求单泵供油。
（3）要求卷扬机构微动性好，起、制动平稳，重物停在空中任意位置能可靠制动，即二次下滑问题，以及二次下降时的重物或空钩下滑问题，即二次下降问题。
2. 回转回路
（1）具有独立工作能力。
（2）回转制动应兼有常闭制动和常开制动（可以自由滑转对中），两种情况。
3. 变幅回路
（1）带平衡阀并设有二次液控单向阀锁住保护装置。
（2）要求起落臂平稳，微动性好，变幅在任意允许幅值位置能可靠锁死。（3）要求在有载荷情况下能微动。
（4）平衡阀应备有下腔压力传感器接口，作为力矩限制器检测星号源。
4. 伸缩回路
本机伸缩机构采用四节臂（含有三个液压缸），由于本机为中型起重机为了使本机运用广泛，采用电液阀控制液压缸实现各节臂顺序伸缩。各节臂具有任意伸缩的选择性，但不能实现同部伸缩。
5. 控制回路
（1）为了使操纵方便总体要求操纵手柄限制为两个。
（2）操纵元件必须具有45°方向操纵两个机构联动能力。
6. 支腿回路
（1）要求垂直支腿不泄漏，具有很强的自锁能力（不软腿）。
（2）要求各支腿可以进行单独调整。
（3）要求水平支腿伸出距离足够大，能够满足最大吊重而不至于整机倾翻。（4）要求垂直支腿能够承载最大起重时的压力。
（5）起重机行走时不产生掉腿现象。
2.2 液压系统类型选择
2.2.1 本机液压系统分析
根据开式和闭式系统的优缺点、典型工况，结合国内外同类产品的具体情况，上车液压系统决定选用多泵多回路和多种型式的高压变量系统。在起升（主、副卷扬）、回转、伸缩、变幅、支腿和控制6个液压回路中，起升和回转采用独立闭式油路，变幅、伸缩和支腿采用开式油路。
起升油路分主卷扬油路和副卷扬油路，液压泵采用具有压力切断功能的双向电液比例排量调节泵，此泵能实现排量与输入电压信号成正比的控制功能，用手动比例电压控制阀来进行调节，它与定量马达构成了两个独立的容积调速回路。副卷扬油路可通过合流阀向主卷扬油路自动合流。主副卷扬回路中设有压力记忆阀，防止二次起升下坠，缓冲补油和自动冷热油交换等装置。
由于本机属于中型起重机，回转比较频繁，所以回转油路由双向电液比例排量调节泵和定量马达组成，除采用缓冲补油和冷热油自动交换措施外，还采用了防止“打停现象”（在回转过程中出现打停后再回转现象）和防止臂杆因外力（风力等）引起的自由摆动的特殊阀（图中18）。
伸缩回路有四节液压缸，使用电液阀控制使液压缸实现顺序伸缩和各节臂单独伸缩。回路中，电磁阀仅通过推动液动阀所需的流量，流量较小，而流动阀才是通过工作机构所需的大流量。这样电磁阀可靠性大大提高。液动阀可通过很
大流量，从而提高伸缩速度。
大中型起重机的变幅机构，为了减小变幅缸的缸径，通常采用双缸并联回路，即两个等直径的变幅缸分别置于臂的两侧跟臂一起刚性连接。本机采用液控单向阀来锁紧臂自动下滑，才用了一平衡阀来防止在变幅下降时产生超速现象。
伸缩、变幅回路在工作时只能一个单独工作，用电液比例换向阀来控制它们的伸缩速度。本机采用了一个二位六通转阀来切换伸缩、变幅油路，这样不但可以实现一个操作手柄单独操作伸缩、变幅工作，而且用一个二位六通转阀替换了一个电液比例换向阀和一个电路切换开关降低了生产成本。
支腿回路采用H式支腿，此支腿外伸距离大，每一支腿有两个液压缸，一个水平的，一个垂直的，支腿外伸后成H形。支腿回路的各油缸均采用手柄操纵换向阀来实现各种控制。回路中支腿油路转阀可以对各支腿进行单独调节和共同伸缩，液控单向阀可以防止支腿软腿现象。
控制回路采用电控方式来实现。主、副卷扬回路，回转回路均采用了电液比例排量调节泵，此泵能实现排量与输入电信号成正比的控制功能。此泵的控制过程为：操纵手控电阀发给电液比例方向阀一定量电信号值，电液比例方向阀有一对应位移，并打开阀口使补油泵的油液进入变量活塞缸，使之对电液比例方向阀有一跟踪位移，并使泵的排量变化，直至变量活塞缸的反馈移动量又使电液比例方向阀的阀口关闭为止。这就使得操纵者搬动手控电阀的角度与泵的排量成正比例变化，达到预期的操纵目的。伸缩、变幅回路也采用电液比例阀控制其速度，操纵方式也是用手动比例电压控制阀。采用电液比例控制的调速系统，不仅可以省力，也可改变主机的设计柔性，并且可以实现远距离有线或无线控制。
根据汽车起重机的工况，支腿回路、伸缩回路和变幅回路只能一个单独工作，所以采用同一个液压泵供油。主、副卷扬回路，回转回路都用了电液比例排量调节泵，它们都带有副泵，此副泵负责给自己所在闭式回路补油和提供控制油。
2.2.2 各机构动作组合、分配及控制
1. 各机构组合情况
图2-1 各机构动作组合情况
支腿机构在起升过程中不能动作，但是支腿回路不工作时其他的回路均不能工作，回转可以与各个机构进行组合动作，主副起升之间，以及主、副起升分别与变幅，伸缩回路要有组合动作功能，伸缩、变幅之间不需要组合动作，在相同手柄上控制的两个是靠手动比例电压控制阀的手柄45°联动功能完成，应尽量
少用，免得使操纵变得复杂。各机构组合情况如图2-1所示。
2. 动力分配情况
根据设计要求、工作情况、起重量等，本机的动力分配如图2-2所示：
动力元件：3双向电液比例排量调节泵，1个单向柱塞泵
图2-2 上车动力分配情况
3. 各机构的组合控制情况
对于支腿回路伸缩速度控制、伸缩回路、变幅回路、回转回路、主副卷扬回路都采用了电液比例控制方式，用手动比例电压控制阀手柄做操纵工具，其搭配情况如图2-3所示，控制量由比例电压控制阀的手柄45°联动完成（支腿电液比例方向阀单独控制，它与支腿油路转阀一起安装在底盘上）
图2-3 手动比例电压控制阀手柄的工作位置搭配情况
2.3 各种执行元件的选择
以上各步完成以后，本机的总体方案也已基本确定，各回路的主要元件也可初步确定了。
1、动力元件轴向柱塞双向变量泵（含辅助泵）、轴向柱塞定量泵
2、执行元件起升马达、回转马达、变幅油缸、伸缩臂油缸
3、控制元件功率限制阀、压力记忆阀、电磁阀、电液比例方向阀、先导比例阀、主副卷扬合流阀、变幅伸缩多路阀、回转中位浮动阀、平衡阀、单向阀、手动比例电压控制阀
4、辅助装置油箱、滤油器、各种管道及接头
第3章各液压回路组成原理和性能分析3.1主副卷扬回路
主副卷扬回路如图3-1所示：
图3-1 主副卷扬回路
主副卷扬油路由双向电液比例排量调节泵和双向定量马达构成两个容积调速闭式油路，在主卷扬单动情况下，副卷扬泵通过一电磁换向驱动一液压换向阀向主卷扬油路供油，两泵合流，提高主卷扬作业速度。通过操作先导手柄可以双向改变油泵排量，调节马达转速。回路中设置有功率限制器，从而限制油泵最大功率，防止发动机过载。为避免二次起升下滑和下降下滑，回路中设置有压力记忆阀。
3.1.1性能要求
副卷扬不工作或低压轻负载时，主泵合流工作；起、制动平稳，微动性好；重物停在空中任意位置能可靠制动。
3.1.2主要元件
泵1（2）、马达5（6）、冷却阀13-1（13-2）、益流阀12-1（12-2）、压力记忆阀8-1（8-2）、单向可调节流阀9-1（9-2）、制动油缸10-1（10-2）、二位三通液压先导换向阀11-1（11-2）、或门型梭阀16-1（16-2）、功率限制器17-1（17-2）、三位四通液压先导换向阀14、三位六通电磁换向阀15。
3.1.3主要回路
油主路（含补油油路）、冷却油路、防过载油路、记忆阀油路、合流控制油
路、防二次下滑油路。
3.1.4功能实现和工作原理
1. 主卷扬泵与副卷扬泵合流工作状态(起升)
如图3-1所示
A）控制油路（含电路）
37-3（左移）电流 1-4（下）（1-4上移） 1-4 油箱
泵1 1-2 1-4 1-3（下）
1-3（上）油箱（1-1输出流量）
38-3（左移）电流 2-4（下）（2-4上移）泵2 2-4 油箱
2-2 2-4 2-3（下）
2-3（上）油箱（2-1输出流量）
制动器打开：12 11-1（上） 9-1 10-1 （10-1制动打开）B路（↑） 8-1（+）
B）主油路
主泵：11 5
泄油 13-1（左） 12-1 油箱
副泵2-1 14（下） 5
2-2 DF2（+）泄油 13-1（左） 12-1 油箱
2. 主卷扬泵与副卷扬泵合流状态（下降）
A）路（含电路）
37-4（右移）电流 1-4（上）（1-4下移） 1-4 油箱
泵1 1-2 1-4 1-3（上）
1-3（下）油箱（1-1输出流量）
（由于利用换向阀14可以在下降时不必对副泵进行换向控制）
38-3（左移）电流 2-4（下）（2-4上移）泵2 2-4 油箱
2-2 2-4 2-3（下）
2-3（上）油箱（2-1输出流量）制动器打开油路与起升状态相同。
B）主油路
主泵：
（右） 12-1 油箱
副泵（上） 5
2-2 DF1() 泄油 13-1（右） 12-1 油箱
3. 主卷扬回路分流状态
主卷扬回路分流起升、控制都和合流时的相同，下降时的工作状态跟起升时的操作方式基本相同，只是泵的操作方式跟起升时相反而已。
4. 副卷扬回路分流状态（起升）
A)控制油路（含电路）
38-3（左移）电流 2-4（下）（2-4上移）泵2 2-4 油箱
2-2 2-4 2-3（下）
2-3（上）油箱（2-1输出流量）制动器打开：22 15(上) 9-2 10-2 （10-2的刹车打开）
B路（↑） 8-2（+
A)主油路
泵2：21 6
泄油 13-2（左） 12-2 油箱
5. 副卷扬回路分流状态（下降）
下降时跟起升时相同，只是泵的操作方向跟起升时相反。
6. 恒功率控制
如3-2所示：
图3-2 功率控制回路
压力过高 17-1-1左移 17-1-2开口变大控制油压力降低泵的倾角变小，流量降低；
压力过低 17-1-1右移 17-1-2开口减小控制油压力升高泵的倾角变大，流量变大；
3.2回转回路
回转回路如图3-3所示：
图3-3 回转回路
回转油路所需功率较小，因此采用小排量的双向电液比例排量调节泵和双向定量马达构成闭式容积调速回路。油泵中设置有电液比例伺服变量机构，辅助泵，缓冲补油阀，马达两腔并联有冲洗阀，其作用和工作原理与主副卷扬油路中的有关分析相同。由于回转功率小，回转油路没有设置功率限制装置。
回路中装有电磁浮动阀，DF4通电后，二位四通阀换向，锥阀控制腔与油箱接通，锥阀开启，回转马达两腔连通形成短路，上车部分在回转方向上可以浮动，从而避免了起重机因起升高度大、起吊重物不易对中而使臂架和卷扬机构承受的不必要的侧向偏载。
3.2.1 性能要求
具有独立工作能力；工作过程中可防止“打停现象”和自由摆动；微动性能好。
3.2.2主要元件
泵3、电磁浮动阀19、冷却阀13-3、益流阀12-3、马达7、二位三通电磁阀18、制动油缸10-3
3.2.3主要回路
主油路（含补油油路）、冷却油路、制动油路、变量操纵控制油路
3.2.4功能实现和工作原理
1. 向左旋转
A）控制油路
38-1（左移）电流 3-4（下）（3-4上移）泵3 3-4 油箱
3-2 3-4 3-3（下）
3-3（上）油箱（2-1输出流量）制动器控制油路
3-2 DF3（+） 10-3（右）（制动器18打开）B）主油路
3 7
泄油 13-3（左） 12-3 油箱
2. 向右旋转
A）控制油路
38-2（右移）电流 3-4（上）（3-4下移） 3-4 油箱
泵3 3-2 3-4 3-3（上）
3-3（下）油箱（2-1输出流量）
B）主油路
3 7
泄油 13-3（右） 12-3 油箱
3. 自由滑转对中
19-2（+） 19-1（+）（马达7处于浮动状态）3.3 伸缩回路
伸缩回路如图3-4所示：
图3-4 伸缩回路
此伸缩回路采用电磁液动阀组来控制各臂的伸缩，除了不能同步伸缩外，其
液压课程设计 设计说明书 设计题目:叉车液压系统设计 机械工程学院 机械维修及检测技术教育专业 机检3333班 设计者: 指导教师： 2013年12月27日
课 程 设 计 任 务 书 机械工程 学院 机检 班 学生 课程设计课题： 叉车液压系统设计 一、课程设计工作日自 2013 年 12 月 23 日至 2013 年 12 月 27 日 二、同组学生 三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时 间、主要参考资料等）： 1．目的： (1)巩固和深化已学的理论知识，掌握液压系统设计计算的一般步骤和方法； (2)正确合理地确定执行机构，运用液压基本回路组合成满足基本性能要求的、高效的液压系统； (3)熟悉并运用有关国家标准、设计手册和产品样本等技术资料。 2．设计参数： 叉车是一种起重运输机械，它能垂直或水平地搬运货物。请设计一台X 吨叉车液压系统的原理图。该叉车的动作要求是：货叉提升抬起重物，放下重物；起重架倾斜、回位，在货叉有重物的情况下，货叉能在其行程的任何位置停住，且不下滑。提升油缸通过链条－动滑轮使货叉起升，使货叉下降靠自重回位。为了使货物在货叉上放置角度合适，有一对倾斜缸可以使起重架前后倾斜。已知条件：货叉起升速度1V ，下降速度最高不超过2V ，加、减速时间为t ，提升油缸行程L ，额定载荷G 。倾斜缸由两个单杠液压缸组成，它们的尺寸已知。 3．设计要求：
(1) 对提升液压缸进行工况分析,绘制工况图，确定提升尺寸； (2) 拟定叉车起重系统的液压系统原理图； (3) 计算液压系统，选择标准液压元件； (4) 对上述液压系统中的提升液压缸进行结构设计，完成该液压缸的相关计算和部件装配图设计，并对其中的1－2非标零件进行零件图的设计。 4．主要参考资料： [1] 许福玲.液压与气压传动.北京：机械工业出版社， [2] 陈奎生．液压与气压传动．武汉：武汉理工大学出版社， [3] 朱福元．液压系统设计简明手册．北京：机械工业出版社， [4] 张利平．液压气动系统设计手册．北京：机械工业出版社， 指导教师签字：邓三鹏系主任签字：邓三鹏
课程设计任务书 一、课程设计（论文）题目 JDY500混凝土搅拌机设计-----液压系统I 二、课程设计（论文）应达到的目的 ⑴培养个人独立分析问题、解决问题的能力，并初步建立“系统设计”的思想； ⑵训练学生应用手册和标准、查阅文献资料及撰写科技论文的能力； ⑶了解并掌握UG软件的建模、工程制图、运动仿真等模块； ⑷学习混凝土机械的主要零部件的功能及设计计算方法。 三、课程设计内容 ⑴上料部分、倾翻部分的设计计算 ⑵液压缸的设计计算 ⑶液压泵，电机，液压阀，液压管件，液压油箱的选择 四、主要技术参数 ⑴出料容量 500 L ⑵进料容量 800 L ⑶工作周期≤72 s
摘要 JDY500型单卧轴式强制式搅拌机是随着混凝土施工工艺的改进而发展起来的新型机。强制式单卧轴搅拌机兼有自落式和强制式两种机型的特点，即搅拌质量好、生产效率高耗能低，不仅能搅拌干硬性、塑性或低流动性混凝土，还可以搅拌轻骨料混凝土、砂浆或硅酸盐等物料。 上料系统采用液压缸及增速滑轮组机构，它是以液压缸活塞的伸缩，通过滑轮组牵引联结在料斗上的钢丝绳来实现的，料斗沿上料架上升的高度有液压缸活塞的行程决定。该系统结构简单、操作自由方便，减少了机械上料系统带来的冲击，使料斗运行平稳，并解决了料斗上下限位问题.卸料系统采用液压倾翻卸料机构。利用卸料液压缸活塞的伸缩倾翻搅拌筒卸料，搅拌筒的倾翻角度由液压缸的行程来决定。该机构具有机械式倾翻所无法比拟的良好使用性能，可针对不同混凝土的运输工具，完成一次卸料或分批卸料，操作自如方便，并解决了搅拌筒卸料时的限位问题。 关键词：混凝土搅拌机；液压系统；液压缸；油箱；
摘要 本文首先介绍了起重机的概念和分类，以及在国外的发展概况。接着对桥式起重机的特点、分类以及构造进行了详细的叙述。并且对所设计的起升机构进行了三维建模和有限元分析。其中，本次设计的起重机为50t/20t双梁桥式起重机，主要用于各车间分段生产线和钢材堆场等处。桥式起重机本身作横向移动，车架上的绞车作纵向移动，吊在绞车上的吊钩作垂向移动，三个方向的运动的合成才能使起重机起作用。 本课题主要对50t/20t双梁桥式起重机的主起升机构、副起升机构、主起升机构卷筒组及滑轮组、副起升机构卷筒组及滑轮组、卷筒、滑轮、轴等进行设计。 设计过程中查阅了大量的国外的相关资料，所做的设计运用了大量的专业课程知识。通过确定传动方案，选择滑轮组和吊钩组，选择合适的钢丝绳，计算滑轮的主要尺寸，确定卷筒尺寸并验算其强度，选择合适的电动机、减速器、制动器和连轴器，使得起重设备运行平稳，定位准确，安全可靠，性能稳定。 关键字：桥式起重机；减速器；制动器；联轴器；卷筒
Abstract This paper firstly introduces the concept and classification of the crane, as well as the developments at home and abroad. Then the crane’s characteristics, classification and structure are analyzed in detail. And the design of the hoisting mechanism has 3D modeling and finite element analysis. Among them, the design of the crane is the 50t / 20t double beam bridge crane, mainly used in the workshop section production line and steel yard. Bridge crane itself is used to do lateral movement; winch frame is used to do longitudinal movement, the hook which hanging in the winch is used to do vertical movement, the movement in three directions makes the crane function well. The main topic of the 50t / 20t double girder overhead traveling crane is the main lifting mechanism, auxiliary lifting mechanism, the main lifting mechanism for drum group and a pulley block, auxiliary lifting mechanism of reel group and pulley, pulley shaft, drum, and other design. The process of the design was accessed to a large number of domestic and international relevant information; the design used a large number of professional courses. Firstly, by determining the transmission scheme, selecting the pulley and hook group, choosing the right wire rope pulley, calculating the main dimensions, determining the reel size and checking its strength, choosing the appropriate motor, reducer, brake and shaft
1.设计方案确定与材料选择 1.1 结构设计方案 以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。 螺旋起重器（千斤顶）是一种人力起重的简单机械，主要用于起升重物。手动螺旋千斤顶主要包括底座、棘轮、圆锥齿轮副、托杯、传动螺纹副等部分。千斤顶最大起重量是其最主要的性能指标之一。千斤顶在工作过程中，传动螺纹副承 受主要的工作载荷，螺纹副工作寿命决定千斤顶使用寿命，故传动螺纹副的设计最为关键，其设计与最大起重量、螺纹副材料、螺纹牙型以及螺纹头数等都有关系。 手动螺旋千斤顶在满足设计性能和要求的前提下，从结构紧凑、减轻重量、节省材料和降低成本考虑。在给出千斤顶最大起重量、传动螺纹副材料及其屈服应力、螺 纹头数等基本设计要求和圆锥齿轮副等已定的情况下，可从螺纹副设计着手考虑，使螺纹副所用材料最少，即在满足设计性能的情况下，传动螺杆、螺母所占体积最少。 1.2 选择主要结构材料 1.螺杆材料要有足够强度和耐磨性，一般用45钢，经调质处理，硬度220~250HBS 2.螺母材料除要有足够强度外，还要求在与螺杆材料配合时摩擦因数小和耐磨，可用103ZCuAl Fe 、1032ZCuAl Fe Mn 等。
2. 滑动螺旋起重器的设计计算 2.1 耐磨性计算 耐磨性条件校核计算式为 []2F F p p A d h πμ =≤＝ （1） 式中，F ──螺杆所受轴向载荷，/N ； 2d ──螺纹中径，/ mm ； h ──螺纹工作高度，/ mm 。 h ＝0.5(d －D 1)，d 为螺杆大径，D 1为螺母小径； μ──螺纹工作圈数，一般最大不宜超过10圈。 μ=P H ，H 为螺母高度，P 为螺纹螺距。 [ p ] ──螺旋副材料的许用压力，/MPa 。可取 []p =18~25MPa 。 对梯形螺纹，h ＝0.5P ，式（1）可演化为设计计算式： 8.02≥d ] [p F ? (2) MPa P 25~18][= 取MPa P 20][=
液压传动课程设计计算说明书 设计题目: 专用铣床液压系统设计 学院: 机电工程学院 专业: 机械设计制造及其自动化 班级: 11机三 姓名: 张敏 指导老师: 徐建方 12月28日
目录 摘要————————————————————————————3 一．设计目的、要求及题目————————————————————5 ( 一) 设计的目的——————————————————————5 ( 二) 设计的要求——————————————————————5 ( 三) 设计题目———————————————————————6 二．负载——工况分析——————————————————————7 1、工作负 载—————————————————————————7 2、摩擦阻 力—————————————————————————7 3、惯性负 荷—————————————————————————7三．绘制负载图和速度图—————————————————————8
四．初步确定液压缸的参数————————————————————10 1、初选液压缸的工作压 力——————————————————11 2、计算液压缸尺 寸—————————————————————12 3、液压缸工作循环中各阶段的压力、流量和功率的计算 值如下表—13 4、绘制液压缸的工况图( 图 3) ————————————————14 5、液压缸工况分析—————————————————————15 五．拟定液压系统图———————————————————————16 1、选择液压基本回 路————————————————————16 2、组成系统 图———————————————————————错误!未定义书签。 六．选择液压元件————————————————————————22 1、确定液压泵的容量及电动机功
目录 引言 (2) 第一章明确液压系统的设计要求 (2) 第二章负载与运动分析 (3) 第三章负载图和速度图的绘制 (4) 第四章确定液压系统主要参数 (4) 4.1确定液压缸工作压力 (4) 4.2计算液压缸主要结构参数 (4) 第五章液压系统方案设计 (7) 5.1选用执行元件 (7) 5.2速度控制回路的选择 (7) 5.3选择快速运动和换向回路 (8) 5.4速度换接回路的选择 (8) 5.5组成液压系统原理图 (9) 5.5系统图的原理 (10) 第六章液压元件的选择 (12) 6.1确定液压泵 (12) 6.2确定其它元件及辅件 (13) 6.3主要零件强度校核 (15) 第七章液压系统性能验算 (16) 7.1验算系统压力损失并确定压力阀的调整值 (17) 7.2油液温升验算 (18) 设计小结 (19) 参考文献 (21)
引言 液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。 液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。 液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。 第一章明确液压系统的设计要求 要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统。要求实现的动作顺序为：启动→快进→工进→快退→停止。液压系统的主要参数与性能要求如下：轴向切削力F t=20000N，移动部件总质量G＝10000N；快进行程l1=100mm，工进行程l2=50mm。快进、快退的速度为5m/min，工进速度0.1m/min。加速减速时间△t=0.15s；静摩擦系数f s＝0.2；动摩擦系数f d＝0.1。该动力滑台采用水平放置的平导轨，动力滑台可在任意位置停止。
目录 第1章绪论 (2) 第2章载荷计算 (6) 2.1 尺寸设计 (6) 2.1.1.桥架尺寸的确定 (6) 2.1.2.主梁尺寸 (6) 2.1.3.端梁尺寸 (6) 2.2 固定载荷 (7) 2.3 小车轮压 (8) 2.4 动力效应系数 (9) 2.5 惯性载荷 (9) 2.6 偏斜运行侧向力 (10) 2.6.1满载小车在主梁跨中央 (10) 2.6.2 满载小车在主梁左端极限位置 (11) 2.7扭转载荷 (11) 第3章主梁计算 (13) 3.1 内力 (13) 3.1.1垂直载荷 (13) 3.1.2水平载荷 (15) 3.2强度 (17) 3.3 主梁稳定性 (21) 3.3.1 整体稳定性 (21) 3.3.2 局部稳定性 (21) 第4章端梁计算 (22) 4.1 载荷与内力 (22) 4.1.1垂直载荷 (22) 4.1.2水平载荷 (24) 4.2疲劳强度 (27) 4.2.1 弯板翼缘焊缝 (27) 4.2.2 端梁中央拼接截面 (28) 4.3 稳定性 (29) 4.4 端梁拼接 (30) 4.4.1 内力及分配 (30) 4.4.2翼缘拼接计算 (32) 4.4.3腹板拼接计算 (33) 4.4.4端梁拼接接截面1-1的强度 (35) 第5章主梁和端梁的连接 (37) 第6章总结 (38) 参考文献 (40)
第1章绪论 桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。 桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机三种。 普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。 起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。 起重机运行机构的驱动方式可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮；另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用制动器、减速器和电动机分散安装的驱动方式。 起重机运行机构一般只用两个主动和两个从动车轮，如果起重量很大，常用增加车轮的办法来降低轮压。当车轮超过四个时，必须采用铰接均衡车架装置，使起重机的载荷均匀地分布在各车轮上。 桥架的金属结构由主梁和端梁组成，分为单主梁桥架和双梁桥架两类。单主梁桥架由单根主梁和位于跨度两边的端梁组成，双梁桥架由两根主梁和两根端梁组成。主梁与端梁刚性连接，端梁两端装有车轮，用以支承桥架在高架上运行。主梁上焊有轨道，供起重小车运行。桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。 箱形结构又可分为正轨箱形双梁、偏轨箱形双梁、偏轨箱形单主梁等几种。正轨箱形双梁是广泛采用的一种基本形式，主梁由上、下翼缘板和两侧的垂直腹
前言 液压系统的设计是整机设计的一部分，通常设计液压系统的步骤的内容大致如下： （1）：明确设计要求，进行工况分析； （2）：确定液压系统的主要性能参数； （3）：拟订液压系统系统图； （4）：计算和选择液压件； （5）：估算液压系统的性能； （6）：绘制工作图，编写技术文件。 明确设计要求，就是明确待设计的液压系统所要完成的运动和所要满足的工作性能。具体应明确下列设计要求：（1）主系统的类型，布置方式，空间位置； （2）执行元件的运动方式，动作循环及其范围； （3）外界负载的大小，性质几变化范围，执行元件的速度机器变化范围； （4）各液压执行元件动作之间的顺序，转换和互锁要求； （5）工作性能如速度的平稳性，工作的可靠性，装换精度，停留时间等方面的要求；
（6）液压系统的工作环境，如温度及变化范围，湿度，震动，冲击，污染，腐蚀或易燃等。 （7）其他要求，如液压装置的重量，外形尺寸，经济性等方面的要求。 一、总体设计思路 （1）该铆接机是汽车大梁铆接生产线中的铆接设备，该机由液压站（包括油箱、电动机、液压发生器等）电器控制箱、铆钳、铆接动力液压缸、悬吊装置、小车等部分组成。 2）液压装置采用液压站的行式，板式液压阀装在一个集成块的四个侧面上，进排油管路布置在集体成块下面，输出、回油管路不止在集成块顶面；增压器为分离结构。集成块体兼做增压器高压小缸，大缸单独制作，小缸和大缸同过螺钉连为一体，液压装置结构紧凑，装配维护方便。 3）液压回路：该液压系统中采用了三种回路：
①调压回路，系统中采用了单级调压回路，在泵1的出口处设置并联的溢流阀来控制泵出口的最高工作压力，从而达到系统工作时所需的压力。 ②设有增加回路，系统采用了但作用增加器的增压回路，系统选用的低压油泵，如果只用泵的输出的最高工作压力，且无法完成铆接时所需的高压工作压力，如果采用高压油泵，从工作要求上考虑时，可行的，但是从经济高度上考虑是不划算的，所以系统中没了单作用增加器的增压回路，以提高铆接中所需的工作压力，这样不管是从工作角度，还是从经济角度上考虑，都是非常合理的。 ③采用了调速阀的节流调速回路，由于液压系统中的流量是不稳定，从而导致液压缸的液压杆的运动速度也不稳定，所以回路中设有调速阀来调速，这样就确保了铆接中运动的平稳，从而大大提高了铆接的综合性能。
20吨起重机单梁设计说明书 1.设计规范及参考文献 中华人民共和国国务院令（373）号《特种设备安全监察条例》 GB3811—2008 《起重机设计规范》 GB6067—2009 《起重机械安全规程》 GB5905-86 《起重机试验规范和程序》 GB/T14405—93 《通用桥式起重机》 GB50256—96 《电气装置安装施工及验收规范》 JB4315-1997 《起重机电控设备》 GB10183—88 《桥式和门式起重机制造和轨道安装公差》 JB/T1306-2008 《电动单梁起重机》 GB164—88 《起重机缓冲器》 GB5905—86 《低压电器基本标准》 GB50278-98 《起重设备安装工程及验收规范》 GB5905—86 《控制电器设备的操作件标准运动方向》 ZBK26008—89 《YZR系列起重机及冶金用绕线转子三相异步电动机技术条件》2.设计指标 2.1设计工作条件 ⑴气温：最高气温40℃；最低气温-20℃ ⑵湿度：最大相对湿度90% (3)地震：地震基本烈度为6度 2.2设计寿命 ⑴起重机寿命30年 ⑵电气控制系统15年 ⑶油漆寿命10年 2.3设计要求 2.3.1 安全系数 2.3.1.1钢丝绳安全系数n≥5 2.3.1.2结构强度安全系数
载荷组合Ⅰ n≥1.5 载荷组合Ⅱ n≥1.33 2.3.1.3抗倾覆安全系数n≥1.5 2.3.1.4 机构传动零件安全系数 n≥1.5 2.3.2钢材的许用应力值（N/mm2） 表1
［σs］-钢材的屈服点； [σ]-钢材的基本许用应力； [τ]-钢材的剪切许用应力； [σc]-端面承压许用应力； 2.3.3螺栓连接的许用应力值（N/mm2） 10.9级高强度螺栓抗剪[τ]=350 2.3.4焊缝的许用应力值（N/mm2） 对接焊缝: [σw] = [σ] (压缩焊缝) [σw] = [σ] (拉伸1、2级焊缝) [σw] = 0.8[σ] (拉伸3级焊缝) [τw]= [σ]/21/2(剪切焊缝) 角焊缝: (拉、压、剪焊缝) [τw]= 160（Q235钢）200（Q345钢）2.3.5起重机工作级别： 利用等级 U5 工作级别 A4 机构工作级别为 M5 3.设计载荷 3.1竖直载荷
目录 摘要 (2) 前言 (3) 第1章液压传动概述 (4) 1.1 液压传动的工作原理及组成 (4) 1.2 液压传动的特点 (5) 1.3 液压工作的介质 (6) 第2章总评方案 (8) 2.1 工况分析 (8) 2.2 确定液压系统方案 (9) 第3章确定主要参数 (15) 3.1 计算液压缸的尺寸流量 (15) 3.2 计算液压泵的电机功率 (19) 3.3 液压泵的气穴、噪声 (23) 第4章选择液压元件 (25) 4.1 选择阀的类型 (25) 4.2 选择液压元件确定辅助装置 (27) 总结 (32) 致谢 (33) 参考文献 (34)
摘要 面对我国经济近年来的快速发展，机械制造工业的壮大，在国民经济中占重要地位的制造业领域得以健康快速的发展。制造装备的改进，使得作为制造工业重要设备的各类机加工艺装备也有了许多新的变化，尤其是孔加工，其在今天的液压系统的地位越来越重要。 镗床液压系统的设计，除了满足主机在动作和性能方面规定的要求外，还必须符合体积小、重量轻、成本低、效率高、结构简单、工作可靠、使用和维修方便等一些公认的普遍设计原则。液压系统的设计主要是根据已知的条件，来确定液压工作方案、液压流量、压力和液压泵及其它元件的设计。 综上所述，完成整个设计过程需要进行一系列艰巨的工作。设计者首先应树立正确的设计思想，努力掌握先进的科学技术知识和科学的辩证的思想方法。同时，还要坚持理论联系实际，并在实践中不断总结和积累设计经验，向有关领域的科技工作者和从事生产实践的工作者学习，不断发展和创新，才能较好地完成机械设计任务。 关键词：液压缸液压泵换向阀
*****大学 本科生毕业设计说明书（毕业论文） 题目：叉车液压系统设计 姓名：*** 学号：******** 专业：流体传动与控制 班级：液压***班 指导教师：*****
摘要 随着现代文明社会的发展，叉车的使用越来越普遍。叉车主要用途是进行装卸，堆垛和拆垛以及短途的搬动工作。由于叉车具有良好的机动性，又有较强的适用性。适用于货物多，货量大且必须迅速集散和周转的部门使用，因此叉车港口码头，铁路车站，仓库货场几乎不可缺少的机种。由于社会对叉车的需求不断加大，使叉车的性能得到了改善，数目，品种和规格也不断增多，使用范围也不断增多. 随着我国经济建设步伐的加快,各项工程建设也会不断增多，工程建设中也就离不开起重机械。目前起重机的控制系统主要是机械液压控制，随着电液比例控制技术和电子技术在控制系统中的比重越来越大以及它的优越性，电液控制将是主要发展潮流。随着液压元件、微机技术和信息技术的不断发展，智能液压起重机即将出现。那时这种“巨人”可以替代人们做更多的繁重工作，为人类的发展起到无法估计的作用。 关键词：叉车、电液控制、液压元件
Abstract: Along with the development of modern civilized society, the use of forklift truck is more and more common. The purpose of forklift truck loading and unloading, storage and open and the short form the move work. Because have good mobility, forklift truck and a strong applicability. Apply to more than goods, the volume and must be quickly distribution and the department, so use turnover forklift ports, railway station, warehouse almost indispensable freight model. Because of the social demand for forklift truck increasing, make the performance of the forklift truck improved varieties and specifications, and the number is growing, using range and grow. As China's economic construction, speed up the pace of the engineering construction will also increase; engineering construction also cannot leave the hoisting machinery. At present the control system is mainly crane mechanical hydraulic control, with electro-hydraulic proportional control technology and electronic technology in control system is more and more big and the proportion of its superiority, the electro-hydraulic control will be the main development trend. Along with the hydraulic components, computer technology and information technology, the development of the intelligent hydraulic crane are coming in. Then the "giant" can replace people do harder work for human development have can't estimate role. Keywords: forklift、electro-hydraulic control、hydraulic components
浙江海洋学院 港口起重机械课程设计说明书 设计题目: 臂架型起重机起升机构设计 专业 : 机械设计制造及其自动化 班级 : 姓名： 学号： 2013年1月9号
摘要：桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。这种起重机广泛用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机3种。本次设计的是桥式起重机的起升机构设计，起升机构是起重机械中最重要、最基本的机构，其作用是提升或下降货物；起升机构通常主要由取物装置、钢丝绳卷绕系统、制动系统、减速传动装置、驱动装置等组成。本次设计卷筒组、吊钩组、电动机、减速器、联轴器等。 关键词：桥式起重机、起升机构、吊钩、卷筒、电动机、减速器、联轴器、钢丝绳、滑轮、制动器。 第一章设计课题及起升机构传动方案的选择 1.1主要性能及技术参数 起重量（t）工作级别 起升高度（m）起升速度 （m/min）H h 5 M5 12 6 30 表.1 1.2 起升机构传动方案选择 起升机构一般由驱动装置(包括电动机、联轴器、制动器、减速器、卷筒等)、钢丝绳卷绕装置(包括钢丝绳、卷筒、定滑轮和动滑轮)、取物装置和安全保护装置组成。电动机驱动是起升机构的主要驱动方式。当起重量在50t以下时，常见的桥式起重机的起升机构布置方式如图1所示； 图1起升机构配置方案 图中：1.减速器 2.制动器 3.联轴器 4.浮动轴 5.发动机 6.卷筒 7.卷筒支座
1 设计课题 1.1设计要求 设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据 运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为20000N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。
2 液压系统的发展概况 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。 由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。 液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的部压力损失，以减少功率损失。主要表现在改进元件部流道的
压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。 减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，通过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。 另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。 电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化可以提高工作可靠性，实现液压系统柔性化、智能化，改变液压系统效率低，漏油、维修性差等缺点，充分发挥液压传动出力大、贯性小、响应快等优点,其主要发展动向如下：[1]
一、设计题目及其要求 1、1题目： 设计一台汽车变速箱体孔系镗孔专用组合机床的液压系统。要求该组合机床液压系统要完成的工作循环是：夹具夹紧工件～工作台1快进～工作台2工进～终点停留～工作台快退～工作台起点停止～夹具松开工件。该组合机床运动部件的重量（含工作台基多轴箱）为20000N，快进、快退速度为6m/min，一工进的速度为800～1000mm/min，二工进的速度为600～800mm/min，工作台的最大行程为500mm，其中工进的总行程为300mm，工进是的最大轴向切削力为20000N，工作台采用山字形～平面型组合导轨支撑方式，夹具夹紧缸的夹紧行程为25mm，夹紧力在20000～14000N之间可调，夹紧时间不大于一秒钟。 依据以上题目完成下列设计任务： 1）、完成该液压系统的工况分析，系统计算并最终完成该液压系统工作原理图的工作； 2）、根据已完成的液压系统工作原理图选择标准液压元件； 3）、对上述液压系统钟的液压缸进行结构设计，完成液压缸的相关计算何部件装配图设计，并对其中的1～2个非标零件进行零件图设计。 1、2明确液压系统设计要求 本组合机床用于镗变速箱体上的孔，其动力滑台为卧式布置，工件夹紧及工进拟采用液压传动方式。 2、夹紧时间不大于一秒钟，按一秒计算。 3、属于范围数值取中间值。 二、工况分析 2、1 动力滑台所受负载见表2-1，其中 静摩擦负载：= Ffsμ×20000N=3600N s ? =G 动摩擦负载：= Ffdμ×20000N=2400N d ? =G
F /KN 惯性负载： N N t v g G F 10202 .01 .08.920000=?=??= α 式中 s μ、d μ，分别为静、动摩擦因数，考虑到导轨的形状不利于润滑油的储存，分别取s μ=、d μ=。 v ?，启动或者制动前后的速度差，本例中v ?=s t ?，启动或者制动时间，取t ?= 2、2 由表1-1和表2-1可分别画出动力滑台速度循环图和负载循环图如图2-1和2-2 6 图2-2
优秀设计 XXXX大学 毕业设计说明书 学生姓名：学号： 学院： 专业： 题目：桥梁式集装箱起重机设计 指导教师：职称: 职称: 20**年12月5日
目录 前言 (2) 一主要设计内容及参数 (4) 二主梁结构设计 (5) 三小车设计 (7) 四起吊机构设计 (12) 五支架设计 (14) 设计小结 (15) 参考文献 (16)
前言 起重机被喻为“巨人之臂”，是广泛用于国民经济各部门进行物质生产和装卸搬运的重要设备。起重机的设计制造，从一个侧面反映了国家的工业现代化水平。我国起重机制造业奠基于20世纪50年代。70年代以来，起重机的类型、规格、性能和技术水平获得很大的发展。近年来在物流和工业企业发展的带动下，起重机行业进入飞速发展时期。 起重机主要分为桥梁式、悬臂式、塔式、龙门式、拉索式、液压伸缩臂式等形式。本设计以桥式双梁单小车集装箱起重机为例，介绍起重机的设计思路、设计内容以及设计方法。 起重机设计主要根据客户要求，在符合国家标准及机械工业标准中对起重机的要求下进行设计。设计方案的选择主要通过与客户沟通取得一致意见后确定，设计内容主要包括在起重机的实际工作环境下确定起重机的最大额定载荷、非正常载荷（如冲击载荷，风力载荷、震动载荷等）、操纵形式、使用寿命、检修方式以及安全等级等；确定起重机主要零部件的选材以及机加工和材料处理的方法；确定起重机的工作级别；确定其主要受力梁的截面形式、截面大小以及梁的材料选择和加工方法。由于桥梁式起重机体积和质量都比较大，所以在设计过程中还应考虑起重机的运输方案和安装方法。
一主要设计内容及参数 1、起重机首先要确定的是工作级别 本设计的起重机用于集装箱生产制造或物流行业。 起吊件为生产下线的集装箱，或物流行业待装货的集装箱，所以都是空箱。起吊重量为5T 根据起重机行业标准，不管是集装箱生产行业还是物流行业都是生产节奏比较快的，因此该起重机的工作级别定为A5级，起吊机构工作级别为M5。 2、根据以上所规定级别设置设计内容及参数 a.主梁结构 主梁涉及到的主要设计内容或参数主要有：主梁的截面形式、截面大小、所用材料、制作方法、主梁上平面的平面度、侧面的平面度和垂直度、主梁应该具有的上拱度，还有主梁上的轨道安装等等。 b.支架结构 支架需要设计的主要内容和参数包括：截面形式、截面大小、使用材料、制作方法、支腿的垂直度误差、支腿与地面的连接方式等等。 c.小车机构 小车机构要设计的主要内容和参数包括：小车架设计；起吊机构设计； 小车行走机构设计。根据起吊重量设计小车架截面；根据所需要元件的安装位置设计小车架的结构；根据工作级别设计行走机构中电机的功率和类型； 根据起吊高度确定卷筒的直径和长度；根据工作级别确定主电机的功率以及减速机的型号。确定其他一些元件的型号。 d.控制机构 控制机构主要设计其控制室的制作和安装、控制电路的安装、进出控制室的方法。控制室的制作和安装应符合起重机行业标准中的相关内容；控制电路属于电气范畴在此不予讨论。 f.安装调试 根据起重机行业标准规定，起重机在生产完备后需要在本厂安装调试，合格后方能出厂。调试的主要内容有小车的运行情况；司机室的视野状况和温度；在1.25倍额定起重量下把小车开到中跨，持续30分钟，卸载后主梁不得有永久变形，主梁和其它部件上的油漆不得有剥落现象，小车架不能有永久变形。
课程设计 课程名称机电液综合设计项目 题目名称卧式半自动组合机床液压系统及其有关装置设计学生学院机电工程学院 专业班级08级机电（6）班 学号 学生姓名 指导教师 2011年12 月18 日
广东工业大学课程设计任务书 卧式半自动组合机床液压系统及其有关装置 题目名称 设计 学生学院机电工程学院 专业班级08机电6班 姓名柳展雄 学号3108000566 一、课程设计的内容 综合应用已学的课程，完成卧式半自动组合机床的液压系统的原理设计、液压系统的设计计算、液压系统元部件的选择、液压基本回路的实验验证、液压集成油路的设计、液压集成块的设计等。 二、课程设计的要求与数据 1．机床系统应实现的自动工作循环 (手工上料) →(手动启动) →工件定位(插销)→夹紧工件→动力头(工作台)快进→慢速工进→快退→停止→工件拔销→松开工件→（手工卸料）。 要求工进完了动力头无速度前冲现象。工件的定位、夹紧应保证安全可靠，加工过程中及遇意外断电时工件不应松脱，工件夹紧压力、速度应可调，工件加工过程中夹紧压力稳定。 2．工件最大夹紧力为F j；工件插销定位只要求到位，负载力小可不予计算。3．动力头快进、快退速度v1；工进速度为v2可调，加工过程中速度稳定；快进行程为L1，工进行程为L2；工件定位、夹紧行程为L3，夹紧时间t=1s。 4．运动部件总重力为G，最大切削进给力（轴向）为F t； 5．动力头能在任意位置停止，其加速或减速时间为△t；；工作台采用水平放置的平导轨，静摩擦系数为f s，动摩擦系数为f d。
设计参数表 序号 F j (N) F t (N) G (N) v1 (m/m in) v2 (mm/mi n) L1 (mm ) L2 (mm ) L3 (mm ) △t (s) f s f d 1 4 600 300 00 5500 6 30～ 1000 140 60 40 0.1 2 0.2 2 0. 1 三、课程设计应完成的工作 (一) 液压系统设计 根据设备的用途、特点和要求，利用液压传动的基本原理进行工况分析，拟定合理、完善的液压系统原理图，需要写出详细的系统工作原理，给出电磁铁动作顺序表。再经过必要的计算确定液压有关参数，然后按照所得参数选择液压元件、介质、相关设备的规格型号（或进行结构设计）、对系统有关参数进行验算等。 （二）系统基本回路的实验验证 以小组为单位设计实验验证回路，经老师确认后，由该组成员共同去液压实验室在实验台上进行实验验证。该部分说明书的撰写格式可参考液压课程实验报告，实验过程要拍一定数量的照片。 （三）液压装置结构设计 由指导老师选出其中一个小组成员的设计方案和数据，由该组成员共同完成该方案液压系统的集成块组的结构设计，尽量做到每个小组成员负责其中的一个集成块的设计。集成块之间必须考虑到相互之间的连通关系，是一个完整的液压系统的集成块。 （四）绘制工程图、编写设计说明书 1. 绘制液压系统原理图
机械课程设计说明书 题目：50/10吨通用桥式起重机小车设计 班级：机自041218 姓名： 学号：200422060
目录 设计任务书-----------------------------------------------------------------------------------------------1 概述------------------------------------------------------------------------------2第1章小车主起升机构计算-------------------------------------------------------------7 1.1 确定传动方案，选择滑轮组和吊钩组---------------------------------7 1.2选择钢丝绳-------------------------------------------7 1.3确定卷筒尺寸并验算强度--------------------------------8 1.4初选电动机-------------------------------------------10 1.5选用标准减速器---------------------------------------11 1.6 校核减速器输出轴强度--------------------------------------------------11 1.7 电动机过载验算和发热验算--------------------------------------------11 1.8选择制动器--------------------------------------------12 1.9选择联轴器-------------------------------------------13 1.10验算起动时间-----------------------------------------13 1.11验算制动时间-----------------------------------------14 1.12高速轴计算------------------------------------------15 第2章小车副起升机构计算------------------------------------------------------------17 2.1 确定传动方案，选择滑轮组和吊钩组--------------------------------17 2.2钢丝绳的选择------------------------------------------17 2.3确定卷筒尺寸并验算强度--------------------------------18 2.4初选电动机-------------------------------------------21 2.5选用标准减速器---------------------------------------21 2.6校核减速器输出轴强度----------------------------------22 2.7 电动机过载验算和发热验算-------------------------------------------22 2.8选择制动器--------------------------------------------23 2.9选择联轴器-------------------------------------------23 2.10验算起动时间-----------------------------------------24 2.11验算制动时间-----------------------------------------25 2.12高速轴计算------------------------------------------25 第3章小车运行机构计算-----------------------------------------------------------------------27
