甲壳素是一种白色或灰白色的半透明无定形固体，通常在270℃分解。甲壳素基本上不溶解于水、乙醇、乙醚、稀酸以及稀碱等物质，它可溶于浓度较高的无机酸，但不溶于稀硫酸等稀酸。壳聚在溶液状态时，需要被放置在酸性环境中，但是，由于壳聚糖具有醛基结构，因此，壳聚糖在酸性溶液中易发生降解，从而使壳聚糖溶液粘度下降，通过加入甲醇、丙酮、乙醇等物质可以使壳聚糖的溶液粘度升高，在试验中一般常用乙醇，作用最为明显。由于甲壳质中含有羟基，壳聚糖中同时含有羟基和氨基，因此，壳聚糖和甲壳质可以通过酚化、羧基化、氰化、螫合、水解、醚化、酯化、醛亚胺化、烷化、叠氮化、羟基化、成盐、氧化、卤化、接枝与交联等反应生成不同结构和不同性能的衍生物[29]。 甲壳质通过脱乙酰反应可制得壳聚糖，通常使用质量分数为50%左右的氢氧化钠溶液处理甲壳质并加热到105℃，在该温度下保持两小时，然后将材料水洗至中性，经过抽滤、干燥即可得到白色的壳聚糖。壳聚糖的脱乙酰度和相对分子量受反应温度、反应时间以及碱液浓度的影响，使用蟹虾壳海蟹壳、对虾壳、河虾壳和蚕蛹等原料在同一方法和条件下制备壳聚糖，其中以海蟹壳的产率最高，可见海蟹壳是制备壳聚糖的最佳原料。除此之外，还以使用酶法、微波法等方法制备壳聚糖[30]。2.1.2.2 壳聚糖的纯化及脱乙酰 壳聚糖（Chitosan）的纯化： （1）用天平称取6 g chitosan 于800 ml 1％（V/V）的醋酸溶液中，磁力搅拌 溶解2h，待完全溶解后静置2h，可见烧杯底有大量沉淀； （2）将壳聚糖溶液倒入离心管，用普通天平平衡后，再用高速离心机9 000 rmp, 离心10 min 收集上清，倒入另一干净的1 L 烧杯中； （3）边用磁力搅拌器搅拌，边用5 ％NaOH 溶液缓慢调pH 值到9，静置2 h， 待chitosan 完全析出； （4）再用高速离心机9 000 rmp, 离心10 min，或者使用真空泵抽滤以收集 纯化的chitosan； （5）放入－70 ℃冰箱过夜，用冻干机干燥备用[31]。 壳聚糖（Chitosan）的脱乙酰： 1）用500 ml 三口瓶配40 ％(W/V) NaOH 溶液，与壳聚糖混合，然后将洗 净的磁力搅拌子放入其中； （2）打开磁力搅拌器总开关及加热开关，将反馈式温度计插入硅油中，并将温 度计导线接入仪器后座插口，调节温度计旋钮将温度设定为95℃，待温度达到预定 值时，将三口瓶架入油浴槽，装好冷凝管，打开自来水水龙头和搅拌开关，反应2 h； （3）关闭仪器各开关，将三口瓶架在空中，让瓶底的油滴到用油浴槽内，同时 让温度自然冷切； （4）加入三蒸水稀释后，倒入垫有双层定性滤纸的陶瓷漏斗中，用真空泵抽滤， 多次稀释抽滤洗涤至中性； （5）收集脱乙酰壳聚糖，放入－20 ℃冰箱过夜，用冻干机干燥[31]。 脱乙酰度测定 测定脱乙酰度的方法很多，常用的有FT－IR、NMR、紫外、元素分析等，但是 常用为双突跃电位滴定法，其步骤如下[31]： （1）配制壳聚糖溶液：用电子天平精确称量0.2 g Chitosan 于100 ml 烧杯中， 加入20 ml 0.1 M HCl 溶液，再加40 ml 三蒸水，用保鲜膜封口后磁力搅拌至充分溶解； （2）配制0.4 g/ml NaOH 标准溶液：用电子天平精确称量1.6 g NaOH 于50 ml 烧杯中，溶解后用100 ml 容量瓶定容； （3）用标准缓冲液校正酸度计； （4）边搅拌边滴定，记录数据； （5）用Excel 和Origin 处理数据，画出滴定曲线,得出取代度。 2.1.2.3 壳聚糖改性
现代食品科技 Modern Food Science and Technology 2008, Vol.24, No.10 1079 磁性壳聚糖微球的制备及其应用 杨晋青，叶盛权，郭祀远 （华南理工大学轻工与食品学院，广东广州 510640） 摘要：由新型的高分子材料制成的磁性壳聚糖微球具有很多优良的应用特性。本文着重综述磁性壳聚糖微球的制备方法和性能表征, 介绍其在生物医学，食品工程和废水处理方面的应用进展, 并展望其研究和开发的光明前景。 关键词：磁性壳聚糖微球；改性；医学；食品工程；废水处理 中图分类号：TQ333.99；文献标识码：A ；文章篇号:1673-9078(2008)10-1079-04 Review of Preparation and Application of Magnetic Chitosan Microspheres YANG Jin-qing, YE Sheng-quan, GUO Si-yuan （College of Light Industry & Food Sciences, South China University of Technology, Guangzhou 510640） Abstract: Magnetic chitosan microspheres made from novel polymer materials showed outstanding applied characteristics. In this paper, the preparation and characterization of magnetic chitosan microspheres were reviewed. The applications of magnetic chitosan microspheres in biomedical, food engineering and wastewater treatment were also introduced and their bright futures were prospected for further research and development. Key words: magnetic chitosan microspheres; modification; medicine; food engineering; wastewater treatment 新型的高分子微球材料因其具有很多优良特性为而被广为应用。如粒径小、表面积大、吸附性强，可通过共聚、表面改性赋予其多种功能性基团(如-OH 、-COOH 、-CHO 、-NH2、-SH 等)，进而可结合各种物质，使高分子微球具有多种功能。对于磁性高分子微球，由于其具有磁响应性，在外加磁场的作用下可以很方便地分离、回收。因此，在许多领域有广阔的开发前景[1,2]。 壳聚糖(CTS)是自然界存在的唯一碱性多糖，可由蟹、虾壳中的甲壳素经脱乙酰化反应而制得。其资源丰富，安全无毒，具有独特的分子结构和易于化学修饰、生物可相容性和可再生性等功能。它的胺基极易形成四级胺正离子，有弱碱性阴离子交换作用。壳聚糖在酸性溶液中会溶解，稳定性差[3,4]。将壳聚糖进行交联制成磁性壳聚糖（MCS ）微球[5,6]，不但可提高其稳定性及机械强度，而且使其易与介质分离，利于广泛应用于医学、食品、化工等领域[7]。本文通过对磁性壳聚糖微球的制备方法和性能表征方法及其在生物医药，食品工程和废水处理方面应用的综述，介绍磁性 收稿日期：2008-04-27 基金项目：高等学校博士学科点专项科研基金资助项目(20050561014) 作者简介：杨晋青(1983-),硕士研究生,研究方向:糖类分离提纯新方法新技术 通讯作者：郭祀远，教授 壳聚糖微球有关领域的研究进展情况，并展望其发展 的前景。 1 磁性壳聚糖微球的制备及表征 1.1 乳化交联法 常用的磁性壳聚糖微球制备方法有乳化交联法[8]。将磁性Fe 3O 4粒子加到一定浓度的壳聚糖溶液中，经均质分散，再在适当的温度，pH 和搅拌条件下逐滴加入含有乳化剂的水相中，产生乳液，在常压下自由挥发或用真空抽提使溶剂挥发，通过洗涤、过滤和干燥等过程即可制得磁性壳聚糖微球[9,10]。 1.2 包埋法 1.2.1 磁性高分子微球的制备 运用机械搅拌、超声分散等方法将磁性粒子分散于高分子溶液中，通过雾化、絮凝、沉积、蒸发等过程得到内部包有磁性粒子的高分子微球，常用的包埋材料有壳聚糖、纤维素、尼龙、磷脂、聚酰胺、聚丙烯酰胺等。徐慧显利用葡聚糖制备了具有较好的单分散性磁性葡聚糖微球[11]，董聿生采用反相悬浮包埋技术合成了多分散性的磁性葡聚糖微球[12]。 1.2.2 改性磁性壳聚糖微球的制备 以(NH 4)2Fe(SO 4)2·6H 2O 、NH 4Fe(SO 4)2·12H 2O 和壳聚糖为原料，经羟丙基化、胺基化，采用一步包埋法制备了一种新型的多胺基化磁性壳聚糖微球[13]。此方 DOI:10.13982/j.mfst.1673-9078.2008.10.005
龙源期刊网 https://www.doczj.com/doc/738774704.html, 壳聚糖的制备方法及研究进展 作者：张立英 来源：《山东工业技术》2018年第02期 摘要：壳聚糖作为一种碱性多糖被广泛应用于食品、生物、化工、医疗等领域。本文重点介绍了壳聚糖的制备方法及其研究进展，并对其发展趋势进行了展望。 关键词：壳聚糖；碱性多糖；制备方法 DOI：10.16640/https://www.doczj.com/doc/738774704.html,ki.37-1222/t.2018.02.016 壳聚糖本身的分子结构类似于纤维素，因其多了一个带正电荷的胺基，使其化学性质较为活泼。目前壳聚糖正因其优良的生理活性在食品、化妆品、医药、化工、污水处理等方面展现出广阔的应用前景，近十年来国内外对于壳聚糖的开发研究热度一直持续不减，各种新颖的制备方法也是层出不穷。 1壳聚糖的来源 壳聚糖通常是由甲壳素（又名几丁质）经脱乙酰基作用获得，甲壳素在自然界中广泛存在于高等真菌以及节肢动物（虾、蟹、昆虫等）的外壳中，其中虾壳、蟹壳是工业生产壳聚糖的主要原料。由于大分子间的氢键作用，天然存在的甲壳素构造坚固，化学性质稳定，不溶于水、酸碱和一般的有机溶剂，这也使得甲壳素的应用范围非常有限，因此甲壳素只有经脱乙酰基处理成壳聚糖才能获得广泛应用。 2壳聚糖的制备方法 （1）化学降解法。传统的壳聚糖生产多采用化学降解法。作为壳聚糖工业生产最常用的制备方法，化学降解法简便易行，效率高，整个生产过程容易控制，但该法环境污染较为严重，对周边环境具有一定的破坏性。欧阳涟等从蟹壳中获取甲壳素，并通过脱乙酰反应制备出了壳聚糖。试验探究了影响产物壳聚糖脱乙酰反应的各种因素，如反应温度、碱液含量及反应时间等，最终确定制备高脱乙酰度壳聚糖的条件为反应温度70℃，碱液质量分数47%，反应时间10 h。 （2）微生物培养法。微生物发酵法生产壳聚糖起源于美国，我国从上世纪90年代开始研究。其主要原理是利用微生物自身生产的酶进行催化，从而脱去甲壳素中的乙酰基，进而制备壳聚糖。目前该领域研究重点主要集中在优良菌株的选育和培养基的优化上。 贺淹才等首先采用电解法从培养的黑曲霉湿菌体中制得甲壳素，然后采用碱提取法从培养的黑曲霉湿菌体中制备壳聚糖。试验基于黑曲霉细胞壁的主要成分为蛋白质与甲壳素，而蛋白质带有可电离的基团，于溶液中可形成带电荷的阳离子和阴离子，在外加电场作用下发生迁
国内外可注射缓释微球产品上市及研发情况 一、品种上市情况 发达国家早在二十世纪七、八十年代就已经开始了可注射缓释微球的研发工作，其中LHRH激动剂类似物缓释注射剂是研究最为成功的品种。 第一个产品是曲普瑞林(triptorelin)PLGA微球，由法国Ipsen公司开发，1986年上市，可缓释1个月。 亮丙瑞林(leuprorelin)是LHRH类似物，生物活性为LHRH的15倍。其缓释1个月的微球注射剂由日本武田化学制药公司开发，于1989年进入美国市场，随后有多种LHRH 类似物缓释微球注射剂上市。这些产品临床上都用于治疗一些激素依赖性疾病，如前列腺癌、子宫肌瘤、乳腺癌、子宫内膜异位及青春期性早熟等。 2002年由强生公司研发的利培酮注射缓释微球上市，用于治疗急性和慢性精神分裂症以及其他各种精神病性状态的明显的阳性和阴性症状，每两周注射一次，成功将这一技术应用于小分子化学药领域。 截止目前，美国食品药品管理局（FDA）已批准了8种可注射微球剂型药品（见表1）： 表1 美国FDA批准上市的微球剂型药品
目前我国市场上销售的有4种可注射缓释微球产品，均是国外进口产品：日本武田制药的抑那通（醋酸亮丙瑞林微球）、益普生法国生物技术公司的达菲林（曲普瑞林微球）、西安杨森的恒德（利培酮微球）和瑞士诺华制药的善龙（注射用醋酸奥曲肽微球）。2009年7、8月国家食品药品监督管理局分别批准了北京博恩特药业股份有限公司和上海丽珠制药有限公司的亮丙瑞林注射缓释微球的仿制品种。 除了以上上市品种，由于可注射缓释微球技术的巨大市场潜力，世界各国的制药企业和研发机构正在研究多种药物的这类制剂，如促红细胞生成素（EPO）、γ-干扰素（γ-IFN）、人粒细胞-巨噬细胞集落刺激因子（GM-CSF）、白介素（IL）-1α等。 可注射缓释微球是一个技术壁垒高、市场壁垒低的制剂领域。我国也在积极发展微球技术，不少药物研究院所和企业都积极开展了相关的研发工作，并发表了不少的研究论文，真正产业化的项目较少，和国外的技术还有一定差距。 二、工艺研究概况 可注射缓释微球采用的包封材料为PLGA，制备方法有多种，主要有复乳-液中干燥法、低温喷雾提取法、相分离法、喷雾干燥法等： Ⅰ、复乳-液中干燥法 将PLGA溶解在有机溶媒(二氯甲烷或醋酸乙酯)中，水相中加入定量的多肽成溶液或混悬液。将水相加入上述有机相中，匀化或超声振荡成初乳(w/o)，初乳再转入含PVA的水溶液中，搅拌成复乳(w/o/w)，升高系统温度，除去有机溶媒，固液分离后，干燥得微球。 Ⅱ、低温喷雾提取法
水溶性壳聚糖的制备方法，其特征在于包括以下步骤：（１）、原料处理：将壳体去除肉后，清水漂洗备用；（２）、稀酸处理：用壳体重２～４倍４～１０％的盐酸浸泡１～２天，再用清水漂洗；（３）、碱煮除蛋白脱脂：用２～４倍８～１２％氢氧化钠煮沸２～４小时，用清水漂洗；（４）、再脱钙处理：用２～４倍１０～１５％盐酸浸泡，以除去碳酸钙和磷酸钙，再用清水漂洗；（５）、脱色处理：用２～４倍清水调节ＰＨ值在５左右、在酸性条件下加入１％的ＫＭｎＯ↓［４］至紫红色不褪为止，以除去壳体的有机色素，再用清水漂洗；（６）、还原除去ＭｎＯ↓［２］：将脱色后的壳体浸泡于１～３％的ＮａＨＳＯ↓［３］溶液中，以除去ＭｎＯ↓［２］，再用１～４％的草酸漂白得到白净甲壳素；（７）、脱乙酰度：用２～４倍５５～７０％的浓氢氧化钠在７５～９５℃处理１０～２０小时，获得壳聚糖粗品；（８）、纯化分离：将粗品溶于８～１０倍３～６％稀醋酸，慢慢加入１０％左右的浓碱至出现粘液，冷却至５～２５℃，静置水解２～４小时，用稀盐酸中和至ＰＨ值在８～９，并产生絮状物，不断搅拌，至絮状物不再产生，过滤，洗涤除去氯化钠获得可溶性壳聚糖精品。 壳聚糖的结构、性质及其应用 张洁 海洋药学0844130 摘要：生物相容性好、可降解、对组织和细胞无毒副作用的生物材料一直是生物医学领域研究的热点。壳聚糖(α(1-4)2-氨基2-去氧β-D葡聚糖)是甲壳素脱乙酰得到的天然多糖中惟一的碱性多糖,具有很多优良的特性。本文就壳聚糖的结构、性质及其应用进行综述。 关键词：壳聚糖，结构，性质，应用 壳聚糖(Chitosan，简称CTS)，壳聚糖是由N-乙酰糖胺组成,其中糖胺的含量超过90%,具有黏多糖相似的结构特点,而黏多糖在组织中分布广泛,是细胞膜有机组成成分之一,故壳聚糖具有优异的生物相容性⑴~⑵。表现为无毒、无刺激、无免疫抗原、无热原反应、不溶血,有抗菌消炎、促进伤口愈合,抗酸、抗溃疡、降脂和降低胆固醇的作用⑶~⑸。而且具有直接抑制肿瘤细胞的作用,并可通过活化免疫系统显示抗癌活性,与现有的抗癌药合用可增强抗癌效果,近年来其作为药物微球材料的研究也受到了极大的重视⑹,是一种安全可靠的天然生物活性多糖。本文就壳聚糖的结构、性质及其应用进行综述。 一．壳聚糖的结构与性质1.壳聚糖的来源—甲壳素 壳聚糖来源于一种自然资源十分丰富的线性聚合物一甲壳素，是甲壳素经脱乙酰化反应后得到的一种生物高分子Ⅲ。甲壳素是一种天然多糖类生物高分子聚合物，在自然界中广泛存在于低等生物菌类、藻类的细胞，节支动物虾、蟹、昆虫的外壳，软体动物(如鱿鱼、乌贼)的内壳和软骨，高等植物的细胞壁等，将甲壳动物的外壳通过酸碱处理，脱去钙盐和蛋白质，即可得到甲壳素。甲壳素化学名为[(1，4)一2一乙酰胺基一2一脱氧一B—D-葡萄糖]，分子式为(C8H13N05)。，单体之间以B(1-4)糖苷键连接，分子量一般在lO6左右，理论胺含量为6．9％。甲壳素的化学结构与植物中广泛存在的纤维素结构非常相似(见图l)，故又称为动物纤维素。
壳聚糖及其衍生物的制备 甲壳素（chitin）在自然不仅含量十分丰富，而且可生物降解，是环境友好产品，利用沿海地区丰富的虾蟹壳为原料，可生产出甲壳素，变废为宝，净化环境。甲壳素经浓碱处理去掉乙酰其后得壳聚糖（chitosan），分子结构如下： O O CH2OH OH NH2n O 壳聚糖经化学改性可得系列的衍生物，如：羧甲基壳聚糖、低聚壳聚糖等。这些系列产品在许多方面有着极其广泛的用途。如在医学方面可作为抗癌制剂、手术缝线、人造皮肤、药物载体等；在轻工业上可作为化妆品填料、增白剂、固发剂或增强纸张的光洁度；在环保方面可作为絮凝剂、吸附剂，用于污水处理，还可用作饮料的澄清剂、无毒包装材料等；在农业方面是一种新型植物生长调节剂，促进植物生长、增加产量、提高品质、诱导植物的广谱抗病性，还可用于生产生物农药，用于果蔬保鲜。因此壳聚糖及其衍生物系列产品有很好的潜在需求和市场前景。 一、实验目的 1.了解壳聚糖及其衍生物的应用概况； 2.学习壳聚糖及其衍生物的制备原理和方法； 3.强化学生环保意识，变废为宝； 4.制备2～5g的产品。 二、实验内容 1．利用强碱制备壳聚糖； 2．测定壳聚糖的脱乙酰度。 三、实验原理

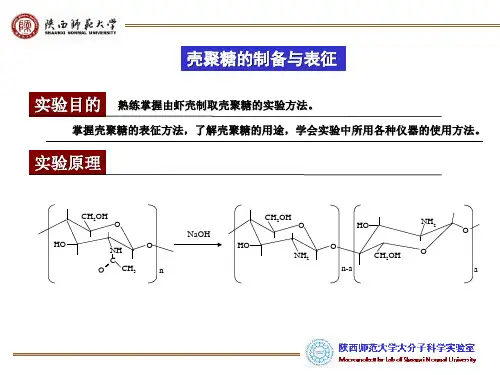

甲壳素是酰胺类多糖，壳聚糖的制备过程，就是酰胺的水解过程。酰胺有如下几种结构： 酰胺可在强酸或强碱条件下水解，对于低分子的酰胺，水解可以进行得比较 完全，但对于多糖来说，强酸更容易水解糖苷键，所以甲壳素的脱乙酰基，一般 情况下不采用强酸水解；相对说来，强碱造成糖苷键的断裂不像强酸那么严重， 所以都用强碱来脱乙酰基。 酸碱滴定法的原理是壳聚糖的自由氨基呈碱性，可与酸定量地发生质子化反应，形成壳聚糖地胶体溶液： 溶液中游离的H+用碱反滴定，这样，从用于溶解壳聚糖的酸量与滴定用去的碱量 之差，即可推算出壳聚糖自由氨基结合酸的量，从而计算出壳聚糖中自由氨基的 含量。 四、实验材料与设备 1．实验设备与仪器 水浴锅，电炉，烧杯，三角瓶，碱式滴定管，电子天平。 2．实验材料与试剂 甲壳素，NaOH，HCl，甲基橙指示剂，乙醇、丙酮。 五、实验步骤 1．壳聚糖的制备 （1）取三个烧杯，编号1﹟、2﹟、3﹟，于每个烧杯中加入甲壳素5g，于1﹟ 烧杯中加入40％NaOH 100mL,2﹟烧杯中加入50％NaOH 100mL, 3﹟烧杯中加入 60％NaOH 100mL,100℃煮沸2h,脱乙酰基。 （2）反应完毕取出，用蒸馏水洗至中性，再用乙醇、丙酮洗涤后，干燥，即得 白色壳聚糖。 2．脱乙酰度的测定 准确称取上述方法制备的三种壳聚糖各0.5g，分别置于250mL三角瓶中，加入
壳聚糖多孔微球制备与表征 摘要:用来源丰富且廉价，并具有许多优良生物性能的壳聚糖为原料，把他配成质量分数为1.5%的溶液，通过与戊二醛交联，用三氯甲烷作为制孔剂，制备一定粒径的壳聚糖多孔微球。用香兰素测试其吸附性能。 关键词：壳聚糖多孔微球吸附制备表征 在可生物降解天然大分子材料中, 壳聚糖是一类从虾、蟹等甲壳类动物中的甲壳素经化学方法脱乙酰基后提取的氨基高分子多糖, 它来源丰富、成本低廉, 是仅次于纤维素的第二大类天然大分子材料[ 1~ 3] . 它具有良好的生物相容性和生物降解性, 是目前唯一具备电正性特点的天然大分子, 已在医药、食品、农业、环保、日化等领域获得广泛的应用. 高分子微球由于其具有高分散性和大比表面积 的特点, 是一种性能优异的载体材料, 在药物控制释放、生物工程、废水处理等方面已被广泛研究, 有着广阔的应用前景[ 4] . 把壳聚糖材料制备成高分子微球,使壳聚糖和高分子微球的优异性能有机结合也是目前国内外较为热点的研究领域[ 5] . 壳聚糖(Chitosan)又称可溶性甲壳质、甲壳胺、几丁聚糖等，化学名为2-氨基-β-1，4-葡聚糖，分子式为:(C6H11O4N)n,结构式为:
壳聚糖它是甲壳质经脱乙酰基而得到的一种天然阳离子多糖。具有可降解性、良好的成膜性、良好的生物相容性及一定的抗菌和抗肿瘤等优异性能。广泛应用于医药、食品、化工、环保等行业，素有万能多糖的美誉[6]。 香兰素是人类所合成的第一种香精,由德国的M·哈尔曼博士与G·泰曼博士于1874年合成成功的。通常分为甲基香兰素和乙基香兰素。甲基香兰素（vanillin），化学名3-甲氧基-4-羟基苯甲醛，外观白色或微黄色结晶，具有香荚兰香气及浓郁的奶香，为香料工业中最大的品种，是人们普遍喜爱的奶油香草香精的主要成份[7]。其用途十分广泛，如在食品、日化、烟草工业中作为香原料、矫味剂或定香剂，其中饮料、糖果、糕点、饼干、面包和炒货等食品用量居多。目前还没有相关报道说香兰素对人体有害。乙基香兰素为白色至微黄色针状结晶或结晶性粉末,类似香荚兰豆香气,香气较甲基香兰素更浓。属广谱型香料,是当今世界上最重要的合成香料之一,是食品添加剂行业中不可缺少的重要原料,其香气是香兰素的3-4倍,具有浓郁的香荚兰豆香气,且留香持久。广泛用于食品、巧克力、冰淇淋、饮料以及日用化妆品中起增香和定香作用。另外乙基香兰素还可做饲料的添加剂、电镀行业的增亮剂,制药行业的中间体[8]。 香兰素为芳香酚类的代表, 被作为模型分子.为此, 针对香兰素分子中含有疏水性的苯环, 我们合成具有疏水性吸附能力的壳聚糖多
甲壳素/壳聚糖的制备与应用 郭建民1,徐晓军2,李林1 (1.宁波市环境保护科学研究设计院,浙江宁波315010; 2.青岛建筑工程学院,山东青岛266000) [摘要]甲壳素/壳聚糖是一种资源丰富、用途广泛的天然高分子。简介了其物理化学性质及 常见的制备方法;详细介绍了功能化甲壳素/壳聚糖近期的研究状况;综述了甲壳素/壳聚糖的应用;展望了我国甲壳素/壳聚糖资源的开发利用趋势。[关键词]甲壳素;壳聚糖;制备;功能化;应用 [中图分类号]TQ282 [文献标识码]A [文章编号]1006-1878(2004)07-0126-03 甲壳素(chitin )学名为无水-N -乙酰基-D -氨基葡聚糖,是一种重要的天然高分子,其结构与纤维素相似,通常分子量为几百万,是多糖化合物中最重要的一种聚氨基葡萄糖。甲壳素因主要来源于节肢动物如虾、蟹等的甲壳而得名。它也广泛存在于低等植物如真菌、藻类的细胞壁中。据统计,自然界中每年甲壳素的生物合成量在1000kt 以上,可见其自然界储量之丰富。 壳聚糖(chitosan )是甲壳素脱乙酰化而得到的一种生物高分子。由于壳聚糖分子中有大量游离氨的存在,其溶解性大大优于甲壳素,兼具有甲壳素的天然、无毒、生物相容性好与易于降解等优点,所以壳聚糖有十分良好的经济应用价值。人们对壳聚糖的研究十分活跃,其应用领域也不断拓宽。 我国有着丰富的甲壳素资源。充分利用现有资源,结合区域优势,加强对甲壳素的开发研究及产业化是我国甲壳素化学工业发展的必然趋势。 1 甲壳素的提取 目前,甲壳素主要还是从工业废弃的虾、蟹壳中 提取。把甲壳中的甲壳素,蛋白质和无机物质分离开,最后再进行脱色,获得纯净的甲壳素,其工艺流程为:虾蟹壳—水洗—酸浸(6%HCl )—碱煮(10% NaOH )—脱色(KMnO 4)—干燥—甲壳素成品。可见甲壳素的制备过程主要由简单的酸碱处理 工艺组成,技术难度不大。但是以这种传统的工艺制得的甲壳素存在着一些不足,如溶解度不高,溶液过滤性差等。近年来又提出了一些新的方法,使传统工艺得到了改进。如采用浓度递减,循环酸浸以及脱蛋白质交叉工艺制取的甲壳素可以获得较高的粘度。但是在甲壳素的制取过程中,对于动物壳中 的蛋白质和有机肥料的综合利用程度低及工艺过程中排放的废水量大等缺点,仍然是甲壳素制备工艺中需要改进的问题。此外,从蚕蛹壳、蝉和蝇蛹中提取甲壳素都有过系统的报道。 由于壳聚糖还是真菌细胞壁的常见组成部分,因此以微生物发酵来制取壳聚糖也有着巨大的环保意义。陈忻等采用生物发酵放射毛霉为原料制备了壳聚糖。研究表明,在反应温度为28℃,摇床转速为250r/min ,p H 为7.4～7.6,培养时间为45h 的条件下,壳聚糖对菌丝体产率为15.68%,脱乙酰度85%～90%。谭天伟等提出了以发酵工业废菌丝体为原料生产壳聚糖的新工艺。该工艺成本低廉,经济效益可观。 2 甲壳素的功能化改性 活性侧基的存在,赋予甲壳素较之其他多糖更强的功能性,而通过化学修饰在高聚物骨架上引入其他基团,从而改变高分子的物理化学性质,赋予其新的功能,即高分子的功能化。它已经成为甲壳素应用研究的一个热点。甲壳素/壳聚糖的功能化主要是利用分子结构中的羟基/氨基等活性基团,通过对其进行酰化、酯化、交联、醚化等反应来完成。功能化后的甲壳素/壳聚糖的物化性质得到了改善而具有优异的功能。2.1 交联反应 为了使壳聚糖得到很好的应用,需要把它制成[收稿日期]2003-12-18;[修订日期]2004-02-12 [作者简介]郭建民(1977— )男,河北省宣化市人,宁波市环境保护科学研究设计院工程师,硕士,主要从事环保药剂的开发与三废处理技术研究。 ? 621?2004年第24卷 化 工 环 保 ENV IRONMEN TAL PRO TECTION OF CHEMICAL INDUSTR Y
2011年第10卷第13期 产业与科技论坛2011.（10）.13 Industrial &Science Tribune 可注射缓释微球的研究进展及展望 □郑 婷 张月红 陈 彤 梁圆圆 焦俊超 【摘 要】可注射缓释微球给药系统因可延长药物的作用时间、减少注射次数、改善患者的顺应性而成为当前药剂研究的一 大热点。本文从微球的制备方法、体内外释药、临床应用等方面介绍了可注射缓释微球在蛋白质多肽类、疫苗类、抗 癌药及其它小分子化学药物上的国内外研究进展， 评价了该类制剂开发中存在的一些问题。【关键词】缓释微球；PLGA ；蛋白质多肽；疫苗【基金项目】本文为河北省自然科学基金资助项目（批准文号：C2011208111）研究成果。【作者简介】郑婷（1985 ），女，河北石家庄人，河北科技大学硕士研究生；研究方向：新型药物制剂 张月红（1986 ），女，河北科技大学硕士研究生；研究方向：新型药物制剂 陈彤（1987 ），女，河北科技大学硕士研究生；研究方向：新型药物制剂梁园园（1989 ），女，河北科技大学硕士研究生；研究方向：新型药物制剂焦俊超（1984 ），男，河北威远生物化工股份有限公司 一、引言 缓释微球是随着生物材料科学、临床医学及药物学的发 展逐渐兴起的一种医药制剂，它是指药物分散或被吸附在高分子聚合物基质中形成的1μm 300μm 的固体颗粒分散体系。微球注射剂的本质特征是作为药物的承载者进入生物体内，使药物释放的部位、速度、方式等具有靶向性和可控性。缓释微球作为一种新型给药技术，其优点主要有：一是通过调节和控制药物的释放速度实现长效的目的。二是微球与某些细胞组织有特殊的亲和性，能被组织器官的网状内皮系统所内吞，实现靶向性。三是改善首过效应，生物利用度高，降低给药剂量。四是提高病人依从性，便于疗效。目前，美国食品药品管理局（FDA ）已批准的8种微球产品中，在我国目前还没有自主开发的微球注射剂申请新药注册，只有仿制的亮丙瑞林微球注射液获准生产。本文主要从多肽、蛋白质类、疫苗类、抗癌药、局麻药等几个方面对缓释微球国内外研究进展进行综述。 二、可注射缓释微球国内外研究进展 （一）蛋白质多肽类缓释微球国内外研究进展。采用生物降解高分子材料如聚乳酸（PLA ）、聚（乳酸－羟基乙酸）共聚物（PLGA ）为骨架材料，包裹多肽、蛋白质类药物制成微球使在体内达到缓释目的，是近十几年来各国学者集中研究的热点。在众多多肽缓释微球中，黄体生成素释放激素（LHRH ）及其类似物是研究最为成功的品种。LHRH 为10个氨基酸组成的小分子多肽，它是由下丘脑分泌的十肽激 素， 能促进垂体合成并释放黄体生成素（LH ）和卵泡刺激素（FSH ），激发青春期发育和调节生殖、生育及性激素产生。曲普瑞林是LHRH 激动剂类似物，其缓释1个月的PLGA 微球由法国Ipsen 公司开发，是第一个多肽微球产品，采用w /o /w 溶剂挥发法制备。醋酸亮丙瑞林是一种强效促性腺激素释放激动剂，1989年每月注射一次的微球制剂在美国、日本等国上市， 1995年3个月注射一次的微球制剂在美国批准用于临床。由于动物及人体皮下或肌肉注射可恒速释药1个月 或3个月，提高了病人依从性。随后布舍瑞林、奥曲肽、兰瑞肽和米诺环素微球产品陆续上市。在国内，多肽、蛋白质类微球主要是上海医药工业研究院负责的可缓释1个月的丙氨瑞林（LHRH －A ）/PLGA 微球，采用复乳溶剂挥发法，动物实验证明其缓释效果良好。另外，由北京博恩特药业有限公司和上海丽珠制药有限公司引进国外技术仿制成功的“醋酸亮丙瑞林缓释微球”获得了国家药品食品监督管理局的生产批准。在我国，“长效多肽微球注射剂项目”被列为国家“九五”攻关课题，到目前为止，我国这一技术还停留在实验室阶段。随着重组蛋白生产技术的提高，作为下游技术的大分子多肽、蛋白类药物如干扰素、肿瘤坏死因子、神经生长因子、促红细胞生成素和重组人生长激素等，由于半衰期短、易失去生物活性，其微球注射剂也在积极研究之中。（二）疫苗类缓释微球国内外研究进展。缓释微球包裹技术开始于20世纪50年代，直到1979年Pveis 和Langer 才首次将这项技术应用于免疫学研究。破伤风类毒素（Tetanus Toxoid ，TT ）疫苗微球注射剂是第一个被世界卫生组织（WHO ）批准的一次性注射疫苗，它采用两种PLGA ，利用w /o /w 复乳溶剂挥发法来制备。一种为50?50的PLAG ，该微球容易被巨噬细胞吞噬；后者采用75?25的PLGA 制成直径10μm 60μm 的微球，动物实验表明这种微球注射剂释药模式与用水溶性TT 免疫相比，可使小鼠获得更高的类毒素抗体水平。文献报道采用PELA 微球包埋乙型肝炎表面抗原（HB －sAg ）通过对小鼠的皮下单次注射免疫和2次口服免疫。结果表明其产生的抗体水平均高于传统铝佐剂3次免疫的效果，说明PELA 微球可大大提高细胞免疫的效果。随着细胞工程、蛋白质工程等生物技术的快速发展，生物和医药的联系越来越紧密，出现了DNA 微球疫苗。用聚乳酸－羟基乙 酸共聚物（PLGA ）包裹编码为Ag85B 、 MPT －64和MPT －83的DNA 制成微球。小鼠体内单剂量注射DNA 微球产生IFN · 18·
壳聚糖的制备 甲壳素是许多甲壳类动物(如虾、蟹)及昆虫等外壳的重要组成成分,同时也存在于菌类的细胞壁中，还可来源于有机酸类，抗生素与酶酿造副产物。甲壳素是一种十分丰富的天然资源，在自然界蕴藏量仅次于纤维素。它不溶于水和酸性介质，甲壳素脱乙酰后形成壳聚糖（CTS）。其溶解性较甲壳素大。它是生物合成的天然高 分子, 葡聚糖,酰度 ( 滴定法、热分析法、气相色谱法、元素分析法、紫外光谱一阶导数、苦味酸分光光度法等。常用的有酸碱滴定法、红外光谱法、紫外光谱法、电位滴定法等。 一、壳聚糖的制备 将虾壳去腿去杂质后,流水冲洗,洗净残余的虾肉,于60℃烘箱中烘干，用研钵
磨碎.称取10g虾壳3份,于100mL5%HCl中浸泡4h至无气泡冒出,再补加50mL5%HCl,浸泡2h,除去虾壳中的钙质和无机盐,抽滤用去离子水洗至中性,加100mL10%NaOH于50℃水浴中加热2h,除去蛋白,过滤,用去离子水80℃水浴中反应4h,水洗至中性,抽滤,烘干后得白色粉末状甲壳素分别为2.08,2.00,2,12g，平均产率为20.6%。 二、壳聚糖制备工艺的设计 30%以下,,但是 ℃进行 , ,真空干燥, 1. ,可与酸定量反应生成盐,且胺基特别稳定,即使在50%氢氧化钠溶液中，在150℃也不会分解,基于上述特性来测定脱乙酰度。准确称取0.2g样品置于250ml三角烧瓶中,加入0.2mol/L盐酸标准溶液25ml,搅拌0.5～1h完全溶解,以甲基橙作指示剂,0.2mol/L氢氧化钠标准溶液滴定过量的盐酸至终点,另取1份样品于105烘箱中
至恒重,测定样品含水量。 这种方法简单,但由于达到终点时,壳聚糖析出沉淀,使终点判定容易产生误差,尤其在样品摩尔质量较大情况下更是如此,从而导致实验的重复性差。而且样品受溶解度影响较大,有时需加热才能使样品完全溶解,这样使盐酸挥发,测定结果受到影响。但这种方法不需大型仪器,操作简便易行,经常操作,积累一定操作经验,会改 2. ,作 单,,应 3. , , 红88与壳聚糖的作用。酸性红88这种带负电荷的染料与壳聚糖大分子上质子化的氨基以1∶1的化学计量形成络和物,此时酸性红88的最大吸收波长为505nm,吸光度达到最低点,可以定量利用这一变色作用。本文用酸性红143,与已知含量壳聚糖作用,测定未知含量壳聚糖。
壳聚糖微球的制备及其在生物医药领域的应用 杨 婷,侯文龙,杨越冬* (河北科技师范学院理化学院,秦皇岛 066004) 摘要:壳聚糖是唯一天然碱性氨基多糖,它具有良好的生物相容性、低毒性和生物可降解性,是制备微球的 良好材料。本文综述了近年来国内外壳聚糖微球的制备方法,如喷雾干燥法、乳化交联法、逐层自组装法、界面 聚合法、溶剂蒸发法以及离子凝胶法,分析了不同制备方法的优点及不足。壳聚糖微球不仅可作为固定化酶或 细胞的载体,而且是一种具有广泛应用前景的新型药物载体,本文还对壳聚糖微球在固定化酶或细胞和包埋药 物领域的应用进行了概述。 关键词:壳聚糖;微球;生物医药;应用 微球能保护包埋物免受外界环境影响,以及屏蔽味道、颜色或气味,降低挥发性和毒性,控制可持续释放等多种作用。近年来,微球已被广泛应用于生物、医药和食品等多个领域[1~2]。壳聚糖(CS)是经甲壳素脱乙酰化的线性高分子,是唯一天然碱性氨基多糖,具有良好的生物相容性、低毒性、生物可降解性,有抗菌、防腐、止血和促进伤口愈合等特殊功能和抗酸、抗溃疡的能力,可阻止或减弱药物在胃中的刺激作用,是制备微球的良好材料,在生物医学[3]、药学[4~8]以及固定酶或细胞[9~10]领域倍受专家青睐。壳聚糖作为药物载体,具有控制药物释放、延长药物疗效、降低药物毒副作用、提高疏水性药物对细胞膜的通透性、增强药物稳定性及改变给药途径等特点,是一种新型药物制剂辅料;壳聚糖作为固定化酶的载体,其机械性能良好、化学性质稳定、耐热性强,特别是分子中含有氨基,容易和蛋白质或酶结合,可络合金属离子,使酶免受金属离子的抑制;另外,壳聚糖来自于生物体,细胞毒性极低、亲和性好、安全性高,是固定细胞的良好材料。因此,近几年壳聚糖微球的制备和应用成为研究的热点。本文主要介绍了喷雾干燥、乳液交联、逐层自组装、界面聚合等多种制备壳聚糖微球的方法及其在生物医药等领域的应用。 1 壳聚糖微球的制备 1 1 喷雾干燥法 喷雾干燥法是工业中制备壳聚糖微球较广泛的方法之一,此方法是以热气流干燥雾化液滴为基础的。图1为喷雾干燥法工艺流程[11],首先将壳聚糖溶于酸性水溶液中,再将其它药物溶解或分散于该壳聚糖溶液,加入合适的交联剂,然后进入喷雾干燥器雾化,形成小液滴,溶剂瞬间蒸发可形成自由流动的粒子。微球的粒径取决于喷嘴的直径、喷雾流率、雾化压力、入口温度和交联程度等因素。Cev her等[12]以壳聚糖微球装载不同质量的盐酸万古霉素,将壳聚糖溶于1%(v/v)酸溶液得到0 5%(w/v)浓度的聚合物溶液,再将不同质量的盐酸万古霉素分散至该聚合物溶液中。然后将配制好的溶液进行喷雾干燥,其过程工艺参数为:入口温度130 2 ,出口温度90 2 ,喷雾流率600NL/h,喷嘴直径0 5m m。装载盐酸万古霉素的壳聚糖微球可以持续的保持药效。H e等[13]制备壳聚糖微球时也采用了喷雾干燥法,将配制好的壳聚糖水溶液与一定比例的戊二醛水溶液混合均匀,然后进行喷雾干燥,所用的喷嘴规格为0 5mm,入口温度与喷雾流率分别为160 和6m L/min,所制备出的壳聚糖微球的粒径在3~12 m之间。Williams等[14]在酸中配制一定比例的壳聚糖溶液,加入交联剂,调整参数:喷嘴直径0 3mm,入口、出口温度分别为142 3 、84 3 ,空气流量始终保持在450NL/h。Shi等[15]向壳聚糖酸溶液中加入 基金项目:河北省自然科学基金项目(B2009000862); 作者简介:杨婷(1984-),女,硕士研究生,主要从事天然产物化学研究工作; *通讯联系人:T el:0335 *******,E mail:kycyy d@https://www.doczj.com/doc/738774704.html,.
甲壳素的化学名称为(1,4)222乙酰胺基222脱 氧2β2D葡萄糖。当甲壳素通过脱乙酰基反应转变为壳聚糖时,由于游离胺基的产生,应用性大为增加。壳聚糖分子链上的胺基和羟基都是很好的配位基团,使其具有很多纤维素不具有的用途,它既是一种天然的高分子螯合剂,可与重金属离子如Hg2+、Cu2+、Ag+形成稳定的螯合物,用于提取回 收金属和从污水中去除有害的重金属离子[1,2] ,又是一种天然的阳离子型絮凝剂,能使水中的悬浮 物凝聚而沉降,用于污水的净化处理[3] 。表征壳聚糖性能的主要参数有:脱乙酰度和分子量,它们都受甲壳素脱乙酰化反应控制。因此甲壳素脱乙酰化反应是基础性研究工作,虽然已有一些论文报道了甲壳素脱乙酰化反应的研究结果[4] ,但尚不系统完全。另外由于壳聚糖的缩醛键结构,在H+ 的攻击下很容易水解,随着存贮时间的增长, 壳聚糖溶液的粘度将发生很大的变化,给应用带来影响。因此,对壳聚糖溶液存贮期间粘度变化的研究也是很有实际意义的。 1 实验部分 111 试剂及原料 所用试剂都是分析纯。甲壳素由青岛某生化公司提供。112 测定方法 脱乙酰度测定采用线性电位滴定法[5] ,溶液 粘度测定采用NDJ24型旋转粘度计测定 [6] 。 113 壳聚糖的制备 将甲壳素与氢氧化钠溶液在三口烧瓶中混合搅拌,在一定温度下回流一定时间后,过滤,洗涤,烘干,产物即为壳聚糖。114 壳聚糖的水解延缓将壳聚糖分别溶于醋酸水溶液,醋酸2乙醇水溶液,醋酸2甲醇水溶液,醋酸2丙酮水溶液,醋酸2丙酮2甲醇水溶液,常温下测定放置不同时间的上述各溶液的粘度。 2 结果和讨论 211 正交实验法确定反应条件 甲壳素脱乙酰化反应需在浓碱介质中进行,加温可有效地加速乙酰化反应,提高碱液浓度和延长反应时间也可以提高脱乙酰度。但是随着脱乙酰化反应条件的强化,甲壳素主链的降解也越来越严重,这又直接影响产品的质量。因此碱液浓度、温度和反应时间都是主要影响因素。控制脱乙酰化反应条件,就可获得不同脱乙酰度的壳聚糖。目前,常采用高温短时间反应和低温长时 间反应的壳聚糖碱液制备方法。韩怀芬等[7] 研究在100～120℃下反应2～4小时制备壳聚糖,脱乙酰度达89.31%。本实验在低温段80～90℃下反应12～16小时。 本实验首先进行三因素三水平L9(34 )正交实验,各因素和各水平见表1。实验结果见表2。对每个样品测其脱乙酰度。 表1 三因素三水平正交试验
产业与科技论坛2011年第10卷第13期 可注射缓释微球的研究进展及展望 □郑 婷 张月红 陈 彤 梁圆圆 焦俊超 【摘 要】可注射缓释微球给药系统因可延长药物的作用时间、减少注射次数、改善患者的顺应性而成为当前药剂研究的一 大热点。本文从微球的制备方法、体内外释药、临床应用等方面介绍了可注射缓释微球在蛋白质多肽类、疫苗类、抗 评价了该类制剂开发中存在的一些问题。癌药及其它小分子化学药物上的国内外研究进展， 【关键词】缓释微球；PLGA；蛋白质多肽；疫苗【基金项目】本文为河北省自然科学基金资助项目（批准文号：C2011208111）研究成果。【作者简介】郑婷（1985～），女，河北石家庄人，河北科技大学硕士研究生；研究方向：新型药物制剂 张月红（1986～），女，河北科技大学硕士研究生；研究方向：新型药物制剂陈彤（1987～），女，河北科技大学硕士研究生；研究方向：新型药物制剂女，河北科技大学硕士研究生；研究方向：新型药物制剂梁园园（1989～），焦俊超（1984～），男，河北威远生物化工股份有限公司 一、引言 缓释微球是随着生物材料科学、临床医学及药物学的发 展逐渐兴起的一种医药制剂，它是指药物分散或被吸附在高分子聚合物基质中形成的1μm～300μm的固体颗粒分散体系。微球注射剂的本质特征是作为药物的承载者进入生物体内，使药物释放的部位、速度、方式等具有靶向性和可控性。缓释微球作为一种新型给药技术，其优点主要有：一是通过调节和控制药物的释放速度实现长效的目的。二是微球与某些细胞组织有特殊的亲和性，能被组织器官的网状内皮系统所内吞，实现靶向性。三是改善首过效应，生物利用度高，降低给药剂量。四是提高病人依从性，便于疗效。目前，美国食品药品管理局（FDA）已批准的8种微球产品中，在我国目前还没有自主开发的微球注射剂申请新药注册，只有仿制的亮丙瑞林微球注射液获准生产。本文主要从多肽、蛋白
实验一：壳聚糖制备工艺 一、实验目的 1、了解制备甲壳质和壳聚糖的意义； 2、学习甲壳质和壳聚糖制备工艺。 二、实验原理 壳聚糖是碱性多糖，有止酸、消炎作用，可抑制胃溃疡。动物实验表明，可降低胆固醇、血脂。国外已报道用作心血管系统降低胆固醇的药物。经分子修饰制得的肝素类似物，具有抗血栓作用，能与肝素妣美。壳聚糖广泛用于食品与医药，如用作药物的载体具有缓释、持效的优点；用于制作人造皮肤、人造血管、人工肾、手术缝合线等。 虾蟹壳含无机盐碳酸钙和磷酸盐约占45%；蛋白和脂肪约占27%；甲壳质约占20-25%（蟹壳含甲壳质17.1-18.2%;龙虾含甲壳质22.5%;虾壳含甲壳质20-25%）甲壳质是聚-2-乙酰氨基-2-脱氧-D-吡喃葡萄糖，以β-（1，4）糖苷键连接而成，是一种线型高分子多糖，天然的中性粘多糖。甲壳质一般与蛋白质或碳酸钙或两者紧密结合在一起。盐酸浸泡处理可除掉壳里的无机盐碳酸钙、磷酸盐，壳中的CaCO3与HCL生成CaCL存在于废酸液中被除掉。碱处理可除掉壳中的蛋白和脂肪。经分离制得的甲壳质为白色无定型粉末，或亮白色半透明的小片状物。甲壳质不溶于水、稀酸、碱溶液和乙醇、乙醚等有机溶剂，溶于无水甲酸、浓无机酸。 浓热碱液与甲壳质作用，可脱掉甲壳质分子结构上的乙酰基，生成壳聚糖。即壳聚糖是由甲壳质在高浓度碱液中脱乙酰制备而成。壳聚糖为可溶性甲壳质，化学名称为聚-2-氨基-2-脱氧-D-吡喃葡萄糖，以β-（1，4）糖苷键连接而成。相对分子量约为12万-59万，是一种大分子阳离子聚合物。壳聚糖不溶于水和一般有机溶剂，不溶于碱，可溶于酸性水溶液（但不溶于硫酸）。 制备高黏度（高分子量）壳聚糖，脱乙酰工艺路线有几条，学生自行设计： 1.60-70℃，40-41%NaOH溶液保温20h； 2.110-120℃，45-50% NaOH溶液反应1h左右； 3.间歇式工艺路线：100℃条件下，45%的NaOH 溶液，1+1间歇反应2次，每次反应1h，每次反应后水洗至中性。 三、实验材料 1.材料与试剂 虾壳，1mol/L盐酸，5%氢氧化钠，95%乙醇，乙醚，硼氢化钠 2.仪器与设备 粉碎机，20目筛，方盘，磁力搅拌器，电磁炉，恒温水浴锅，真空干燥箱，布氏漏斗，抽滤瓶，循环水泵，三口烧瓶，冷凝管，温度计，烧杯，量筒，pH试纸，滤纸，纱布。 四、实验步骤 虾壳（称重，取25g），加1mol/L盐酸溶液，（固液比1:10，搅拌，静置12h）过滤。加5% 氢氧化钠溶液，（固液比1:8），搅拌,隔水煮1h，过滤，得甲壳质，烘干，粉碎，待用。 取5g甲壳质于三口瓶中，加45%氢氧化钠溶液（固液比1:20），再加1% 硼氢化钠，于110-120℃搅拌反应1h，冷却，离心，移去上清液，水洗沉淀，再离心，再移去上清液，水洗沉淀，再移去上清液，以95%乙醇洗涤沉淀，一起倒入抽滤瓶中，抽滤，留滤饼，得壳聚糖，晾干，称重。 五、实验结果 1.测定产品的主要质量指标黏度和脱乙酰度；
