(19 )中华人民共和国国彖知识产权局
(12 )发明专利申请
(21)申请号CN201410777354.7
(22 )申请日2014.12.16
(71)申请人浙江理工大学
地址310018浙江省杭州市下沙高教园区2号路
(72 )发明人魏猛;杨子昂;万军民;彭志勤;王秉;胡智文(74)
专利代理机构杭州斯可睿专利事务所有限公司
代理人周豪靖
(51) Inta
权利要求说明书说明书幅图(54 )发明名称

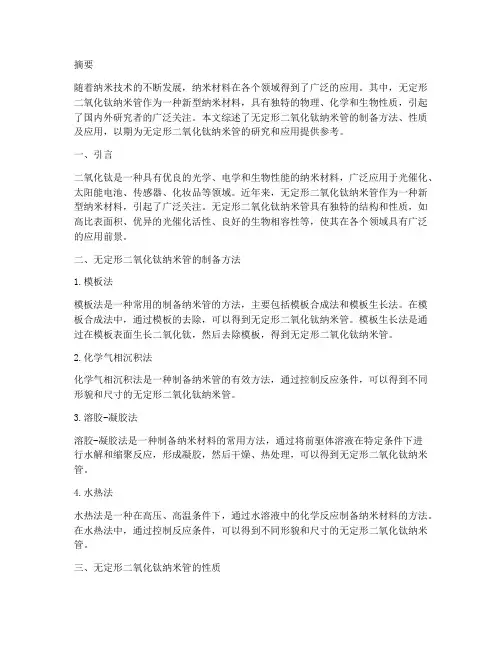

—种二氧化钛纳米管及其制备方
法
(57 )摘要
?种二氧化钛纳米管及其制备方法，以市售
二氧化钛为原料，利用高浓度氢氧化钠为原料，然后经
过?定时间的高温处理，得到钛酸钠中间体，然后将中
间体从高浓度氢氧化钠的溶液中分离出来，将块状的稍
加捣碎，用酸液搅拌洗涤，将中间体转化成钛酸的形
式，再进行加热等处理即可得到二氧化钛纳米管。这种
方法效率高，产率高，不需要高温锻烧，且可以将碱液
酸液回收利用，实现了资源的高效利用，符合低碳
纳米二氧化钛的制备及其光催化活性的评价 实验报告 班级： 组别：指导老师: 小组成员:
实验目的： 1. 培养小组自主设计及完成实验的能力和合作能力。 2. 了解纳米二氧化钛的粒性和物性。 3. 掌握溶胶－凝胶法合成TiO2 的方法。 4. 研究二氧化钛光催化降解甲基橙和亚甲基蓝水溶液的过程和性质。 5. 通过实验，进一步加深对基础理论的理解和掌握，做到有目的合成，提高实验思维 与实验技能。 一、溶胶凝胶法制备二氧化钛 1 实验原理：纳米粉体是指颗粒粒径介于1?100 nm之间的粒子。由于颗粒尺寸的微 细化，使得纳米粉体在保持原物质化学性质的同时，与块状材料相比，在磁性、 光吸收、热阻、化学活性、催化和熔点等方面表现出奇异的性能。 纳米Tiθ2具有许多独特的性质。比表面积大，表面张力大，熔点低，磁性强，光吸收性能好，特别是吸收紫外线的能力强，表面活性大，热导性能好，分 散性好等。基于上述特点，纳米Tiθ2具有广阔的应用前景。利用纳米Tiθ2作光 催化剂，可处理有机废水，其活性比普通Tiθ2(约10 μm)高得多；利用其透明性 和散射紫外线的能力，可作食品包装材料、木器保护漆、人造纤维添加剂、化妆 品防晒霜等；利用其光电导性和光敏性，可开发一种Tiθ2感光材料。如何开 发、应用纳米Tiθ2,已成为各国材料学领域的重要研究课题。目前合成纳米二氧 化钛粉体的方法主要有液相法和气相法。由于传统的方法不能或难以制备纳米级 二氧化钛，而溶胶-凝胶法则可以在低温下制备高纯度、粒径分布均匀、化学活 性大的单组分或多组分分子级纳米催化剂[1 ?3]，因此，本实验采用溶胶-凝 胶法来制备纳米二氧化钛光催化剂。 制备溶胶所用的原料为钛酸四丁脂(Ti(O-C4H9)4)、水、无水乙醇 (C2H5θH)以及冰醋酸。反应物为Ti(O-C4H9)4和水，分相介质为C2H5OH，冰 醋酸可调节体系的酸度防止钛离子水解过速。使Ti(O-C4H9)4 在C2H5OH中水解生成Ti(OH)4,脱水后即可获得TiO2。在后续的热处理过程中， 只要控制适当的温度条件和反应时间，就可以获得金红石型和锐 钛型二氧化钛。 钛酸四丁脂在酸性条件下，在乙醇介质中水解反应是分步进行的，总水解
2012 /2013 学年第 2 学期环保材料课程考核试卷 A■、B□ 课程代码： 17000450 任课教师_施文健考试形式：开卷■、闭卷□ 课程性质：通识□、基础□、专业■、必修■、选修□、考试□、考查■、指选□、跨选□适用年级/专业二年级/环境工程学分/学时数 2/32 考试时间1周…………………………………………………………………………………………………………学号1117030320 姓名陈柱良专业环境工程得分 撰写小论文：环境工程材料――×××研究进展 学生通过对应用于防止、治理、修复环境污染的材料，包括净化材料、环境修复材料以及环境替代材料等材料中就某一种具体的环境工程材料的研究进展进行综述。学生的工作由国内外文献检索、阅读、归纳总结、并对该研究领域进行展望、小论文写作组成。小论文内容：题目、前言（目的意义）、国内外研究现状包括：材料的制备方法、材料表征、理化性能、在环境工程中的应用，写出学生自己的学习后的认识、观点或展望在该领域研究方向及应用前景。具体要求：查阅的中文文献≥10篇、英文文献≥5篇、小论文字数5000字左右、列出参考文献。
二氧化碳纳米管的制备与应用 前言： 纳米TiO 2是一种重要的无机功能材料,多呈颗粒状，它在环境光催化领域作为催化剂已引起广泛重视[1,2]。由于其具有无毒、气敏、湿敏、介电效应、光电转换、光致变色及催化活性高、氧化能力强、稳定性好等优点[3,4]而被广泛应用于各种光催化反应技术中,如自洁材料、介电材料、催化剂极载体、传感器、光催化太阳能电池、光裂解水制氢以及光催化降解大气和水中污染物等领域。Ti02纳米管是其又一种存在形式，纳米Ti02在光催化降解水中有机污染物方面有明显的优势[5]，而且还能够解决汞、铬、铅等金属离子的污染问题。由于纳米管具有大的比表面积，因而具有较高的吸附能力，可望提高其光催化性能；特别是若能在管中填充更小的无机、有机、金属或磁性纳米级颗粒形成一维复合纳米材料，将会大大改善Ti02的光电、电磁、催化及抗菌等性能。目前,对TiO 2纳米薄膜、纳米粉体及掺杂改性的纳米TiO 2复合材料的制备、结构相变及其应用已进行了大量研究。但对于TiO 2纳米管的光电性能、催化性能及其应用的研究还处于起步阶段。TiO 2纳米管是纳米TiO 2的一种新的存在形式,与其他形态的纳米TiO 2材料相比,它具有更大的比表面积和更强的吸附能力,有望进一步提高TiO 2的光电转换效率和光催化性能,特别是若能在该纳米管中掺杂部分无机、有机、金属或者磁性材料而制备出复合纳米材料,则TiO 2纳米管的光电性能和催化活性将得到大大的改善。
纳米二氧化钛的制备及其光催化活性评价 实 验 报 告 组别：第七组 组员：曲红玲高晗 班级：应121-2 指导老师：翁永根老师
纳米二氧化钛的制备及其光催化活性评价 一、实验目的 1、掌握利用简单的原料制备纳米材料的基本方法和原理。 2、了解二氧化钛的应用和多种制备方法的优缺点。 3、了解纳米半导体材料的性质。 4、了解纳米半导体光催化的原理。 5、掌握光催化材料活性的评价方法。 二、实验原理 二氧化钛，化学式为2TiO ，俗称钛白粉。多用于光触媒、化妆品，能靠紫外线消毒及杀菌。以纳米级2TiO 为代表的具有光催化功能的光半导体材料，因其颗粒细小、比表面积大而具有常规材料所不具备的优点，以及较高的光催化活性、高效的光点转化性能等，在抗菌除雾、空气净化、废水处理、化学合成及燃料敏化太阳能电池等方面显出广阔的应用前景。 1、纳米二氧化钛的制备 纳米二氧化钛的制备方法有很多。主要分为两类：一类是液相法合成，包括液相沉淀法、液相凝胶法、醇盐水解法、微乳液法及水热法；另一类是气相法合成，包括四氯化钛氢氧焰水解法、四氯化钛气相氧化法、钛醇盐气相氧化法、钛醇盐气相水解法、钛醇盐气相热解法。其中，溶胶凝胶法是近年来制备二氧化钛广泛使用的方法。本试验采用溶胶凝胶法制备二氧化钛。 溶胶凝胶法中，反应物为水、钛酸四丁酯，分相介质为乙醇，冰醋酸可调节体系的酸度防止钛离子水解过度，使钛酸四丁酯在无水乙醇中水解生成()4OH Ti ，脱水后即可得到2TiO 。在后续的热处理过程中，只要控制适当的温度条件和反应时间，就可以得到二氧化钛。 在以乙醇为溶剂，钛酸四丁酯和水发生不同程度的水解反应，钛酸四丁酯在酸性条件下，在乙醇介质中水解反应是分步进行的。 一般认为，在含钛离子溶液中钛离子通常与其它离子相互作用形成复杂的网状基团。上述溶胶体系静置一段时间后，由于发生胶凝作用，最后形成稳定的凝胶。此过程中涉及的反应为： ()()OH H C OH Ti O H H OC Ti 944249444+=+ ()()OH H C TiO H OC Ti OH Ti 942494442+=+ ()O H TiO OH Ti 2242+? 2、光催化活性评价 光触媒在光照条件下（可以是不同波长的光照)所起到的催化作用的化学反应，通称为光反应。光催化一般是多种相态之间的催化反应。 本次试验是进行紫外光催化活性评价，分别通过测量在亚甲基蓝和甲基橙中，反应前
常用的碳纳米管制备方法主要有：电弧放电法、激光烧蚀法、化学气相沉积法（碳氢气体热解法）、固相热解法、辉光放电法、气体燃烧法以及聚合反应合成法等。 电弧放电法 碳纳米管制备 电弧放电法是生产碳纳米管的主要方法。1991年日本物理学家饭岛澄男就是从电弧放电 法生产的碳纤维中首次发现碳纳米管的。电弧放电法的具体过程是：将石墨电极置于充满氦气或氩气的反应容器中，在两极之间激发出电弧，此时温度可以达到4000度左右。在 这种条件下，石墨会蒸发，生成的产物有富勒烯（C60）、无定型碳和单壁或多壁的碳纳 米管。通过控制催化剂和容器中的氢气含量，可以调节几种产物的相对产量。使用这一方法制备碳纳米管技术上比较简单，但是生成的碳纳米管与C60等产物混杂在一起，很难 得到纯度较高的碳纳米管，并且得到的往往都是多层碳纳米管，而实际研究中人们往往需要的是单层的碳纳米管。此外该方法反应消耗能量太大。有些研究人员发现，如果采用熔融的氯化锂作为阳极，可以有效地降低反应中消耗的能量，产物纯化也比较容易。 发展出了化学气相沉积法，或称为碳氢气体热解法，在一定程度上克服了电弧放电法的缺陷。这种方法是让气态烃通过附着有催化剂微粒的模板，在800~1200度的条件下，气态 烃可以分解生成碳纳米管。这种方法突出的优点是残余反应物为气体，可以离开反应体系，得到纯度比较高的碳纳米管，同时温度亦不需要很高，相对而言节省了能量。但是制得 的碳纳米管管径不整齐，形状不规则，并且在制备过程中必须要用到催化剂。这种方法的主要研究方向是希望通过控制模板上催化剂的排列方式来控制生成的碳纳米管的结构，已经取得了一定进展。 激光烧蚀法 激光烧蚀法的具体过程是：在一长条石英管中间放置一根金属催化剂/石墨混合的石墨靶，该管则置于一加热炉内。当炉温升至一定温度时，将惰性气体冲入管内，并将一束激光聚焦于石墨靶上。在激光照射下生成气态碳，这些气态碳和催化剂粒子被气流从高温区带向低温区时，在催化剂的作用下生长成CNTs。 固相热解法
纳米二氧化钛的制备方法及形貌特征 盛丽雯重庆交通大学应用化学08300221 摘要：纳米二氧化钛以其优异的性能成为半导体光催化剂的杰出代表，探寻优良的二氧化钛制备工艺有着重要的现实意义。本文主要介绍了近年来国内外纳米二氧化钛制备工艺的研究状况，根据反应体系的物理形态将制备工艺分成气相、液相、固相三大类进行阐述，在此基础上分析比较了不同制备工艺的优缺点，最后展望了今后的发展方向。 关键词：纳米二氧化钛、制备方法、形貌特征。 1 纳米二氧化钛的制备方法 1．1 气相法 气相水解法利用氮气、氧气或空气作载气，把TiC1 或钛醇盐蒸气和水蒸气分别导人反应器，进行瞬间混合快速水解反应。通过改变各种气体的停留时间、浓度、流速以及反应温度等来调节纳米TiO的晶型和粒径。该方法制得的产品纯度高、分散性好、表面活性大，操作温度较低，能耗小，且对材质纯度要求不是很高，可实现连续生产；但控制过程复杂，并且直接影响着产品的晶型和粒径。气相氧化法是以TiC1 为原料，氧气为氧源，氮气作为载气的氧化反应，反应经气、固分离后制得纳米TiO：。该法制得的产品纯度高、分散性好；但设备结构复杂，材料要求耐高温、耐腐蚀，自动化程度高，研究开发难度大。气相氢氧火焰法以TiC1 ，H2，O：为原料，将TiC1 气体在氢氧焰中(700～1 000℃)高温水解制得纳米TiO。产品一般是锐钛型和金红石型的混晶型，产品纯度高、粒径小、表面活性大、分散性好、团聚程度较小，自动化程度高；但所需温度高，对设备材质要求较高，对工艺参数控制要求精确。气相热解法以TiC1 为原料，在真空或原料惰性气氛下加热至所需温度后，导入反应气体，使之发生热分解反应，最后在反应区沉积出纳米TiO。产品化学活性高、分散性好，可以通过控制反应气体的浓度和炉温来控制纳米TiO的粒径分布；但投资大、成本高。 1．2 液相法 溶胶一凝胶法以钛醇盐Ti(OR) 为原料，经水解与缩聚过程而逐渐凝胶化，再经低温干燥、烧结处理即可得到纳米TiO粒子。该法制得的产品纯度高、粒径小、尺寸均匀、干燥后颗粒自身的烧结温度低；但原料价格昂贵、生产成本高，凝胶颗粒之间烧结性差，产物干燥时收缩大。化学沉淀法将沉淀剂加入TiOSO，H TiO，或TiC1 溶液中，沉淀后进行热处理。该法工艺过程简单，易工业化，但易引入杂质，粒度不易控制，产物损失多。水解法以四氯化钛或钛醇盐为原料，经水解、中和、洗涤、烘干和焙烧制得纳米TiO。该法制得的产品纯度高、粒径均匀；但水解速度快、反应难控制、成本大、能耗高、难以工业化生产。水热法以TiOSO，TiC14或Ti(OR)4为原料，高温高压下在水溶液中合成纳米TiO。该法制得的产品纯度高、粒径分布窄、晶型好；但对设备要求高、能耗较大、操作复杂、成本偏高。在综合对比研究了纳米二氧化钛的各种制备方法后，提出了利用偏钛酸原料廉价易得的特点，简化工艺过程，采用化学沉淀法来制备纳米TiO的工艺方案，并进行了长时间的中试，现就该工艺的特点及中试过程中所遇到的问题进行阐述。 1 气相法制备二氧化钛 气相法一般是通过一些特定的手段先将反应前体气化，使其在气相条件下发生物理或化学变化，然后在冷却过程中成核、生长，最后形成纳米TiO2颗粒。 1.1 化学气相沉积法
南京信息工程大学综合化学实验报告 学院：环境科学与工程学院 专业：08应用化学 姓名：章翔宇 潘婷 袁成 钱勇 2010年6月25号
纳米二氧化钛的制备及性质实验 1、实验目的 熟悉溶胶凝胶法制备纳米二氧化钛的方法及相关操作； 理解二氧化钛吸附实验的原理和操作； 掌握数据处理的方法 2、溶胶凝胶法制备纳米二氧化钛 2.1 需要的仪器 恒压漏斗、茄行烧瓶、量筒、移液管、铁架台、磁力搅拌、磁子、冷凝管、温度计、烘箱、研钵 2.2 需要的试剂 钛酸丁酯异丙醇浓硝酸蒸馏水 2.3 实验步骤 1.50ml钛酸丁酯溶16ml的异丙醇中，摇匀（在恒压漏斗中进行） 得到溶液A 2.取200ml 的蒸馏水，加入0.32 ml 的浓硝酸，摇匀（在茄行烧瓶中进行），得到 溶液B 3.将烧瓶固定在铁架台上，进行磁力搅拌，将溶液A 逐滴滴加至溶液B中，使两溶液 缓慢接触，并进行水解反应，得到溶液C 溶液C室温回流，记载下当时的室温 4.回流分若干天进行，保证回流时间不少于48小时，得到溶液D 5.蒸干方式：将溶液D进行水浴加热85度并不断搅拌将水分蒸发干，得E 6.将E放入烘箱100烘干 7.研磨至粉末状； 2.4 实验结果 1、回流分4天进行，总计回流时间50小时，室温为15℃。 2、经研磨，得到白色细粉末状固体。称量得二氧化钛质量为11.233g,理论产量不小于11.785g，损失为产品转移过程中损失。 3、纳米二氧化钛性质实验 3.1 二氧化钛吸附试验 1、仪器：烧杯（500mL），容量瓶（1000mL），样品瓶（6个），电子天平，磨口瓶，超 声波清洗机，玻璃注射器，过滤器，分光光度计 2、试剂：二氧化钛粉末，染料X-3B（分子量615），蒸馏水 3、实验步骤： 1、用电子天平称取60mg染料，配成1000mL的60mg/L溶液（避光保存）。 2、将烧杯润洗后，倒入100ml染料溶液，再倒入称量好的50mg的二氧化钛粉末。 静置后置于超声波清洗机中（70℃超声40分钟，注意避光）。剩余原液取样保存编
取200mL浓度为1mol/L的TiOSO 4 溶液装入容量为500mL的烧杯中，将烧杯放入高 压蒸气釜内，用温度为125℃的蒸气加热2 h后取出，TiOSO 4 水热解生成的白色偏钛酸，过滤后，用蒸馏水洗涤数次，得含固量为%的偏钛酸备用。取200mL浓度为 1mol/L的TiOSO 4 溶液，在搅拌条件下，用2 mol/L氢氧化钠溶液中和，直至溶液的pH=5，溶液中生成胶状二氧化钛前驱体正钛酸，过滤后，用蒸馏水洗涤数次，得含固量为%的正钛酸备用。 1.载银二氧化钛的制备方法： 分别在46gH 2TiO 3 和195gH4TiO4中加入50mL浓度为L的AgNO3溶液，磁力搅拌并加热 直至大部分水挥发，置于80℃的干燥箱中烘干，取出碾磨得未煅烧的载银粉体；在偏钛酸和正钛酸上进行载银的样品分别记为AT1和AT2。分别将AT1和AT2放入马弗炉中，在空气环境下分别以2℃/min速度从室温加热至700℃或900℃煅烧并保温2 h，取出自然冷却后，放入研磨机内研磨4h得含银%的载银二氧化钛粉体。700℃和900℃煅烧后AT1和AT2载银粉 2.溶胶凝胶法制备纯TiO2 薄膜 以钛酸丁酯为前驱体，按n［Ti( OC 4H 9 ) 4 ］∶n［C 2 H 5 OH］∶n［NH( CH 2 CH 2 OH) 2 ］∶ n［H 2 O］=1∶23∶2．5∶10摩尔配比，先将2 /3 无水乙醇、钛酸四丁酯和二乙 醇胺混合，搅拌2 h。再将余下1 /3 无水乙醇和去离子水的混合溶液逐滴加入上述溶液中，继续搅拌 h，得到稳定澄清的溶胶溶液，静置48h。采用自制的拉膜机，以石英玻璃为薄膜载体(实验前依次经过丙酮、水、乙醇超声清洗10 min)，每浸渍提拉一层膜在100℃下干燥10 min，涂膜四层后，将样品置于马弗炉中以 约2℃·min－1升温到600℃保温2 h 后，随炉温冷却，制得纯TiO 2 薄膜。 3.在空心微球表面定向生长TiO2纳米棒 配制1mol/L的钛酸四丁酯甲苯溶液, 将空心微球在其中浸没10min, 然后抽滤,用甲苯、去离子水洗涤. 如此循环10次, 使空心微球表面包覆一层TiO2 薄膜.将如此处理过的空心微球放入马弗炉中, 在550℃下煅烧2h,自然冷却后取出.在60mL盐酸(37%)/水(1∶1, 体积比)溶液中, 加入2g钛酸四丁酯, 搅拌至透明. 加入上述煅烧过的空心微球, 搅拌10 min后转入水热反应釜中, 密封并在150℃下水热反应4 h.自然冷却后, 经过离心分离、乙醇洗涤、干燥, 得到表面定向生长有二氧化钛纳米棒的空心微球. 4.硬脂酸凝胶法合成纳米TiO2 将硬脂酸放入三口瓶中,70℃下使硬脂酸熔融形成透明的溶液,机械搅拌下将一定量的钛酸四丁酯加入到已熔融的硬脂酸中,硬脂酸:钛酸四丁酯=1:2(摩尔比),75℃下磁力搅拌3 h,形成半透明的棕红色溶胶,自然冷却形成凝胶后,置于马弗炉中450℃煅烧2 h,研磨后得到纳米T iO2粉体。
碳纳米管的制备方法 摘要：本文简单介绍了碳纳米管的结构性能，主要介绍碳纳米管的制备方 法， 包括石墨电弧法、催化裂解法，激光蒸发法等方法,也对各种制备方法的优缺 点进行 了阐述。 关键词：碳纳米管制备方法 Preparation of carbon nanotubes Abstract： The structure and performance of carbon nanotubes are briefly introduced, and some synthesis methods, including graphite arc discharge method, catalytic cracking method, laser evaporation method and so on, are reviewed. And the advantages and disadvantages of various preparation methods are also described. Key words：carbon nanotubes methods of preparation 纳米材料被誉为是21世纪最重要材料，是构成未来智能社会的四大支柱之一 ,而碳纳米管是纳米材料中最富有代表性，并且是性能最优异的材料。碳纳米管是碳 的一种同素异形体，它包涵了大多数物质的性质，甚至是两种相对立的性质，如从高 硬度到高韧性，从全吸光到全透光、从绝热到良导热、绝缘体/半导体/高导体和高临界温度的超导体等。正是由于碳纳米材料具有这些奇异的特性，被发现的短短十几年
来，已经广泛影响了物理、化学、材料等众多科学领域并显示出巨大的潜在应用前景。 碳纳米管又名巴基管，即管状的纳米级石墨晶体。它具有典型的层状中空结构， 构成碳纳米管的层片之间存在一定夹角，管身是准圆筒结构，并且大多数由五边形截 面组成，端帽部分由含五边形的碳环组成的多边形结构。是一种具有特殊结构（径向 尺寸为纳米量级、轴向尺寸为微米两级，管子两端基本上都封口）的一维纳米材料。 碳纳米管存在多壁碳纳米管(MWNTS)和单壁碳纳米管（SWNTS）两种形式。单层碳纳米管结构模型如图1所示。理想的多层碳纳米管可看成多个直径不等的单层管同轴套构而成，层数可以从二层到几十层，层与层之间保持固定距离约为0.34nm，直径一般为2~20nm.但实际制备的碳纳米管并不完全是直的或直径均匀的，而是局部 1 区域出现凸凹弯曲现象，有时会出现各种形状如L、T、Y形管等。研究认为所有这 些形状的出现是由于碳六边形网络中引入五边形和七边形缺陷所致。五边形的引入引 起正弯曲，七边形的引入引起负弯曲。
1.硫酸氧钛溶液热水解和中和水解法制备偏钛酸和正钛酸 取200mL浓度为1mol/L的TiOSO4溶液装入容量为500mL的烧杯中，将烧杯放入高压蒸气釜内，用温度为125℃的蒸气加热2 h后取出，TiOSO4水热解生成的白色偏钛酸，过滤后，用蒸馏水洗涤数次，得含固量为21.6%的偏钛酸备用。取200mL 浓度为1mol/L的TiOSO4溶液，在搅拌条件下，用2 mol/L氢氧化钠溶液中和，直至溶液的pH=5，溶液中生成胶状二氧化钛前驱体正钛酸，过滤后，用蒸馏水洗涤数次，得含固量为5.1%的正钛酸备用。 2.载银二氧化钛的制备方法： 分别在46gH2TiO3和195gH4TiO4中加入50mL浓度为9.3mmol/L的AgNO3溶液，磁力搅拌并加热直至大部分水挥发，置于80℃的干燥箱中烘干，取出碾磨得未煅烧的载银粉体；在偏钛酸和正钛酸上进行载银的样品分别记为AT1和AT2。分别将AT1和A T2放入马弗炉中，在空气环境下分别以2℃/min速度从室温加热至700℃或900℃煅烧并保温2 h，取出自然冷却后，放入研磨机内研磨4h得含银0.5%的载银二氧化钛粉体。700℃和900℃煅烧后AT1和AT2载银粉 3.溶胶凝胶法制备纯TiO2 薄膜 以钛酸丁酯为前驱体，按n［Ti( OC4H9 ) 4］∶n［C2H5OH］∶n［NH( CH2CH2OH)2］∶n［H2O］=1∶23∶2．5∶10摩尔配比，先将2 /3 无水乙醇、钛酸四丁酯和二乙醇胺混合，搅拌2 h。再将余下1 /3 无水乙醇和去离子水的混合溶液逐滴加入上述溶液中，继续搅拌0.5 h，得到稳定澄清的溶胶溶液，静置48h。采用自制的拉膜机，以石英玻璃为薄膜载体(实验前依次经过丙酮、水、乙醇超声清洗10 min)，每浸渍提拉一层膜在100℃下干燥10 min，涂膜四层后，将样品置于马弗炉中以约2℃·min－1升温到600℃保温2 h 后，随炉温冷却，制得纯TiO2薄膜。 4.在空心微球表面定向生长TiO2纳米棒 配制1mol/L的钛酸四丁酯甲苯溶液, 将空心微球在其中浸没10min, 然后抽滤,用甲苯、去离子水洗涤. 如此循环10次, 使空心微球表面包覆一层TiO2 薄膜.将如此处理过的空心微球放入马弗炉中, 在550℃下煅烧2h,自然冷却后取出.在60mL 盐酸(37%)/水(1∶1, 体积比)溶液中, 加入2g钛酸四丁酯, 搅拌至透明. 加入上述煅烧过的空心微球, 搅拌10 min后转入水热反应釜中, 密封并在150℃下水热反应4 h.自然冷却后, 经过离心分离、乙醇洗涤、干燥, 得到表面定向生长有二氧化钛纳米棒的空心微球. 5.硬脂酸凝胶法合成纳米TiO2 将硬脂酸放入三口瓶中,70℃下使硬脂酸熔融形成透明的溶液,机械搅拌下将一定量的钛酸四丁酯加入到已熔融的硬脂酸中,硬脂酸:钛酸四丁酯=1:2(摩尔比),75℃下磁力搅拌3 h,形成半透明的棕红色溶胶,自然冷却形成凝胶后,置于马弗炉中450℃煅烧2 h,研磨后得到纳米T iO2粉体。
碳纳米管的制备与应用 历史 在1991年日本NEC公司基础研究实验室的电子显微镜专家饭岛(Iijima)在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子,即碳纳米管 1993年。S.Iijima等和DS。Bethune等同时报道了采用电弧法，在石墨电极中添加一定的催化剂，可以得到仅仅具有一层管壁的碳纳米管，即单壁碳纳米管产物。 1997年，AC.Dillon等报道了单壁碳纳米管的中空管可储存和稳定氢分子，引起广泛的关注。相关的实验研究和理论计算也相继展开。初步结果表明：碳纳米管自身重量轻，具有中空的结构，可以作为储存氢气的优良容器，储存的氢气密度甚至比液态或固态氢气的密度还高。适当加热，氢气就可以慢慢释放出来。研究人员正在试图用碳纳米管制作轻便的可携带式的储氢容器。据推测，单壁碳纳米管的储氢量可达10%（质量比）。此外，碳纳米管还可以用来储存甲烷等其他气体。 结构 碳纳米管是由单层或多层石墨片绕中心按一定角度卷曲而成的无缝、中空纳米管。 按照所含石墨片层数的不同，碳纳米管可以分成单壁碳纳米管(Single—walled nanotubes，SWNTs)和多壁碳纳米管(Multi—walled nanotubes，MWNTs)。其中，SWNTs由一层石墨片组成；MWNTs由多层石墨片组成，形状与同轴电缆相似。 目前单壁碳纳米管存在三种类型的结构，分为扶手式碳纳米管，锯齿形碳纳米管和手性碳纳米管，分别如下图
这些类型的碳纳米管的形成取决于碳原子的六角点阵二维石墨片是如何“卷曲起来”形成圆筒形的。 将石墨平面卷曲成一个圆柱,在卷曲过程中使矢量R末端的碳原子A 与原点上的碳原子O 重合,然后在石墨圆柱的两端罩上碳原子半球面,这样就形成了一个封闭的碳纳米管. 这样形成的碳纳米管可用( n , m) 这对整数来描写. 因为这对整数一经确定, 碳纳米管的结构就完全确定. 所以,把这对整数称为碳纳米管的指数. ●当m = n 时即手性角θ= 30°时，成为扶手型碳纳米管(Armchair)； ●当m = 0或n = 0时即手性角θ= 0°时，成为锯齿型碳纳米管(Zigzag)； ●当0°< θ< 30°时，则成为手性型碳纳米管（或螺旋型碳纳米管）。 制备 碳纳米管的合成技术主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD),以及在各种合成技术基础上产生的定向控制生长法等。 电弧法： 利用石墨电极放电获得碳纳米管是各种合成技术中研究得最早的一种。 其原理为电弧室充惰性气体保护，两石墨棒电极靠近，拉起电弧，再拉开，以保持电弧稳定。放电过程中阳极温度相对阴极较高，所以阳极石墨棒不断被消耗，同时在石墨阴极上沉积出含有碳纳米管的产物。这种方法具有简单快速的特点，碳纳米管能够最大程度地石墨化，管缺陷少。但存在的缺点是：电弧放电剧烈，难以控制进程和产物，合成物中有碳纳米颗粒、无定形炭或石墨碎片等杂质，杂质很难分离。
碳纳米管的制备及其应用进展 10710030133 周健波 摘要：本文通过对新型化工材料碳纳米管的结构以及制备方法的介绍，并说明了制备纳米管方法有石墨电弧法、激光蒸发法、催化热解法等技术。同时也叙述了碳纳米管在力学性能、光学性能、电磁学性能等性能的研究及其应用。 关键词：碳纳米管制备结构石墨电弧法应用 1.引言 1991年日本科学家IIJI MA发现了碳纳米管（Carbon nanotube , CNT）, 开辟了碳科学发展的新空间. 碳纳米管具有机械强度高、比表面大、电导率高、界面效应强等特点,以及特殊的机械、物理、化学性能,在工程材料、催化、吸附分离、储能器件电极材料等诸多领域得到了广泛应用。 2.碳纳米管的结构 碳纳米管中碳原子以sp2杂化为主, 与相邻的3个碳原子相连,形成六角形网格结构,但此六角形网格结构会产生一定的弯曲, 可形成一定的sp3杂化键。 单壁碳纳米管( SW CNT )的直径在零点几纳米到几纳米之间,长度可达几十微米;多壁碳纳米管(MW CNT)的直径在几纳米到几十纳米之间长度可达几毫米,层与层之间保持固定的间距,与石墨的层间距相当,约为0 . 134 nm。碳纳米管同一层的碳管内原子间有很强的键合力和极高的同轴向性,可看作是轴向具有周期性的一维晶体，其晶体结构为密排六方, 被认为是理想的一维材料。 碳纳米管可看成是由石墨片层绕中心轴卷曲而成, 卷曲时石墨片层中保持不变的六边形网格与碳纳米管轴向之间可能会出现夹角即螺旋角.当螺旋角为零时, 碳纳米管中的网格不产生螺旋而不具有手性, 称之为锯齿型碳纳米管或扶手型碳纳米管;当碳纳米管中的网格产生螺旋现象而具有手性时,称为螺旋型碳纳米管。随着直径与螺旋角的不同, 碳纳米管可表现出金属性或半导体性。 3.碳纳米管的制备方法 3.1石墨电弧法
1. 纳米TiO 2粉体制备方法 物理法 气相冷凝法: 预先处理为气相的样品在液氮的气氛下冷凝成核制得纳米TiO2 粉体,但该法不适于制备沸点较高的半导体氧化物 高能球磨法: 工艺简单,但制得的粉体形状不规则,颗粒尺寸分布宽,均匀性差 化学法 固相法: 依靠固体颗粒之间的混合来促进反应,不适合制备微粒 液相法: 就是将钛的氯化物或醇盐先水解生成氢氧化钛(或羟基氧钛) ,再经煅烧得到TiO2. 研究最广泛。 以四氯化钛为原料,其反应为 TiCl4 + 4H2O → Ti (OH) 4 + 4HCl , Ti (OH) 4 → TiO2 + 2H2O. 以醇盐为原料,其反应为 Ti (OR) 4 + 4 H2O → Ti (OH) 4 + 4 ROH , Ti (OH) 4 ???→煅烧 TiO2 + 2 H2O. 主要包括硫酸法、水解法、溶胶-凝胶(Sol2gel) 法、超声雾化、热解法等。 溶胶- 凝胶法就是将钛醇盐制备成二氧化钛溶胶. 为了得到多孔催化剂,通常采用煅烧等方法将凝胶进行干燥,去除溶剂,制得干凝胶. Dagan 等[25 ]采用超临界干燥法所制得的TiO2气凝胶孔隙率为85 % ,比表面积高达600 m2·g - 1 ,晶粒尺寸为5. 0 nm ;对水杨酸的光催化氧化表明该催化剂具有比Degussa P - 25 TiO2粉末更高的催化活性.
气相法: 其核心技术是反应气体如何成核的问题. 通过四氯化钛与氧气反应或在氢氧焰中气相水解获得纳米级TiO2 ,目前德国Degussa 公司P-25 粉末光催化剂是通过该法生产的 常用的化学制备方法有溶胶-凝胶法、沉淀法、水解法、喷雾热解法、水热法和氧化- 还原法等。 2. 纳米TiO2薄膜制备方法： 除了与粉体制备相同的制备方法如溶胶-凝胶法、热解法外,还有液相沉积法、化学气相沉积法、磁控溅射法等。 溶胶-凝胶法(Sol-Gel)： 制备的薄膜纯度高,且制备工艺简单,易批量生产; 水热合成法： 通过水解钛的醇盐或氯化物前驱体得到无定形沉淀，然后在酸性或碱性溶液中胶溶得到溶胶物质，将溶胶在高压釜中进行水热Ostwald熟化。熟化后的溶胶涂覆在导电玻璃基片上，经高温(500℃左右)煅烧，即得到纳米晶TiO2薄膜。也可以使用TiO2的醇溶液与商业Ti02(P25，3Onm)混合以后得到的糨糊来代替上面提到的溶胶。反应中为了防止颗粒团聚，通常采用化学表面改性的方法，如加有机螫合剂、表面活性剂、乳化剂等，以降低粉末表面能，增加胶粒问静电排斥，或产生空问位阻作用而使胶体稳定。这些有机添加剂在高温煅烧阶段会受热分解除去. 是溶胶-凝胶法的改进方法，主要在于加入了一个水热熟化过程，由此控制产物的结晶和长大，继而控制半导体氧化物的颗粒尺寸和分布，以及薄膜的孔隙率.得到的Ti02颗粒是锐钛矿型还是锐钛矿型与金红石型的混合物由反应条件(如煅烧温度)决定。水热处理的温度对颗粒尺寸有决定性的影响。一般来说，将溶胶在高压釜中(150Xl05～330×105Pa)于200～250℃处理12h，可得到平均粒径15～20nm的Ti02颗粒。如果用丝网印刷术(也可用刮涂的方法)将TiO2溶胶涂覆在导电玻璃上，则得到
纳米TiO2的制备方法综述 1.引言 纳米微粒是指颗粒尺寸在1 nm -100 nm的超细微粒。由于纳米微粒具有量子尺寸效应、小尺寸效应、表面效应和量子隧道效应，因而展现出许多特有的性质，在催化、滤光、光吸收、医药、磁介质及新材料等方面具有广阔的应用前景。其中纳米二氧化钛作为一类无机功能材料备受关注。氧化钛(TiO2)俗称钛白粉，具有无味、无毒、无刺激性和热稳定性好等特点，且来源广泛，极易获得，从晶形角度而言，TiO2分为锐钛矿、板钛矿和金红石三种，其中锐钛矿型和金红石型应用较为广泛。纳米二氧化钛因其具有粒径小、比表面积大、磁性强、光催化、吸收性能好，吸收紫外线能力强，表面活性大、热导性好、分散性好、所制悬浮液稳定等优点，倍受关注。制备和开发纳米二氧化钛成为国内外科技界研究的热点。纳米二氧化钛在水处理、催化剂载体、紫外线吸收剂、光敏性催化剂、防晒护肤化妆品、涂料填料、光电子器件等领域具有广泛的用途。纳米二氧化钛用于涂料是涂料发展的一个重大研究方向，它的开发与应用为涂料的发展注入了新的活力，可利用其各种特殊效应来提高涂料的多方面性能。目前纳米二氧化钛的制备方法主要分为液相法和气相法，本文将对其制备方法进行分类介绍。 2.气相法 气相法通常是采用某些特定的方法使反应前体物质气化，以使其在气相状态下发生化学或者物理变化，继而通过冷却使其成核、生长最终形成颗粒二氧化钛。气相法主要分为物理气相沉积法(PVD)与化学气相沉积法(CVD)，其中PVD是将前提物质通过挥发或者蒸发为气体，然后冷凝成核，从而得到粉体的方法，通常包括热蒸发法、溅射法等。PVD法是制备纳米材料采用的最早方法，多用于制备二氧化钛薄膜。在利用物理气相沉积法制备二氧化钛的过程中并不发生化学反应，所得的二氧化钛粒径小、纯度高、分散性较好，但是成本高、回收率低。[3] 2.1 扩散火焰法 以钛醇盐或四氯化钛、燃料气体和氧气等作为原料，首先将前提气体物质通入火焰反应器中，然后将燃料气体经烧嘴打入空气中，利用扩散作用使其相互混合而达到燃烧的目的，在此过程中气相会发生水解和氧化等作用，随之经过结晶成核、成长、转化晶型等过程最终制得二氧化钛。典型的P25是德国的Deguss公司通过TiCl4氢氧火焰法制的，其反应方程式为: TiCl4(g)+2H2（g）+O2(g)→4Ti02(a)+4HC1(g) (1) 工艺流程见图1： 日本Aerosil公司和美国Cabot公司等也利用此方法制的了超细的纳米二氧化钛粉体。Jang等人分别用五路管径将空气与Ar,O2，Ar/TiCl4加入到经过改进的火焰反应器中，并且利用改变气体浓度来对二氧化钛的粒径和晶型进行控制。从前期文献可见，当反应器火焰的温度在1000℃一1700℃范围内时，可制得粒径在12nm-29nm范围的二氧化钛，所含锐钛矿所占的比例在28%-75%，产量最高可达到20g/h。 Katzer等人将N2 ,CH4 ,Ar/TiCl4与氧气混合使其反应，且通过对电极电场的控制来调整火焰的温度和结构，进而控制纳米二氧化钛的粒径和晶型。 此方法制备的纳米二氧化钛具有小粒径、高纯度、良好的分散性和大的表面活性、较小的团聚现象等优点，但是此过程要求温度较高，工艺参数的控制要比较精确，且对设备材质的要求比较严格，生产成本相对较高。[3] 2.2 TiCl4气相氧化法
纳米二氧化钛制备方法 陈早明 郑典模 (南昌大学环境与化学工程学院 江西南昌330029) 摘 要 文章阐述了纳米二氧化钛粒子的制备方法,和各种制备方法的所具有的特点。并提出了目前制备方法所存在的一些不足之处。 关键词:二氧化钛 纳米 制备 1 引言 纳米微粒是指颗粒尺寸为纳米量级的超细微粒,它的尺寸大于原子簇,小于通常的微粉。通常,把仅包含几个到数百个原子或尺度小于lnm的称为“簇”,而把粒径在1—100nm之间微粒称为纳米粒子。当小粒子尺寸进入纳米量级时,其本身就具有了量子尺寸效应,小尺寸效应,表面效应和量子隧道效应,因而展现许多特有的性质,在催化、滤光、光吸收、医药、磁介质及新材料等方面具有广阔的应用前景。而纳米二氧化钛(T i02)由于其具有粒径小、比表面积大、磁性强、光催化、吸收性能好,吸收紫外线能力强,表面活性大、热导性好、分散性好、所制悬浮液稳定等优点。因此倍受关注,制备和开发纳米二氧化钛成为国内外科技界研究的热点之一。(1) 2 纳米二氧化钛的制备方法 纳米二氧化钛的制备方法可分为气相法和液相法两大类。 2.1 气相制备法 2.1.1 低压气体蒸发法(1) 此种制备方法是在低压的氩、氮气等惰性气体中加热普通的T i02,然后骤冷生成纳米二氧化钛粉体,其加热源有以下几种:(1)电阻加热法;(2)等离子喷射法;(3)高频感应法;(4)电子束法;(5)激光法,这些方法可制备lOOnm以下的二氧化钛粒子。 2.1.2 活性氢—熔融金属反应法 含有氢气的等离子体与金属钛之间产生电弧,使金属熔融,电离的N2,Ar等气体和H2溶入熔融金属,然后释放出来,在气体中形成了金属的超微粒子,用离心收集器或过滤式收集器使微粒与气体分离而获得纳米二氧化钛微粒。 2.1.3 溅射法(1) 此方法是用两块金属板分别作为阳极和阴极,阴极为蒸发用的材料,在两电极间充入Ar 气,两电极间施加的电压范围为0.3—1.5kV。由于两电极间的辉光放电使Ar离子形成。在电场的作用下Ar离子冲击阴极靶材表面,靶上的T i02就由其表面蒸发出来,被惰性气体冷却而凝结成纳米T iO2粉末,粒度在50nm以下,粒径分布较窄。 2.1.4 流动液面上真空蒸发法 用电子束在高真空下加热蒸发T iO2,蒸发物落到旋转的圆盘下表面油膜上,通过圆盘旋转的离心力在下表面上形成流动的油膜,含有超微粒子的油被甩进了真空室的壁面,然后在真空下进行蒸馏获得T iO2超微粒子。 2.1.5 钛醇盐气相水解法(2) 该工艺最早是由美国麻省理工大学开发成功的,可以用来开发单分散的纳米T iO2,其反应式如下: nT i(0R)4,+2nH2O(g)————>nT iO2(s)
纳米碳管的提纯方法及其优缺点 碳纳米管由于具有许多异常的力学、电学和化学性能。因此可以用作纳米电子器件，场发射晶体管，氢储存器件等功能器件。当前碳纳米管的制备方法主要有石墨电弧法，激光烧蚀法，催化化学气相沉积法(CCVD)。CCVD法由于操作简单，实验成本低，实验可控，因此是低成本可控制备大量高质量的碳纳米管的理想方法。大多数制备方法，在制备过程中，通常都会伴随产物产生无定型碳、富勒烯、结晶石墨和金属催化剂等杂质。这些杂质的存在限制了碳纳米管在功能器件方面的应用。因此，提纯碳纳米管显得尤为重要。单壁碳纳米管的提纯方法一般包括色谱法、过滤法、催化剂载体法、选择氧化法，或者这几种方法的组合，利用空气热氧化装置可获得高产率的单壁碳纳米管。提纯方法还可以采用了流化床，使空气与提纯样品接触更充分。下面介绍10种碳纳米管的提纯方法及其优缺点。其中整体分为两大类即：物理提纯法和化学提纯法。下面的1-7为化学提纯法，整体上是各种氧化及氢化方法。8-10为物理提纯方法。 1.气相氧化法 纳米碳管主要由呈六边形排列的碳原子构成，这种结构和石墨的结构完全一致，因此纳米碳管的管壁可以被看成石墨片层在空间通过360°卷曲而成。其两端由五边形、六边形、七边形碳原子环组成的半球形帽封闭。纳米碳管的制备过程中会有碳纳米颗粒、无定形炭等粘附在碳纳米管壁四周，它们有着和封口相似的结构。六元环五元环、七元环相比，比较稳定。在氧化剂存在的情况下，五元环和七元环会首先被氧化，而六元环则需要较高温度才能被氧化，因此碳纳米管的氧化温度比碳纳米颗粒、无定形炭、碳纳米球的氧化温度高。气相氧化法就是利用纳米碳管和碳纳米颗粒、无定形炭、碳纳米球的这一差异，通过精确控制反应温度、反应时间及气体流速等实验参数达到提纯的目的。气相氧化法根据氧化气氛的不同又可分为氧气（或空气）氧化法和二氧化碳氧化法。 （1）a．空气氧化法Ebbesen将电弧法制备的样品直接在空气中加热，当样品的损失率达到99%以上时，残留的样品基本上全是纳米碳管。 缺点：此法的提纯收率极低，其原因主要是：碳纳米颗粒、无定形炭、碳纳米球与纳米碳管交织在一起，而且这些杂质和纳米碳管与空气反应的选择性较差。 b. Tohji将电弧法制备的样品先经水热初始动力学法处理及Soxlet萃取后，在空气中加热到743°C，恒温20min，将剩余的产物浸在6M的浓盐酸中以除去催化剂粒子。此方法提高了提纯收率（样品的损失率为95%,），Tohji等认为HIDE处理可使粘附在单壁碳纳米管上的超细石墨粒子、纳米球及无定形炭脱落，故能够提高提纯物的收率。 （2）二氧化碳氧化法 Tsang将含有碳纳米管的阴极沉积物放入一个两端有塞子的石英管中，以20mL/min的流速通入CO2气体，在1120K加热5h后，约有的质量损失，此时部分碳纳米管的球形帽被打开，继续加热，碳纳米颗粒、碳纳米球、无定形炭将被氧化烧蚀掉。 2.液相氧化法 液相氧化与气相氧化的原理相同，也是利用纳米碳管比无定形炭、超细石墨粒子、碳纳米球等杂质的拓扑类缺陷（五元环、七元环）少这一差异，来达
化工信息学论文 题目：碳纳米管材料的合成方法研究 学院（系）：环境与化学工程学院 专业：化工精细 学生姓名：XXX 学号：XXXXXXXX
碳纳米管材料的合成 摘要：碳纳米管作为一维纳米材料，重量轻，六边形结构连接完美，具有许多异常的力学、电学和化学性能。近些年随着碳纳米管及纳米材料研究的深入其广阔的应用前景也不断地展现出来。碳纳米管，又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级，管子两端基本上都封口）的一维量子材料。碳纳米管主要由呈六边形排列的碳原子构成数层到数十层的同轴圆管。层与层之间保持固定的距离，约0.34nm，直径一般为2~20 nm。根据碳六边形沿轴向的不同取向可以将其分成锯齿形、扶手椅型和螺旋型三种。 关键字：碳纳米管合成Carbon Nanotubes Synthesis Application 碳纳米管作为一维纳米材料，重量轻，六边形结构连接完美，具有许多异常的力学、电学和化学性能。近些年随着碳纳米管及纳米材料研究的深入其广阔的应用前景也不断地展现出来。 碳纳米管，又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级，管子两端基本上都封口）的一维量子材料。碳纳米管主要由呈六边形排列的碳原子构成数层到数十层的同轴圆管。层与层之间保持固定的距离，约0.34nm，直径一般为2~20 nm。根据碳六边形沿轴向的不同取向可以将其分成锯齿形、扶手椅型和螺旋型三种。其中螺旋型的碳纳米管具有手性，而锯齿形和扶手椅型碳纳米管没有手性。 利用碳纳米管的性质可以制作出很多性能优异的复合材料。例如用碳纳米管材料增强的塑料力学性能优良、导电性好、耐腐蚀、屏蔽无线电波。使用水泥做基体的碳纳米管复合材料耐冲击性好、防静电、耐磨损、稳定性高，不易对环境造成影响。碳纳米管增强陶瓷复合材料强度高，抗冲击性能好。碳纳米管上由于存在五元环的缺陷，增强了反应活性，在高温和其他物质存在的条件下，碳纳米管容易在端面处打开，形成一个管子，极易被金属浸润、和金属形成金属基复合材料。这样的材料强度高、模量高、耐高温、热膨胀系数小、抵抗热变性能强。 碳纳米管自1 991年发现以来，就因其独特的结构和异乎寻常的性能令世人瞩目。超强的力学性能、优异的场发射性能、极高的储氢性能Ⅲ、潜在的化学性能等使该材料成为纳米材料和技术领域的研究热点。所以，研究其经济，简单的合成方法尤为重要。 碳纳米管的合成技术主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD)，以及在各种合成技术基础上产生的定向控制生长法和新型合成方法等。
