传感器与检测技术
课程论文
研究课题：称重传感器设计学校：梧州学院
系别：电子信息工程系
专业：电子信息工程
班级：09电本1班
姓名：韦晓娜
学号：200900604155
称重传感器设计
摘要：随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各
业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。
一：参考文献
[1]马量呈.应变电测与传感器技术[M].中国计量出版社,1993,11..
[2]王云章.应变式传感器故障分析与修理[M].北京:中国计量出版社,1995..
二：引言
称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类，以电阻应变式使用最广。
其实称重传感器就是压力传感器，形状不一样而已，通常有很多种方法传感的，但我见到，用得比较多，比如地磅用的那些，一般为电涡流式
也就是说，他有一个电涡流触发绕组，然后还有一个传感器感应电涡流强度
由于这个传感器整体是金属封装，电涡流在其内部，受到压后形变，涡流就发生变化，放大后就可以读到数据了
然后，封装这个东西的材料，通常选用刚性材料，总之，就是一般的金属，比如钢，但肯定不会用很软的东西的。至少电涡流方式传感的压力传感器，是不会用软金属制造的。
因为即使是钢，就算受到压力形变那么几微米，那么电涡流的变化也足够感应出到底变化了多少而且如果是软金属，称很重东西的时候，可能很容易出问题。
三：内容
1.称重传感器工作原理
（1）．高速定量分装系统
本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。
系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。
图1 原理框图
在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。
定时器1的计数值反映了测量电压大小即物料的重量。在显示的同时，计算机还根据设定值与测量值进行定值判断。测量值与给定值进行比较，取差值提供PID 运算，当重量不足，则继续送料和显示测量值。一旦重量相等或大于给定值，控制接口输出控制信号，控制外部给料设备停止送料，显示测量终值，然后发出回答令，表示该袋装料结束，可进行下袋的装料称重。
图2所示为自动称重和装料装置。每个装料的箱子或袋子沿传送带运动，直到装有料的电子称下面，传送带停止运动，电磁线圈2通电，电子称料斗翻转，使料全部倒入箱子或袋子中，当料倒完，传送带马达再次通电，将装满料的箱子或袋子移出，并保护传送带继续运行，直到下一次空袋或空箱切断光电传感器的光源，与此同时，电子称料箱复位，电磁线圈1通电，漏斗给电子秤自动加料，重量由微机控制，当电子秤中的料与给定值相等时，电磁线圈1断电，弹簧力使漏斗门关上。装料系统开始下一个装料的循环。当漏斗中的料和传送带上的箱子足够多时，这个过程可以持续不断地进行下去。必要时，*作人员可以随时停止传送带，通过拔码盘输入不同的给定值，然后再启动，即可改变箱或袋中的重量。
图2 自动称重和装料装置
2.测量的物理量（公式）及范围
传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。公式如下：
C＝K-0K-1K-2K-3(Wmax＋W)/N
C—单个传感器的额定量程；W—秤体自重；Wmax—被称物体净重的最大值；N—秤体所采用支撑点的数量；K-0—保险系数，一般取值在1.2～1.3之间人；K-1—冲击系数；K-2—秤体的重心偏移系数；K-3—风压系数。因此，可选用量程为15t的传感器（传感器的吨位一般只有10T、15T、20t、25t、30t、40t、50t等，除非特殊订做）。
根据经验，一般应使传感器工作在其30%～70%量程内，但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用传感器时，一般要扩大其量程，使传感器工作在其量程的20%～30%之内，使传感器的称量储备量增大，以保证传感器的使用安全和寿命。
再次，要考虑各种类型传感器的适用范围。
传感器型式的选择主要取决于称量的类型和安装空间，保证安装合适，称量安全可靠；另一方面，要考虑厂家的建议。厂家一般会根据传感器的受力情况、性能指标、安装形式、结构型式、弹性体的材质等特点规定传感器的适用范围，譬如铝式悬臂梁传感器适用于计价秤、平台秤、案秤等；钢式悬臂梁传感器适用于料斗秤、电子皮带秤、分选秤等；钢质桥式传感器适用于轨道衡、汽车衡、天车秤等；柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。
最后，还要对传感器准确度等级进行选择。
传感器的准确度等级包括传感器的非线形、蠕变、蠕变恢复、滞后、重复性、灵敏度等技术指标。在选用传感器的时候，不要单纯追求高等级的传感器，而既要考虑满足电子秤的准确度要求，又要考虑其成本
具体应用一例
例如：一台30t电子汽车衡，最大称量是30t，秤体自重为1.9t，采用四只传感器，根据当时的实际情况，选取保险系数K-0＝1.25，冲击系数K-1＝1.18，重心偏移系数K-2—＝1.03，风压系数K-3＝1.02，试确定传感器的吨位。
解：根据传感器量程计算公式：
C＝K-0K-1K-2K-3（Wmax＋W）/N
可知：
C＝1.25×1.18×1.03×1.02×（30＋1.9）／4
＝12.36t
结论：目前，商用电子计价秤的使用非常普及，逐渐会取代传统的杆称和机
械案秤。电子计价秤在秤台结构上有一个显著的特点：一个相当大的秤台，只在中间装置一个专门设计的传感器来承担物料的全部重量。以上这个称重传感器再经过写改装就可达到计价的作用。

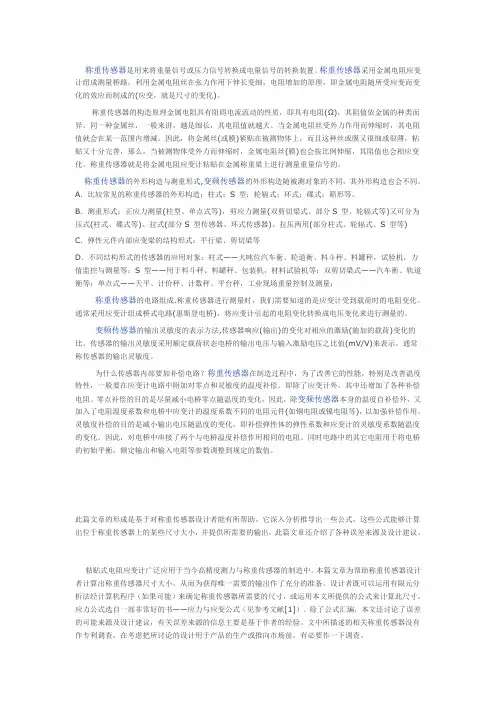

称重传感器的原理及应用 称重传感器是用来将重量信号或压力信号转换成电量信号的转换装置。称重传感器采 用金属电阻应变计组成测量桥路，利用金属电阻丝在张力作用下伸长变细，电阻增加的原理，即金属电阻随所受应变而变化的效应而制成的(应变，就是尺寸的变化)。 称重传感器的构造原理金属电阻具有阻碍电流流动的性质，即具有电阻(Ω)，其阻值依金属的种类而异。同一种金属丝，一般来讲，越是细长，其电阻值就越大。当金属电阻丝受外力作用而伸缩时，其电阻值就会在某一范围内增减。因此，将金属丝(或膜)紧贴在被测物体上，而且这种丝或膜又很细或很薄，粘贴又十分完善，那么，当被测物体受外力而伸缩时，金属电阻丝(膜)也会按比例伸缩，其阻值也会相应变化。称重传感器就是将金属电阻应变计粘贴在金属称重梁上进行测量重量信号的。 称重传感器的外形构造与测重形式,变频传感器的外形构造随被测对象的不同，其外形构造也会不同。A．比较常见的称重传感器的外形构造：柱式；S 型；轮辐式；环式；碟式；箱形等。 B．测重形式：正应力测量(柱型、单点式等)，剪应力测量(双剪切梁式、部分S 型、轮辐式等)又可分为压式(柱式、碟式等)、拉式(部分S 型传感器、环式传感器)、拉压两用(部分柱式、轮辐式、S 型等) C．弹性元件内部应变梁的结构形式：平行梁、剪切梁等 D．不同结构形式的传感器的应用对象：柱式——大吨位汽车衡、轮道衡、料斗秤、料罐秤，试验机，力值监控与测量等；S 型——用于料斗秤、料罐秤、包装机，材料试验机等；双剪切梁式——汽车衡、轨道衡等；单点式——天平、计价秤、计数秤、平台秤，工业现场重量控制及测量； 称重传感器的电路组成.称重传感器进行测量时，我们需要知道的是应变计受到载荷时的电阻变化。通常采用应变计组成桥式电路(惠斯登电桥)，将应变计引起的电阻变化转换成电压变化来进行测量的。 变频传感器的输出灵敏度的表示方法,传感器响应(输出)的变化对相应的激励(施加的载荷)变化的比。传感器的输出灵敏度采用额定载荷状态电桥的输出电压与输入激励电压之比值(mV/V)来表示。通常称传感器的输出灵敏度。 为什么传感器内部要加补偿电路？称重传感器在制造过程中，为了改善它的性能，特别是改善温度特性，一般要在应变计电路中附加对零点和灵敏度的温度补偿。即除了应变计外，其中还增加了各种补偿电阻。零点补偿的目的是尽量减小电桥零点随温度的变化，因此，除变频传感器本身的温度自补偿外，又加入了电阻温度系数和电桥中应变计的温度系数不同的电阻元件(如铜电阻或镍电阻等)，以加强补偿作用。灵敏度补偿的目的是减小输出电压随温度的变化，即补偿弹性体的弹性系数和应变计的灵敏度系数随温度的变化。
称重传感器是用来将重量信号或压力信号转换成电量信号的转换装置。称重传感器采用金属电阻应变计组成测量桥路，利用金属电阻丝在张力作用下伸长变细，电阻增加的原理，即金属电阻随所受应变而变化的效应而制成的(应变，就是尺寸的变化)。 称重传感器的构造原理金属电阻具有阻碍电流流动的性质，即具有电阻(Ω)，其阻值依金属的种类而异。同一种金属丝，一般来讲，越是细长，其电阻值就越大。当金属电阻丝受外力作用而伸缩时，其电阻值就会在某一范围内增减。因此，将金属丝(或膜)紧贴在被测物体上，而且这种丝或膜又很细或很薄，粘贴又十分完善，那么，当被测物体受外力而伸缩时，金属电阻丝(膜)也会按比例伸缩，其阻值也会相应变化。称重传感器就是将金属电阻应变计粘贴在金属称重梁上进行测量重量信号的。 称重传感器的外形构造与测重形式,变频传感器的外形构造随被测对象的不同，其外形构造也会不同。A．比较常见的称重传感器的外形构造：柱式；S 型；轮辐式；环式；碟式；箱形等。 B．测重形式：正应力测量(柱型、单点式等)，剪应力测量(双剪切梁式、部分S 型、轮辐式等)又可分为压式(柱式、碟式等)、拉式(部分S 型传感器、环式传感器)、拉压两用(部分柱式、轮辐式、S 型等) C．弹性元件内部应变梁的结构形式：平行梁、剪切梁等 D．不同结构形式的传感器的应用对象：柱式——大吨位汽车衡、轮道衡、料斗秤、料罐秤，试验机，力值监控与测量等；S 型——用于料斗秤、料罐秤、包装机，材料试验机等；双剪切梁式——汽车衡、轨道衡等；单点式——天平、计价秤、计数秤、平台秤，工业现场重量控制及测量； 称重传感器的电路组成.称重传感器进行测量时，我们需要知道的是应变计受到载荷时的电阻变化。通常采用应变计组成桥式电路(惠斯登电桥)，将应变计引起的电阻变化转换成电压变化来进行测量的。 变频传感器的输出灵敏度的表示方法,传感器响应(输出)的变化对相应的激励(施加的载荷)变化的比。传感器的输出灵敏度采用额定载荷状态电桥的输出电压与输入激励电压之比值(mV/V)来表示。通常称传感器的输出灵敏度。 为什么传感器内部要加补偿电路？称重传感器在制造过程中，为了改善它的性能，特别是改善温度特性，一般要在应变计电路中附加对零点和灵敏度的温度补偿。即除了应变计外，其中还增加了各种补偿电阻。零点补偿的目的是尽量减小电桥零点随温度的变化，因此，除变频传感器本身的温度自补偿外，又加入了电阻温度系数和电桥中应变计的温度系数不同的电阻元件(如铜电阻或镍电阻等)，以加强补偿作用。灵敏度补偿的目的是减小输出电压随温度的变化，即补偿弹性体的弹性系数和应变计的灵敏度系数随温度的变化。因此，对电桥中串接了两个与电桥温度补偿作用相同的电阻。同时电路中的其它电阻用于将电桥的初始平衡，额定输出和输入电阻等参数调整到规定的数值。 此篇文章的形成是基于对称重传感器设计者能有所帮助。它深入分析推导出一些公式，这些公式能够计算出位于称重传感器上的某些尺寸大小，并提供所需要的输出。此篇文章还介绍了各种误差来源及设计建议。 粘贴式电阻应变计广泛应用于当今高精度测力与称重传感器的制造中。本篇文章为帮助称重传感器设计者计算出称重传感器尺寸大小，从而为获得唯一需要的输出作了充分的准备。设计者既可以运用有限元分析法经计算机程序（如果可能）来确定称重传感器所需要的尺寸，或运用本文所提供的公式来计算此尺寸。应力公式选自一部非常好的书——应力与应变公式（见参考文献[1]）。除了公式汇编，本文还讨论了误差的可能来源及设计建议，有关误差来源的信息主要是基于作者的经验。文中所描述的相关称重传感器没有作专利调查，在考虑把所讨论的设计用于产品的生产或推向市场前，有必要作一下调查。
电阻应变式称重传感器设计 摘要：在分析重力传感器信号特性的基础上，模块化地设计了称重传感器信号的调理电路并对其进行了仿真实验。结果表明：电路能实时、准确地处理信号，且工作稳定，可靠，重复性好，抗干扰能力强，可实现精密测量的目的。 关键词：称重；Lab view；电阻应变式传感器；放大电路。 一、引言 随着现代数据采集系统的不断发展，对高精度信号调理技术的要求也越来越高。由于传感器输出的信号往往存在温漂、信号比较小及非线性等问题， 因此它的信号通常不能被控制元件直接接收，这样一来，信号调理电路就成为数据采集系统中不可缺少的一部分，并且其电路设计的优化程度直接关系 到数据采集系统的精度和稳定性。 在称重传感器信号检测中，检测精度受到诸多因素的影响，其中电桥激励电压源的精度和稳定度是影响信号精确度的重要因素之一。电桥输出与激励电压成正比，因此，激励电压出现任何漂移都将导致电桥输出出现相应的漂移。并且现场工作环境恶劣，可能存在粉尘、振动、噪声以及电磁干扰等，称重传感器输出的几百微伏至几十毫伏信号极易受到干扰。所以研究抗干扰能力强、实时性好的信号变送和传输技术对保证检测精度具有重要意义。 二工作原理 1、原理框图
2、称重传感器（MS-1） MS—1型钢制“S”称重传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安装方便、规格齐全。可用于制造机电结合称、吊钩秤、料斗秤及各种专用称、工艺称等。 外形尺寸
量程：50kg； 尺寸：A=51mm；B=13mm；C=64mm；螺纹（公制mm）：M8×1.25； 技术指标： 标定数据：
转换系数K: 应变片测量电路： 上图为直流供电的测量电桥原理图，其中第一臂为电阻应变片，由应变片引起的电阻变化为△R1，当R1=R2、R3=R4时，电桥的电压灵敏度S U为最大，此时有：U0=(1) S U=U0/(2) U0=(3) 采用差动电桥可以消除非线性误差。因此本设计电阻应变式称重传感器选用直流供电应变全桥，该电桥的电压灵敏度比单一工作应变片的电压灵敏度提高了4倍，且具有温度补偿作用。 3、放大电路 R1=10K；R2=2.4K; R3=238K; R4=2.4K; R5=100K 放大倍数K=(R3/R2)×(R5/R4)≈4100;
称重传感器接线方法及接线图分析 由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构 的动、静态测量及各种电子称的一次仪表。上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有 关称重传感器的知识，即称重传感器接线方法及原 理剖析（称重传感器参数）。 两种称重传感器接线方法简介（称重传感器的选用） 称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆 线较长时,容易受环境温度波动等因素的影响; 另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境 温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。 两种称重传感器接线电路图 在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。 下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理进行简单的分析。 F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图 、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行 高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。 、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
PLC连接称重测力传感器的几种方法 上海天贺自动化仪表有限公司李树伟 在用PLC组成称重及配料控制系统时，与称重传感器的连接一般有以下几种方式： 1.称重传感器（称重模组）+接线盒+模拟称重放大器+PLC模拟量输入模块 一般称重传感器的信号输出都是与重量载荷成正比的毫伏级电压信号，普通PLC的模拟量输入模块无法直接处理，故需附加称重放大器将微弱的传感器信号调理放大到0~10V或者4~20mA的所谓标准工业过程信号，以供PLC的模拟量模块进行处理。典型产品有我公司生产的经济型放大器RW-ST01，工业级精密型放大器RW-PT01及内置接线盒的四路求和放大器RW-JT4。这种方式的好处是系统灵活，编程方便直接，系统反应速度快。缺点是模拟量信号在传输的过程中容易受到干扰。并且普通的PLC模拟量输入模块的分辨率都有限，一般不超过4000个分度，很难做到高精度称重。 2.称重传感器（称重模组）+接线盒+数字称重变送器(RS232或RS485输出)接PLC标 准串行通讯口 这种方式的好处是省去了PLC的模拟量输入模块，利用标准的MODBUS协议即可完成称重信号的采集，并且可以同时并接多路称重传感器。缺点是占用了PLC的通讯口，并且由于串行通信速率的限制，整个系统的响应时间较长。一般都在几十毫秒的数量级。这种连接方式的典型产品有我公司生产的RW-PT01D型数字称重测力变送器。 3.称重传感器（称重模组）+接线盒+频率输出型称重变送器，接PLC的高速脉冲捕捉端 口 这种连接方式的好处是省去了模拟量输入模块，可以长距离传输，抗干扰能力强，容易隔离，响应速度较快。对应我公司的产品是RW-PT01F
电控学院 综合实验课程设计 题目：称重仪 院（系）：电气与控制工程学院 专业班级： 姓名： 学号： 指导教师： 2014年3月18日
称重传感器设计实验报告 一．称重传感器项目背景意义： 在现代工业生产尤其是自动化生产过程中，要用各种称重传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。 称重传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。 在基础学科研究中，传感器更具有突出的地位，现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到 cm 的粒子世界，纵向上要观察长达数十万年的天体演化，短到 s 的瞬间反应，此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁砀等等。显然，要获取大量人类感官无法直接获取的信息，没有相适应的称重传感器是不可能的，许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破，一些传感器的发展，往往是一些边缘学科开发的先驱。 称重传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域，可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。 二．方案分析 称重传感器利用电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路几部分组成。称重仪的称重模块的硬件由称重传感器、放大器等组成，其原理框图如图1所示。称重传感器完成重量到电压的变换，被变换的电压经适当放大后，其转换的输出量是计算机能够接受的数字信号。 三．硬件部分 1. 硬件原理框图 图1称重仪原理框图 2.称重传感器的转换电路。 一般将粘贴在弹性体上的电阻应变计连接成差动式惠斯登电桥,见图3。由于差动式惠斯登电桥的灵敏度高,各臂参数一致,各种干扰的影响可以相互抵消,而且还可以方便地解决称重传感器的补偿问题,所以称重传感器均采用箔式双轴片连接成的差动式惠斯登电桥作为测量电路。在图3所示电路中,R1、R2、R3、R4为应变电阻,Ui 为激励电压,Uo 为输出电压,根据以上分析,可以得出Uo 的输出表达式为: Uo=Ui(R2R4-R1R3)/(R1+R2)(R3+R4) （1）当R1R3=R2R4时,电桥平衡, 压力传感器 测量放大电路 报警 电路
称重传感器的组合方式 在电子秤中采用多个传感器时，传感器之间以及它们和称重显示器的连接方式，即称重传感器的组合使用方式。将电子秤中各传感器桥路组合起来合理使用的方法，通常有串联工作方式、全并联工作方式、串并联混合工作方式三种。 串联工作方式即各个传感器使用独立电源单独供桥，输出端串联连接的方式。设两个传感器串联工作时，它们的桥臂分别为R 1、R 2，灵敏度分别为S 1，S 2，供桥电压分别为U 1、U 2，满量程均为F 。它们的载荷灵敏度分别为F U S 11、F U S 22。为了保证正常的串联工作状态，需要满足F U S 11＝F U S 22，即=11U S 22 U S 。同理，可证明当n 个传感器串联工作时，为保证正常工作，也需满足：=11U S =22U S ……n n U S =，这就是串联工作的基本条件。 从这个公式可以看出，对于串联工作的传感器，不管各个传感器的参数如何，理论上都可以通过调整供桥电压建立起正常的工作状态。 传感器串联工作的特点如下： 1．假定对某一载荷W ，用满量程为F 、灵敏度为S 、供桥电压为U 的一个传感器来测量。则得输出()W F SU I U ? =。如果以两个传感器串联工作测量以上同一载荷，则当不考虑偏载等因素的理想情况下，可选用满量程为()F 21的传感器。假定这两个传感器的灵敏度也为S ，供桥电压也为U ，则总输出U Ⅱ为： F SU W U 212 1?=II I ==+??U F SU W F SU W 22212 1 2．当两个传感器的桥臂电阻均为R 时，串联后输出阻抗为： R R R R 2=+=II 同理，也可证明n 个传感器串联工作时有： I =nU U n nR R n = 以上U n 、R n 分别是n 个传感器串联工作后输出信号和输出阻抗。在两个式子说明，当n 个传感器串联工作时，可以比使用一个传感器得到n 倍的输出，同时输出阻抗也是一个传感器的n 倍。 这在某些情况下，尤其是配接的称重显示器分辨率比较低时，会得到较精确的称重结果。其缺点是串联相接后，在直流供电的情况下，每个传感器需要相互独立的供桥稳压电源，否则将破坏电桥电路的原有关系，增加了设备的复杂性和提高了成本。交流供电时，对称重准确度要求较高的电子秤来说，其电源变压器的次级绕组需完全相同，这在实际制作时比较困难。再者，串联后增大了传感器的输出阻抗，容易带来干扰。 全并联工作方式即将各个传感器的输入端并联，使用一个公共电源供桥，输出也以并联方式工作。 设全并联工作时两个传感器的灵敏度分别为S 1、S 2，桥臂电阻分别为R 1、R 2，供桥电
弯板式公路车辆动态称重系统 1.概述 深圳市科尔达电气设备有限公司将具有国际先进水平的动态称重技术成功地应用于汽车及其轴载质量的检测，开发了公路车辆动态称重系统，经广东省计量科学技术研究院检测，达到JJG907-2006《动态公路车辆自动衡器检定规程》的要求，于2007年取得生产许可证。产品经过长期运行和持续改进已日趋成熟，系统运行稳定、称量准确，同时，我公司根据当地的地理气候条件及各收费站的具体环境和使用特点，为业主提出了有针对性的计重收费系统施工组织方案，并提供满足要求的计重收费设备以及优质的工程和服务。 本系统具有轮轴类型判别，自动轴载称重、自动计算功能，超限报警，向收费计算机传输称重数据，并具有数据自动缓存功能，无需人为干预。系统能最大限度地排除非规范行驶对称重准确度的干扰，在收费站车辆频繁启停情况下保证正常运行。 2.设计依据 ●JJG907-2006《动态公路车辆自动衡器检定规程》； ●Q/SKED 007-2006《动态汽车衡》； ●ISO9000体系文件《计重收费系统设备安装调试规程》。 ●JTGF80/2-2004《公路工程质量检验评定标准》； ●中华人民共和国国家标准《电气装置安装工程电缆线路施工及验收规范》； ●工程实施过程中相关的国家及行业相关标准； 3.系统组成 本系统采用我公司定型产品弯板式动态称重系统，如图1所示，由弯板称重传感器、轮轴判别器、红外线车辆分离器、线圈检测器、数据采集处理器等五部分组成，是独立于车道收费系统之外的机电系统。 1、动态轴重秤 本系统采用弯板称重传感器，是一种动、静态汽车衡器,主要完成对车辆的各轴或轴组进行称重计量,确定车辆总重量，并完成速度检测等工作； 2、轮胎识别器 轮轴判别器主要用来检测通过车辆每轴的轮胎数,由一组压力传感器来检测单边的轮胎个数,当车辆轮胎压过时,将压力信号转换为轮胎数量信号。 3、车辆分离器 通过红外光的同步扫描来提供车辆的开始和结束信号,保证称重数据和车辆之间的对应关系。 4、线圈检测器 地感线圈用于辅助红外线车辆分离器进行车辆分离，并配合弯板称重传感器进行车辆速度检测； 5、数据采集处理器 集中处理各种传感器信号、处理数据，把相关数据通过通讯方式送给收费车道收费计算机。 4.设备布置 ●弯板式计重收费系统设备采用前置式布置，布置在收费亭前端，按照与收费亭的距离由远及近依次布置检测线圈、红外线车辆分离器、弯板称重传感器、轮胎识别器，数据采集处理器。 ●计重收费系统采用红外线车辆分离器，配置线圈检测器作为红外线车辆分离器的辅助手段，当红外线车辆分离器发生故障时，可由线圈检测器进行车辆的分离工作。 ●弯板称重传感器设置采取前后错位的安装方式，可增加有效称重检测时间，同时可有效防止跳秤等违规行为，弯板称重传感器距离收费亭中心约为22m；
应变式称重传感器的设计与计算 [美国]理查德·富兰克林 此篇文章的形成是基于对称重传感器设计者能有所帮助。它深入分析推导出一些公式，这些公式能够计算出位于称重传感器上的某些尺寸大小，并提供所需要的输出。此篇文章还介绍了各种误差来源及设计建议。 粘贴式电阻应变计广泛应用于当今高精度测力与称重传感器的制造中。本篇文章为帮助称重传感器设计者计算出称重传感器尺寸大小，从而为获得唯一需要的输出作了充分的准备。设计者既可以运用有限元分析法经计算机程序（如果可能）来确定称重传感器所需要的尺寸，或运用本文所提供的公式来计算此尺寸。应力公式选自一部非常好的书——应力与应变公式（见参考文献[1]）。除了公式汇编，本文还讨论了误差的可能来源及设计建议，有关误差来源的信息主要是基于作者的经验。文中所描述的相关称重传感器没有作专利调查，在考虑把所讨论的设计用于产品的生产或推向市场前，有必要作一下调查。 通过某些假设得出的这些计算公式，另外还有电阻应变计的特性、应力形式、材料特征以及机械加工的偏差都会导致计算结果的一定误差。在批量制造称重传感器前，应制造几个样机进行组装、测试和标定。 在某些工业中，如航天工业也许只需要一次性的称重传感器，为决定其非线性、重复性和滞后等误差，在使用前对其进行标定是十分重要的。当计算机被应用于数据处理时，非线性、零点漂移及灵敏度变化，是很容易修正的。如果称重传感器在使用时要经历强烈的温度变化和外部附加载荷的影响，我们应进行试验并测量出这些影响量所造成的误差。如果某部分结构（如接头、销子、压杆）用来测量或是被用作称重传感器时，标定和测试就尤为重要了。 称重传感器设计包括许多方面，这里对其制造生产不予讨论，例如，需要对电阻应变计安装技术知识的全面了解，一些电阻应变计制造商提供技术资料的同时，还应提供电阻应变计安装的分类等。 有关称重传感器设计的附加内容见参考文献[2]（a）和[2]（b）。这份小册子及计算机程序比较完整，可以从制造商那里获得。 在过去十年中，计算机技术的发展改变了称重传感器的设计、制造与记录方式，例如在电阻应变计被安装后，所有的称重传感器都有一个原始的不平衡（当没有载荷作用时，也有输出信号存在）。通常零点调整电阻被应用于商业称重传感器，以便消除这种不平衡。运用计算机程序，零点不平衡

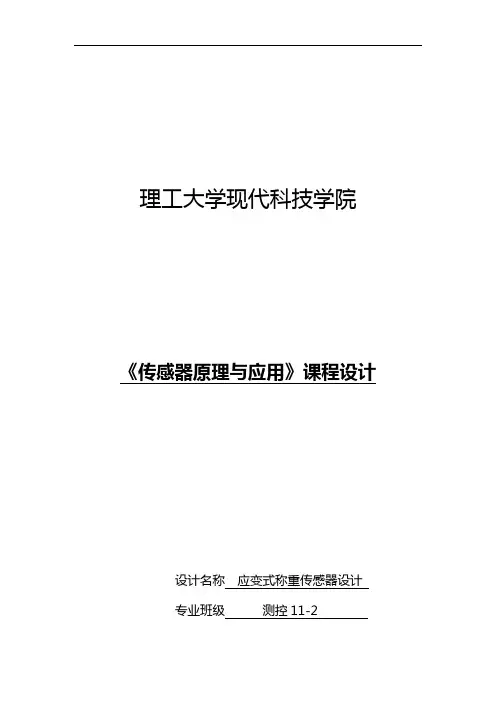

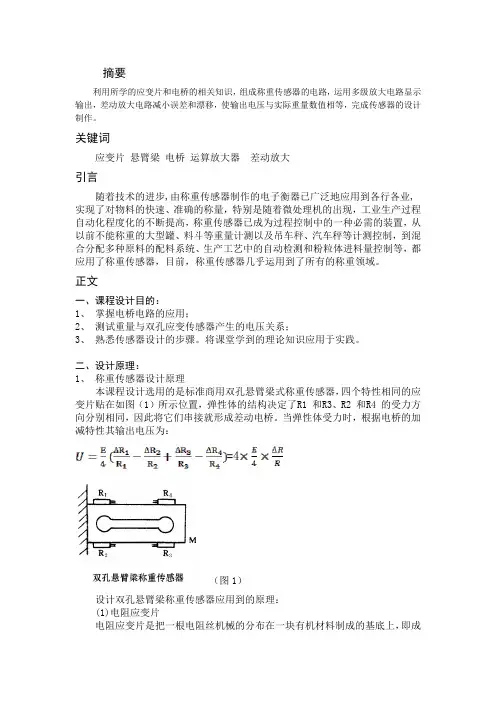

太原理工大学现代科技学院《传感器原理与应用》课程设计 设计名称应变式称重传感器设计 专业班级测控11-2 学号 71 姓名李玉堃 同组人王鑫王海平
