污水池反吊膜加盖风量计算

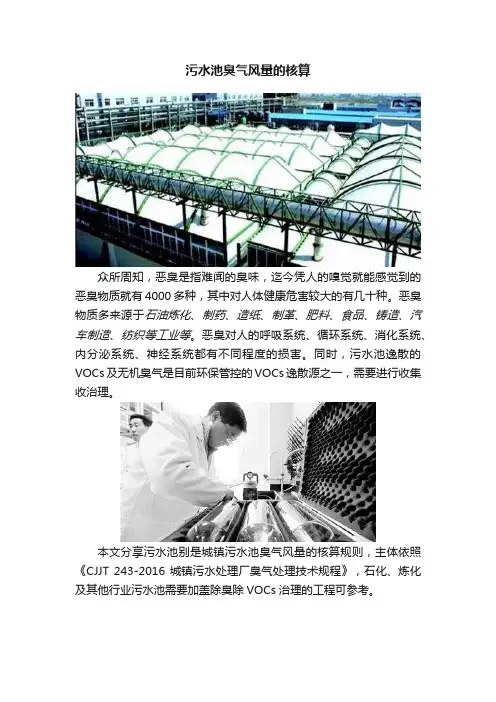

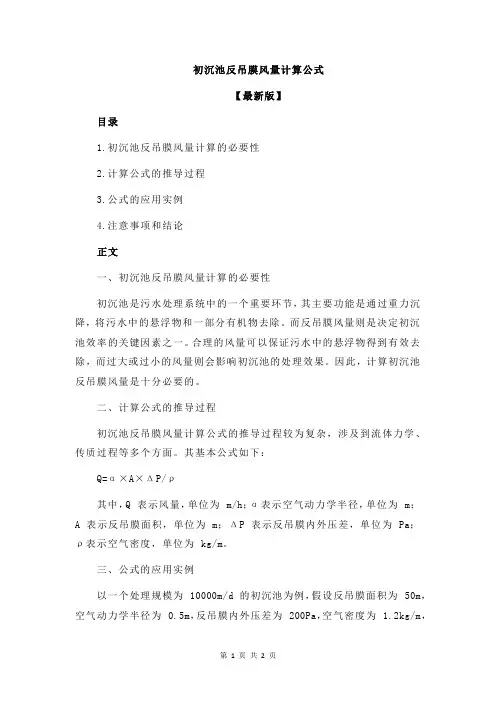

污水池反吊膜加盖的目的就是为了各行业的废气能够得到妥善的处理，进而对环境起到保护作用。不同的污水池，池内废气成分的不同，对其处理的方式，加盖的材质也不相同。而污水池反吊膜加盖在收集废气阶段，对进出口的风量计算略有不同。具体如下：
1.沉砂池反吊膜加盖：主要是缺氧产生的臭味，一般对构筑物或设备单独加罩，对于不进入操作的空间换气次数取2-3次，对于进入操作的空间换气次数取5-8次，对有挥发成分的工业污水不适用。
2.生化池膜结构加盖：对于缺氧部分，按不进入操作考虑，换气次数取2-3次，对于好氧部分，无特殊要求的情况下不建议进行收集，如必须收集时按照曝气风量再加1次左右的收集空间换气量。
3.污泥浓缩池加盖除臭：它是污水厂最主要的臭源之一，由于污泥浓缩池大部分有浓缩刮泥的设备，因此尽量在不影响运行的情况下采用加低盖进行收集，换气次数在3-5次，脱水系统一般针对污泥设备进行单独收集，对于密闭系统较好的脱水设备根据该设备标准的产气量进行收集，对于密闭系统较差的脱水设备（如带式压滤后采用半封口式抽风罩，开口处流速为0.6m/s）。
风量的正确把握，对废气的收集起到帮助作用，可以从很大程度上避免由于密封不严，或者池体面积计算失误对风量造成的误差，从而提高了污水池加盖的废气除臭效果，得到各厂家的青睐。
