钢支撑反吊膜结构
一、钢支撑反吊膜简介
钢支撑反吊膜是一种新型的污水池加盖技术，采用抗腐蚀性能力很强的膜结构把废气罩住，钢结构在外面将膜悬吊
二、膜材料简介
膜材料构造分层图
图中“基材”为高张力聚酯纤维材料，膜材依靠它承受拉力。膜结构所用膜材料由基布和涂层两部分组成，基布采用聚酯纤维，涂层材料主要是聚氯乙烯。
（1）环境工程膜材的特点：
1、高强度低纱聚酯丝及优质PVC涂层
高强度低纱聚酯丝除具备抗拉强度高、曲挠性好、轻薄韧等特点外，还具有抗撕裂、抗剥离、耐折、耐磨、耐油、无毒卫生、气密性好等特点。
优质的PVC涂层改进了传统涂层材料的表面特性，具有优良的抗污染能力，能保持长久清洁，增强抗氧化性，防止PVC老化，延长使用寿命。
2、UV光固化处理
环境工程专用膜材，运用先进的UV光固化处理技术，可提高有机涂层的户外耐久性，UV吸收剂还起到外用光滤剂的作用，可阻止有害日光辐射进入涂层基材。有效提升了有机材料耐老化性能，在高低温下均能保持稳定的物理性能。具备酸碱条件下的化学稳定性。大大提升了材料在强腐蚀，强酸碱，盐雾等恶劣条件下的使用寿命。
3、环境工程应用
针对环境工程特点，环境专用膜材，其耐腐蚀性能强，气密性好，抗老化、抗风载、耐H
S、耐紫外线、阻燃、自洁、可解决防腐难、冬季防冻问题，
2
是污水池加盖密封的理想用材。
4、独特的改性PVDF涂层
环境专用膜材在PVDF涂层上添加了特殊的改性助剂，既提高了膜材的自洁性又可直接焊接，同时改性助剂与PVC层内添加剂协同作用，使PVDF 与PVC涂层的结合更加牢固，不易剥离，不再需要涂覆底料层。双面PVDF 自洁层不仅对膜材顶面有优秀的保护作用，而且对底面也具有优良的保护作用。
5、优良的抗菌、防霉性能
采用高品质的低纱高密度聚酯丝（HT-PESLO WICK）,并配合高效能防毛细、防霉助剂、彻底消除了膜材因侧渗而产生的发霉，脱落等现象。

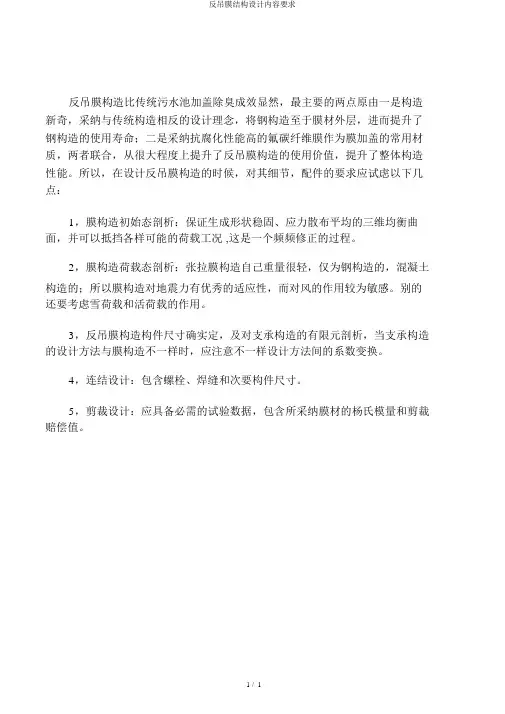

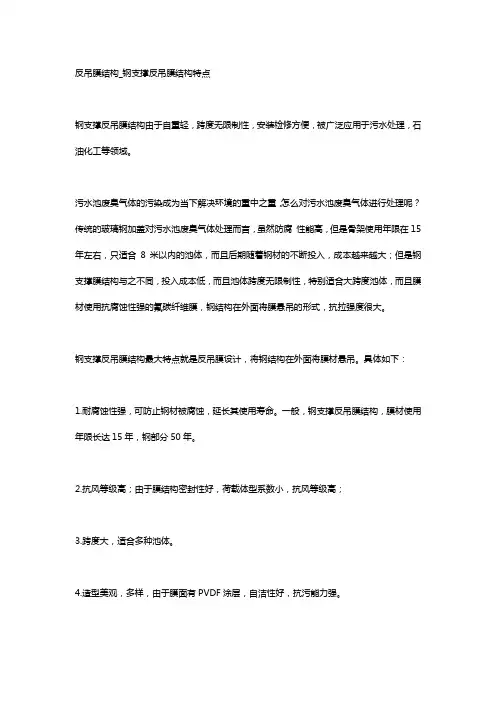

（2）钢支撑反吊膜结构特点：
1、采用了抗腐蚀能力很强的环境专用膜把废气罩住，钢结构在外面将膜悬吊。这样既发挥了环境专用膜的抗腐蚀性能，又从根本上解决了钢结构由于与腐蚀性气体接触而带来的腐蚀问题，因而钢结构可以按普通建筑钢结构的防腐等级考虑进行设计，具有50年的使用寿命，发挥了钢结构的性能，实现了结构骨架与覆盖材料的完美结合。使用年限：膜部分15年，钢结构部分50年；
2、由于膜材自重轻，而抗拉强度很大，膜结构可以从根本上克服传统结构在大跨度（中间无支撑）建筑上实现所遇到的困难，适于大跨度的池体；
3、由于所有钢支撑反吊膜结构均为密封体且膜结构造型为光滑曲面（负高斯曲面），风荷载体型系数小，抗风等级高，可按照抵抗12级台风设计;
4、安装快捷：钢结构制作和膜体的加工都在工厂进行，加工质量得到可靠保障。现场安装时间短，减少了对场地的占用。尤其是旧池体改造项目可采取结构整体吊装，不影响池体内部的设备运转;
5、检修方便：由于工艺上的要求，需要定期对设备维修和检查，可以通过在边膜上预留门（膜结构密封垂帘门或塑钢窗）和通道的方式解决。如下图所示：
6)、密封性能好：所有膜材采用热熔焊接，现场安装的膜材片之间采用现场热熔焊接的“二次节点密封”既保证罩体的密封，又能保证隔绝内部腐蚀气体对钢结构的腐蚀。如下图所示：
7)、便于与现场设备管道密封连接：所有立面的膜结构均可按需要现场开洞，现场热熔焊接恢复气密性。如下图所示：
8)、造型美观：钢支撑反吊膜结构具有现代建筑——膜结构的所有特点：造型飘逸美观；自洁性能好，由于膜材表面具有PVDF自洁涂层，能有效减少膜材表面的积灰的附着力，通过自然雨水即可以得到有效清洗，其抗污能力远远大于其他传统覆盖材料，能使其长久保持亮丽的观感。
9)、保温性能：单层膜材的保温性能与砖墙相当，既可以抵抗夏季高温，又可以防止冬季低温。能保持适宜的温度区间，可以满足除臭生物菌的生存需要。

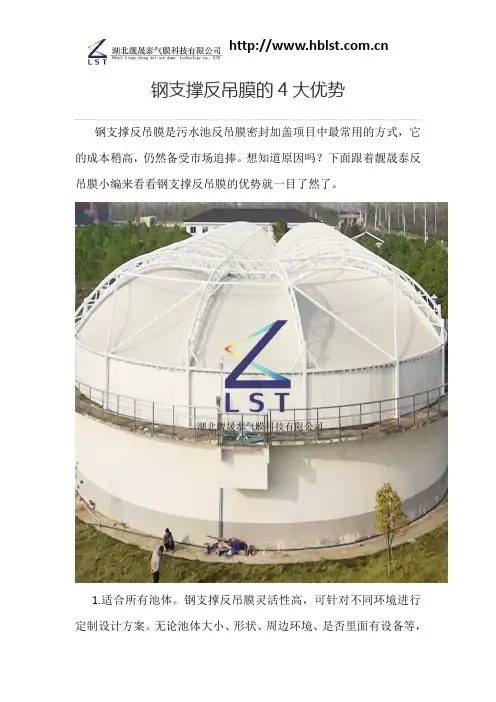

三、钢支撑反吊膜图片展示
本图片有深圳维拓环境技术股份有限公司提供，仅供参考。
