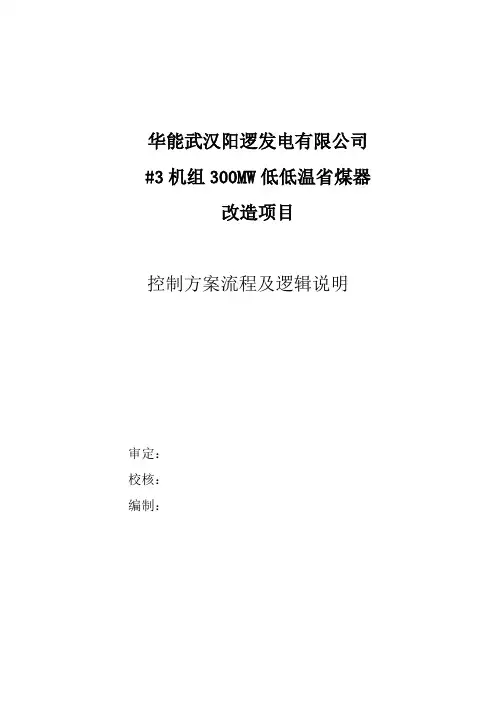

华能武汉阳逻发电有限公司#3机组300MW低低温省煤器
改造项目
控制方案流程及逻辑说明
审定：
校核：
编制：
华能武汉阳逻发电厂#3机组低低温省煤器
（一）、系统概述
低低温省煤器（本规程中以下简称低省）系统，通过烟气深度冷却器设备对烟气进行冷却，以降低烟气温度，同时余热进行回收利用，以达到节能减排的功效。
武汉阳逻发电厂增设的低省设备，安装于电除尘之前、空预器之后烟道中，利用烟气余热加热汽机凝结水，以便提高机组综合效率，同时将排烟温度从145℃降低到90℃（THA工况计算值），实现低低温除尘，在提高机组运行效率的同时提高除尘效率。
该运行数据以及相关参数见控制流程图。
（二）、部分控制流程
根据项目实际情况，设计方案如下：
系统采用凝结水主路节流控制方案。其控制方案如下：
一、方案
1、#8低加入口取水电动调节阀部分（#7低加出口所取热水温度≥72℃时）
低省系统正常运行时，#8低加出口取水温度会远低于70℃，为保证混水温度，因此从#8低加入口取部分冷水与#7低加出口所取热水混合，使混水温度处于70℃。若低省入口水温度较高，则该阀门开度会逐渐增大；若低省入口水温度较低，则该阀门开度逐渐减小。
该调节阀在DCS设置手动/自动切换，当调节阀处于手动位置时，阀门开度通过DCS画面手动调节来实现；当处于自动位置时，阀门开度与冷却器水侧入口混水温度信号进行PID控制器调节，使进入低省的混水温度处于70℃左右。
注：混水温度共三支热电阻，位于增压水泵出口位置，控制时取三取二取平均值作为控制依据。混水温度可根据实际的运行工况高低作出适当的调节。
2、#8低加入口取水电动调节阀部分（68℃≤#7低加出口所取热水温度＜72℃时）
此时#8低加入口取水电动调节阀开度为0
3、热水循环泵部分（#7低加出口所取热水温度＜68℃时）
当#7低加出口取水温度＜68℃时，此时#8低加入口取水电动调节阀开度为0%。为保证混水温度，启动热水循环泵，与#7低加出口取的水混合，使混水温度处于70℃。若低省入口水温度较高，则该循环泵运行频率会逐渐减小；若低省入口水温度较低，则该循环泵运行频率会逐渐增大。
4、#7、#6低加之间电动调节阀部分
#7、#6低加之间电动调节阀，用来调节进入低省设备的总水量，从而控制低省设备的出口烟气温度，防止出口烟气温度过低，影响低省的正常运行和电除尘的运行。
该调节阀在DCS 设置手动/自动切换，当调节阀处于手动位置时，阀门开度通过DCS 画面手动调节来实现；当处于自动位置时，阀门开度与低省的出口烟气温度信号（四个出口烟气温度取最低值，每个烟道测温热电阻为3支，控制值采用三取二取平均）进行PID 控制器调节，使出口烟气温度不低于90℃。烟温高于90℃时，阀门开度减小；烟温低于90℃时，阀门开度增大。
该调节阀可采用控制逻辑如下：
出口烟气低省设备 温度
低省设备出口烟气温度取值为四台冷却器出口烟气温度最低值。四个出口烟气温度取最低值，每个烟道测温热电阻为3支，控制值采用三取二取平均。 3.低省设备本体出水调节阀（共四台）
此四台电动调节阀不设PID 逻辑控制，均为手动微调，进一步精确控制出口烟气
温度。
4.系统联锁保护
为保证凝结水系统的安全运行，防止因设备故障对机组的安全运行造成影响，作出以下系统联锁保护。
当出现#8低加入口取水电动门全关并且#7低加出口取水电动门全关状态时，或者出现低省系统回水电动门全关状态时，#7、#6低加隔离电动门自动打开，防止凝结水系统的中断。该隔离阀门在需要关闭时控制方式为手动关闭。 二、吹灰器控制方案
本项目共配置半伸缩式吹灰器8台（通过蒸汽对设备的积灰进行吹扫）。烟气冷却器系统吹灰器设置单独DCS 吹灰画面以便于运行人员操作。
1.蒸汽吹灰器控制部分
蒸汽吹灰器采用半伸缩式吹灰器，吹灰器设备投运可根据每组换热器的烟气差压进行判断，当烟气差压值高于设定值500Pa时，手动启动吹灰器，对换热器进行吹扫。另外也可根据实际情况定期进行吹扫，但为了降低蒸汽对换热管束的磨损减少换热管束的使用寿命，吹灰间隔频率不宜太高，建议一个吹灰周期不小于一个星期。
半伸缩式吹灰器启动顺序为先打开蒸汽管道疏水电动阀门，使管道内积水排出，再开启蒸汽母管电动门，最后逐渐缓慢开启蒸汽母管调节阀，给予蒸汽管道缓慢预热。待疏水温度达到230℃以上或疏水时间大于20分钟后，将蒸汽母管调节阀全开，关闭蒸汽疏水电动门。再开启相应的吹灰器进行吹灰。吹灰器处于DCS远程控制时，吹灰器在每次启动后，吹灰器运行一周后自动复位停止工作。若需继续吹灰需再次按下启动按钮，进行下一个吹灰周期。当吹灰器处于就地控制时，需就地操作每台吹灰器的控制按钮来进行吹灰。吹灰器DCS控制增加顺控功能，画面增加按钮来选择单独控制还是顺序控制。单独控制由运行人员对各个相关设备单独操作控制。顺序控制方式由DCS逻辑自动运行，步骤如下：（蒸汽吹灰器）
第一步：打开蒸汽疏水电动门；
第二步：蒸汽疏水门全开后，打开蒸汽母管电动门及调节阀；
第三步：疏水温度≥280℃时或疏水门全开20分钟，关闭蒸汽疏水电
动门；
第四步：待疏水电动门全关后，疏水压力≥2.4MPa时，启动#1吹灰器；
第五步：#1吹灰器运行信号消失，出现在原位信号时，延时5秒，启
动#2吹灰器；
第六步：#2吹灰器运行信号消失，出现在原位信号时，延时5秒，启
动#3吹灰器；
第七步：#3吹灰器运行信号消失，出现在原位信号时，延时5秒，启
动#4吹灰器；
第八步：#4吹灰器运行信号消失，出现在原位信号时，延时5秒，启
动#5吹灰器；
第九步：#5吹灰器运行信号消失，出现在原位信号时，延时5秒，启
动#6吹灰器；
第十步：#6吹灰器运行信号消失，出现在原位信号时，延时5秒，启
动#7吹灰器；
第十一步：#7吹灰器运行信号消失，出现在原位信号时，延时5秒，
启动#8吹灰器
第十二步：#8吹灰器运行信号消失，出现在原位信号时，开疏水关闭
蒸汽母管电动门及调节阀。
此时，顺控周期结束，如需再次吹灰，需手控启动顺控，进行下一个吹灰周期。顺控需有手动跳步功能，每一步可设置跳过。整个吹灰周期结束后所有吹灰器控制自动解除。
注：
为保证吹灰蒸汽汽量足够，吹灰器在运行时只能单台操作。不允许两台及以上同时运行。
三.其他
（1）混水温度为三支温度测点，取控制值时，选三取二取平均值作为控制值，在其中一支出现坏点故障时，投入另一支。
（2）测点在出现坏点时，在画面均能够显示。
（3）其他电动门在运行时均由运行人员在DCS画面手动操作即可。
五、报警点设置
系统设置软光字报警牌，当系统出现异常时，运行人员可在DCS画面上及时发现问题并处理。
报警点设置如下：
1、低省系统混水温度过低（混水温度＜70℃）
2、低省系统出口烟气温度过低报警（出口烟温＜90℃）
3、低省系统进出口烟气差压过高报警（差压＞500Pa，烟道入口压力与出口压力的差值）
4、吹灰器故障报警
5、水泵故障报警
