离心式通用风机
1.通则
1.1 本章概要
本章节说明离心式风机的制造、工厂测试、交货及安装时之要求。
1.2 工作范围
1.2.1 离心式风机。
1.2.2 设备的安装、操作及维修之设备。
1.3 相关章节
1.3.1 第15950章--测试、调节及平衡。
1.3.2 第15820章--风管附属设备。
1.4 国家标准或国际标准
1.4.1 风机测试标准 : 风机的空气性能或噪音参数，须依以下之一种标准测试
(1)中国国家标准 (CNS)
-CNS 7778 B4046 送风机
-CNS 7779 B7165 送风机检验法
(2) 空气运动及控制协会(AMCA)
-AMCA 210
-AMCA 300
- AMCA 301
(3) 英国国家标准 (BS)
-BS 848 PART 1
-BS 848 PART 2
(4)国际标准组织 (ISO)
- ISO 5801
1.4.2 承包商可建议采用其他国际法规或标准，但须经工程司(技师)核可同意
后使用。
1.5 制造商及产品质量的要求
1.5.1 提供风机之制造商，应为台湾区冷冻空调工程工业同业公会之会员，至
少须有5年的制造经验。
1.5.2 性能认证︰安装功率在1.5kW(含)以上的离心风机，须依照AMCA 211取
得空气性能的认证，产品须贴附AMCA性能认证标签。若未取
得AMCA 空气性能认证之产品，则须经工研院能资所热流与送
风实验室，或经TAF认证之第3独立公正实验室并经第3公
证人认证下，依AMCA 210进行测试，并检附空气性能正本测
试报告(每个风机机型，一份测试报告)。若风量或静压大于
工研院之实验室设备之规格而无法进行时，则可由制造厂商
于工厂进行测试，但制造厂商应于送审时提送出厂的性能测
试程序，以供审查。
1.5.3 音量认证︰安装功率在1.5kW(含)以上的离心风机，须依照AMCA 311取
得噪音性能的认证，产品须贴附AMCA噪音认证标签。若未取
得AMCA 噪音性能认证之产品，则须经工研院能资所热流与送
风实验室，或经TAF认证之第3独立公正实验室并经第3公
证人认证下，依AMCA 300、301进行测试，并检附噪音性能
正本测试报告。(每个机型，一份测试报告) 若风量或静压大
于工研院之实验室设备之规格而无法进行时，则可由制造厂
商于工厂进行测试，但制造厂商应于送审时提送出厂的噪音
测试程序，以供审查。
1.6 资料送审
1.6.1. 厂商设计图说
依照规表之需求，提供风机的性能资料及尺寸图面。性能资料必须包括
下列
–每一台风机的性能曲线图，该曲线须从零风量至零静压的所有范围，且须包含静压、总效率及轴功率等参数相对于风量的变化情形。
–八音阶音级功率采分贝(dB，re10-12w)。
1.6.2 检附文件
若为AMCA认证产品则须检附AMCA认证文件，证明选用的离心风机均依
据前项1.5.2及1.5.3所述，取得噪音与性能的认证。若未经AMCA认证
之产品，则制造厂商应检附依前项1.5.2及1.5.3所述，将本案各机型
之风机送交工研院或经TAF认证之第3独立公正实验室并经第3公证人
认证下，进行噪音及性能测试之切结书。
1.6.3 风机之操作及维修手册。
2.产品
2.1 功能
2.1.1 一般规定
(1)每一风机于出厂前，均须依照ISO 1940或AMCA 204中G2.5的标
准，作动平衡校正。验收时须检附振动频谱。
(2)风轮、风壳的材质可为
(a)镀锌钢板或
(b)钢板，表面须以环氧树脂烤漆处理或热浸镀锌处理。
(3)所有外露的皮带、皮带轮、链条、齿轮、联轴器、及其他的转动零件
皆须提供适当的保护罩。使得工作人员可靠近设备而无安全上的顾
虑。
(4)设计及采购之设备的零件及组合件须具有高度之互换性。
(5)空气须均匀的进入整个入口的型式。
(6)不连接风管的风机进出口，须以金属网罩保护。网罩的最大开口网目
为50mm x 50mm。
(7)所选用之风机必须符合规格表之要求，包含风轮型式、叶轮直径、风
机效率、马力，其目的在使风机符合操作的要求。
(8)除另有规定外，多翼式风轮应以镀锌钢板制造。后倾式及翼截式风轮
材质应为钢板，在焊接成型后，必须施以环氧树脂烤漆处理。
(9)风壳须藉着连续扣紧缝接、点焊或焊接构造，固定至侧板上。风壳若
以焊接成型时，必须施以环氧树脂烤漆处理。
(10)轴心应使用实心轴，轴的外表必须经过研磨处理。
(11)若为皮带传动的风机，应使用Ｖ型皮带。Ｖ型皮带的传递力须为
150%马达输出功率。皮带的型式应为SPZ、SPA、SPB及SPC或3V、
5V及8V等型式。皮带轮应为锥套式。
(12)三相马达应符合CNS (中国国家标准)或IEC(国际电工委员会)之规定。
(13)依图说规定，选用AMCA 99-2404-78 ARR.1 or ARR.3。
2.2 设备
2.2.1 马达
风机马达须符合下列各项要求︰
(1)若安装马力小于1Hp之直结式风机，应选用单相电源。
(2)若安装马力大于或等于1Hp，应选用三相电源，完全封闭式鼠笼型
感应马达，并俱散热风扇及其保护罩(TEFC Motor)。
(3)三相马达轴承须使用精密等级的低摩擦型。
(4)在正常的周边温度下三相马达轴承须具有200,000 小时的操作寿命
(L-50寿命；低摩擦轴承制造商协会)。
2.2.2 排烟风机
(1) 排烟风机的轴承、皮带、皮带轮及马达均不得位于高温气体流
经的路线上。
(2) 排烟风机必须能在300°C的周边温度下以操作1小时或250°
C的周边温度下以操作2小时；在流经风机的情形下，连续操
作1小时以上而不致产生机械、电气或结构上的损坏。制造商
应于送审时提供证明供工程司审查。
(3) 为避免涂料所产生的烟及毒性气体，安装于室内的排烟风机之
外壳应以热浸镀锌处理。
(4) 安装于室外的风机应于风机外壳之最低处设立排水孔。
(6) 吊运或吊装所需的孔位应标示于送审图面，以便审查。
(7) 所有螺栓、螺帽及垫片须以不锈钢制成，且为方便维修起见须
具有容易拆卸的设计。
(8)) 承包商应依图说规定之位置，设置若干紧急停止按钮，以便于
异常时供操作人员停止风机用。
(10)承包商应提送制造厂文件，以证明该工厂曾生产过类似产品的经
验。
3.施工
3.1 安装：依照专业制造厂之安装手册，进行安装施工。
3.1.1 承包商应将风机及附件安装于容易维修的地方。
3.1.2 承包商须提供支撑梁、脚架、平台、吊杆及固定螺栓，且依照制造商的
建议适当的安装设备。
3.1.3 在风管清除干净，过滤网装妥，轴承润滑及会同试车前，不得起动风机。
3.1.4 当进出口露出时需装设安全护网。
3.1.5 将配有排水口之风机以管路接至最近之地板的排水孔。
4.计量与计价
4.1 计量
4.1.1 本章之工作按各风机有关章节之规定以[台]、[组]、[ ]计量。
4.1.2 本章工作之附属工作项目将不予计量，其费用应视为已包含于风机计价
之项目内。
4.2 计价
本章之工作依有关章节之风机项目以[台]、[组]、[ ]计价，该项单价
已包括完成本项工作所需之一切人工、材料、机具、设备、运输、动力
及附属工作等费用在内。
＜本章结束＞
直流、交流风机系列检验标准 1 / 3 广州市骊庭智能家居有限公司发布
直流、交流风机系列检验标准 1. 范围 本标准适用于IQC人员对交流风机和直流风机测定的方法适用于验证风机 的质量、性能。 2. 引用标准 技术部提供的物料表和参数厂家提供的资料、样品和图纸。 3. 检测仪器和设备 3.1 数字万用表 3.2 游标卡尺 3.3测速表 3.4声级计 3.5直流电源 3.6调压器 3.7鼓风电热干燥恒温箱 3.8 耐压测试仪 4. 检测步骤 每项检测的结果应作好相应的记录 4.1 外观质量检验 按GB2828--87正常检查一次抽样方案，一般检验水平Ⅰ级，由待检批风机中抽出n个样品。 4.1.1 目检外包装应有符合有关标准规定的标识、合格标志，具备防潮、防尘、 防震等措施 4.1.2 表面应无明显凹痕、划伤、裂缝和变形等现象 4.1.3 外涂覆层不应起泡、龟裂和脱落 4.1.4 金属部件应光滑、无氧化锈蚀和机械损伤 4.1.5 说明功能的文字、标志符合应清晰端正不易脱落 4.1.6 用游标卡尺测其尺寸应符合有关标准的规定。 4.2 常温电性能检验 接续上面n个样品作试验 4.2.1 转速测试 a) 直流风机转速测试 将直流电源接上风机，调节至风机额定工作电压，使之工作，用测速表探头接触风机 转轴中心测试转速。测试3次以上，求出转速平均值，应符合国家标准的规定。 如：12V 0.43A标识的风机工作电流在0.3A左右；12V 0.3A标识的风机 工作电流在0.2A左右，转速>3000转/分；12V 0.15A标识的风机工作电流在 0.1~0.12A左右转速>3800转/分。 b) 交流风机转速测试 把调压器的输出端与风机相连，调节调压器到风机的额定工作电压值，用转速表测试风 机的转速，测试3次以上，求出转速平均值，应符合国家标准的规定。 4.2.2 工作电流测试
引风机验收标准 （一）安装与使用 一、安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳旋向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。如发现问题，应予以修复。 二、安装时，注意检查，机壳内不应有掉入和遗留的工具或杂物。在一些结合面上，为了防止生锈，减少拆卸困难，应涂上一些润滑脂或机械油，风机与地基结合面、进出风管道联接面等关键接触面应调整，使之自然吻合，不得强行联结，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。 三、安装要求： 1.按图纸所示位置尺寸安装，为确保高效率，特别要严格控制进风口与叶轮的轴向和径向间隙尺寸，不得超标。 2.联轴器传动的风机主轴与电机轴的不同轴度、联轴器两端的不平行度均不得超过0.16mm。 3.安装调节门，注意不要装反，要保证进气方向与叶轮旋转方向一致。 4.安装后，试拨传动组，检查是否有过紧或与固定部分刮蹭现象。
四、风机的试运转： 全部安装完毕，在总检合格后才能进行试运转。为了防止电机因过载烧毁，风机在每次启动和试转时，必须在无载荷（关闭进风管道中的阀门或调节阀）的情况下进行。如情况良好，然后逐步打开调节门，作满载荷的正常运转。新安装的风机试运转时间不少于2小时，修理后安装的试运转时间不少于半小时，如无异常的现象发生方可正式使用。引风机所选用的功率，系指在特定情况下正常功耗加上机械损失和应有的功率储备量而言，在运转过程中应严格控制电流，不得超标。 五、风机的操作： 1.风机启动前应进行下列准备工作： a.关闭调节门。 b.检查轴承箱油位是否在最低与最高油位之间。 c.检查冷却部分是否正常。、 d.检查电器线路与仪表是否正常。 2.当风机启动后，达到正常转速时逐渐开大调节门直至规定负荷止。运转过程中轴承温度不得高于40℃，表温不高于70℃. 3.如发觉风机有剧烈振动、撞击、轴承温升剧烈上升等反常现象，必须紧急停车查明原因。 （二）风机的维护

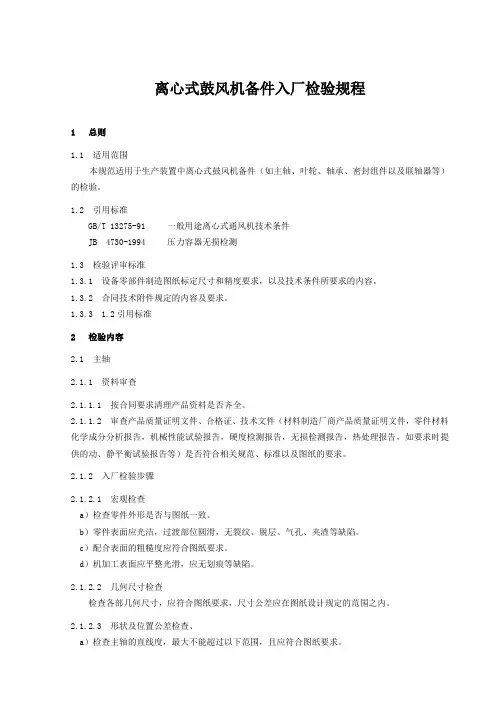

离心式鼓风机备件入厂检验规程 1 总则 1.1 适用范围 本规范适用于生产装置中离心式鼓风机备件（如主轴、叶轮、轴承、密封组件以及联轴器等）的检验。 1.2 引用标准 GB/T 13275-91 一般用途离心式通风机技术条件 JB 4730-1994 压力容器无损检测 1.3 检验评审标准 1.3.1 设备零部件制造图纸标定尺寸和精度要求，以及技术条件所要求的内容。 1.3.2 合同技术附件规定的内容及要求。 1.3.3 1.2引用标准 2 检验内容 2.1 主轴 2.1.1 资料审查 2.1.1.1 按合同要求清理产品资料是否齐全。 2.1.1.2 审查产品质量证明文件、合格证、技术文件（材料制造厂商产品质量证明文件，零件材料化学成分分析报告，机械性能试验报告，硬度检测报告，无损检测报告，热处理报告，如要求时提供的动、静平衡试验报告等）是否符合相关规范、标准以及图纸的要求。 2.1.2 入厂检验步骤 2.1.2.1 宏观检查 a）检查零件外形是否与图纸一致。 b）零件表面应光洁，过渡部位圆滑，无裂纹、脱层、气孔、夹渣等缺陷。 c）配合表面的粗糙度应符合图纸要求。 d）机加工表面应平整光滑，应无划痕等缺陷。 2.1.2.2 几何尺寸检查 检查各部几何尺寸，应符合图纸要求，尺寸公差应在图纸设计规定的范围之内。 2.1.2.3 形状及位置公差检查、 a）检查主轴的直线度，最大不能超过以下范围，且应符合图纸要求。
