液压系统常见故障及消
除方法
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
液压系统常见故障的诊断及消除方法
1 常见故障的诊断方法
简易故障诊断法
目前采用最普遍的方法,凭个人的经验，具体做法如下：
1）询问设备操作者，了解设备运行状况。其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度的时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障，是如何排除的等，逐一进行了解。
2）看液压系统压力、速度、油液、泄漏、振动等是否存在问题。
3）听液压系统声音：冲击声；泵的噪声及异常声；判断液压系统工作是否正常。4）摸温升、振动、爬行及联接处的松紧程度判定运动部件工作状态是否正常。
液压系统原理图分析法
根据液压系统原理图分析液压传动系统出现的故障，找出故障产生的部位及原因，并提出排除故障的方法。结合动作循环表对照分析、判断故障就很容易了。
其它分析法
液压系统发生故障时根据液压系统原理进行逻辑分析或采用因果分析等方法逐一排除，最后找出发生故障的部位，这就是用逻辑分析的方法查找出故障。为了便于应用，故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断，为故障诊断提供了方便。
2 系统噪声、振动大的消除方法
3 系统压力不正常的消除方法
4 系统动作不正常的消除方法
5 系统液压冲击大的消除方法

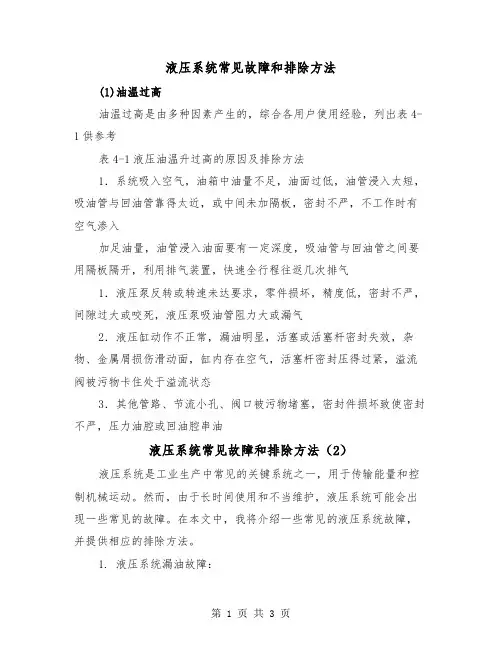

6 系统油温过高的消除方法
7 液压件常见故障及处理
液压马达常见故障及处理
液压缸常见故障及处理（
压力阀常见故障及处理
溢流阀常见故障及处理
减压阀常见故障及处理
顺序阀常见故障及处理
流量阀常见故障及处理
方向阀常见故障及处理
电（液、磁）换向阀常见故障及处理
多路换向阀常见故障及处理
液控单向阀常见故障及处理
压力继电器（压力开关）常见故障及处理
液压控制系统的安装、调试和故障处理要点
液压控制系统的安装、调试
液压控制系统与液压传动系统的区别在于前者要求其液压执行机构的运动能够高精度地跟踪随机的控制信号的变化。液压控制系统多为闭环控制系统，因而就有系统稳定性、响应和精度的需要。为此，需要有机械-液压-电气一体化的电液伺服阀、伺服放大器、传感器，高清洁度的油源和相应的管路布置。液压控制系统的安装、调试要点如下：
1）油箱内壁材料或涂料不应成为油液的污染源，液压控制系统的油箱材料最好采用不锈钢。
2）采用高精度的过滤器，根据电液伺服阀对过滤精度的要求，一般为5～10μm。3）油箱及管路系统经过一般性的酸洗等处理过程后，注入低粘度的液压油或透平油，进行无负荷循环冲洗。循环冲洗须注意以下几点：a）冲洗前安装伺服阀的位置应用短路通道板代替；b）冲洗过程中过滤器阻塞较快，应及时检查和更换；c）冲洗过程中定时提取油样，用污染测定仪器进行污染测定并记录，直至冲洗合格为止；d）冲洗合格后放出全部清洗油，通过精密过滤器向油箱注入合格的液压油。
4）为了保证液压控制系统在运行过程中有更好的净化功能，最好增设低压自循环清洗回路。
5）电液伺服阀的安装位置尽可能靠近液压执行元件，伺服阀与执行元件之间尽可能少用软管，这些都是为了提高系统的频率响应。
6）电液伺服阀是机械、液压和电气一体化的精密产品，安装、调试前必须具备有关的基本知识，特别是要详细阅读、理解产品样本和说明书。注意以下几点：a）安装的伺服阀的型号与设计要求是否相符，出厂时的伺服阀动、静态性能测试资料是否完整；b）伺服放大器的型号和技术数据是否符合设计要求，其可调节的参数要与所使用的伺服阀匹配；c）检查电液伺服阀的控制线圈联接方式，串联、并联或差动联接方式，哪一种符合设计要求；d）反馈传感器（如位移，力，速度等传感器）的型号和联接方式是否符合设计需要，特别要注意传感器的精度，它直接影响系统的控制精度；e）检查油源压力和稳定性是否符合设计要求，如果系统有蓄能器，需检查充气压力。
