变压器漏感测量方法
一、概述
变压器漏感测量是变压器绕组设计和制造过程中的重要环节之一，它主要用于检测变压器绕组的漏感大小，以保证变压器的正常运行和性能稳定。本文将详细介绍变压器漏感测量的方法。
二、仪器设备
1. 电桥：用于测量电阻值。
2. 交流电源：用于提供交流电源。
3. 变压器：被测变压器。
4. 频率计：用于测量交流电源频率。
5. 比例计：用于计算变压器漏感值。
三、测量步骤
1. 将被测变压器连接到交流电源上，并将频率调至标准值（通常为
50Hz或60Hz）。
2. 将一个已知电阻R接在被测变压器的一侧，另一侧接地。然后在R
上加上一个小幅度的直流偏置，使得被测侧出现一个小幅度的直流磁通，这样可以使得被测侧产生一个小幅度的漏感信号。
3. 在另外一侧接上一个相等大小的未知电阻X，并将其与已知电阻R
组成一个电桥。
4. 调节电桥的平衡，使得电桥两侧的电压相等，并记录下此时电桥的
平衡位置。
5. 关闭直流偏置，使得被测侧不再有直流磁通。
6. 重复以上步骤，将未知电阻X改为其他值，并记录下电桥平衡位置。
7. 根据比例计算出被测变压器的漏感值。
四、注意事项
1. 在测量过程中，应保持被测变压器绕组干净、干燥，避免因绕组受
潮或污染而影响测量结果。
2. 测试时应选择合适的测试频率，通常为50Hz或60Hz。如果需要测试其他频率下的漏感值，则需要在测试前进行校准。
3. 测试时应确保直流偏置产生的磁场不会对被测变压器产生过大影响。通常情况下，直流偏置大小应小于交变磁场大小的10%。
4. 测试过程中应注意安全事项，避免触电或其他意外事故发生。
五、总结
本文介绍了变压器漏感测量的方法及注意事项。通过合理使用仪器设备，掌握正确的测量步骤和注意事项，可以有效地提高变压器漏感测
量的准确性和可靠性，为变压器的设计和制造提供重要参考。
漏感算法 变压器的原副边无法完全耦合的磁通能量，表征为电感的特性，称之为漏感。下图为变压器垂直于磁芯中心的截面，Np为原边绕组，Ns为副边绕组，“·”和“X”代表磁通方向，根据漏感的定义，漏感的磁通为Ns所包围的磁通与Np所包围的磁通的差异部分，即下图所示的黄色区域的磁通。想要计算漏感，则把此部分磁通所形成的电感算出即可。 图1 那么如何计算空间上的磁通能量？空间磁场能量的公式为： （推导参见赵修科《开关电源中的磁性元器件》（以下简称《磁》）1.3.6） 公式中μ为磁导率，H为磁场强度，V为磁场空间体积，即上图1黄色区域的体积。而对于一个实际的变压器，上述参数应该如何确定呢？我们以一个ER型磁芯的三明治绕法变压器为例，垂直于绕线方向沿磁芯中柱切面如下图：
图2 其中l为有效窗口宽度，lav为绕线/胶带/屏蔽绕一层的平均长度，x代表绕线从第一层到最外层垂直方向的坐标轴，则有： 对于H，根据安培环路定则，磁场强度H沿磁力线的环路的积分等于磁力线所包围的电流，即 N和I分别为磁力线环路所包围的绕线匝数及单匝电流。对于图2，线圈靠近高导磁芯的磁场被磁芯所短路，整个磁势N*I落在窗口的空气路径l上，即 （理论论述参见赵修科《磁》6.3.1） 假设绕组线圈中的电流均匀分布，即在x轴上均匀分布，对于第一层绕组Np/2，随着x增大，磁力线环路包围的面积内电流I线性增加大，磁场强度H也随x线性增大，则有：
其中Np为初级总匝数，Ip为初级电流，t_p1为初级第一层绕线厚度。对于初次间胶带或者屏蔽层，随着x增大，磁力线环路包围的电流I没有变化，H保持不变，则有： 次级第一层和第二层绕组线性变化近似为一层Ns/2，随着x增大，磁力线环路包围的电流I 线性减小，H也随之线性减小，且Np*Ip=Ns*Is，则有： 其中Ns为次级总匝数，Is为次级电流，t_s1为次级第一层绕组厚度，依次类推，图2结构的磁场强度H沿x方向的变化曲线如下： 图3 其中全部初级安匝在窗口产生的磁场强度为H m=Np*Ip。 我们回到空间磁场能量公式，对于漏感的磁场空间均在窗口空气空间上，故μ=μ0，因此我们需要的磁场能量公式变为： 代入上述H(x)公式，并将每层所得能量相加起来，可得图1黄色区域磁场能量：
变压器漏感计算公式 变压器的漏感计算是确定变压器的漏感值的必要工作。变压器的漏感值可以衡量变压器的工作效率，并且可以更好地把握变压器的运行情况。变压器漏感计算公式可以更好地完成变压器漏感计算工作，更好地确定变压器的漏感值，以便更好地把握变压器的运行情况。 变压器的漏感计算公式主要有两种：一种是按照变压器的物理结构来确定变压器的漏感值，另一种是按照变压器的历史运行情况来确定变压器的漏感值。 首先介绍按照变压器的物理结构来确定变压器漏感值的情况。根据变压器的物理结构，其中包括变压器的绕组配置，变压器的端子接线配置，变压器的漏磁屏蔽等，可以根据变压器的物理结构来确定变压器的漏感值。 按照变压器的物理结构来确定变压器的漏感值的计算公式为： L=K1*K2*K3*K4*K5*K6*K7*K8 其中，L为变压器的漏感值，K1～K8分别为变压器漏感计算参数，表示变压器漏感计算中每个因素的贡献率。 K1：变压器绕组配置系数，反映变压器绕组配置对变压器漏感值影响的大小 K2：变压器端子接线系数，反映变压器端子接线对变压器漏感值影响的大小 K3：变压器漏磁屏蔽系数，反映变压器漏磁屏蔽对变压器漏感值影响的大小
小 K5：变压器绕组结构系数，反映变压器绕组结构对变压器漏感值影响的大小 K6：变压器接线处理系数，反映变压器接线处理对变压器漏感值影响的大小 K7：变压器外壳系数，反映变压器外壳对变压器漏感值影响的大小 K8：变压器安装条件系数，反映变压器安装条件对变压器漏感值影响的大小 以上就是按照变压器物理结构来确定变压器漏感值的计算公式。 其次介绍按照变压器的历史运行情况来确定变压器漏感值的情况。对于变压器来说，它的历史运行情况是指变压器在过去的一段时间内的工作状况，包括变压器的负载情况、供电情况、环境温度等，这些情况都会对变压器的漏感值产生一定的影响。 因此，按照变压器历史运行情况来确定变压器的漏感值的计算公式可以表示为： L=K1*K2*K3*K4*K5 其中，L为变压器的漏感值，K1～K5分别表示变压器漏感计算参数，表示变压器漏感计算中每个因素的贡献率。 K1：变压器负载系数，反映变压器负载对变压器漏感值影响的大小

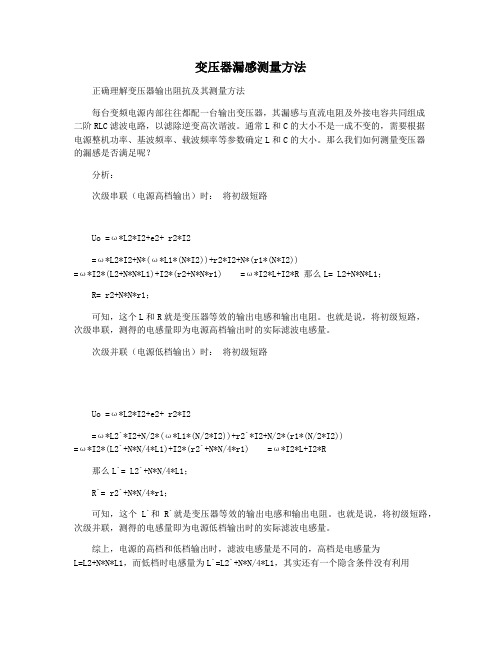

变压器漏感测量方法 正确理解变压器输出阻抗及其测量方法 每台变频电源内部往往都配一台输出变压器，其漏感与直流电阻及外接电容共同组成 二阶RLC滤波电路，以滤除逆变高次谐波。通常L和C的大小不是一成不变的，需要根据 电源整机功率、基波频率、载波频率等参数确定L和C的大小。那么我们如何测量变压器 的漏感是否满足呢？ 分析： 次级串联（电源高档输出）时：将初级短路 Uo =ω*L2*I2+e2+ r2*I2 =ω*L2*I2+N*(ω*L1*(N*I2))+r2*I2+N*(r1*(N*I2)) =ω*I2*(L2+N*N*L1)+I2*(r2+N*N*r1) =ω*I2*L+I2*R 那么L= L2+N*N*L1； R= r2+N*N*r1； 可知，这个L和R就是变压器等效的输出电感和输出电阻。也就是说，将初级短路， 次级串联，测得的电感量即为电源高档输出时的实际滤波电感量。 次级并联（电源低档输出）时：将初级短路 Uo =ω*L2*I2+e2+ r2*I2 =ω*L2`*I2+N/2*(ω*L1*(N/2*I2))+r2`*I2+N/2*(r1*(N/2*I2)) =ω*I2*(L2`+N*N/4*L1)+I2*(r2`+N*N/4*r1) =ω*I2*L+I2*R 那么L`= L2`+N*N/4*L1； R`= r2`+N*N/4*r1； 可知，这个L`和R`就是变压器等效的输出电感和输出电阻。也就是说，将初级短路，次级并联，测得的电感量即为电源低档输出时的实际滤波电感量。 综上，电源的高档和低档输出时，滤波电感量是不同的，高档是电感量为 L=L2+N*N*L1，而低档时电感量为L`=L2`+N*N/4*L1，其实还有一个隐含条件没有利用
变压器的漏感是指在变压器的工作过程中，由于磁通的不完全闭合而产生的磁通损耗。漏感是变压器的一个重要参数，它直接影响变压器的效率和性能。为了确保变压器的正常运行和安全使用，国际上制定了一些标准来规定变压器的漏感。 一、漏感的定义和分类 漏感是指在变压器中，由于磁通的不完全闭合而引起的磁通损耗。根据磁通的路径不同，漏感可以分为主漏感和副漏感两种。 1. 主漏感：主漏感是指在变压器的主磁路中，由于磁通穿过铁心和绕组时引起的漏感。主漏感主要包括铁心漏感和绕组漏感。 - 铁心漏感：铁心漏感是指在变压器的铁心中，由于磁通在铁心中传播时引起的漏感。铁心漏感的大小与铁心的材料和结构有关，一般情况下，采用高导磁性和低磁导率的材料可以减小铁心漏感。 - 绕组漏感：绕组漏感是指在变压器的绕组中，由于磁通在绕组中传播时引起的漏感。绕组漏感的大小与绕组的结构和形状有关，一般情况下，采用紧凑的绕组结构和合适的绕组层数可以减小绕组漏感。 2. 副漏感：副漏感是指在变压器的副磁路中，由于磁通穿过绕组和铁心之间的空气间隙时引起的漏感。副漏感可以进一步分为窄副漏感和宽副漏感两种。 - 窄副漏感：窄副漏感是指在变压器的副磁路中，由于磁通在窄的空气间隙中传播时引起的漏感。窄副漏感的大小与空气间隙的宽度有关，一般情况下，减小空气间隙的宽度可以减小窄副漏感。 - 宽副漏感：宽副漏感是指在变压器的副磁路中，由于磁通在宽的空气间隙中传播时引起的漏感。宽副漏感的大小与空气间隙的宽度和长度有关，一般情况下，减小空气间隙的宽度和长度可以减
小宽副漏感。 二、漏感的标准 为了确保变压器的正常运行和安全使用，国际上制定了一些标准来规定变压器的漏感。以下是一些常见的漏感标准： 1. 漏感比：漏感比是指变压器的主漏感与副漏感之比。一般情况下，漏感比在0.85到1.15之间，如果漏感比小于0.85或大于1.15，则说明变压器的设计存在问题，可能会影响变压器的性能。 2. 漏感损耗：漏感损耗是指变压器在工作过程中由于漏感引起的磁通损耗。根据不同的变压器类型和额定容量，国际上制定了一些漏感损耗的上限标准。一般情况下，漏感损耗应该控制在变压器额定容量的1%以下。 3. 漏感测试：漏感测试是指通过实验方法来测量变压器的漏感。漏感测试可以通过电压比法、短路阻抗法、开路电流法等方法来进行。根据不同的变压器类型和额定容量，国际上制定了一些漏感测试的标准和要求。 三、漏感的影响因素 漏感的大小受到多种因素的影响，主要包括以下几个方面： 1. 绝缘材料：绝缘材料的选择和性能直接影响变压器的漏感。良好的绝缘材料可以减小磁通的泄漏，从而降低漏感。 2. 铁心结构：铁心的材料和结构对漏感有很大影响。合适的铁心材料和结构可以减小铁心漏感，提高变压器的效率。 3. 绕组结构：绕组的结构和形状对漏感有很大影响。合理的绕组结构和形状可以减小绕组漏感，提高变压器的效率。
变压器漏感测量方法 一、概述 变压器漏感测量是变压器绕组设计和制造过程中的重要环节之一，它主要用于检测变压器绕组的漏感大小，以保证变压器的正常运行和性能稳定。本文将详细介绍变压器漏感测量的方法。 二、仪器设备 1. 电桥：用于测量电阻值。 2. 交流电源：用于提供交流电源。 3. 变压器：被测变压器。 4. 频率计：用于测量交流电源频率。 5. 比例计：用于计算变压器漏感值。 三、测量步骤
1. 将被测变压器连接到交流电源上，并将频率调至标准值（通常为 50Hz或60Hz）。 2. 将一个已知电阻R接在被测变压器的一侧，另一侧接地。然后在R 上加上一个小幅度的直流偏置，使得被测侧出现一个小幅度的直流磁通，这样可以使得被测侧产生一个小幅度的漏感信号。 3. 在另外一侧接上一个相等大小的未知电阻X，并将其与已知电阻R 组成一个电桥。 4. 调节电桥的平衡，使得电桥两侧的电压相等，并记录下此时电桥的 平衡位置。 5. 关闭直流偏置，使得被测侧不再有直流磁通。 6. 重复以上步骤，将未知电阻X改为其他值，并记录下电桥平衡位置。 7. 根据比例计算出被测变压器的漏感值。 四、注意事项 1. 在测量过程中，应保持被测变压器绕组干净、干燥，避免因绕组受 潮或污染而影响测量结果。
2. 测试时应选择合适的测试频率，通常为50Hz或60Hz。如果需要测试其他频率下的漏感值，则需要在测试前进行校准。 3. 测试时应确保直流偏置产生的磁场不会对被测变压器产生过大影响。通常情况下，直流偏置大小应小于交变磁场大小的10%。 4. 测试过程中应注意安全事项，避免触电或其他意外事故发生。 五、总结 本文介绍了变压器漏感测量的方法及注意事项。通过合理使用仪器设备，掌握正确的测量步骤和注意事项，可以有效地提高变压器漏感测 量的准确性和可靠性，为变压器的设计和制造提供重要参考。
变压器漏感测试方法 一、前言 变压器是电力系统中不可缺少的重要设备，其功能是将高电压转换为低电压或将低电压转换为高电压，以满足不同用电需求。变压器漏感测试是变压器检测的重要环节之一，可以检测变压器绕组之间的绝缘状态及铁心磁路的状态，确保变压器正常运行。本文将详细介绍变压器漏感测试方法。 二、仪器设备 1. 变比计：用于测量变压器的变比。 2. 交流电桥：用于测量变压器绕组之间的漏感。 3. 直流源：用于产生直流磁场。 4. 磁通计：用于测量铁心磁路中的磁通。 5. 温度计：用于测量变压器温度。
三、测试步骤 1. 准备工作 （1）检查仪器设备是否正常工作，并进行校准。 （2）检查被测试的变压器是否处于断开状态，并对其进行清洗和除尘处理，以确保测试结果准确可靠。 2. 测试参数设置 （1）设置直流源输出电流大小为被测试变压器额定电流的10%。 （2）设置交流电桥的频率为50Hz，输入电压为被测试变压器的额定电压。 （3）设置磁通计，以测量铁心磁路中的磁通。 3. 测试绕组漏感 （1）将交流电桥连接到被测试变压器的两个绕组上，记录下测量值。 （2）将直流源连接到被测试变压器的一个绕组上，并记录下磁通计测
量值。 （3）根据公式计算出被测试变压器两个绕组之间的漏感。 4. 测试铁心磁路状态 （1）将直流源依次连接到被测试变压器不同位置上，并记录下每次连接时磁通计测量值。 （2）根据公式计算出每次连接时铁心磁路中的磁通密度，以判断铁心磁路状态是否正常。 5. 结束工作 测试结束后，关闭仪器设备并进行清理和保养。将测试结果进行整理和分析，并根据需要进行修复或更换设备。 四、注意事项 1. 在进行变压器漏感测试时，应严格遵守相关安全规定，确保人身安全和设备完好无损。 2. 在进行铁心磁路测试时，应注意直流源输出电流的大小和方向，以
反激式电源中MOSFET的钳位电路 输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。不过，反激式电源的一个缺点是会对初级开关元件产生高应力。 反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。 图1：漏感产生的漏极节点开关瞬态 如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。此外，漏极节点的高幅振铃还会产生大量EMI。对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。 钳位的工作原理
钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。 图2：不同类型的钳位电路 钳位 RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。漏感能量继续对变压器和漏极电容充电，直到初级绕组电压等于箝位电容电压(图3b)。 图3：RCD钳位电路的初级侧钳位 Vc=钳位电压 此时，阻断二极管导通，漏感能量被转移到钳位电容(图4a)。经由电容吸收的充电电流将漏极节点峰值电压钳位到VIN(MAX)+VC(MAX)。漏感能量完全转移后，阻断二极管关断，钳位电容放电到钳位电阻，直到下一个周期开始(图4b)。通常会添加一个小电阻与阻断二极管串联，以衰减在充电周期结束时变压器电感和钳位电容之间产生的任何振荡。这一完整周期会在钳位电路中造成电压纹波(称为VDELTA)，纹波幅度通过调节并联电容和电阻的大小来控制(图5)。
输出变压器的简易测试 自制电子管功放的最大困难莫过于绕制输出变压器和加工底盘。输出变压器的素质是决定功放音质的关键所在，而自制一个高质量的输出变压器是相当困难的。本人经过反复试验，多次失败后，绕制的输出变压器虽然也达到了相当满意的水平，但完成复杂的绕制工艺、烘干、真空浸漆等一系列程序也不是件轻而易举的事情，总是让人绕完这一对，就不想再做下一对了。因此虽早有朋友让我代为制作一台功放，但总是一拖再拖，半年一年过去了，仍迟迟不愿动手。购买成品变压器和底盘来制作功放，当然是事半功倍。因为自制底盘既费工费时，又不容易做得美观。再说，进口的输出变压器（如TAGNO,AUDIO NOTE等）国内难以购到，退一步说，即使能购得到，其价格也难以接受，足足可以用这笔钱买一台质量上好的国产整机。国内也有不少厂商销售输出变压器，其中大公司的产品质量比较有保证，是公司的设计师们多年实践经验和心血的结晶，技术含量高，但价格也相对较高。还有一些名不见经传的小厂产品，价格较低，但质量如何，却是令人心中无底。几年前，本人经不住广告词的诱惑，曾邮购了南方某厂生产的一只300B单端环形输出变压器，回来一测，阻抗为4kΩ（标称为3.5kΩ），初级电感量仅6.5H。装在机上一测频响更糟，－3dB下限频率高达56Hz,在高频端22kHz处还有一个+2dB的峰，只好将它弃之不用。幸亏当时已经有了“邮购经验”，仅邮了一只，否则损失更严重。邮购犹如“隔山买牛”，没有“后悔药”可吃，只有吃一堑长一智。今年二月，看到《电子世界》杂志上刊登有欧博M100KIT套件供应的消息，价格仅整机价格的一半多点，这对于有点动手能力的胆机爱好者来说，确实是件令人心动的事。但我仍然心有余悸，不免在想，在前置和倒相级的印刷电路已经安装焊接完毕的前提下，价格竟下跌了一千多元，是不是其中的关键器件──输出变压器的质量上有什么妥协？故不敢冒然邮购。M 100整机我们听过，音质价格比很高，这也是该产品在石家庄销路很好的原因之一，M 100 KIT套件的输出变压器与整机中所用的是否一样？带着这个疑虑，本地一个胆机发烧友亲赴北京欧博公司，咨询了公司总经理。刘总经理言道：“M 100 KIT中的变压器与整机中所用的变压器是完全一样的，我们没有必要再为套件另外制作一批质量低一档次的变压器。”有他这句话，那位朋友当即带回两套件。我听说以后，也通过欧博公司的河北经销商 ──天歌电器购买了一套。 买回套件后的第一件事，当然是检查输出变压器。先从底板下面卸下输出变压器圆罩的三只φ3mm固定螺母，取下黑色圆罩，即可按下述步骤进行检查测试。 输出变压器的简易测试
变压器综合测试仪操作规程指导 书(总7页) --本页仅作为文档封面，使用时请直接删除即可-- --内页可以根据需求调整合适字体及大小--
变压器综合参数测试仪操作规程 1.适用范围： 本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。 2.系统连接准备 将仪器220V电源线插头接入仪器后面板电源插座中 将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接口 将测试端“UNKNOWN”四端同变压器测试架连接电缆接口对接牢靠 仪器电源线插头接上220V电，打开仪器电源按键，显示屏出现如图测试界面 3.参数设置操作 变压器测试设置 按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面 （匝数）测试参数设置
将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置 测试参数设置 将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置 频率、电平、开关设置 将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘 及确认键，完成相关参数的设置 变压器极限设置”界面 在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图 将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表 变压器测试显示”界面 进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试） 2.速度（选择慢速-测试结果稳定和准确）
陈明森：网络变压器参数及检测说明 陈明森：网络变压器参数及检测说明 陈明森；相位PH；电感量Lx；交流电阻ACR；阻抗Zx 变压器特性参数测试仪(Transformer parameter tester features)设计精巧，性能优越，功能强大，内部采用国内外最新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术;外部采用大屏幕液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印;配用数据管理软件，保存的数据通过USB或232串口传送到计算机(上位机)，进行另存、打印、清空等多项操作，或直接通过上位机电脑操作测试，保存的文件格式为Word或Excel文件格式;或将数据直接存储到移动U盘中(不需要上位机)。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。 变压器、电感器、线圈等磁性元件各项测量参数说明 1.圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。 2.相位PH：绕线方向。检测变压器主次级的绕线方向。 3.电感量Lx：电压与电流时间变化率的比例系数
(e=L)。检测铁芯的导磁系数μ、机械尺寸、完整性以及绝对绕线圈数。 4.电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。 5.漏电感LK：漏磁束切割形成的等效电感量。检测铁芯的导磁系数μ以及绕线形成的耦合系数。 6.品质因素Q：电感的感抗(2πfL)与电阻(ACR)之比。 7.线圈间分布电容量Cp：线圈间杂散静电容。检测线圈间的距离、绝缘材料及隔离设计。8.直流电阻DCR：铜线电阻。检测PIN焊点、铜线材料、设计线长、断短路等。9.交流电阻ACR：铜线电阻加上磁滞损失及涡流损失造成的等效电阻。除了检 测铜线外，还检测铁芯材料的磁化及绝缘。10.阻抗Zx：变压器的交流绝对阻抗。 11.平衡BL：变压器绕组中某两组之间的平衡测试。检测电感平衡、漏感平衡、电阻平衡。12.出脚短路PS：不导通出脚之间的短路。检测线圈间的漆包或焊锡造成的短路。 变压器的参数测定 变压器等效电路中的各参数，可分别通过空载试验和短路试验求得。 一、空载试验 通过测定变压器高低压侧绕组的电压、空载电流和空载损耗, 求得变压器变比和激磁阻抗参数
变压器漏感和无功功率损耗的公式概述及解释说明 1. 引言 1.1 概述 变压器是电力系统中重要的电气设备，广泛应用于电网输配电过程中。变压器漏感和无功功率损耗是变压器性能评估和运行稳定性分析的关键指标。本文将对变压器漏感和无功功率损耗的公式进行概述和解释说明，旨在帮助读者更好地理解这些概念及其对变压器运行的影响。 1.2 文章结构 本文共分为五个部分，每一部分围绕着特定的主题展开讨论。 首先，在引言部分，我们将简要介绍全文的概述、文章结构以及目的，并为读者提供一个整体把握文章内容的框架。 接下来，在第二部分“变压器漏感和无功功率损耗的公式概述”，我们将详细介绍变压器漏感和无功功率损耗的定义和作用，并对相关公式进行推导，并解释其原理。通过这一部分内容，读者可以了解到这两个指标在变压器性能中所扮演的角色。 第三部分“变压器漏感和无功功率损耗的解释说明”将进一步探讨影响变压器漏
感和无功功率损耗的因素，分析它们对变压器运行稳定性的影响。此外，我们还将通过应用案例的探讨和实践经验的分享，举例说明这些概念在实际应用中的重要性。 第四部分“实际测量技术与误差分析”将介绍常用的测量方法和仪表，并探讨测量误差的分析及处理方法。同时，我们还将解读测量结果并与实际应用场景进行比较分析，以验证所提出的公式和理论是否可靠。 最后，在结论与未来展望部分，我们对全文进行总结，并指出存在的问题及可改进方向。同时，我们还将展望未来研究和应用的发展方向，为读者进一步深入研究变压器漏感和无功功率损耗提供参考。 1.3 目的 本文旨在通过对变压器漏感和无功功率损耗公式进行概述和解释说明，为读者提供一个全面而深入地了解这些指标及其对变压器运行稳定性影响的视角。同时，通过现有实践经验和案例分享，希望能够对变压器的测量技术和误差分析提供一定的指导。最终目的是为读者提供一个全面、系统和可靠的资料，以支持他们在电力系统中应用变压器漏感和无功功率损耗公式时能够做出准确的分析和决策。 2. 变压器漏感和无功功率损耗的公式概述 2.1 变压器漏感的定义和作用
开关变压器第一讲变压器基本概念与工作原理 现代电子设备对电源的工作效率、体积以及安全要求等技术性能指标越来越高，在开关电源中决定这些技术性能指标的诸多因素中，基本上都与开关变压器的技术指标有关。开关电源变压器是开关电源中的关键器件，因此，在这一节中我们将非常详细地对与开关电源变压器相关的诸多技术参数进行理论分析。在分析开关变压器的工作原理的时候，必然会涉及磁场强度H和磁感应强度B以及磁通量等概念，为此，这里我们首先简单介绍它们的定义和概念。在自然界中无处不存在电场和磁场，在带电物体的周围必然会存在电场，在电场的作用下，周围的物体都会感应带电；同样在带磁物体的周围必然会存在磁场，在磁场的作用下，周围的物体也都会被感应产生磁通。现代磁学研究表明：一切磁现象都起源于电流。磁性材料或磁感应也不例外，铁磁现象的起源是由于材料内部原子核外电子运动形成的微电流，亦称分子电流，这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。因为每一个微电流都产生磁效应，所以把一个单位微电流称为一个磁偶极子。因此，磁场强度的大小与磁偶极子的分布有关。在宏观条件下，磁场强度可以定义为空间某处磁场的大小。我们知道，电场强度的概念是用单位电荷在电场中所产生的作用力来定义的，而在磁场中就很难找到一个类似于“单位电荷”或“单位磁场”的带磁物质来定义磁场强度，为此，电场强度的定义只好借用流过单位长度导体电流的概念来定义磁场强度，但这个概念本应该是用来定义电磁感应强度的，因为电磁场是可以互相产生感应的。幸好，电磁感应强度不但与流过单位长度导体的电流大小相关，而且还与介质的属性有关。所以，电磁感应强度可以在磁场强度的基础上再乘以一个代表介质属性的系数来表示。这个代表介质属性的系数人们把它称为导磁率。在电磁场理论中，磁场强度H的定义为：在真空中
目录 1. 引言 (2) 2. 反激RCD钳位电路 (2) 2.1 实际变压器等效模型 (2) 2.2 漏感的抑制和漏感的测量方法 (3) 2.3 钳位电路的能量转移过程 (4) 3. 测试部分 (8) 3.1 测试漏极电压U DS和钳位电容电压U C (8) 3.2 实验分析： (10) 3.3 参数计算： (15) 3.3.1 常规计算方式 (15) 3.3.2 工程计算方式 (18)
1.引言 对于反激式开关电源而言，每当功率MOSFET由导通变成截止时，在开关电源的一次绕组上就会产生尖峰电压和感应电压。其中的尖峰电压时由高频变压器存在漏感（即漏磁产生的自感）而形成的，它与直流高压U I和感应电压U OR叠加在MOSFET的漏极上很容易损坏MOSFET。为此，必须在增加漏极钳位保护电路，对尖峰电压进行钳位或者吸收。2.反激RCD钳位电路 利用阻容吸收元件和超快恢复二极管组成的RCD钳位电路，如图2-1所示。 图2-1 反激RCD钳位电路图 2.1实际变压器等效模型 反激变压器实际等效模型如图2-2所示，图2-3为理想变压器等效模型，L K，L m，N p，N s分别为变压器的漏感、励磁电感、初级电感和次级电感。励磁电感同理想变压器并联，漏感同励磁电感串联。励磁电感能量是可以通过理想变压器耦合到副边，而漏感因为不耦合，能量不能传递到副边。
图2-2 实际变压器等效模型图2-3 理想变压器等效模型由于变压器漏感的存在，反激变换器在开关管关断瞬间会产生很大的尖峰电压，使得开关管承受较高的电压应力，甚至可能导致开关管损坏。如果不采取措施，漏感将通过寄生电容C DS释放能量，引起电路电压过冲和振荡，影响电路工作性能，还会引起EMI问题，严重时会烧毁器件。 反激式开关变换器的漏感一般都比较大，漏感的大小主要与变压器初、次级线圈的绕法、铁芯和骨架的结构，以及气隙大小等参数有关，还与磁通密度取值的大小有关，因为磁通密度取的越大，磁导率就会越小，漏感相对也要增大。漏感小于2%或大于15%的开关变压器，其结构一般都比较特殊。 2.2漏感的抑制和漏感的测量方法 变压器的漏感是不可消除的，可通过合理的电路设计和绕制使之减小，采用合理的方法可将漏感控制在初级电感的2%~5%左右。 设计时应综合变压器磁芯的选择和初级匝数的确定： （1）尽量使初级绕组可紧密绕满磁芯骨架一层或多层； （2）绕制时绕线要尽量分布紧凑、均匀，这样线圈和磁路空间上更接近垂直关系，耦合效果更好； （3）初级和次级也要尽量靠得精密。 可以使用LRC测试仪测量漏感电感量，一般使用1KHz测量电感。测试漏感时需将变
