广州周立功单片机发展有限公司
反激式变换器环路分析与建模
安森美半导体应用系列
修订历史
目录
第1章反激式变换器环路分析与建模 (1)
1.1 概述 (1)
1.2 基础概念 (1)
1.2.1 与环路分析相关的几个概念 (1)
1.2.2 性能优良的开关电源的设计目标 (3)
1.3 传递函数的建立 (4)
1.3.1 补偿网络传函（Hs） (4)
1.3.2 功率级传函（Gs） (6)
1.4 Matlab分析 (7)
1.5 总结 (9)
第1章反激式变换器环路分析与建模
1.1 概述
在反激式开关电源的设计中，对于缺乏设计经验的工程人员，闭环回路相关参数的调试将会耗去大量的时间和精力。最让开发人员困惑的是，当自己设计的开关电源表现不佳（比如噪声过大、空载震荡、开机过冲太大等）时，不知道该调整电路中的哪些参数来得到想要的性能。
众所周知，开关电源是一个典型的闭环控制系统，而且是一个高度非线性时变系统。一般而言，涉及到非线性的系统需要通过现代控制理论的方法去研究，不过，基于矩阵变换的现代控制理论虽然模型精确但建模极为复杂，这一点令开关电源的开发人员望而却步。在实际工程应用中，非线性系统可以近似线性化处理（相关理论可参考胡寿松版《自动控制原理》第二章内容），从而在保证合理性的情况下，降低研究问题的难度。因此，采用基于传递函数经典控制理论被广泛应用于实际工程分析中，当然，本文讨论的反激式变换器的建模问题，果断地采用了这种方法。
本文尝试对应用比较广泛的反激式变换器进行建模分析，包括功率级和补偿网络两部分，并在Matlab环境下编写m文件，利用Bode图分析其开环传递函数的幅频特性曲线和相频特性曲线，以及动态响应特性。在此基础上，采用了许庆柱工程师设计的NCP1200反激式模块（工作在CCM模式）和我本人调试的NCP1015电源模块（工作在DCM模式）对建立的模型的合理性进行了验证，证明可行。
值得一提的是，利用经典控制理论建立的模型是一个理想的线性模型，不可能精确的描述开关电源系统的精确模型。然而，对开关电源的环路进行分析的目的，不是为了获得其在数学上的精准描述，而是为了研究影响环路特性的关键参数改变时，会对系统造成什么样的影响，如本文开头描述的那样，从而可以知道调整哪些参数可以得到想要的性能。调电路固然重要，但调电路的方向更重要。
1.2 基础概念
1.2.1 与环路分析相关的几个概念
在开始本文的介绍之前，有几个概念性的东西需要理解。
1. 反激式开关电源的系统框图：
在这里，以峰值电流模式电源管理芯片NCP1015应用为例（其它大同小异），将反激式变换器的功能模块进行一个划分，以方便下文的数学建模。
我们将峰值电流模式控制的反激式变换器系统分为两大块，如图1.1所示，蓝色线框部分从芯片的FB脚到变换器的输出，其中内部包含有一个电流环，这一部分称为功率级；红色线框部分从输出经TL431到光耦输出，这部分称为反馈补偿网络。
抽象出来它的数学模型，我们可以将反激式变换器的框图绘制出来，如图 1.2所示。
图 1.1 基于NCP1015的反激式变换器
Vin
图 1.2 反激式开关电源的系统框图
2. 闭环传递函数
闭环传递函数定义为，从给定（参考输入）到输出的传递函数，表达式如下：
Hs
*Gs 1Gs s +=Φ）（ 方程1 令T=Gs*Hs ，方程1可转化为：
T
1T *Hs 1)s +=Φ（ 方程2 3. 开环传递函数
看方程1的分母项，将Gs*Hs 定义为系统的开环传递函数，开环传递函数决定了闭环系统的稳定性（试想一下，让方程1中的分母项Gs*Hs+1=0会发生什么后果？），开关电源设计中出现系统震荡与这一项有关系。
那满足什么样的条件才能使系统稳定呢？根据奈奎斯特稳定性判据（参考胡寿松版《自动控制原理》210页），系统稳定的充分必要条件是：当|Gs*Hs|=1时，开环传递函数的相移小于180度。
4. Bode图
反激式开关电源的设计，很大一部分工作是反馈补偿网络的设计。在工程应用中，补偿设计的工具是Bode图，即开环对数频率特性的渐近线。它的绘制方法很简单，可以确切的提供稳定性和稳定裕度的信息，而且还能够大致衡量闭环稳态和动态性能。正因为如此，Bode图是开关电源设计中的一个重要工具。
1.2.2 性能优良的开关电源的设计目标
在定性地分析开关电源系统的性能时，通常将系统开环传递函数的Bode图分成高、中、低三个频段。需要说明的是，三个频段之间的界限只是一个大致范围，不同参考资料划定界限的方法不尽相同，当这并不影响对开关电源性能的定性分析。
一个性能良好的开关电源Bode图如图 1.3所示，从它的三个频段可以判断系统的性能，这些特征包含以下几个方面：
图 1.3 开关电源系统的典型Bode图
截止频率：
截止频率定义为系统开环增益为零时对应的频率，对于截止频率，需要考虑以下三点问题。
第一点：根据香农采样定理，对于特定开关频率的开关电源，其开环传递函数的截止频率必须小于开关频率的二分之一（工程上一般取四分之一到十分之一）；
第二点：在第一点的基础上，截止频率应尽量选大一点，这样可以保证系统能够快速响应。
第三点：在截止频率处，要留有足够的相位裕量，一般取γ≥45°。
穿越频率：
穿越频率定义为系统的开环传递函数产生-180°的相移时对应的频率。在穿越频率处，为了得到系统对扰动更好的抑制能力，一般要求幅值裕量x≤-10dB。
低频阶段：
在Bode图中，低频段表征系统的稳态性能，低频增益越大，则系统的稳态精度越高。值得一提的是，在AC-DC开关电源设计中，在有些条件下，工程师可能会通过示波器观察到输出有100Hz的噪声，这是因为系统的开环增益过小，对来自电网的交流纹波抑制能力不足。
中频阶段：
中频段表征系统的动态性能，为了获得比较好的动态性能，一般要求开关电源在中频段以-20dB/dec斜率下降。
高频阶段
高频段表征开关电源系统抑制高频噪声的能力，高频段衰减越快越好，一般要求以-40dB/dec下降为佳。
开关电源的设计目标，就是为了让系统通过补偿校正之后，其开环传递函数的幅频特性和相频特性向上述指标靠拢。
而想要得到理想的性能，我们要做的第一件事就是对开关电源的功率级和补偿网络进行数学建模，进而分析哪些关键参数会对开关电源的性能造成影响，这样一来，我们改善开关电源的性能就有了一个合理的方向。
1.3 传递函数的建立
前面已经说明，我们将开关电源的架构分为两个部分，功率级和补偿网络，下面分别建模。
1.3.1 补偿网络传函（Hs）
Venable提出了开关电源中的三种补偿网络（可参考马克纳塔拉名著《精通开关电源》第七章），I、II、III型，其中I型和II型可以看成III型补偿网络的简化版本。在基于电流模式控制的反激式变换器的设计中，II型补偿网络就足够使用了。因此本文讨论基于II型补偿网络传递函数，II型补偿网络的基本形式如图1.4所示。
V EA
图 1.4 II型补偿网络基本结构形式
在反激式变换器中，II型补偿网络是通过TL431和光耦组合使用实现的，基本接线方法有两种，如图1.5所示，在小信号分析中，只有红色线部分参与运算，1K电阻的作用是为TL431提供最小1mA的工作电流，R1的作用是设置静态工作点。
FB
FB II 型补偿网络接线方式1II 型补偿网络接线方式2
图 1.5 II 型补偿网络的两种接线方式
下面给出接线方式1的建模分析过程，感兴趣的读者可以自己分析接线方式2，分析方法类似。
首先，建立补偿网络的交流小信号电路模型，如图 1.6所示。
R1
s ）Vo （s ）
图 1.6 接线方式1的交流小信号等效电路
Ok ，然后，利用模电知识，我们可以推导出从Vo 到V FB 的传递函数。推导过程如下:
)S 2C /1//Rpll (*s I *CTR s V led FB ）（）（-=
led
EA led R )s (V )s Vo s I -=（）（ )s 1C /1//3R (*2
R )s (Vo )s (V EA -= 所以反馈网络的传递函数为:
)
s *2C *R 1(s *1C *2R s *1C *3R 1*CTR *R R )s (Vo )s V Hs pll led pll FB ++==（ 方程3 有方程3可知，在II 型补偿网络中，包含一个零极点、一个零点和一个极点。
零极点直接决定系统的低频开环增益，即方程1中的T ；零点和极点共同调节系统的带
宽和进行相位补偿，其中高频极点还用来补偿功率级输出电容造成的Esr 零点，从而获得更好的高频噪声抑制能力。
1.3.2 功率级传函（Gs ）
功率级表现出来的高度非线性，对建模造成了相当大的麻烦，在这里，我们假设变换器工作在满载、并且输入电压最低情况下（最恶劣条件），将功率级近似线性化分析，即便是如此，其模型的数学推导依然地艰深晦涩（推导过程可参考《开关变换器的建模与控制》一书）。所以，我们避开推导这一步，直接采用几本书以及参考资料通用的功率级参考数学模型。
我们知道，在电压模式控制的变换器中，开关电源的三种基本拓扑Buck 、Boost 、Buck-Boost 中都存在一个输出LC 滤波器，于是，电压控制模式的功率级传递函数中，都存在一个LC 滤波器造成的双极点，关于这一点，目前在工程界和学术界的建模方法还是比较统一的（数学模型在《精通开关电源》197页），所以，电压模式控制的开关变换器，大多需要使用III 型补偿网络，比如SP7656.
而在电流模式控制下，功率级的数学模型很难得到，目前在工程界和学术界，不同的研究人员提出了不同的建模方法，但至今没有公认的统一方法（参考《精通开关电源》217页），但大家都认同的是：那就是电流模式改变了功率级的极点，即由双极点变为单极点，但没有改变零点，这也为什么在电流模式下，II 型补偿网络就足够用的原因。
在《开关变换器的建模与控制》一书和昂宝（OnBright ）的培训文档中给出了电流模式控制下的反激变换器功率级传递函数，如下：
在CCM 模式下，功率级数学模型为：
???? ??--++++-==s *n *)D 1(*Ro D *L 1*))
D 1(s *Co *Ro 1()s *Co *Esr 1(*R *)D 1()D 1(*Ro *n s)V s Vo Gs 22P sense FB （）（ 方程4 其中：n ——变压器匝比；
Ro ——满载时输出电阻；
R sense ——电流环检流电阻；
D ——变换器工作时的最大占空比；
Esr ——变换器输出电容的等效串联电阻； Co ——变换器的输出电容。
在方程4中，我们可以看到，CCM 模式下，功率级中存在一个右半平面零点，根据劳斯判据，这个点可能会造成系统的不稳定，然而，我们又不能通过补偿的方法将这一点剔除掉，最好的办法是让开环传递函数的截止频率远离这个点。
在DCM 模式下，是不存在这个零点的，数学模型为：
)2
s *Co *Ro 1()s *Co *Esr 1(*V Vo G s FB ++= 方程5 其中： Vo ——输出直流电压；
V FB ——电流环比较器直流电压；
Esr ——变换器输出电容的等效串联电阻； Co ——变换器的输出电容。
所以，工作于DCM模式下的反激式变换器比较容易补偿设计。
1.4 Matlab分析
在工程技术领域，Matlab是公认的分析Bode图的强悍工具。将Hs和Gs级联起来，即构成反激式变换器的开环传递函数，建模完成。接下来的任务是拿实际电路验证已经建好的模型。
1．CCM工作模式下的系统特性
许庆柱工程师利用NCP1200搭建了一个CCM工作模式下的反激变换器，方程3和方程4级联后，将其相关的设计参数，输入m文件，得到分析结果如下图所示。
图 1.7 补偿网络Bode图
图 1.8 开环Bode图
图 1.9 闭环系统阶跃响应
2．DCM工作模式下的系统特性
在我的NCP1015项目中，设计的反激变换器均工作在DCM模式，将方程3和方程5级联，将相关的设计参数输入m文件，结果如下：
图 1.10 补偿网络Bode图
图 1.11 开环Bode图
图 1.12 闭环阶跃响应
1.5 总结
本文采用经典控制理论的常规建模方法，尝试对反激式变换进行系统建模，并通过两个设计实例对所建模型进行了验证。
需要说明的一点是：上文中提到的功率级建模是在PWM调制方式下推导出来的，对PFM调制方式下的反激变换器不一定管用（比如RCC）。
在建模的过程中，有一点没有考虑进去：通常我们在反激变换器的输出端习惯加一个小型滤波器，这一点没有进行考虑。
反激变换器的建模，不是为了获得精确的数学模型，而是为了分析“关键参数”改变时，对系统性能的影响，从而找出哪里出了问题，并加以改进，这是本文试图达到的目的。
电力电子课程实习报告 班级：电气10-3班 学号： 10053303 姓名：李乐
目录 一、课程设计的目的 二、课程设计的要求 三、课程设计的原理 四、课程设计的思路及参数计算 五、电路的布局与布线 六、调试过程遇到的问题与解决办法 七、课程设计总结
一、课程设计的目的 （1）熟悉Power MosFET的使用； （2）熟悉磁性材料、磁性元件及其在电力电子电路中的应用； （3）增强设计、制作和调试电力电子电路的能力。 二、课程设计的要求 本课程设计要求根据所提供的元器件设计并制作一个小功率的反击式开关电源。 电源输入电压：220V 电源输出电压电流：12V/1.5A 电路板：万用板手焊。 三、课程设计原理 1、引言 电力电子技术有三大应用领域：电力传动、电力系统和电源。在各种用电设备中，电源是核心部件之一，其性能影响着整台设备的性能。电源可以分为线性电源和开关电源两大类。 线性电源是把直流电压变换为低于输入的直流电压，其工作原理是在输入与输出之间串联一个可变电阻（功率晶体管），让功率晶体管工作在线性模式，用线性器件控制其“阻值”的大小，实现稳定的输出，电路简单，但效率低。通常用于低于10W的电路中。通常使用的7805、7815等就属于线性电源。 开关电源是让功率晶体管工作在导通和关断状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小），所以开关电源具有能耗小、效率高、稳压范围宽、体积小、重量轻等突出优点，在通讯设备、仪器仪表、数码影音、家用电器等电子产品中得到了广泛的应用。反激式功率变换器是开关电源中的一种，是一种应用非常广泛的开关电源。 2、基本反激变换器工作原理 基本反激变换器如图1所示。假设变压器和其他元件均为理想元器件，稳态工作下。
确定准谐振反激式变换器主要设计参数的实用方法 准谐振反激式变换器(Flyback Converter)由于能够实现零电压开通，减少了开关损耗，降低了EMI噪声，因此越来越受到电源设计者的关注。但是由于它是工作在变频模式，因此导致诸多设计参数的不确定性。如何确定它的工作参数，成为设计这种变换器的关键，本文给出了一种较为实用的确定方法。 近年来，一些著名的国际芯片供应商陆续推出了准谐振反激式变换器的控制IC，例如安森美的NCP1207、IR公司的IRIS40XX系列、飞利浦的TEA162X系列以及意法半导体的L6565等。正如这些公司宣传的那样，在传统的反激式变换器当中加入准谐振技术，既可以实现开关管的零电压开通，从而提高了效率、减少了EMI噪声，同时又保留了反激式变换器所固有的成本低廉、结构简单、易于实现多路输出等优点。因此，准谐振反激式变换器在低功率场合具有广阔的应用前景。但是，由于这种变换器的工作频率会随着输入电压及负载的变化而变化，这就给设计工作(特别是变压器的设计)造成一些困难。本文将从工作频率入手，详细阐述如何确定准谐振反激式变换器的几个主要设计参数：最低工作频率、变压器初级电感量、折射电压、初级绕组的峰值电流等。 图1是准谐振反激式变换器的原理图。其中： L P为初级绕组电感量，L LEAK为初级绕组漏感量， R P是初级绕组的电阻，C P是谐振电容。 由图1可见，准谐振反激式变换器与传统的反激 式变换器的原理图基本一样，区别在于开关管的 导通时刻不一样。图2是工作在断续模式的传统 反激式变换器的开关管漏源极间电压V DS的波 形图。这里V IN是输入电压，V OR为次级到初级 图1：准谐振反激式变换器原理图。 的折射电压。 由图2可见，当副边绕组中的能量释放完毕之后(即变压器磁通完全复位)，在开关管的漏极出现正弦波振荡电压，振荡频率由L P、C P决定，衰减因子由R P决定。对于传统的反激式变换器，其工作频率是固定的，因此开关管再次导通有可能出现在振荡电压的任何位置(包括峰顶和谷底)。可以设想，如果控制开关管每次都是在振荡电压的谷底导通，如图3所示，那么就可以实现零电压导通(或是低电压导通)，这必将减少开关损耗，降低EMI噪声。实现这一点并不困难，只要增加磁通复位检测功能(通常是辅助绕组来实现)，以便在检测到振荡电压达到最低点时打开开关管，就能达到目的。这实质上就是准谐振反激式变换器的工作原理，前文提到的几种IC均能实现这个功能。由此带来的问题是其工作频率是变化的，从而影响了其它设计参数的确定。 设计参数的确定 设计反激式变换器，通常需要确定以下参数： f S：变换器的工作频率； I PMAX：初级绕组的最大峰值电流；
50W反激变换器的设计(CCM) 电源规格输入电压：85Vac ~ 264Vac 输出电压：5Vdc 输出电流：10A 确定变压器初次级的匝比n 设定最大占空比: D=0.45 工作频率: f=100KHz，T=1/f=10uS 最大磁通密度: B=0.2 则主功率管开通时间为： Ton=T*D=10uS*0.45=4.5uS 选择变压器的磁芯型号为EER2834 磁芯的截面积：Ae=85.5mm 最低输入电压: Vin= 85 * √2 –20 = 100.2 V ( 设定低频纹波为20V ）根据伏·秒平衡原理有： Vin * Ton = n * ( V o + Vf ) * Toff ( 设定整流管压降为1V ） 变压器的匝比n: n = 13.67 设定电源工作在连续模式Ip2 = 0.4 * Ip1 0.5 * ( Ip1 + Ip2 ) * Vin * D = Pout /η ( 设定电源的效率η为0.8 ） Ip1 = 1.98 A Ip2 = 0.79 A 变压器的感量 L = ( Vin * Ton ) / ( Ip1 – Ip2 ) = 379 uH 变压器的初级匝数 Np = ( Vin * Ton ) / ( Ae * B ) = 27 T 变压器的次级匝数Ns = Np / n = 2 T 变压器的实际初次级匝数可以取 Np = 27 T Ns = 2 T 重新核算变压器的设计 最大占空比：Vin * D = n * ( V o + Vf ) * ( 1 – D ) D = 0.447 最大磁通密度：Bmax = ( Vin * Ton ) / ( Np * Ae ) Bmax = 0.195 T 初级电流Ip1 和Ip2： 0.5 * ( Ip1 + Ip2 ) * Vin * D = Pout /η Ip2 + ( Vin * Ton ) / L = Ip1 Ip1 = 1.99 A Ip2 = 0.8 A Ip_rms = 0.93A 次级电流Is1和Is2 Is1 =Ip1*n=26.87A Is2=Ip2*n =10.8A Is_rms = 12.56A 次级电压折射到初级的电压 V or = n * ( V o + Vf ) = 81V 初级功率管Mosfet 的选择 Vmin = (√2 * 264 + V or +50 ) / 0.8 = 630 V Ip_rms = Ip_rms / 0.8 = 1.16 A ( 设定应力降额系数为0.8 ） 可以选择Infineon 的IPP60R450E6 次级整流管Diode 的选择 Vmin = (√2 * 264 / n + 5 +15 ) / 0.8 = 60 V Is_rms = Is_rms / 0.8 = 15.7 A ( 设定应力降额系数为0.8,噪音为15V ） 可以选择IR 的30CTQ060PBF 输出电容的选择 设定输出电压的纹波为50mv 输出电流的交流电流： Isac_rms = 0.5 * ( Is1 + Is2 ) * √D * ( 1- D ) Isac_rms = 9.36A Resr = Vripple / Isac_rms = 5.34 mohm 选择Nichicon 电容HD 系列6.3V/3900uF 四个并联使用50W反激变换器的设计(DCM) 电源规格输入电压：85Vac ~ 264Vac 输出电压：5Vdc 输出电流：10A 确定变压器初次级的匝比n 设定最大占空比: D=0.3 工作频率: f=100KHz，T=1/f=10uS 最大磁通密度: B=0.2 则功率管开通时间：Ton=T*D=10uS*0.3=3uS 假设关断时间：Toff=7uS，Tr=4uS 选择变压器的磁芯型号为EER2834 磁芯的截面积：Ae=85.5mm 最低输入电压: Vin= 85 * √2 –20 = 100.2 V ( 设定低频纹波为20V ）根据伏·秒平衡原理有： Vin * Ton = n * ( V o + Vf ) * Tr ( 设定整流管压降为1V ） 变压器的匝比n: n = 12.53 设定电源工3作在续模式Io = Tr/T * Ip2 Ip2=Io*T/Tr=25A Ip1 = Ip2/n=1.99 A 变压器的感量 L = ( Vin * Ton ) / Ip1 = 151 uH 变压器的初级匝数 Np = ( Vin * Ton ) / ( Ae * B ) = 18 T 变压器的次级匝数 Ns = Np / n = 1.4 T=2T 变压器的实际初次级匝数可以取 Ns = 2 T Np=Ns * n=25.1T=26T 开关电源一次滤波大电解电容 开关电源决定一次侧滤波电容，主要影响电源的性能参数为输出低频交流纹波与保持时间. 滤波电容越大，电容器上的Vin(min)越高，可以输出较大功率的电源，但相对价格也提高了。 输入电解电容计算方法(举例说明)： 1.因输出电压12V 输出电流2A, 故输出功率：Pout=V o*Io=1 2.0V*2A=24W。 2.设定变压器的转换效率约为80%，则输出功率为24W的 电源其输入功率：Pin=Pout/效率=W W 30 % 80 24 =. 3.因输入最小交流电压为90V AC，则其直流输出电压为：Vin=90*1.2=108Vdc 故负载直流电流为：I= Vin Pin =A Vac W 28 .0 108 30 = 4.设计允许的直流纹波电压V ?/V o=20%，并且电容要维持电压的时间为1/4周期t（即半周期的工频率交流电压在约 是4ms，T= f 1 = 60 1 =0.0167S=16.7 ms）则： C=uF V t I 9. 51 6. 21 10 * 4 * 28 .0 *3 = = ? - 故实际选择电容量47uF. 5.因最大输入交流电压为264Vac，则最高直流电压为:V=264*2=373VDC. 实际选用通用型耐压400Vdc的电解电容,此电压等级,电容有95%的裕度. 6.电容器的承受的纹波电流值决定电容器的温升,进而决定电容器的寿命.(电容器的最大纹波电流值与其体积,材质有关.体积越大散热越好耐受纹波电流值越高)故在选用电容器要考虑实际纹波电流值＜电容器的最大纹波电流值. 7.开关源元器件温升一般较高,通常选用105℃电容器,在特殊情况无法克服温升时可选用125℃电容器. 故选用47uF,400v, 105℃电解电容器可以满足要求(在实际使用时还考虑安装机构尺寸,体种大小,散热环境好坏等)

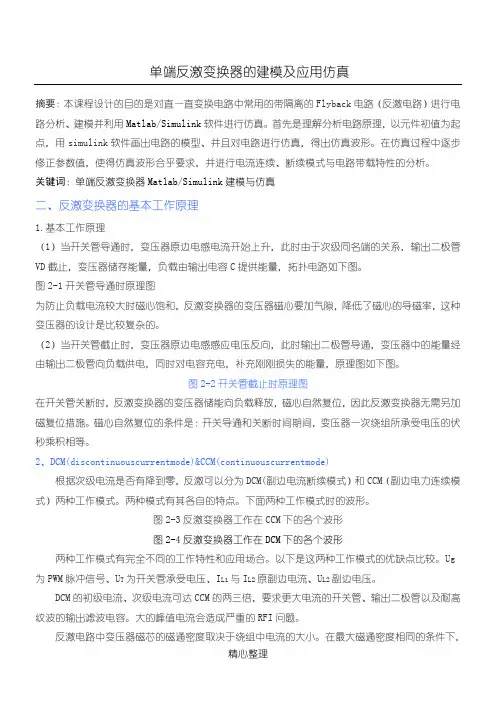

单端反激变换器的建模及应用仿真 摘要：本课程设计的目的是对直—直变换电路中常用的带隔离的Flyback电路（反激电路）进行电路分析、建模并利用Matlab/Simulink软件进行仿真。首先是理解分析电路原理，以元件初值为起点，用simulink软件画出电路的模型、并且对电路进行仿真，得出仿真波形。在仿真过程中逐步修正参数值，使得仿真波形合乎要求，并进行电流连续、断续模式与电路带载特性的分析。 关键词：单端反激变换器Matlab/Simulink 建模与仿真 二、反激变换器的基本工作原理 1.基本工作原理 （1）当开关管导通时，变压器原边电感电流开始上升，此时由于次级同名端的关系，输出二极管VD截止，变压器储存能量，负载由输出电容C提供能量，拓扑电路如下图。 图2-1开关管导通时原理图 为防止负载电流较大时磁心饱和，反激变换器的变压器磁心要加气隙，降低了磁心
的导磁率，这种变压器的设计是比较复杂的。 （2）当开关管截止时，变压器原边电感感应电压反向，此时输出二极管导通，变压器中的能量经由输出二极管向负载供电，同时对电容充电，补充刚刚损失的能量，原理图如下图。 图2-2开关管截止时原理图 在开关管关断时，反激变换器的变压器储能向负载释放，磁心自然复位，因此反激变换器无需另加磁复位措施。磁心自然复位的条件是：开关导通和关断时间期间，变压器一次绕组所承受电压的伏秒乘积相等。 2、DCM(discontinuous current mode)&CCM(continuous current mode) 根据次级电流是否有降到零，反激可以分为DCM(副边电流断续模式）和CCM（副边电力连续模式）两种工作模式。两种模式有其各自的特点。下面两种工作模式时的波形。
正激变换器及其控制电路的设计及仿真 电气工程 张朋 13S053081
设计要求： 1、输入电压：100V（±20％）； 2、输出电压：12V； 3、输出电流：1A； 4、电压纹波：＜70mV（峰峰值）； 5、效率：η＞78％； 6、负载调整率：1％； 7、满载到半载,十分之一载到半载纹波＜200mV。 第一章绪论 1.课题研究意义： 对于大部分DC/DC变换器电路结构，其共同特点是输入和输出之间存在直接电连接，然而许多应用场合要求输入、输出之间实现电隔离，这时就可以在基本DC/DC变换电路中加入变压器，从而得到输入输出之间电隔离的DC/DC变换器。而正激变化器就实现了这种功能。 2.课题研究内容： 1、本文首先介绍了正激变换器电路中变比、最大占空比和最小占空比、电容、电感参数的计算方法，并进行了计算。 2、正激变换器的控制方式主要通过闭环实现。其中闭环方式又分为PID控制和fuzzy控制。本文分别针对开环、PID控制，fuzzy控制建立正激变换器的Matlab仿真模型，并进行仿真分析了，最后对得出的结果进行比较。 第二章：正激电路的参数计算 本章首先给出正激变换器的等值电路图，然后列出了正激变换器的四个主要参数的计算方法，并进行了计算。 1、正激变换器的等值电路图 图1 正激变换器等值电路图 2、参数计算 （1）变比n 根据设计要求，取占空比D=0.4，根据输入电压和输出电压之间的关系得到变比：
n= D U U out in ?=4.012 100 ?=3.3 （2） 最大、最小占空比 最大占空比D max 定义为 D max = ()n U U U in d out 1 min ? +， 式中U in(min) =100-20=80V ，U out =12V ，n=3.3，，U d 为整流二极管压降， 所以D max =0.495。 最小占空比D min 定义为 D min = ()n U U U in d out 1 max ? +， 式中U in(max) =120V ， 所以D min =0.333。 （3） 电容 电容的容量大小影响输出纹波电压和超调量的大小。取开关频率f=200KHZ ，则T=5×10-6 s ， 根据公式： C=ripple ripple V f I ??81 ， 式中取I ripple =0.2A ，V ripple =0.07mV ， 所以C=1.79μF 。为稳定纹波电压，放大电容至50μF 。 （4） 电感 可使用下列方程组计算电感值： U out =L ×dt di ， dt= f D m in 1-， 式中U out =12V ，di 取为0.2A ，D min =0.333, 所以L=0.334mH 。 第三章 正激变换器开环的Matlab 仿真 本章首先建立了正激变换器开环下的Matlab 仿真模型，然后对其进行了仿真分析。
基于TOPSwitChⅡ的单端反激开关电源的建模及动 态分析 O 引言 开关电源以其小型、轻量和高效率的特点，而被广泛地应用于以电子汁算机为主导的各种终端设备、通信设备中，是当今电子信息产业飞速发展不可缺少的一环，而开关电源性能的优劣也将直接关系到整个系统的安全性与可靠性。开关稳压电源有多种类型，其中单端反激式开关电源，由于线路简单，所需要的元器件少，而受到重视。为使开关电源具有更好的动态稳定性，本文首先将开关电源从功能和结构上分成3个部分，求出各部分的内部参数，及相互之间的关系，然后运用动态小信号平均模型的基本原理求得各部份的传递函数，最后对3个部分传递函数组成的一个整体闭环系统进行分析，以求达到最佳的控制效果。 1 系统模型的建立 图1为单端反激式开关电源控制系统的结构图，由3个重要部分组成，即调节器、开关器件和高额变压器。其中凋节器为TL431，由美国德州仪器公司(TI)和摩托罗拉公司生产；开关器件为TOP227，由Power Integrations(简称PI)公司于1994年推出的TOPswitchⅡ系列芯片。电路的工作原理是：输出电压的取样(取样系数为α)反馈给调节器的一个输入端与另一输入端的给定信号Ug(TL431内部的电源提供，其大小为2.5V)进行比较，输出为电流Ic；Ic控制开关器件的占空比；高频变压器和输出整流滤波组成的一个整体，把原边的能量转换到副边输出。各种因素的变化最终导致电源的输出量发生变化，通过调节器使得输出趋于稳定。
要对系统进行动态分析必须对每个环节建立明确的数学描述，即给出它们具体的传递函数。在建模的过程中，运用动态小信号平均模型的基本原理，分别对3部分模型进行推导。 1.1 调节器部分 调节器部分是以TL43l为主要器件构成的电路，在模型推导的过程中，结合电路的基本原理和元器件在实际模型中的功能将电路简化，最后对最简化的电路图进行建模。 图2为TL431及外围元器件构成的电路图(虚线框内为TL431的内部结构图)，可以简化为图3。具体的简化步骤及原理如下：TI431内部电路中三极管的作用是使误差放大器的输出反相，所以图3中采用反向运放，等效替代TL431内部特性。二极管VO是为了防此K-A间电源极性接反而损坏芯片，起保护作用，建模时可忽略，而f-g导线本质上给芯片提供工作电压，建模时也可以忽略。由R1、R2和电源Ui组成的网络，由戴维南等效电路可汁算出Req和Ui′的值。
反激变换器拓扑的电路设计 1．介绍反激变换器拓扑在5W到150W的小功率场合中得到广泛的应用。这个拓扑的重要优点是在变换器的输出端不需要滤波电感，从而节约了成本，减小了体积。在以往一些中文参考资料的叙述中，由于同时涉及电路和磁路的设计，容易造成设计过程中的混乱，反激变换器电路本身的一些特性却没有得到应有的体现。在文中，介绍了反激变换器的基本工作原理，对不连续模式反激变换器的设计过程，各参数之间的决定关系作了简练而准确的描述。由于电路设计和磁路设计分别介绍，对读者掌握反激变换器的设计有很好的帮助。 2．不连续模式反激变换器的基本原理反激变换器在开关管导通期间，变压器储能，负载电流由输出滤波电容提供。在开关管关断期间，储存在变压器中的能量转换到负载，提供负载电流，同时给输出滤波电容充电，并补偿开关管导通期间损失的能量。 图1a是反激变换器的基本拓扑。图中有两个输出电路，一个主输出和一个从输出。负反馈闭合环路采样主输出电压V om。V om的采样值与参考值比较，输出的误差信号放大信号控制Q1的导通时间脉冲，使得V om的采样值在电网和负载变化时等于参考电压，从而稳定输出电压。从输出跟随主输出得到相应的调节。 电路的工作过程如下：当Q1导通，所有线圈的同名端（带）相对于非同名端（不带）是负极性。输出整流二极管D1和D2反向偏置，输出负载电流由输出滤波电容C1和C2提供。 在Q1导通期间，Np上施加了一个固定的电压（Vdc-1）（这里假设开关管的导通压降是1V），并且流过以斜率dI/dt=（Vdc-1）Lp线性上升的电流，这里Lp是原边的磁化电感。在导通时间的最后，原边电流上升到Ip=（Vdc-1）Ton/Lp。这个电流代表电感上储存的能量为 （1） 这里E单位焦耳，Lp单位亨，Ip单位安培 当Q1关断，磁性电感上的电流强制使所有线圈上的极性反向。假设这时没有从次级绕组，
正激变换器 实际应用中，由于电压等级变换、安全、系统串并联等原因，开关电源的输入输出往往需要电气隔离。在基本的非隔离DC DC-变换器中加入变压器，就可以派生出带隔离变压器的DC DC-变换器。例如，单端正激变换器就是有BUCK变换器派生出来的。 一工作原理 1 单管正激变换器 单端正激变换器是由BUCK变换器派生而来的。图（a1）为BUCK 变换器的原理图，将开关管右边插入一个隔离变压器，就可以得到图（a2）的单端正激变换器 图（a1）BUCK变换器
图（a2）单端正激变换器 BUCK 变换器工作原理： 电路进入平恒以后，由电感单个周期内充放电量相等， 由电感周期内充放电平恒可以得到： ?==T dt L u T L U 001
即： 可得： 单端正激变换器的工作原理和和BUCK 相似。 其工作状态如图如图（a3）所示： 图（a3）单端正激变换器工作状态 开关管Q 闭合。如图所示，当开关管Q 闭合时的工作状态如图a4所示， ? ? =- -ON ON t T t o o i dt U dt U U 0 )(i i ON o o o i OFF o ON o i DU U T t U T D U DT U U t U t U U == -=-=-)1()()(
图（a4） 根据图中同名端所示，可以知道变压器副边也流过电流，D1导通，D2截止，电感电压为正，变压器副边的电流线性上升。在此期间，电感电压为： O I L U U N N u -= 1 2 开关管Q 截止。开关管截止时，变压器副边没有电流流过，副边电流经反并联二极管D2续流，在此期间，电感电压为负，电流线性下降: O L U U -= 在稳定时，和BUCK 电路一样，电感电压在一个周期内积分为零，因此： ()S O S I T D U DT U U N N ?-?=??? ? ??-1120 得： I O DU N N U 1 2= 由此可见，单端正激变换器电压增益与开关导通占空比成正比，
反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理 在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率 公式导出如下: 输出功率 : Po = LIp2η / 2T

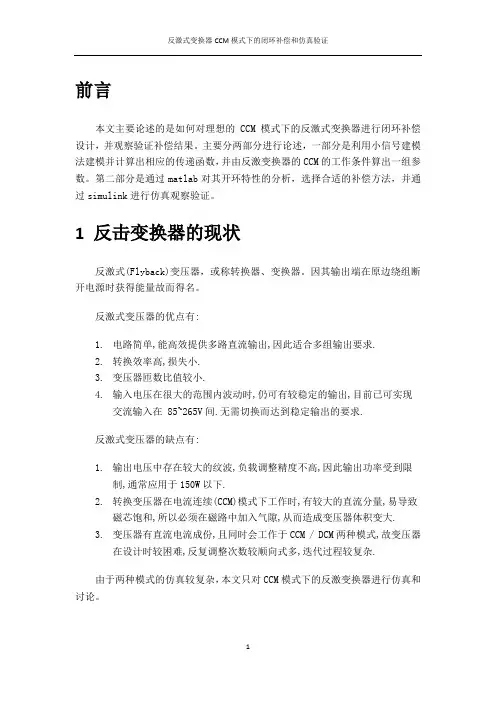

前言 本文主要论述的是如何对理想的CCM模式下的反激式变换器进行闭环补偿设计，并观察验证补偿结果。主要分两部分进行论述，一部分是利用小信号建模法建模并计算出相应的传递函数，并由反激变换器的CCM的工作条件算出一组参数。第二部分是通过matlab对其开环特性的分析，选择合适的补偿方法，并通过simulink进行仿真观察验证。 1 反击变换器的现状 反激式(Flyback)变压器，或称转换器、变换器。因其输出端在原边绕组断开电源时获得能量故而得名。 反激式变压器的优点有: 1.电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2.转换效率高,损失小. 3.变压器匝数比值较小. 4.输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现 交流输入在 85~265V间.无需切换而达到稳定输出的要求. 反激式变压器的缺点有: 1.输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限 制,通常应用于150W以下. 2.转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致 磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3.变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器 在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 由于两种模式的仿真较复杂，本文只对CCM模式下的反激变换器进行仿真和讨论。
