地铁接触网状态检测技术浅析【摘要】随着我国经济的不断发展和科学水平的不断提高，地铁的发展速度也越来越快。但是在地铁的发展过程中仍存在有很多问题，例如地铁接触网不良等等。所以，本文将从多个方面对地铁接触网状态检测技术进行分析和探讨。
【关键词】地铁接触网；状态检测技术；浅析
一、前言
地铁接触网是为了给列车提供运行的动力，它的作用在整个地铁系统来说可以说是至关重要的。所以，必须时常对接触网进行检测，保证其正常工作，正常供电，才能让列车无忧行驶。
二、检测原理
电气化铁路接触网的运营安全基础是接触网检测车，这个专用的车辆是用于检测接触网这个技术参数的。该车有特殊的的装置及先进的设备，能够高效率的准确地检测出线的拉出值、导线的高度、定位的坡度、接触网的电压、等技术参数。
接触网的检测系统一般有：信号的检测系统、信号的隔离与信号的传递系统、数据的采集系统，然后如果就系统的信号而言，则可以分为检测的信号、补偿的信号、定位的信号这3种。
三、接触网测量方式
接触网的特殊性，受到电弓等因素的影响，时常会有离线的现象发生，所以接触网的检测就包括测量“接触网的外在几何参数”和“硬点”，及时知道接触网的动态，便于检修和维护，保证地铁系统的正常工作，道路的安全运营。测量接触网，不同的时期会产生不同的测量方法，但是主要还是离不开静态测量、非接触式激光雷达扫描测量法，地铁网轨检测车等等。
1.静态测量
静态测量主要是测量“接触线的高度”，“接触线的抬升值”以及其“之字值”等，静态测量有个最大的局限性就是只能反映出静态的位置，在接触网投入现实
中使用后，如果需要检查其是否符合设计标准，则需要对其进行动态的检测。
2.接触式检测方式
接触式的检测就是在受电弓上面按照原定的距离安装一个光电传感器，如果当受电弓接触到线的时候，会产生磁场，磁场会有感应信号，根据光电传感器的位置，可以测量出一定的数值，但是这个测量方法因为是磁场的效应，有时候会受到干扰等因素，所以缺乏一定的准确度。
3.激光雷达扫描法
这个是在接触电网车的车顶上安装一个激光的雷达，通过不断发射雷达激光来检测，如果激光碰到了障碍物，就会折射，并且被雷达所接收，这样计算折射、接收、发射的速度，可以掌握到整个激光的行程，计算导线高度和导线拉出的数值，这种方式比较准确，但是容易被外部的因素所干扰，测量结果也存在一定的差异性。
4.三维图像测量法
这个就是利用三维的视觉原理，通过在车的顶部安装有激光器材和数字摄像机来测量，当激光器倾斜到了一定的视角，摄像机就会拍摄图像，利用成像来计算出接触线对摄像机的高度和车顶的距离，计算出导线高度和拉出的数值，这种计算方法受到外部的影响比较小，而且相对来说比较准确，但是要求必须是非常精确的相机。
5.地铁车的动态测量方法
由于地铁行使的速度非常快，所以静态的测量是远远不够的，动态的测量在实际的工作中越来越重要，在专业人员通过对各项检测参数进行测量，可以保证列车的正常行使，检测车是对接触网动态测量的一个良好的测量方式，同时也是重要的技术和预防措施，对列车的预防事故有着不可估量的决定性作用。
6.接触网点硬点消除
接触网的硬点是一种非常有危险性的物理现象，它不见会破坏导线之间的受流情况，还会使得导线磨耗和撞击性损害非常大，经常造成火花的摩擦，使得解除线和受电弓损伤，影响正常的取流对于牵引电机来说，不仅如此，还会使得机车的牵引质量受到了一定的影响。
造成接触硬点也是多方的原因，既有接触网本身设计方面的原因，同时也有
线路的质量问题、受电弓性能等方面的原因，但是从机器设备本身原理来说：软硬不均是一定会存在的现象，是无可厚非，我们能做的就是尽量降低其存在率和有可能造成的影响。
我们的主要维护目标就是硬点率，只有在日常维护的过程中，加强视察等检查检测工作，提高监测的质量，提前发现硬点和处理硬点的可行的方法，在接触网维修的过程中，某些质量的集中点，可以通过适当增加吊弦或者改变其位置的方法，来改善接触网，从而达到消除部分硬点的目的。同时检修人员要有工作责任心和经验处理的尝试，要有效的控制不符合解除线的衔接，避免硬点的产生。
7.离线、网点电压的检测等等
通过技术人员的检测、计算参数值、分析范围等检测流程，检测的结果都是在正常的范围之内，所以通过检测以及分析，我们可以了解到接触网这个设备的总体是正常的，工作状态也完美，可以保证到铁路的安全运营，这样以来我们可以及时的了解到接触网的设备以及其目前的状态，这样保证了铁路的安全运行，对铁路有着重大的意义。
8.速度、里程的检测
这是一种通过光电来旋转编码的设备，它装置在接触网检测的车上，与车的轴同步的进行转动，轴每转出一个周便会输出一定的脉冲，再有一个专门的计数设备来计算一共转出了多少数值，再用这个数值除以固定的基数，再去与车轮的直径计算，最后可以得出车行走的距离。
9.定位管坡度定量测试
检测车的车顶装置有受电弓，在受电弓的两端距离中心的550mm安装高速的激光测量距离的仪器，运行这个区，定位当定位管经过时，检测到距离受电弓弓面的距离，将这个距离数值与测量计算的参数进行结合，就可以得到定位管的正切值。
四、接触网的系统全面监测
接触网系统一般是装置在隧道的左侧上方，它源源不断的在为列车提供电力，是整个地铁运行的保证，在故障检测来说，这个装置是起到了决定性的作用，因为其实现的效果显著，一方面当接触网发生故障的时候，其排查的时间大大缩短了查找故障的时间。
在挽回损失的过程里面，最重要的还是保障了铁路的安全运行。
比如说接触网的故障处理需要的时间是非常少的，只要技术人员找到故障位置，对症下药是非常快就可以排除故障的，但是在这之前找到故障的时间是非常多的，有时候甚至是达到了快半天的时间，按照检修人员的配置情况，在故障发生的时候，检修人员到达现场的速度是非常快的，有的甚至是就在故障地点的附近，如果可以免去了查找故障的时间，这样对铁路来说减少的损失是非常大的，因为如果按照铁路运营一分钟大于2万元的收益计算，一次故障如果可以减少排查最少3个小时的时间，一次故障就可以减少损失数百万，这样算来对铁路的收益是非常有利的。在挽回损失的过程里面，最重要的还是保障了铁路的安全运行。
在安装有接触网的铁路上，其优点有安全、环保、节能、牵引力大，通过该系统对接触网的日常维修保养，可以保证接触网的高效有序的工作，在这个工作过程中，提高了铁路运行的安全性，保证了铁路的稳定有序的工作，使得铁路工作高效稳定，正因为有了这个接触网的工作，铁路故障率和事故的发生率有了大大的降低，也使得铁路的维修变得简单和省时省力，节约了资源，虽然是这样，但是对于铁路安全来讲，还是马虎不得。
五、结束语
通过以上详细的分析以及介绍，我们对地铁的接触网有了更深的认识。目前，我国地铁正处在高速发展的路程中。所以必须做好接触网的检测，这样才能保证列车的安全出行。不能小看这一些小小的参数，这些数值背后是撑起整个铁路网的安全职责，所以千万不可大意。
参考文献
[1]郭俊鹏.地铁接触网几何参数检测方式的对比[J].铁道技术监督.2012（02）:9-10
[2]罗亚敏.广州地铁柔性接触网检测问题分析[J].铁道技术监督.2010（15）:81-82
[3]梁养熹.积极开发和采用地铁架空刚性接触网[J].城市轨道交通研究.2011（02）:4-6
[4]陈唐龙.接触网检测车振动补偿研究[J].西南交通大学学报.2013(4)：461-46
地铁接触网导线磨耗分析 【摘要】从地铁接触网的柔性接触网和刚性接触网两方面进行阐述，分析它们在实际运行中所常见的故障与问题，并通过不断的摸索与研究提出相应的解决措施。从而不仅有利于提升地铁接触网的运行效率，提高地铁交通的运行质量与运行能力，还能提高地铁运行的稳定性与安全性，促进我国交通事业的快速发展。 【关键词】刚性接触网导线磨耗分析建议 接触线在与电客车受电弓的相互作用时，表面产生腐蚀及磨损的现象即为接触线磨耗。导致接触线磨耗的原因主要包括：接触线与滑板间的电气腐蚀、受电弓碳滑板的机械摩擦、化学腐蚀、及接触线氧化等。接触线的载流量、接触网的机械安全及接触网使用寿命都会受到接触线磨耗的影响。 1 接触线局部磨耗原因分析 1.1 电客车的速度对接触线磨耗的影响 在电客车出站加速区段，车辆晃动较大，加剧了受电弓的振动，且受电弓取流增大，弓网关系处于波动状态，接触压力及冲击力都不稳定，当电客车的速度不断提高时，就可能导致接触线与受电弓之间产生瞬间分离，引起跳跃式的接触现象。这种异常的现象会引起很多问题，比如：（1）接触线与受电弓之间工作面不平整，致使接触线磨耗不均，增加
受电弓碳滑板的磨耗；（2）还会增大接触线与受电弓的离线率及机械磨耗，由于接触线与受电弓间接触不良会增加接触电阻，从而产生大量的热量，导致接触线局部温度升高，致使接触线局部软化，接触线和受电弓滑板的电气磨耗增大，加速此区段接触线的磨耗速率，最终使得接触线工作面产生不平滑的现象，甚至出现接触线烧损的情况。 1.2 接触线异常磨耗的原因 造成线岔非支处接触线及刚性悬挂锚段关节出现异常磨耗的主要原因有以下两点：首先，轨道线路的曲线、线岔以及车体抖动等会对弓网关系造成影响，特别是缓坡区段，对非支翘头处的异常磨耗现象也较为突出；其次，通常非支的抬高量要求在2～4mm范围内，抬高量过小就会导致接触线异常磨耗。 2 建议措施 2.1 优化刚性悬挂接触网的设计 在刚性接触网设计过程中，对全线接触线拉出值分布的设计，呈正弦波布置为最佳；刚性接触网的悬挂跨距不宜大于10m，在6～8m范围为最宜；在变坡区域，跨中弛度不得大于跨距值的1‰，从而减小汇流排的形变，降低对受电弓的影响。 2.2 特殊地段采用弹性部件 刚性接触网因其结构特点弹性较小，受电弓在运行中会
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 接触网运行检修规程(标准版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
接触网运行检修规程(标准版) 铁道部文件接触网运行检修规程(摘录)铁运[1999]102号 第二章运行和管理 第4条接触网运行和检修工作实行统一领导、分级管理的原则,充分发挥各级组织的作用。铁道部:负责全路接触网运营管理工作,统一指导、统一规划,监督、检查;制定有关规章。铁路局:贯彻执行铁道部有关规章、命令和标准,组织制定本局有关细则、办法和工艺;制定各分局、供电段的管理和职责范围;规划全局的接触网运营管理工作;审批局管的新产品试运行和重要的设备变更;组织好日常维修,适时地安排好大修改造工程,增强能力,改善设备的技术状态,提高供电质量,适应运输发展需要,保证安全可靠地供电。 第8条电气化区段的接触支柱内壁或隧道一侧的边墙上标出轨面标准线、线路超高和侧面限界,作为供电和工务部门共同遵守的标
准;新建电气化铁路,由施工单位标出,开通前由供电、工务部门共同确认,以后每年复测一次,实际侧面限界与标明的侧面限界之差在任何情况下均不得大于30mm,实际超高和标明的超高之差在任何情况下均不得大于7mm,如大修、改造必须超过时,大修、改造的设计文件必须经铁路局批准,竣工后供电和工务部门共同重新测定,轨面标准线要用红色油漆划在支柱内壁或隧道边墙悬挂点的下方,供电段负责红线的日常管理,应保持清晰。轨面标准线、侧面限界、外轨超高每次测量后均应做出记录,共同签认,报分局备查。 第13条为保证电气化区段的可靠供电禁止由供电线、正馈线、区间接触网引接非牵引负荷。对当地无电源,只能利用接触网供电者,经铁路局批准,允许由车站接触网引接少量的非牵引负荷,其主管部门对设备要加强管理,认真维护保养,确保接触网的正常供电。 第14条为保证接触网检修作业安全,在接触网支柱上一般不应架设其他导线,确因径路困难不得不与接触网同杆合架者,应经铁路局批准。对未经批准擅自在接触网支柱上架设其他导线者,供电段有权拆除。
接触网作业车作业平台 检查标准 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
接触网作业车作业平台检查标准1、轨道车作业平台上部检查及动态试验前，必须确认轨道车上方工作范围内没有带电设备，库内作业平台的检查试验纳入每天的日常整备内容。 2、库内静态检查司机执行以下标准。 （1）液压油缸的油面高度在适用范围内。 （2）作业平台上、下控制箱各开关作用良好，回零，箱盖完整。 （3）作业平台上下脚梯无变形、（冬季）防滑装置良好。 （4）旋转、上升限位行程开关完好，弹力正常。 （5）平台制动装置完好。 （6）各油缸、管路、接头无渗漏现象。 （7）平台上无废弃零部件，平台进出口栏栅关闭，折叠式平台应放倒叠好，不得侵限。
（8）（回库后）拔出各开关钥匙，定置保管。 （9）检查抓轨器装置及悬挂状态，确认良好。 3、库内动态整备检查，司机、学习司机执行以下标准。 （1）按本车操作要求挂入液压取力，指示灯点亮，对平台进行动态操作试验。 （2）由司机指挥学习司机操作作业平台下部开关箱上升、下降、左右旋转、锁定、紧急开关，司机确认作业平台动作良好，安全装置正常，各油缸无渗漏现象。 （3）作业平台上、下操作转换开关试验：由司机将作业平台上、下转换开关置“平台下”位，学习司机在平台上部操作作业平台，作业平台不能动作为试验正常。 （4）由司机将作业平台上、下转换开关置“平台上”位，指挥学习司机操作作业平台上部开关箱上升、下降、左右旋转、紧急开关，司机确认作业平台动作良好，安全装置正常，各油缸无渗漏现象。
（5）检查试验作业平台附属装置（电铃、照明灯具）状态良好。 （6）试验后，司机确认作业平台回位良好，所有操作机构恢复零位，拔出各开关钥匙，定置保管。 4、每次天窗作业出库前由工作领导人安排每台车的平台操作人与司机试验作业平台状况，联合检查执行以下标准： （1）作业平台上、下操作转换开关试验：由司机将作业平台上、下转换开关置“平台下”位，作业平台操作人在平台上部操作，作业平台不能动作为试验正常。 （2）由司机将作业平台上、下转换开关置“平台上”位，平台操作人上部操作上升、下降、左右旋转、紧急开关，作业平台操作人与司机确认作业平台作用良好。 （3）检查试验作业平台附属装置（电铃、照明灯具）状态良好。 （4）检查抓轨器装置及悬挂状态，确认良好。

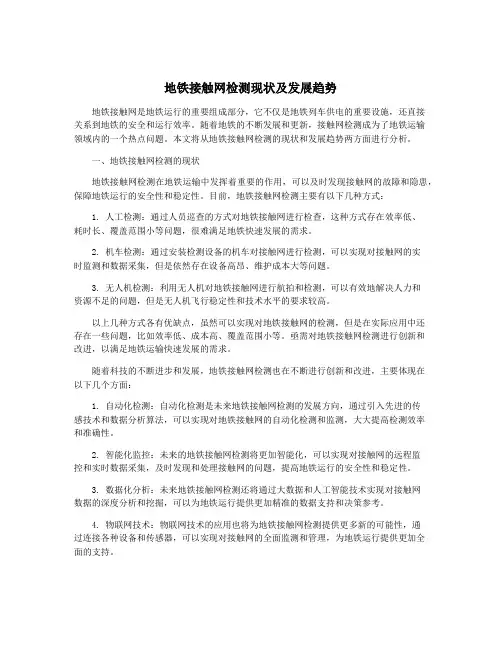

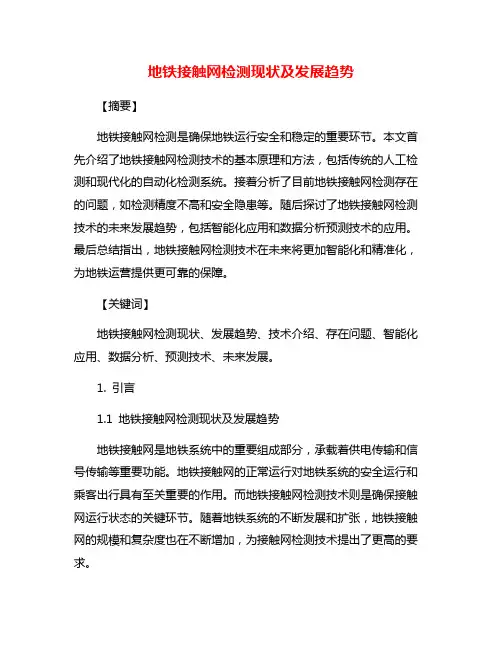

地铁接触网检测现状及发展趋势 接触网通过在列车行驶路线周边架设特殊的输电线路为机车提供电能供应，是城市轨道交通正常运营的重要条件和保证，其性能更是直接决定了机车弓网受流质量。为保障牵引供电系统有序运行，保障乘客人身财产安全，在提升优化接触网设备的同时，增加对接触网状态检测，并制定科学合理的检修维护流程至关重要。目前我国城市轨道交通发展受到诸多因素的影响，每个城市在接触网系统的选取上也有所不同，需要更为全面、系统、科学的接触网参数检测与分析，为现场检修工作提供真实有力的客观依据。 标签：地铁;接触网;检测;发展 引言 随着城市经济的发展，地铁车辆具有高效率、低污染等优点，在解决城市交通拥挤方面，起到重要的角色，近几年，地铁在全国各大城市得到了快速的发展。与此同时，地铁车辆弓网故障也越来越突出。地铁车辆一旦出现弓网故障将会给地铁行车及运营造成恶劣的影响。 1系统概述 1.1概述 城市轨道交通是一种容量较大、运送速度较快的交通方式，可为乘客提供安全、快速、便捷、舒适的运送服务。在当今城市的发展过程中，城市轨道交通在公共交通系统中的地位越来越重要。城市轨道交通是复杂的巨系统，作为国家重要的基础设施，任何子系统和设施、设备受自然和人为的作用，可能出现病害和故障，一旦防控环节处置不当，都可能对地铁运行品质和安全产生影响，或危及运行安全，极端情况下甚至车毁人亡，后果不堪设想。针对威胁地鐵运行的安全风险，充分利用各种检测、检测与监控技术、加强设施和设备、列车运行、外部环境等要素的安全检测、监测与监控，掌握设备运行状态，采取针对性的防控和处置措施，是确保地铁运行安全的重要技术支撑。牵引供电系统作为地铁列车的动力源泉，其运行状态直接影响地铁的安全、稳定运行。接触网系统是供电系统中一个极其重要的组成部分，由于接触网是没有备用的供电装置，一旦发生故障，将导致行车中断，因此接触网的安全可靠是保证地铁安全运营的必要条件。 1.2适用范围 本方案针对地铁牵引供电接触网系统的弓网状态进行实时在线检测，适用于采用架空接触网供电、受电弓受流的系统，不适用于采用接触轨供电的系统。典型的接触网地下区段为架空刚性悬挂，高架段为架空柔性悬挂。 2地铁接触网检测设计
高速铁路接触网运行检修暂行规程1-36条试题A（答案） 一、填空 1、高速铁路接触网的运行维护, 坚持“预防为主、重检慎修”的方针，按照“周期检测、状态维修”的原则,遵循精细化、机械化、集约化的检修方式， 2、《高速铁路接触网运行检修暂行规程》适用于工频、单相、交流25kV（含2×25kV）、列车运行速度200km/h及以上高速铁路接触网的运行维护。 3、铁道部：负责全路高速铁路接触网运行管理工作，确定运行维护的方针、原则，统一指导、规划接触网的检查、检测、维护方式和手段，监督、检查铁路局和设备维护单位的设备维护情况；制定、批准有关标准、规范和规章；审批新产品试运行和重要的设备变更。 4、铁路局：贯彻执行铁道部高速铁路接触网有关规程、规范和标准，制定接触网运行维护实施细则，审批接触网年度检查、检测计划和月度检修计划，监督、检查、指导、协调局管内高速铁路接触网运营管理工作。 5、设备管理单位：贯彻执行上级的有关规章、制度和标准，负责高速铁路接触网设备运行管理，定期分析设备运行状态，并提出改进措施；编制接触网年度检查、检测计划和月度检修计划报铁路局，并根据铁路局批准的检查、检测计划组织实施；组织管内接触网设备故障处理。 6、高速铁路接触网设备运行管理的主要任务是通过对运行设备的监测、检查、检测、试验和诊断分析，准确掌握设备技术性能、特性、运行规律和安全状态，及时对不满足安全运行的接触网设备状态或发生故障时，进行的必要修复，确保供电设备安全运行。 7、设备管理单位要建立接触网监测、检查、检测、试验和诊断分析制度。对动检车、弓网检测装置等提供的检测信息，按照检测数据分析、复核、整治、销号的处理程序，形成监测、检测、分析、诊断、维修、验收的运营维护闭环管理机制，实现设备质量有序可控。 8、开通前，设备管理单位应配齐监测、检测、检查、维修、抢修用交通、通讯工器具和材料。 9、一般不在运营的客运专线接触网设备上进行新产品试运行，特殊情况需要时，应经铁路局审核，报部批准。 10、每个工区要有安全等级（高铁）不低于三级的接触网工昼夜值班，负责接触网的运行管理和应急处理工作。值班人员应及时传达、执行供电调度命令和要求，每天按规定时间向电调报告次日工作计划，认真填写《供电（接触网）工区值班日志》。
车载接触网运行状态检测装置（3C） 暂行技术条件
目次 前言 (ii) 1. 范围 (1) 2. 规范性引用文件 (1) 3. 术语和定义 (1) 4. 组成和功能 (2) 5. 技术要求 (3) 6. 安装 (5) 7. 检验方法 (5) 8. 检验规则 (7) 9. 标志、包装、运输和贮存 (9) 10. 功能扩展 (9)
前言 为提高电气化铁路牵引供电系统的安全性和可靠性，应构建电气化铁路供电安全检测监测系统（6C系统）。车载接触网运行状态检测装置（以下简称3C装置）是6C系统的组成部分。 3C装置安装在运营动车组或电力机车上，实现对接触网的动态检测，检测结果用于指导接触网维修。 为了规范和统一3C装置的组成与功能、技术要求、安装和试验，确保检测数据的完整性、有效性及其应用效果，特制定本技术条件。 本技术条件由中国铁路总公司运输局负责解释。 本技术条件主编单位：中国铁道科学研究院、西南交通大学。 本技术条件主要起草人：王保国、王祖峰、李志峰、张克永、孟葳、韩通新、刘会平、吴积钦。
1.范围 本技术条件规定了车载接触网运行状态检测装置的术语和定义、组成及功能、技术要求、安装、检验方法、检验规则，标志、包装、运输和存储以及功能扩展等。 本技术条件适用于6C系统的车载接触网运行状态检测装置。 2.规范性引用文件 下列文件中的条款，通过引用而成为本技术条件的条款。凡是注日期的引用文件，其随后所有的修正或修订，只有当修正或修订被本技术条件引用之后，才适用于本技术条件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 146.1-1983 标准轨距铁路机车车辆限界 GB/T 17626.2-2006 电磁兼容性试验和测量技术静电放电抗扰度试验 GB/T 17626.3-2006 电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4-2008 电磁兼容性试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2008 电磁兼容性试验和测量技术浪涌(冲击)抗扰度试验 GB/T 17626.6-2008 电磁兼容性试验和测量技术射频场感应的传导骚扰抗扰度 GB/T 191-2008 包装储运图示标志 GB/T 21413.1-2008 铁路应用机车车辆电气设备第1部分：一般使用条件和通用规则 GB/T 21413.1-2008 铁路应用机车车辆电气设备第1部分：一般使用条件和通用规则 GB/T 2423.1-2008 电工电子产品环境试验第2部分试验方法试验A 低温 GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T 2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热(12h+12h 循环) GB/T 21563-2008 轨道交通机车车辆设备冲击和振动试验 GB/T 24338.4-2009 轨道交通电磁兼容第3-2部分：机车车辆设备 GB/T 25119-2010 轨道交通机车车辆电子装置 GB/T 4208-2008 外壳防护等级（IP代码） TB 10758-2010 高速铁路电力牵引供电工程施工质量验收标准 TB/T 1335-1996 铁道车辆强度设计及试验鉴定规范 TB/T 1484-2001 铁路机车车辆电缆 TB/T 1677-1997 电气化铁道牵引供电系统术语 TB 3271-2011 铁路应用受流系统受电弓与接触网相互作用准则 EN 50317-2002 铁路应用受流系统受电弓与接触网动态相互作用的测量要求与确认 铁运【2012】136号高速铁路供电安全检测监测系统（6C系统）总体技术规范 3.术语和定义 TB/T 1677-1997确立的以及下列术语和定义适用于本文件。 3.1 受电弓pantograph 从一条或多条接触线集取电流的装置，由弓头、框架、底架和传动系统等部分组成。 3.2 接触网overhead contact line equipment 通过受电弓供给机车/动车组电能的架空导线系统，主要由支柱、基础、支持结构及接触悬挂等组成。
地铁接触网导线磨耗分 析 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
地铁接触网导线磨耗分析 【摘要】从地铁接触网的柔性接触网和刚性接触网两方面进行阐述，分析它们在实际运行中所常见的故障与问题，并通过不断的摸索与研究提出相应的解决措施。从而不仅有利于提升地铁接触网的运行效率，提高地铁交通的运行质量与运行能力，还能提高地铁运行的稳定性与安全性，促进我国交通事业的快速发展。 【关键词】刚性接触网导线磨耗分析建议 接触线在与电客车受电弓的相互作用时，表面产生腐蚀及磨损的现象即为接触线磨耗。导致接触线磨耗的原因主要包括：接触线与滑板间的电气腐蚀、受电弓碳滑板的机械摩擦、化学腐蚀、及接触线氧化等。接触线的载流量、接触网的机械安全及接触网使用寿命都会受到接触线磨耗的影响。 1 接触线局部磨耗原因分析 1.1 电客车的速度对接触线磨耗的影响 在电客车出站加速区段，车辆晃动较大，加剧了受电弓的振动，且受电弓取流增大，弓网关系处于波动状态，接触压力及冲击力都不稳定，当电客车的速度不断提高时，就可能导致接触线与受电弓之间产生瞬间分离，引起跳跃式的接触现象。这种异常的现象会引起很多问题，比如：（1）接触线与受电弓之间工作面不平整，致使接触线磨耗不均，增加受电弓碳滑板
的磨耗；（2）还会增大接触线与受电弓的离线率及机械磨耗，由于接触线与受电弓间接触不良会增加接触电阻，从而产生大量的热量，导致接触线局部温度升高，致使接触线局部软化，接触线和受电弓滑板的电气磨耗增大，加速此区段接触线的磨耗速率，最终使得接触线工作面产生不平滑的现象，甚至出现接触线烧损的情况。 1.2 接触线异常磨耗的原因 造成线岔非支处接触线及刚性悬挂锚段关节出现异常磨耗的主要原因有以下两点：首先，轨道线路的曲线、线岔以及车体抖动等会对弓网关系造成影响，特别是缓坡区段，对非支翘头处的异常磨耗现象也较为突出；其次，通常非支的抬高量要求在2～4mm范围内，抬高量过小就会导致接触线异常磨耗。 2 建议措施 2.1 优化刚性悬挂接触网的设计 在刚性接触网设计过程中，对全线接触线拉出值分布的设计，呈正弦波布置为最佳；刚性接触网的悬挂跨距不宜大于 10m，在6～8m范围为最宜；在变坡区域，跨中弛度不得大于跨距值的1‰，从而减小汇流排的形变，降低对受电弓的影响。 2.2 特殊地段采用弹性部件 刚性接触网因其结构特点弹性较小，受电弓在运行中会产生上下震动，如若其震动得不到释放或者缓冲，弓网间的电气磨耗及机械磨耗就会加大，所以需根据具体路线及刚性悬挂安
地铁接触网大跨距状态下设备状态分析及应对 发表时间：2018-11-02T15:46:45.037Z 来源：《建筑学研究前沿》2018年第18期作者：马祥涛刘刚粟健[导读] 如今社会发展速度日新月异，城市人口的增多和城市生活节奏的加快。成都地铁运营有限公司维保分公司四川成都 610000 摘要：随着社会的发展，城市建设在高新技术的推动下规模不断扩大，为了适应社会节奏和人们的生活，城市交通也随之不断改变发展，城市地铁是城市公共交通组成中重要的一部分，越来越受到人们的关注，本文针对地铁接触网在大跨距状态下，设备的状态及应对策略进行研究，为接触网故障会引发的安全问题提供参考。 关键词：地铁接触网；大跨距；设备状态 如今社会发展速度日新月异，城市人口的增多和城市生活节奏的加快，使得城市交通的压力不断增大。为了缓解交通压力，适应社会变化和人们的生活，地铁的研究发展受到广泛关注。而在地铁的发展过程中也会出现一系列的问题需要解决和预防，而地跌接触网作为地铁交通中的关键环节，能够为地铁的运行提供需要的动力[1]，所以为了地铁安全正常的快速运行，需要保证接触网设备始终保持良好的状态。而地铁接触网因其在地铁运行中的重要作用，其相关问题也成为了影响地铁发展的重要因素。 1.大跨距状态下地铁接触网设备故障原因 1.1空间结构尺寸因素 就目前而言，在整体路段中的地面路段和高架路段上，地铁接触网采用的是柔性悬挂式接触网。而因为地铁建设大部分在地下，对于空间因素的影响就十分明显。空间结构尺寸的问题主要是参数的错误、弓网故障、零件问题。而引发问题的原因通常有四个方面：第一，接触网中的零部件松动，接触网中许多的小零件最易在地铁运行时，因为其冲击和震荡等引起松动，就会导致反馈到接触网设备上的参数不准确，出现错误。而零部件的松动没有及时解决就会脱落，引起弓网故障，导致接触网设备不能正常运行。第二，设计方案和工程实施的影响。地铁的建设因为在地下，需要考虑地下河、城市排水系统、地下建筑等许多因素，对于其设计方案和施工质量的要求就十分高，一点偏差就会导致零部件的连接不紧密，引起接触网的空间结构不稳定等问题。在接触网运行时就会引起接触网导线或零部件过热，加大接触线或受电弓的损耗，降低了设备运行的效果[2]，使得接触网整体出现偏差，严重情况甚至会导致列车不能正常运行。第三，零部件安装方式的不合理。地铁的建设是一项高精尖的工程，对于各个零部件的安装都有其要求，安装方式的不规范都会对接触网的效果产生影响，甚至不能正常使用。不规范的安装还会使得零部件的结合不够紧密，更容易发生松动脱落的情况，影响接触线或导致受电弓故障。也可能在脱落时接触带电线路，引发线路故障，导致整个接触网瘫痪。第四，环境因素的影响，对于接触网在地面的部分，受外部环境因素的影响更多，例如雷电、阴雨等恶劣天气的影响，还有树木、鸟类造成的损耗，容易导致接触网设备的参数出现错误，或者线路出现故障，引发一系列问题。 1.2电气联结因素 电气联结的问题主要表现在电线断开、发热现象、悬吊滑轮故障和定位器故障。而原因主要包括以下几个：第一，线路安装不合理或零部件松动脱落，线路安装的不规范使得接触网在运行中，设备内部会产生放电现象，就会导致电气联结的线路因为过热而烧毁。第二，列车和接触线路产生气压差，因为设置的偏差[3]，在列车运行时导致接触线路的悬挂产生环流气流，使得悬挂滑轮产生故障甚至烧毁，也会引起电位器产生放电现象或烧毁。第三，外部因素的影响，例如线路材质不合格、线材热胀冷缩等原因，会导致接触网设备的参数出现错误，而线岔岔心、双股馈电线等问题会导致吊悬空间的环流中，器材表面的磨损加大，甚至引发放电、烧伤等情况，使得接触网出现问题。 2.大跨距状态下地铁接触网设备状态应对研究 2.1加强对各项数值的监测 地铁接触网的建设是一项高精尖的工程，需要各项数据的无比精密才能保证设备的构架能够正常运转。从方案设计、施工前检查、施工时监测和维护评估都需要依靠最准确的数值来做出判断。所以要加强对各项数值的监测，包括线路的损耗程度、零部件的磨损程度等，例如对于地铁接触网导线的偏移量[4]，因为导线的连接和正常使用是接触网正常运行的基础，但在接触网的运转过程中，导线受多方作用力容易出现接口处松动或部分线路中间断裂。地铁接触网的导线关系着接触网的正常运行、参数的准确性等，而其构架需要考虑风负载的因素。风负载主要是指接触网在运行过程中受到的风施加在导线上的力量，其在长期作用下会导致接触网的导线出现偏移的情况，也可能在突然爆发施力的情况下导致导线的脱落或断裂。技术人员可以测定风速的情况，或参考多方资料，能够计算出导线在单位长度内需要承受的风负载为多大。风负载量的大小与风速、导线的数值、导线组成方式等都有关联，可能因为风向的顺逆，使得导线的偏移量也有所不同。不仅是导线会产生偏移，受电弓等组成部分也会有偏移情况，在纠正维护的过程中，不能想当然的进行纠正，而需要测定各项数值使其位置恢复到最准确的位置才能保证接触网的正常使用，为发现错误参数和固定恢复零部件提供正确的指导。 2.2综合运用测量方式 对于地铁接触网的测量需要综合运用静态测量和动态测量两种方式。检测的主要目的是为了保证接触网能够正常运行，因此需要在其运行过程中对各项数值进行测量才能对运行的情况进行准确的评估。而在出现故障的时候需要接触网停止运行，例如线路的断裂更换，零部件的更换等，都需要使用静态测量。静态测量是相对简单的方式，不必对比大量数值，只需要对接触网的导高、结构高度、侧面界限等数值进行测量[5]，所以一般用于接触网使用前的方案设计、工程实施和日常的定期检修中，例如在零部件损坏需要更换时，需要对比材料的各项数值才能选择出最适合的更换部件，若螺母或线路等材质大小有一点偏差都会使得故障不能解决。而动态测量则包括接触式测量和三维图像测量，接触时测量主要是利用在受电弓上安置光电传感器和受力感应器，能够记录下各项数值，对受电弓的情况进行采集。这中自动化的数值测量方式能够节省人力资源，提高数值的准确性和及时性。但因为线路的复杂，和容易受到雷电风雨等环境因素的影响，所以不能保证数值的绝对准确，存在一定误差，需要结合三维图像测量一起使用。三维图像测量是利用三维图像的原理，通过对接触网设置大量数字摄像机，使用数值成像的技术，将参数比值直接表现出来，得到数值更加真实有效，但因为需要设置大量的测量设备，投入的资金成本更多，增加了后期维护的工作量。
操作规程编号：LX-FS-A95527 接触网运行检修规程(摘录)范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
接触网运行检修规程(摘录)范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 铁道部文件接触网运行检修规程(摘录)铁运[1999]102号 第二章运行和管理 第4条接触网运行和检修工作实行统一领导、分级管理的原则,充分发挥各级组织的作用。铁道部:负责全路接触网运营管理工作,统一指导、统一规划,监督、检查;制定有关规章。铁路局:贯彻执行铁道部有关规章、命令和标准,组织制定本局有关细则、办法和工艺;制定各分局、供电段的管理和职责范围;规划全局的接触网运营管理工作;审批局管的新产品试运行和重要的设备变更;组织好日常维修,适时地安排
地铁杂散电流和接触网验 收标准 Prepared on 22 November 2020
5杂散电流防护 一般规定 5.1.1开工前应复核杂散电流防护排流钢筋及防护测点的设置是否符合设计要求。 5.1.2所有端子连接前应清除表面的附着物。 5.1.3电缆保护管端头应密封防潮，电缆敷设前应进行绝缘试验。 5.1.4电缆敷设应符合本标准规定。 5.1.5电缆终端头与中间接头制作时，应严格遵守制作工艺流程，操作人员应具备操作资格。 测防端子连接 主控项目 5.2.1检查测防端子预留情况，设置位置及端子引出方式是否满足设计要求。 检验数量：全数检查。 检验方法：观察检查。 5.2.2连接电缆型号，规格应符合设计要求。 检验数量：全数检查。 检验方法：检查质量证明文件。 5.2.3电缆芯线与接线端子压接牢固，接线端子与测防端子的连接可靠。 检验数量：全数检查。 检验方法：观察检查。 一般项目 5.2.4所连接的测防端子间距较大（>80cm），需对连接电缆整理和固定。 检验数量：全数检查。
参考电极及监测装置安装 主控项目 5.3.1参考电极及监测装置应无锈蚀或机械损伤，规格、型号及安装位置应与设计要求相符。 检验数量：全数检查。 检验方法：核对设计文件及观察检查。 5.3.2监测装置的接地方式应符合设计要求；本体接地可靠。二次回路接线正确，连接可靠。所有安装的元、器件应符合设计要求，动作可靠，固定牢固。 检验数量：全数检查。 检验方法：核对设计文件检查。 5.3.3参比电极安装地点应符合设计要求，安装位置与对应的测试端子之间距离不应超过1m的范围，安装孔直径应不小于60mm，深160mm。 检验数量：全数检查。 检验方法：观察测量检查。 5.3.4参考电极材质应为氧化钼，在埋设前应在水中浸泡不少于24小时。 检验数量：全数检查。 检验方法：观察检查。 5.3.5参考电极安装时不应和结构钢筋接触，严禁撞击其他刚硬结构物。 检验数量：全数检查。 检验方法：观察检查。 一般项目 5.3.6参考电极埋设的填充物的封闭及引线的固定，应符合设计要求。 检验数量：全数检查。
浅谈接触网动态检测 冯磊 摘要：接触网检测技术是高速铁路建设的关键之一。随着铁路的不断提速对电 气化接触网的要求会更高。不确定因素会更多，对检测设备要求也会更高。因此， 不断提高检测技术及设备水平才能保证电气化接触网的良好状态，才能保证电气 化铁路的运输畅通。 关键词：接触网动态监测 一概述 铁路发展经历了从蒸汽时代、内燃时代到电气时代的过程，提速离不开电气化铁路。接触网担负着把从牵引变电所获得的电能直接输送给电力机车使用的重要人物，因此接触网的质量和工作状态将直接影响着电气化铁道的运输能力。 接触网是沿公务线路架空布臵，向电气列车连续提供电力的设备，是电气化铁路的重要组成部分。它具有露天、无备用、架空等特性，运行状态和技术参数受机车车辆、公务线路和自然环境影响极大。运行中的电气列车通过受电弓滑板和接触线间的滑动摩擦从网上取流，弓网间机械运动会对接触网造成不同程度的损伤，随时改变接触网设备的技术状态，甚至造成行车事故，如发生弓网故障造成断线，断续的取流过程有可能造成接触线烧损，机车带电过分相会毁坏分相绝缘器，受电弓状态不良造成定位线夹脱落、偏移等。公务线路外轨超高的改变会造成动态拉出值增大，发生刮弓故障。严冬季节雨雪天气会造成接触网覆冰，发生接触网断线故障，风力过大甚至导致支持装臵翻转和接触网舞动，严重危及行车安全。因此随时掌握接触网的运行状态以及有关参数，及时对接触网设备进行检修，确保接触网设备技术参数和运行状态符合安全运行的要求，对安全运输的顺利进行有着
至关重要的作用，接触网动态检测就为这种要求提供了可靠的保证。二重要性 接触网是一个复杂、庞大的供电系统，要达到向电气列车安全不间断的供电目的，必须满足以下几个方面技术条件： 1、符合安全运行要求的几何参数，如拉出值、导线高度、各种限界等。 2、具有与运输能力相匹配的供电能力，电器参数复合要求，如网压、主导电回路载流能力等。 3、在一定速度下要有良好的弓网关系，如硬点产生的冲击尽可能小，接触压力不得过大或过小，离线时间较短等。 4、接触设备各部件质量良好，如接触网零部件、线索、支持装臵的材质、工艺等符合要求。 接触网动态监测主要是针对前三方面的要求进行动态测量，并根据对检测数据的综合分析，对接触网当前的运行状态和弓网关系做出恰当的判断，向生产站段提出接触网检修设备的检修内容。 接触网检测是运用技术手段对接触网参数进行在线检测，根据接触网设备可测得的和外部可辨认的特征对其工作状况进行评价。在高速铁路的建设和发展上，电气化铁路以其显著的优点被许多国家作为大力研究和重点发展的目标，使得接触网设备的检测特别是动态监测变的越来越重要，主要体现在以下几方面： 1、高速电气化铁路的建设和发展需要不断的积累经验，通过不同条件、各种项目检测的结果分析，验证预期效果，找出设备运行规律，为今后设计、施工、维修持续改进提供依据。 2、接触网作为电气化铁路的重要设备，其质量优越与电力机车运行安全直接相关，由于接触网设备露天布臵且无备用，工作环境恶劣，如不加强设备检修，及时发现整治设备隐患，就会危及行车安全，
地铁列车233车接触网失压故障分析 摘要】本文通过对深圳地铁2号线233车正线接触网失压的故障分析，对受电弓在线检测系统的数据进行检验分析，从受流的状态对故障时大电流深入进行剖析，重点提出天海受电弓的缺陷问题，为受电弓的换型提供参考。 【关键词】受电弓；在线检测；电流分析；导流线 1、概述 深圳地铁2号线列车受电弓采用天海受电弓，每个受电弓安装4根碳滑板。正线接触网采用刚性接触网，出入段线及段内采用柔性接触网。 2、故障调查分析 2.1、故障经过 01503次233车福田下行保安发现出站时接触网冒火花，列车继续运行至侨香下行进站时，接触网瞬间无网压后自动恢复，站内停妥后司机重合高断正常。侨香站有乘客反映2车厢有烧焦味，列车清客下线。 2.2、故障调查 本次接触网无网压故障的原因为2332车受电弓导流线安装螺栓烧断、导流线垂落，对车顶放电所致，具体分析如下： 2.2.1、列车故障诊断数据分析 查看MAVIS数据，故障时刻列车失压后，报“空调紧急通风逆变器激活”及逆变模块的相过流故障（列车失压的伴随故障），未见其他故障信息。 2.2.2、列车监测照片分析 查看湾厦上行监测照片， 21：35分时列车受电弓状态良好，次日07：07分时2332车受电弓第3、4根碳滑板一位侧2根导流线已垂落，由此可以推断2332车在8：19-8：34之间（即故障时间段），在福田-侨香下行时，受电弓碳滑板导流线最多只有6根在正常状态。 3、列车检查及试验情况 3.1、正线检查情况 安托山存车线进行列车功能检查，受电弓升降弓、高断分合功能正常。因存车线条件限制，未对车底箱体及受电弓进行检查。 列车空车从安托山存车线回蛇口车辆段过程中无异常。 3.2、库内检查情况 检查车底高压箱内高速断路器、电抗器、接触器模块、逆变模块、外部电抗器及其连接铜排等外观良好，无放电痕迹；对主电路回路进行绝缘测试，测试结果正常。 检查2车受电弓发现，弓头6根导流线与上框架连接端的安装螺栓均熔断，仅有受电弓第1、2根碳滑板的一位侧2根导流线还处于连接位置，其旁边的平衡杆两端关节轴承及安装铰链均严重烧损，弓角二位侧车顶平台前端及绝缘子有放电痕迹。 3.3、接触网检查情况 对香梅北～安托山下行区间进行接触网巡检，未见异常。 4、故障原因分析 2332车第3、4根碳滑板的一位侧导流线的DT铜接线鼻子(DT35mm2)与上框架的安装接触面接触不良，导致严重发热氧化，致使DT铜接线鼻子的安装螺栓熔断。

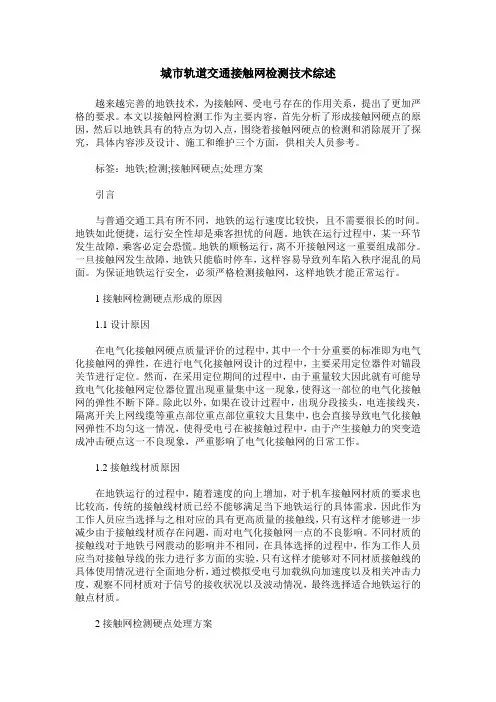

城市轨道交通接触网检测技术综述 越来越完善的地铁技术，为接触网、受电弓存在的作用关系，提出了更加严格的要求。本文以接触网检测工作为主要内容，首先分析了形成接触网硬点的原因，然后以地铁具有的特点为切入点，围绕着接触网硬点的检测和消除展开了探究，具体内容涉及设计、施工和维护三个方面，供相关人员参考。 标签：地铁;检测;接触网硬点;处理方案 引言 与普通交通工具有所不同，地铁的运行速度比较快，且不需要很长的时间。地铁如此便捷，运行安全性却是乘客担忧的问题。地铁在运行过程中，某一环节发生故障，乘客必定会恐慌。地铁的顺畅运行，离不开接触网这一重要组成部分。一旦接触网发生故障，地铁只能临时停车，这样容易导致列车陷入秩序混乱的局面。为保证地铁运行安全，必须严格检测接触网，这样地铁才能正常运行。 1接触网检测硬点形成的原因 1.1设计原因 在电气化接触网硬点质量评价的过程中，其中一个十分重要的标准即为电气化接触网的弹性，在进行电气化接触网设计的过程中，主要采用定位器件对锚段关节进行定位。然而，在采用定位期间的过程中，由于重量较大因此就有可能导致电气化接触网定位器位置出现重量集中这一现象，使得这一部位的电气化接触网的弹性不断下降。除此以外，如果在设计过程中，出现分段接头，电连接线夹，隔离开关上网线缆等重点部位重点部位重较大且集中，也会直接导致电气化接触网弹性不均匀这一情况，使得受电弓在被接触过程中，由于产生接触力的突变造成冲击硬点这一不良现象，严重影响了电气化接触网的日常工作。 1.2接触线材质原因 在地铁运行的过程中，随着速度的向上增加，对于机车接触网材质的要求也比较高，传统的接触线材质已经不能够满足当下地铁运行的具体需求，因此作为工作人员应当选择与之相对应的具有更高质量的接触线，只有这样才能够进一步减少由于接触线材质存在问题，而对电气化接触网一点的不良影响。不同材质的接触线对于地铁弓网震动的影响并不相同，在具体选择的过程中，作为工作人员应当对接触导线的张力进行多方面的实验，只有这样才能够对不同材质接触线的具体使用情况进行全面地分析，通过模拟受电弓加载纵向加速度以及相关冲击力度，观察不同材质对于信号的接收状况以及波动情况，最终选择适合地铁运行的触点材质。 2接触网检测硬点处理方案

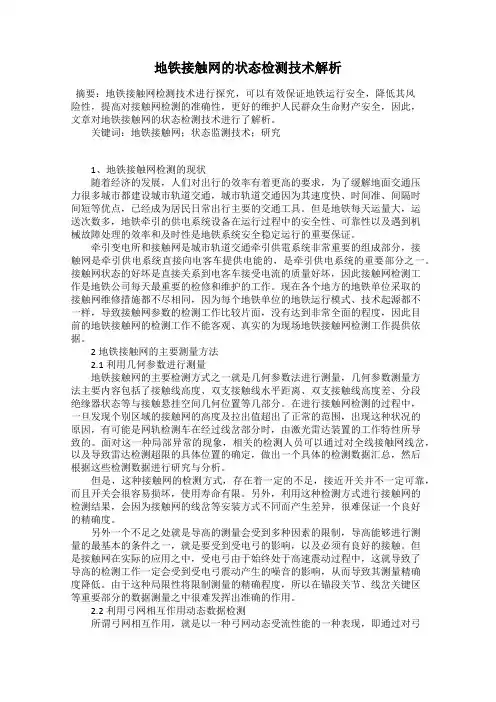

地铁接触网的状态检测技术解析 发表时间：2018-06-01T15:30:10.113Z 来源：《建筑学研究前沿》2017年第36期作者：华磊 [导读] 随着经济的发展，人们对出行的效率有着更高的要求，为了缓解地面交通压力很多城市都建设城市轨道交通。 广州地铁集团有限公司运营事业总部广东省 510320 摘要：地铁接触网检测技术进行探究，可以有效保证地铁运行安全，降低其风险性，提高对接触网检测的准确性，更好的维护人民群众生命财产安全，因此，文章对地铁接触网的状态检测技术进行了解析。 关键词：地铁接触网；状态监测技术；研究 1、地铁接触网检测的现状 随着经济的发展，人们对出行的效率有着更高的要求，为了缓解地面交通压力很多城市都建设城市轨道交通，城市轨道交通因为其速度快、时间准、间隔时间短等优点，已经成为居民日常出行主要的交通工具。但是地铁每天运量大，运送次数多，地铁牵引的供电系统设备在运行过程中的安全性、可靠性以及遇到机械故障处理的效率和及时性是地铁系统安全稳定运行的重要保证。 牵引变电所和接触网是城市轨道交通牵引供電系统非常重要的组成部分，接触网是牵引供电系统直接向电客车提供电能的，是牵引供电系统的重要部分之一。接触网状态的好坏是直接关系到电客车接受电流的质量好坏，因此接触网检测工作是地铁公司每天最重要的检修和维护的工作。现在各个地方的地铁单位采取的接触网维修措施都不尽相同，因为每个地铁单位的地铁运行模式、技术起源都不一样，导致接触网参数的检测工作比较片面，没有达到非常全面的程度，因此目前的地铁接触网的检测工作不能客观、真实的为现场地铁接触网检测工作提供依据。 2地铁接触网的主要测量方法 2.1利用几何参数进行测量 地铁接触网的主要检测方式之一就是几何参数法进行测量，几何参数测量方法主要内容包括了接触线高度、双支接触线水平距离、双支接触线高度差、分段绝缘器状态等与接触悬挂空间几何位置等几部分。在进行接触网检测的过程中，一旦发现个别区域的接触网的高度及拉出值超出了正常的范围，出现这种状况的原因，有可能是网轨检测车在经过线岔部分时，由激光雷达装置的工作特性所导致的。面对这一种局部异常的现象，相关的检测人员可以通过对全线接触网线岔，以及导致雷达检测超限的具体位置的确定，做出一个具体的检测数据汇总，然后根据这些检测数据进行研究与分析。 但是，这种接触网的检测方式，存在着一定的不足，接近开关并不一定可靠，而且开关会很容易损坏，使用寿命有限。另外，利用这种检测方式进行接触网的检测结果，会因为接触网的线岔等安装方式不同而产生差异，很难保证一个良好的精确度。 另外一个不足之处就是导高的测量会受到多种因素的限制，导高能够进行测量的最基本的条件之一，就是要受到受电弓的影响，以及必须有良好的接触。但是接触网在实际的应用之中，受电弓由于始终处于高速震动过程中，这就导致了导高的检测工作一定会受到受电弓震动产生的噪音的影响，从而导致其测量精确度降低。由于这种局限性将限制测量的精确程度，所以在锚段关节、线岔关键区等重要部分的数据测量之中很难发挥出准确的作用。 2.2利用弓网相互作用动态数据检测 所谓弓网相互作用，就是以一种弓网动态受流性能的一种表现，即通过对弓网动态受流性能质量的优质或者劣质的评价，来对弓网系统的运动服役性能进行一种动态的反应。在这样的一种过程中，弓网系统同样会受到很多不同因素的影响，例如接触悬挂类型、接触线的材质以及受电弓的型号等。就我国来说，地铁接触网的主要参数是弓网接触压力的相关数据，通过弓网接触压力的数据来分析判断弓网受流的质量，即在弓头滑板安装一定数量的压力传感器来进行对弓网接触的压力，与此同时，还要安装加速度传感器，用来测量受电弓的速度状态。再利用以上传感感应设备进行数据测量收集汇总之后，通过利用牛顿定律的计算法则可计算出相应的弓网接触的压力值。 对于科技较为发达的外国地区，例如德国等，该地区的地铁的接触网采用的是电客车进行测量，这种电车的型号参数与实际运行的地铁列车有高度的相似性，这种接触网利用受电弓安装的传感器来进行弓网接触压力的实际测量工作。但这种情况下，压力传感器的材料有所改变，从而改变了受电弓的结构，从而对弓网接触压力检测的相关数值产生一定的影响。另外，由于受到社会经济的局限性，在我国的地铁行业中，并没有专门的客车形式的检测电车，而又因为电客车安装受电弓检测器的安装，很难得到相应的安全保障。除此之外，我国地铁弓网接触压力的测量所获得的数据是动态的参数，这个参数会受到车型、受电弓型号等很多其他原因的影响，最后所得的数据并不一定全都具备科学性和准确性。 2.3进行离线检测、网压检测和双导线偏磨范围等方式检测 在对地铁运行的整个系统进行检测的过程中，通过对接触网设备状态的离线检测、网压检测以及双导线偏磨范围的方式进行检测的方式，对接触网整体性状况的了解，就可以了解到地铁运行是否存在安全隐患，从而保证地铁正常运行。 3地铁接触网检测的最新模式 在地铁接触网几何参数的数据中，可以通过数据对接触网的一个整体特征进行一个静态的呈现，并且通过这种数据上的反馈，加强对地铁接触网维修过程中的精确程度，提高地铁接触网检测维修的工作质量，确保弓网系统的安全性。 对于地铁接触网的检测和维护，始终都要坚持检测预防为先、及时维修为重的基本方针，这两个步骤必须得到确实的落实。尤其是检测工作，一旦检测工作不能做到细致有效发现问题，之后的维修维护工作将会很难展开。為了得到更加准确的检测信息，在地铁接触网检测中，要致力于将接触网的检测电车与目前应用广泛的几何参数和相互作用动态参数相结合，建立起完整的接触网检测系统，利用接触网检测车对几何参数进行多次检测，从而获取可信度更高的整体数据，将多种检测方式结合应用，形成一种新的检测方式，确保了电客车的安全问题，并且有效的提高了地铁接触网检测效率和维修维护效率，更有助于我国地铁行业的进一步发展。 4、地铁接触网的发展趋势 目前主要的检测数据都是通过检测车进行检测的，弓网参数值的准确性有待考究，所以在未来的检测技术的发展技术中，要考虑到这个因素。从地铁接触网的检测技术的发展趋势来看，首先应该考虑将机车运行过程中的信号数据以及检测车所测得数据相结合，从个体到
