B石灰窑2015年大修方案
烧结设备分厂
2015年3月18日
一、立项背景和原因简述。
B石灰窑自2007年投产以来，目前设备老化，故障率较高，同时因窑内耐火保温材料脱落变形影响窑体密封，导致窑体漏风严重，窑压得不到控制，对生产制约很大，此次检修的重点就是解决这一问题。
二、重点项目简介

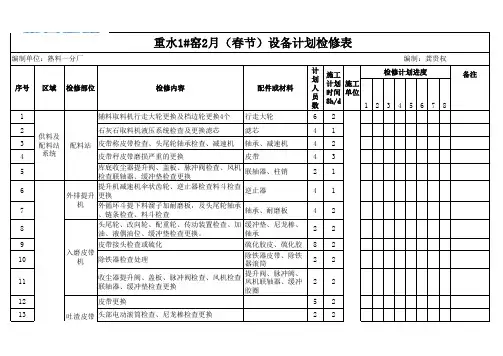

本次B石灰窑大修项目共计42项，其中重点项目如下
三、重点项目施工方案
主要施工器具如下：
检修前已整体对检修项目执行停气、停电挂牌制度，所以在以下具体项目施工方案中不再一一说明。
1、3#、4#下料斗整体更换（衬板安装好后）
1）提前将所需备件和工器具运至现场
2）对旧下料斗进行割除
3)待下料斗上部割开后，加焊挂耳用手动葫芦固定
4)割开下料斗底部
5)用手动葫芦将旧下料斗整体移出
6)新下料斗就位
7)对新料斗找正后进行焊接，要求焊缝均匀满焊
8)料斗内部安装高分子衬板,要求衬板上均匀钻孔后并扩沉孔防止物料直接冲击
螺栓
2、卷扬中部滑轮组、顶部滑轮组更换
1)松开卷扬机辊筒，使钢丝绳处在自由状态。
2)拆除中部滑轮组、顶部滑轮组地脚螺栓，将钢丝绳从轮槽中取出并用麻绳固定
后移出滑轮组。
3)用起重机将中部滑轮组、顶部滑轮组吊运到29.12m和39.5m平台就位。
4)用拉线法测量顶部、中部滑轮组与底部上料小车钢丝绳子固定点保证在一条直线上。
5)定位后紧固中部滑轮组、顶部滑轮组地脚螺栓，复查定位尺寸无误后将钢丝绳
放入滑轮绳槽中
3、卷扬滚筒更换,齿接手更换
1)卷扬小车放置到导轨底部，将小车用专用支架固定好，避免小车发生晃动
2)松开三组卷扬制动包闸，回抽钢丝绳使之在卷扬辊筒处在松驰状态用麻绳绑紧
固定好
3)松开卷扬筒钢丝绳6块锁紧卡板，取出钢丝绳
4)拆除传动齿式联轴器联接螺栓，拆除卷扬辊筒轴承座螺栓，拆除主令控制开关
5)用电动葫芦配合手拉葫芦移出旧卷扬辊筒并从卷扬房吊运至零米平面
6)新卷扬筒就位后与传动减速机输出联轴器进行水平、纵横向找正，卷扬轴承座
找正，各部尺寸控制在标准范围内
7)锁紧钢丝绳,恢复主令控制器,调整制动器
4、上料小车整体更换（衬板安装好后）
1)上料小车落到底部支撑架固定
2)旋转卷扬放松钢丝绳,拆除平衡杆上两侧钢丝绳卡扣
3)拆除底部小车活动导轨,用汽车起重机移出小车体
4)新小车就位后恢复活动导轨,小车四组车轮与导轨调整
5)平衡杆及钢丝绳安装,调整两根钢丝绳平衡保证小车负荷时垂直不倾斜
6)卷扬提升和落放小车，沿途无卡阻卡顿摇摆现象，两侧钢丝绳受力均匀平衡杆
灵活
5、2#空气换向阀整体更换
1)80吨吊车就位后拆除34.42米平台北侧钢结构护栏
2)拆除阀体及周边石棉保温层，用气割切除Φ1220进出口管道
3)保护性拆除阀体液压缸及元件，各部限位开关和线路
4)保护性拆除阀体及平台周边妨碍阀体进出的支撑
5)三台3吨手动葫芦选择好力点后将阀体水平移动到平台北侧，80吨吊车用吊钩配合缓慢从34.42米平台将旧阀体放至0米地面
6)新改造的空气换向阀就位，方法参照第5条
7)进出口烟道对位后打包箍焊接，试漏
8)液压管路及阀块改造，液压缸，剖分式连杆安装调试，恢复各部限位开关和线
路
9)恢复平台支撑，34.42米平台北侧外扩一米后加焊防护栏（具体尺寸参照1#
空气换向阀）
10)恢复保温层，清理平台杂物
6、旋转布料器旋转轴改造
1)旋转布料器落到下限位,周边用枕木垫实,要求稳固牢靠
2)拆除传动减速机和旋转布料器中部旋转轴
3)安装减速机半联轴器、定位销及螺栓,安装旋转轴半联轴器、定位销及螺栓
4)新旋转轴安装定位，传动减速机安装定位，两半联轴器同轴度找正，联轴器定
位固定螺栓紧固牢靠
5)调整旋转布料器底部锥体座间隙，要求接触面吻合良好
6)升降及旋转试车调试，技术要求无卡阻，无摆动，限位灵活
7、66个煤气喷枪\金属软管检查更换
1)提前一至两天将所有联接各种阀门及不锈钢金属软管的螺栓用煤油浸泡便于以后拆卸，拆卸前用油漆将喷枪做好标记
2)拆卸后喷枪检查确认是否更换，如不需更换要保管好备件，防止损坏或遗失
3)拆卸螺栓时要注意保护好不锈钢金属软管防止损坏。
8、5#煤气加压机更换
1)提前将所需备件和工器具运至现场
2)生产操作方对5#煤气加压机管道进行停气吹扫作业直至用煤气报警器在取样孔检测置换中的气体的CO浓度合格为止
3)对检修设备进行停电作业、执行停电挂牌制度
4)拆除煤气加压机进出口管道法兰螺栓，机脚底座螺栓，拆除弹性联轴器螺栓，拆除冷却水管道及测温元件等附属设备后将旧煤气加压机用单梁吊移出
5)将半付弹性联轴器从旧煤气加压机拆装至新煤气加压机
6)清理5#煤气加压机支管进出口管道及新加压机进出口法兰面杂物
7)将新煤气加压机就位，找正，对进出口法兰面加密封垫并涂抹白口漆，穿上并锁紧各部位螺栓、弹性联轴器螺栓等
8)安装冷却水管道及测温元件等附属设备
9)还操作牌试车并检漏合格
10)清理现场及工器具
11)生产操作方引煤气作业待爆发试验合格后开窑生产
四、安全管理措施
1、参加施工人员必须严格遵守本工种安全技术操作规程严禁违章作业，施工项目组及各专业施工人员应建立有效的安全管理制度。
2、施工前，项目负责人应向班组作详细的安全技术交底，进行深入细致的安全教育，加强施工人员的安全意识及自我防护意识。
3、严格执行“安全管理规定”及“危险源辨识、评价、控制措施”。
4、一切进入检修现场人员，必须认真穿戴好劳保用品。
5、检修时要注意防止石灰烧伤皮肤。进入窑体内必须配带煤气报警器，并有两人以上作业人员，窑体外必须有有专人监护。
6、施工用电由专人负责，接线处有警示牌。检修区域应拉检修警戒绳。
7、高空作业人员必须要戴安全带，且系在牢靠处。所搭设脚手架在使用前必须检查确认其牢固。立体交叉作业时要派专人监护，在上部作业时将备件、工具等物品保管好防止高空坠物伤人。
8、吊车起吊重物时应捆绑牢固可靠，严禁歪拉斜吊和吊物下过人，专人指挥。
9、钢丝绳、夹具等起重工机具应有足够的安全系数，使用前应严格检查确保安全，不能以小代大使用。吊车起吊重物严禁撞击原有管道及构件，夜间施工要保证照明。
10、焊工施焊之前，必须对其使用的焊把线检查是否漏电，有漏电现象的严禁使用。
11、氧气瓶、乙炔瓶不能混放，要按安全规程要求放置，保持安全距离（≥5m）。氧气、乙炔带接头要严密，不得有漏气现象，并要盖上防火物件，以防高空火花堕下引发爆炸。
12、检修结束时，必须清点所带工具、零件，以防遗失和留在设备内造成事故，并将作业过程中产生的垃圾清理干净。
13、未尽事宜严格按照公司相关安全管理办法和《安全技术操作规程》执行。
筑炉砌筑工程施工方案 1.1、回转窑砌筑方案 1.1.1准备工作： 1.1.1.1熟悉图纸要求，窑的出料端，窑尾（进料端）使用浇注料，其它部位 则使用不同材质的耐火砖。 1.1.1.2窑内清扫检查，在砌砖的部位，检查内侧焊缝的凸起高度是否高于窑 焊接所要求的高度（1.5mm），超过此焊缝的高度必须磨光。 1.1.1.3 材料出库检查，耐火砖开箱后要一一检查，破损的砖或几何尺寸有差 异的砖要选出来，不能使用。 1.1.1.4机具准备： 1.1.1.5施工人员： 按两班制考虑，熟练砌筑工：30名，力工20名，木工2名，电焊工1名1.1.2施工工期： 按照两班制工作时间：计划15天全部施工清理完毕 1.1.3砌砖施工要求 窑内耐火砖砌筑拟定为干法（或湿法）砌筑。
1.1.3.1划线 按照窑的纵向中线，在窑筒体内至少划出不少于8条平行于窑筒体的纵向中心线。以及4米一段的横向（环向）线。以便控制砌砖的质量 1.1.3.2窑体每段的第一列砖从窑体下半部开始，准确地按画在窑壳上的纵向直线和以窑壳为导面进行砌筑，同时以第一列砖为标准，在筒体下半部纵向砌2至3米，后导入砌砖机。再进行周圈砌筑并锁口。当窑衬剩有6-7列砖时，即对锁口进行组合排列，窑衬在最后2~3列外锁口，锁口处的2~3列要同时砌筑，锁砖面侧面打入，每段最后一块砖不能从侧面加入时，用插缝砖找齐，并从上面打入，但其底部和侧面均用耐火砂浆严密填实，最后在周围的几块砖缝内打入铁板，使其牢固。 砌筑时要注意砖面的保护，要用橡皮锤或用木板垫着，以免将砖角等破损。 1.1.3.3错缝砌筑，内衬纵向砌缝应根据纵向基准线砌筑，并同窑轴线平行，允许扭曲每米不得超过3mm，同时在同一砌筑段全长内，十米误差不应超过20mm。1.1.4浇注料的施工 1.1.4.1将窑口筒体表面打扫干净 1.1.4.2分段焊锚固件; 1.1.4.3浇注前，先除掉锚固件上的铁锈，并涂上2mm厚的沥青漆，作膨胀缝用1.1.4.4在窑体上圆弧上按600~1200mm长划分，分段施工 1.1.4.5模板材料，金属模板要使用厚度为3.2mm以上的钢板，木模则使用厚度20mm以上的板材，施工时要充分加固，不许鼓出，模板上要涂油。 1.1.4.6浇注时边浇注边用振动棒捣固，力求密实。 1.1.4.7浇注好的部位，至少养护48小时才能拆模。 1.2、窑头罩、冷却机砌筑方案 1.2.1砌筑前的准备 根据设计尺寸要求，预先加工好下述模板 1.2.1.1浇注入孔浇注料衬用的模板 1.2.1.2浇注观察孔浇料料用模板 1.2.1.3浇注燃烧器孔浇注料衬用的模板 1.2.1.4顶部砌浇注料时，应事先在顶盖上按图纸要求开孔，没有规定时，一般孔
一、工程简介 根据甲方要求，现决定拆除2台150t／d圆形双套筒气烧石灰窑，原德国“维马斯特”公司技术，双套筒气烧石灰窑总高度39,6M,有效高度23M,窑体直径?5020㎜，2台石灰窑配套共10台风机既相关工艺管路。 二、拆除范围 ⑴石灰窑本体:窑顶环形布料机、窑顶上料机构，琐锥装置，双层密封门，卷扬机提升装置，窑体钢结构分下窑体、和上窑体，窑体上下内筒，燃烧室，同流换热器，燃烧室，喷嘴，钢平台及钢梯，窑底料仓及出料机构。 ⑵窑前通风系统：冷却风机、驱动助燃风机、废气风机，烟道、蝶阀、烟囱等 ⑶石灰窑本体管道：炉气，冷却，驱动，废气，除尘，空气等环形管道，蝶阀，膨胀节及管架。 ⑷液压系统：窑顶环形布料液压系统及管路，窑底出料液压系统及管路。 三、现场管理组织机构 本项目安全施工要求高，根据项目的重要性，公司将该项目列为重点工程，公司上下员工，团结一致，在项目经理的直接领导下，做到有计划地施工和管理，对工程进度、质量、安全、效益全面负责。项目管理组织机构见下图：
1、项目部人员岗位职责 ⑴项目经理：全面负责工程施工管理，生产经营；工程质量责任人；安全生产第一责任人。 ⑵技术负责人：负责工程技术管理组工作，参与经营决策，协调各专业技术施工的交叉作业，负责指导外购设备图纸汇审及订货，并协调项目经理做好相关工作。 ⑶施工总队长：全面负责该施工工程的质量、安全、进度、文明施工等，并负责班组的调配和相互协调，协助项目经理工作。 ⑷安全员：负责公司项目的安全生产文明施工，制定本项目的安全生产及文明施工制度，及时做好分项工程的安全防护措施技术交底，监督和检查施工现场的安全防护用品，放盗措施的落实，违章纠正检查，杜绝违章作业。 ⑸车辆调度员：负责项目的吊车、运输车辆的安排。 ⑹设备管理员：负责拆除后设备的编号，清点运输过程的安全，以及设备的堆放。 ⑺计划材料员：负责购买合格的材料并组织进场、材料成本控制，并结合库房和其他人员验收入库，配合技术负责人，根据项目进程，有计划，有时间组织材料进场及现场材料管理。 四.劳动力计划 根据项目施工内容、工期要求及施工进度，拟定各种劳动力资源需用计划。 五、施工安排 1、总体安排 由于该工程是高空作业，工程量大、工期短, 要想在如此短的时间内完成2台石灰窑的拆除任务,必须各个专业全面开工和调度车辆密切配合运输。 2、施工班组安排 本工程我公司安排3个组进行施工,分别是拆除组、运输组、吊装组,具体分工如下: ⑴拆除组 1、负责窑体结构、管道、设备及各部件切割拆除。 ⑵吊装组
第六章活性石灰回转窑技术规格书 第一节概述 1.1规模 公司钒资源综合利用项目新建80万t/a活性石灰窑工程，包括一条800t/d的回转窑活性石灰生产线和三条600t/d的竖窑活性石灰生产线。1.2原、燃料资源和成品石灰用途 1.2.1石灰石 所需石灰石原料均由业主自有的石灰石矿山提供，石灰石原料在矿山上破碎筛分并经过水洗后，其中：粒度在18～50mm的石灰石由汽车运输进厂后直接储存在石灰回转窑原料堆场内，以供１条800t/d活性石灰回转窑生产线使用；粒度在40～80mm的石灰石由汽车运输进厂，储存在石灰竖窑原料堆场内，以供3条600t/d活性石灰竖窑生产线使用。 石灰石性能指标表（%） 注：石灰石粒度：18~50mm，其中大于50mm和小于18mm的总量不大于5%； 水分含量：≤4%； 1.2.2燃料 采用高炉煤气、转炉煤气和焦炉煤气混合后的煤气作为热源物质，采用热值为3500kcal/Nm3煤气，压力为10Kpa，温度为常温。 典型煤气成份如下：
1.2.3产品运输和用途 ①回转窑石灰经筛分后20～80mm的石灰由皮带运输至新区炼钢车间供炼钢转炉、精炼炉使用，年需要量约10万吨；供老区的石灰采用汽车运输，年需求量约10万吨。小于20mm的石灰送入破碎线破碎成0～3mm石灰粉。 ②0～3mm石灰粉一部分采用气力输送至烧结石灰料仓，供烧结用，年需求量约55.4万吨；一部分采用气力(或罐车)输送，供KR脱硫用，年需要量2.3万吨；供老区的石灰粉约2.3万吨，采用罐车运输。 1.3总图运输 1.3.1地理位置 项目所在地属亚热带湿润季风气候区，具有四季分明、气候温和、雨量充沛、云雾多、日照少、无霜期长等气候特点。区内年平均气温17.8℃，极端最高气温38℃，极端最低气温-4℃；年平均无霜期297天。年平均日照1010.1小时。年平均降雨量994.7mm，降雨量按季节分布严重不均，70%以上降于夏、秋二季。且夏季降水强度大，多大雨和暴雨。该地区常年主导风向为NNE风，频率9%；静风频率22%。多年平均风速1.5m/s。 本工程所在场地的抗震设防烈度为6度，设计基本地震加速度值为 0.05g。 1.3.2总平面布置的原则 回转窑生产线与厂区主道路平行，自东北向西南方向平行布置，依次
目录 1、工程概况 2、施工准备 3、施工技术措施 3-1窑体耐火砖的砌筑‘ 3-2浇筑料的施工 3-3窑头、窑尾预热器信其它部位的浇筑料施工3-4耐火砼的养护 3-5内衬的干燥、加热及烘炉 4、施工难点及注意事项 5、质量保证措施 6、安全文明施工措施 7、主要施工设备 8、劳动力组织及施工进度计划
1、工程概况 该项目中的筑炉工程是工艺设备安装过程中的重要环节，且筑炉项目施工质量要求严格，技术难度高，故筑炉项目施工质量的优劣及进度快慢将直接影响到整条生产线质量及按期投产与否，其中该生产线筑炉主要包括三个内容即：窑尾、窑头、窑中。针对该项目的特点，我们将本着一切为了业主需要的宗旨，精心准备，认真施工，科学管理，按质按期地完成该项目的筑炉任务。为该生产线的按期投产和贵厂的经济腾飞再作贡献。 本施工方案是我们根据以往经验和现有资料编制而成。 2、施工准备： 2-1砌筑前应具备以下条件： 2-1-1窑体钢结构和转运机构已安装完毕，经检查符合设计要求。 2-1-2窑体空运转合格； 2-2砌筑前应做好下列工作： 2-2-1组织施工人员认真审图，了解设计要求及验收规范，作好技术交底工作； 2-2-2搞好现场的三通工作，为施工作好必备的准备工作； 2-2-3主要施工机具就位，按施工平面图安装就位； 2-2-4搭好竖井架，作好垂直运输的准备工作； 2-2-5挑选耐火砖，根据砌筑方式（错砌或环砌）的不同厚度或长度分类；作好耐火材料堆放现场的防雨防潮工作。 2-2-6仔细清除窑内壁的灰尘及渣屑；
2-2-7在窑内壁画出若干条纵向直线和圆圈线，纵向直线与窑体的轴向中心线，在同一平面内。每一条1.5m-2m 画一条。用以控制砖环平直。 3、施工技术措施 3、1根据回转窑图纸位置及工艺要求，在窑筒内焊接三圈档砖板以便耐火砖的固定。 3、2窑体耐火砖的砌筑 砌筑时需要分为三个工作面（即三段），便得前后两段间错开一次转窑的砌筑量，以便于窑内材料运输。（如图） 图A （前后相差一次转窑砌筑量） 3-2-1砌筑下半圆：砌筑时应从窑底中心线开始，沿着圆周方向同时均匀地向两边砌筑，直至砌完下半圆，砌筑时应随时用钢卷尺检查砖列与纵横向中心线之间的距离。 3-2-2当砌筑超过半圆1-2层砖时，停止砌筑，准备支撑加固。 3-2-3待砌体泥浆基本凝固后， 沿内衬的最后几列砖设置木板或方木，90°丝扛 第一工作面 （干燥区） 第二工作面 （中间区） 第一工作面 （燃烧区） 第一次转窑 90°第一工作面 第二工作面 第三工作面
1×500t/d双梁式石灰窑工程 技术方案 2015年6月25日
目录 1 概述 (03) 2工艺流程 (08) 3 技术经济指标 (09) 4 各系统工艺方案 (10) 5窑体结构组成 (13) 6 供配电三电系统 (14) 7土建工程 (20) 8 总图运输 (22) 9 环境保护及综合利用 (23) 10工程设计 (25) 11 建设周期表………………………………………………………………………………… .26
1概述 1.1 双梁式石灰窑主要技术特点 该窑型为单筒竖窑结构。相对于其它窑型，简单、耐火材料无异型砖,施工方便，砌筑简单。燃烧采用梁式烧嘴系统,石灰产品质量稳定，活性度高，适用于多种燃料，设备简单，操作弹性大，占地面积小，投资相对与其它窑型较低，被用户益为“无故障”窑型。 ◆生产规模120-600t/d圆型窑或准矩型窑。 ◆窑操作弹性大，从60-100%任意调节短时可达110%，均能实现稳定生产。 ◆适用多种燃料如焦炉煤气、转炉煤气、天然气、煤粉、混合气、高炉煤气（热值≥750 kcal/m3）或固液、固气混合燃料。 ◆热耗低，热能利用合理，二次空气通过冷却石灰预热，一次空气通过预热器预热进入燃烧梁，燃料完全燃烧，热值充分利用，能耗950-1150 kcal/kg。 ◆竖窑采用全负压操作。 ◆采用低热值燃料，空气、煤气双预热；采用高热值燃料，只预热空气。 ◆窑体结构特点： 1）窑体呈准矩形，窑体设置上下两层燃烧梁和周边烧嘴，窑体上部设置上吸气梁, 吸气梁以上部分为储备石灰石区域, 上吸气梁至上层燃烧梁之间为预热区，利用高温煅烧后的窑气预热石灰石至煅烧的温度,上层燃烧梁至下层燃烧梁之间区域为煅烧区，石灰石均匀煅烧成活性石灰，此区域根据石灰
日产吨活性石灰回转窑生产线设备表 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
日产500吨活性石灰回转窑生产线 设备表 2010-1-8 目录
第一章原燃材料基本情况 1.1原料 石灰石化学成份如下： 2.2燃料 燃料采用烟煤，基本参数：窑产量：500t/d（20.8t/h），热耗：7800kJ/kg。
第二章项目规模、产品品种和能耗 2.1生产规模及产品品种 本项目采用北京博得尔科技有限公司为外方配置的活性石灰回转窑煅烧系统，生产线可达到日产活性石灰500吨的能力，年生产活性石灰15万吨。在原燃材料品质满足生产要求的前提下，产品质量待定。 2.2能耗指标 本项目完成后，每生产一吨高活性石灰的能耗指标如下： 2.3物料平衡表 2.4生产用水 2.4.1生产用水 2.4.2、所有的生产用水均循环使用，考虑到在循环过程中因蒸发、跑冒漏滴、排污等因素造成的水量损失，需每天补充少量新水。需要补新水量为30m3/d。 2.4.3、消防用水量：40m3/h
第三章工程技术方案 3.1工艺流程图 本项目将悬浮式预热器、回转窑、悬浮式冷却机、烟气处理系统、原料输送系统、成品输送系统等组成一条完整的生产线。工艺流程如下图所示。 全线采用技术先进，性能可靠的DCS中央控制系统，在中控室集中操作管理。 500t/d活性石灰生产线工艺流程图 3.2工艺与设备 3.2.1、原料储运输送 流程： 原料用自卸卡车卸到受料料斗，经振动喂料机送入斗式提升机，再喂入振动筛，振动筛分三层，从上到下筛孔孔径分别为5mm、1mm、0.5mm， 0.5mm筛网上设有防堵装置，防止细海贝堵塞筛孔，大于5mm的海贝进入制砂机破碎，破碎后的海贝流入送料斗，0.5-5mm的合格海贝经大倾角皮带机送入原料库，小于0.5mm的海贝经皮带输送机卸到一旁，定期拉走。 原料储运输送设备表
麦尔兹石灰窑施工技术要点 1、窑体结构的预制 窑体结构是石灰窑的主体，其制作质量直接影响其安装精度的控制和砌筑质量，麦尔兹专家都非常重视。 ⑴外壳体的制作 采用预制场制作，搭设预制平台、预组装平台。焊接采用二氧化碳保护焊接、胎具加固等防变形措施保证制作精度 ⑵悬挂缸的制作 悬挂缸是600麦尔兹窑的特有结构，可提高热效率和石灰的活性。麦尔兹对制作提出很高要求，在同类工程中我们研制出悬挂缸构件制作设备和胎具，对不锈钢耐热钢非标件加工一次成型，受到麦尔兹专家的好评（在唐钢两座窑中得到应用） 悬挂缸的焊接因通道采用迷宫式，焊缝多容易产生漏焊和变形，影响冷却效果，对此我们制定焊接工艺次序，试压一次合格。（图纸要求有退火，钢源我们未作） 2、窑体安装注意事项 ⑴双窑体的安装质量保证 从基础施工开始进行控制，保证窑体基础两中心距允差控制在 5MM以内，对此我们混凝土模板采用木模，钢结构加固，窑体基础地脚螺栓加固安装专用胎具控制其尺寸，全部校核无误后，一次浇注成型，有效的控制了尺寸误差； ⑵窑体出料部分的安装
窑底部结构与300麦尔兹窑有很大区别，麦尔兹图纸给出了安装次序，安装中要严格按照图纸施工。出料钢支撑钢梁的安装与焊接要特别注意，保证其水平度，确保出料台动作平稳无卡涩现象。对此我们在唐钢，在预制场平台对出料台进行了予组装，校核各部尺寸后进行安装 ⑶窑附属设备管道安装 窑顶切换阀安装中窑保证其水平度垂直度等，因切换阀动作频繁，窑体不断在加热冷却中切换，其严密性一直困扰生产单位，我们在安装中保证一要保证液压缸及管道安装精度动作可靠，二是安装切换阀前对其密封面、运动部件进行全面检查和试验，消除隐患等措施。 3、煤粉制备设备安装 600麦窑煤粉制备是一整套干煤制粉系统，其安装工艺比较通用，在施工中我们注重一、重点做好设备和风管道的严密性，杜绝漏风漏粉；二是保证中速磨的安装精度。
回转窑施工方案 φ4.8×72m回转窑施工方案 1．概述：回转窑是水泥厂最重要的设备，安装质量的好坏直接影响到全厂正常生产，为确保安装质量，特根据我公司多年安装回转窑的经验，编制以下施工方案。 回转窑主要由八节筒体、三挡轮带、大齿圈及三副支撑装置组成，其主要技术产参数：规格型号：φ4.8*72米 产量： 5000t/d 支座数： 3个 斜度： 3.5% 主电机功率： 630Kw 主电机电压： 660V 回转窑包括：筒体、轮带、托轮、液压挡轮、传动机构、窑头、窑尾密封装置、润滑液压、冷却系统等，主要部件重量如下表： 回转窑筒体暂无具体参数，按照提供的图纸暂定为8段供货，现场组装、吊装。最大件重量约为65吨。 2．安装工艺流程：
3．施工工艺及方法 3.1施工准备 熟悉施工图纸，进行图纸会审，熟悉施工环境，根据现场实际情况编制详细的施工方案，进行技术交底。 施工机工具进厂，设备开箱清件。填写《设备开箱记录》、《进货材料验证记录》。 搭建临时设施，为施工作好准备。 3.2基础验收与划线 设备安装前，混凝土基础应会同土建、监理、业主单位共同验收，验收合格后，方能进行安装。 验收范围：土建单位提供的中心线、标高点、基础外形尺寸、标高尺寸、基础孔几何尺寸及相互位置。 提交的基础，必须达到下列要求： 所有遗留的模板和露出混凝土外的钢筋，必须清除，并将设备安装现场及地脚孔内碎料、赃物及积水全部清理干净。
基础验收的检查项目如下： 基础外行尺寸：±30mm 地脚螺栓孔深度：0—20mm 基础上平面标高：0－-20mm 地脚螺栓孔垂直度：5/1000 中心线间距离：±1mm 地脚螺栓孔相互中心位置：±10mm 3.3埋设标板 3.3.1中心标板 在基础两端每条中心线上，便于安装找正的部位各埋设一块标板。标板采用200×100×6-10mm的钢板制作。(见图1)用膨胀螺栓固定，钢板上用红油漆标出中心线。 3.3.2标高标板 在每个窑墩的四角均埋设用作沉降标志的标高板。采用φ15mm圆钢与80×80×10mm钢板焊接而且其圆顶顶呈半圆形（见图2）。埋设件必须埋设牢固,每个窑敦4个标高点在同一标高上，误差不大于0.5mm。 3.3.3. 3.3.4划出回转窑的纵横中心线(如下图)
二○○三年七月 1 目 录 1 工程概况 2 施工程序 3 安装 4 质量保证措施 5 安全保障措施 6 主要施工机具配置 7 施工人员配置
二○○三年七月 2 1 工程概况 石灰窑F20301A-B 系本工程重要设备，其几何尺寸为：D N （内）2000、H=198000、V=62.2m 3，主要包括：提升机，布料机、鼓风机、测温系统和电控装置等，其单台重量291400kg ，其中钢38000kg 、高铝砖197600kg 、硅藻土16600kg 、磷酸镁珍珠岩6000kg 、红砖32400kg 。 2 施工程序 齿圈和螺锥制作→套管、托灰盘、挡灰板、刮板、立柱制作→炉壳制作→环形梯子、平台制作→炉顶系统制作→斜桥、配重小车吊石小车制作→曲轨制作→其它零部件制作。 2.1 齿圈和螺锥的制作 齿圈为铸钢件，底面有伞形直齿；螺锥为焊接件，结构复杂，焊后需整体退火，再进行机械加工。以上两种是石灰窑加工难度最大的部件，尤其是齿圈需委托专业制造厂加工制作。 2.2 螺锥的制作：按照图纸进行1：1的放样工作，螺锥斜面较多，如不放大样对展开及连接部分的板厚处理比较困难，按照放样尺寸预留加工余量做样板，进行号料，对接的焊缝，要相互错开，距离大于300mm ，拼接焊缝处不要设在曲率半径的相交处，以免产生折线。 下料：直线部分的圆弧部分用半自动切割机切割，其它曲线部分可用手工切割，必须保证质量，按要求开坡门。 预留加工余量采用热煨。 组对：搭设专用平台，高0.6m 加上螺锥高度。这样能保证螺锥内侧也能进行点焊。 组对前对各构件要进行修整成形，检查构件尺寸合格后进行组装。组装从螺锥底部开始并在平台上及予装件上划出位置线。 组装完毕要进行各部尺寸、加工余量的检查，无误后，再经过专检人员检查合格后转交焊接。 焊接，焊接工艺很重要，不可大意，以免焊后变形很难修整。 焊接顺序采用分段退焊法，先焊螺锥外部的焊缝一遍，翻转螺锥，对螺锥内部焊缝两遍，再将螺锥翻转回来，将螺锥外部焊缝焊二遍，下步照此程序进行。 可以一人施焊或二、三人施焊均可，程序不变，但要注意当外部焊完第一遍后，
回转窑简介 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
回转窑自动控制系统结构图 以烧结带温度的实时专家控制器为核心，辅助窑前数据挖掘、熟料质量和筒体温度的在线检测子系统，建立起的一种回转窑综合智能检测自动控制系统。
回转窑窑体的主要结构包括有: 1.窑壳，它是（旋窑）的主体，窑壳钢板厚度在40mm左右的钢板，胎环的附近，因为承重比较大，此处的窑壳钢板要厚一些。窑壳的内部砌有一层200mm 左右的耐火砖。窑壳在运转的时候，由于高温及承重的关系，窑壳会有椭园型的变形，这样就会对窑砖产生压力，影响窑砖的寿命。在窑尾大约有一米长的地方为锥形，使从预热机进料室来的料能较为顺畅地进入到窑内。 2.胎环、支持滚轮、轴承、胎环与支持滚轮都是用来支撑窑的重量用。胎环是套在窑壳上，它与窑壳间并没有固定，窑壳与胎还之间是加有一块铁板隔开，使胎环与窑壳间保留一定间隙，不能太大也不能过小。如果间隙太小，窑壳的膨胀受到胎环的限制，窑砖容易破坏。如果间隙太大，窑壳与胎环间相对移动、磨擦更加利害，也会使窑壳的椭圆变形更加严重。通常要在二者间加润滑油。我门可以通过窑壳与胎环间的相对运动来凭估计窑壳的椭圆变形程度。窑壳与胎环之间存在着热传导率的差异，必需借助外部的风车来帮助窑壳散热，平衡减小两者间的温差。否则窑壳的膨胀会受到胎环的限制。在开窑时，窑壳的升温速率高于胎环，窑工必须控制（旋窑）的升温速率在50℃/h，这样有利保护窑砖。通常托轮要比轮带宽50-100mm毫米左右，滚轮轴承是采用巴氏合金，如果轴承失去润滑，会使轴承因温度过高而烧坏。在轴承处都有冷却水进行循环冷却。为减少窑壳对胎环的热辐射，造成托轮温度过高，在二者之间都加有隔热板来减少热辐射。回转窑（旋窑），一般有2组到3组托轮。 3. 止推滚轮
回转窑施工技术方案 一、概述 回转窑是水泥厂生产工艺中最关键的设备。强大的热工负荷及连续生产的工作制度，对安装质量的要求十分严格，其安装质量的优劣，直接关系到全厂生产工艺线能否正常运行，因此施工中应采用先进的施工方法和检测手段，严格控制每一道工序的施工质量。 江苏溧阳金峰水泥有限公司的所订购的回转窑是由南京设计研究院设计的φ4×60m（2500T/D）标准型回转窑，在施工过程中，我们将严格按照设计图纸及国家有关技术标准和规范进行安装施工。 1.1回转窑主要组成部分 支承装置、筒体、传动装置、液压挡轮装置、窑尾密封装置、窑头密封罩及润滑液压系统等。 1.回转窑规格和性能 型式：干法生产预分解窑 规格：φ4×60m 斜度：4% 支承座：3 产量：2500T/D 窑转速：用主传动时调速范围：0.41~4.1 r/min 用辅助传动时：0.317 r/min 传动型式：单传动
传动电动机： 减速器： 挡轮型式：液压挡轮 窑头密封型式：钢片密封 窑头冷却方式：风冷 窑尾密封型式：气缸压紧端面密封 二、施工程序 2.1回转窑施工工序流程图
5、施工准备及设备出库检查 组织施工人员熟悉图纸、安装说明书等技术资料，做好技术安装交底工作； 了解设备到货及设备存放位置等现场情况； 准备施工机具及材料，接通施工电源； 根据设备到货清单检查其外观、规格、尺寸、数量及质量情况。 检查底座有无变形，实测底座螺丝孔间距及底座外形尺寸； 每组托轮、球面瓦、轴承座组合成一体检查，重点检查托轮直径和轴承的中心高； 检查轮带及套轮带处窑体的尺寸。注意轮带内径与筒体上垫板处直径需留有窑筒体热膨胀值； 检查窑筒体，测量每节窑筒体的实际长度和两轮带的中心距离以及窑筒体的总长度，并以此尺寸对窑进行基础放线，测量时最好选择无太阳直射时，或是早晨进行，并要求测量用盘尺在1kg/m的拉力下进行。测量筒体的椭圆度等，检查筒体是否有马蹄口现象； 检查大齿圈的齿形齿距（尤其是两个半圆接口处的齿距）、齿顶圆直径，检查大齿圈接口处的偏差，测量大齿圈的内径应与筒体外径加弹簧板的高度尺寸之和相等或稍大3—5mm，检查大齿圈的齿面是否有砂眼、裂纹等缺陷。
河北省首钢迁安钢铁有限责任公司 500m3白灰套筒窑工程设备安装施工组织设计 一、工程概况 （一）概述 河北省首钢迁安钢铁有限责任公司500m3套筒窑工程位于迁安首钢200万吨钢铁基地炼钢区南侧，主要由原料部分、套筒窑本体、液压站、风机房、废气风机房、窑下石灰输送系统、除尘设施等组成。我单位主要承担套筒窑原料系统10T抓斗吊、D350斗式提升机、八棱锥滚筛等设备安装，窑本体中内套筒、燃烧器、窑顶布料系统、给料及上料系统、出灰系统等设备安装，成品运输系统输灰皮带机、4#可逆皮带机、输灰溜槽等设备安装，液压站、风机房、废气风机房中冷却风机、废气风机等设备安装及热力系统、暖风系统的除尘器、锅炉引风机、离心通风机等设备安装。设备及结构件共计62台套，总重约为501.936吨。从施工项目看，多为与窑体窑皮施工穿插进行，故要求作好施工机具、设备材料的准备，各专业密切协作。同时应做好现场调度工作，确保按期按质保安全完成施工任务。 （二）工程主要实物量统计 1、套筒窑原料系统：设备安装9台套，总重量约为99.672吨。 2、液压站、风机房、废气风机房：设备安装8台套，总重量约为34.979吨。 3、套筒窑本体：设备26台套，总重量约为143.049吨。 4、成品运输系统：设备安装8台套，总重量约为52.277吨。 5、热力、暖风系统：设备安装11台套，总重量约为171.959吨。 具体设备详见附表一。 （三）编制依据 1、根据首钢设计院下发的有关施工图纸和施工规程规范、技术标准以及
大包单位的有关要求而编制。 1)、施工规范规程、技术标准 《起重设备安装工程施工及验收规范》 GB50278-98 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《钢结构工程施工质量验收规范》 GB50205-2001 《机械设备安装工程施工及验收通用规范》 GB50231-98 《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98 《建筑钢结构焊接技术规程》 JGJ81-2002 2)、施工图纸 窑本体总工艺图 X4252G1-0～8 窑本体总装图 X4252G2-0～4 窑本体原料间原料系统安装图 X4251B1-0～2 窑本体原料间石灰石仓电振 X4251B2-0～6 窑本体原料间八棱锥滚筛 X4251B3-0～14 窑本体原料间1#皮带机安装图 X4251B4-0～6 窑本体原料间D350斗式提升机安装 X4251B5-0～3 窑本体原料间称量斗装配 X4251B6-0～2 窑本体原料间1#皮带机密封除尘安装 X4251B7-0～1 窑本体钢结构制作和安装要求 X4252B1-0～1 窑本体上料系统总装图 X4252B2-0～30 窑本体窑顶旋转布料系统 X4252B3-0～1 窑本体料钟装配 X4252B4-0～1 窑本体旋转料仓装置 X4252B5-0～4 窑本体支撑轮装置 X4252B6-0～2 窑本体布料器驱动装置 X4252B7-0～1 窑本体中间料仓装置 X4252B8-0～1 窑本体料位指示器安装 X4252B9-0～40
日产600吨活性石灰回转窑生产线初步设计方案 北京科大三泰科技发展有限公司 北京博得尔科技有限公司 2005-4-18
总论 1.1项目名称 600t/d活性生石灰回转窑生产系统 1.2设计的依据 1．2．1、设计合同 1．2．2、新建本项目编写的有关文件。 1．2．3、国家有关政策、法规。 1.3设计范围 本设计的范围是：以年产20万吨优质活性石灰为前提条件，采用由北京科大三泰科技发展有限公司和北京博得尔科技有限公司联合研制的竖式预热器—回转窑—固定篦板型篦式冷却机组成的活性石灰煅烧系统，包括原料储运筛分系统、原料提升与窑尾预热系统、回转窑煅烧系统、窑头成品冷却机喷煤系统、窑尾烟气处理系统、成品储存筛分系统、原煤粉磨系统的工艺、土建、总图、电气及自动化的初步设计，就该工程项目建成投产后的生产规模、产品方案、技术水平、环境保护、投资概算情况、经济效益预测进行分析研究。 1．3．1本工程总的设计原则为“技术成熟，生产可靠，节省投资，提高效益，着重环保”。 1．3．2选择生产工艺方案时，在认真调查研究的基础上做好方案比较，尽可能采用成熟、可靠的新工艺、新技术，作到既技术先进，又经济合理，切实可靠。 1．3．3电气和自动化控制，要考虑到技术先进，设备和仪器成熟可靠，简单适用。 1．3．4在初步设计中，认真贯彻国家环保政策，注意环境保护，并积极贯彻节能降耗的原则。
第一章项目条件及技术参数 燃料 原料采用转炉煤气为主要原料，转炉煤气热值：约7100KJ/Nm3 煤为辅助原料，主要为了补助热力强度。 动能 电力水 2500kwh/h 充足 气象条件 地震烈度 运输条件 第二章节能 2.1能耗指标及分析 本项目完成后，每生产一吨高活性石灰的能耗指标如下热耗电水 1．25Gcal 45kwh 1m3 以上指标均为国内领先水平，并接近世界先进水平。 2.2节能措施 a、本项目中在回转窑尾部设有一台竖式预热器，充分利用回转窑燃烧产生的高温烟气，将预热器内的物料预热，使物料在预热器内发生部分分解，使系统产量提高40%，热效率提高30%。 b、在烟气处理系统中配置篦式冷却器降低了预热器排出烟气的温度，除尘用使用袋式除尘器，大大节省了电能。
一、编制依据.............................. 二、工程概况.............................. 三、施工部署.............................. 3.1 指导思想：........................... 3.2 主要目标............................. 3.3 项目管理机构.......................... 四、筑炉施工顺序............................. 五、耐火材料的现场管理.......................... 5.1 耐材运输............................. 5.2 耐材堆放............................. 六、主要施工方法............................. 6.1 脚手架搭设........................... 6.2 炉内耐材施工.......................... 七、主要施工机具、材料.......................... 八、劳动力配置计划及施工进度计划......................
8.1 劳动力配置计划......................... 8.2 施工进度计划表......................... 九、质量管理保证措施........................... 9.1 质量组织保证体系........................ 9.2 质量管理体系........................... 9.3 质量管理措施........................... 十，安全管理保证措施........................... 10.1 安全管理控制目标........................ 10.2 安全管理体系.......................... 10.3.2 重要环境因素...................... 10.3.3 控制措施........................ 十一、应急预案.............................. 11.1 目的和适用范围......................... 11.2 组织机构............................ 11.3 应急救援和响应的重点.......................
回转窑主要施工方案 设备及零件制作方案： 考虑设备制作完毕后需要运输及现场安装等因素，施工场地制作主要是钢板卷制及部分筒体组对等。 筒体的圆周长应不超过两块钢板拼成，筒体的焊缝采取埋弧自动焊，筒体的对接焊缝外观应符合《焊接通用技术条件》的规定，对接焊缝应按GB11345-89标准进行10%的Ⅱ级探伤抽查，重点检查各纵、环焊缝的交叉点。 回转窑每台筒体制作总长100米，根据钢板尺寸分段加工制作，每段筒体未加支撑前椭圆度不大于5mm，长度差不超过2mm，两口周长差不大于3mm，相邻段周长差不超过5 mm。 冷却机每台筒体制作总长46米，根据钢板尺寸分段加工制作，每段筒体未加支撑前椭圆度不大于5mm，长度差不超过2mm，两口周长差不大于3mm，相邻段周长差不超过5 mm。 卷板时，调成慢速，尽量一次匀速卷成，中间注意测量并消除筒体自重影响，焊接完成，去掉搭接板磨平焊疤，再上卷板机，上滚筒压力逐圈减轻，同时筒体两侧支以转胎，滚动几个整圈以释放应力，并及时进行测量，对个别地方弧度不合适者，适度加以调整，务使无死弯或直边现象，用内弧样板测量，其最大间隙不大于 6MM 为宜。 卷板时，先压出合适曲率的板端，割除直板段，然后多次落辊，滚压成合适曲率的筒片；滚压过程中前后要有接应，以防折死板。 筒节组对在定圆地板上进行，不加外力状态下达到规定圆度后，点固纵缝，临时支撑牢固再翻转进行焊接。焊毕圆度精找，支撑加固。 筒节圆度的检查 采用了在筒节外部挂线，测量外径检查圆度的方法。具体做法是将筒节放置在临时托轮上，在该筒节的两端口各挂一个通过筒节圆心点的线坠，将筒节两端口圆周各自均分为８等分，利用均分出来的各点，在筒节外表面做出８条母线，将相应的两条母线处在水平位置时，在筒节两侧（母线位置上）挂两条平行于筒节的钢丝线，钢丝线距筒节圆心的距离应始终保持一致，此时可用钢板尺量出两条水平母线距钢丝线的各点的距离。以此方法，不断地转动筒节，量出所有母线距钢丝线的距离。根据量得的数值，便可以算出该

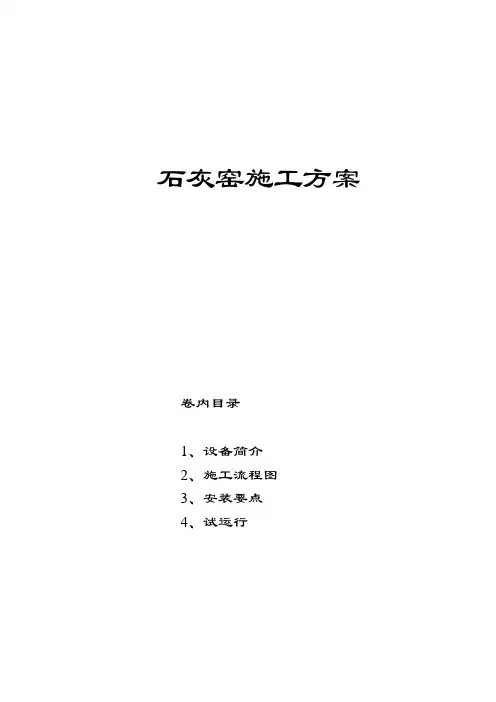

石灰窑施工方案 卷内目录 1、设备简介 2、施工流程图 3、安装要点 4、试运行
