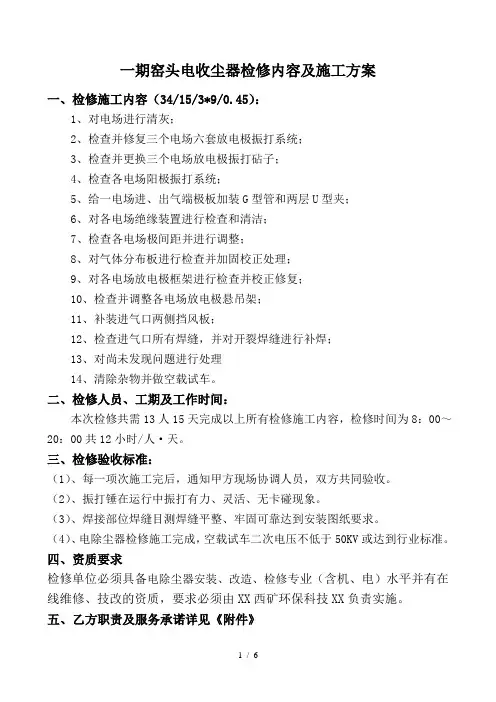

一期窑头电收尘器检修内容及施工方案
一、检修施工内容（34/15/3*9/0.45）：
1、对电场进行清灰；
2、检查并修复三个电场六套放电极振打系统；
3、检查并更换三个电场放电极振打砧子；
4、检查各电场阳极振打系统；
5、给一电场进、出气端极板加装G型管和两层U型夹；
6、对各电场绝缘装置进行检查和清洁；
7、检查各电场极间距并进行调整；
8、对气体分布板进行检查并加固校正处理；
9、对各电场放电极框架进行检查并校正修复；
10、检查并调整各电场放电极悬吊架；
11、补装进气口两侧挡风板；
12、检查进气口所有焊缝，并对开裂焊缝进行补焊；
13、对尚未发现问题进行处理
14、清除杂物并做空载试车。
二、检修人员、工期及工作时间：
本次检修共需13人15天完成以上所有检修施工内容，检修时间为8：00～20：00共12小时/人·天。
三、检修验收标准：
（1）、每一项次施工完后，通知甲方现场协调人员，双方共同验收。
（2）、振打锤在运行中振打有力、灵活、无卡碰现象。
（3）、焊接部位焊缝目测焊缝平整、牢固可靠达到安装图纸要求。
（4）、电除尘器检修施工完成，空载试车二次电压不低于50KV或达到行业标准。
四、资质要求
检修单位必须具备电除尘器安装、改造、检修专业（含机、电）水平并有在线维修、技改的资质，要求必须由西安西矿环保科技有限公司负责实施。
五、乙方职责及服务承诺详见《附件》
一期煤磨检修内容及施工方案
一、检修施工内容
1.I仓阶梯衬板、中波纹衬板更换为阶梯衬板（经检查衬板完好的应按业主要
求重新装回）；
2.II仓小波纹衬板更换；
3.检查视情况更换端面衬板；
4.更换第一、二圈隔仓板（从外向内）；
5.磨头、磨尾近筒体端轴瓦密封更换；
6.更换轴瓦冷却胶管；
7.加装煤磨进风口热风阀；
8.磨头翻板阀更换；
9.煤磨选粉机粗粉回料翻板阀更换为回转锁风阀；
10.对中空轴螺栓进行检查并更换已断裂中空轴螺杆；
11.对II仓最后一圈挡料圈加盲板（焊接钢板）；
12.对尚未发现问题进行处理；
13.清除杂物并做空载试车。
二、检修人员、工期及工作时间：
本次检修共需20人15天完成以上所有检修施工内容，分两班施工作业，每班工作时间为12小时/人·天（第一班工作时间为8：00～20：00，第二班工作时间为20：00～次日8：00）。
三、检修验收标准：
（1）、每一项次施工完后，通知甲方现场协调人员，双方共同验收。
（2）、按甲方提供的图纸、技术要求及国家相关安装规范执行。
（3）、焊接部位焊缝目测焊缝平整、牢固可靠。
（4）、经甲方检测完好的衬板、螺栓等配件必须按甲方要求循环利用，不得出现浪费和人为破坏的行为，否则视为验收不合格。
四、资质要求
检修单位必须具备风扫煤磨安装、改造、检修专业水平。
五、乙方职责及服务承诺详见《附件》。
一期预热器、回转窑、熟料破碎机非标制作检修内容及施工方案
一、检修施工内容
二、工作时间：
1、回转窑、熟料破碎机非标制作每班工作时间为12小时/人·天；
2、预热器非标制作分两班施工作业，每班工作时间为12小时/人·天（第一班
工作时间为8：00～20：00，第二班工作时间为20：00～次日8：00）。三、检修验收标准：
（1）、每一项次施工完后，通知甲方现场协调人员，双方共同验收。
（2）、按甲方提供的图纸、技术要求及国家相关安装规范执行。
（3）、焊接部位焊缝目测焊缝平整、牢固可靠。
四、资质要求：详见上表。
五、乙方职责及服务承诺详见《附件》。
一期回转窑检修内容及施工方案
一、检修施工内容
1.窑头护板更换
2.1#近窑端挡铁更换（19块）
3.3#轮带挡铁技改
4.其余轮带挡环焊缝加焊，脱落挡环进行更换修复
5.密封摩擦环润滑管路、气缸、气管修复
6.窑头密封片更换
二、检修人员、工期及工作时间：
本次检修共需15人8天完成以上所有检修施工内容，分两班施工作业，每班工作时间为12小时/人·天（第一班工作时间为8：00～20：00，第二班工作时间为20：00～次日8：00）。
三、检修验收标准：
（1）、每一项次施工完后，通知甲方现场协调人员，双方共同验收。
（2）、按甲方提供的图纸、技术要求及国家相关安装规范执行。
（3）、焊接部位焊缝目测焊缝平整、牢固可靠。
四、资质要求
检修单位必须具备回转窑安装、改造、检修专业水平并有在线维修、技改的资质。
五、乙方职责及服务承诺详见《附件》。
附件
一、乙方职责：
1、认真贯彻执行“安全第一，预防为主”安全生产方针，在保证员工人身和作业过程安全和健康的前提下，确保此次大修计划安全、保质、按时进行，施工前必须对职工进行安全文明施工教育，实行班前安全文明施工教育和定时检查制度，加强安全文明施工纪律，避免安全事故的发生。
2、普通工具（如扳手、梅花、铁锤等）及电焊机由乙方自行负责；
3、根据甲方工艺检修方案负责制定承包项目的工期编制及人力安排工作，确保在甲方要求的时间内完成承包项目的大修工作；
4、负责设备大修的实施工作（含施工人员、施工工具、施工质量、施工进度、施工安全、工完场清等的组织落实工作）；
5、负责现场施工班组各项规章制度的检查及各方面的协调工作；
6、开好班前会，布置检修任务及安全注意事项，做好班前会议记录；
7、所有人员必须严格执行劳保用品穿戴制度，高空作业应系好安全带，系紧安全帽绳；
8、检修前负责与甲方共同办理检修工作票、动火作业工作票等检修工作票，确定切断电源后，挂好检修工作牌方可进行检修工作，严格执行“谁办票、谁撤票”制度（按甲乙双方共同签名、共同办票的原则）；
9、使用氧割、电焊、手提工具等要严格遵守操作规程，杜绝违章作业现象，防止安全事故发生；
10、负责现场吊装设备的指挥、吊装工作，严格遵守“十不吊”原则，防止安全事故发生；
11、金属容器内使用电焊、氧割要保持良好通风，防止中毒和触电事故发生，并使用安全行灯照明；
12、检修结束后做好工完场清工作；
13、在检修期间应加强对施工过程质量控制，每一项完成后应及时通知甲方技术人员到现场进行检查验收，对检查验收不合格的应马上进行相关的整改。
14、检修人员食宿由乙方自理。
二、服务承诺：
1.甲方工期大修时间为15天，乙方检修项目及实施的时间必须在甲方规定的
时间内保质保量完成。
2.在项目实施过程中，如甲方认为乙方工程实施进度无法满足甲方总体时间规
划要求时，甲方有权另调其它具备相关资质的人员负责项目的实施，乙方必须无条件服从甲方的安排并协助甲方另调人员的项目实施工作，甲方另调人员的工资由乙方支付。
3.乙方必须尽一切努力弥补因工艺项目实施等原因推迟的项目实施进度，对乙
方额外增加的费用经甲、乙双方确认后按人工单价进行按实结算。
4.保证产品使用过程中长期提供优质服务，设备在半年的使用中如因质量问题
乙方免费提供服务。
