陶瓷基覆铜板性能要求与标准
从前面论述可以看出，陶瓷基覆铜板是根据电力电子模块电路的要求进行了不同的功能设计，从而形成了许多品种和规格的系列产品。这里主要介绍以Al2O3陶瓷-Cu板（100~600μm）进行直接键合的陶瓷基覆铜板，因为此种规格是目前生产规模最大，应用范围最广，应用效果最好的一种产品。
一、Al2O3-----DBC的制作
Al2O3-DBC就是指采用Al2O3陶瓷片与铜板在高温和惰性气体中直接键合而成的陶瓷基覆铜板。其制作流程为：
这里所使用的Al2O3瓷片一般是指Al2O3含量96%，适用于薄膜电路或厚膜电路的电子陶瓷片经特殊加工处理而成。
二、Al2O3-DBC的制作的键合机理
在高温下含氧量一定的气氛中，金属铜表面氧化形成一薄层Cu2O,温度高于低共熔点时，出现Cu-Cu2O 共晶液相，其中的Cu2O相与Al2O3陶瓷有着良好的亲和性，使界面能降低，共晶液相能很好地润湿铜和陶瓷。同时液相中的Cu2O与Al2O3发生化学反应，形成CuAlO2：
冷却后通过Cu-Al-O化学键，Cu2O与Al2O3陶瓷牢固键合在一起。在Cu2O与金属接触的另一端，以Cu-O离子键将Cu2O与铜层紧密联接起来，但是这一层的键合力与Cu2O/Al2O3反应键合相比要小一些。从拉脱试验中可以看出，当铜层拉离了瓷体，在陶瓷上留下粉红色岛状的Cu2O晶粒。
三、Al2O3-DBC覆铜板的性能要求
1 铜导带和Al2O3陶瓷基片在高温适合的气氛中直接键合，具有较高的导热性。热导率为:14~28W/m.K.
2 DBC的热膨胀系数同于Al2O3基片（7.4x10-6/℃），与Si相近并和Si芯片相匹配，可以把大型Si芯片直接搭乘在铜导体电路上，省去了传统模块中用钼片等过渡层。
3 由于DBC制作主要以化学键合为主，所以键合强度十分高，拉脱强度大于50N/mm2，剥离强度大于9N/mm。
4 基板耐可焊接性好，使用温度高。传统PCB一般在260℃ 60s左右，DBC成型温度在1000℃左右，在260℃可以多次焊接，-55~+88范围内长期使用具有优异的热可靠性。
5 可以利用传统PCB制作工艺设备进行精细线路的加工制作。具有通用性，适宜于大批量生产。
6 引线和芯片可焊性好。
7 不会产生金属迁移。
8 耐电压高（15kY/mm）
9 绝缘层电阻率高（一般大于1x10 14Ω.mm）。导电层铜电路的电阻率极其低（2.5x10-6Ω.mm），电流通过时发热。
10 导电层100~600/μm，可根据电路模块设计任意的大电流。
11 导电铜电路的电阻率极其低（2.5x10-6Ω.mm），电流通过时发热。
12 高频损耗小（tanδ<10-3），可进行高频电路的设计和组装。
13 可进行高密度组装，实现短、小、轻、薄化。
14 不含有机组分，耐宇宙射线，在航天航空方面可靠性高，使用寿命长。
15 导体铜具有极好的可塑性，可进行大面积模块组装。
四、Al2O3-DBC的性能指标及标准
陶瓷基覆铜板（DBC）在耐热性、散热性、耐宇宙射线、绿色环保性以及高低温循环老化试验方面的优异性能是传统覆铜板无法比拟的。从文献查阅看，国外目前还没有一个统一完整的标准，甚至与各个企业的生产标准相关报道也十分稀少。我国目前制定的最完整最权威的标准是国营第704厂制订，经中国电子技术标准化研究所评审确认的企业军用标准。该标准是根据常规覆铜板的一些性能要求并参考借鉴铜箔（电解铜箔或压延铜箔）、陶瓷基片（厚膜电路和薄膜电路用电子陶瓷基片）等相关标准以及陶瓷覆铜板的具体加工特点，规格尺寸等进行制订的。表4-6是陶瓷覆铜板主要性能及指标一览表。
五、其他氧化物DBC
由于各种氧化物陶瓷的化学性能、物质结构不尽相同。因此，高温下生成共晶熔，继而生产345 的过程存在着一定的差异。选择MgO,CaO,ZnO,2MgO.SiO2,BaTiO3,TiO2,SiO2,ZrO2,AIN,BN,SiC进行与Cu-Al2O3一样的键合，结果表明:TiO2,SiO2,ZrO2等陶瓷能与铜形成牢固的键合，剥离强度都在10N/mm以
上;ZnO,2MgO.SiO2,BaTiO3陶瓷与铜也键合良好，但键合力要小一些，约在9N/mm；而MgO,CaO,AIN,BN,SiC 则不能直接形成键合。
六、影响铜陶瓷键合的因素
（一）陶瓷的化学键性的影响
实验结果表明，铜与大多数金属氧化物陶瓷及其盐类能形成良好的键合。一般来说，这些陶瓷都是离子键较强的化合物。Cu-Cu2O共晶熔体在高温下对氮化铝陶瓷的润湿性较差，与氮化铝陶瓷属共价键化合物有着很大的关系。Al-N间很强的共价键以及共价键极强的方向性，使氮化铝陶瓷具有良好的化学稳定性，高温下难以与金属及其氧化物发生化学反应。因而，可以推断共价键性较强的陶瓷（如AIN,BN,SiC等陶瓷）不能与铜形成直接键合，必须有一层氧化物相作为过渡层。
金属氧化物因其组成结构以及元素的化学性能上的差别，可分为酸性氧化（如TiO2,ZrO2,MoO3,Sb2O3等）、碱性氧化物（如BaO,BeO,MgO,CaO,ZnO,Cu2O等）和两性氧化物（如Al2O3）。对于共晶熔体中的Cu2O
属于碱性氧化物，因此，可以推断共晶熔体对一些酸性及两性氧化物陶瓷有着良好的化学亲和性，而对一些碱性较强的氧化物（如MgO,CaO）湿润性能力较差。实验表明在键合工艺下铜层可与石英玻璃以及
TiO2,ZrO2陶瓷牢固粘合在一起，键合后剥离强度都大于10N/m。而对于MgO,Cao陶瓷在键合温度下保温足够长的时间仍不能与铜层形成键合。对于一些碱性较弱的金属氧化物如ZnO陶瓷则可以与铜键合在一
起,Cu-ZnO陶瓷键合强度的测试表明剥离强度在90N/cm; 左右，与Al2O3,TiO2,SiO2等陶瓷相比键合力要小一些。
尽管Cu-Cu2O共晶熔体对一些碱性较强的金属氧化物陶瓷的润湿性较差，但当其中引入一些酸性氧化物形成偏于中性的盐类时（如硅酸镁、钛酸钡等）则润湿性大为改观。实验也表明了铜与2MgO.SiO2,BaTiO3陶瓷能形成良好键合，但与铜-TiO2,SiO2陶瓷键合相比键合力稍小一些。
（三）Cu2O与氧化物陶瓷低共熔点的影响
尽管在铜>陶瓷键合的温度下，Cu2O与大多数氧化物陶瓷还没能形成低共熔相，但如果键合温度与这一低温度较接近时可以增强陶瓷表面的活性，更好地促进Cu-Cu2O共晶熔体对陶瓷的湿润。表4-4列出了Cu2O与其他氧化物陶瓷形成低共熔点的温度。从表中可以看出Al2O3,ZrO2,SiO2和Cr2O3陶瓷与Cu2O形成低共熔相的温度不是很高，铜_陶瓷键合的温度（约1080℃左右）比较接近，有的甚至低于这一温度（如SiO2）。因而在键合的工艺条件下Cu2O与陶瓷晶粒的界面之间已有很大的活性,Cu-Cu2O共晶熔体能很好地湿润陶瓷，冷却后形成牢固的键合。而Cu2O与MgO陶瓷之间由于形成低共熔点的温度要高得多，因而在相对较低的温度下不易形成键合。
（四）氧化物结构的影响
键合时铜_陶瓷界面发生微观结构的变化或进行化学反应，不可缺少的因素就是在界面间发生原子迁移。当Cu2O与Al2O3陶瓷发生化学反应时，其中的铜元素通过扩散将渗透到Al2O3陶瓷晶格中，形成Cu-Al-O 键（尽管这一反应层很薄），从而形成牢固的化学键合。因此，铜能否与其他氧化物陶瓷形成键合，与键合时氧化物的结构是否便于铜元素的扩散将有一定的关系。
外来原子在晶体中的扩散主要是通过置换和填隙这两种方式进行的。而置换方式要求两个金属离子的尺寸相近，离子半径相差应小于15%。对于Cu+离子的半径为0.95x10-10m比一般的金属离子半径要大，不易形成置换式固溶。各种金属的离子半径见表4-7。
主要是以填隙方式进入晶格的间隙中。形成填隙固溶体的能力与基质的晶体结构有关。在面心立方结构的MgO中，能利用的填隙位置仅仅是4个氧离子包围的四面体的位置。而在金红石结构的TiO2中通常有空着的八面体间隙；萤石结构中（如ZrO2）有八重配位的较大间隙，在一些网状硅酸盐结构中间隙位置更大。因此在键合条件下，铜较易于与TiO2,SiO2,ZrO2等氧化物陶瓷形成键合，而与MgO陶瓷键合比较困难。
陶瓷的力学性能 陶瓷材料的化学健大都为离子键和共价健，健合牢固并有明显的方向性，同一般的金属相比，其晶体结构复杂而表面能小。因此，它的强度、硬度、弹性模量、耐磨性、耐蚀性和耐热性比金属优越，但塑性、韧性、可加工性、抗热震性及使用可靠性却不如金属。因此搞清陶瓷的性能特点及其控制因素，不论是对研究开发还是使用设计都具有十分重要的意义。本节主要讨论弹性、硬度、强度、韧性及其组织结构因素、环境因素的影响。 一．弹性性能 1.弹性和弹性模量 陶瓷材料为脆性材料，在室温下承载时几乎不能产生塑性变形，而在弹性变形范围内就产生断裂破坏。因此，其弹性性质就显得尤为重要。与其他固体材料一样。陶瓷的弹性变形可用虎克定律来描述。 陶瓷的弹性变形实际上是在外力的作用下原子间里由平衡位置产生了很小位移的结果。弹性模量反映的是原子间距的微小变化所需外力的大小。表11.3给出一些陶瓷在室温下的弹性模量。 2.温度对弹性模量的影响 由于原子间距和结合力随温度的变化而变化，所以弹性核量对温度变化很敏感、当温度升高时。原子间距增大，由成j变为d，(见图11.2)而该处曲线的斜率变缓，即弹性模量降低。因此，固体的弹性模量一般均随温度的升高而降低。图11.3给出一些陶瓷的弹性模量随温度的变化情况。一般来说，热膨胀系数小的物质，往往具有较高的弹性模量。
3.弹性模量与熔点的关系 物质熔点的高低反映其原子间结合力的大小。一般来说，弹性模量与熔点成正比例关系。不同种类的陶瓷材料样性模量之间大体上有如下关系氧化物＜氯化物＜硼化挪＜碳化物。 泊松比也是描述陶瓷材料弹性变形的重要参数。表11.4给出一些陶瓷材料和金属的泊松比。可以看出除BeO与MgO外大多数陶瓷材料的泊松比都小于金属材制的泊松比。
浅论陶瓷复合材料的研究现状及应用前景 董超2009107219金属材料工程 摘要 本文主要对陶瓷复合材料的研究现状及应用前景进行了研究，并对当今陶瓷复合材料发展面临的问题进行了概括，希望对陶瓷复合材料的进一步发展起到一定的作用。 本文首先对Al2O3陶瓷复合材料和玻璃陶瓷复合材料的研究进展及发展前景进行了详细的研究。然后对整个陶瓷复合材料的发展趋势及存在的问题进行了分析，得出了在新的时期陶瓷复合材料主要向功能、多功能、机敏、智能复合材料、纳米复合材料、仿生复合材料方向发展；目前复合材料面临的主要问题是基础理论研究问题和新的设计和制备方法问题。 关键词：Al2O3陶瓷复合材料玻璃陶瓷复合材料研究现状应用前景 1. 前言 以粉体为原料，通过成型和烧结等所制得的无机非金属材料制品统称为陶瓷。陶瓷的种类繁多，根据陶瓷的化学组成、性能特点、用途等不同，可将陶瓷分为普通陶瓷和特殊陶瓷两大类。而在许多重要的应用及研究领域，特殊陶瓷是主要研究对象。 陶瓷复合材料是特殊陶瓷的一种。在高技术领域内，对结构材料要求具有轻质高强、耐高温、抗氧化、耐腐蚀和高韧性的特点。陶瓷具有优良的综合机械性能，耐磨性好、硬度高、以及耐热性和耐腐蚀性好等特点。但是它的最大缺点是脆性大。近年来，通过往陶瓷中加入或生成颗粒、晶须、纤维等增强材料，使陶瓷的韧性大大地改善，而且强度及模量也有一定提高。因此引起各国科学家的重视。本文主要介绍了各种陶瓷复合材料的研究现状及其应用前景，并对陶瓷复合材料近年来的发展进行综述。 2.研究现状 随着现代科学技术快速发展，新型陶瓷材料的开发与生产发展异常迅速，新理论、新工艺、新技术和新装备不断出现，形成了新兴的先进无机材料领域和新兴产业。科学技术的发展对材料的要求日益苛刻，先进复合材料已成为现代科学技术发展的关键，它的发展水平是衡量一个国家科学技术水平的一个重要指标，因此世界各国都高度重视其研究和发展。 复合材料的可设计性大，能满足某些对材料的特殊要求，特别是在航空航天技术领域的应用得到迅速发展。陶瓷复合材料的研究，根本目的在于提高陶瓷材料的韧性，提高其可靠性，发挥陶瓷材料的优势，扩大应用领域。本文就几类典型的陶瓷复合材料介绍其研究现状。 2.1Al2O3陶瓷复合材料的研究进展及发展前景 Al2O3陶瓷作为常见陶瓷材料，既具有普通陶瓷耐高温、耐磨损、耐腐蚀、
陶瓷材料力学性能的检测方法 为了有效而合理的利用材料，必须对材料的性能充分的了解。材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。 1.弯曲强度 弯曲实验一般分三点弯曲和四点弯曲两种，如图1-1所示。四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。 图1-1 三点弯曲和四点弯曲示意图 由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M ，该截面对中性轴的惯性矩为I z ，那么距中性轴距离为y 点的应力大小为： z I My = σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为： =??? ? ???= z I y a P max max 21σ???? ?圆形截面 16矩形截面 332D Pa bh Pa π
其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。 而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为： =??? ? ???= z I y a P l max max 4σ???? ?圆形截面 8矩形截面 2332D Pl bh Pl π 式中l 为两个支点之间的距离（也称为试样的跨度）。 上述的应力计算公式仅适用于线弹性变形阶段。脆性材料一般塑性变形非常小，同弹性变形比较可以忽略不计，因此在断裂前都遵循上述公式。断裂载荷所对应的应力即为试样的弯曲强度。 需要注意的是，一般我们要求试样的长度和直径比约为10，并且在支点的外伸部分留足够的长度，否则可能影响测试精度。另外，弯曲试样下表面的光洁度对结果可能也会产生显著的影响。粗糙表面可能成为应力集中源而产生早期断裂。所以一般要求表面要进行磨抛处理。当采用矩形试样时，也必须注意试样的放置方向，避免使计算中b 、h 换位得到错误的结果。 2.断裂韧性 应力集中是导致材料脆性断裂的主要原因之一，而反映材料抵抗应力集中而发生断裂的指标是断裂韧性，用应力强度因子（K ）表示。尖端呈张开型（I 型）的裂纹最危险，其应力强度因子用K I 表示，恰好使材料产生脆性断裂的K I 称为临界应力强度因子，用K IC 表示。金属材料的K IC 一般用带边裂纹的三点弯曲实验测定，但在陶瓷材料中由于试样中预制裂纹比较困难，因此人们通常用维氏硬度法来测量陶瓷材料的断裂韧性。 陶瓷等脆性材料在断裂前几乎不产生塑性变形，因此当外界的压力达到断裂应力时，就会产生裂纹。以维氏硬度压头压入这些材料时，在足够大的外力下，压痕的对角线的方向上就会产生裂纹，如图2-1所示。裂纹的扩展长度与材料的断裂韧性K IC 存在一定的关系，因此可以通过测量裂纹的长度来测定K IC 。其突出的优点在于快速、简单、可使用非常小的试样。如果以P C 作为可使压痕产生雷文的临界负荷，那么图中显示了不同负荷下的裂纹情况。 由于硬度法突出的优点，人们对它进行了大量的理论和实验研究。推导出了各种半经

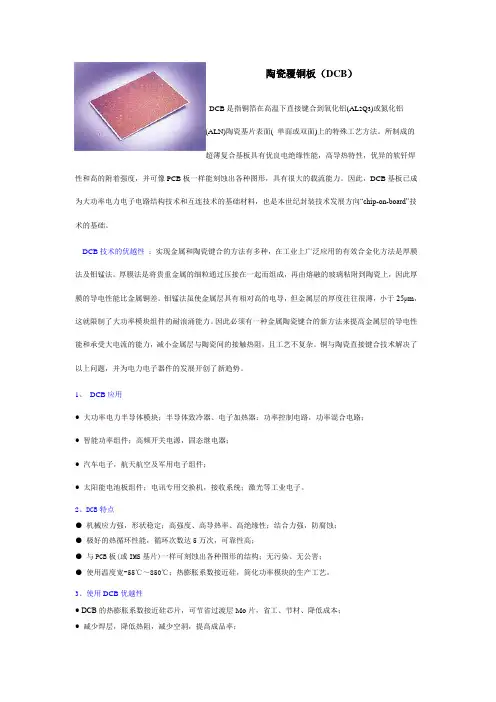

氧化铝陶瓷基覆铜板 DCB是指铜箔在高温下直接键合到氧化铝(AL2Q3)或氮化铝(ALN)陶瓷基片表面( 单面或双面)上的特殊工艺方法。所制成的超薄复合基板具有优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度，并可像PCB板一样能刻蚀出各种图形，具有很大的载流能力。因此，DCB基板已成为大功率电力电子电路结构技术和互连技术的基础材料，也是本世纪封装技术发展方向“chip-on-board”技术的基础。 1、DCB应用 ●大功率电力半导体模块； ●半导体致冷器、电子加热器； ●功率控制电路，功率混合电路； ●智能功率组件； ●高频开关电源，固态继电器； ●汽车电子，航天航空及军用电子组件； ●太阳能电池板组件； ●电讯专用交换机，接收系统； ●激光等工业电子。 2、DCB特点 ●机械应力强，形状稳定； ●高强度、高导热率、高绝缘性； ●结合力强，防腐蚀； ●极好的热循环性能，循环次数达5万次，可靠性高； ●与PCB板(或IMS基片)一样可刻蚀出各种图形的结构 ●无污染、无公害； ●使用温度宽-55℃～850℃； ●热膨胀系数接近硅，简化功率模块的生产工艺。 3、使用DCB优越性 ●DBC的热膨胀系数接近硅芯片，可节省过渡层Mo片，省工、节材、降低成本； ●减少焊层，降低热阻，减少空洞，提高成品率； ●在相同截面积下。0.3mm厚的铜箔线宽仅为普通印刷电路板的10%； ●优良的导热性，使芯片的封装非常紧凑，从而使功率密度大大提高，改善系统和装置的可靠性； ●超薄型(0.25mm)DBC板可替代BeO，无环保毒性问题； ●载流量大，100A电流连续通过1mm宽0.3mm厚铜体，温升约17℃；100A电流连续通过2mm宽0.3mm 厚铜体，温升仅5℃左右； ●热阻低，10×10mmDCB板的热阻： 厚0.63mm为0.31K/W 厚0.38mm为0.19K/W 厚0.25mm为0.14K/W ●绝缘耐压高，保障人身安全和设备的防护能力； ●可以实现新的封装和组装方法，使产品高度集成，体积缩小。 4、陶瓷覆铜板DCB技术参数 技术参数AL2O3(≥96%) 最大规格mm×mm 138×178 或138×188 瓷片厚度mm 0.25，0.32，0.38，0.5，0.63±0.07(标准)，1.0， 1.3， 2.5 瓷片热导率W/m.K 24～28 瓷片介电强度KV/mm ＞14 瓷片介质损耗因数≤3×10-4(25℃/1MHZ) 瓷片介电常数9.4(25℃/1MHZ)
