酚醛泡沫材料属高分子有机硬质铝箔泡沫产品，是由热固性酚醛树脂发泡而成，它具有轻质、防火、遇明火不燃烧、无烟、无毒、无滴落,使用温度围广(-１９6～+200℃)低温环境下不收缩、不脆化，是暖通制冷工程理想的绝热材料，由于酚醛泡沫闭孔率高，则导热系数低,隔热性能好，并具有抗水性和水蒸气渗透性,是理想的保温节能材料。由于酚醛具有苯环结构，所以尺寸稳定,变化率<1%。且化学成分稳定,防腐抗老化,特别是能耐有机溶液、强酸、弱碱腐蚀。在生产工艺发泡中不用氟利昂做发泡剂符合国际环保标准,且其分子结构中含有氢、氧、碳元素，高温分解时,溢出的气体无毒、无味，对人体、环境均无害，符合国家绿色环保要求。故此,酚醛超级复合板是最理想的防火、绝热、节能、美观的环保绿色保温材料。 酚醛泡沫还是国际上公认的建筑行列中最有发展前途的一种新型保温材料。因为，这种新材料与通常的高分子树脂依靠加入阻燃剂得到的材料有本质的不同，在火中不燃烧，不熔化，也不会散发有毒烟雾，并具有质轻、无毒、无腐蚀、保温、节能、隔音、价廉等优点，且不用氟利昂发泡，无环境污染、加工性好、施工方便，其综合性能是目前各种保温材料无法比拟的。通用于宾馆、公寓、医院等高级和高层建筑中央空调系统的保温（香港的高级建筑中央空调系统近年来已多数改用酚醛泡沫材料）。对冷藏、冷库的保冷以及用于石油化工等工业管道和设备的保温、建筑隔墙、外墙复合板、吊顶天花板、吸音板等有无可争议的综合优势，解决了其它有机材料防火性能不理想，而无机材料吸水率大、容易“ 结露”、施工时皮肤刺痒等问题，是空调系统,各种电器的第三代最佳保温材料。另外，近年来聚苯发泡材料在国内的一些大中城市中已得到比较普遍的应用，但由于其阻燃性能较差，并散发有毒气体，因此,酚醛发泡材料必将取而代这,成为最有竞争力的新型建材。 2０10年，山东圣泉化工股份有限公司重点项目“年产１0０0万㎡新型节能、阻燃、环保酚醛泡沫复合墙体材料项目”被列入山东省企业技术改造项目导向计划。省导向计划项目对于增强企业核心竞争力、推动我省工业结构升级、促进工业经济又好又快发展具有重要意义。 圣泉改性酚醛泡沫外墙外保温板，是山东圣泉化工股份有限公司根据外墙用保温板应具有不燃、低烟、抗高温歧变，而研制开发的新型改性酚醛泡沫外墙保温防火板材。该产品是由酚醛树脂加入阻燃剂、抑烟剂、发泡剂、固化剂及其它助剂制成的闭孔硬质泡沫塑料，双面由增强层复合而成。该产品最突出的特点是不燃、低烟、抗高温歧变。在隔热、防渗水、尤其是防火方面远胜于其它保温材料。该产品克服了原有泡沫塑料型保温材料易燃、多烟、遇热变形的缺点,保留了原有泡沫塑料型保温材料质轻、施工方便等特点。 外墙用酚醛泡沫保温板 酚醛泡沫在外墙外保温系统中的应用 １.薄抹灰外墙外保温系统 目前山东圣泉化工股份有限公司生产的外墙用酚醛泡沫板，在酚醛泡沫板的表面复合一层材料,提高其强度,同时此材料与酚醛泡沫及砂浆、腻子等材料具有良好的粘结性能，这样就弥补了酚醛泡沫存在的一些缺点,如脆性、易粉化，在粘
酚醛树脂生产废水处理方法概况 摘要：本文讨论了酚醛树脂生产废水的处理方法：分离方法和分解或者降解方法，含酚醛树脂生产废水是一种危害较严重的工业废水，应该因地制宜地采用处理技术和方法来消除或减少其污染 关键词：酚醛树脂废水；处理方法；概况 酚醛树脂因其耐热、无毒、能自行降解等优异性能而被广泛应用。酚醛树脂生产过程中产生大量的高浓度含酚及少量的含醛废水。由于酚和醛是具有高毒、强腐蚀性，若不经处理就任意排放，对人类、鱼类以及农作物都会带来严重危害。酚类物质不仅是我国优先控制的污染物，同时也是世界各国公认的有害污染物。酚醛树脂废水的防治已经引起世界各国的普遍重视，在我国已被列为重点的治理项目之一[1,2]。 1 酚醛树脂废水的特点 在酚醛树脂生产工艺中的各个工段会产生大量酚醛树脂废水。随着酚醛树脂产量的增加，废水的量也在逐年增加。其中包括干燥时所得的冷凝水和澄清树脂所分离出来的水。据统计，每平均生产1t热固性酚醛树脂可得上层水液650kg 左右。生产It热固性酚醛树脂可得900kg左右。在未回收树脂、甲醇等之前，其中酚类达16-440g/L，醛类达20—60 g/L，醇类达25—272 g/L[3]。 酚醛树脂废水的特点主要有：生产工艺、操作条件的不同，产生的废水的组成及浓度也不一样。废水中主要是酚、醛和醇等物质；废水浓度高，一般的树脂生产企业仅对废水进行初步的缩合处理，经过缩合处理后，COD依然高达10-30 g/L，酚含量1-60 g/L，醛含量1-60 g/L；废水排放量大，据统计，每平均生产一吨酚醛树脂，可得高浓度含酚废水650kg左右[3]。一些酚醛树脂生产企业每天废水中仅COD的排放量就高达数吨；随着实际生产的需要，废水非连续性排放，使水量变化很大，冲击负荷大；高浓度酚类物质和甲醛对细菌有很强的抑制作用和毒害作用，废水的可生化性差。这些特点都给处理带来了很大难度。 2 酚醛树脂生产废水处理方法 目前对含酚醛等废水的处理主要采用回收和净化处理。一般的，含酚浓度在1000 mg/L以上的废水为高浓度含酚废水，这类废水应首先考虑回收酚，降低废水中酚的浓度，然后进行深度处理。含酚500mg/L以下的为低浓度含酚废水，一般经净化处理后循环使用或排放[3]。回收和净化处理的方法大致分两类，一类是通过生物降解或者通过化学氧化等技术降低水中酚醛的浓度，另一类是采用提取、蒸馏、膜分离及吸附等方法将酚醛从废水中分离。下面就对常用的回收和
专题综述 酚醛泡沫塑料综述 毛津淑 常 津 陈贻瑞 方洞浦 (天津大学材料科学与工程学院,天津300072) 摘 要 本文论述了酚醛泡沫塑料的发展概况,重点介绍了原料制备,发泡剂、固化剂、表面活性剂的使用,多种改性方法,生产工艺及设备并列出了该产品的应用范围。 关键词 酚醛 泡沫 隔热 改性应用 Rev iew of Phenolic Foam M ao J in shu Chang J in Chen Y iru i Fang Dongp u (Schoo l of m aterial science and engineering,T ianjin U niversity,T ianjin300072) Abstract In th is p ap er,the recen t developm en ts of Pheno lic foam are described.T he raw m aterial,b low ing agen t,su rfactan t,catalyst,m athods of m odifing,p rocessing and e2 qu i pm en t u sed fo r Pheno lic foam are also in troduced in detail.T he range of app lica2 ti on is also given. Keywords p heno lic foam therm al in su lati on m odify app licati on 酚醛树脂是一个古老的品种。从1905年其创始人美国科学家D r.L eo B ackeland将酚醛树脂第一次投入商业化生产,至今已有90多年的历史。由于酚醛树脂制造工艺简单、价格便宜且具有许多优异的性能,很快在塑料、涂料、黏合剂等领域得到广泛应用。 近些年来,随着建筑、航空、舰船以及空间技术的发展,轻质、耐火、低毒的材料逐渐受到重视。在常用的隔热材料中有机泡沫占有很大比例,而其中酚醛泡沫更具有其他泡沫塑料无法比拟的优势。它耐热、自熄、低烟、耐火焰穿透、燃烧时无滴落物、不产生有毒气体而且质轻价低。经过改性其吸水、脆性和易腐蚀性等缺点得到改善,应用范围不断扩大。 1998年8月A ug.1998 化 学 工 业 与 工 程 CH E M I CAL I NDU STR Y AND EN G I N EER I N G 第15卷 第3期 V o l.15 N o.3 收稿日期:1997—10—17;修改稿收到日期:1998—01—23
聚丙烯增韧改性的方法及机理
聚丙烯增韧改性的方法及机理 PP本身脆性(尤其是低温脆性)较大，用于对韧性要求较高的产品(特别是结构材料)时必须对PP进行增韧改性。 1 无规共聚改性 采用生产等规PP的工艺路线和方法，使丙烯和乙烯的混合气体进行共聚，即可制得主链中无规则分布丙烯和乙烯链节的共聚物。共聚物中乙烯的质量分数一般为1％～7％。乙烯链节的无规引入降低了PP的结晶度，乙烯含量为20％时结晶变得困难，含量为30％时几乎完全不能结晶。 与等规PP相比，无规共聚PP结晶度和熔点低，较柔软，透明，温度低于0℃时仍具有良好的冲击强度，一20％时才达到应用极限，但其刚性、硬度、耐蠕变性等要比均聚PP低10％～15％。 无规共聚PP主要用于生产透明度和冲击强度好的薄膜、中空吹塑和注塑制品。其初始热合温度较低，乙烯含量高的共聚物在共挤出薄膜或复合薄膜中作为特殊热合层得到了广泛应用 2 嵌段共聚改性 乙丙嵌段共聚技术在20世纪60年代即已出现，其后很快得到推广。美国从1962年开始工业化规模生产(丙烯／乙烯)嵌段共聚物，该共聚物含有65％一85％的等规PP、10％一30％的乙丙共聚物和5％的无规PP 。(丙烯／乙烯)嵌段共聚物与无规共聚PP一样，也可以在制造等规PP的设备中生产，有连续法和间歇法两种工艺路线。(丙烯／乙烯)嵌段共聚物具有与等规PP及高密度聚乙烯(HDPE)相似的高结晶度及相应特征，其具体性能取决于乙烯含量、嵌段结构、分子量大小及分布等。共聚物的嵌段结构有多种形式，如有嵌段的无规共聚物、分段嵌段共聚物、末端嵌段共聚物等。目前工业生产的主要是末端嵌段共聚物以及PP、聚乙烯、末端嵌段共聚物三者的混合物。通常(丙烯／乙烯)嵌段共聚物中乙烯质量分数为5％一20％。(丙烯／乙烯)嵌段共聚物既有较好的刚性，又有好的低温韧性，其增韧效果比无规共聚物要好。其主要用途为制造大型容器、周转箱、中空吹塑容器、机械零件、电线电缆包覆制品，也可用于生产薄膜等产品 3 接枝共聚改性 PP接枝共聚物是在PP主链的某些原子上接枝化学结构与主链不同的大分子链段，以赋予聚合物优良的特性。在PP分子链上接枝弹性链段有助于提高PP的冲击强度和低温性能。接枝共聚的方法有溶液接枝、悬浮接枝、熔融接枝和固相接枝。PP接枝共聚物经常用作PP与其它聚合物或无机填料之间的增容剂。单独用作PP增韧剂的例子也有报道，如Xu Gang等通过紫外线照射得到了高接枝率的PP一丙烯酰亚胺接枝共聚物，发现它对PP有很好的增韧效果。单独用做塑料的例子几乎没有 4 改变立体结构 工业上所用的PP通常都是等规立构PP。近年来采用间规选择性茂金属催化剂合成了间规立构PP。与等规立构PP相比，间规立构PP具有较低的结晶度和弯曲强度、较高的熔体粘度和弯曲弹性模量、良好的透明性和热密封性、优异的抗冲击性和压延性等。另外选用对称性好的单点茂金属催化剂可以合成具有良好弹性的高相对分子质量的无规立构PP和无规一等规立体嵌段的弹性PP。特别是后者，由于等规链段的物理交联作用，使之具有良好的弹性和力学性能，属于一种新型的热塑性弹性体。
酚醛树脂 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。[1] 中文名：酚醛树脂 英文名：PHENOL-FORMALDEHYDE RESIN 别称：电木 化学式：C7H6O2 分子量：122.12134 CAS登录号：9003-35-4 诞生：1872年 1性质 直线型酚醛树脂结构图 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。[1] 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能
酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 酚醛树脂耐火材料 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为磨具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率 在温度大约为1000℃ 的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。 低烟低毒 与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气和碳氧
酚醛树脂纤维的研究进展 *** 中北大学材料科学与工程学院，山西太原，030051 摘要：简单的介绍了酚醛树脂及其重要性能、合成原理，酚醛树脂改性的目的主要是改进它脆性或其它物理性能，提高它对纤维增强材料的粘结性能并改善复合材料的成型工艺条件等。最后对酚醛树脂纤维未来的发展方向进行了展望。 关键词：酚醛树脂、纤维、改性、复合材料 引言：酚醛树脂耐热性好，机械强度高，电绝缘性和耐高温蠕变性能优良，价格低廉且成型加工性好，特别是其良好阻燃性及很少产生有害气体的特性，使该种具有近百年历史的合成材料得到进一步发展，应用于塑料、复合材料、胶粘剂、涂料和纤维等各个领域。经过改性的酚醛树脂广泛应用于高尖端技术领域。所以，酚醛树脂纤维很受欢迎的。 一、酚醛树脂的简介 酚醛树脂也叫电木，又称电木粉，英文名称：phenolic resin, 简称PF。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，比重 1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。液体酚醛树脂为黄色、深棕色液体。 酚醛树脂由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。热固性酚醛树脂具有很强的浸润能力，成型性能好，体积密度大，气孔率低，用于耐火制品，该树脂在15℃- 20℃下可保持三个月。酚醛树脂制品优点主要是尺寸稳定，耐热、阻燃，电绝缘性能好，耐酸性强，它主要应用于运输业、建筑业、军事业、采矿业等多种行业，应用广泛。在NH4OH、NaOH或NaCO3等碱性物质的催化下，过量的甲醛与苯酚（其摩尔比大于1）反应生成热固性酚醛树脂。其反应过程如下：在碱性催化剂存在下使反应介质PH大于7，苯酚和甲醛首先发生加成反应生成一羟甲基苯酚。室温下，在碱性介质中的酚醇是稳定的，一羟甲基苯酚中的羟甲基与苯酚上的氢的反应速度比甲醛与苯酚的邻位和对位上的氢的反应速度小，因此一羟甲基苯酚不容易进一步缩聚，只能生成二羟甲基苯酚和三羟甲基苯酚。热塑性酚醛树脂（或称两步法酚醛树脂），为浅色至暗褐色脆性固体，溶于乙醇、丙酮等溶剂中，长期 姓名：*** 班级：*** 学号：***
酚醛泡沫材料相关知识-----------------------作者：
-----------------------日期：
酚醛泡沫材料属高分子有机硬质铝箔泡沫产品，是由热固性酚醛树脂发泡而成，它具有轻质、防火、遇明火不燃烧、无烟、无毒、无滴落，使用温度围广（-196～+200℃）低温环境下不收缩、不脆化，是暖通制冷工程理想的绝热材料，由于酚醛泡沫闭孔率高，则导热系数低，隔热性能好，并具有抗水性和水蒸气渗透性，是理想的保温节能材料。由于酚醛具有苯环结构，所以尺寸稳定，变化率＜1％。且化学成分稳定，防腐抗老化，特别是能耐有机溶液、强酸、弱碱腐蚀。在生产工艺发泡中不用氟利昂做发泡剂符合国际环保标准，且其分子结构中含有氢、氧、碳元素，高温分解时，溢出的气体无毒、无味，对人体、环境均无害，符合国家绿色环保要求。故此，酚醛超级复合板是最理想的防火、绝热、节能、美观的环保绿色保温材料。 酚醛泡沫还是国际上公认的建筑行列中最有发展前途的一种新型保温材料。因为，这种新材料与通常的高分子树脂依靠加入阻燃剂得到的材料有本质的不同，在火中不燃烧，不熔化，也不会散发有毒烟雾，并具有质轻、无毒、无腐蚀、保温、节能、隔音、价廉等优点，且不用氟利昂发泡，无环境污染、加工性好、施工方便，其综合性能是目前各种保温材料无法比拟的。通用于宾馆、公寓、医院等高级和高层建筑中央空调系统的保温(香港的高级建筑中央空调系统近年来已多数改用酚醛泡沫材料)。对冷藏、冷库的保冷以及用于石油化工等工业管道和设备的保温、建筑隔墙、外墙复合板、吊顶天花板、吸音板等有无可争议的综合优势,解决了其它有机材料防火性能不理想，而无机材料吸水率大、容易“ 结露”、施工时皮肤刺痒等问题，是空调系统，各种电器的第三代最佳保温材料。
聚丙烯增韧 1.聚丙烯的发展历程 自1957年意大利蒙科卡迪公司首次实现工业化以来，聚丙烯（PP）树脂及其制品发展速度一直位于各种塑料之首。在1978年PP的世界产量超过了400万吨/年，仅次于聚乙烯、聚氯乙烯和聚苯乙烯，位居世界第四位；1995年PP的世界产量达1910万吨/年，超过聚苯乙烯位居第三；2000年PP的世界产量为2820万吨/年，超过聚氯乙烯的2600万吨/年上升为世界第二；目前聚丙烯的世界产量达到了3838万吨/年。在此同时，我国聚丙烯工业发展迅猛，1995年产量为万吨，2000年已经突破300万吨，2004年产量迅猛增至万吨。初步估计到2006年底，我国PP 的年总生产能力已经超过650万吨，在一定程度上缓解我国PP的供需紧张。 聚丙烯由于其优异的使用潜能，广泛应用于注塑成型、薄膜薄片、单丝、纤维、中空成型、挤出成型等制品，普及及工农业及生活日用品的各个方面。如此迅速的增长速度主要归因于其可以替代其它塑料树脂以及能够开发应用各种新型的塑料、橡胶和纤维的优异性能：原料来源丰富，价格低廉并且无毒无害；相对密度小，透光性好，有较好的耐热性等。 但是PP有个很明显的缺点就是韧性较差，对缺口十分敏感，这在很大程度上限制了其在工程领域的应用空间。因此近些年来，国内外众多学者专家在PP改性的理论基础和应用研究中展开了众多的研究取得一定成效的工作，通过共混、填充和增强等方法改性之后的聚丙烯复合材料也已经成功地运用到了实际生产中，扩大了材料的使用范围，在家电、汽车、仪表等工业各领域占据了重要地位。 近十多年来，在我国经济高速增长的带动下，聚丙烯的应用技术不断进步。但是我国的聚丙烯进展与国外相比，在聚合技术、工业化成本、产品数量、品种类别等方面都存在着很明显的差距。根据我国发展中国家的国情，大力开展聚丙烯多元复合材料改性研究是解决上述问题最有效的途径。采用塑料的高性能化合成本不断的降低来推动PP的发展，因此目前是聚丙烯快速发展的良好机会。通过各种手段改善PP性能，最终使得PP几乎可以与某些工程塑料相媲美，从而增加PP 和其它热塑性塑料树脂甚至是某些工程塑料的竞争能力。 2. 聚丙烯的性能及其改性
醛及酮废水的处理技术 含醛废水中最常见、对环境危害也最大的要算含甲醛废水。甲醛废水中最常见的是由酚醛树脂生产中排出的含甲醛、酚废水,这种废水对人类危害最大。 1.醛、酚废水处理 1.1 缩合法 缩合法是甲醛、酚废水处理的最常见方法之一,其原理是利用酸碱催化及加热,使甲醛进一步与酚类物质缩合产生不溶性的物质而去除。例如,将含甲醛、酚的废水加热到90～100℃,使之缩合聚合,生成的聚合物可用作滑模剂,而水质又得到进一步净化。 生产酚醛树脂时产生的含酚含醛废水,可根据其酚浓度的大小,补加甲醛进一步缩合生产油溶性酚醛树脂220-1和220-2,用于生产酚醛漆料和配帛酸醛色漆。 在用这种缩合法处理含甲醛、酚废水时,如果同时在1m3废水中加入0.2～2kg的铝盐或铁盐,再将水加热到接近沸点,形成的固体缩合物比较松散,容易过滤分离,分出的上清液浊度也低,处理时间也比较短。 1.2 空气催化氧化法 催化剂可采用经硫酸活化过的软锰矿(颗粒直径约为5～10mm),以空气作氧化剂去除其中的甲醛与苯酚。用软锰矿作催化剂、并当PH值小于7时, 甲醛与酚的催化氧化与废水的PH值无关。例如,
某废水含甲醛14000mg/L、苯酚8000mg/L,在上述催化剂的存在下,经过2h曝气,甲醛的去除率为87%～95%,苯酚的去除率为99%。 2.含醛(不含酚)废水处理 2.1回收法 含甲醛(不含酚)废水可用回收法处理,这是一种比较经剂的方法,主要用于高浓度的甲醛废水处理。如含0.1%～20%(质量分数)的甲醛溶液,可加入足量的甲醇(甲醛摩尔量的4倍),然后用硫酸调整PH 值,令其小于4,蒸馏回收二甲氧基甲烷及未起反应的甲醇, 甲醛以缩醛的形式回收。经上述处理后,废水的毒性也大为下降,即可用生化方法处理。水中较高浓度的甲醛,还可在随意的温度下加入氨,使之形成乌洛托品,并经蒸发而得到回收。 2.2缩合法 利用缩合法处理含甲醛废水可分为两大类。第一类为在催化剂存在下的自身缩合聚合,第二类是用其它缩合剂处理。 甲醛在碱性条件下(PH值为8～11)加热能发生树脂化反应,这种聚合反应能被用来处理含甲醛废水,去除率可达96%以上。例如在生产聚氧化甲烯(CH2O)n时产生的含甲醛废水,用氢氧化钙在600℃温度下处理20min,即可消除废水中的甲醛。此反应可被葡萄糖(2.8～10g/L)催化,使反应时间减少一半。经红外光谱及核磁共振技术证明,反应产物具有碳水化合物的结构。例如用0.35%～0.5%的氢氧化钙能够使10～15g/L的甲醛转化成5g/L的还原糖。
可陶瓷化酚醛泡沫复合材料 1 耐烧蚀材料概况 复合材料(如C/C复合材料、碳/酚醛复合材料)具有高比强度、高比模量、耐高温、抗烧蚀、抗冲击等特点，在航天航空领域得到广泛应用，目前正逐步取代黑色金属、有色金属等传统材料，成为轻质化结构和防热结构的主要材料。航天飞行器在高温等恶劣环境下，如洲际导弹鼻锥再入大气层时，将经受7000-8000K超高温、每平方米几十兆瓦热流密度、100g过载、粒子云高速侵蚀、突防中遇到的核辐射和动能拦截等，通过材料自身烧蚀引起质量损失，吸收并带走大量的热量，阻止外部热量向结构内部传递，从而保护内部结构在一定温度范围内正常工作[1]。 聚合物基耐烧蚀材料的研究在国内外备受重视，尤其是近几年随着航空航天技术的深入发展，关于该材料的专利申请量也呈现井喷式增长。我国在聚合物基耐烧蚀材料领域的专利意识已经不输于欧洲、日本等国家或地区，并且在技术上也有了长足的进步，然而与航空强国美国相比，仍然存在不小的差距。航空航天技术的蓬勃发展必然会对耐烧蚀材料提出更高的要求，我国应以此为契机，充分利用现有技术，开发出综合性能更为优越的耐烧蚀材料，不断的提升我国在世界舞台上的技术竞争力。 1.1烧蚀材料分类 烧蚀材料按烧蚀机理分为升华型、熔化型和碳化型三类[2]。聚四氟乙烯、石墨和碳/碳复合材料属于升华型。这些材料在高温下升华，带走大量热量，而且碳是一种辐射系数较高的材料，因而具有很好的抗烧蚀性能。不过这类材料的隔热性能较差，加上这类材料的成本较高，限制了其更广泛的应用。石英和玻璃属于熔化型烧蚀材料。这些材料在高温下熔化吸收热量，而且熔化后形成的SiO2液态膜具有抗高速气流冲刷的能力，不过这类材料的工艺性较差，不适合成型大面积防热套。纤维增强树脂复合材料属于碳化型烧蚀材料。它是以纤维或布作为增强材料，以树脂为基体制成复合材料。这类材料主要利用高分子材料在高温下碳化吸收热量，并进一步利用其形成的碳化层辐射散热。这三类材料中，以碳化型烧蚀材料应用最多。 1.2复合材料的烧蚀机理

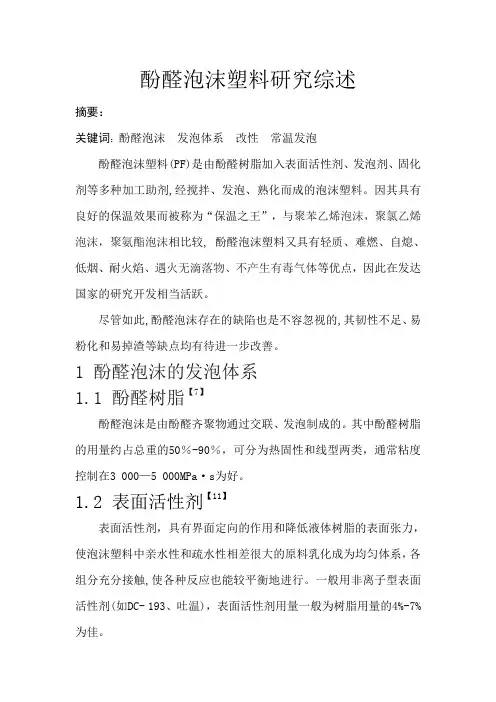

酚醛泡沫塑料研究综述 摘要： 关键词：酚醛泡沫发泡体系改性常温发泡 酚醛泡沫塑料(PF)是由酚醛树脂加入表面活性剂、发泡剂、固化剂等多种加工助剂,经搅拌、发泡、熟化而成的泡沫塑料。因其具有良好的保温效果而被称为“保温之王”，与聚苯乙烯泡沫，聚氯乙烯泡沫，聚氨酯泡沫相比较, 酚醛泡沫塑料又具有轻质、难燃、自熄、低烟、耐火焰、遇火无滴落物、不产生有毒气体等优点，因此在发达国家的研究开发相当活跃。 尽管如此,酚醛泡沫存在的缺陷也是不容忽视的,其韧性不足、易粉化和易掉渣等缺点均有待进一步改善。 1 酚醛泡沫的发泡体系 1.1 酚醛树脂【7】 酚醛泡沫是由酚醛齐聚物通过交联、发泡制成的。其中酚醛树脂的用量约占总重的50％-90％，可分为热固性和线型两类，通常粘度控制在3 000—5 000MPa·s为好。 1.2 表面活性剂【11】 表面活性剂，具有界面定向的作用和降低液体树脂的表面张力，使泡沫塑料中亲水性和疏水性相差很大的原料乳化成为均匀体系，各组分充分接触,使各种反应也能较平衡地进行。一般用非离子型表面活性剂(如DC- 193、吐温)，表面活性剂用量一般为树脂用量的4%-7%为佳。
1.3 发泡剂 发泡剂是使塑料产生微孔结构的物质，按发泡机理可分为物理发泡剂和化学发泡剂。化学发泡剂在酚醛泡沫塑料生产上应用较少。常用的发泡剂是低沸点烷烃。发泡剂的加入量一般树脂用量的4%-10%为宜。 2.4 固化剂 酚醛树脂的固化,通常是在酸催化下发生分子间的进一步缩合交联,从而形成刚性的网状结构。固化剂的选择应使聚合物的固化速度与发泡速度匹配。固化剂可为无机酸也可为有机酸有，通常多以无机酸和有机酸并用,以减小酸强度。酸固化剂加入量一般为树脂用量的8%-12%为宜【15】。 2 酚醛泡沫的改性 2.1 酚醛泡沫的增韧改性 普通酚醛泡沫延伸率低、质脆、硬度大、不耐弯曲,这大大限制了酚醛泡沫的应用,所以对泡沫的增韧改性十分必要。按增韧方法可分为物理共混增韧和化学增韧。 2.1.1 聚砜改性酚醛树脂 聚砜被誉为万用高效工程塑料,具有优良的综合性能。董瑞玲【17】研究发现用8%的聚砜改性酚醛树脂玻纤增强模塑料具有优良的力学性能和电学性能, 耐老化性能也有了一定的提高。西北工业大学齐暑华等人【18】研制的聚砜改性酚醛树脂玻纤增强模塑料已成功用于宇航上。该模塑料具有优良的力学性能,提高了改性酚醛树脂的韧性。
聚丙烯改性 【摘要】聚丙烯是一种综合性能良好的通用塑料,在日常用品，包装材料，家用电器，汽车工业，建筑施工等行业得到广泛应用，是目前增长速度最快的通用型热塑性塑料。但聚丙烯树脂仍存在许多缺点，克服这些缺点的方法就是对其进行改性。本文主要通过POE对聚丙烯改性以提高其韧性和硬度，以及通过氢氧化镁改性聚丙烯提高其阻燃性能。 【关键词】聚丙烯共混改性增韧阻燃 前言 聚丙烯（PP）是五大通用塑料之一,具有密度小、刚性好、强度高、耐挠曲、耐化学腐蚀、绝缘性好等优点，但聚丙烯熔点较低，热变形温度低，低温脆性，抗冲击强度较低等缺点,很大程度上限制了其在工程中的应用。 本实验是对聚丙烯进行改性，提高阻燃性和韧性。聚丙烯是一种性能优良的塑料，它的耐腐蚀性、耐折叠性和电绝缘性好，耐热性和机械强度优于聚乙烯，而且价格低廉，容易加工，故应用较广。但是聚丙烯的抗冲击强度不够高，低温下发脆。为了提高它的韧性，常常将聚丙烯和POE共混改善它的韧性。增韧剂POE是茂金属催化的乙烯-辛烯共聚物，其特点是相对分子质量分布窄，密度低，各项性能均衡，易加工，赋予制品高韧、高透明性和高流动性。特别是对聚丙烯的增韧改性效果更加明显，对传统增韧剂EPDM、EPR构成了有力竟争。近几年国内李蕴能、张金柱等陆续发表了POE具有较高剪切敏感性，加工时与PP相容性好，其表观切变粘度对温度的依赖性更接近PP，与P共混时更容易得到较小的弱性体料径和较窄的粒径分布，因而增韧效果更好。无论是对普通PP、共聚PP还是高流动性PP，POE的增韧效果都优于EPDM或EPR。由于POE不仅具有橡胶的弹性，同时又具有塑料的刚性，因此在增韧PP的同时还能保持较高的模量、拉伸强度及良好的加工流动性。另外，POE不含不饱和双键，耐候性也优于EPDM、EPR、SBS等。 同其它塑料一样，聚丙烯容易燃烧，对其进行阻燃改性最常用的方法是把无机阻燃剂填充到聚合物基体中赋予聚合物以阻燃性。无机阻燃剂，氢氧化镁在高温下通过分解吸收大量热量，生成的水蒸气可以稀释空气中氧的浓度，从而延缓聚合物的热降解速度，减慢或抑制火对聚合物的燃烧，促进炭化、抑制烟雾的形
酚醛树脂功能、特点、工艺、应用、配方！ 一、定义 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。 二、主要性能 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能
酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为模具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质，为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率 在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。 低烟低毒 与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气
安庆三彩化工有限公司酚醛树脂工艺废水 技术方案 上海延庆环保科技股份有限公司 2016年11月
目录 一、概况 (5) 工程概况 (5) （一） (5) 1、工程内容 (5) 2、工程规模 (5) （二）总则 (5) （三）来水组成及特点........................................ 错误!未定义书签。 1.1 进水水质指标 (6) 1.2 出水水质指标 (6) （四）设计依据 (7) 1、设计、制造执行的规范与标准 (7) 1.1 预处理系统 (7) 1.2 除油生化处理系统 (8) 1.2.1 通用规范与标准 (8) 1.2.2 风机规范与标准 (9) 1.2.3 泵类规范与标准 (9) 1.2.4 设备类规范与标准 (9) 1.2.5 国产设备规范与标准 (10) 1.3 电器及工艺仪表规范与标准 (11) 2、设计基础资料 (11) 2.1 气象条件 (11) 2.2 公用工程条件 (11) 二、工艺系统设计 (14) 1、工艺流程 .........................................................错误!未定义书签。 1.1 一段除油和酚氨回收系统工艺流程图.............................................. 错误!未定义书签。 1.2二段生化系统及深度处理 ........................................................ 错误!未定义书签。（一）工艺流程说明.......................................... 错误!未定义书签。 1、酚氨废水分离系统..................................................错误!未定义书签。 2、酚氨回收系统系统..................................................错误!未定义书签。 3、煤气水酚氨回收设备概述............................................错误!未定义书签。 3.1 工艺技术和控制要求............................................................ 错误!未定义书签。 3.2 装置能力及界区范围............................................................ 错误!未定义书签。 3.3 主要技术路线.................................................................. 错误!未定义书签。 3.3.1 工艺流程说明..................................................... 错误!未定义书签。 3.4 生产方法及原理................................................................ 错误!未定义书签。
塑料增韧配方设计 一、塑料的韧性 塑料的韧性是指抗御外来冲击力的能力，常用冲击强度之大小来表示。 冲击强度是指试样受到冲击破坏断裂时，单位面积上所消耗的功。它可用于评价材料的脆性或韧性强度，材料的冲击强度越高，说明其韧性越好；反之说明材料的脆性越大。 可用于测定材料冲击强度的方法很多，已见报道的不下十五种，但比较常用的有如下三种。 （1）悬臂梁冲击强度也称为Izod试验法，适用于韧性较好的材料。它将冲击样条的一端固定而另一段悬臂，用摆锤冲击式样的方法。其计算方法为冲击破坏过程中所吸收的能量与试样原始截面积之比，单位kj/m2。对于韧性好的材料，因难以冲断往往在试样上开一小口，所以悬臂梁冲击强度常常需要标注有缺口或无缺口。 （2）简支梁冲击强度也称为Charpy法，适用于脆性材料。它将试样条的两端放在两个支点上，用摆锤冲击式样的方法。其计算方法为冲击破坏过程中所吸收的能量与试样原始截面积之比，单位kj/m2。此法有时也在试样上开口。 （3）落球冲击强度在规定的条件下，用规定形状和质量的落球（锤），在某一高度上自由落下对制品进行冲击，通过改变球的高度和质量，直至塑料制品被破坏为止。测定此时落球的高度和质量，可计算出制品在此高度下被破坏时所需能量，单位J/m2。 由于塑料制品的冲击强度对温度依赖性很大，所以测试时必须规定温度值。一般设置两种温度，常温为23，低温为-30. 同一种塑料制品，用不同的方法测定其冲击强度，会得到不同的结果，并无可比性，甚至会出现相反的结果。因此，要对韧性大小进行比较，必须用同一种测试方法。
在我们接触的塑料中，其韧性相差很大，常用塑料的落球冲击强度值见表1-1所以。 在不同应用场合中，对塑料制品的冲击强度要求不同。如汽车保险杠要求落球冲击强度大于400J/m，如此高的冲击强度要求，对大部分塑料而言都需要增韧改性方可使用。传统的增韧方法为在树脂中共混弹性体材料，其增韧效果很好，但不足之处为刚性降低，近年来开发出了新的刚性增韧方法，增韧和增强同时进行。 二、塑料弹性体增韧配方设计 1、塑料弹性体增韧机理 弹性体增韧的机理很多，目前最成熟的为银纹-剪切带理论。该理论的核心思路为在基体树脂内加入弹性体后，在外来冲击力的作用下，弹性体可引发大量裂纹，树脂则产生剪切屈服，靠银纹-剪切带吸收冲击能量。对于不同类型的树脂，银纹和剪切屈服对抗冲击的贡献不一样， 以脆性树脂为基体的弹性体增韧体系，外来冲击能主要靠银纹来消耗；如PS属于脆性材料，银纹对增韧的贡献大。要求弹性体的尺寸要与银纹的尺寸一致才有效，加入的弹性体要高浓度、大颗粒。 以韧性树脂为基体的弹性体增韧体系，外来冲击能主要靠剪切屈服来消耗；
热固性聚合物是从低粘度液体开始，通过催化剂或外加能量（热或射线）固化为固体。最早的热固性基体是酚醛，紧随其后的是环氧，接着是不饱和聚酯、脲醛，再接着是硅树脂，以及更新的基体。从实用的角度看，最重要的仍然是前三种：酚醛、环氧和不饱和聚酯 二、简介 酚醛树脂也叫电木，又称电木粉，英文名称phenolic resin,简称PF，比重～是热固性塑料家族中最古老的成员，可以追溯到1870年。合成酚醛树脂的两种单体是苯酚和甲醛，通过聚合形成, 酚醛树脂原为无色或黄褐色透明物，因含有游离分子而呈微红色，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。酚与醛的摩尔比大于一，用酸类物质作催化剂，生成热塑性酚醛树脂。酚与醛的摩尔比小于一，用碱类物质作催化剂，生成热固性酚醛树脂。主要包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。 三、酚醛树脂固化原理 酚醛树脂只有在形成交联网状(或称体型)结构之后才具有优良的使用性能，包括力学性能、电绝缘性能、化学稳定性、热稳定性等。 酚醛树脂的固化就是使其转变为网状结构的过程，表现出凝胶化和完全固化的两个阶段，这一转变不仅是物理过程，更要强调的是，这是一个化学过程。表现出以下一些特点：
(1)树脂在固化前的结构因素(组成、分子量大小、反应官能度等)影响显著；(2)固化反应受催化剂、固化剂、树脂pH值等的影响显著；(3)固化过程有热效应；(4)固化速率受温度、压力的影响显著；(5)固化过程有副产物(如水、甲醛等)产生；(6)固化反应是不可逆过程。 酚醛树脂有热塑性和热固性两类。热塑性酚醛树脂（或称两步法酚醛树脂），为浅色至暗褐色脆性固体，溶于乙醇、丙酮等溶剂中，长期具有可溶可熔性，仅在六亚甲基四胺或聚甲醛等交联剂存在下，才固化(加热时可快速固化)。主要用于制造压塑粉，也用于制造层压塑料、清漆和胶粘剂。热塑性酚醛树脂压塑粉主要用于制造开关、插座、插头等电气零件，日用品及其他工业制品。热固性酚醛树脂（或称一步法酚醛树脂），可根据需要制成固体、液体和乳液，都可在热或（和）酸作用下不用交联剂即可交联固化。热固性酚醛树脂压塑粉主要用于制造高电绝缘制件。为指导树脂合成和成型加工，常将其固化过程分为A、B、C三个阶段。具有可溶可熔性的预聚体称作A阶酚醛树脂;交联固化为不溶不熔的最终状态称C阶酚醛树脂；在溶剂中溶胀但又不完全溶解，受热软化但不熔化的中间状态称B阶酚醛树脂处于此阶段的酚醛树脂为脆性固体，可以制成粉末，与添加剂一起模压成型。添加剂中除固化剂外，主要成分是木粉，它赋予酚醛材料强度与韧性，其压缩强度可达275MPa。酚醛具有优良的电绝缘性，低吸潮性和较高的使用温度（204℃）。,树脂存放过程中粘度逐渐增大，最后可变成不溶不熔的C阶树脂。因此,其存放期一般不超过3～6个月。热固性酚醛树脂可用于制造各种层压塑料、压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料等。常见的高压电插座、胶粘剂和改性其他高聚物。 酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。并且价格低廉，可以说酚醛是性能价格比最高的一种高分子材料。 四、酚醛树脂的重要特点 1、高温性能 酚醛树脂固化后依靠其芳香环结构和高交联密度的特点而具有优良的耐热性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。酚醛树脂在200℃以下基本是稳定的，一般可在不超过180℃条件下长期使用。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 2、粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。卓越的粘结性酚醛树脂卓越的粘附性首选源于其大
简要分析酚醛树脂废水的处理方法 酚醛树脂生产废水含有高浓度的酚、醛和树脂等有机物，具有高有机物浓度、高毒性、低pH等特点。处理含酚废水的工艺方法较多，广泛使用的有生化法、化学氧化法、萃取法、吸附法和气提法等，近年来出现较多的新方法，如催化氧化法、液膜分离法、协同络合萃取法、磁化絮凝氧化法等。针对该废水的来源和特性采用“多维电催化-蓬松床微电解”法处理高浓度酚醛树脂废水，取得了显著的成效。 酚醛树脂废水、缩聚反应简介： 采用三段指标控制法、酚与醛摩尔比控制法、树脂与废水及时分离法和酸性催化剂使废水在酸性条件下进行缩聚反应，第一段指标：控制苯酚﹑甲醛摩尔比，使苯酚含量小于1000mg/l；第二段指标：苯酚﹑甲醛之间满足一定的关系式，第三段指标：COD为4000～8000mg/l。当废水达到第三阶段的指标时，即可进行下一步骤的处理。 废水的苯酚和甲醛摩尔比的控制要求：第一阶段的反应，废水的苯酚﹑甲醛摩尔比0.98～1.05；在第二阶段的反应，废水的苯酚﹑甲醛摩尔比符合下述关系式：Y＝0.32X＋(800～1200)，X为苯酚含量，Y为甲醛含量，单位为mg/l。在废水的反应过程中，需要对废水的苯酚和甲醛进行检测，并及时地向废水中添加甲醛或酚，以满足上述要求。 树脂与废水及时分离法:反应过程中，及时地将反应形成的低分子量树脂从废水中分离出。以避免形成的树脂分子量过大，形成不溶不熔的树脂，粘结在反应釜的器壁上。此外，低分子量树脂从废水中分离出，有利于废水中少量的苯酚和甲醛进行深度反应，可以使废水中的苯酚含量和甲醛含量大幅度的降低。在第一阶段的反应，每隔60～90分钟，将沉积在反应釜底部的树脂从釜中放出；在第二阶段的反应，每隔2～4小时，将树脂从反应釜中放出。低分子量树脂控制在这种指标，便于树脂从反应釜内放出，大幅度降低树脂粘结在反应釜器壁的量，同时也便于将低分子量树脂加工成合格的热塑性固体树脂。 废水缩聚反应的控制条件：温度为95℃～100℃，pH值为1.0～1.5。所采用的酸性催化剂为盐酸、硫酸、次氯酸、磷酸，不推荐有机酸类催化剂。废水缩聚反应所用的反应釜为玻璃钢反应釜,玻璃钢反应釜,具有良好的耐酸性腐蚀性能。采用蒸汽直接加热。 酚醛树脂废水、除醛和中和处理简介： 采用碱性催化剂调节缩聚反应后酸性废水的pH值，使其值为10～12，在85℃～95℃的温度和搅拌的条件下反应2～5小时,测定废水的醛含量，当废水的醛含量小于20mg/l时，停止反应，采用硫酸或盐酸回调pH值为6.5～7.5，将处理后的废水放入沉淀池，进行沉淀。在沉淀处理后，废水的苯酚含量约为50mg/l，含醛量小于20mg/l，COD为3000～7000mg/l。 碱性催化剂为氢氧化钠﹑氢氧化钾﹑氢氧化钙﹑氧化钙。
