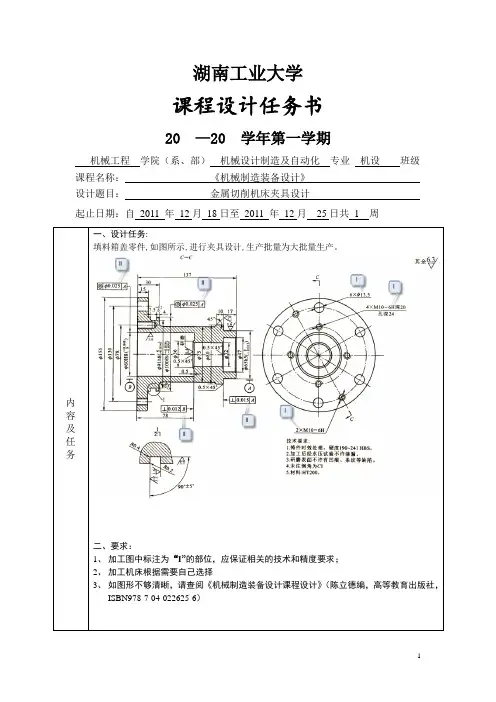

工业大学
课程设计任务书
20 —20 学年第一学期
机械工程学院（系、部）机械设计制造及自动化专业机设班级课程名称：《机械制造装备设计》
设计题目：金属切削机床夹具设计
起止日期：自2011 年12月18日至2011 年12月25日共1 周
容及任务一、设计任务:
填料箱盖零件,如图所示,进行夹具设计,生产批量为大批量生产。
二、要求：
1、加工图中标注为“I”的部位，应保证相关的技术和精度要求；
2、加工机床根据需要自己选择
3、如图形不够清晰，请查阅《机械制造装备设计课程设计》（立德编，高等教育出版社，
ISBN978-7-04-022625-6）
指导教师（签字）：年月日
系（教研室）主任（签字）：年月日.
目录
一、零件分析 (4)
1.1零件的作用 (4)
1.2零件的工艺分析 (5)
二、工艺规程设计 (6)
2.1 确定毛坯的制造形式 (6)
2.2 基面的选择 (6)
2.2.1粗基准的选择 (6)
2.2.2精基准的选择 (6)
2.3制定工艺路线 (7)
三、钻孔?13.5的夹具设计 (10)
3.1零件本工序的加工要求分析 (10)
3.2确定夹具的类型 (10)
3.3拟定定位方案和选择定位元件 (10)
3.3.1定位方案 (10)
3.3.2选择定位元件 ................................................................................................10-11
3.3.3定位误差的计算 ............................................................................................11-12
3.4确定夹紧方案 (13)
3.5钻套的类型及结构的确定 (13)
3.6绘制夹具装配图 ........................................................................................................
四、三维建模 (14)
4．1夹具总装配后的最后结果 (14)
4．2夹具总装配爆炸后的最后结果 (15)
总结 (16)
参考文献 (16)
一、零件分析
1.1零件的作用
题目所给定的零件是汽车的填料箱盖如图1.1所示，其主要作用是保证对箱体起密封作用，使箱体在工作时不致让油液渗漏。填料箱主要由填料，水封环，填料筒，填料压盖，水封管组成。填料箱的作用主要是为了封闭泵壳与泵轴之间的空隙，不使泵的水流不流到外面来也可阻止外面的空气进入到泵。始终保持水泵的真空。当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈使填料冷却。保持水泵的正常运行。该零件对表面的加工精度要求比较高，对配合表面的表面粗糙度要求也比较高。
图1.1
1 .
2 零件的工艺分析[
填料箱盖的零件图中规定了一系列技术要求，图（1,2） 1.以ф65H5（0013.0-）轴为中心的加工表面。
包括：尺寸为ф65H5（0013.0-）的轴，表面粗糙度为1.6, 尺寸为ф80的与
ф65H5（0013.0-）相接的肩面, 尺寸为ф100f8(036.0090.0--)与ф65H5（0
013.0-）同轴度
为0.025的面. 尺寸为ф60h5(046.00+)与ф65H5（0013.0-）同轴度为0.025的孔。
2.以ф60h5(046
.00+)孔为中心的加工表面。
尺寸为78与ф60H8(046.00+)垂直度为0.012的孔底面,表面粗糙度为0.4,须研
磨.
3. 以ф60H8(046.00+)孔为中心均匀分布的12孔,6-ф13.5,4-M10-6H 深20孔
深24及4-M10-6H 。
4.其它未注表面的粗糙度要求为6.3,粗加工可满足要求

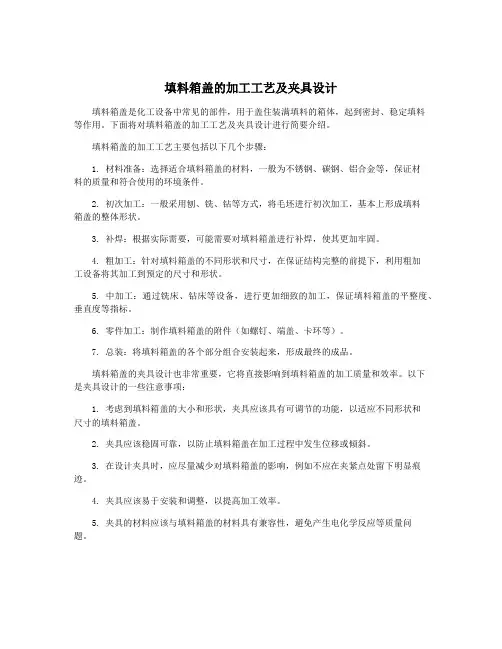

二、工艺规程设计
2.1 毛坯的制造形式
零件材料为HT200，考虑到零件材料的综合性能及材料成本和加工成本,保证零件工作的可靠,采用铸造。由于属于中批生产的水平，而且零件轮廓尺寸不大，故可以采用铸造成型，这从提高生产率、保证加工精度上考虑，也是应该的。
2.2 基准面的选择
基面的选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无常进行。
2.21粗基准的选择
对于一般轴类零件而言，以外圆作为粗基准是完全合理的。按照有关的粗基准选择原则（保证某重要表面的加工余量均匀时，选该表面为粗基准。若工件每个表面都要求加工，为了保证各表面都有足够的余量，应选择加工余量最小的表面为粗基准。）
2.2.2 精基准的选择
选择精基准时应重点考虑如何减少工件的定位误差，保证加工精度，并使夹具结构简单，工件装夹方便。
按照有关的精基准选择原则（基准重合原则；基准统一原则；可靠方便原则），
对于本零件，有中心孔，可以以中心孔作为统一的基准，但是随便着孔的加工，
大端的中心孔消失，必须重新建立外圆的加工基面，一般有如下三种方法：
当中心孔直径较小时，可以直接在孔口倒出宽度不大于2MM的锥面来代替中心孔。若孔径较大，就用小端孔口和大端外圆作为定位基面，来保证定位精度。
采用锥堵或锥套心轴。
精加工外圆亦可用该外圆本身来定位，即安装工件时，以支承轴颈本身找正。
2.3 制订工艺路线
制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度以及位置精度等技术要求能得到合理的保证。在生产纲领已经确定为中批生产的条件下，考虑采用普通机床以及部分高效专用机床，配以专用夹具，多用通用刀具，万能量具。部分采用专用刀具和专一量具。并尽量使工序集中来提高生产率。除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
工艺线路方案一
工序Ⅰ铣削左右两端面。
工序Ⅱ粗车ф65，ф85，ф75，ф155,ф100外圆及倒角。
工序Ⅲ钻ф30孔、扩ф32孔，锪ф43孔。
工序Ⅳ钻6-ф13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹
工序Ⅴ精车ф65外圆及与ф80相接的端面.
工序Ⅵ粗、精、细镗ф60H8（)
孔。
.0
046
工序Ⅶ铣ф60孔底面
工序Ⅷ磨ф60孔底面。
工序Ⅸ镗ф60孔底面沟槽。
工序Ⅹ研磨ф60孔底面。
工序Ⅺ去毛刺，终检。
工艺路线方案二
工序Ⅰ车削左右两端面。
工序Ⅱ粗车ф65，ф85，ф75，ф155外圆及倒角。
工序Ⅲ钻ф30孔、扩ф32孔，锪ф43孔。
工序Ⅳ精车ф65外圆及与ф80相接的端面.
工序Ⅴ粗、精、细镗ф60H8（)
-孔。
046
.0
工序Ⅵ铣ф60孔底面
工序Ⅶ磨ф60孔底面。
工序Ⅷ镗ф60孔底面沟槽。
工序Ⅸ研磨ф60孔底面。
工序Ⅹ钻6-ф13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹
工序Ⅺ去毛刺，终检。
工艺方案的比较与分析
上述两个方案的特点在于：方案一是采用铣削方式加工端面，且是先加工12孔后精加工外圆面和ф60H8（)
046
-孔。；方案二是使用车削方式加工两端面，
.0
12孔的加工放在最后。两相比较起来可以看出，由于零件的端面尺寸不大，应车削端面，在中批生产中，综合考虑，我们选择工艺路线二。
但是仔细考虑，在线路二中，工序Ⅳ精车ф65外圆及与ф80相接的端面。
然后工序Ⅹ钻6-ф13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹。
这样由于钻孔属于粗加工，其精度要求不高，且切削力较大，可能会引起已加工表面变形，表面粗糙度的值增大。因此，最后的加工工艺路线确定如下：工序Ⅰ车削左右两端面。
工序Ⅱ粗车ф65，ф85，ф75，ф155,ф100外圆及倒角。
工序Ⅲ钻ф30孔、扩ф32孔，锪ф43孔。
工序Ⅳ钻6-ф13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹
工序Ⅴ精车65外圆及与80相接的端面. 工序Ⅵ粗、精、细镗ф60H8（)
孔。
.0
046
0 Array
工序Ⅶ铣ф60孔底面
工序Ⅷ磨ф60孔底面。
工序Ⅸ镗ф60孔底面沟槽。
工序Ⅹ研磨ф60孔底面。
工序Ⅺ去毛刺，终检。
以上工艺过程详见“机械加工工艺过程综合卡片”。
三、钻孔?13.5的夹具设计
3.1零件本工序的加工要求分析
本夹具主要用来钻6孔，由于工艺要求不高，因此，在本道工序加工时，主要应考虑如何提高劳动生产率，降低劳动强度。
3.2确定夹具的类型
为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过各方面的比较,决定设计第6道工序——钻6孔的钻床专用夹具。本夹具将用于Z3025摇臂钻床，刀具为麻花钻。
3.3拟定定位方案和选择定位元件
3.3.1定位方案
此道工序为加工孔，只要固定相对位置，钻孔时位置不偏差，不旋转就可以达到要求。，将零件固定到底板上，零件的φ100处与底板的孔配合，再将底板和零件一起固定在底板，并用圆柱销固定。
3.3.2选择定位元件
定位元件如图所示
3.3.3定位误差的计算
定位误差分析
1 根据圆柱销直径确定公差：
圆柱销与孔的配合采用基孔制配合，配合选用76/H g 。 查表得（互换性测量表3-3）IT7=12, IT6=8 对于基孔制H7的EI=O 其ES 为： ES=EI+IT7=12 对销IT6,由表的es=-4 起ei 为：ei=es-IT6=-4-8=-12
由此得：孔：0.012
575H mm φφ+= 销：0.004
0.012565H mm φφ--=
2 确定销的直径2D ,宽度1b 及公差 根据直径2D 查表得宽度1b 得：
2D =5mm, 1b =2mm,B=4.5mm
2min 122()/LX LG b T T D ?=+
其中LX T ：夹具上两销心距公差 LG T ：工件上两孔中心距公差
取LG T =16m μ.则LX T =13--1516取LX T =1
4
*16=4m μ
所以LG T =16m μ，LX T =4m μ
代入公式2min 122()/LX LG b T T D ?=+=16m μ
2d =2D -2min ?=4.984mm
确定菱形销的公差：
销公差等级高于孔德一级定，采用/H g 配合。以采用与圆柱销同样的配合
76/H g 。来确定菱形销的公差配合
一面两销引起的定位误差公式计算如下：
12
min
tan
2
2
2a
a
L σσδδ+==
11112222
x g x g δδδδδδ=?++=?++
1111x g δδδ=?++=4+12+8=24m μ 2222x g δδδ=?++=16+12+8=36m μ
min 1700.002169.998L mm =-=
所以将上面数据代入公式：
1
2
min
0.0240.036
tan
0.352
2
2169.998
a
a
m L σσδδμ++==
=
=
所以定位误差满足要求。
3.4确定夹紧方案
用螺栓将零件和底板预紧，达到要求即可，如图
3.5钻套的类型及结构的确定
因为是中批量，且加工孔直径不变化，故选用固定钻套。固定选套是直接压入钻模板或夹具体的孔中，过盈配合，位置精度高，结构简单。
钻套设计时，要注意钻套的高度H和钻套底端与工件间的距离h。钻套高度是指钻套与钻头接触部分的长度。太短不能起到导向作用，降低了位置精度，太长则增加了摩擦和钻套的磨损。一般H=（1-2）d，此处钻孔直径为13.5，故H=13.5
四、三维建模
4.1夹具总装配后的最后结果
4.2夹具总装配爆炸后的最后结果
总结：
夹具课程设计已经接近尾声，回顾整个过程，我在老师的指导下，顺利完成了这次课程设计，课程设计作为《机械制造装备设计》课程的重要环节，使理论与实践更加接近，加深了理论知识的理解，强化了生产实习中的感性认识。
机械加工工艺规程设计中我运用了基准选择、切削用量选择计算、机床选用、时间定额计算等方面的知识；夹具设计的阶段运用了工件定位、夹紧机构及零件结构设计等方面的知识。
通过此次设计，使我们基本掌握了零件的加工过程分析、工艺文件的编制、专用夹具设计的方法和步骤等。学会了查相关手册、选择使用工艺装备等等。总的来说，这次设计，使我们在基本理论的综合运用及正确解决实际问题等方面得到了一次较好的训练。提高了我们的思考、解决问题和动手的能力，对我们以后的前途很有作用。
参考文献
1《机械制造装备设计》冯辛安等著机械工业出版社
2《机械制造装备设计课程设计》立德编高等教育出版社
3《机械制造装备设计》立德编高等教育出版社
4《金属切削机床夹具设计手册》浦林详等编机械工业出版社5《金属切削机床设计》戴曙著机械工业出版社
机械制造工艺学课程设计 填料箱盖机械加工工艺规程设计
目录 第1章零件分析 (1) 1.1零件功用分析 (1) 1.2 零件的工艺分析 (2) 1.3 确定零件的生产类型 (2) 第2 章确定毛坯类型，绘制毛坯简图 (4) 2.1 选择毛坯 (4) 2.2 确定毛坯的尺寸公差和机械加工余量 (4) 2.3 绘制毛坯简图 (4) 2.4 本章小结 (5) 第3章工艺规程设计 (6) 3.1 零件机械加工工艺规程的制定 (6) 3.1.1 机械加工工艺规程的容及作用 (6) 3.1.2 制定工艺规程的原则、原始资料 (6) 3.1.3 制定工艺规程的步骤 (7) 3.2 基准面的选择 (9) 3.2.1 粗基准的选择。 (9) 3.2.2 精基准的选择。 (10) 3.3 制订工艺路线 (10) 3.3.1 工艺路线方案一 (10) 3.3.2 工艺路线方案二 (10) 3.3.3 工艺方案的比较与分析 (10) 3.3.4 最后的加工工艺路线确定如下： (11) 3.4 本章小结 (11) 第4章数控机床的选择与加工方案 (13) 4.1 选择机床 (13) 4.2 选择夹具 (14) 4.3 选择刀具 (14) 4.4 确定工序尺寸(见表5-1) (14)
4.5 确定切削用量及基本工时 (15) 4.6 本章小结 (24) 参考文献 (24) 致 (24)
第1章零件分析 1.1零件功用分析 箱体类是机器或部件的基础零件，它将机器或部件中的轴、套、齿轮等有关零件组装成一个整体，使它们之间保持正确的相互位置，并按照一定的传动关系协调地传递运动或动力。因此，箱体的加工质量将直接影响机器或部件的精度、性能和寿命。 箱体类零件有：机床主轴箱、机床进给箱、变速箱体、减速箱体、发动机缸体和机座等。根据箱体零件的结构形式不同，可分为整体式箱体，如图2－1(a、b、d)所示和分离式箱体，如图2－1(c)所示两大类。前者是整体铸造、整体加工，加工较困难，但装配精度高；后者可分别制造，便于加工和装配，但增加了装配工作量。 2-1 几种箱体的结构 题目所给的零件是填料箱盖(如图2-2)，主要作用是保证与填料箱体联接后保证密封。对平面要求有较高的平面度和较小的粗糙度值；对孔的尺寸精度、形状精度、和表面粗糙度都要求较高；对同一轴线的孔应有一定的同轴度要求和各支承孔之间也应有一定的孔距尺寸精度及平行度要求。
机械制造工艺学课程设计 填料箱盖机加工工艺规程设计 学院：机电工程学院 班级： 姓名： 学号：
目录 第1章零件分析 (1) 1.1零件功用分析 (1) 1.2 零件的工艺分析 (1) 1.3 确定零件的生产类型 (1) 第2 章确定毛坯类型，绘制毛坯简图 (2) 2.1 选择毛坯 (2) 2.2 确定毛坯的尺寸公差和机械加工余量 (2) 2.3 绘制毛坯简图 (3) 第3 章工艺规程设计 (4) 3.1 定位基准的选择 (4) 3.1.1 精基准的选择 (4) 3.1. 2 粗基准的选择 (4) 3.2 拟订工艺路线 (4) 3.2.1 表面加工方法的确定 (5) 3.2.2 加工阶段的划分 (5) 3.2.3 工序的集中与分散 (5) 3.2.4 加工顺序的安排 (6) 3.2.5 确定工艺路线 (6) 3.3加工设备及工艺装备的选用 (7) 3.4 加工余量、工序尺寸和公差的确定 (8) 3.5 切削用量的计算 (9) 3.5.1 工序I粗车小端端面，粗车Φ65外圆及台阶端面及各倒角 (9) 3.5.2 工序II：粗镗孔Φ32、Φ47 (10) 3.5.4 工序VII：钻6-Φ13.5小孔 (12) 3.5.6 工序IX：半精车Φ65外圆及台阶面 (13) 3.5.7 工序X：以Φ65MM外圆定位，半精车Φ155、Φ75、Φ100、Φ80、环槽及各倒角 (14) 3.5.8 工序XI：以Φ155MM外圆及端面定位，精车、精细车Φ65MM外圆 (14) 3.5.9 工序XII：精、细镗Φ60内孔 (15) 3.5.10 工序XIII：磨Φ60孔底面、倒角 (15) 参考文献 (17)
《机械制造工程学》课程设计说明书 填料箱盖零件的机械加工工艺规程及机床夹具总体方案设计 专业工业工程班级T1113-6 组号 6 姓名周鹏学号20110130627 姓名刘信学号20110130629 姓名丁锐学号20110130602 姓名朱玺亚学号20110130631 指导教师成绩 教研室机械制造 2013～2014学年第2学期 2014年 02 月 24日～ 2014年 03 月 07日
一. 填料箱盖零件的工艺分析 1.填料箱盖零件 填料零件所用的材料是HT200，质量3.00 kg,产量为10000 台/年。零件图见附图一。 2.填料箱盖的功用分析 填料箱盖的主要作用是保证填料箱体连接后的密封性，对 箱盖内表面的加工精度要求高，对外表面需要配合的表面 加工粗糙度要求也高。 3.填料箱盖的结构技术参数和工艺分析 填料箱盖主要有端面，外圆，内孔，曹等组成。其中孔既 是装配基准又是设计基准，加工精度和表面粗糙度一般要 求较高，内外圆之间的同轴度及端面与孔的垂直度也有一 定的技术要求．其结构主要由回转面组成，由零件图可知，该零件的结构比较简单，但零件的加工精度要求高，零件 选用的材料是HT200，该材料铸造性能和减震性能好，题 目所给填料箱盖有两处加工表面，其间有一定位置要求。 具体分述如下： （1）以ф65H5（0 013 .0 -）轴为中心的加工表面。 包括：尺寸为ф65H5（0013.0-）的轴，表面粗糙度为1.6, 尺寸为ф80的与ф65H5（0013.0-）相接的肩面, 尺寸为ф100f8(036.0090.0--)与ф65H5（0013.0-）同轴度为0.025的面. 尺寸为ф60h5(046.00+)与ф65H5（0013.0-）同轴度为0.025的孔。 （2）以ф60h5(046.00+)孔为中心的加工表面。
《夹具课程设计》 学生姓名邓俊宏 学号 20121495 班级模具12-1班 指导老师张俊纪 2014/12/15
目录 一．课程设计任务 二．定位基准的选择 三．确定夹具的结构方案 1、根据工序加工要求，确定工件在夹具中的定位方案 2 夹紧方案 3、确定夹紧机构 4、尺寸的确定 5.夹具精度分析 6，制定工艺路线 7．夹具体设计 四．夹具装配图 五．夹具使用注意事项、保养及维护 六．课程设计总结 七．参考资料
一夹具设计任务： 为了提高劳动生产率，保证加工质量，降低劳动强 度，需要设计专用夹具。 二．定位基准选择： 底面对孔的中心线有一定的垂直度公差要求。因此以底面为定位基准，由于铸件的公差要求较大,利用两个大端面表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对铣削50h11槽精度的公差要求.为了提高加工效率,现决定采用套装式直齿三面刃铣刀来完成铣削。 1，零件的工艺分析 按照零件的工艺要求以及工作要求，选取零件的材料为KTH350－10，可锻铸铁有较高的韧性和强度，能用于承受较高的冲击，振动及扭转负荷下的进行工作。为此一下是壳体需要加工的表面及加工表面之间的要求。 1.上下两端面粗糙度为1 2.5。 2.侧面槽44×28mm的粗糙度为12.5。 3.内孔Φ48mm的内壁粗糙度为6.3。 4.内孔Φ30mm的内壁粗糙度为6.3。
2，确定毛坯种类 零件材料为KTH350-10,考虑零件在运行中受到的冲击力小，零件结构复杂生产类型为大批量生产，故宜选用金属型铸造，查《机械加工工艺设计简明手册》P516 ,选用可锻铸铁尺寸公差等级为C7～8，本设计中选用8级。 3，确定铸件加工余量及形状 查《机械加工工艺设计简明手册》P509，可知孔径小于Φ10mm的铸件将不予铸出。 孔径大于Φ10mm时，查《机械加工工艺设计简明手册》P517，可知：铸件加工余量与工艺余量是为了机械加工时能满足最后精度要求而具有足够被切削的材料量，一 A15.0公式计算 般按照 e=CA2.0 max 式中e————余量值 A ————铸件的最大尺寸（mm） max A————加工表面最大尺寸（mm） C————系数；由于本设计中零件为组建且为大批量生产，则加工顶面时C=0.65，加工侧表面及地面时C=0.45. 铸件中孔φ30mm的加工余量e=0.45×892.0×6615.0＝2.13mm 上表面的加工余量e＝0.65×892.0×8915.0＝3.13mm
机械制造技术基础 课程设计说明书 设计题目端盖零件的工艺流程及专用夹具的设计 专业班级机械设计制造及其自动化1111班 姓名 学号 11316129 指导老师 成绩评定等级 评阅签字 评阅日期 文理学院理工学院机械与汽车工程系 2014年6月12
目录 1端盖零件的用途、技术要求及工艺分析 (1) 1.1 端盖的用途 ............................................................... 1 1.2 端盖的工艺性分析 .......................................................... 1 2 确定毛坯、绘制毛坯简图 (1) 2.1 选择毛坯 ................................................................. 1 2.2 绘制毛坯图............................................................... 3 3 工艺路线的确定 .. (3) 3.1 定位基准的选择............................................................ 3 3.2 表面加工方法的确定 ........................................................ 4 3.3 加工工序的安排............................................................ 4 3.4 确定工艺路线.............................................................. 5 4 机床设备及工艺装备的选用 . (6) 4.1 机床设备的选用............................................................ 6 4.2 工艺装备的选用 (6) 5 切削用量及工时定额的计算 (6) 5.1 工序1：粗镗、半精25Φ圆 (6) 5.2 工序2：粗车左端凸起端面 .................................................. 7 5.3 工序3：粗铣、半精铣右端面 ................................................ 8 5.4 工序4：粗铣左端环面及越程槽 ............................................. 11 5.5 工序5：粗车，半精车凸台外圆 ............................................. 12 5.6 工序6：钻4Φ孔、及锪10Φ孔 ............................................. 13 6 夹具设计 . (15) 6.1 夹具设计任务............................................................. 15 6.2 确定夹具的加工方案 (15) 参考文献 (16) 附录一 零件加工工序卡 (17) 附录二 零件图及夹具装配图 (25)
工程技术大学 课程设计 题目：填料箱盖零件的机械加工工艺规程及工艺装备设计
一、设计题目(学生空出，由指导教师填写) 二、原始资料 (1) 被加工零件的零件图 1 (2) 生产类型:中批或大批大量生产 三、上交材料 (1)绘制零件图 1 (2) 毛坯图 1 (3)机械加工工艺过程综合卡片(参附表1) 1 (4)与所设计夹具对应那道工序的工序卡片 1 (4)夹具装配图1 (5) 夹具体零件图 1 (6) 课程设计说明书(5000～8000字) 1份 四、进度安排(参考) (1) 熟悉零件,画零件图2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天 (3) 工艺装备设计(画夹具装配图及夹具体图) 9天 (4) 编写说明书3天 (5) 准备及答辩2天 五、指导教师评语 成绩： 指导教师 日期

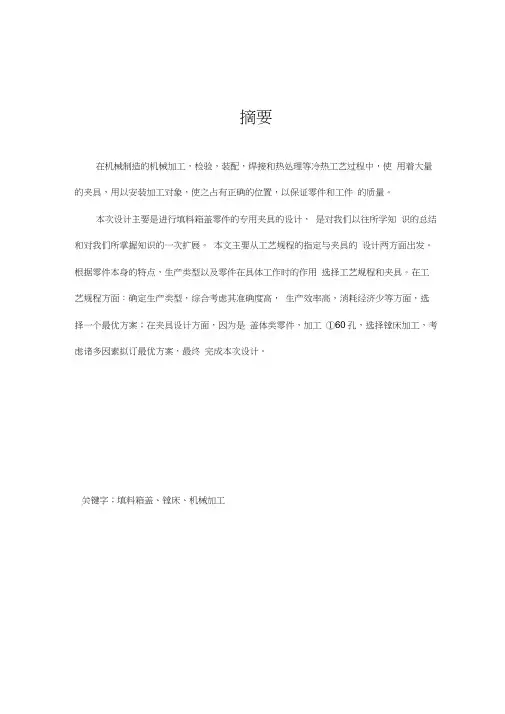

摘要 在机械制造的机械加工，检验，装配，焊接和热处理等冷热工艺过程中，使用着大量的夹具，用以安装加工对象，使之占有正确的位置，以保证零件和工件的质量。 本次设计主要是进行填料箱盖零件的专用夹具的设计，是对我们以往所学知识的总结和对我们所掌握知识的一次扩展。本文主要从工艺规程的指定与夹具的设计两方面出发。根据零件本身的特点，生产类型以及零件在具体工作时的作用选择工艺规程和夹具。在工艺规程方面：确定生产类型，综合考虑其准确度高，生产效率高，消耗经济少等方面，选择一个最优方案；在夹具设计方面，因为是盖体类零件，加工Ф13.5孔，选择钻床加工，考虑诸多因素拟订最优方案，最终完成本次设计。 Abstract
The machine made in the machine processes, examining, assembling, welding with heat handle to wait cold and hot craft process in, use a great deal of tongs, in order to the gearing process object, making it occupy right position to promise the quality of spare parts and work piece. This design is mainly the design of appropriation tongs which carries on covering body spare parts, is tally up the knowledge that we learn before and to the once expanding of the knowledge that we control.This text mainly sets out from the design both side of the specifying of craft rules distance and the tongs.According to the characteristics of spare parts, the function produced type and spare parts while concretely working choice the craft rules distance and tongs.In the craft rules distance aspect:Assurance produce a type, comprehensive consider its ccurate degree high, produce an efficiency is high, consume economy little etc. aspect, choose the superior project;Design aspect in the tongs, because of is cover body spare parts, process Ф 13.5 bores, the choice drills a bed to process, considering many factors to draw up the superior project, end completion originally time design. 目录
河南机电高等专科学校 课程设计 题目：填料箱盖零件的机械加工工艺规程 及工艺装备设计 班级：机电115 姓名：刘晓丰 指导教师：司尧华 完成日期：2014年03月05日
一、设计题目(学生空出，由指导教师填写) 二、原始资料 (1) 被加工零件的零件图1张 (2) 生产类型:中批或大批大量生产 三、上交材料 (1)绘制零件图1张 (2) 毛坯图1张 (3) 机械加工工艺过程综合卡片(参附表1) 1张 (4) 与所设计夹具对应那道工序的工序卡片1张 (4) 夹具装配图1张 (5) 夹具体零件图1张 (6) 课程设计说明书(5000～8000字) 1份 四、进度安排(参考) (1) 熟悉零件,画零件图2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天 (3) 工艺装备设计(画夹具装配图及夹具体图) 9天 (4) 编写说明书3天 (5) 准备及答辩2天 五、指导教师评语 成绩： 指导教师 日期
摘要 在机械制造的机械加工，检验，装配，焊接和热处理等冷热工艺过程中，使用着大量的夹具，用以安装加工对象，使之占有正确的位置，以保证零件和工件的质量。 本次设计主要是进行填料箱盖零件的专用夹具的设计，是对我们以往所学知识的总结和对我们所掌握知识的一次扩展。本文主要从工艺规程的指定与夹具的设计两方面出发。根据零件本身的特点，生产类型以及零件在具体工作时的作用选择工艺规程和夹具。在工艺规程方面：确定生产类型，综合考虑其准确度高，生产效率高，消耗经济少等方面，选择一个最优方案；在夹具设计方面，因为是盖体类零件，加工Ф13.5孔，选择钻床加工，考虑诸多因素拟订最优方案，最终完成本次设计。
机制填料箱盖课程设计说明书
武汉纺织大学 机械工程与自动化学院 课程设计说明书 题目填料箱盖零件的机械加工工艺规程及工艺装备设计 班级__________ 机设0821 __________ 学生_______________ 金聪_______________ 学号________ 0814051026 ___________
扌旨导教师_________ 周星元______________ 2012 年4 月13 日 《机械制造技术基础》课程设计 任务书 设计课题：填料箱盖零件的机械加工工艺规程及工艺装备设计 设计内容： 1、抄画工件零件图（零件图见附图） 1 张 2、绘制毛坯图 1 张 3、零件加工工艺规程卡 1 套 4、机床夹具总装图 1 张 5、机床夹具零件图1~2 张 6、课程设计说明书（不少于4000 字） 1 份
第一章概述 机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。 机械制造技术基础课程设计，是以机械制造工艺及工艺装备为内容进行的设计。即以所选择的一个中等复杂程度的中小型机械零件为对象，编制其机械加工工艺规程，并对其中某一工序进行机床专用夹具设计。 一、课程设计的目的 机械制造技术基础课程设计是作为未来从事机械制造技术工作的一次基本训练。通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。 1、能熟练运用机械制造技术基础课程中的基本理论以及在生产实践中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。 2、提高结构设计能力。学生通过夹具设计的训练，应获得根据被加工零件的加工要求，设计出高效、省力、经济合理而能保证加工质量的夹具的能力。 3、学会使用手册、图表及数据库资料。掌握与本设计有关的各种资料的名称、出处，能够做到熟练运用。 二、课程设计的内容 1、课程设计题目。 机械制造技术基础课程设计题目为：填料箱盖零件的机械加工工艺规程及工艺装备设计 2、课程设计的内容。 课程设计包括编制工艺规程、设计夹具及编写课程设计说明 书三部分内容。 （1）编制工艺规程工艺规程的编制主要包括以下四个内容： ①零件工艺分析。抄画零件图，熟悉零件的技术要求，找出加工表面的成型方法。
目录 一、零件结构工艺性分析： (2) （一）零件的技术要求： (2) （二）确定端盖的生产类型： (2) 二、毛坯的选择： (2) （一）选择毛坯： (2) （二）确定毛坯的尺寸公差： (3) 三、定位基准的选择： (3) （一）精基准的选择： (3) （二）粗基准的选择： (3) 四、工艺路线的拟定： (3) （一）各表面加工方法的选择： (4) （二）加工阶段的划分 (4) （三）加工顺序的安排： (4) 五、工序内容的拟定： (5) （一）工序的尺寸和公差的确定： (5) （二）设备及工艺装备的选择： (6) （三）切削用量的选择及工序时间计算： (6) 六、参考文献: (14)
一、零件结构工艺性分析： （一）零件的技术要求： 1、端盖零件，材料为HT200，具有较高的硬度、耐磨性。 2、零件的技术要求表： （二）确定端盖的生产类型： 根据设计题目年产量为10万件，因此该端盖的生产类型为大批生产。 二、毛坯的选择： （一）选择毛坯： 由于该端盖在工作过程中要承受冲击载荷，为增强端盖的强度和冲击韧度，获得纤维组织，毛坯选用铸件。为提高生产率和铸件精度，宜采用模铸方法制造毛坯，毛坯拔模斜度为5°。
（二）确定毛坯的尺寸公差： 1、公差等级： 由端盖的功能和技术要求，确定该零件的公差等级为普通级。 2、铸件材质系数： 由于该端盖材料为45钢，是碳的质量分数小于0.65%的碳素钢，故该锻件的材质系数为M级。 3、铸件分模线形状： 根据该端盖的形位特点，选择零件方向的对称平面为分模面，属于平直分模线。 4、零件表面粗糙度： 由零件图可知，该端盖的各加工表面粗糙度Ra均大于等于3.2μm。三、定位基准的选择： （一）精基准的选择： 根据该端盖零件的技术要求和装配要求，选择该端盖轴孔φ52f8和辊筒体下端面作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循了“基准统一”的原则。轴孔φ52f8的轴线是设计基准，选用其作精基准定位加工轴的外圆表面和端盖外圆表面，实现了设计基准和工艺基准的重合，保证了被加工表面的垂直度要求。选用端盖左端面作为精基准同样遵循了“基准重合”的原则，选用辊筒体左端面作为精基准，夹紧可作用在端盖的右端面上，夹紧稳定可靠。 （二）粗基准的选择： 作为粗基准的表面应平整，没有飞边、毛刺或其他表面缺欠，该端盖的外圆表面、右堵头外圆表面作为粗基准，以保证为后序准备好精基准。 四、工艺路线的拟定：
湖南工业大学 课程设计任务书 20 —20 学年第一学期 机械工程学院（系、部）机械设计制造及自动化专业机设班级课程名称：《机械制造装备设计》 设计题目：金属切削机床夹具设计 起止日期：自2011 年12月18日至2011 年12月25日共1 周 内容及任务一、设计任务: 填料箱盖零件,如图所示,进行夹具设计,生产批量为大批量生产。 二、要求： 1、加工图中标注为“I”的部位，应保证相关的技术和精度要求； 2、加工机床根据需要自己选择 3、如图形不够清晰，请查阅《机械制造装备设计课程设计》（陈立德编，高等教育出版社， ISBN978-7-04-022625-6）
指导教师（签字）：年月日 系（教研室）主任（签字）：年月日.
目录 一、零件分析 (4) 1.1零件的作用 (4) 1.2零件的工艺分析 (5) 二、工艺规程设计 (6) 2.1 确定毛坯的制造形式 (6) 2.2 基面的选择 (6) 2.2.1粗基准的选择 (6) 2.2.2精基准的选择 (6) 2.3制定工艺路线 (7) 三、钻孔?13.5的夹具设计 (10) 3.1零件本工序的加工要求分析 (10) 3.2确定夹具的类型 (10) 3.3拟定定位方案和选择定位元件 (10) 3.3.1定位方案 (10) 3.3.2选择定位元件.......................................................................................................................... 10-11 3.3.3定位误差的计算..................................................................................................................... 11-12 3.4确定夹紧方案 (13) 3.5钻套的类型及结构的确定 (13) 3.6绘制夹具装配图..................................................................................................................................... 四、三维建模 (14) 4．1夹具总装配后的最后结果 (14) 4．2夹具总装配爆炸后的最后结果 (15) 总结 (16) 参考文献 (16)
University of South China 机械工程学院 机械专业课程设计说明书 设计题目：填料箱盖机械加工工艺及钻夹具设计 课程名称：机械专业课程设计 学生姓名：朱彬 学号： 20104410112 专业班级：机卓1301班 指导教师：周为民 起止时间： 2016年12月9 日至 2016年12月30日 摘要： 主要包括了填料箱盖零件的生产类型的确定，零件的工艺分析，零件的工艺路线，
以及工序的加工余量，切削用量的选定，加工工时的计算，工艺卡的制定，零件图，毛坯图的绘制，在本文的后一部分设计了钻孔专用夹具，对夹具进行了力的分析和计算，绘制了夹具工装图和零件图。 关键词：填料箱盖钻夹具加工工艺工序卡
前言 本次课程设计是我们在毕业设计前一次重要的实践设计，对所学的基础课、技术基础课和专业课能很好的进行系统的复习，也是我们在进行毕业之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自·决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。 在此次设计中我们主要是设计填料箱盖的加工工艺和专用夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。 在设计期间查阅了大量的资料，并且得到班主任周老师的指点及帮助，在此表示感谢！ 由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
目录 前言 1. 零件的分析 .................................................................... . (2) 1.1 零件的作用 ..................................................................... .. (2) 1.2 零件的工艺分析 ..................................................................... .. (2) 2. 工艺规程设计 ..................................................................... (2) 2.1 毛坯的制造形式 ..................................................................... .. (2) 2.2 基准面的选择 ..................................................................... . (2) 2.2.1 粗基准的选择 .....................................................................
填料箱压盖课程设计 目录 设计任务书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 序言 (2) 1.1 零件的作用 (3) 1.2 零件的工艺分析 (3) 2 工艺规程设计 (4) 2.1 毛坯的制造形式 (4) 2.2 基准面的选择 (4) 2.2.1 粗基准的选择 (4) 2.2.2 精基准的选择 (4) 2.3 制订工艺路线 (4) 2.3.1 工艺线路方案一 (4) 2.3.2 工艺路线方案二 (5) 2.3.3 工艺方案的比较与分析 (5) 2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (6) 2.5 确定切削用量 (7) 2.5.1 工序Ⅰ： (7) 2.5.2 工序Ⅱ： (8) 2.5.3 工序Ⅲ (10) 2.5.4 工序Ⅳ (12) 2.5.5 工序Ⅴ (13) 2.5.6 工序Ⅵ： (15) 2.5.7 工序Ⅶ： (15) 2.5.8 工序Ⅷ： (16) 2.5.9 工序Ⅸ： (16) 2.5.10 工序Ⅹ： (16) 3课程设计心得体会 (17) 4参考文献 (19)
加上那张图 机械制造技术课程设计任务书 序言 毕业设计是高等工业学校教学中的一个主要组成部分,是专业学习过程是最后的一个主要的实践性的教学环节,是完成工程师基本训练的重要环节，是培养学生独立思考和科学工作方法重要的实践性的过程。 设计的目的和要求在于培养学生综合运用所学知识和技能去分析和解决机械工程实际问题的能力.熟练生产技术的工作的一般方法,培养学生树立工程技术必备的全局观点,生产观点和经济观点。树立正确的设计思想和严肃认真的工作态度,培养学生调查研究,查阅技术文献资料,手册进行工程运筹,图样的绘制及编写技术文件的独立工作能力. 毕业设计,通过到工厂的实际调研,对设计内容有了基本的了解,并仔细观察和了解各加工工序的加工过程,查阅了大量的资料,在同学的帮助和老师的指导下完成了设计任务,并编写了设计说明书。 就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进行一次适应训练，从中锻炼自己分析问题、解决问题的能力，为今后的技术工作打下一个良好的基础。 由于能力和经验的有限，设计尚有许多不足之处，恳请各位老师给予指教。
机械制造技术基础课程设计说明书 题目：填料箱盖 班级: 机设1106班 姓名: 学号: 指导老师: 吴晓光 日期:
设计要求： 1.机床专业夹具总装图1份 2.零件毛坯图1份 3.机械加工工艺过程卡片及选定工序的工序卡1套 4.课程设计说明书
目 录 1零件的分析 (1) 1.1零件的作用 (1) 1.2零件的工艺分析 (1) 2机械加工工艺规程设计 (1) 2.1毛坯的制造形式 (1) 2.2基准面的选择 (1) 2.2.1粗基准的选择 (2) 2.2.2精基准的选择 (2) 2.3制订工艺路线 (2) 2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (3) 2.5确定切削用量 (4) 2.5.1工序Ⅰ：车削端面、外圆 (4) 2.5.2工序Ⅱ：粗车φ65,φ80,φ75,φ100外圆以及槽和倒角 (5) 2.5.3工序Ⅲ 钻扩32φmm 、及mm 43φ孔。Z3025摇臂钻床 (8) 2.5.4工序Ⅳ 钻6—φ13.5, 2-M10-6H, 4-M10-6H 深孔深24 (5) 2.5.5工序Ⅴ：精车φ65mm 的外圆及与φ80mm 相接的端面 (9) 2.5.6工序Ⅵ：精、粗、细镗)(60046.00-φmm 孔 (11) 2.5.7工序Ⅶ：铣φ60孔底面 (11) 2.5.8工序Ⅷ：磨φ60孔底面 (12) 2.5.9工序Ⅸ：镗φ60mm 孔底沟槽 (12) 2.5.10工序Ⅹ：研磨φ60mm 孔底面 (12) 3指定工序的专用机床夹具设计 (12) 3.1 问题的指出 (13) 3.2夹具设计 (13) 3.2.1定位基准的选择 (13) 3.2.2切削力及夹紧力的计算 (13) 3.3定位误差的分析 (14) 3.4夹具设计及操作的简要说明 (14)
学院 机械与材料工程学院 课程设计说明书题目填料箱盖零件的机械加工工艺规程及工艺装备设计 班级A1211 学生光军 学号 指导教师戴青玲
2015 年 6 月9 日 《机械制造技术基础》课程设计 任务书 设计课题：填料箱盖零件的机械加工工艺规程及工艺装备设计 设计容： 1、抄画工件零件图（零件图见附图） 1 2、绘制毛坯图 1 3、零件加工工艺规程卡1套 4、机床夹具总装图 1 5、机床夹具零件图1~2 6、课程设计说明书（不少于4000字）1份
第一章概述 机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。 机械制造技术基础课程设计，是以机械制造工艺及工艺装备为容进行的设计。即以所选择的一个中等复杂程度的中小型机械零件为对象，编制其机械加工工艺规程，并对其中某一工序进行机床专用夹具设计。 一、课程设计的目的 机械制造技术基础课程设计是作为未来从事机械制造技术工作的一次基本训练。通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。 1、能熟练运用机械制造技术基础课程中的基本理论以及在生产实践中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。 2、提高结构设计能力。学生通过夹具设计的训练，应获得根据被加工零件的加工要求，设计出高效、省力、经济合理而能保证加工质量的夹具的能力。 3、学会使用手册、图表及数据库资料。掌握与本设计有关的各种资料的名称、出处，能够做到熟练运用。 二、课程设计的容 1、课程设计题目。 机械制造技术基础课程设计题目为：填料箱盖零件的机械加工工艺规程及工艺装备设计 2、课程设计的容。
工业大学 课程设计任务书 20 —20 学年第一学期 机械工程学院（系、部）机械设计制造及自动化专业机设班级课程名称：《机械制造装备设计》 设计题目：金属切削机床夹具设计 起止日期：自2011 年12月18日至2011 年12月25日共1 周 容及任务一、设计任务: 填料箱盖零件,如图所示,进行夹具设计,生产批量为大批量生产。 二、要求： 1、加工图中标注为“I”的部位，应保证相关的技术和精度要求； 2、加工机床根据需要自己选择 3、如图形不够清晰，请查阅《机械制造装备设计课程设计》（立德编，高等教育出版社， ISBN978-7-04-022625-6）
指导教师（签字）：年月日 系（教研室）主任（签字）：年月日.
目录 一、零件分析 (4) 1.1零件的作用 (4) 1.2零件的工艺分析 (5) 二、工艺规程设计 (6) 2.1 确定毛坯的制造形式 (6) 2.2 基面的选择 (6) 2.2.1粗基准的选择 (6) 2.2.2精基准的选择 (6) 2.3制定工艺路线 (7) 三、钻孔?13.5的夹具设计 (10) 3.1零件本工序的加工要求分析 (10) 3.2确定夹具的类型 (10) 3.3拟定定位方案和选择定位元件 (10) 3.3.1定位方案 (10) 3.3.2选择定位元件 ................................................................................................10-11 3.3.3定位误差的计算 ............................................................................................11-12 3.4确定夹紧方案 (13) 3.5钻套的类型及结构的确定 (13) 3.6绘制夹具装配图 ........................................................................................................ 四、三维建模 (14) 4．1夹具总装配后的最后结果 (14) 4．2夹具总装配爆炸后的最后结果 (15) 总结 (16) 参考文献 (16)
******************填料箱盖课程设计 指导老师： 设计者： ——机械加工工艺规程卡片，工艺分析 ——零件毛坯图，夹具装配总图和零件图 ——所有相关计算 ——课程设计说明书

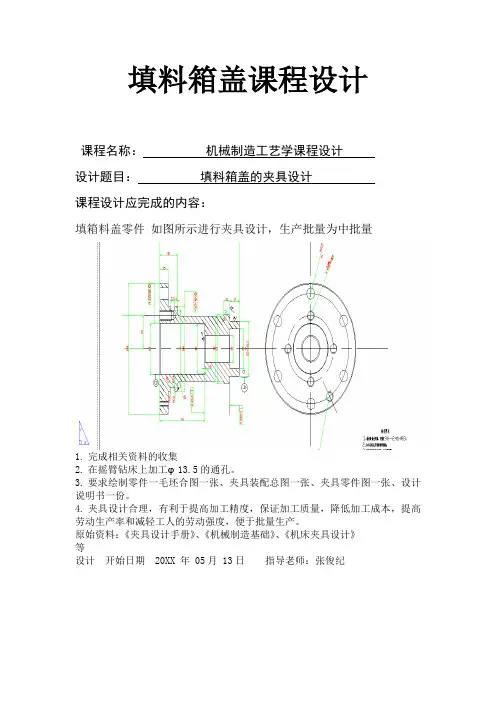

课程设计任务书 自动化工程系模具设计与制造专业 学生姓名 班级模具设计与制造11-1、11-2 课程名称：机械制造工艺学课程设计 设计题目：填料箱盖的夹具设计 课程设计应完成的内容： 填箱料盖零件如图所示进行夹具设计，生产批量为中批量 1.完成论文相关资料的收集 2.在摇臂钻床上加工φ1 3.5的通孔。 3.要求绘制零件一毛坯合图一张、夹具装配总图一张、夹具零件图一张、设计说明书一份。 4.夹具设计合理，有利于提高加工精度，保证加工质量，降低加工成本，提高劳动生产率和减轻工人的劳动强度，便于批量生产。 原始资料：《夹具设计手册》、《机械制造基础》、《机床夹具设计》 等 设计开始日期 2013 年 05月 13日指导老师：张俊纪
