“填料箱盖”零件的机械加工工艺规程
及钻12孔设计
摘要
本设计针对汽车填料箱盖衬套的生产技术特点,综述了制造技术及其装备的主要问题,重点分析介绍工艺流程、工艺基准的关键作用,变形对加工精度的影响,检测技术配套及填料箱盖衬套的工作环境和受力情况等关键问题的设计说明。
及其填料箱盖衬套的机加工工艺流程和在加工过程中的专用夹具设计。通过设计使我们更进一步熟悉了产品加工设计的全过程，在制定加工方案的时候，充分考虑其经济性和可行性。
关键字：填料箱盖; 工艺; 夹具
ABSTRACT
This design in view of the automobile CA10B padding box lid production technology characteristic, summarized the manufacture technology and its the equipment main question, the key analysis introduction technical process, the craft datum key function, distorts to processes the precision the influence, the examination technology necessary and padding key question the and so on box lid working conditions and stress situation design explanation.
And its padding box lid machining technical process and in processing
process unit clamp design. Caused us through the design further to be familiar with the product processing design entire process. In formulation processing plan time, fully considers its efficiency and the feasibility.
Key words Gland ; craft; jig
目 录
前 言 (1)
1 零件的分析 (2)
1.1 零件的作用 (2)
1.2 零件的工艺分析 (2)
2 工艺规程设计 (3)
2.1 毛坯的制造形式 (3)
2.2 基准面的选择 (3)
2.2.1 粗基准的选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3
2.2.2 精基准的选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3
2.3 制订工艺路线 (3)
2.3.1 工艺线路方案一．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3
2.3.2 工艺路线方案二．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
2.3.3 工艺方案的比较与分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)
2.5 确定切削用量及基本工时 (6)
2.5.1 工序Ⅰ：车削端面、外圆．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
2.5.2 工序Ⅱ：粗车φ65,φ80,φ75,φ100外圆以及槽和倒角．．．．．．8
2.5.3工序Ⅲ 钻扩32Φmm 、及锪mm 43Φ孔。转塔机床C365L ．．．．．11
2.5.4 工序Ⅳ 钻6—Φ1
3.5, 2-M10-6H, 4-M10-6H 深孔深24．．．．．12
2.5.5 工序Ⅴ：精车Φ65mm 的外圆及与Φ80mm 相接的端面．．．．．．．15
2.5.6工序Ⅵ：精、粗、细镗)(860046
.00-ΦH mm 孔．．．．．．．．．．．．．．．．．17
2.5.7 工序Ⅶ：铣Φ60孔底面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18
2.5.8 工序Ⅷ：磨Φ60孔底面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18
2.5.9工序Ⅸ： 镗Φ60mm 孔底沟槽．．．．．．．．．．．．．．．．．．．．．．．．．．．．19
2.5.10 工序Ⅹ： 研磨Φ60mm 孔底面．．．．．．．．．．．．．．．．．．．．．．．．．．19
3专用夹具设计 (20)
3.1 问题的指出 (20)
3.2 夹具设计 (20)
3.2.1 定位基准的选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20
3.2.2 切削力及夹紧力的计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20
3.3 定位误差的分析 (21)
3.4 夹具设计及操作的简要说明 (21)
参考资料 (22)
致谢 .............................................................. 23 附 录 ............................................ 错误！未定义书签。
前言
毕业设计是高等工业学校教学中的一个主要组成部分,是专业学习过程是最后的一个主要的实践性的教学环节,是完成工程师基本训练的重要环节，是培养学生独立思考和科学工作方法重要的实践性的过程。
设计的目的和要求在于培养学生综合运用所学知识和技能去分析和解决机械工程实际问题的能力.熟练生产技术的工作的一般方法,培养学生树立工程技术必备的全局观点,生产观点和经济观点。树立正确的设计思想和严肃认真的工作态度,培养学生调查研究,查阅技术文献资料,手册进行工程运筹,图样的绘制及编写技术文件的独立工作能力.
毕业设计,通过到工厂的实际调研,对设计内容有了基本的了解,并仔细观察和了解各加工工序的加工过程,查阅了大量的资料,在何鹤林、邓兴贵两位教授的指导下完成了设计任务,并编写了设计说明书。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进行一次适应训练，从中锻炼自己分析问题、解决问题的能力，为今后的技术工作打下一个良好的基础。
由于能力和经验的有限，设计尚有许多不足之处，恳请各位老师给予指教。
1 零件的分析
1.1 零件的作用
题目所给定的零件是解放牌汽车的填料箱压盖（附图1），其主要作用是与轴配合使用.达到应有作用.
1.2 零件的工艺分析
填料箱盖的零件图中规定了一系列技术要求：（查表1.4-28《机械制造工艺设计简明手册》）
1． 以ф65H5（0
013.0-）轴为中心的加工表面。
包括：尺寸为ф65H5（0
013.0-）的轴，表面粗糙度为1.6, 尺寸为ф80的与ф65H5
（0
013.0-）相接的肩面, 尺寸为ф100f8(036.0090.0--)与ф65H5（0013.0-）同轴度为0.025
的面. 尺寸为ф60h5(046.00+)与ф65H5（0
013.0-）同轴度为0.025的孔.
2.以ф60h5(046.00+)孔为中心的加工表面.
尺寸为78与ф60H8(046.00+)垂直度为0.012的孔底面,表面粗糙度为0.4,须研磨.
3. 以ф60H8(046.00+)孔为中心均匀分布的12孔,6-ф13.5,4-M10-6H 深20孔深24
及4-M10-6H.
4.其它未注表面的粗糙度要求为6.3,粗加工可满足要求.
2 工艺规程设计
2.1 毛坯的制造形式
零件材料为HT200，考虑到零件材料的综合性能及材料成本和加工成本,保证零件工作的可靠,采用铸造。由于年产量为1000件，属于中批生产的水平，而且零件轮廓尺寸不大，故可以采用铸造成型，这从提高生产率、保证加工精度上考虑，也是应该的。
2.2 基准面的选择
基面的选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工
艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。2.2.1 粗基准的选择
对于一般轴类零件而言，以外圆作为粗基准是完全合理的。按照有关的粗基准选择原则（保证某重要表面的加工余量均匀时，选该表面为粗基准。若工件每个表面都要求加工，为了保证各表面都有足够的余量，应选择加工余量最小的表面为粗基准。）2.2.2 精基准的选择
按照有关的精基准选择原则（基准重合原则；基准统一原则；可靠方便原则），对于本零件，有中心孔，可以以中心孔作为统一的基准，但是随便着孔的加工，大端的中心孔消失，必须重新建立外圆的加工基面，一般有如下三种方法：
当中心孔直径较小时，可以直接在孔口倒出宽度不大于2MM的锥面来代替中心孔。若孔径较大，就用小端孔口和大端外圆作为定位基面，来保证定位精度。
采用锥堵或锥套心轴。
精加工外圆亦可用该外圆本身来定位，即安装工件时，以支承轴颈本身找正。2.3 制订工艺路线
制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度以及位置精度等技术要求能得到合理的保证。在生产纲领已经确定为中批生产的条件下，考虑采用普通机床以及部分高效专用机床，配以专用夹具，多用通用刀具，万能量具。部分采用专用刀具和专一量具。并尽量使工序集中来提高生产率。除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
2.3.1 工艺线路方案一
工序Ⅰ铣削左右两端面。
工序Ⅱ 粗车ф65，ф85，ф75，ф155外圆及倒角。
工序Ⅲ 钻ф30孔、扩ф32孔，锪ф43孔。
工序Ⅳ 钻6-ф13.5孔,2-M10-6H,4-M10-6H 深20孔深24的孔及攻螺纹 工序Ⅴ 精车ф65外圆及与ф80相接的端面.
工序Ⅵ 粗、精、细镗ф60H8（)046.00-孔。
工序Ⅶ 铣ф60孔底面
工序Ⅷ 磨ф60孔底面。
工序Ⅸ 镗ф60孔底面沟槽。
工序Ⅹ 研磨ф60孔底面。
工序Ⅺ 去毛刺，终检。
2.3.2 工艺路线方案二
工序Ⅰ 车削左右两端面。
工序Ⅱ 粗车ф65，ф85，ф75，ф155外圆及倒角。
工序Ⅲ 钻ф30孔、扩ф32孔，锪ф43孔。
工序Ⅳ 精车ф65外圆及与ф80相接的端面.
工序Ⅴ 粗、精、细镗ф60H8（)046.00-孔。
工序Ⅵ 铣ф60孔底面
工序Ⅶ 磨ф60孔底面。
工序Ⅷ 镗ф60孔底面沟槽。
工序Ⅸ 研磨ф60孔底面。
工序Ⅹ 钻6-ф13.5孔,2-M10-6H,4-M10-6H 深20孔深24的孔及攻螺纹 工序Ⅺ 去毛刺，终检。
2.3.3 工艺方案的比较与分析
上述两个方案的特点在于：方案一是采用铣削方式加工端面，且是先加工12孔后
精加工外圆面和ф60H8（)046.00-孔。
；方案二是使用车削方式加工两端面，12孔的加工放在最后。两相比较起来可以看出，由于零件的端面尺寸不大，应车削端面，在中批生产中，综合考虑，我们选择工艺路线二。
但是仔细考虑，在线路二中，工序Ⅳ 精车ф65外圆及与ф80相接的端面. 然后工序Ⅹ 钻6-ф13.5孔,2-M10-6H,4-M10-6H 深20孔深24的孔及攻螺纹。 这样由于钻孔属于粗加工，其精度要求不高，且切削力较大，可能会引起已加工表面变形，表面粗糙度的值增大。因此，最后的加工工艺路线确定如下：
工序Ⅰ 车削左右两端面。
工序Ⅱ 粗车ф65，ф85，ф75，ф155外圆及倒角。
工序Ⅲ 钻ф30孔、扩ф32孔，锪ф43孔。
工序Ⅳ 钻6-ф13.5孔,2-M10-6H,4-M10-6H 深20孔深24的孔及攻螺纹 工序Ⅴ 精车65外圆及与80相接的端面.
工序Ⅵ 粗、精、细镗ф60H8（)046.00-孔。
工序Ⅶ 铣ф60孔底面
工序Ⅷ 磨ф60孔底面。
工序Ⅸ 镗ф60孔底面沟槽。
工序Ⅹ 研磨ф60孔底面。
工序Ⅺ 去毛刺，终检。
以上工艺过程详见附表1“机械加工工艺过程综合卡片”。
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定
“填料箱盖”零件材料为HT200钢，硬度为HBS190~241，毛坯质量约为5kg ，生产类型为中批生产，采用机器造型铸造毛坯。
根据上述材料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：
（1） 外圆表面(ф65、ф80、ф75、ф100、ф91、ф155)考虑到尺寸较多且 相差不大，为简化铸造毛坯的外形，现直接按零件结构取为ф84、ф104、ф160的阶梯轴式结构，除ф65以外，其它尺寸外圆表面粗糙度值为R a 6.3um,只要粗车就可满足加工要求,以ф155为例,2Z=5mm 已能满足加工要求.
（2） 外圆表面沿轴线长度方向的加工余量及公差。查《机械制造工艺设计简明 手册》（以下简称〈〈工艺手册〉〉表2.2-1,铸件轮廓尺寸(长度方向>100~160mm,故长度方向偏差为5.2± mm.长度方向的余量查表2.2-4,其余量值规定为3.0~3.5 mm.现取3.0 mm 。
（3）4332
φφ、内孔。毛坯为实心。两内孔精度要求自由尺寸精度要求，R a 为 6.3,钻——扩即可满足要求。
（4）内孔ф60H8(046.00+)。要求以外圆面ф65H5（0013.0-）
定位，铸出毛坯孔ф30。 查表2.3-9,
粗镗ф59.5 2Z=4.5
精镗 ф59.9 2Z=0.4
细镗ф60H8(046.00+) 2Z=0.1
(5) ф60H8(046.00+)孔底面加工.
按照<<工艺手册>>表2.3-21及2.3-23
1. 研磨余量 Z=0.010~0.014 取Z=0.010
2. 磨削余量 Z=0.2~0.3 取Z=0.3
3. 铣削余量 Z=3.0—0.3—0.01=2.69
(6)底面沟槽.采用镗削,经过底面研磨后镗可保证其精度.
Z=0.5
(7) 6—5.13φ孔及2—M10—6H 孔、4—M10—6H 深20孔。均为自由尺寸精度要求。
1．6—5.13φ孔可一次性直接钻出。
2．查〈〈工艺手册〉〉表2.3—20得攻螺纹前用麻花钻直径为ф8.5的孔。
钻孔 ф8.5
攻螺纹 M10
2.5 确定切削用量及基本工时
2.5.1 工序Ⅰ：车削端面、外圆
本工序采用计算法确定切削用量
加工条件
工件材料：HT200，铸造。
加工要求：粗车ф65、ф155端面及ф65、ф80、ф75、ф100，ф155外圆，
表面粗糙度值R a 为6.3。
机床：C620—1卧式车床。
刀具：刀片材料为YG6，刀杆尺寸为16mmX25mm,k r =90°,r 0=15°α0=12·
r R =0.5mm 。
计算切削用量
（1） 粗车ф65、ф155两端面
确定端面最大加工余量：已知毛坯长度方向单边余量为325.1±mm ，则毛坯长度方向的最大加工余量为4.25mm,分两次加工,a p =2mm 计。长度加工方向取IT12级，取04.0±mm 。确定进给量f:根据《切削用量简明手册》（第三版）（以下简称《切削手册》表1.4,当刀杆16mmX25mm, a p <=2mm 时,以及工件直径为ф160时。
f=0.5~0.7mm/r
按C620—1车床说明书（见《切削手册》表1.30）取f=0.5 mm/r 计算切削速度: 按《切削手册》表1.27,切削速度的
计算公式为
V c =v y x p m v
k f a T c v v (m/min)…………………………2.1
式中, v c =1.58, x v =0.15, y v =0.4,m=0.2。修正系数k v 见《切削手册》表1.28,即
k mv =1.44, k sv =0.8, k kv =1.04, k krv =0.81, k BV =0.97
机械制造工艺学课程设计 填料箱盖机械加工工艺规程设计
目录 第1章零件分析 (1) 1.1零件功用分析 (1) 1.2 零件的工艺分析 (2) 1.3 确定零件的生产类型 (2) 第2 章确定毛坯类型，绘制毛坯简图 (4) 2.1 选择毛坯 (4) 2.2 确定毛坯的尺寸公差和机械加工余量 (4) 2.3 绘制毛坯简图 (4) 2.4 本章小结 (5) 第3章工艺规程设计 (6) 3.1 零件机械加工工艺规程的制定 (6) 3.1.1 机械加工工艺规程的容及作用 (6) 3.1.2 制定工艺规程的原则、原始资料 (6) 3.1.3 制定工艺规程的步骤 (7) 3.2 基准面的选择 (9) 3.2.1 粗基准的选择。 (9) 3.2.2 精基准的选择。 (10) 3.3 制订工艺路线 (10) 3.3.1 工艺路线方案一 (10) 3.3.2 工艺路线方案二 (10) 3.3.3 工艺方案的比较与分析 (10) 3.3.4 最后的加工工艺路线确定如下： (11) 3.4 本章小结 (11) 第4章数控机床的选择与加工方案 (13) 4.1 选择机床 (13) 4.2 选择夹具 (14) 4.3 选择刀具 (14) 4.4 确定工序尺寸(见表5-1) (14)
4.5 确定切削用量及基本工时 (15) 4.6 本章小结 (24) 参考文献 (24) 致 (24)
第1章零件分析 1.1零件功用分析 箱体类是机器或部件的基础零件，它将机器或部件中的轴、套、齿轮等有关零件组装成一个整体，使它们之间保持正确的相互位置，并按照一定的传动关系协调地传递运动或动力。因此，箱体的加工质量将直接影响机器或部件的精度、性能和寿命。 箱体类零件有：机床主轴箱、机床进给箱、变速箱体、减速箱体、发动机缸体和机座等。根据箱体零件的结构形式不同，可分为整体式箱体，如图2－1(a、b、d)所示和分离式箱体，如图2－1(c)所示两大类。前者是整体铸造、整体加工，加工较困难，但装配精度高；后者可分别制造，便于加工和装配，但增加了装配工作量。 2-1 几种箱体的结构 题目所给的零件是填料箱盖(如图2-2)，主要作用是保证与填料箱体联接后保证密封。对平面要求有较高的平面度和较小的粗糙度值；对孔的尺寸精度、形状精度、和表面粗糙度都要求较高；对同一轴线的孔应有一定的同轴度要求和各支承孔之间也应有一定的孔距尺寸精度及平行度要求。
机械制造技术基础课程设计题目：设计端盖的机械加工工艺规程 院、系：湖北文理学院机械与汽车工程学院 班级： 姓名： 学号： 指导教师： 湖北文理学院 ２０１２年５月２７日 端盖零件图 1、端盖的工艺分析及生产类型的确定 、端盖的用途 端盖主要用于零件的外部，起密封，阻挡灰尘的作用。故其在机器中只是起辅助作用，对机器的稳定运行影响不是很大，其在具体加工的时候，精度要求也不是很高，加工起来也十分容易。 、端盖的技术要求： 该端盖的各项技术要求如下表所示：
、审查端盖的工艺性 该端盖结构简单，形状普通，属一般的盘盖类零件。主要加工表面有端盖左、右端面，方形端面，要求其端面跳动度相对中心轴线满足，其次就是φ25孔及φ10孔，φ25孔的加工端面为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外φ10孔的加工表面虽然在圆周上，但通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 、确定端盖的生产类型 依设计题目知：Q=5000件/年，m=1件/年，结合生产实际，备品率a%和废品率b%分别取3%和%。代入公式得： N=5000台/年X1件/台X（1+3%）X（1+%）= 端盖重量为，由表1-3知，端盖属轻型零件；由表1-4知，该端盖的生产类型为大批生产。
2、确定毛胚、绘制毛胚简图 选择毛胚 端盖在工作过程中不承受冲击载荷，也没有各种应力，毛胚选用铸件即可满足工作要求。该端盖的轮廓尺寸不大，形状亦不是很复杂，故采用砂型铸造。 确定毛胚的尺寸公差和机械加工余量 由表2-1至表2-5可知，可确定毛胚的尺寸公差及机械加工余量。 由端盖的功用和技术要求，确定该零件的公差等级为CT=9。 3、拟定端盖工艺路线 、定位基准的选择 根据该端盖零件的技术要求，选择端盖右端面和φ25孔作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循“基准统一”原则。φ25孔的轴线是设计基准，选用其作竟基准定位端盖两端面，实现了设计基准和工艺基准的重合，保证了被加工表面的端面跳动度要求。选用端盖右端面作为精基准同样是遵循了“基准重合”
机械制造工艺学课程设计 填料箱盖机加工工艺规程设计 学院：机电工程学院 班级： 姓名： 学号：
目录 第1章零件分析 (1) 1.1零件功用分析 (1) 1.2 零件的工艺分析 (1) 1.3 确定零件的生产类型 (1) 第2 章确定毛坯类型，绘制毛坯简图 (2) 2.1 选择毛坯 (2) 2.2 确定毛坯的尺寸公差和机械加工余量 (2) 2.3 绘制毛坯简图 (3) 第3 章工艺规程设计 (4) 3.1 定位基准的选择 (4) 3.1.1 精基准的选择 (4) 3.1. 2 粗基准的选择 (4) 3.2 拟订工艺路线 (4) 3.2.1 表面加工方法的确定 (5) 3.2.2 加工阶段的划分 (5) 3.2.3 工序的集中与分散 (5) 3.2.4 加工顺序的安排 (6) 3.2.5 确定工艺路线 (6) 3.3加工设备及工艺装备的选用 (7) 3.4 加工余量、工序尺寸和公差的确定 (8) 3.5 切削用量的计算 (9) 3.5.1 工序I粗车小端端面，粗车Φ65外圆及台阶端面及各倒角 (9) 3.5.2 工序II：粗镗孔Φ32、Φ47 (10) 3.5.4 工序VII：钻6-Φ13.5小孔 (12) 3.5.6 工序IX：半精车Φ65外圆及台阶面 (13) 3.5.7 工序X：以Φ65MM外圆定位，半精车Φ155、Φ75、Φ100、Φ80、环槽及各倒角 (14) 3.5.8 工序XI：以Φ155MM外圆及端面定位，精车、精细车Φ65MM外圆 (14) 3.5.9 工序XII：精、细镗Φ60内孔 (15) 3.5.10 工序XIII：磨Φ60孔底面、倒角 (15) 参考文献 (17)
《机械制造工程学》课程设计说明书 填料箱盖零件的机械加工工艺规程及机床夹具总体方案设计 专业工业工程班级T1113-6 组号 6 姓名周鹏学号20110130627 姓名刘信学号20110130629 姓名丁锐学号20110130602 姓名朱玺亚学号20110130631 指导教师成绩 教研室机械制造 2013～2014学年第2学期 2014年 02 月 24日～ 2014年 03 月 07日
一. 填料箱盖零件的工艺分析 1.填料箱盖零件 填料零件所用的材料是HT200，质量3.00 kg,产量为10000 台/年。零件图见附图一。 2.填料箱盖的功用分析 填料箱盖的主要作用是保证填料箱体连接后的密封性，对 箱盖内表面的加工精度要求高，对外表面需要配合的表面 加工粗糙度要求也高。 3.填料箱盖的结构技术参数和工艺分析 填料箱盖主要有端面，外圆，内孔，曹等组成。其中孔既 是装配基准又是设计基准，加工精度和表面粗糙度一般要 求较高，内外圆之间的同轴度及端面与孔的垂直度也有一 定的技术要求．其结构主要由回转面组成，由零件图可知，该零件的结构比较简单，但零件的加工精度要求高，零件 选用的材料是HT200，该材料铸造性能和减震性能好，题 目所给填料箱盖有两处加工表面，其间有一定位置要求。 具体分述如下： （1）以ф65H5（0 013 .0 -）轴为中心的加工表面。 包括：尺寸为ф65H5（0013.0-）的轴，表面粗糙度为1.6, 尺寸为ф80的与ф65H5（0013.0-）相接的肩面, 尺寸为ф100f8(036.0090.0--)与ф65H5（0013.0-）同轴度为0.025的面. 尺寸为ф60h5(046.00+)与ф65H5（0013.0-）同轴度为0.025的孔。 （2）以ф60h5(046.00+)孔为中心的加工表面。
前言 随着科学技术的发展，各种新材料、新工艺和新技术的不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现，已突破传统的依靠机械能、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世，提高了更新频率的小批量零件和复杂的零件加工的生产率及加工精度。特别是计算机技术的迅速发展，极大的推动了机械加工工艺的进步使工艺过程的自动化达到了一个新的阶段。 工具是人类文明进步的标志。自20世纪末以来，现代制造技术与机械制造工艺自动化得到了很好的发展。但工具（含刀具、夹具、量具与辅具等）在不断的革新中，起功能仍然十分显著。机床夹具是一种装夹工件的工艺设备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在各种金属切削机床上用于装夹工件的工艺设备成为机床夹具，如车床上使用的三爪自定心卡盘、四爪卡盘，铣床上使用的平口虎钳等。现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着工件的加工精度、劳动生产率和产品的制造成本等。因此，无论是在传统制造还是现代制造工艺系统中，夹具都是重要的工艺装备。 一、夹具的功能 1.保证加工质量使用机床夹具的首要任务是保证加工精度，特别是保证被加工工件加工面与定位面之间以及被加工表面相互之间的位置精度。使用机床夹具后，这种精度主要靠夹具和机床来保证，不再依赖工人的技术水平。 2.提高生产效率，降低生产成本使用夹具后可减少划线、找正的辅助时间，且易实现多件、多工位加工。在现代机床加工中，广泛采用气动、液动等机动加紧装置，可是辅助时间进一步减少。 3.扩大机床工艺范围在机床上使用夹具可使加工变得方便，并可扩大机床的工艺范围。例如，在机床或钻床上使用镗模，可以代替镗床镗孔。又如，使用靠模夹具，可在车床或铣床上进行仿形加工。 4.减轻工人劳动强度，保证安全生产。

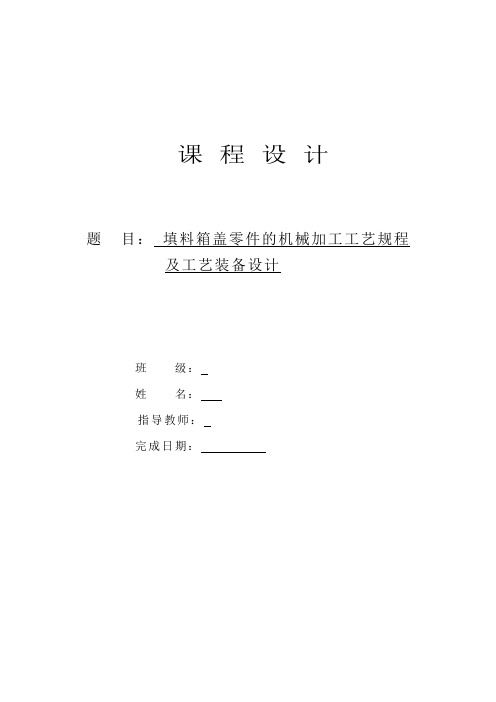

工程技术大学 课程设计 题目：填料箱盖零件的机械加工工艺规程及工艺装备设计
